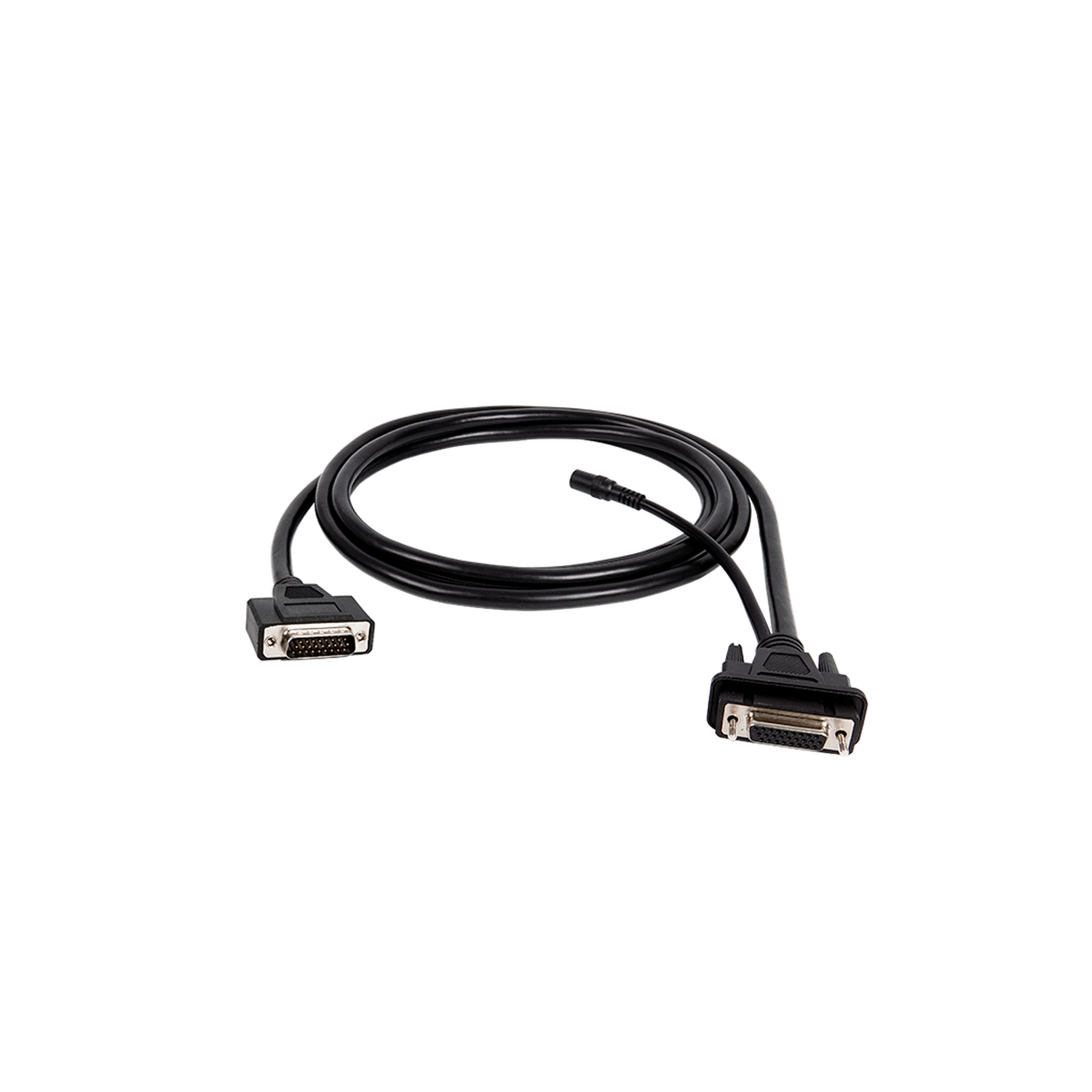

De Jaltest JDC100B is de verlengkabel tussen de 26-pins DB26-aansluiting van de Jaltest Link V9 en de voertuigspecifieke diagnosekabel. Aan de interfacezijde zit een zwarte vrouwelijke DB26-connector met drie rijen contacten en twee schroefdraadpennen; aan de kabelzijde een haakse zwarte mannelijke DB26-stekker met een verchroomd frame en twee kruiskopschroefjes. Daartussen loopt 250 cm zwarte ronde kabel.
Vlak bij de interfacezijde takt een korte streng af naar een zwarte jack-aansluiting, waarmee u de Link extern voedt wanneer de diagnoseaansluiting zelf geen spanning levert. De kabel geeft u extra werkruimte rond het voertuig en is de koppeling die een aantal Jaltest-diagnosekabels nodig heeft, omdat die niet rechtstreeks op de Link V9 passen. De JDC100 is dezelfde kabel in 100 cm. De verlengkabel is bruikbaar binnen alle Jaltest-modules.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De verlengkabel zit tussen de Jaltest Link V9 en de voertuigspecifieke diagnosekabel. Wat u daarmee bereikt, bepaalt de diagnosekabel die u erachter aansluit.
Wat de kabel doet
- Verlengen: 250 cm extra tussen Link en kabel.
- Koppelen: Kabels die niet direct op de V9 passen.
- Extern voeden: Link voeden via de jack-aansluiting.
Wat u kunt doen
- Op afstand werken: Link uit de buurt van de aansluiting.
- Spanningsloos aansluiten: Voeding via de jack.
- Diagnose: Via de diagnosekabel erachter.
Zo gebruikt u hem
- Link V9 klaarleggen: Leg de Jaltest Link V9 op de werkplek.
- Interfacezijde: Schroef de vrouwelijke DB26 op de Link V9.
- Diagnosekabel: Schroef de voertuigspecifieke kabel op de mannelijke DB26.
- Voeding: Sluit zo nodig externe voeding aan op de jack-aansluiting.
- Uitlezen: Sluit de diagnosekabel aan op het voertuig en start Jaltest.
Compatibele toestellen en toepassingen
Bepalend is de interface, niet het voertuig. De kabel hoort bij de Jaltest Link V9 en de bijbehorende diagnosekabels, binnen alle Jaltest-segmenten.
Segmenten:
- CV: Vrachtwagen en trailer.
- AGV: Landbouwvoertuigen.
- OHW: Off-Highway machines.
- MHE: Material Handling Equipment.
- GSE: Ground Support Equipment.
- Marine: Vaartuigen.
Verschil met de JDC100
- Lengte: De JDC100B meet 250 cm, de JDC100 100 cm.
- Connectoren: Op beide kabels gelijk.
- Jack-aansluiting: Op beide kabels op dezelfde plek, bij de interfacezijde.
Verpakkingsinhoud
- 1x Jaltest (JDC100B) | Link V9 26-pins DB26 Verlengkabel (250 cm) | Interface
Tekniset tiedot
Yleistä
- Kaapelin valmistajan merkki. Jaltest-kaapelit toimivat Jaltest-diagnoosilaitteiden kanssa.Merkki
- Jaltest (Cojali)
- Kaapelin tyyppi. Näette, ostatteko ajoneuvokaapelin, jatkokaapelin vai tietokoneeseen liitettävän kaapelin.Kaapelin tyyppi
- Jatkokaapeli
- Mikä Jaltest-lukulaite toimii kaapelin kanssa. Kaapeli sopii vain oikean sukupolven laitteeseen.Yhteensopiva liitäntä
- Jaltest Link V9
- Minkä tyyppisissä ajoneuvoissa ja koneissa kaapelia voi käyttää. Hyödyllinen, jos huollatte muitakin kuin kuorma-autoja.Ajoneuvotyypit
- Kuorma-autot ja perävaunut
- Maatalousajoneuvot
- Rakennus- ja maansiirtokoneet
- Trukit ja sisäinen kuljetus
- Veneet ja laivamoottorit
- Lentokenttäkalusto
Liitännät
- Jaltest-laitteeseen kytkettävä liitin. Sen on sovittava laitteenne porttiin.Liitäntä Interfacen puolella
- DB26 26-napainen
- Toisen pään liitin: ajoneuvoon, tietokoneeseen tai seuraavaan kaapeliin. Näin tiedätte, mihin kaapeli kytketään.Liitäntä toisessa päässä
- DB26 26-napainen uros
- Kiinnittyykö liitin ruuveilla. Silloin se ei irtoa kesken lukemisen.Ruuvikiinnitys
- Kyllä
- Tarvitaanko tämän kaapelin käyttöön lisäksi ajoneuvokohtainen diagnoosikaapeli.Lisädiagnoosikaapeli tarvitaan
- Kyllä
Mitat
- Kaapelin pituus. Pidempi kaapeli antaa enemmän liikkumavaraa ajoneuvon ympärillä.Kaapelin pituus
- 250 cm
- Viitenumero
- JDC100B
Muut tekniset tiedot
- Officiële omschrijving
- 2,5 m SUBD-26 + jack kabel (Jaltest Link V9)
- Type
- Verlengkabel met voedingsaansluiting
- Toepassing
- Verlenging tussen de Jaltest Link V9 en een voertuigspecifieke diagnosekabel
- Aansluiting interfacezijde
- 26-pins DB26, vrouwelijk, drie rijen contacten, met twee schroefdraadpennen
- Aansluiting kabelzijde
- 26-pins DB26, mannelijk, haakse zwarte kap met verchroomd frame en twee kruiskopschroefjes
- Voeding
- Zwarte jack-aansluiting op een korte aftakking bij de interfacezijde
- Regeleenheden
- Geen eigen regeleenheden; die bepaalt de aangesloten diagnosekabel
- Andere lengte
- JDC100 (100 cm)
- Segment
- Interface
- Nodig om te gebruiken
- Jaltest Link V9 en een voertuigspecifieke diagnosekabel
