Jaltest  |  SKU: JDC561A9

Jaltest (JDC561A9) | Hitachi 8-nastainen OBD - 16-nastainen OBD2 -sovitinkaapeli | Polttomoottori

€69,95 alv:n kanssa
€57,81 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

Jaltest JDC561A9 on virallisesti kuvattu diagnostiikkakaapeliksi Hitachi-koneisiin Isuzu-moottoreilla, 8-nastainen ja muuntaa 8-nastaisen moottoriliitin vakio16-nastaisen OBD2-liitännän muotoon. Liitin sijaitsee moottorin kaapelijohdinputkissa eikä ohjaamon diagnostiikaliitännässä. Kaapeli on 30 cm pitkä ja yhteensopiva Jaltest Link V9 -laitteen kanssa.

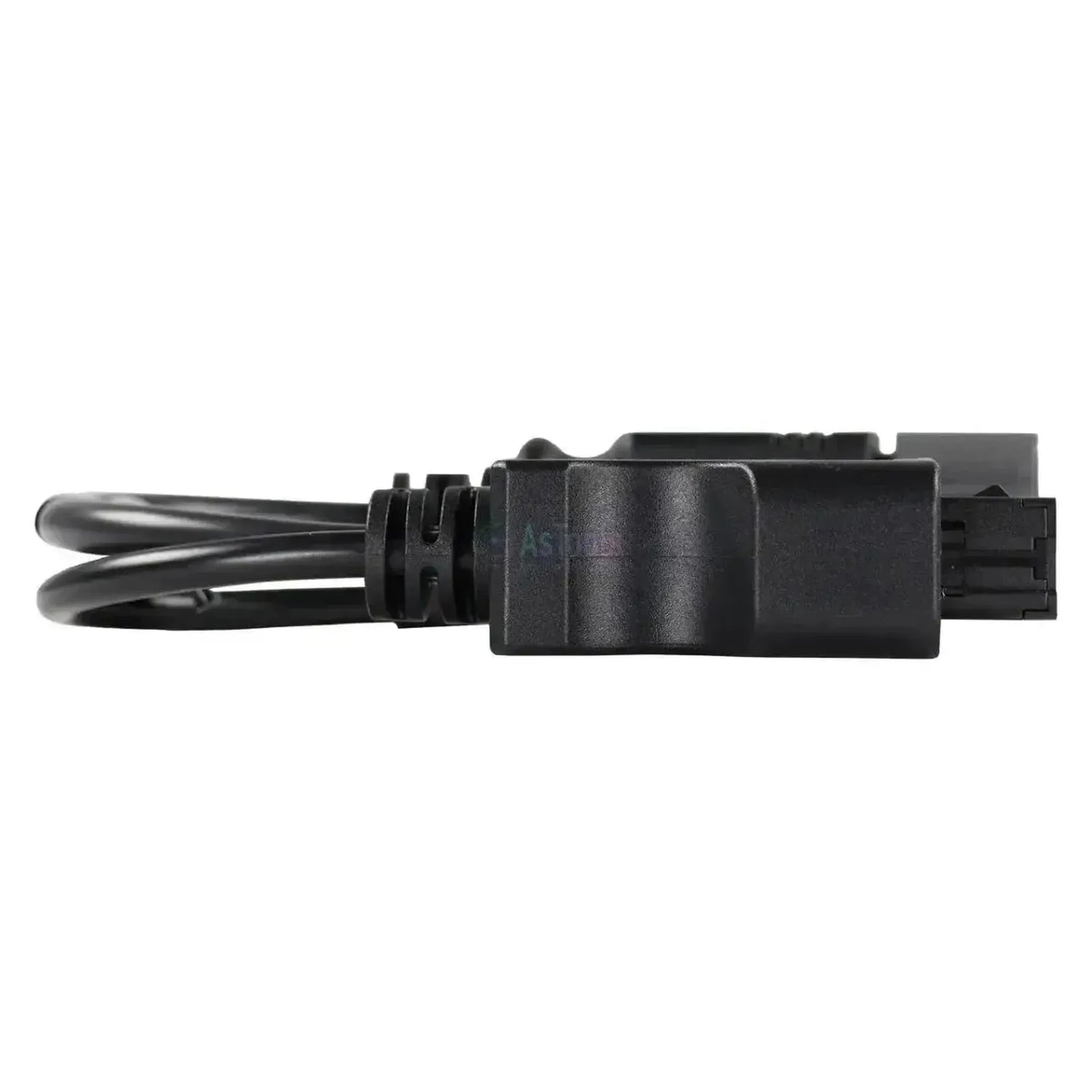

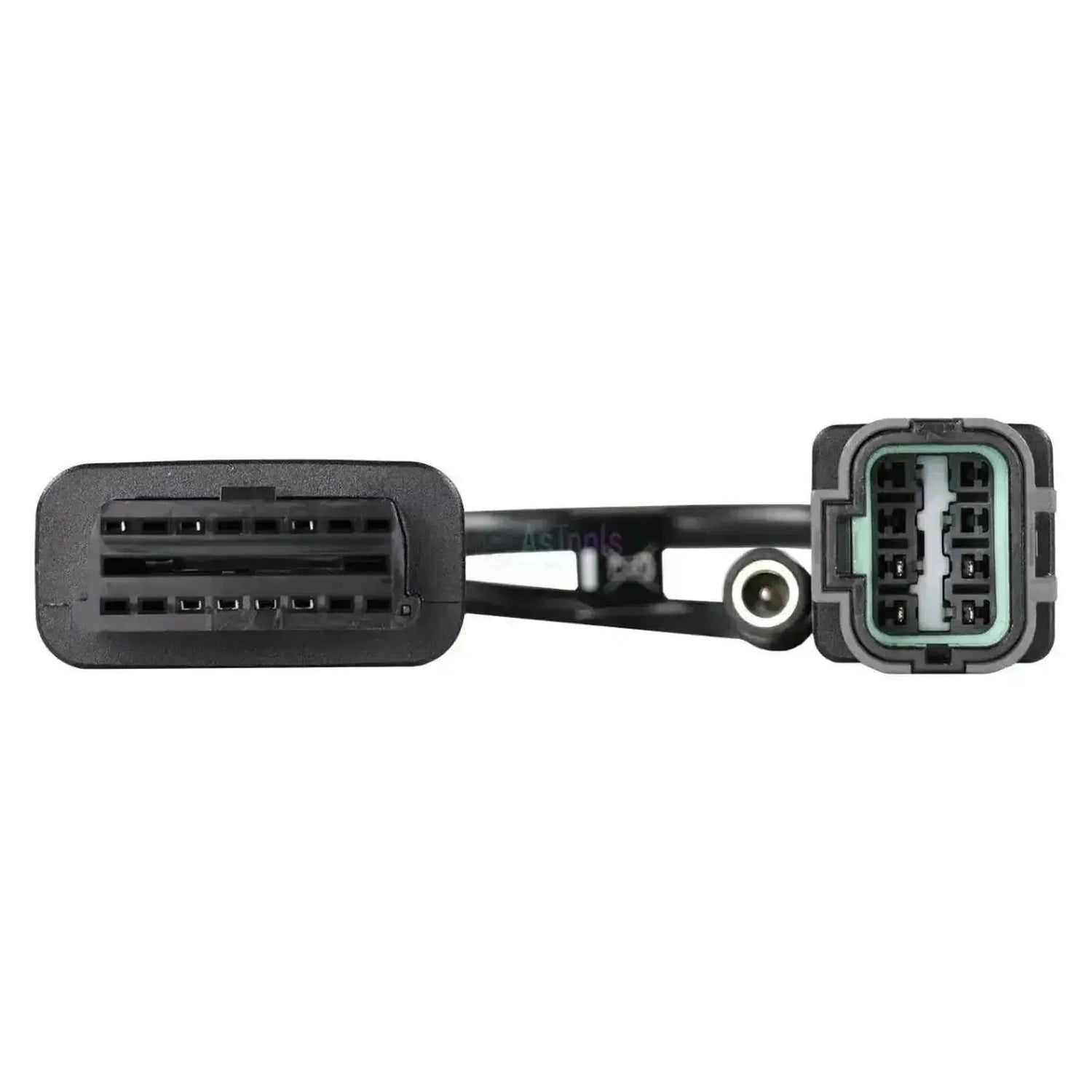

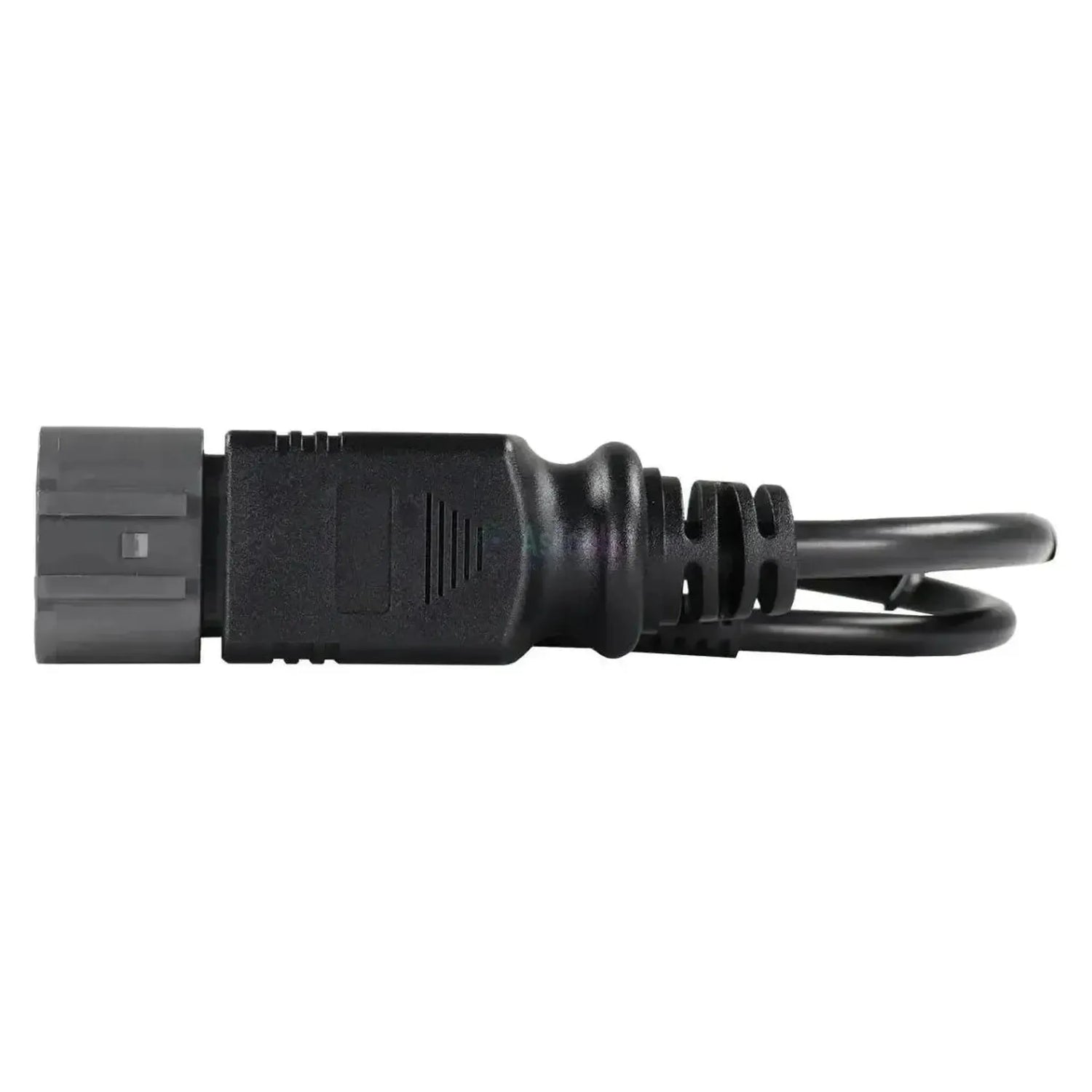

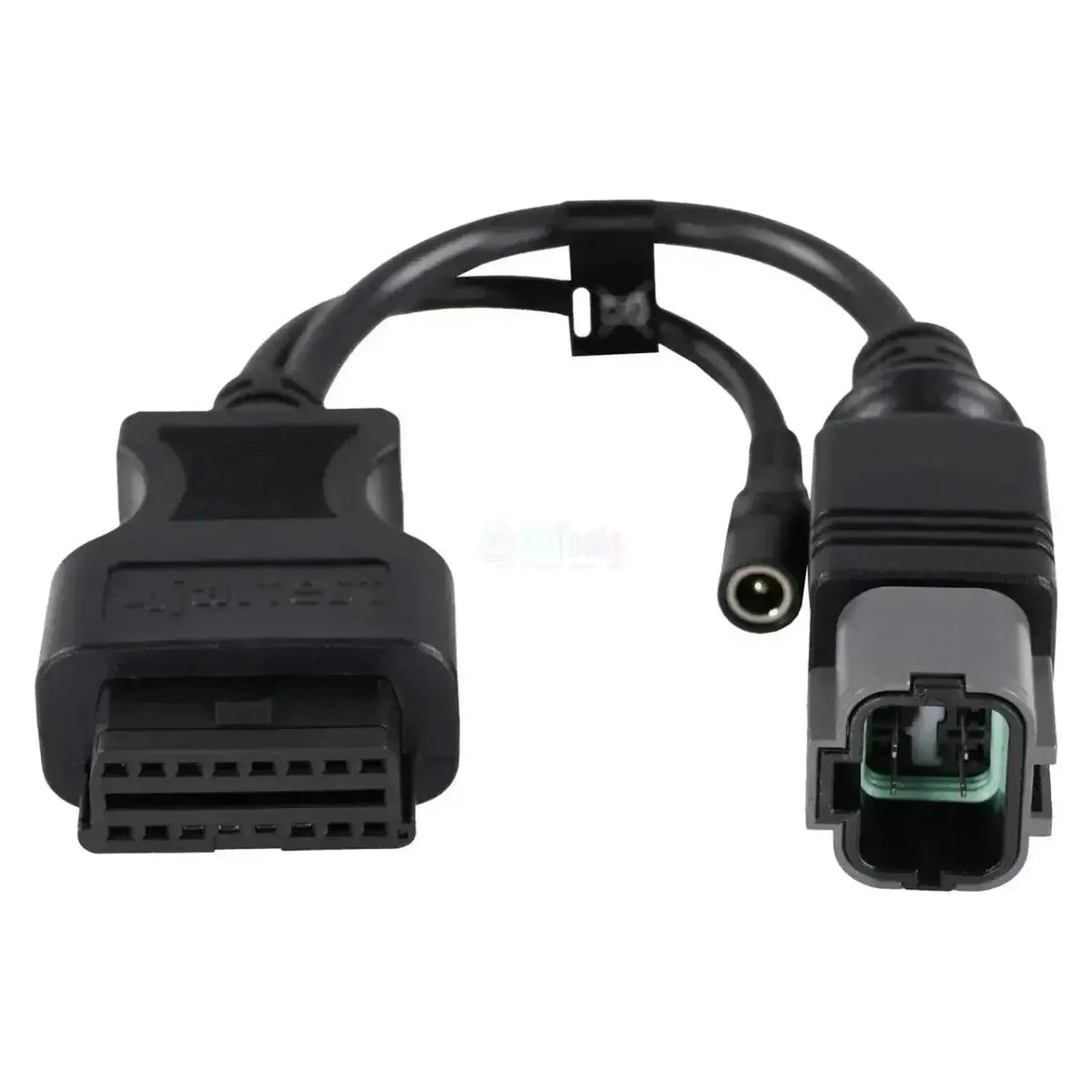

Rajapintapuolella on musta 16-nastainen OBD2-sovitin, jonka kotelossa on OBD-symboli. Koneenpuoli tunnistetaan muodostaan: harmaa, nelikulmainen liitinrunko, jossa on vihreä tiivistyrengas aukossa, kuminen mutteri kaapelissa ja musta ruiskutettava osa sen takana. Kaapelin puolessa välissä haarautuu ohuempi johtolinja DC-virtaliitinään; 6-nastainen JDC560A9 on siinä kohdassa kokonaan musta runko ilman vihreää tiivistyystä. Kaapeli kuuluu Jaltest OHW (Off-Highway-koneet) -kategoriaan.

VAHVUUDET

✔Liittyy Isuzu-moottoreiden 8-nastaisen moottorin kaapelijohdinputken kanssa, versio, joka ei palvele 6-nastaista kaapelia.
✔Lähestyy 4HK1- ja 4JJ1-moottoriohjausta suoraan moottorin puolella.
✔Sopii myös koneisiin, joissa moottorin diagnostiikka kulkee CAN-verkon kautta K-Linen sijaan.
✔Harmaa runko vihreällä tiivistyksellä osoittaa ensisilmäyksellä, että käytössä on 8-nastainen versio.

HUOMIOITAVAA

✕Vain 8-nastaisen moottoriliitin kanssa; koneet, joissa on kokonaan musta 6-nastainen runko, vaativat JDC560A9:n.
✕AdBlue/DEF-ohjaus on olemassa vain koneissa, joissa on pakokaasun jälkikäsittely, kuten uudemmissa Zaxis-sukupolvissa.
✕Koneen järjestelmiin (MC-koneen tietokone, ICF-yhdyskäytävä ja MON-näyttö) pääset ohjaamon diagnostiikaliitännän kautta, ei tämän moottoriliitin kautta.
✕Diagnoosijohdolla on eroava DC-virtalähteen pesä. Tuotekuvassa on erillinen virtalähteen kaapeli, jossa on suorakulmainen liitin.

Sovellukset ja toiminnot

Tämän yhteyden kautta pääset Jaltest-ohjelmiston avulla koneen moottoriyksikölle. Mikä versio on asennettu, riippuu moottorista ja Zaxis-sukupolvesta.

Ohjausyksiköt, joihin pääset

  • 4HK1 ja 4JJ1 (K-Line) — Isuzu common-rail -moottoriohjaus: Isuzu-nelisilinterin common-rail -moottoriohjaus K-Line-versiossa.
  • 4HK1 ja 4JJ1 (CAN) — Isuzu common-rail -moottoriohjaus: Sama moottoriohjaus uudemmissa koneissa, joissa on CAN-yhteys.
  • ECM — moottorin ohjaus: Moottorin ohjaus, kuten Jaltest määrittelee raskaiksi Isuzu-moottoreiksi.
  • AdBlue/DEF Isuzu — pakokaasun jälkikäsittely: Jälkikäsittely-yksikkö koneissa, joissa on AdBlue-järjestelmä.

Mitä voit tehdä

  • Lukea ja poistaa virhetiedot: Lukea ohjausyksikön virhemuistin kuvauksineen havaitusta häiriöstä.
  • Tarkastella mittausarvoja: Ohjausyksikköön liitettyjen anturien nykyiset arvot numeroissa ja kaaviona.
  • Ylläpitää huoltoa: Huoltovälit ja suoritetut työt huoltoraportilla.
  • Suorittaa lisätoimintoja: Lisämenettelyt, joita Jaltest tarjoaa kullekin ohjausyksikölle, mikäli ne ovat järjestelmälle saatavilla.

Yhteensopivat ajoneuvot ja sovellukset

Ratkaiseva tekijä on liitin, ei malli. Tämä kaapeli sopii mihin tahansa Hitachi-koneeseen, jonka Isuzu-moottorissa on 8-nastainen liitin moottorin kaapelijohdinputkissa. Alla mainitut moottoriperheet kuuluvat Jaltest OHW -kattavuuteen; version tunnista rungosta: Harmaa vihreällä tiivistyksellä kuuluu tähän kaapeliin, kokonaan musta kuuluu JDC560A9:ään.

Hitachi - Isuzu moottori-sarjat:

  • Isuzu 4HK1 (Zaxis ZX200-3 - ZX200-6): (2007 - 2021)
  • Isuzu 4JJ1 (Zaxis ZX100/ZX200-sarja): (2007 - 2021)
  • Isuzu 6WG1 (Zaxis ZX500/ZX800-sarja): (2007 - nykypäivä)
  • Isuzu 6HK1 (Zaxis ZX330-3, ZX350-3, ZX400-3): Valmistusvuosi ei ole määrävä
  • Isuzu 6UZ1 (Zaxis ZX450/ZX470-sarja): Valmistusvuosi ei ole määrävä
💡
Hyvä tietää: Moottoriliitin sijaitsee moottorissa, moottorin kaapelijohdinputkissa, ei ohjaamon diagnostiikaliitännässä. Harmaa runko vihreällä tiivistyksellä osoittaa 8-nastaisen version, kokonaan musta runko 6-nastaisen version. Tarkista siis ensin, mikä liitäntä koneessasi on ennen tilaamista.

Pakkauksen sisältö

  • 1x Jaltest (JDC561A9) | Hitachi 8-pins OBD - 16-pins OBD2 Verloopkabel | Polttomoottori

Tekniset tiedot

Spesifikaatio Kuvaus
Merkki Jaltest (Cojali)
Viitteellinen numero JDC561A9
Tyyppi Sovitinkaapeli
Soveltuvuus Isuzu-dieselmoottorit Hitachi Zaxis -koneissa
Koneen puolen liitäntä 8-nastainen OBD, harmaa liitin runko vihreällä tiivistyksellä
Laitteen puolen liitäntä 16-nastainen OBD2
Pituus 30 cm
Laitteisto Jaltest Link V9
Ohjainyksiköt 4HK1 ja 4JJ1 (K-Line ja CAN) sekä ECM (moottori), AdBlue/DEF (jälkikäsittely)
Segmentti Polttomoottorit
Jaltest-moduuli Jaltest OHW (Off-Highway -koneet)
