Jaltest  |  SKU: JDC556A

Jaltest (JDC556A) | Hyundai Robex 4-nastainen OBD – 16-nastainen OBD2 -sovitinkaapeli | Maanrakennuskoneet ja työmaakoneistot

€227,95 alv:n kanssa
€188,39 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

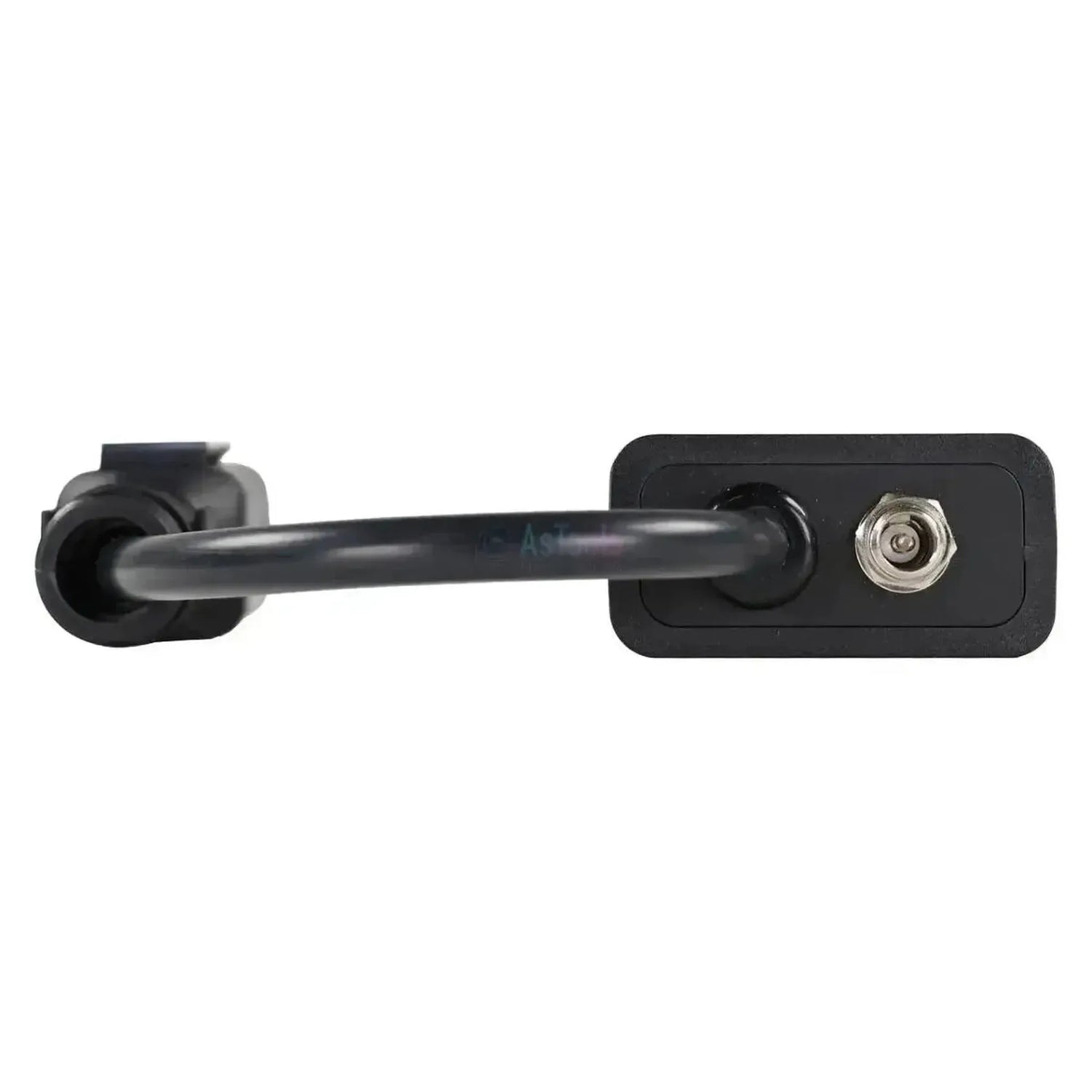

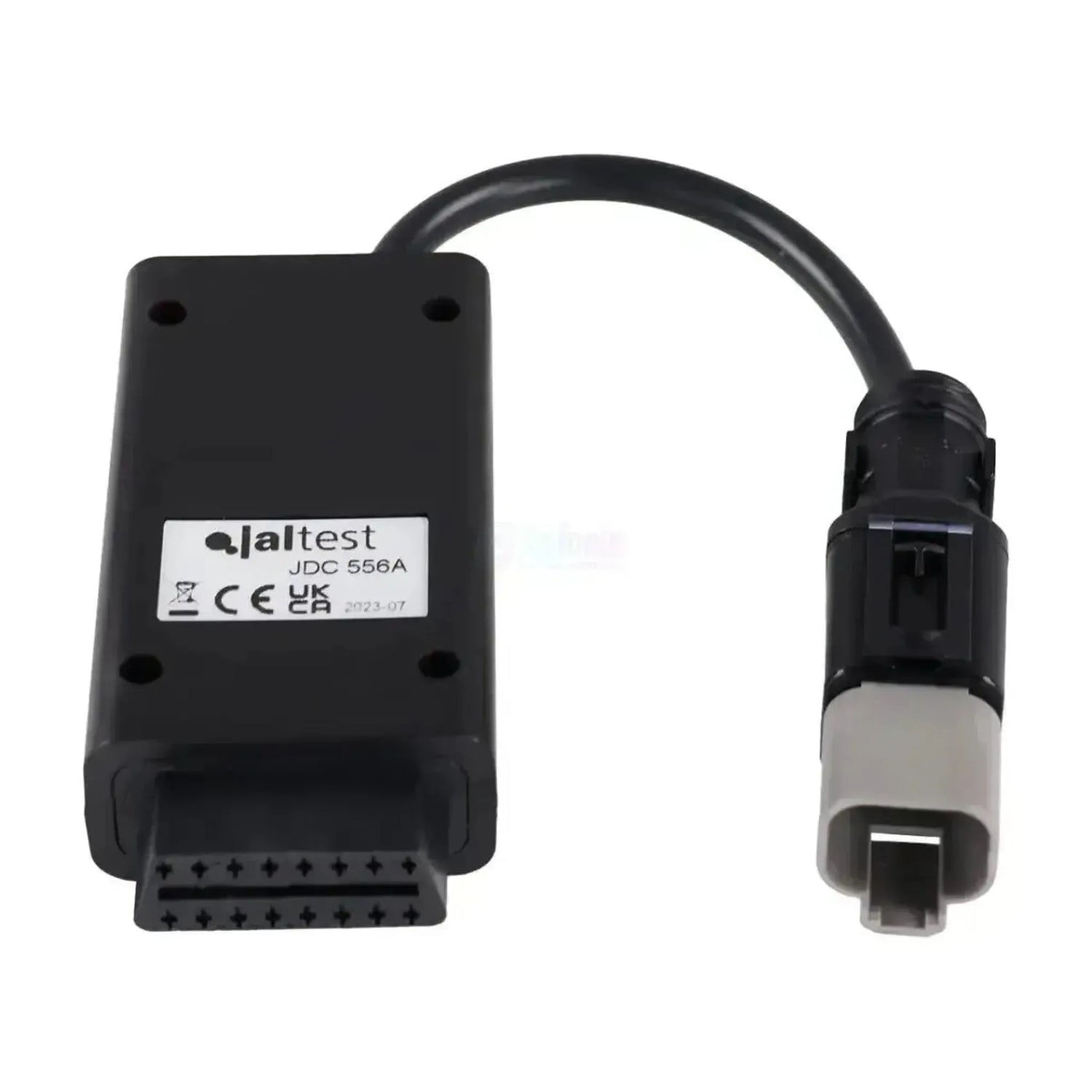

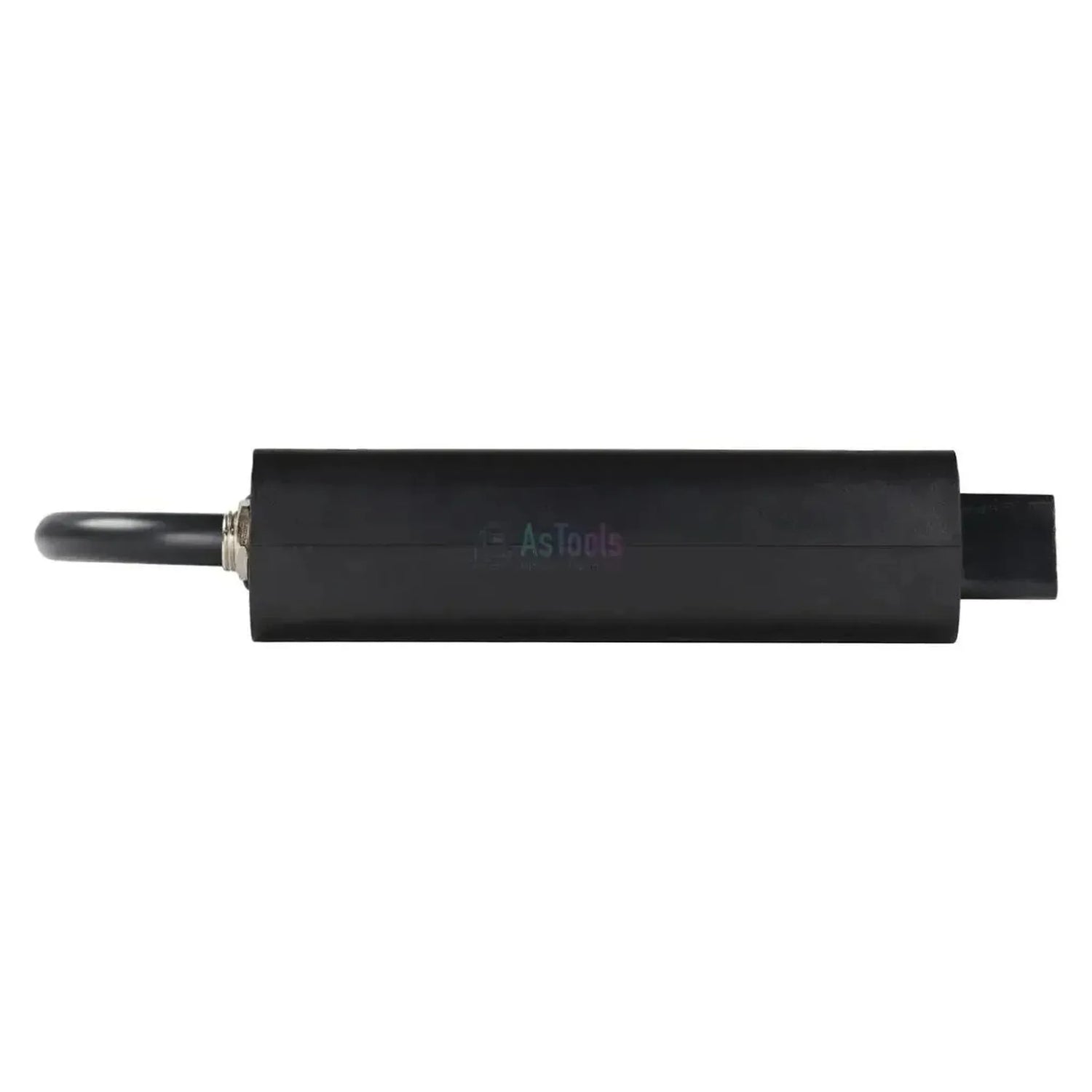

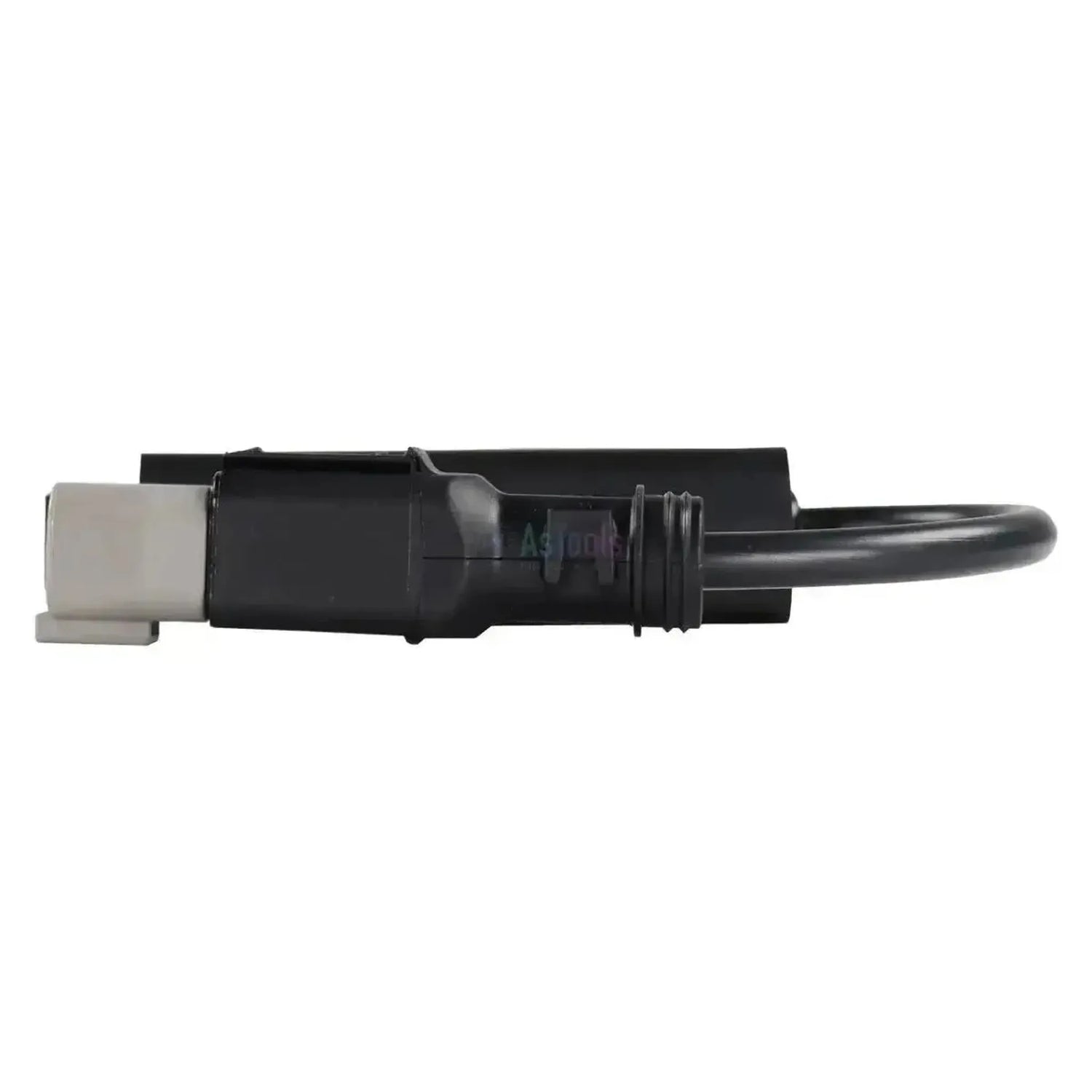

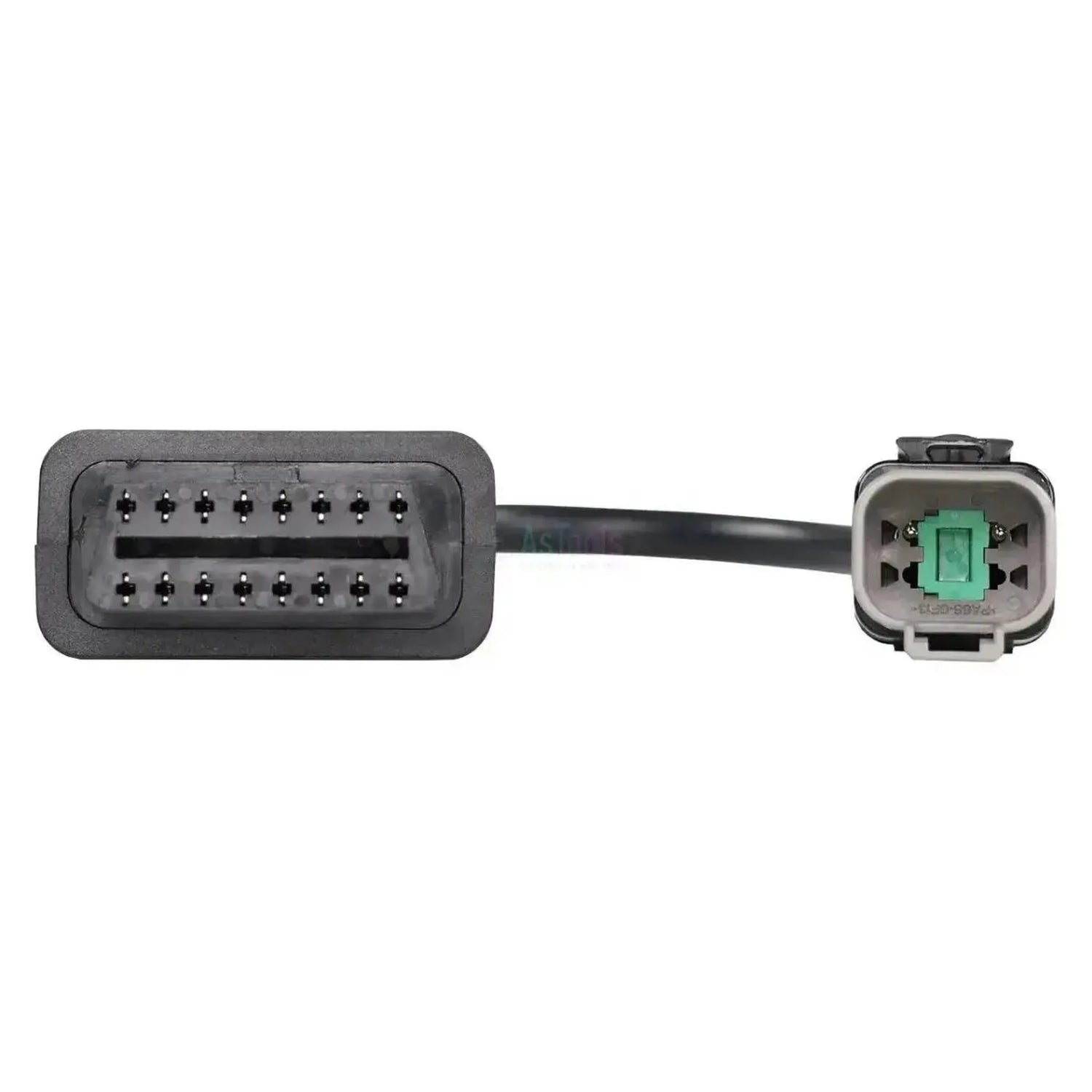

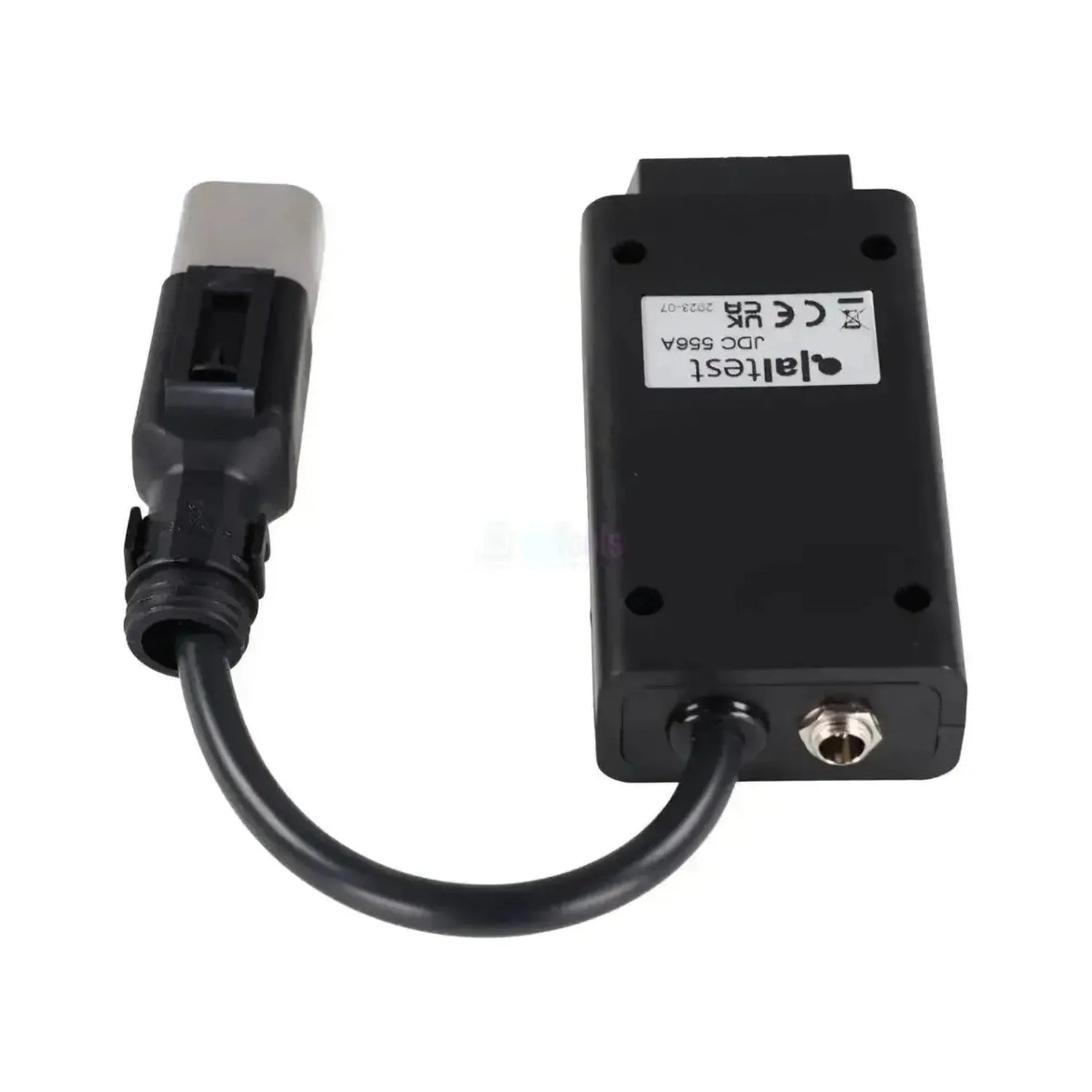

De Jaltest JDC556A verbindt de merkeigen 4-polige diagnosestekker van de Hyundai CE 8-serie met de 16-pins OBD2-aansluiting van uw diagnoseapparatuur. Aan de machinezijde zit een rechthoekige stekker met een lichtgrijze pinhouder, een groene vergrendelwig en een rechte snoerinvoer. Daarna loopt 30 cm kabel naar een zwarte kunststof behuizing met de OBD2-aansluiting.

Met de kabel aangesloten bereikt de Jaltest-software de centrale machinecomputer MCM. Op machines met een Cummins-motor komt de ECM Cummins erbij, in een SAE J1708- en een SAE J1939-uitvoering; welke erin zit, bepaalt via welke databus de apparatuur werkt. De kabel is uitgevoerd voor de Jaltest Link V8.1 en valt onder Jaltest OHW (Off-Highway machines).

PLUSPUNTEN

✔Bereikt de MCM, de centrale machinecomputer waarop Jaltest de diagnose van de CE 8-serie uitvoert.
✔Op machines met Cummins-motor staat ook de ECM Cummins in de dekking, zowel de SAE J1708- als de SAE J1939-uitvoering.
✔Naast foutcodes ook meetwaarden en onderhoudsgegevens, met een servicerapport van de machine.
✔Met 30 cm kort genoeg om aan de aansluiting te blijven hangen, en uitgevoerd voor de Jaltest Link V8.1.

AANDACHTSPUNTEN

✕Alleen voor de 4-polige stekker van de CE 8-serie; de CE 9-serie heeft een ronde 9-polige aansluiting en gebruikt de JDC572.9, die op een DB26-ingang eindigt.
✕Welke regeleenheden aanwezig zijn, verschilt per machine: Niet elke CE 8-serie heeft naast de MCM ook een uitleesbare motorregeling.
✕De OBD2-aansluiting zit op een kunststof behuizing in de kabel; houd daar rekening mee waar de ruimte rond de aansluiting krap is.
✕Voor gebruik zijn een Jaltest Link V8.1 en een actieve licentie voor Jaltest OHW nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de graaf- en laadmachines uit de Hyundai CE 8-serie. Welke systemen aanwezig zijn, verschilt per model en uitvoering; de eenheden hieronder komen uit de Hyundai-dekking van Jaltest OHW.

Regeleenheden die u kunt benaderen

  • MCM: Centrale machinecomputer.
  • ECM Cummins SAE J1708: Motorregeling, oudere bus.
  • ECM Cummins SAE J1939: Motorregeling, CAN-bus.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoud: Intervallen en servicerapport.
  • Aanvullende acties: Waar Jaltest die aanbiedt.

Zo gebruikt u hem

  1. Aansluiting zoeken: De 4-polige stekker zit in de cabine.
  2. Aansluiten: Klik de JDC556A op de stekker vast.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Hyundai, de machine en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel hoort bij de Hyundai CE 8-serie graaf- en laadmachines met de 4-polige diagnoseaansluiting in de cabine. Het bouwjaar zegt hier weinig; de grens loopt via de modelgeneratie.

Hyundai (CE-generaties):

  • CE 8-serie: Rechthoekige 4-polige aansluiting, deze kabel.
  • CE 9-serie: Ronde 9-polige aansluiting, daarvoor is de JDC572.9 bestemd.
💡
Goed om te weten: De 4-polige aansluiting zit in de cabine en is te herkennen aan de lichtgrijze pinhouder met de groene vergrendelwig. Zit er een ronde 9-polige stekker, dan heeft u een CE 9-serie en hoort daar de JDC572.9 bij. Controleer aan de machine welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC556A) | Hyundai Robex 4-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Tekniset tiedot

Yleistiedot

Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
Jaltest
Tuotteen tyyppi: erillinen välijohto, sovitin ilman johtoa tai täydellinen sarja.Tuotetyyppi
Välijohto
Ajoneuvot tai koneet, joissa johtoa voidaan käyttää. Näin näette nopeasti, soveltuuko se työpajanne kohteisiin.Ajoneuvotyypit
  • Rakennuskone

Soveltuvuus

Minkä merkkisen diagnoosilaitteen kanssa johto toimii. Yhden merkin johto ei yleensä sovi toisen merkin testeriin.Soveltuva diagnoosilaite
  • Jaltest
Mihin Jaltest Link -liitännän versioon johto sopii. Jotkin johdot toimivat vain uusimmassa V9-versiossa.Jaltest Link -versio
  • Link V8.1
Mitä Jaltest-moduulia johdon käyttö edellyttää. Ilman oikeaa lisenssiä johto ei toimi.Jaltest-ohjelmistomoduuli
  • OHW rakennuskoneet

Liitännät

Liitin, joka kytketään ajoneuvon tai koneen diagnoosiliitäntään. Sen tulee sopia täsmälleen.Liitäntä ajoneuvon puolella
4-napainen OBD
Liitin diagnoosilaitteen tai liitännän puolella. Yleensä 16-nastainen OBD2-liitin.Liitäntä laitteen puolella
16-nastainen OBD2

Diagnoositoiminnot

Näette antureiden todelliset mittausarvot ajoneuvon käydessä. Hyödyllinen vikojen jäljittämisessä.Reaaliaikaisten tietojen katselu

Mitat ja paino

Johdon pituus. Pidempi johto antaa enemmän liikkumavaraa, kun liitäntä on vaikeasti tavoitettavissa.Johdon pituus
30 cm
Viitenumero
JDC556A

Muut tekniset tiedot

Toepassing
Hyundai CE 8-serie graaf- en laadmachines
Regeleenheden
MCM (machinecomputer), ECM Cummins SAE J1708 en ECM Cummins SAE J1939 (motor)
Nodig om te gebruiken
Jaltest Link V8.1 met licentie Jaltest OHW
