Jaltest  |  SKU: JDC557A9

Jaltest (JDC557A9) | Hyster/Yale 3-nastainen OBD – 16-nastainen OBD2 -sovitinkaapeli | Nosto- ja siirtolaiteet

€114,95 alv:n kanssa
€95,00 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

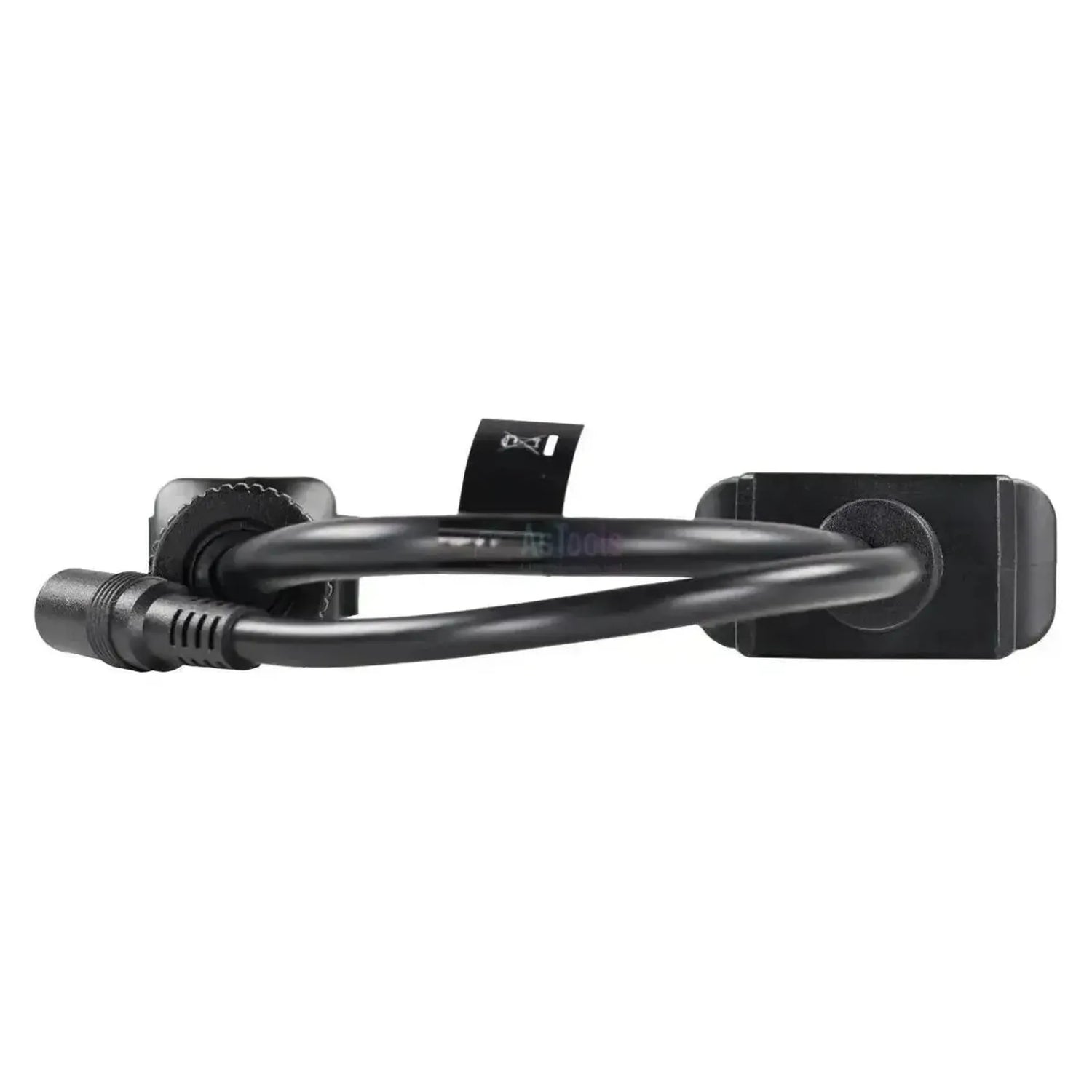

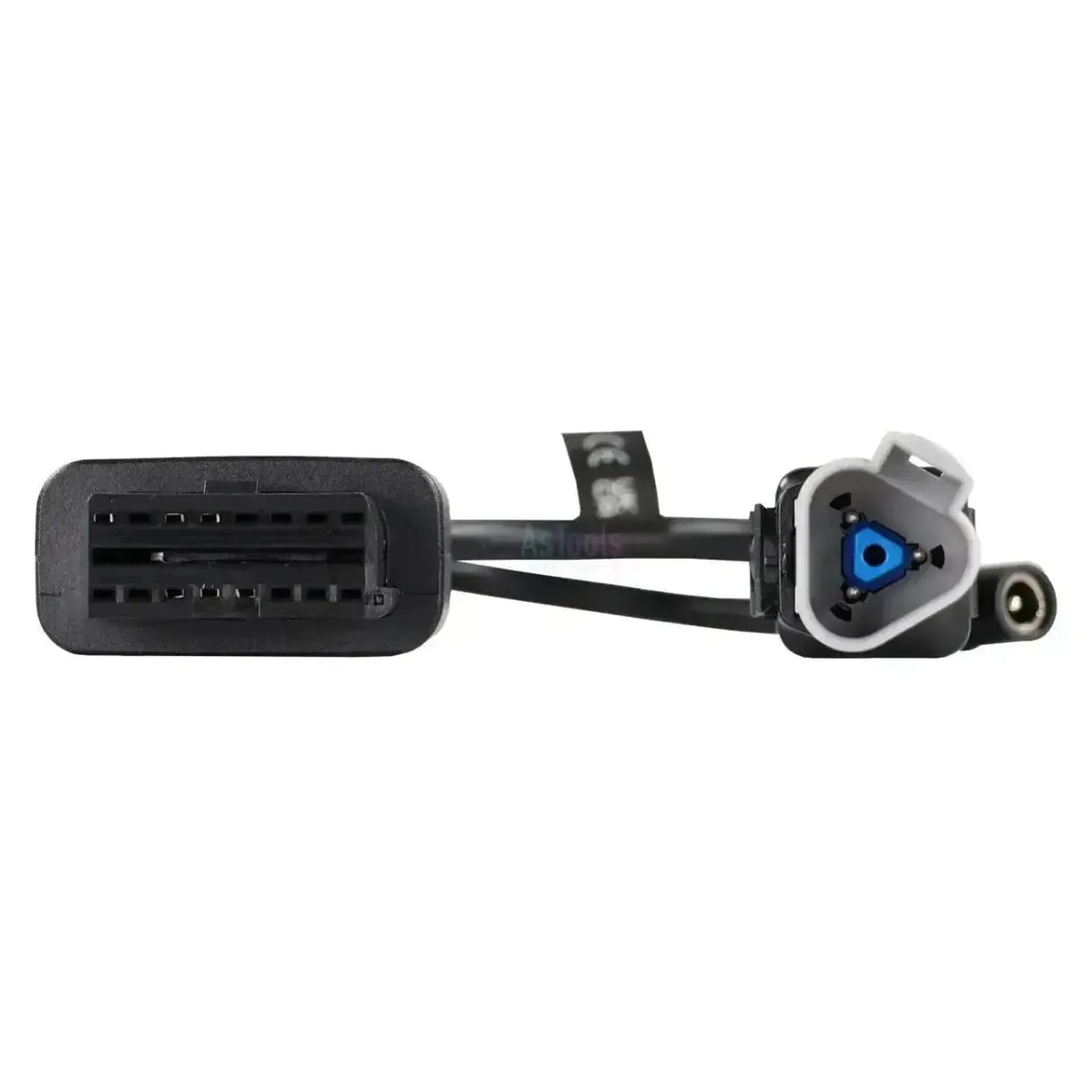

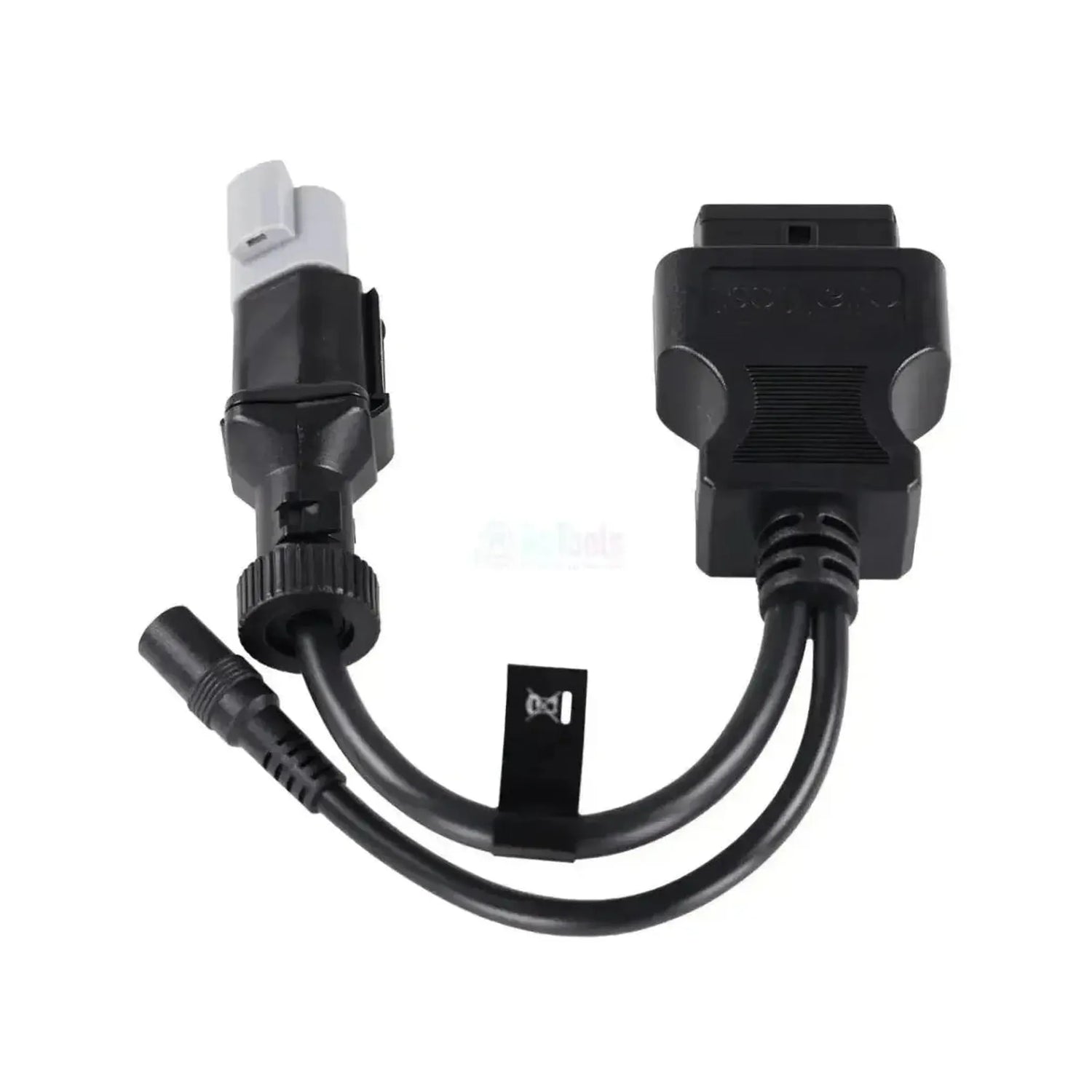

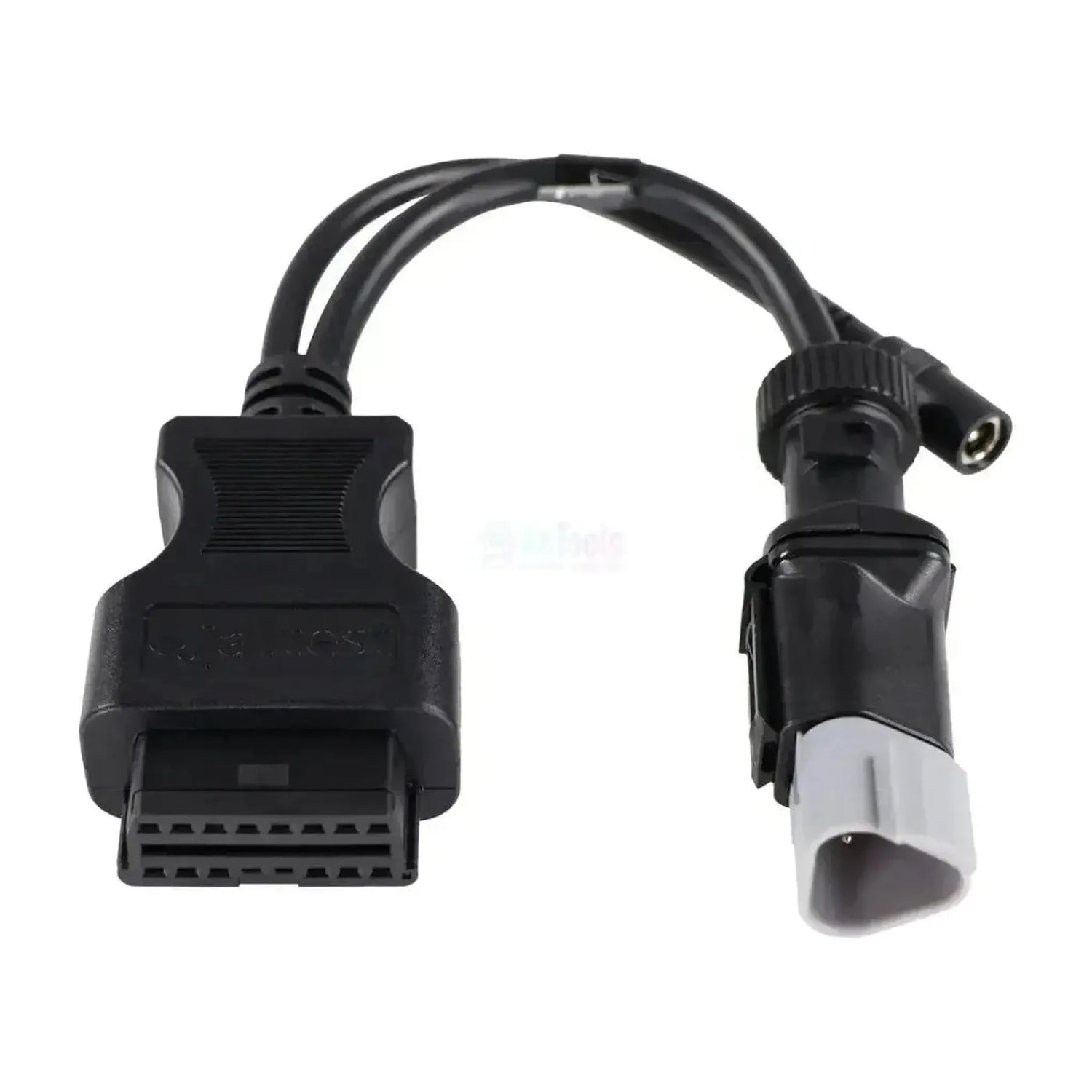

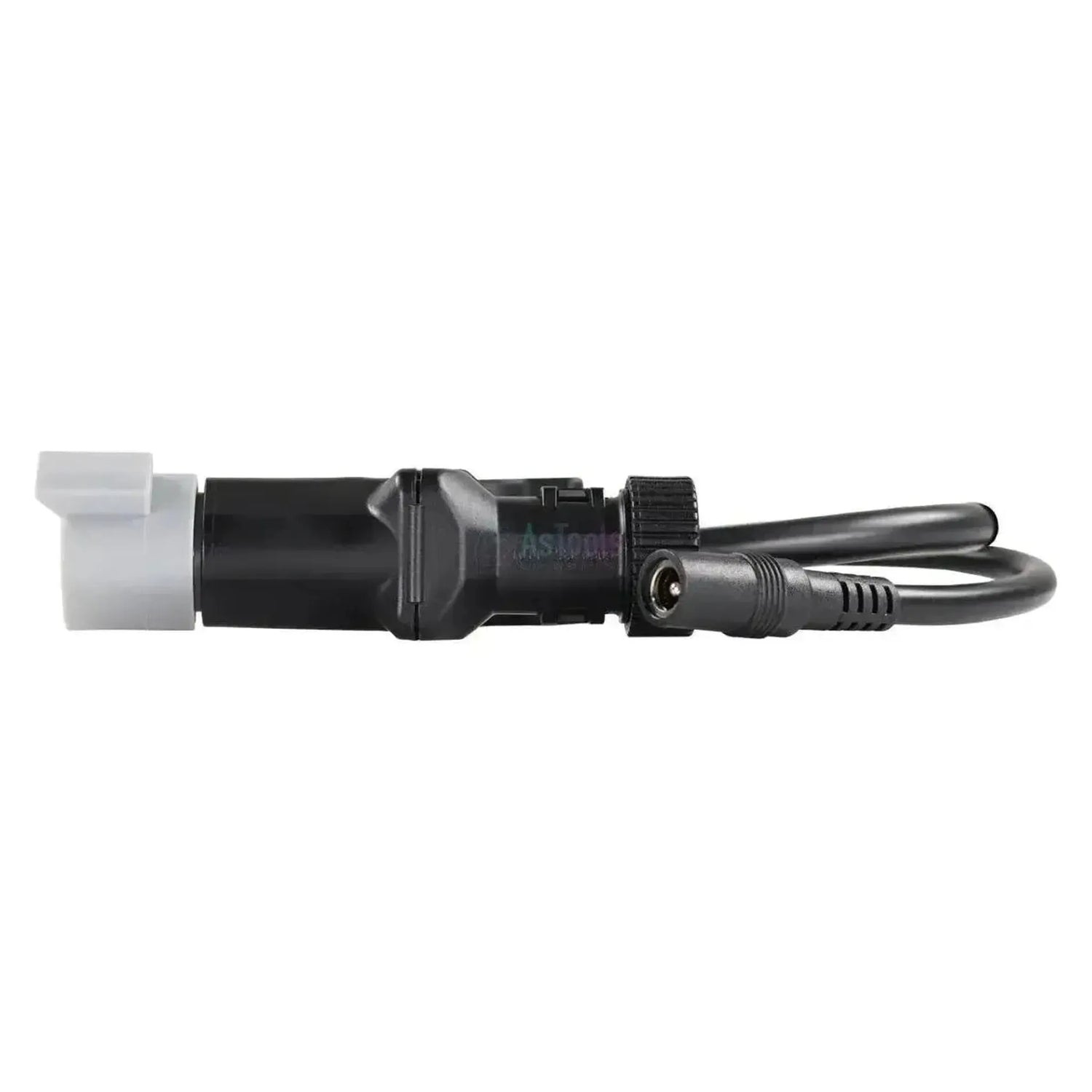

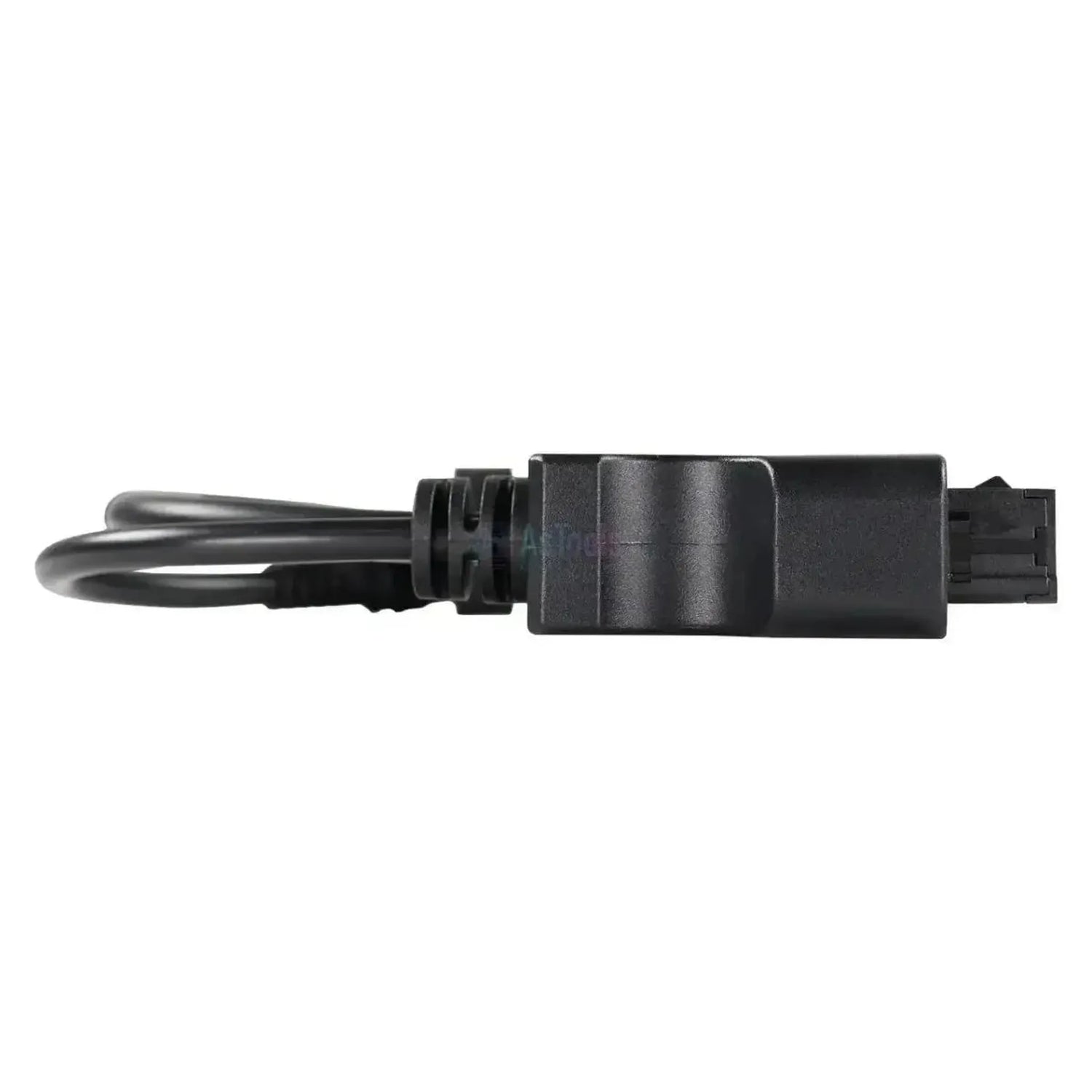

Jaltest JDC557A9 liittää Hyster- ja Yale-nostolavan 3-nastaisen diagnoosikytkimen Jaltest-diagnostiikkakaapin 16-nastaisen OBD2-liitännän kanssa. Laitteen liitin on pyöreä: musta hammaspyörärengas harmaan kontaktipidäkkeen yli, jossa on kolme asemaa — sinisellä merkitty pyöreä, pieni pyöreä ja nelikulmainen — ja musta lukitusklipsi yläpuolella. OBD2-liitännän takana kaapeli jakautuu myös kahteen haaraan: 3-nastaisen laitelihtimen lisäksi kulkee ohuempi kaapeli, joka päättyy pyöreään mustaan liitäntään, jossa on suorakulmainen kaapelintuonti.

Hyster ja Yale kuuluvat samaan valmistajaryhmään ja jakavat elektroniikaansa, joten yksi kaapeli palvelee molempia merkkejä. Polttomoottorinostolevoilla pääsee koneen tietokoneeseen VSM, moduuliin HLM ja moottorin hallintaan EDC Yanmar; sähköisillä XN-sarjoilla koneen tietokoneeseen MC, vetävän ja nostavan ajovälineen LMC- ja RMC-tehmoduuleihin, hydrauliikan ohjausjärjestelmään HPC ja E-HYDRAULICS sekä näyttöön DCU. Huomioi tilattaessa rajapintasukupolvi: tämä kaapeli toimii vain Jaltest Link V9:n kanssa, ja referenssin jälkeinen numero 9 kuuluu kyseiseen versioon.

VAHVUUDET

✔Yksi kaapeli kahdelle merkille: Hyster ja Yale käyttävät samaa 3-nastaista liitäntää.
✔Pääsee polttomoottorinostolevoilla koneen tietokoneeseen VSM ja moduuliin HLM.
✔Sähköisillä XN-sarjoilla myös LMC- ja RMC-tehmoduuleihin, hydrauliikan ohjausjärjestelmään HPC ja näyttöön DCU.
✔Antaa pääsyn nostolavan huoltotietoihin ja huoltoraporttiin.

HUOMIOITAVAA

✕Toimii vain Jaltest Link V9:n kanssa; Link V8.1:llä yhteyttä ei muodostu.
✕Kaikki hallintayksiköt eivät anna kaikkea: FT-polttomoottorinostolevoilla saadaan vain vikakoodit ja ECU-tiedot, sähköisillä sarjoilla saadaan myös mittausarvot ja huolto.
✕Moottorin hallinta EDC Yanmar ilmoitetaan mallikohtaisesti eikä ole kaikissa nostolevoissa.
✕Vain pyöreälle 3-nastaiselle Hyster- ja Yale-liitännälle; muut nostolavamerkit käyttävät omaa liitintä.

Sovellukset ja toiminnallisuus

Tämän yhteyden kautta pääset Jaltest-ohjelmistolla nostolavan hallintayksiköihin. Mitkä järjestelmät ovat käytössä, vaihtelee paljon ajovälineen mukaan: polttomoottorinolaveilla on moottorin hallinta, sähköisillä XN-sarjoilla niiden sijasta vetävän ja nostavan ajovälineen tehmoduulit. Seuraavat yksiköt tulevat Jaltestin MHE-kattavuudesta.

Hallintayksiköt, joihin pääset

  • VSM, koneen tietokone: Hyster- ja Yale-polttomoottorinnostolevojen pääkone.
  • HLM, elektroninen moduuli: Moduuli, joka hoitaa näiden nostolevojen ohjauksen.
  • MC, koneen tietokone: Sähköisten XN-sarjojen koneen tietokone.
  • LMC ja RMC, tehmoduulit: Sähköisen vedon ja noston tehmoduulit.
  • HPC ja E-HYDRAULICS, hydrauliikan ohjaus: Nosto- ja kallistustoimintojen ohjaus.
  • DCU, näyttö: Sähköisten nostolevojen välinepaneeli.
  • EDC Yanmar, dieselmoottorin hallinta: Dieselmallien moottorin hallinta.

Mitä voit tehdä

  • Lukea ja poistaa vikakoodit: Hallintayksikön vikamuistin lukeminen yksityiskohtaisella häiriökuvauksella.
  • Tarkastella mittausarvoja: Hallintayksikköön kytkettyjen anturien nykyiset arvot numeroina ja graafisesti.
  • Seurata huoltoa: Huoltovälit ja suoritetut työt huoltoraportin kanssa.
  • Suorittaa lisätoimintoja: Jaltestin kunkin hallintayksikön tarjoamat lisämenettelyt, jos ne ovat järjestelmälle käytettävissä.

Yhteensopivat ajoneuvot ja sovellukset

Ratkaiseva on liitin, ei malli. Tämä kaapeli sopii kaikille Hyster- tai Yale-nostolevoille, joissa on pyöreä 3-nastainen diagnoosiliitäntä kuljettajan paikan vieressä. Jaltestin MHE-kattavuus sisältää seuraavat sarjat; nostolevoille ei ole OBD-vaatimusta, joten tämä liitin esiintyy myös uudemmissa nostolevoissa. Valmistusvuosi ei siis ole määräävä tekijä.

Hyster:

  • H-sarjan polttomoottorinnostolava: H1.6FT–H16XM-12EC.
  • S-sarjan polttomoottorinnostolava: S2.0FT–S120FT.
  • E-sarjan sähköinen nostolava: E1.6XN–E80XN-120XN.

Yale:

  • GDP- ja GLP-sarja: GDP16VX–GLP190VX.
  • GC- ja GLC-sarja: GC30VX–GLC155VX.
  • ERC- ja ERP-sarja: Sähköiset nostolava.
💡
Hyvä tietää: 3-nastainen liitäntä sijaitsee kabinissa kuljettajan paikalla ja se tunnistetaan mustasta hammaspyörärenkaasta ja harmaan kontaktipidäkkeen yli. Tarkista se itse nostolava-ajoneuvossa ennen tilaamista.

Pakkauksen sisältö

  • 1x Jaltest (JDC557A9) | Hyster/Yale 3-pins OBD – 16-pins OBD2 -adapteri | Nostolaiteet

Tekniset tiedot

Määritys Kuvaus
Merkki Jaltest (Cojali)
Viittenumero JDC557A9
Tyyppi Adapteri
Soveltuvuus Hyster- ja Yale-nostotrukki ja varastotrukki
Pituus 30 cm
Liitäntä Jaltest Link V9
Koneen puolen liitäntä 3-pins OBD (pyöreä), plus toinen haara pyöreällä kytkimellä
Liitäntäpuolen liitäntä 16-pins OBD2
Ohjainyksiköt VSM, HLM, MC, LMC, RMC, HPC, E-HYDRAULICS, DCU ja EDC Yanmar
Segmentti Nostolaiteet
Jaltest-moduuli Jaltest MHE (sisäinen kuljetus- ja nostokalusto)
