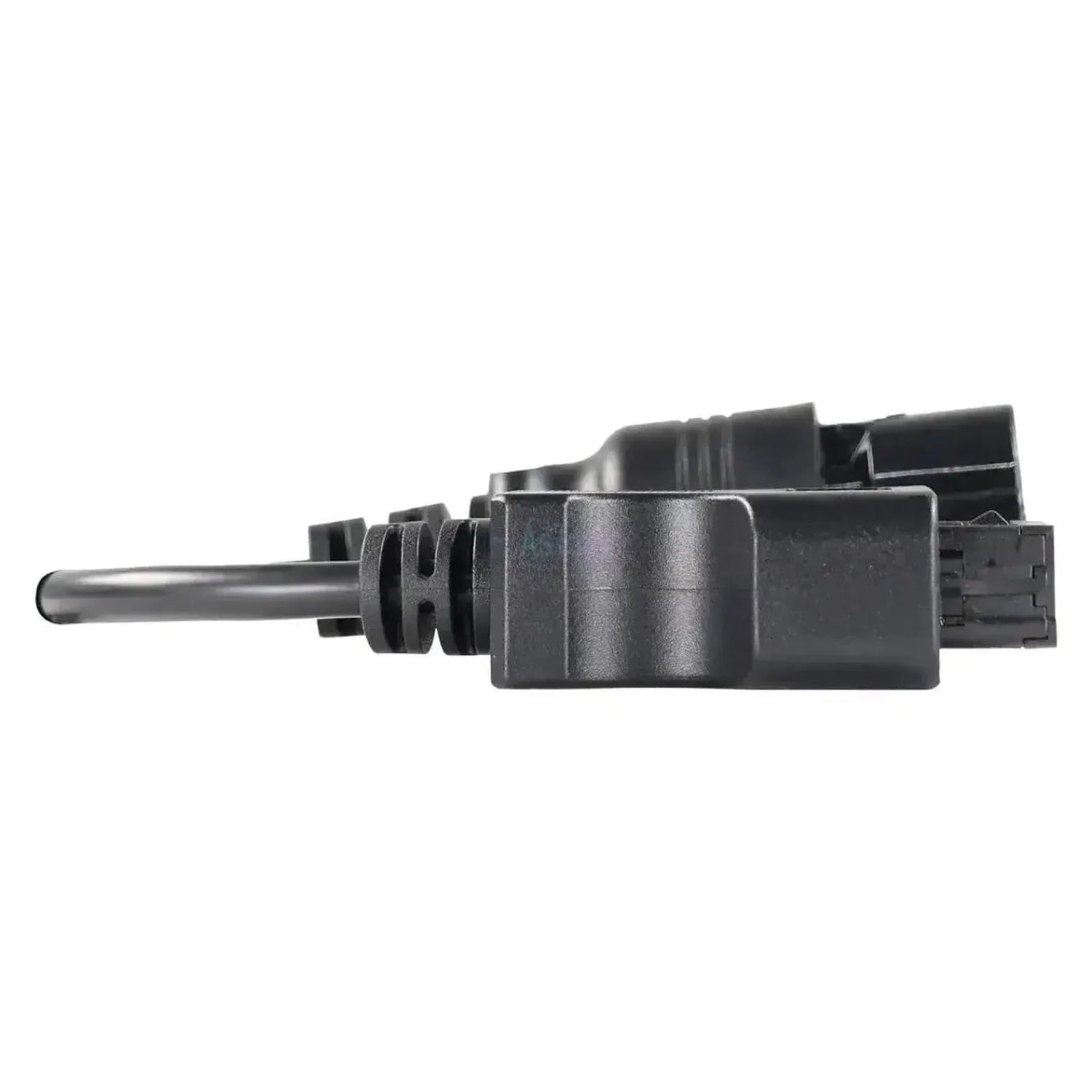

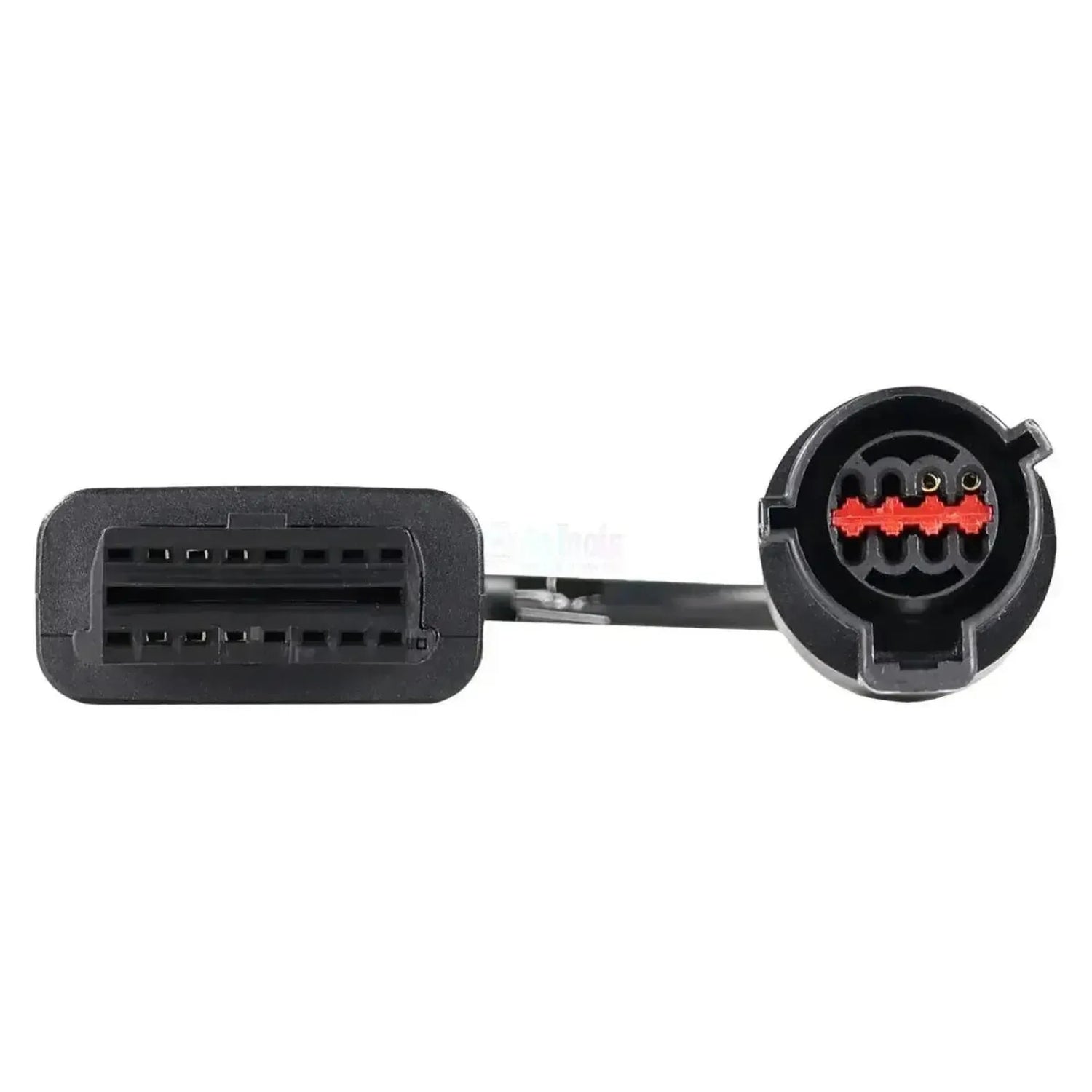

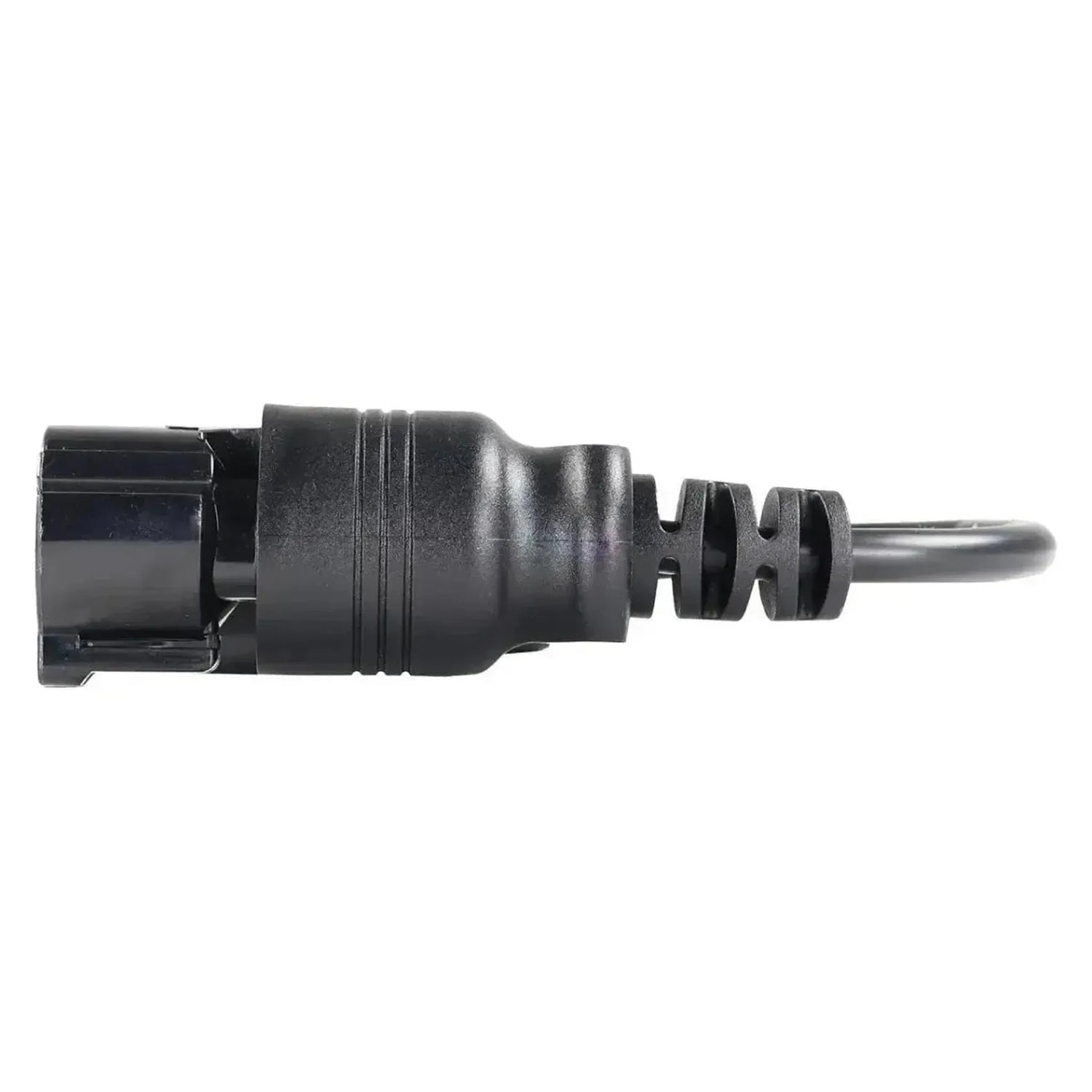

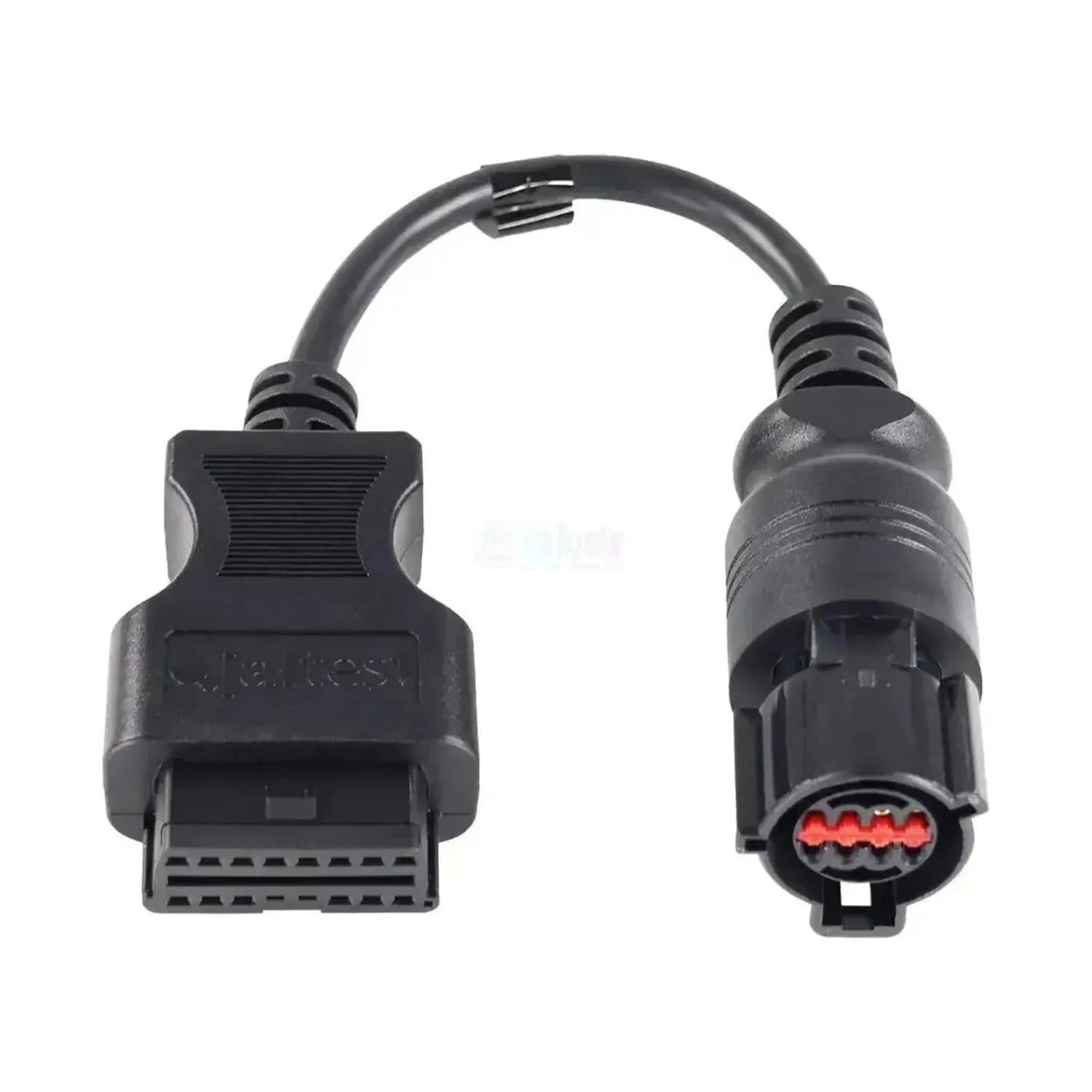

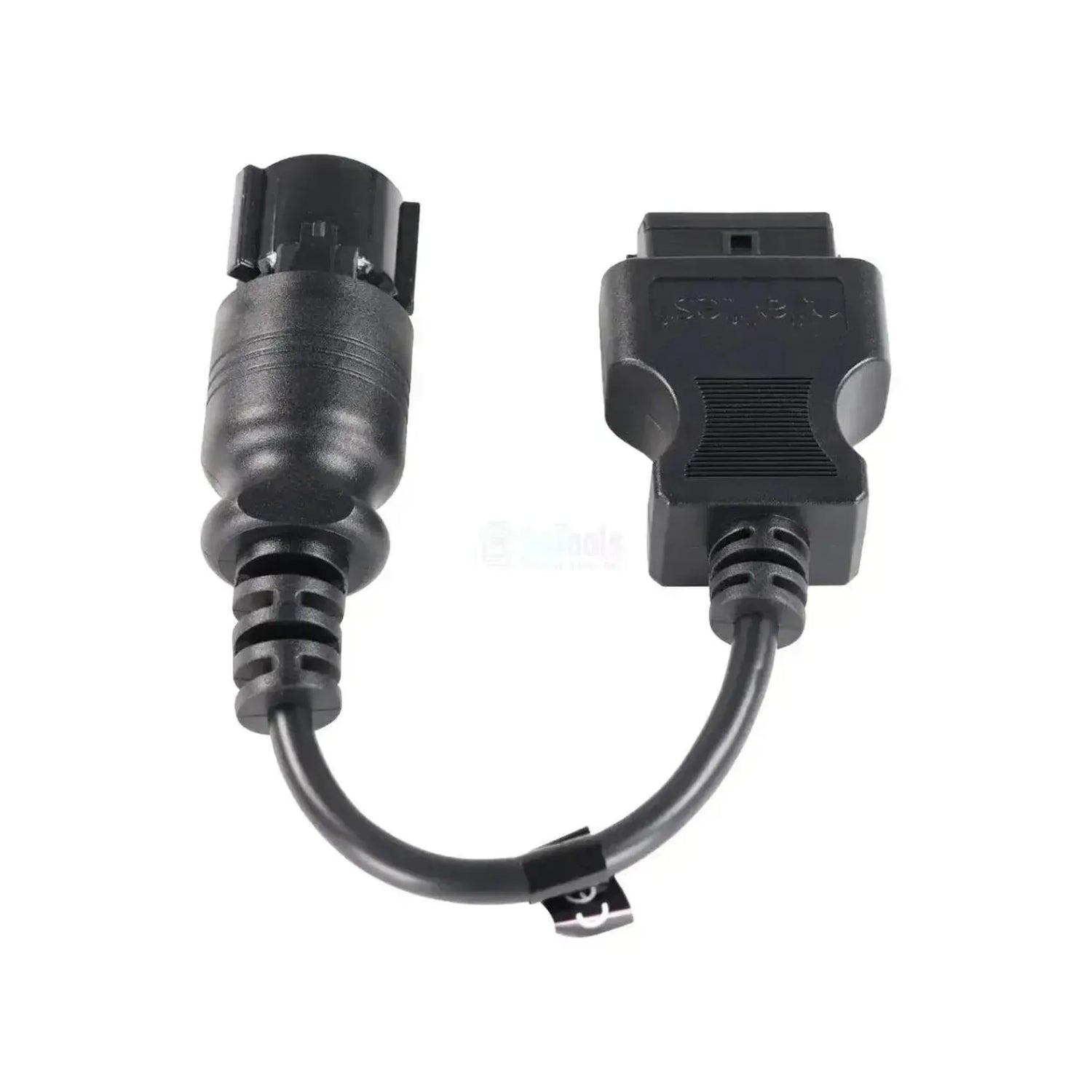

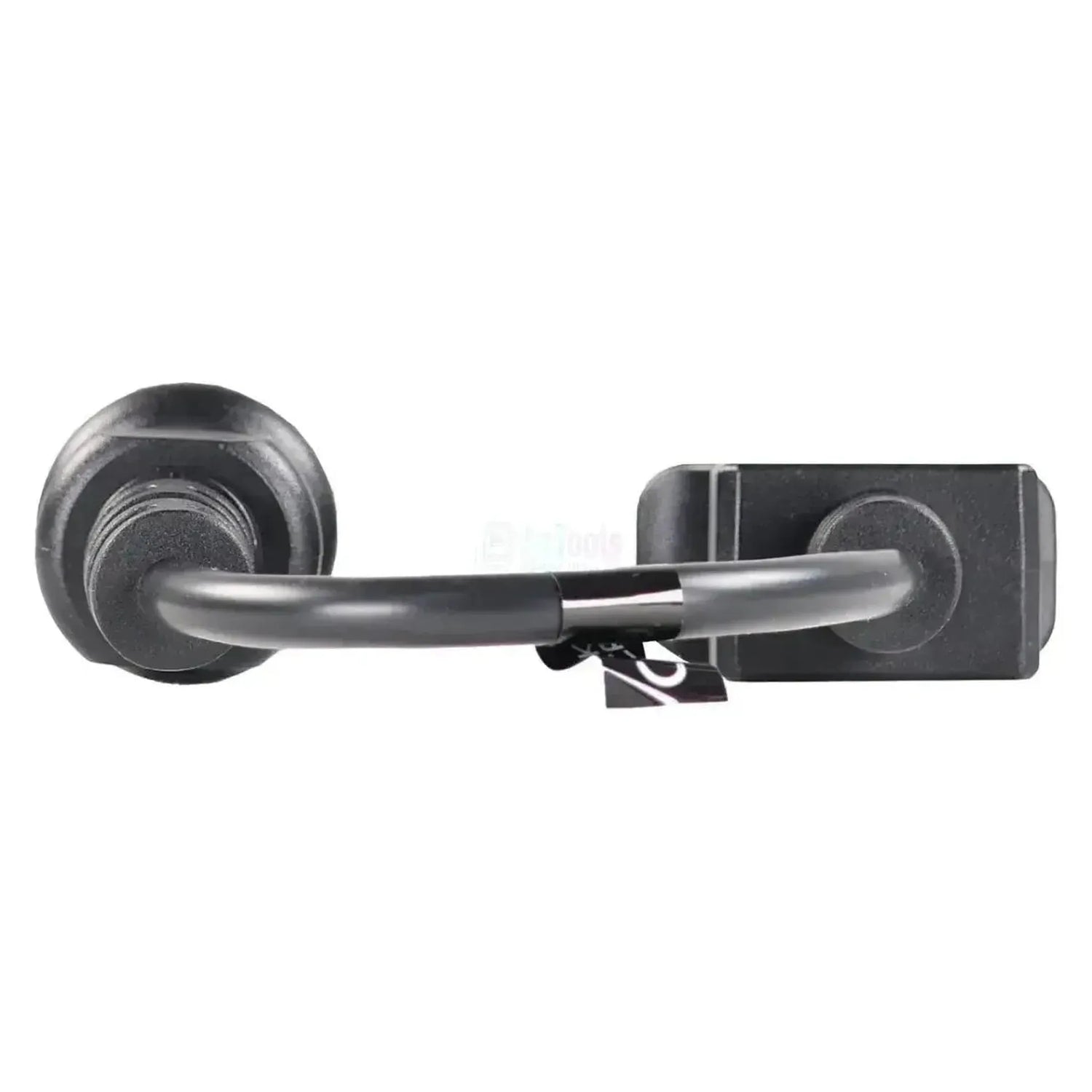

De Jaltest JDC544A sluit de 8-pins diagnoseaansluiting van Hyster-heftrucks met EControls-motormanagement aan op de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de voertuigzijde zit een ronde zwarte stekker met acht posities in twee rijen van vier, een rode afdichting in het front en een rechthoekige borgnok aan de bovenzijde. Het snoer meet 28 tot 30 cm.
Achter die ene aansluiting liggen twee regeleenheden: De motorregeling EControls ECM 4G van de LPG- en benzine-uitvoeringen en de VECU, de centrale voertuigcomputer van de truck. Op de motorregeling leest de Jaltest-software foutcodes, meetwaarden en de onderhoudsgegevens; op de VECU blijft het bij foutcodes en meetwaarden. De kabel werkt met Jaltest Link V8.1 en V9 en valt onder Jaltest MHE en Jaltest OHW.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de heftruck. Achter de ene stekker liggen zowel de motorregeling als de centrale voertuigcomputer, elk met een eigen functieset. Welke systemen aanwezig zijn, verschilt per serie en per motoruitvoering.
Regeleenheden die u kunt benaderen
- EControls ECM 4G: Motorregeling LPG en benzine.
- VECU: Centrale voertuigcomputer.
Wat u kunt doen
- Foutcodes: Lezen en wissen, met omschrijving.
- Meetwaarden: In cijfers en grafiek bekijken.
- Onderhoudsgegevens: Bij de EControls-motorregeling.
Zo gebruikt u hem
- Aansluiting zoeken: In de bedieningsruimte van de heftruck.
- Aansluiten: Steek de JDC544A op de 8-pins stekker.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
- Contact aan: Zet het contact aan, zonder de motor te starten.
- Uitlezen: Kies Hyster, de serie en het systeem.
Compatibele voertuigen en toepassingen
Bepalend is de motorregeling, niet het bouwjaar. Deze kabel past op de Hyster-heftrucks met EControls-motormanagement en de ronde 8-pins diagnoseaansluiting. Onderstaande series voert Jaltest in de dekking; welke stekker er bij u op de truck zit, controleert u aan de machine zelf.
Hyster (EControls-motoren):
- H40-60XT: EControls ECM 4G; bouwjaar niet bepalend.
- H2.0-3.5XT: De Europese benaming van de XT-serie.
- H40-70FT / H2.0-3.5FT: De LPG-uitvoering.
- S40-70FT / S2.0-3.5FT: De LPG-uitvoering.
- H80-120FT: De LPG-uitvoering.
Verpakkingsinhoud
- 1x Jaltest (JDC544A) | Hyster 8-pins OBD - 16-pins OBD2 Verloopkabel | Werkvoertuig
Tekniset tiedot
Yleistä
- Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
- Jaltest (Cojali)
- Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
- Adapterikaapeli
- Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
- OHW rakennus- ja maastokoneet
- MHE sisäinen kuljetus
Liitännät
- Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
- Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
- 16-nastainen OBD2
- Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
- 8-napainen OBD
- Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
- 28-30 cm
Diagnoositoiminnot
- Voidaanko vikakoodit lukemisen lisäksi myös poistaa. Joissakin järjestelmissä koodit voi vain lukea.Vikakoodien poisto
- Kyllä
- Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa
- Kyllä
Käyttö
- Viitenumero
- JDC544A
- Ohjausyksiköt
- EControls ECM 4G ja VECU
Muut tekniset tiedot
- Toepassing
- Hyster-heftrucks met EControls-motormanagement
- Segment
- Werkvoertuig
- Nodig om te gebruiken
- Jaltest Link V8.1 of V9 en een licentie voor Jaltest MHE of OHW
