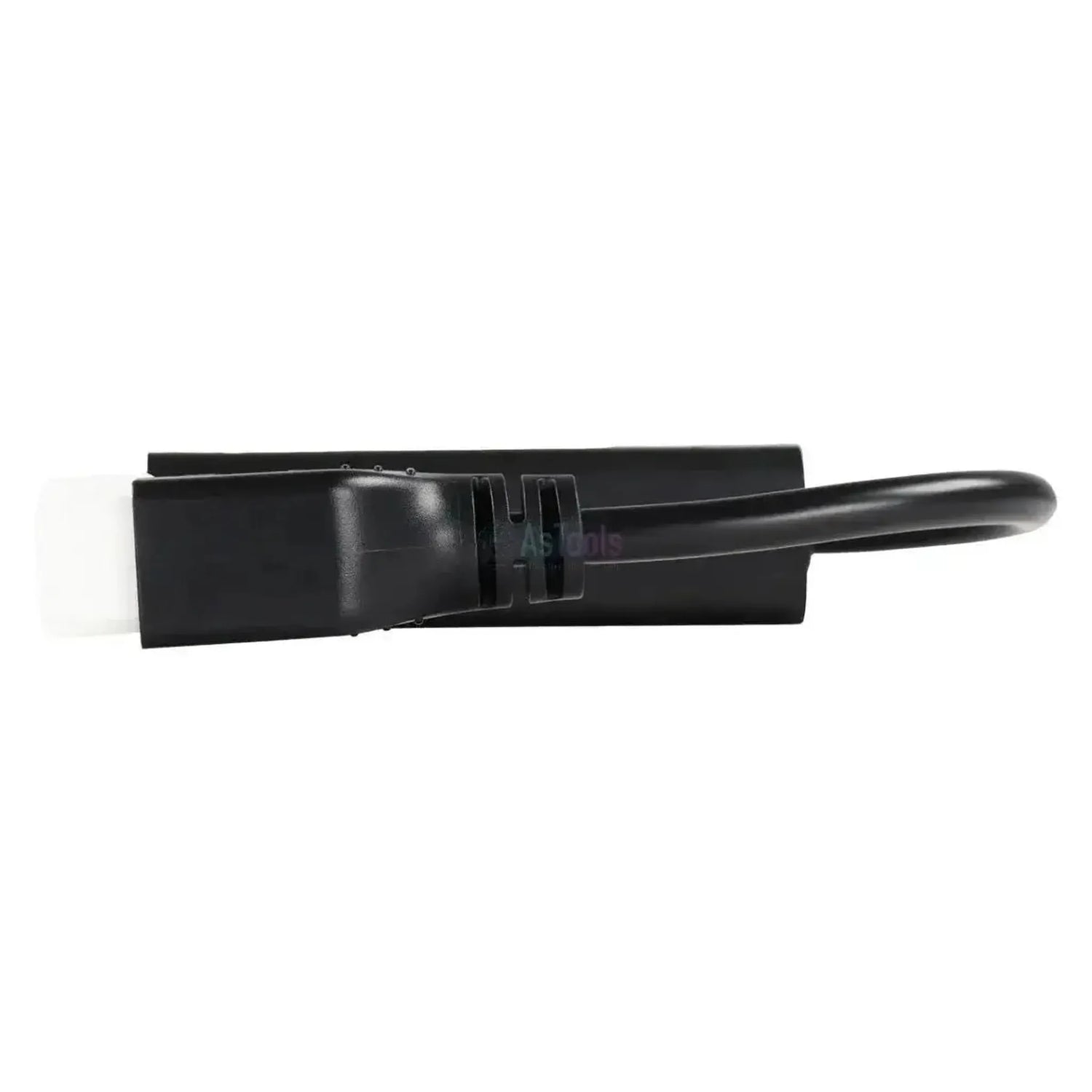

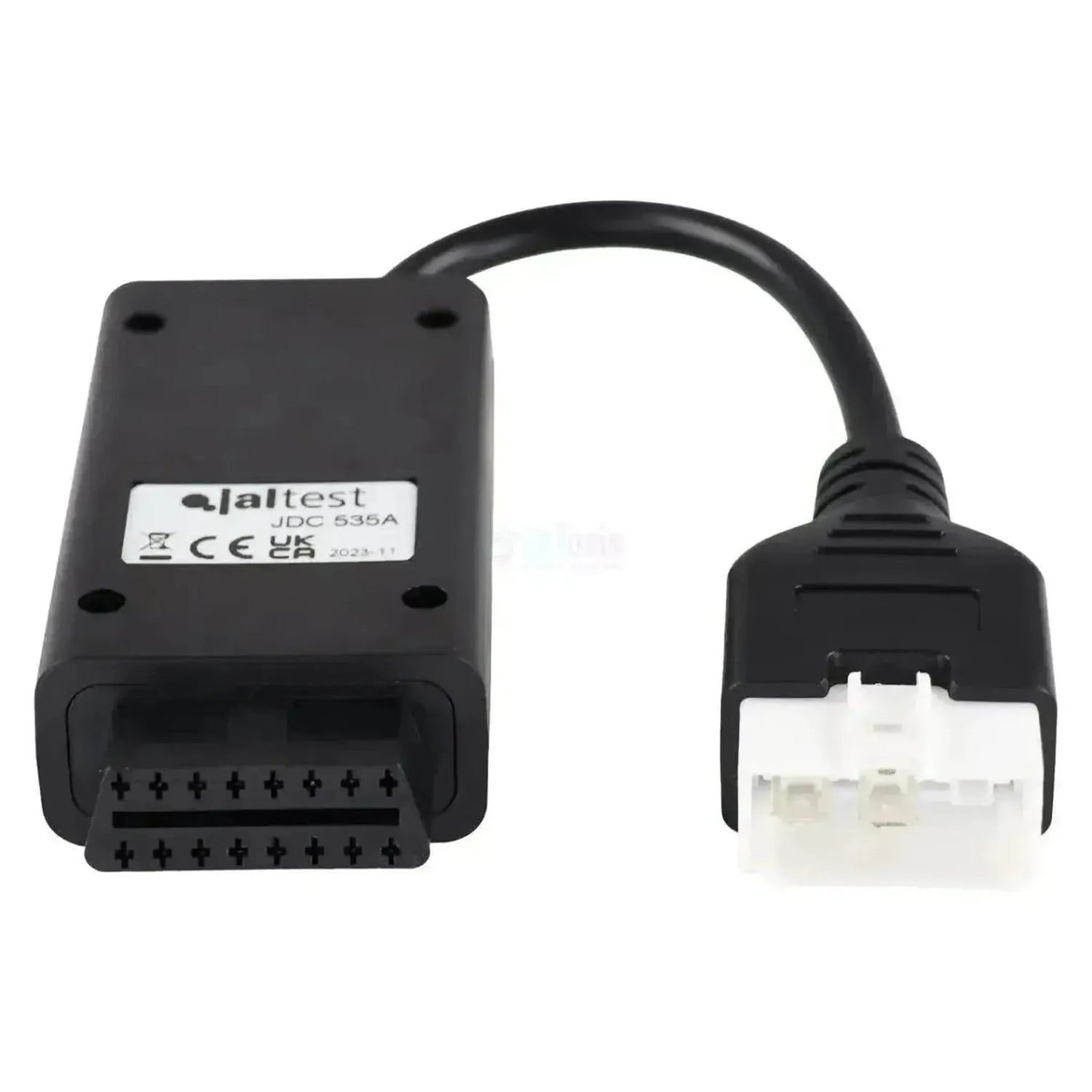

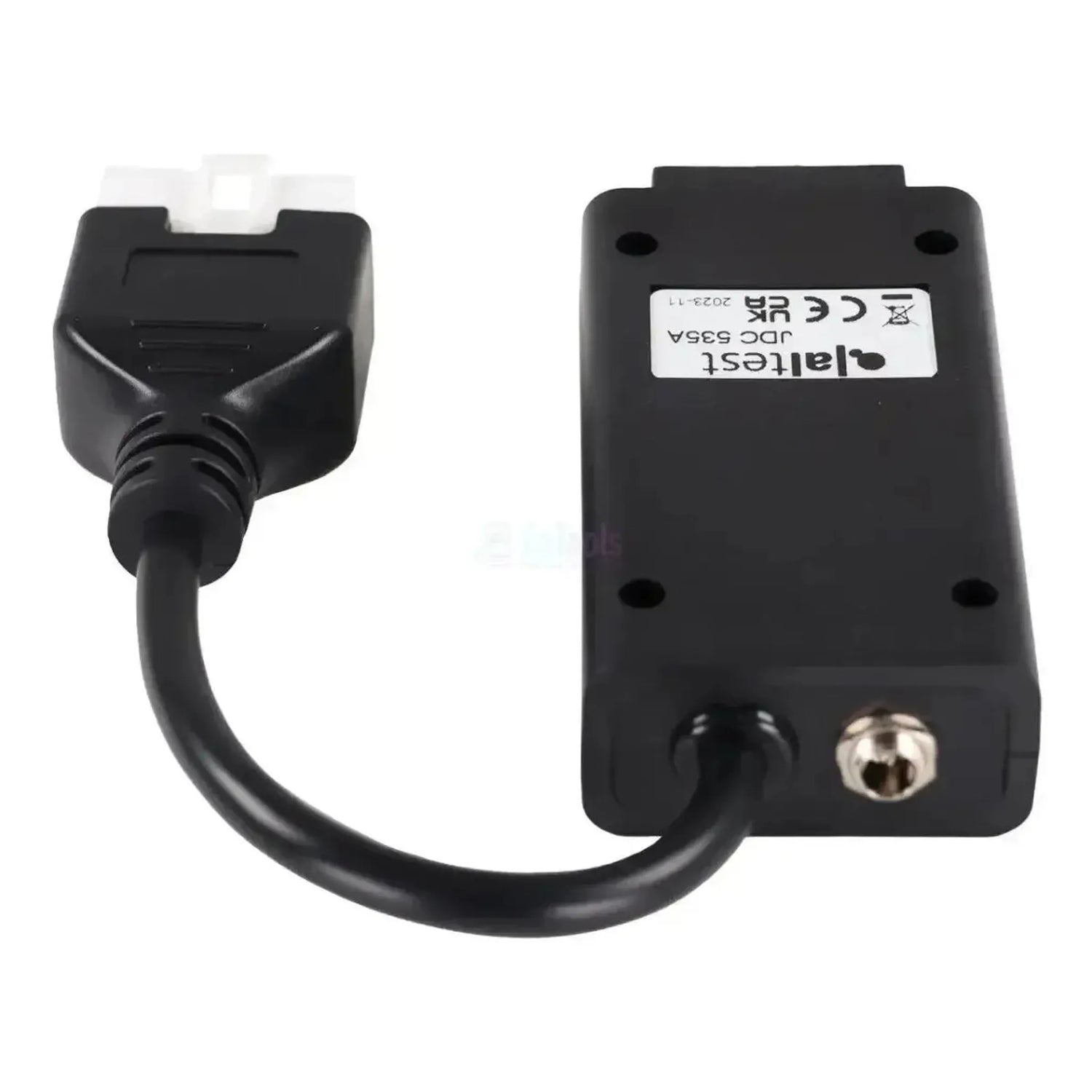

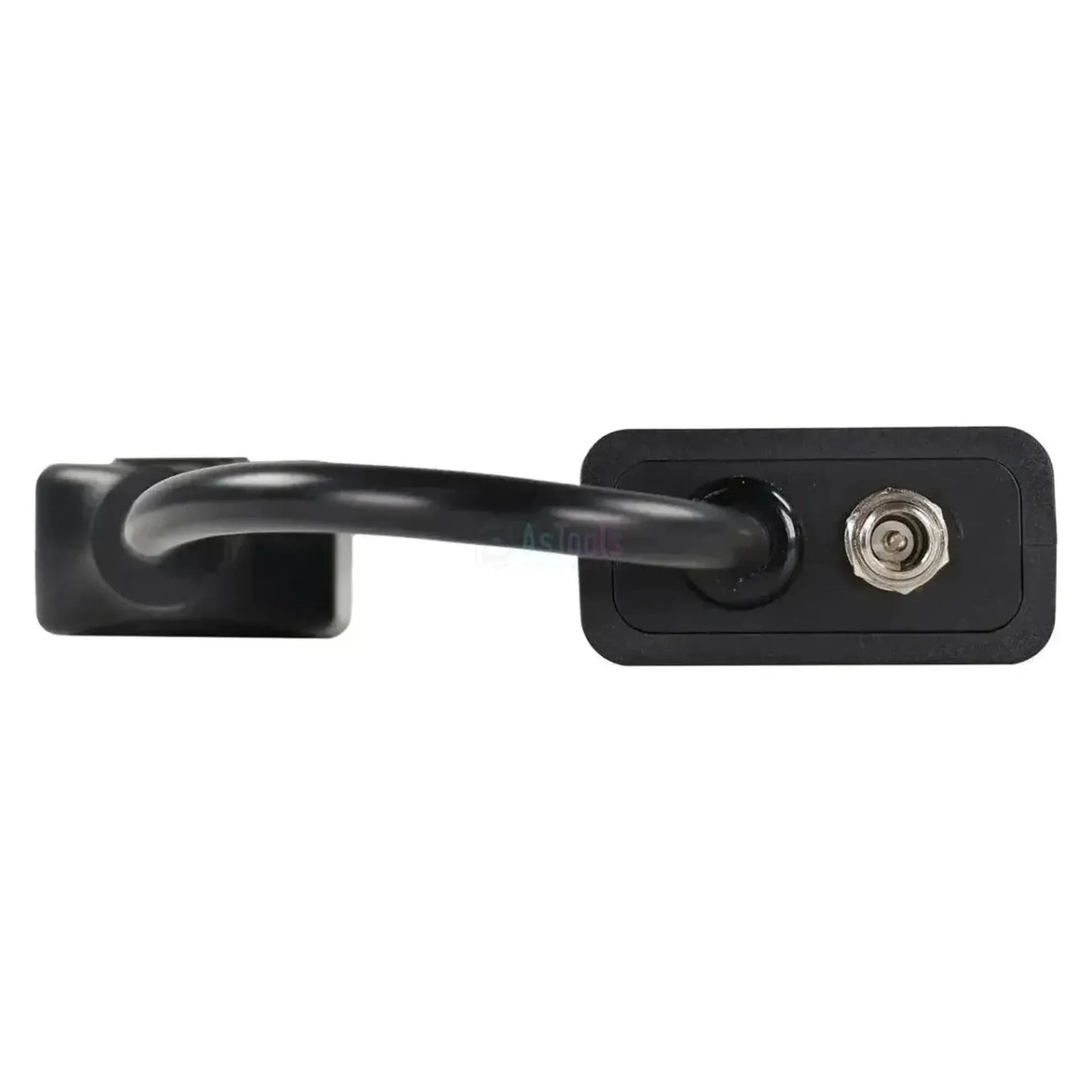

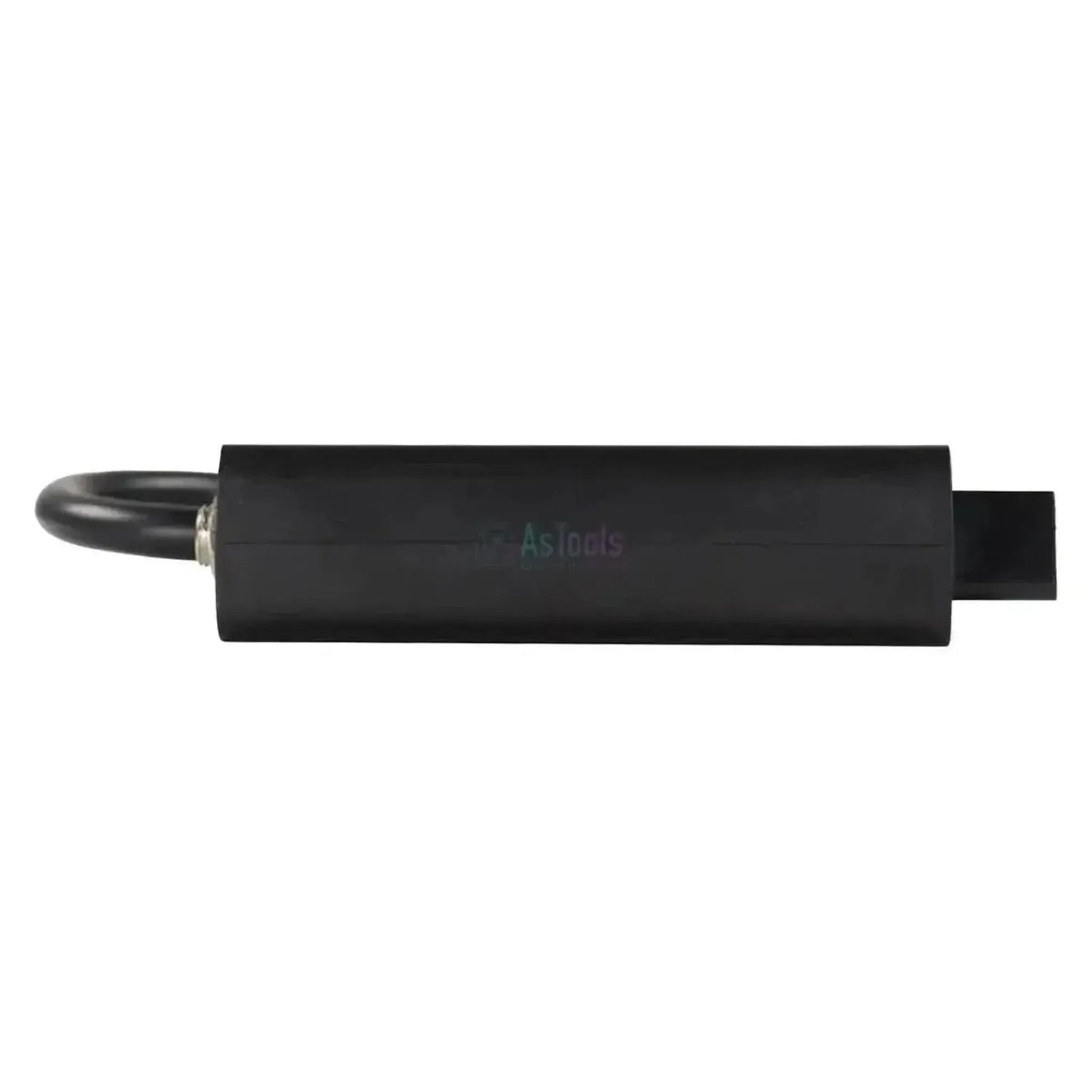

De Jaltest JDC535A is de diagnosekabel voor Hitachi graafmachines, wielladers en dumpers. Aan de machinezijde zit een crèmekleurige contacthouder in een zwarte kap, aan de interfacezijde een zwarte 16-pins OBD2-bus en halverwege een zwart kunststof kastje. De 6-pins aansluiting zit in de cabine; de kabel meet 28 tot 30 cm.
Met deze kabel leest u niet alleen de Isuzu-motorregeling uit, maar ook de machinezijde: De machinecomputer MC, de gateway ICF en het instrumentenpaneel MON. De Isuzu 4HK1/4JJ1-regeling wordt via CAN en via K-Line ondersteund. De JDC560A9 gaat naar de motorkabelboom en komt alleen bij de motorregeling. Deze kabel is opgegeven voor de Jaltest Link V8.1 en valt onder Jaltest OHW.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke systemen aanwezig zijn, verschilt per serie en uitvoering.
Regeleenheden die u kunt benaderen
- MC: Machinecomputer, ook ECU-gegevens.
- ICF: Gateway, alleen foutcodes.
- Isuzu 4HK1, 4JJ1 (CAN): Commonrail-motorregeling.
- Isuzu 4HK1, 4JJ1 (K Line): Oudere K-Line-communicatie.
- ECM: Motorregeling zonder Isuzu-aansturing.
- MON: Instrumentenpaneel.
Wat u kunt doen
- Foutcodes: Lezen en wissen met omschrijving.
- Meetwaarden: In cijfers en grafiek.
- Onderhoud: Intervallen bij de motorregeling.
- Aanvullende acties: Alleen Isuzu op CAN.
Zo gebruikt u hem
- Stekker zoeken: Zoek de 6-pins aansluiting in de cabine.
- Aansluiten: Steek de JDC535A in de aansluiting.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest-diagnosekabel.
- Contact aan: Zet het contact aan, zonder de motor te starten.
- Uitlezen: Kies Hitachi en de serie in Jaltest OHW.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. De kabel past op elke Hitachi-machine met de 6-pins diagnoseaansluiting in de cabine, herkenbaar aan de crèmekleurige contacthouder in de zwarte kap. Onderstaande series voert Jaltest OHW in de dekking.
Hitachi:
- Zaxis ZX-3 (ZX100-3 t/m ZX800-3): 2007 - 2013.
- Zaxis ZX-5 (ZX100-5 t/m ZX800-5): 2013 - 2016.
- Zaxis ZX-6 (ZX100-6 t/m ZX800-6): 2016 - 2021.
- Zaxis ZX-7 (ZX100-7 t/m ZX800-7, Stage V): Ca. 2019 - heden.
- ZW wielladers (ZW100-6/-7, ZW200-5/-6/-7, ZW300-5/-6/-7, ZW500-5/-6): Bouwjaar niet bepalend.
- EX mijnbouwgraafmachines (EX1200-6/7, EX1900-6, EX2500-6, EX3600-6, EX5500-6, EX5600-6/7, EX8000-6): Bouwjaar niet bepalend.
- EH dumpers (EH1100-3/-5, EH3500-3, EH4000-3, EH5000-3): Bouwjaar niet bepalend.
- ZH200-5 / ZH200-6 hybride graafmachines: Bouwjaar niet bepalend.
Verpakkingsinhoud
- 1x Jaltest (JDC535A) | Hitachi 6-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine
Tekniset tiedot
Yleistä
- Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
- Jaltest (Cojali)
- Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
- Adapterikaapeli
- Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
- OHW rakennus- ja maastokoneet
- Ajoneuvot tai koneet, joihin kaapeli on tarkoitettu. Näin näette nopeasti, sopiiko se työpajanne kohteisiin.Ajoneuvotyypit
- Rakennus- ja maastokone
Liitännät
- Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
- 16-nastainen OBD2
- Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
- 6-napainen OBD
- Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
- 28-30 cm
Diagnoositoiminnot
- Voidaanko vikakoodit lukemisen lisäksi myös poistaa. Joissakin järjestelmissä koodit voi vain lukea.Vikakoodien poisto
- Kyllä
Käyttö
- Viitenumero
- JDC535A
- Ohjausyksiköt
- MC, ICF, Isuzu 4HK1/4JJ1, ECM, MON
- Käyttöön tarvitaan
- Jaltest Link
Muut tekniset tiedot
- Toepassing
- Hitachi graafmachines, wielladers en dumpers
- Interface
- Jaltest Link V8.1
- Segment
- Terrein- en Bouwmachine
