Jaltest  |  SKU: JDC541A

Jaltest (JDC541A) | Hidromek 16-pin OBD – 16-pin OBD2 -sovitinkaapeli | Maansiirto- ja rakennuskoneet

€197,95 alv:n kanssa
€163,60 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

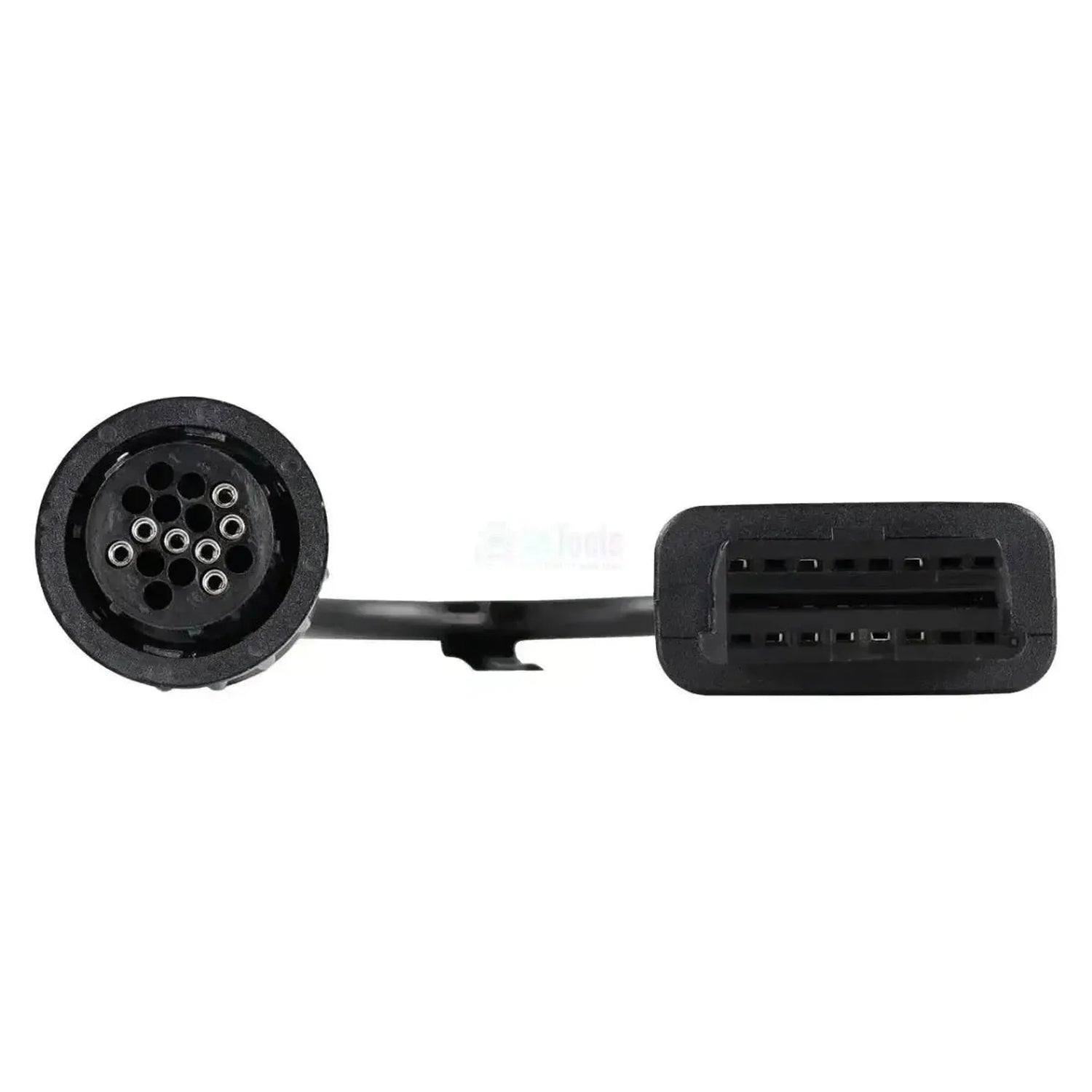

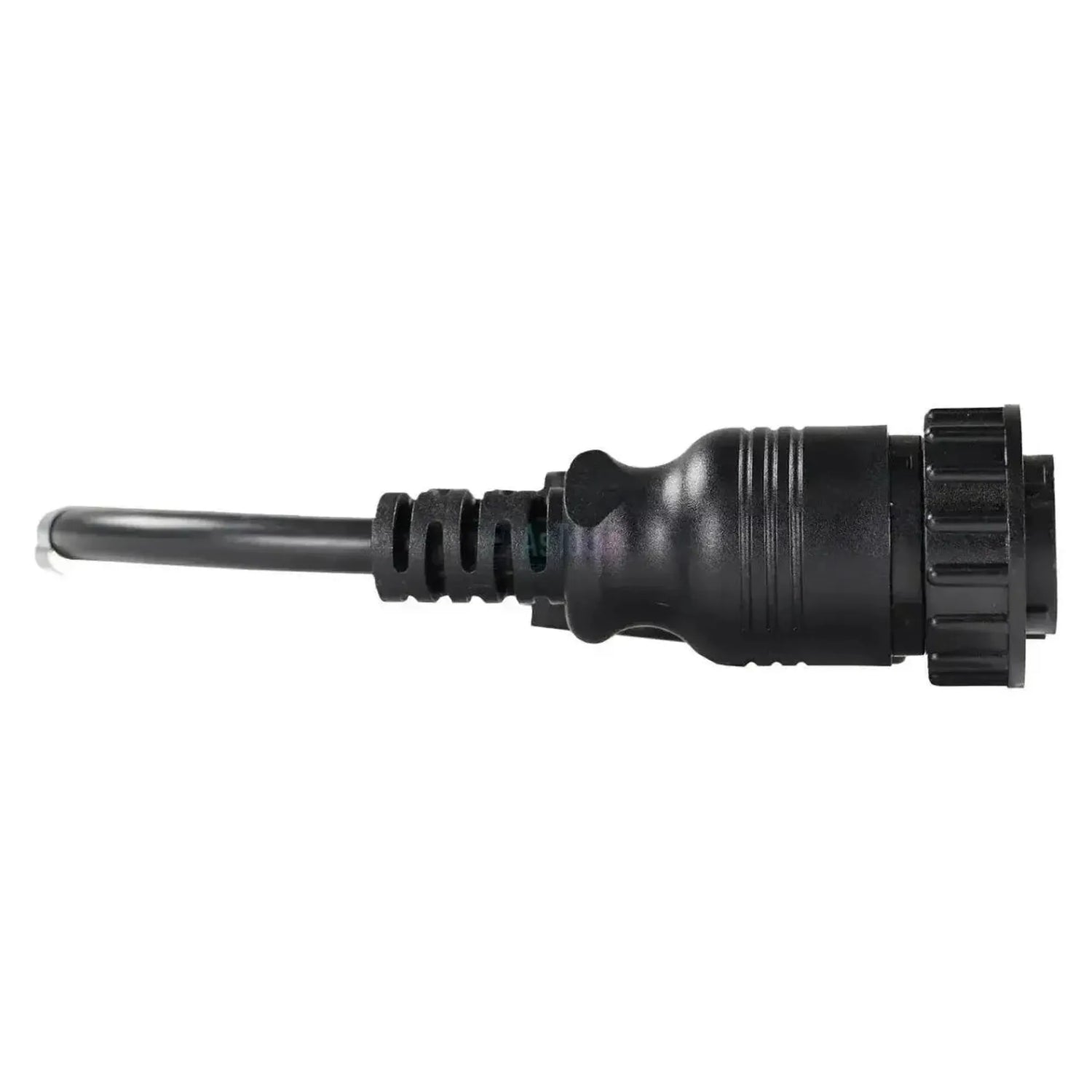

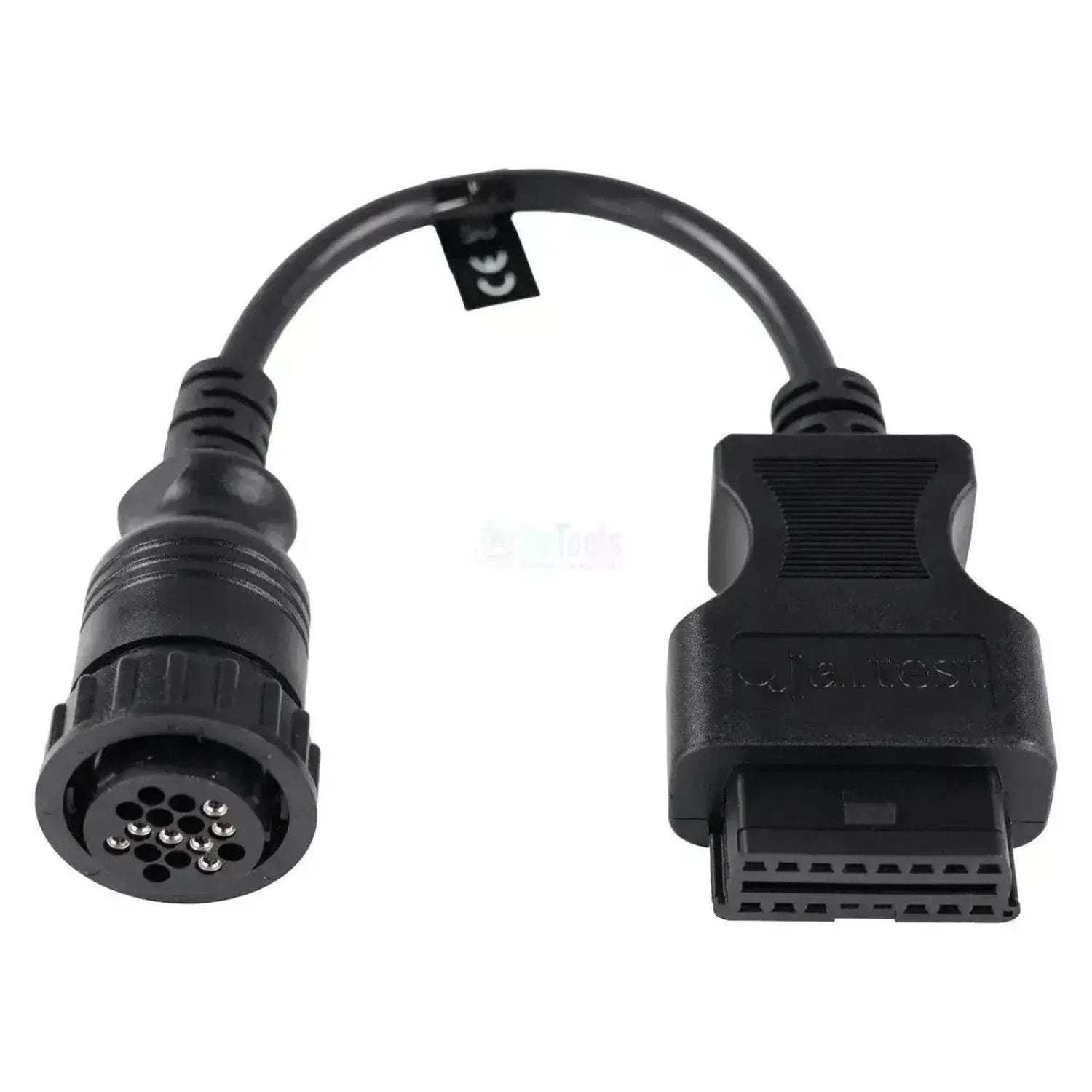

De Jaltest JDC541A verbindt de merkeigen diagnoseaansluiting van Hidromek-grondverzetmachines met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde zwarte connector met een geribbelde vergrendelring; in de contacthouder liggen zestien posities, waarvan er op de productfoto zeven bezet zijn met contactbussen. De kabel meet 28 tot 30 cm.

Achter deze aansluiting liggen de regeleenheden van de Isuzu-aandrijflijn: De commonrail-motorregeling 4HK1/4JJ1 in de CAN- en de K-Line-uitvoering, en op machines met SCR het AdBlue/DEF-nabehandelingssysteem. Bij de CAN-uitvoering zijn aanvullende acties beschikbaar, bij K-Line niet. De kabel werkt op de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.

PLUSPUNTEN

✔Geeft toegang tot de Isuzu 4HK1/4JJ1 commonrail-motorregeling, zowel de CAN- als de K-Line-uitvoering.
✔Bereikt ook het AdBlue/DEF-nabehandelingssysteem van Isuzu, met foutcodes, meetwaarden en onderhoudsgegevens.
✔Werkt op zowel de Jaltest Link V8.1 als de V9, ook na een overstap op de nieuwere interface.
✔Werkt over de hele HMK-reeks, van de 100-serie graafmachines tot de 600-serie wielladers en graders.

AANDACHTSPUNTEN

✕De dekking voor Hidromek beperkt zich tot motor en nabehandeling; een machinecomputer of hydrauliekregeling zit er niet in.
✕Aanvullende acties zijn er alleen bij de CAN-versie van de motorregeling, niet bij de K-Line-versie.
✕Lijkt op de Volvo-kabel JDC509A, maar deze heeft contactbussen en de JDC509A pennen; ze passen niet op dezelfde machine.
✕Het bouwjaar zegt niets over de aansluiting; alleen de stekker op de machine is bepalend.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke systemen aanwezig zijn, verschilt per serie en uitvoering.

Regeleenheden die u kunt benaderen

  • Isuzu 4HK1, 4JJ1 (CAN): Motorregeling, met acties.
  • Isuzu 4HK1 (K Line): Motorregeling op K-Line.
  • AdBlue/DEF Isuzu: Nabehandeling bij SCR.

Wat u kunt doen

  • Foutcodes: Lezen en wissen met omschrijving.
  • Meetwaarden: In cijfers en grafiek.
  • Onderhoud: Intervallen en servicerapport.
  • Aanvullende acties: Bij Isuzu op CAN.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de ronde aansluiting op de machine.
  2. Aansluiten: Steek de JDC541A erin en draai de ring vast.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest-diagnosekabel.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Hidromek en de serie in Jaltest OHW.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Hidromek-machine met de ronde diagnoseaansluiting en de vergrendelring. Onderstaande series voert Jaltest OHW in de dekking; welke stekker er op uw machine zit, controleert u ter plekke.

Hidromek:

  • HMK 100 LC Series: Rupsgraafmachine.
  • HMK 100 W Series: Mobiele graafmachine.
  • HMK 200 LC Series: Rupsgraafmachine.
  • HMK 200 W Series: Mobiele graafmachine.
  • HMK 300 LC Series: Rupsgraafmachine.
  • HMK 400 LC Series: Rupsgraafmachine.
  • HMK 600 Series: Wiellader.
  • HMK 600 MG Series: Grader.
💡
Goed om te weten: Hidromek gebruikt een eigen ronde diagnoseaansluiting met vergrendelring, niet de vlakke 16-pins stekker van een personenauto. In de contacthouder van deze kabel zitten contactbussen; de Volvo-kabel JDC509A lijkt erop maar heeft pennen. Kijk aan de machine welke stekker erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC541A) | Hidromek 16-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Tekniset tiedot

Yleistä

Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
Jaltest (Cojali)
Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
Adapterikaapeli
Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
  • OHW rakennus- ja maastokoneet
Ajoneuvot tai koneet, joihin kaapeli on tarkoitettu. Näin näette nopeasti, sopiiko se työpajanne kohteisiin.Ajoneuvotyypit
  • Rakennus- ja maastokone

Liitännät

Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
16-nastainen OBD2
Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
16-napainen OBD
Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
28-30 cm

Diagnoositoiminnot

Voidaanko vikakoodit lukemisen lisäksi myös poistaa. Joissakin järjestelmissä koodit voi vain lukea.Vikakoodien poisto
Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa
Näkyykö, milloin seuraava huolto on tarpeen. Hyödyllinen huoltoajan suunnittelussa.Huoltotietojen tarkastelu

Käyttö

Viitenumero
JDC541A
Ohjausyksiköt
4HK1/4JJ1 Isuzu (CAN ja K Line), AdBlue/DEF Isuzu
Käyttöön tarvitaan
Jaltest Link

Muut tekniset tiedot

Toepassing
Hidromek graafmachines, wielladers en graders
Segment
Terrein- en Bouwmachine
