Jaltest  |  SKU: JDC568A

Jaltest (JDC568A) | Hatz 4-pin OBD – 16-pin OBD2 -sovitinkaapeli | Nostolaitteet ja hissit

€138,95 alv:n kanssa
€114,83 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

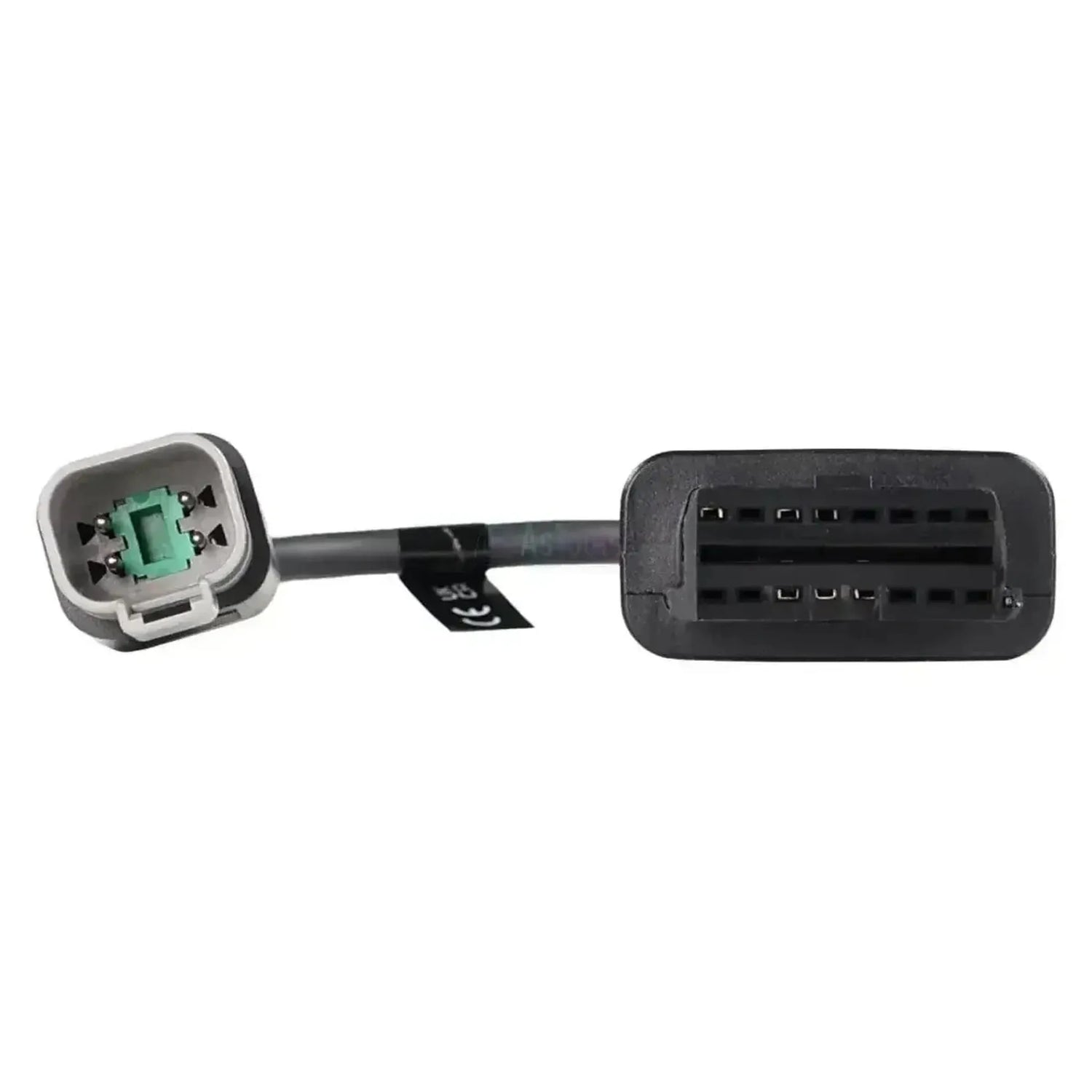

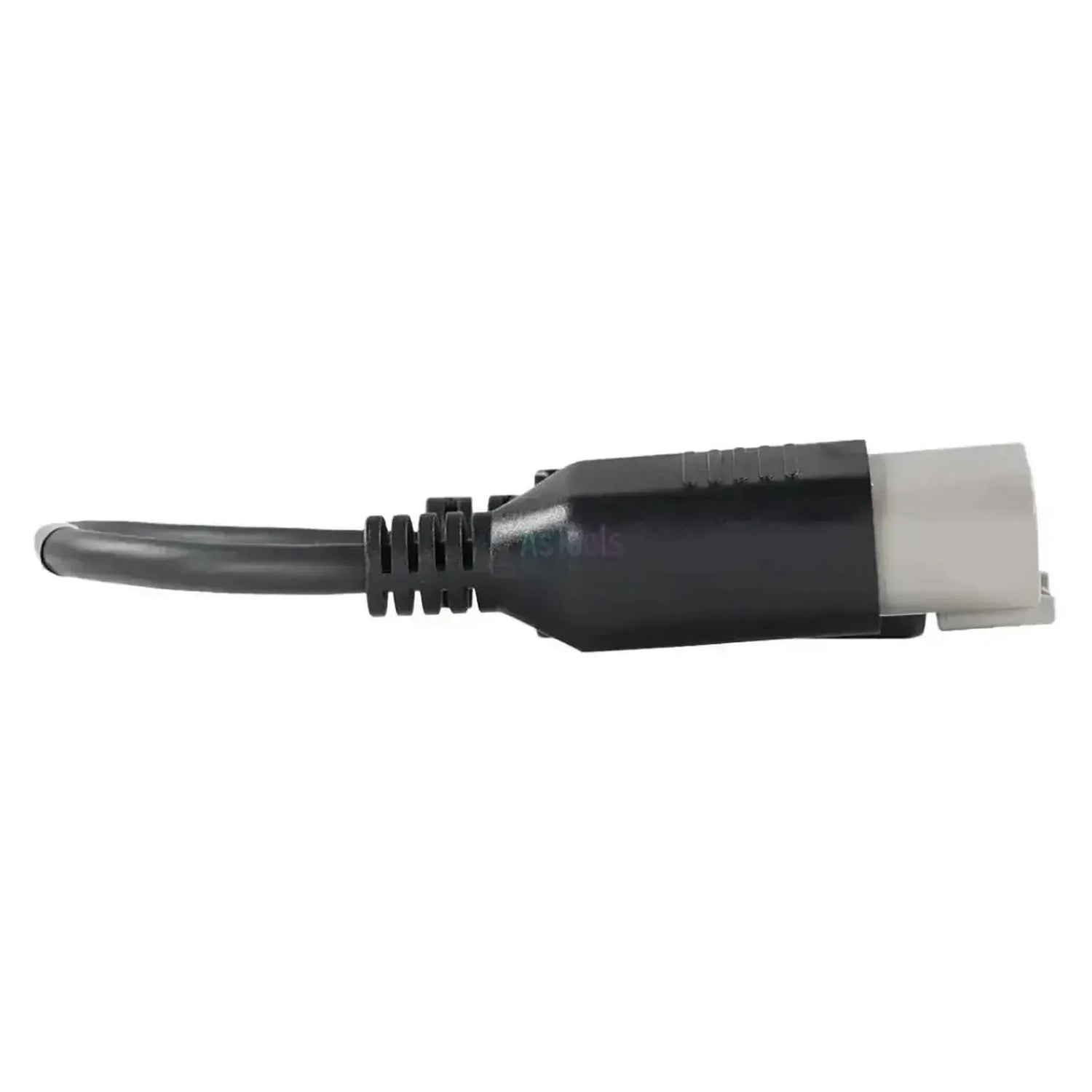

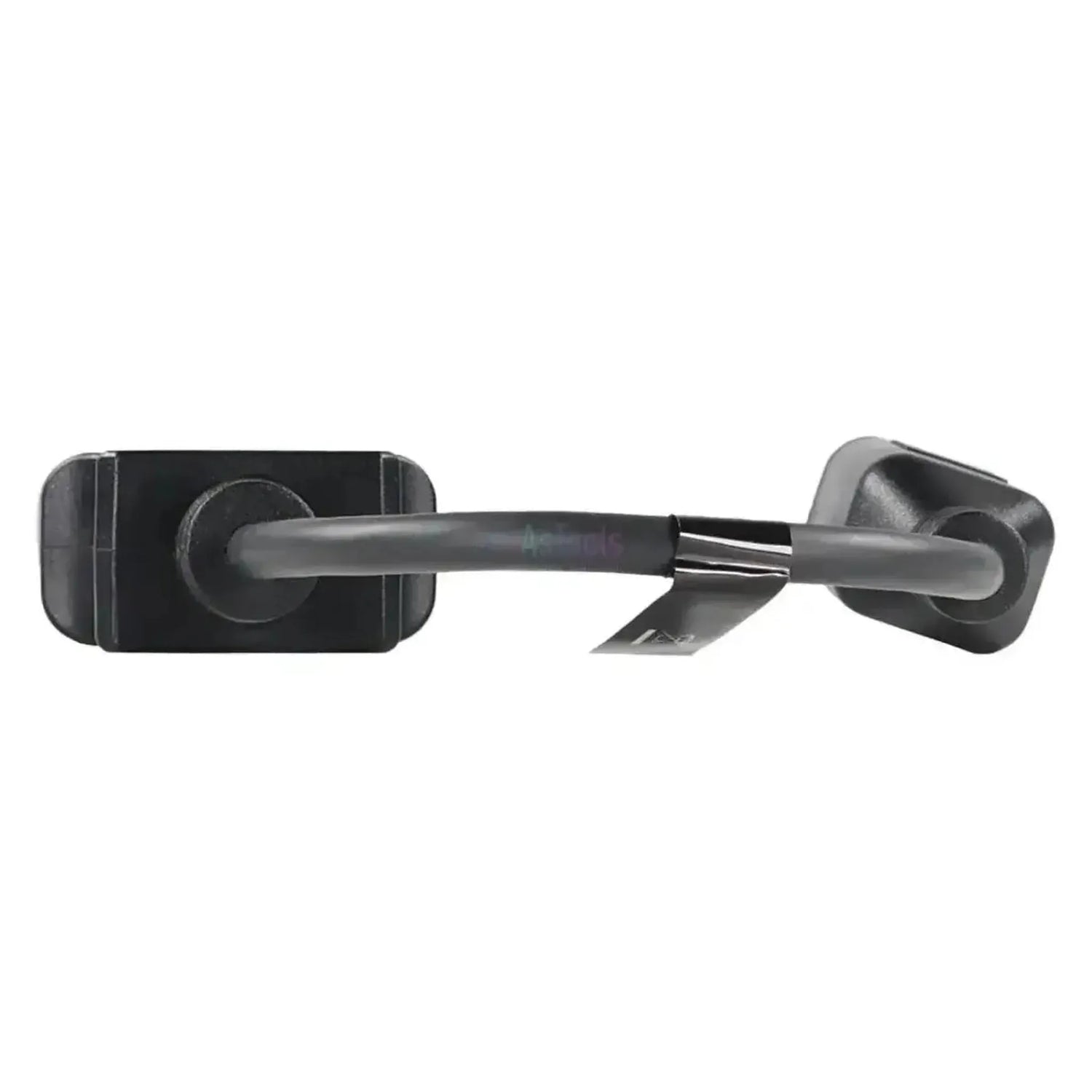

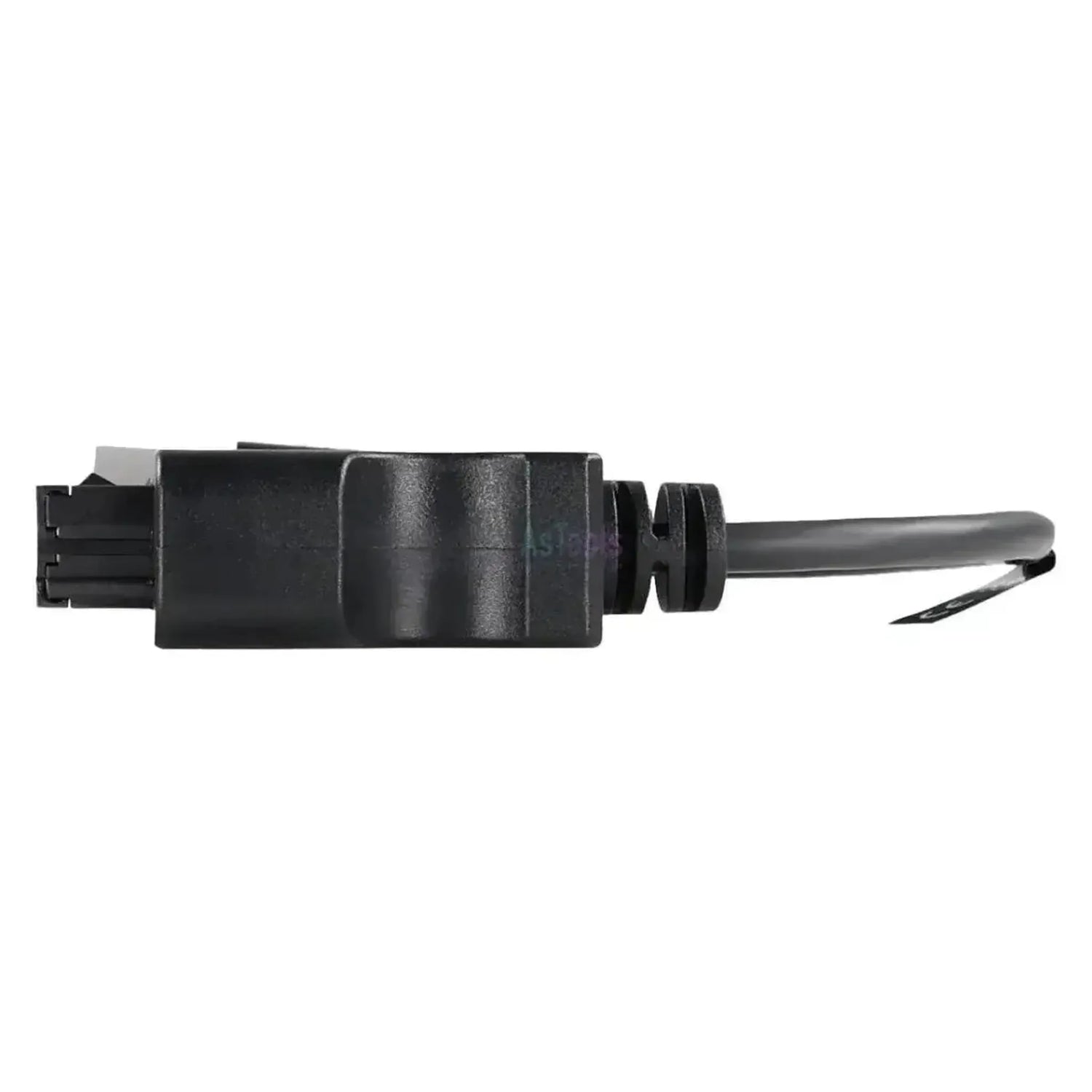

De Jaltest JDC568A verbindt de 4-pins diagnoseaansluiting van Hatz-motoren met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een grijze afgedichte stekker met een groene pinhouder en vier pennen, met een rechte snoerinvoer in een zwarte huls; aan de interfacezijde de vlakke OBD2-behuizing. De kabel meet 30 cm.

De stekker hoort bij de motor zelf, niet bij de machine waarin die is ingebouwd. Met de kabel aangesloten leest de Jaltest-software de motorregeling van de H50-serie uit, met de twee Bosch-regeleenheden EDC 17 C81 en EDC 17 CV54. Bij beide staan foutcodes, meetwaarden en onderhoudsintervallen in de dekking. De kabel werkt met de Jaltest Link V8.1, V8.4 en V9 en valt onder Jaltest MHE.

PLUSPUNTEN

✔Bereikt beide Hatz-regeleenheden die Jaltest dekt, de EDC 17 C81 en de EDC 17 CV54, met dezelfde functies op allebei.
✔Dekt de complete H50-serie, van de driecilinder 3H50T tot de viercilinder 4H50TICD.
✔Naast foutcodes en meetwaarden ook de onderhoudsintervallen, met een rapport voor de klant.
✔Werkt met de Jaltest Link V8.1, V8.4 en V9, dus ook op een oudere interface.

AANDACHTSPUNTEN

✕De dekking is uitleesgericht; componenten aansturen, parameters instellen, kalibreren, de diagnosewaarschuwing en de aanvullende acties staan er bij deze regeleenheden niet bij.
✕Alleen voor de 4-pins stekker op de Hatz-motor; de regeleenheden van het werktuig zelf dragen een eigen aansluiting en vragen een andere kabel.
✕De kabel is 30 cm lang; zit het blok diep in een machine weggebouwd, dan werkt u vlak bij het motorblok.
✕Voor gebruik zijn een Jaltest Link en een licentie voor Jaltest MHE nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die machines met een ingebouwde Hatz H50-motor onderhouden. Welke van de twee regeleenheden u aantreft, hangt af van de uitvoering van het blok; beide komen uit de Jaltest-dekking voor Hatz.

Regeleenheden die u kunt benaderen

  • EDC 17 C81: Bosch-motorregeling van de H50-serie.
  • EDC 17 CV54: Tweede uitvoering, zelfde functies.

Wat u kunt doen

  • Foutcodes: Lezen, met omschrijving van de storing.
  • Meetwaarden: Sensorwaarden, met alarmgrenzen.
  • Onderhoud: Intervallen en werk, met rapport.
  • Regeleenheid: Gegevens van de EDC opvragen.

Zo gebruikt u hem

  1. Aansluiting zoeken: Zoek de grijze 4-pins stekker op of naast het motorblok.
  2. Aansluiten: Steek de JDC568A in de aansluiting op de motor.
  3. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel van de Jaltest Link.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies in Jaltest MHE het merk Hatz en de motoruitvoering.

Compatibele voertuigen en toepassingen

Bepalend is de motor, niet de machine. De kabel past op elke Hatz H50-motor met de 4-pins diagnoseaansluiting, of het blok nu in een compacte machine, een hef- of hijswerktuig, een aggregaat of een ander werktuig is ingebouwd.

Hatz:

  • 3H50-serie: 3H50T, 3H50TI, 3H50TIC en 3H50TICD.
  • 4H50-serie: 4H50N, 4H50TI, 4H50TIC en 4H50TICD.
💡
Goed om te weten: De diagnoseaansluiting hoort bij de motor en zit op of naast het motorblok, niet op een vaste plaats in de machine. U herkent hem aan de grijze afgedichte behuizing met de groene pinhouder. Het werktuig zelf kan daarnaast een eigen aansluiting hebben, die u met een andere kabel benadert.

Verpakkingsinhoud

  • 1x Jaltest (JDC568A) | Hatz 4-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Tekniset tiedot

Yleistä

Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
Jaltest (Cojali)
Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
Adapterikaapeli
Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
  • MHE sisäinen kuljetus
Ajoneuvot tai koneet, joihin kaapeli on tarkoitettu. Näin näette nopeasti, sopiiko se työpajanne kohteisiin.Ajoneuvotyypit
  • Nosto- ja trukkilaite

Liitännät

Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V8.4
  • Jaltest Link V9
Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
16-nastainen OBD2
Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
4-napainen OBD

Diagnoositoiminnot

Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa
Näkyykö, milloin seuraava huolto on tarpeen. Hyödyllinen huoltoajan suunnittelussa.Huoltotietojen tarkastelu

Käyttö

Viitenumero
JDC568A
Ohjausyksiköt
EDC 17 C81 ja EDC 17 CV54 (moottorinohjaus)

Muut tekniset tiedot

Toepassing
Hatz H50-motoren
Lengte
30 cm
Nodig om te gebruiken
Jaltest Link met licentie voor Jaltest MHE
