Jaltest  |  SKU: JDC101A

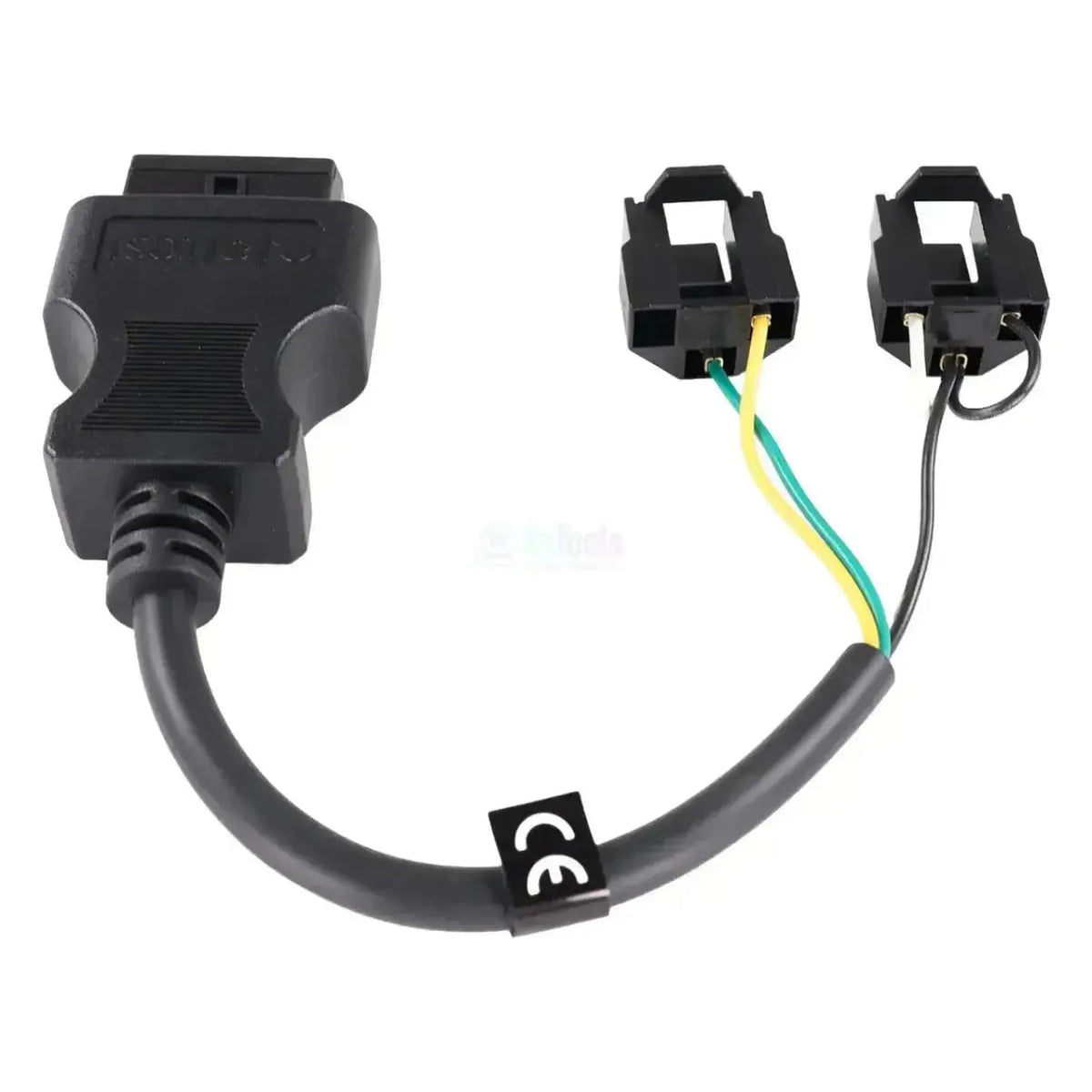

Jaltest (JDC101A) | Haldex Modal (ABS) 3+3-pins OBD – 16-pins OBD2 -liitäntäkaapeli | Perävaunu

€72,95 alv:n kanssa
€60,29 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

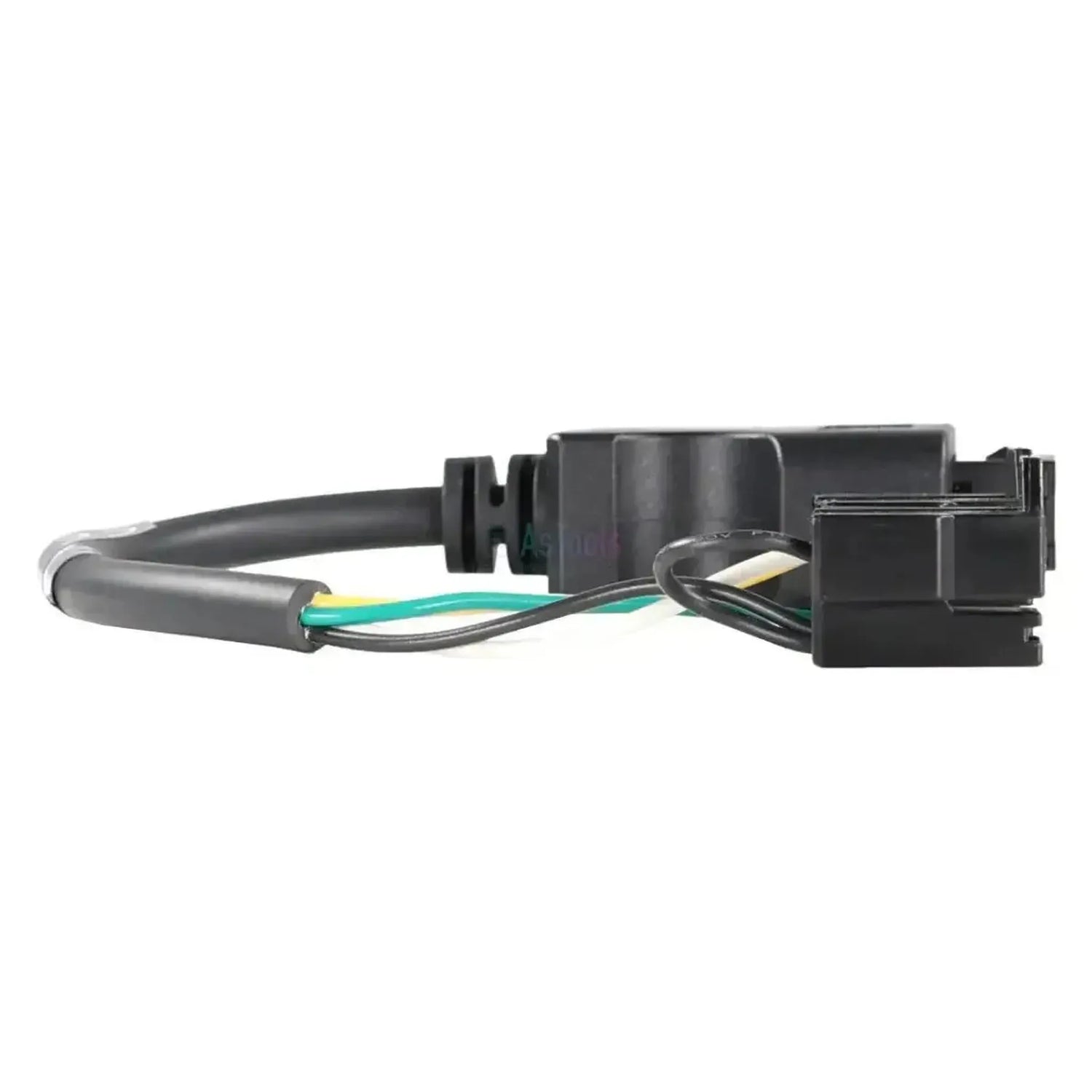

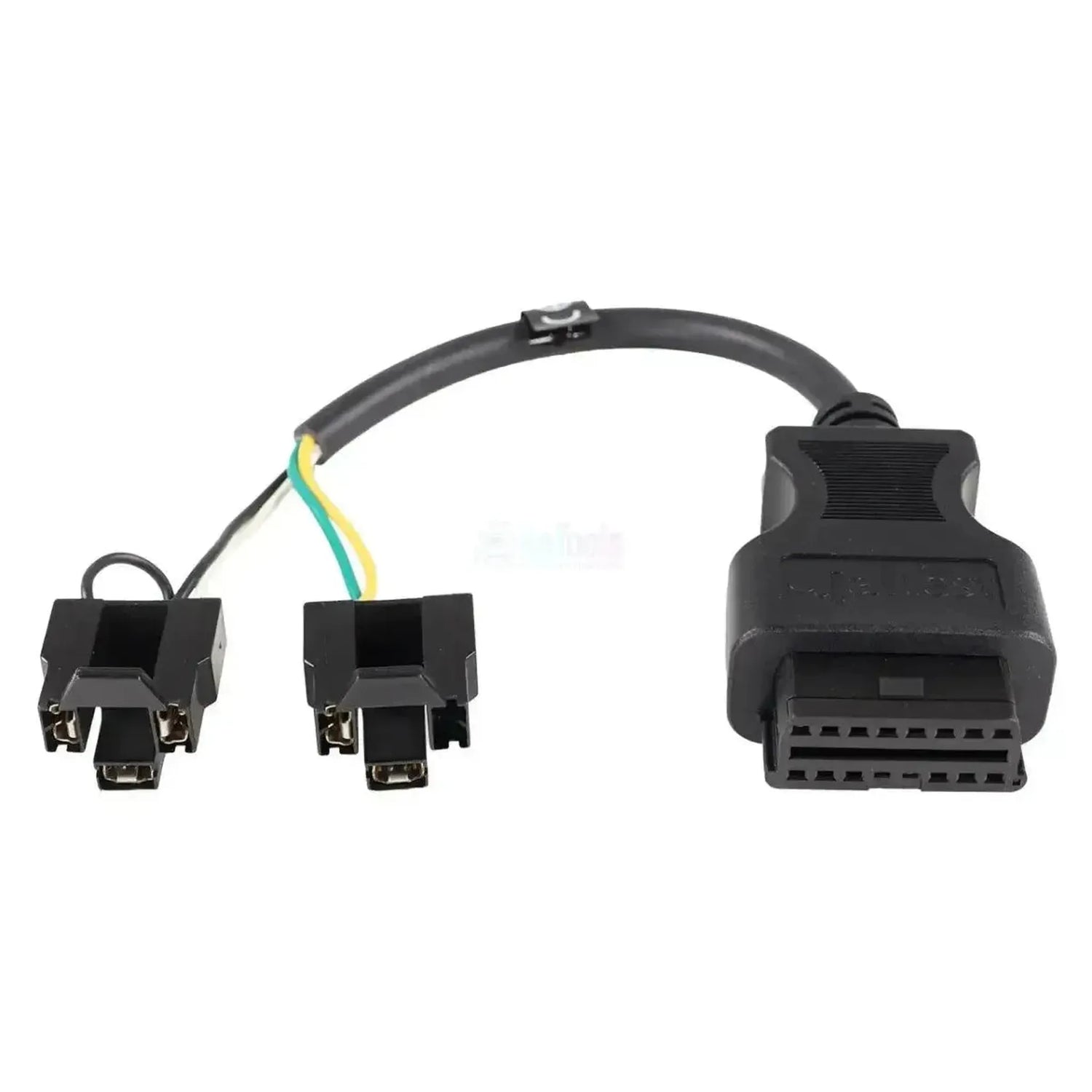

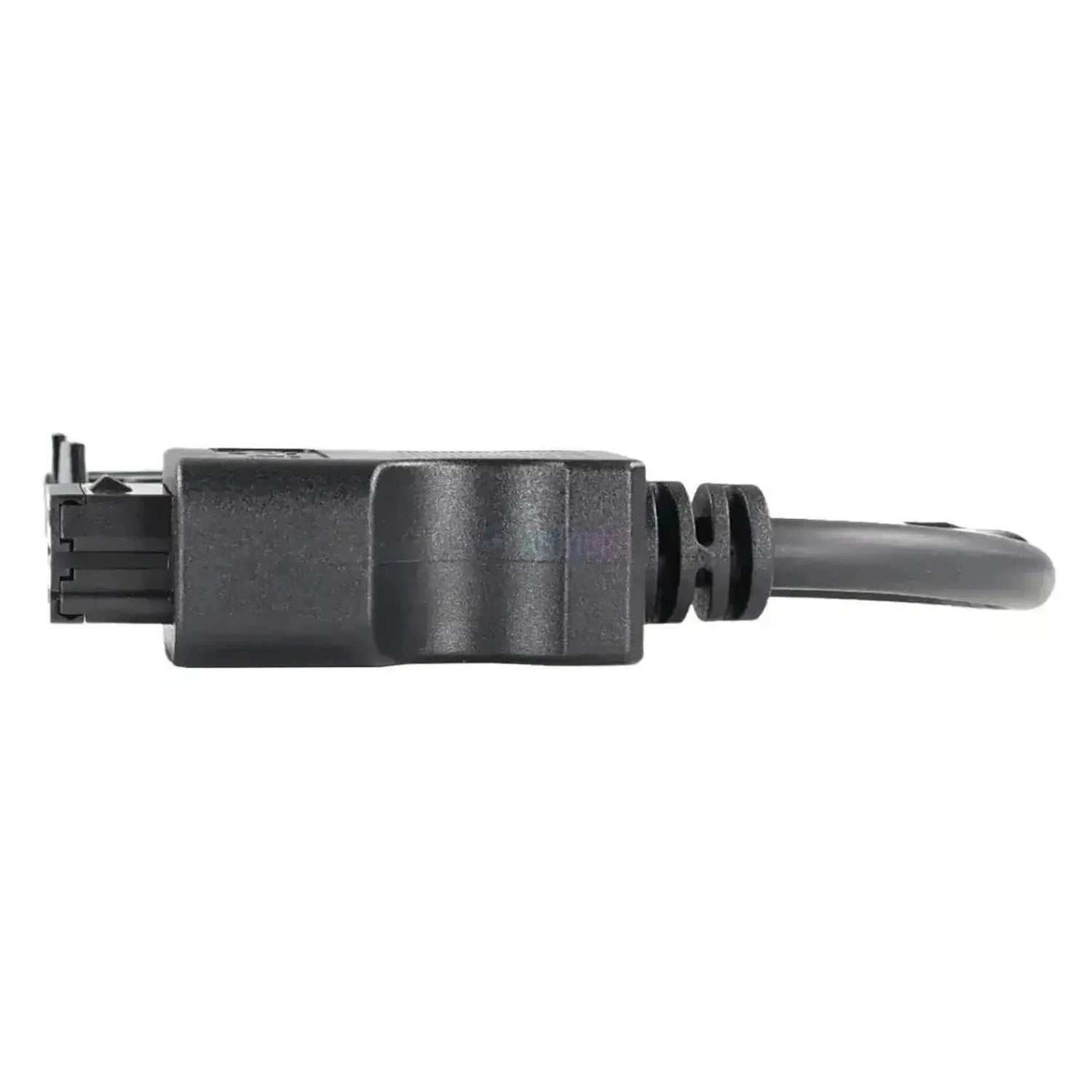

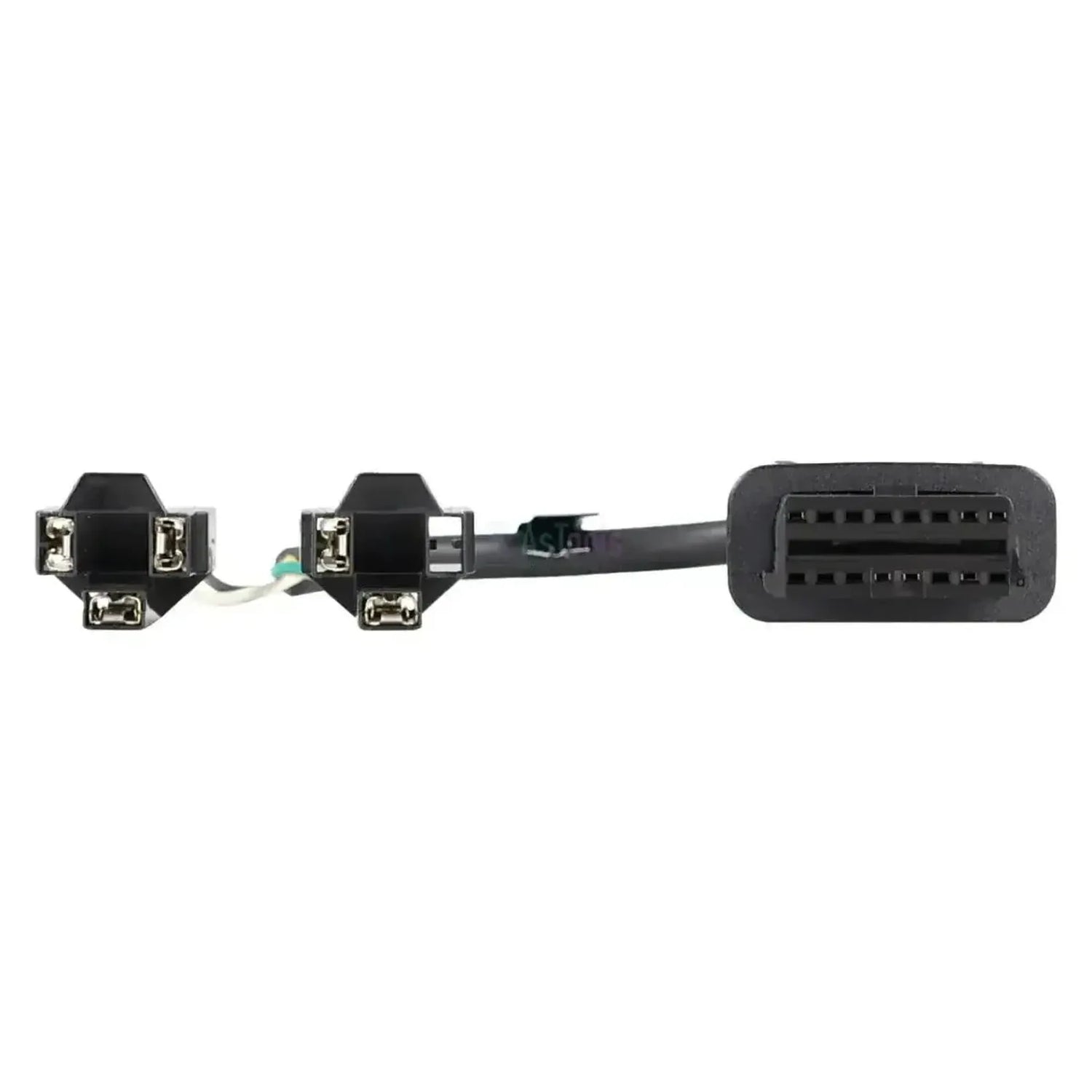

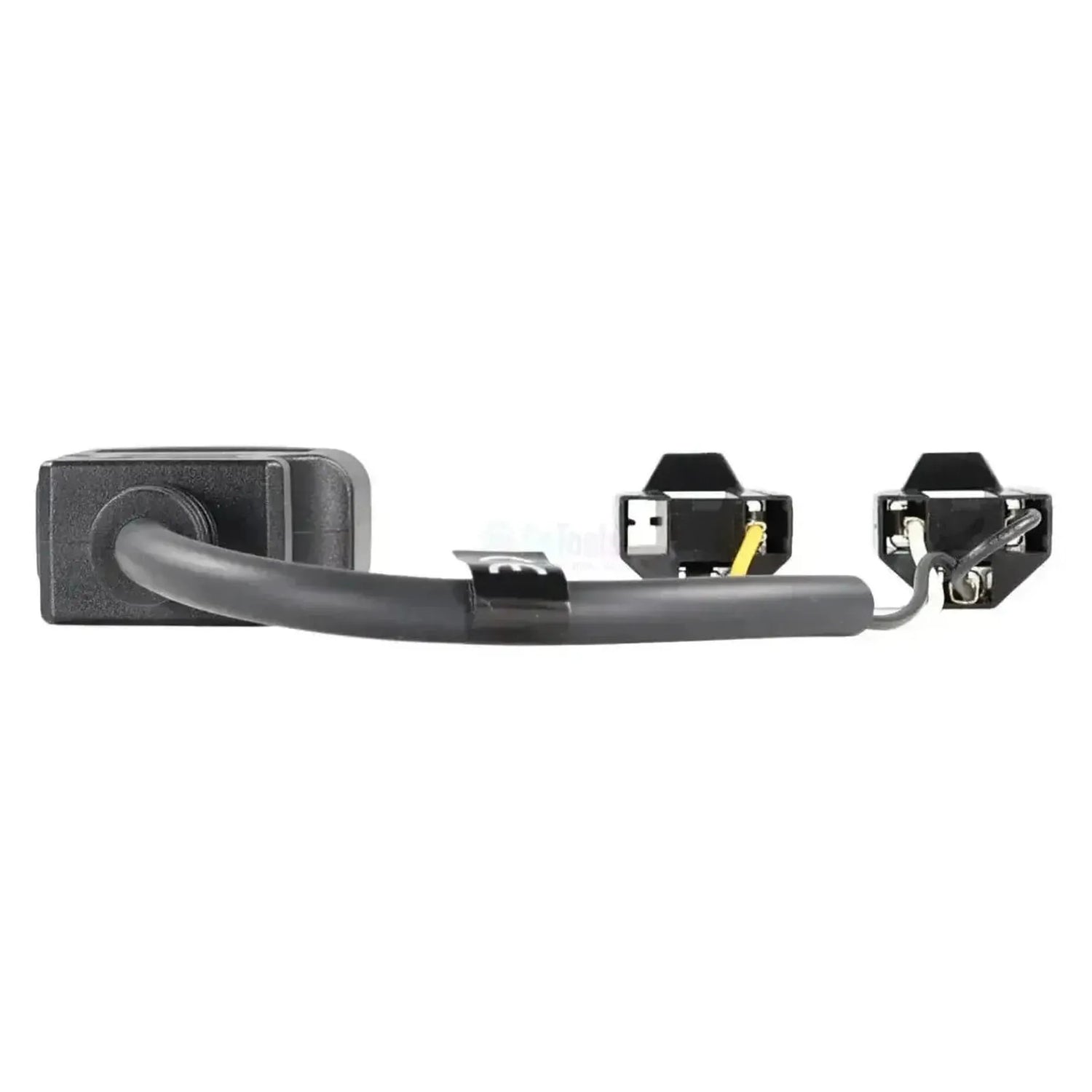

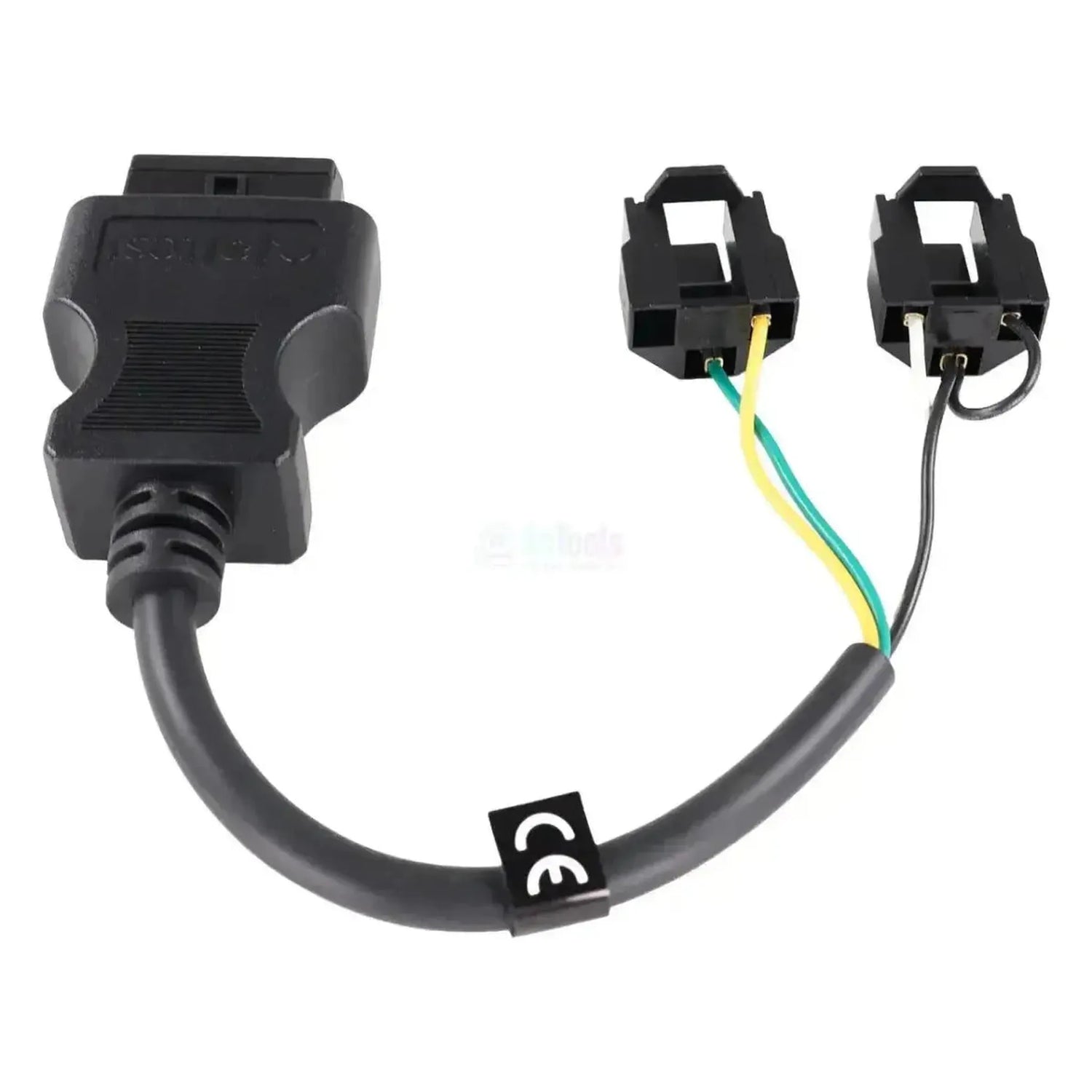

Jaltest JDC101A yhdistää 3+3-nastaisen diagnoosin liitäntöjen Haldex Modal -perävaunun jarrutukseen ja 16-nastaisen OBD2 -tulon Jaltest-diagnostiikkakaapeliisi. OBD2-liittimen takaa lähtee yksi musta johto, joka päättyy kahteen identtiseen mustaan pistokekoteloihin, joissa kummassakin on kolme kammiot. Toisessa kotelossa on kolme messingin väristä litteitten pistokkeita, toisessa kaksi, ja yksi kammio on tyhjä; kaksi kotelo ovat toisistaan yhteydessä valkealla ja vihreällä johtimella. Molempiin koteloihin kuuluu pistokkeita, joten ne eivät muodosta yhteensopivaa paria: kumpikin liittyy omaan messinkilohkonsa Modal-yksikössä. Johto on 28–30 cm pitkä.

Liitännän jälkeen Jaltest-ohjelmisto tavoittaa ABS MODALin, perävaunun ja kuormavaunun lukkiutumisen estojarrutuksen. Yksikköstä luet viakoodit, mittausarvot, ohjausyksikön tiedot ja huoltotiedot; komponenttien ohjaus ja parametrien säätö eivät kuulu tämän järjestelmän piiriin. Koska Haldex-yksikkö on alustalla määräävässä asemassa eikä perävaunu-valmistaja, sama kaapeli sopii erilaisiin perävaunu-merkkeihin. Kaapeli toimii Jaltest Link V8.1:n ja V9:n kanssa ja kuuluu Jaltest CV -moduuliin.

VAHVUUDET

✔Molemmat 3-napaiset pistokekotelon ovat yhdessä johdossa, joten Modal-yksikön liittäminen onnistuu yhdellä kertaa.
✔ABS MODAL kuuluu piiriin viakoodeja, mittausarvoja, ohjausyksikön tietoja ja huoltotietoja sisältäen.
✔Haldex-yksikkö alustalla on määräävä tekijä, ei perävaunu-merkki, minkä vuoksi sama kaapeli sopii erilaisille perävaunuille.
✔Yhteensopiva Jaltest Link V8.1:n ja V9:n kanssa, joten se toimii sekä vanempien että nykyisten liitäntäversioiden kanssa.

HUOMIOITAVAA

✕Vain 3+3-nastaisen Modal-liitännän versioille. Modular-versio käyttää yhtä pyöreää 4-nastaista pistoketta ja kuuluu JDC102A:n piiriin.
✕ABS MODALin osalta kattavuus rajoittuu lukemiseen: Komponenttien ohjaus ja parametrien säätö eivät kuulu kattavuustaulukkoon tässä järjestelmässä.
✕Muut Haldex-järjestelmät — MODULAR/PLC, PLC Select, ITCM, MGX, U-ABS, EB+/TRS ja EPV, EB+-sukupolvet ja rengaspaineen valvonta (TPMS) — kuuluvat erillisinä järjestelminä kattavuuteen, kullakin omalla liitännällään.
✕28–30 cm:n johto on lyhyt, joten työskentelet lähellä ohjausyksikköä alustalla.

Sovellukset ja toiminnot

Tämän liitännän kautta pääset Jaltest-ohjelmistolla perävaunun tai kuormavaunun jarrutuksen säätöihin, eli lukkiutumisen estojarrutukseen, etkä vetävään ajoneuvoon. Alustan systeemisukupolvi määrää, mitä Haldex-yksikköä kohtaat, ei perävaunu-merkki. Alla oleva yksikkö on Jaltestin Haldex-kattavuudesta, jolla on funktiot jotka ovat saatavilla tälle järjestelmälle.

Ohjausyksiköt, joihin pääset

  • ABS MODAL, perävaunun lukkiutumisen estojarrutus: Järjestelmän jarrutuksen säätö, jolle tämä kaapeli on tehty, sisältäen viakoodit, mittausarvot, ohjausyksikön tiedot ja huoltotiedot.

Mitä voit tehdä

  • Lue viat: Pyydä ohjausyksikön virhemuistia tallennettua vikaa kuvaavalla selityksellä.
  • Tarkastele mittausarvoja: Liitettyjen anturien nykyiset arvot sekä ilmoitus, kun arvo on alueen ulkopuolella.
  • Tarkista huollon tiedot: Katso järjestelmän huoltovälit ja kokoa huoltoilmoitus.

Yhteensopivat ajoneuvot ja sovellukset

Määräävä tekijä on pistoke, ei malli. Tämä kaapeli sopii jokaiselle perävaunulle tai kuormavaunulle, jossa Haldex Modal -yksikkö on alustalla kahdella 3-nastaisen liitännällä. Perävaunuille ei ole koskaan säädetty standardoitua diagnoosin liitäntää, minkä vuoksi tämä rakenne jää käyttöön myös uusimmissa perävaunuissa. Perävaunuissa, joissa on yksi pyöreä 4-nastainen Haldex-pistoke, kuuluvat JDC102A:han tai JDC108A:han.

Haldex (rajaus):

  • ABS MODAL: Perävaunun ja kuormavaunun lukkiutumisen estojarrutus, jolle tämä kaapeli on tehty.
  • Alustamerkkej: Ei määräävä; kaapeli seuraa Haldex-yksikköä alustalla.
  • Valmistusvuosi: Ei ratkaiseva; perävaunu ei ole velvoitettava diagnoosiliitin.
💡
Hyvä tietää: Molemmat pistokekotelon sisältävät pistokkeita eikä sovi toisiinsa: kumpikin liittyy omaan messinkilohkoonsa Modal-yksikössä. Tarkista perävaunuista itsestään, miten liitäntä on toteutettu alustalla ennen tilaamista.

Pakkauksen sisältö

  • 1x Jaltest (JDC101A) | Haldex Modal (ABS) 3+3-nastainen OBD – 16-nastainen OBD2 -sovitinkaapeli | Perävaunu

Tekniset tiedot

Spesifikaatio Kuvaus
Merkki Jaltest (Cojali)
Viitteellinen numero JDC101A
Tyyppi Sovitinkaapeli
Soveltuvuus Haldex Modal perävaunun jarrutus (ABS MODAL)
Pituus 28–30 cm
Laitteisto Jaltest Link V8.1 ja V9
Ajoneuvon puoleinen liitäntä 3+3-nastainen OBD (kaksi mustaa 3-nastaista pistokekotelo pistokkeineen)
Laitteen puolen liitäntä 16-nastainen OBD2
Ohjainyksiköt ABS MODAL (perävaunun lukkiutumisen estojarrutus)
Segmentti Perävaunu
Jaltest-moduuli Jaltest CV (liikennekalusto)
