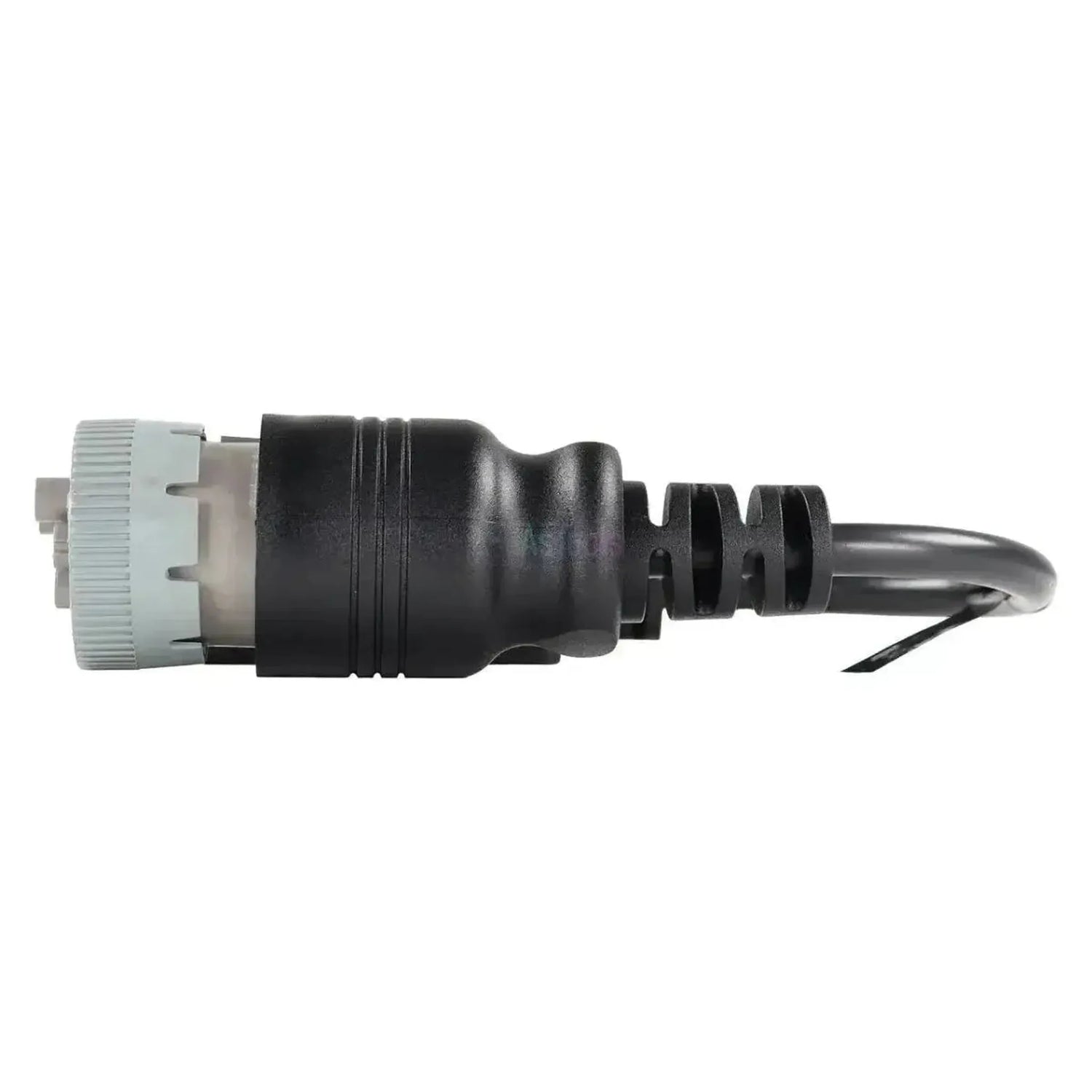

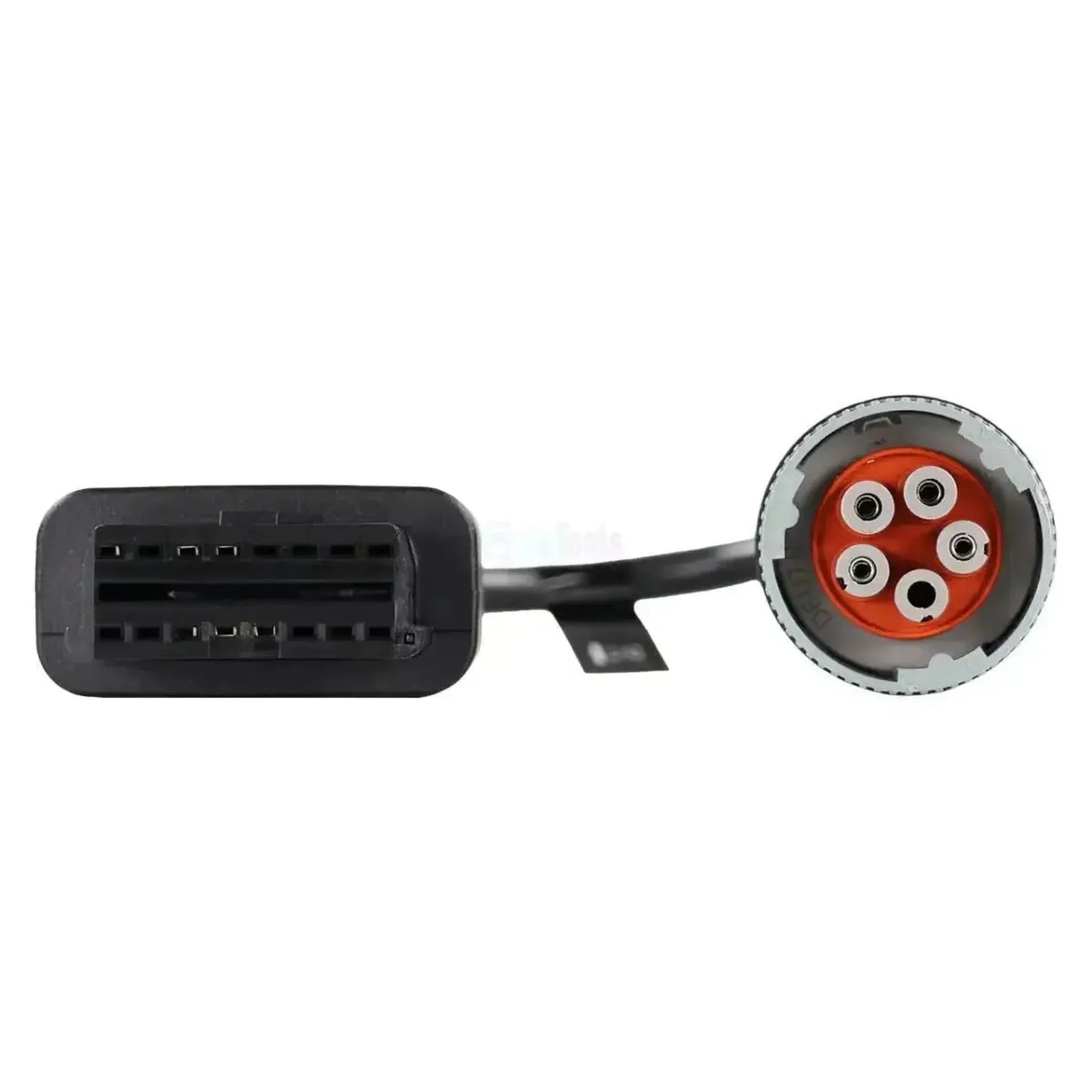

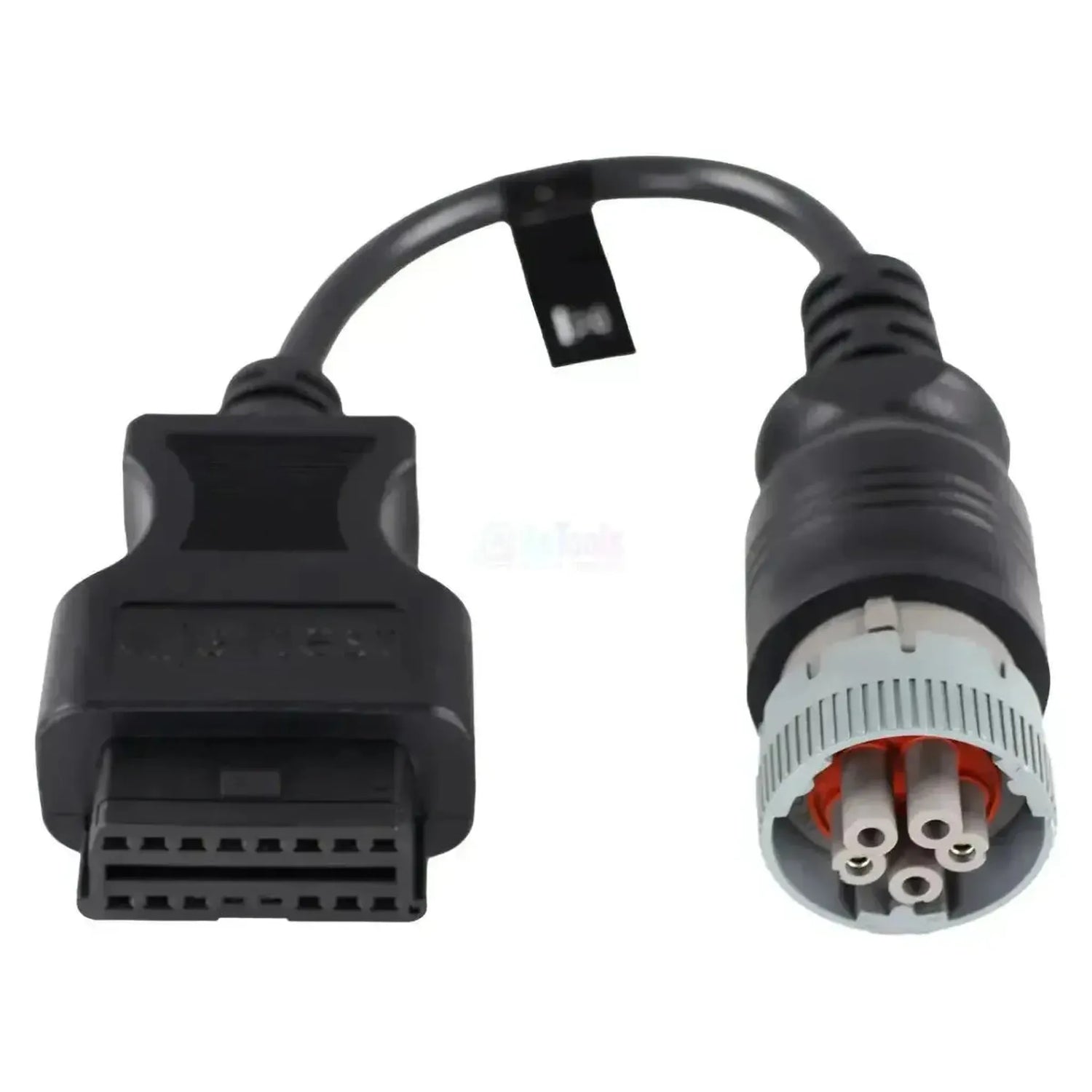

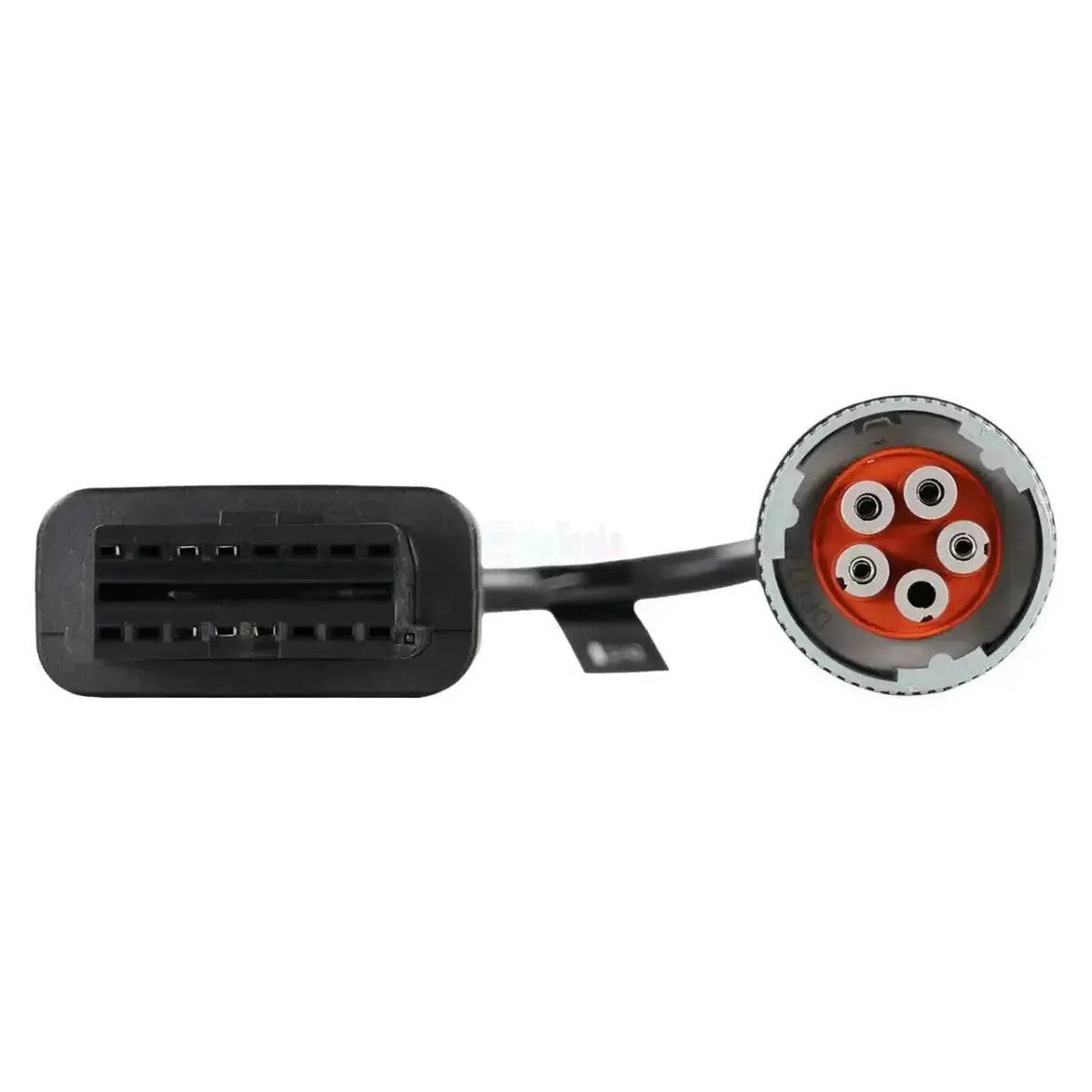

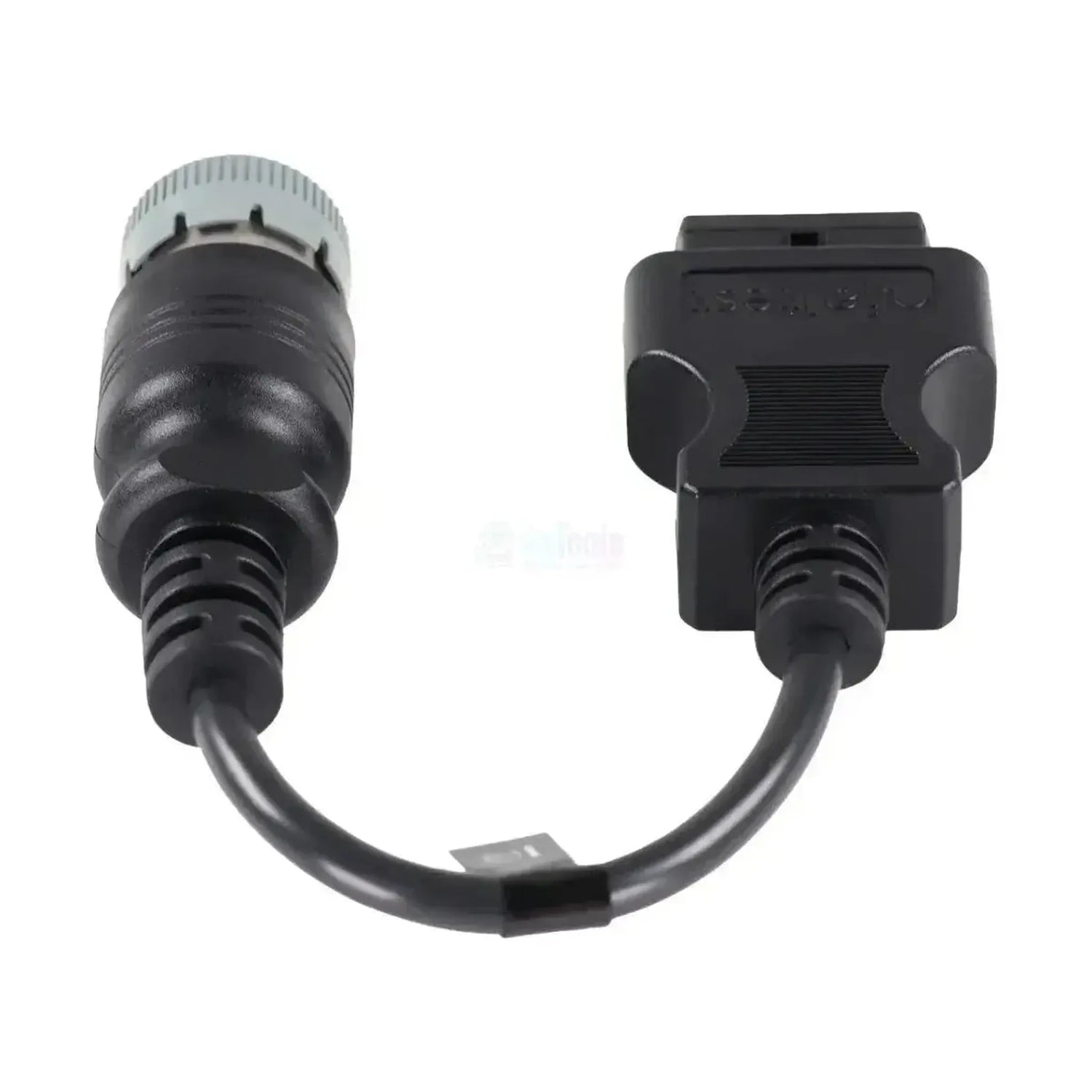

De Jaltest JDC558A brengt de 5-pins diagnoseaansluiting van Genie-hoogwerkers, schaarhoogwerkers en verreikers over op de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde Deutsch-connector met een grijze getande koppelring, een rode afdichting en vijf grijze contactbussen; de merknaam staat in de grijze kunststof gegoten. Het snoer is 30 cm lang en loopt recht de stekker in.
Met de kabel aangesloten bereikt de Jaltest-software de machinecomputer MCM en de motorregeling die in de machine zit. Genie bouwt uiteenlopende motoren in, dus achter dezelfde stekker treft u de Perkins-regelingen 404D/404F en ECM Perkins, de Deutz-regelingen EMR4 (EDC 17 CV52/CV54) en EMR5 (EDC MD1), de E-CDIS van Kubota, de EControls ECM 4G van de benzine- en LPG-uitvoeringen of de 854E van de zwaardere verreikers. Op de S-serie komt het instrumentenpaneel ALC-500 erbij; de kabel werkt met de Jaltest Link V8.1 en V9.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de hoogwerker, schaarhoogwerker of verreiker. Achter de 5-pins aansluiting zit de machinecomputer MCM en, afhankelijk van de ingebouwde motor, een van de motorregelingen hieronder.
Regeleenheden die u kunt benaderen
- MCM: Machinecomputer.
- 404D/404F (J1939, PDL): Perkins, kleinere diesels.
- ECM Perkins: Tier 3 en Stage III A, verreikers.
- EMR4 - EDC 17 CV52/CV54: Deutz, commonrail.
- EMR5 - EDC MD1: Deutz, commonrail.
- E-CDIS: Kubota-motoren.
- EControls ECM 4G: Benzine en LPG.
- 854E (J1939): Zwaardere verreikers.
- ALC-500: Instrumentenpaneel S-serie.
Wat u kunt doen
- Foutcodes: Lezen en wissen per regeleenheid.
- Meetwaarden: In cijfers en grafiek bekijken.
- Onderhoud: Intervallen en servicerapport.
- Aanvullende acties: Waar Jaltest ze aanbiedt.
Zo gebruikt u hem
- Stekker zoeken: Zoek de 5-pins stekker bij de onderbediening.
- Aansluiten: Steek de JDC558A in en draai de ring vast.
- Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
- Contact aan: Zet het contact van de machine aan.
- Uitlezen: Kies Genie en de serie in Jaltest MHE.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. De kabel past op elke Genie-machine met de ronde 5-pins Deutsch-aansluiting bij de onderbediening. Hieronder staan de series in de Jaltest MHE-dekking; de exacte plaats van de aansluiting verschilt per serie.
Genie:
- S-60 Series: Telescoophoogwerker.
- S-80 Series: Telescoophoogwerker.
- S-120 Series: Telescoophoogwerker.
- Z-40 Series: Knikarmhoogwerker.
- Z-60 Series: Knikarmhoogwerker.
- Z-80 Series: Knikarmhoogwerker.
- GS-3200 Series: Schaarhoogwerker.
- GTH-4000 Series: Verreiker.
Verpakkingsinhoud
- 1x Jaltest (JDC558A) | Genie 5-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen
Tekniset tiedot
Yleistä
- Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
- Jaltest (Cojali)
- Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
- Adapterikaapeli
- Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
- MHE sisäinen kuljetus
- Ajoneuvot tai koneet, joihin kaapeli on tarkoitettu. Näin näette nopeasti, sopiiko se työpajanne kohteisiin.Ajoneuvotyypit
- Nosto- ja trukkilaite
Liitännät
- Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
- Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
- 16-nastainen OBD2
- Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
- 5-napainen OBD
Diagnoositoiminnot
- Voidaanko vikakoodit lukemisen lisäksi myös poistaa. Joissakin järjestelmissä koodit voi vain lukea.Vikakoodien poisto
- Kyllä
- Näkyykö, milloin seuraava huolto on tarpeen. Hyödyllinen huoltoajan suunnittelussa.Huoltotietojen tarkastelu
- Kyllä
Käyttö
- Mihin Jaltest-kaapelisarjaan tämä kaapeli kuuluu. Jos sarja on jo hallussanne, kaapeli voi olla jo teillä.Kuuluu kaapelisarjaan
- MHE-johtosarja nostolavat ja teleskooppikuormaajat
- Viitenumero
- JDC558A
Muut tekniset tiedot
- Toepassing
- Genie hoogwerkers, schaarhoogwerkers en verreikers
- Lengte
- 30 cm
- Regeleenheden
- MCM, 404D/404F en ECM Perkins, EMR4 - EDC 17 CV52/CV54 en EMR5 - EDC MD1, E-CDIS, EControls ECM 4G, 854E en ALC-500
- Jaltest-module
- Jaltest MHE (intern transport- en hijsmaterieel)
- Onderdeel van kabelset
- MHE-kabelset hoogwerkers en verreikers (70002028)
- Nodig om te gebruiken
- Jaltest Link V8.1 of V9 met licentie voor Jaltest MHE
