Jaltest  |  SKU: JDC628A

Jaltest (JDC628A) | Evinrude (NMEA 2000) 5+5-nastainen OBD – 16-nastainen OBD2 -sovitinkaapeli | Veneenjäähdytin

€186,95 alv:n kanssa
€154,50 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

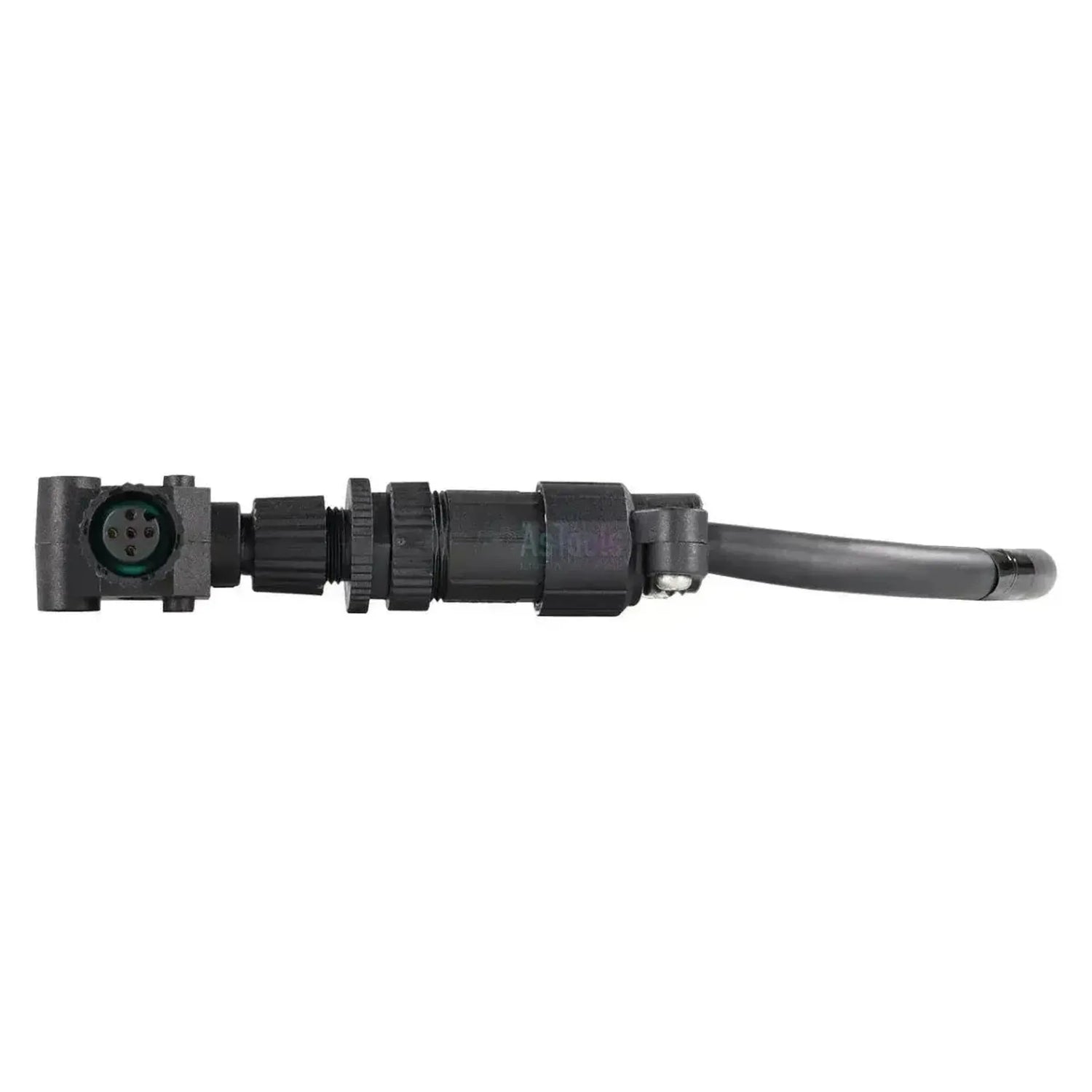

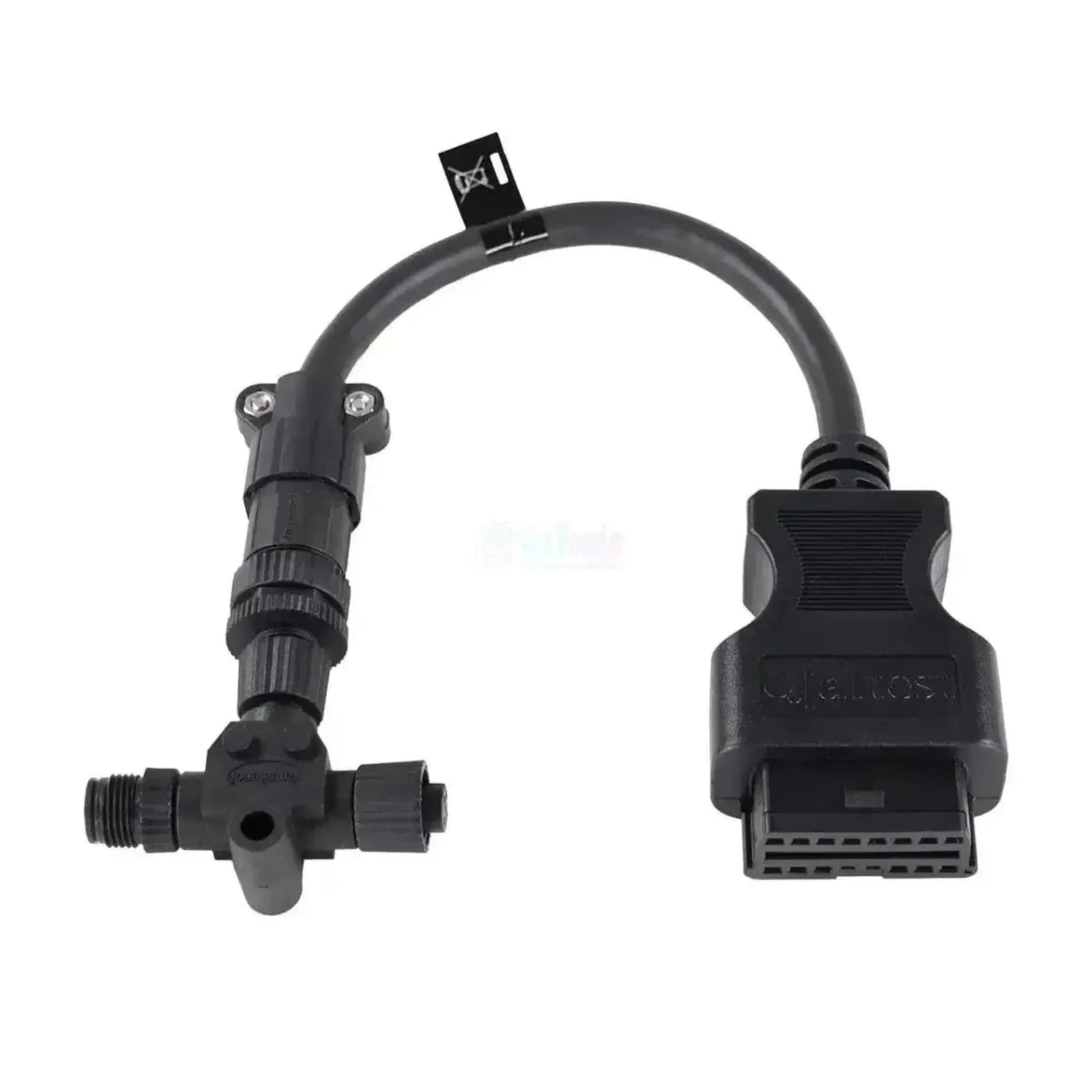

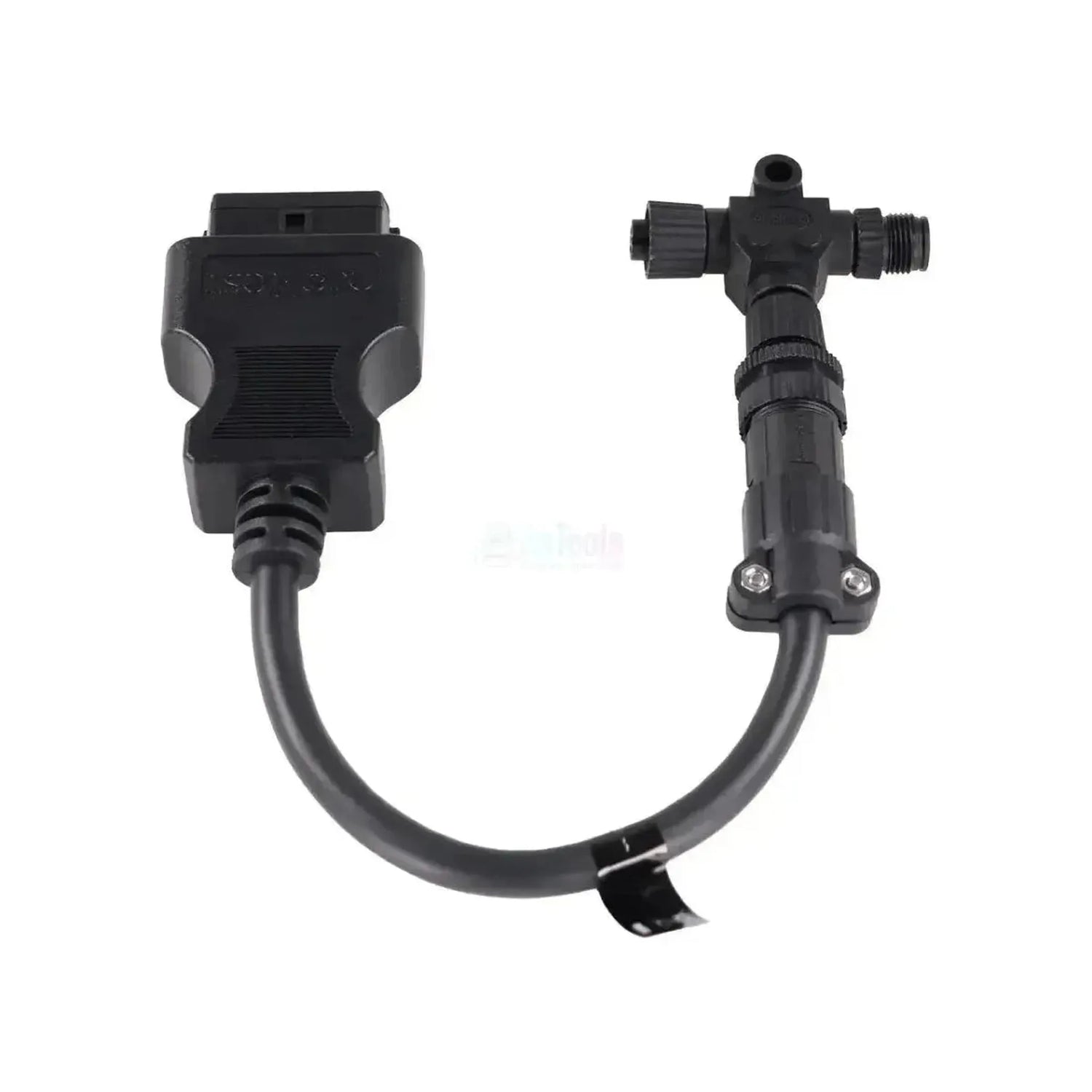

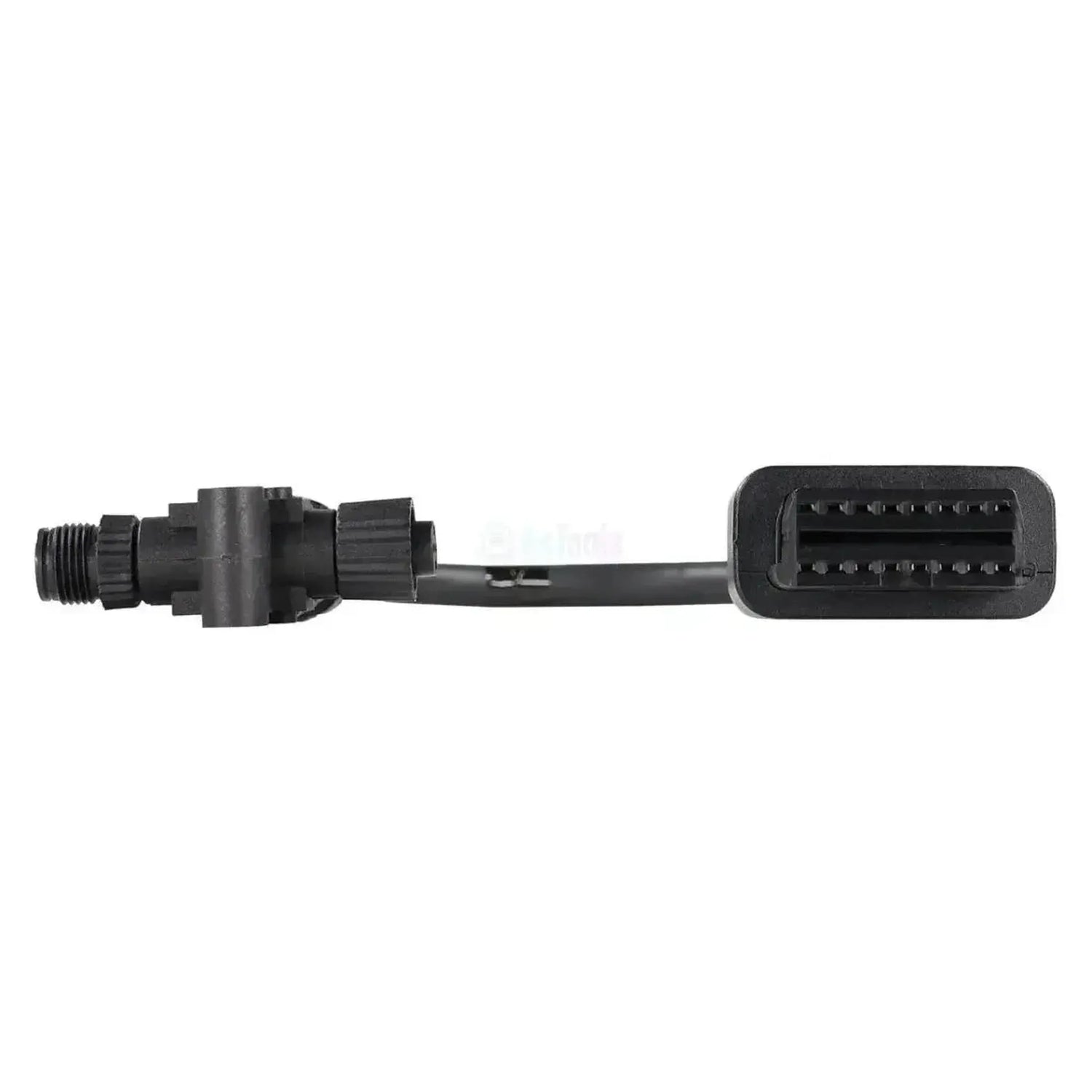

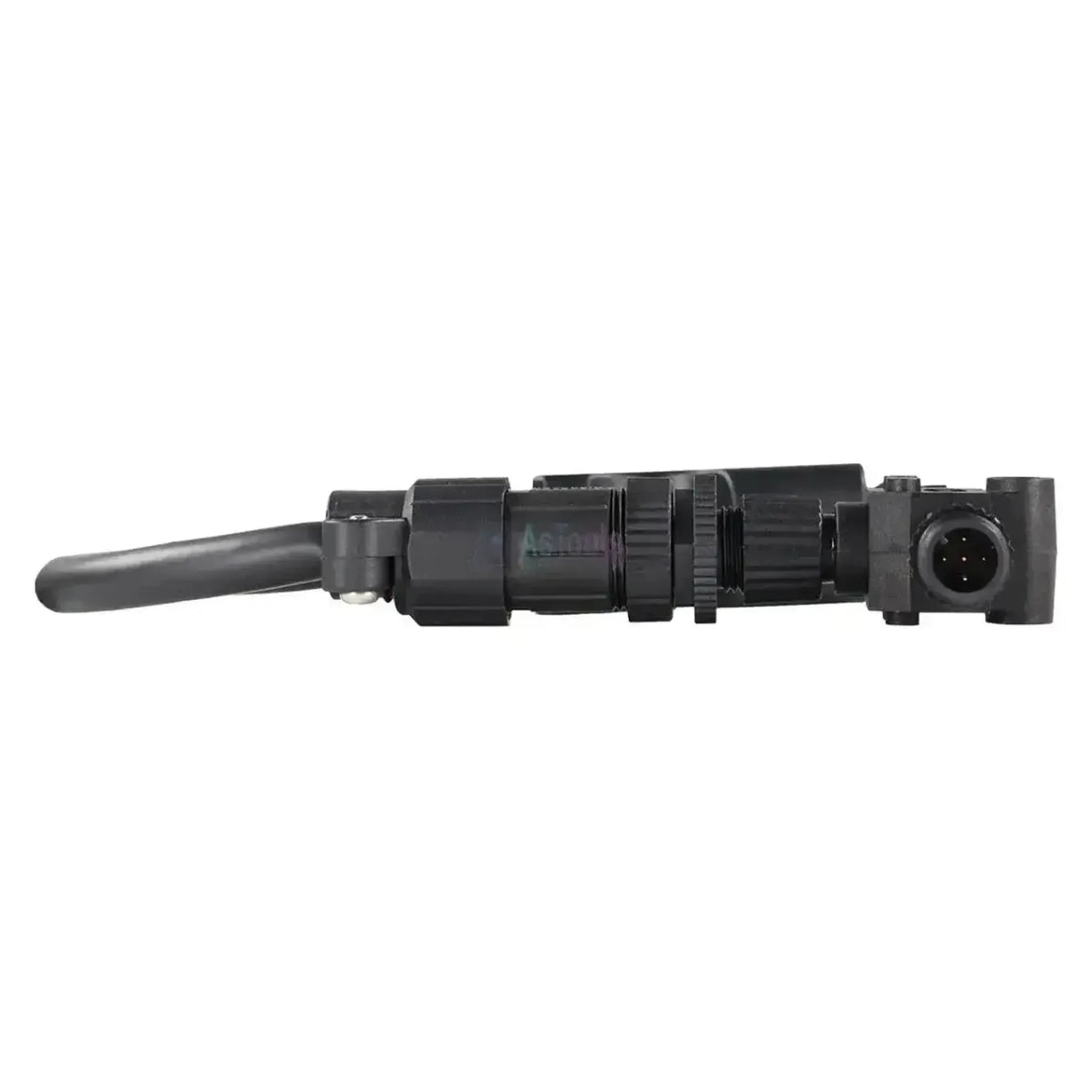

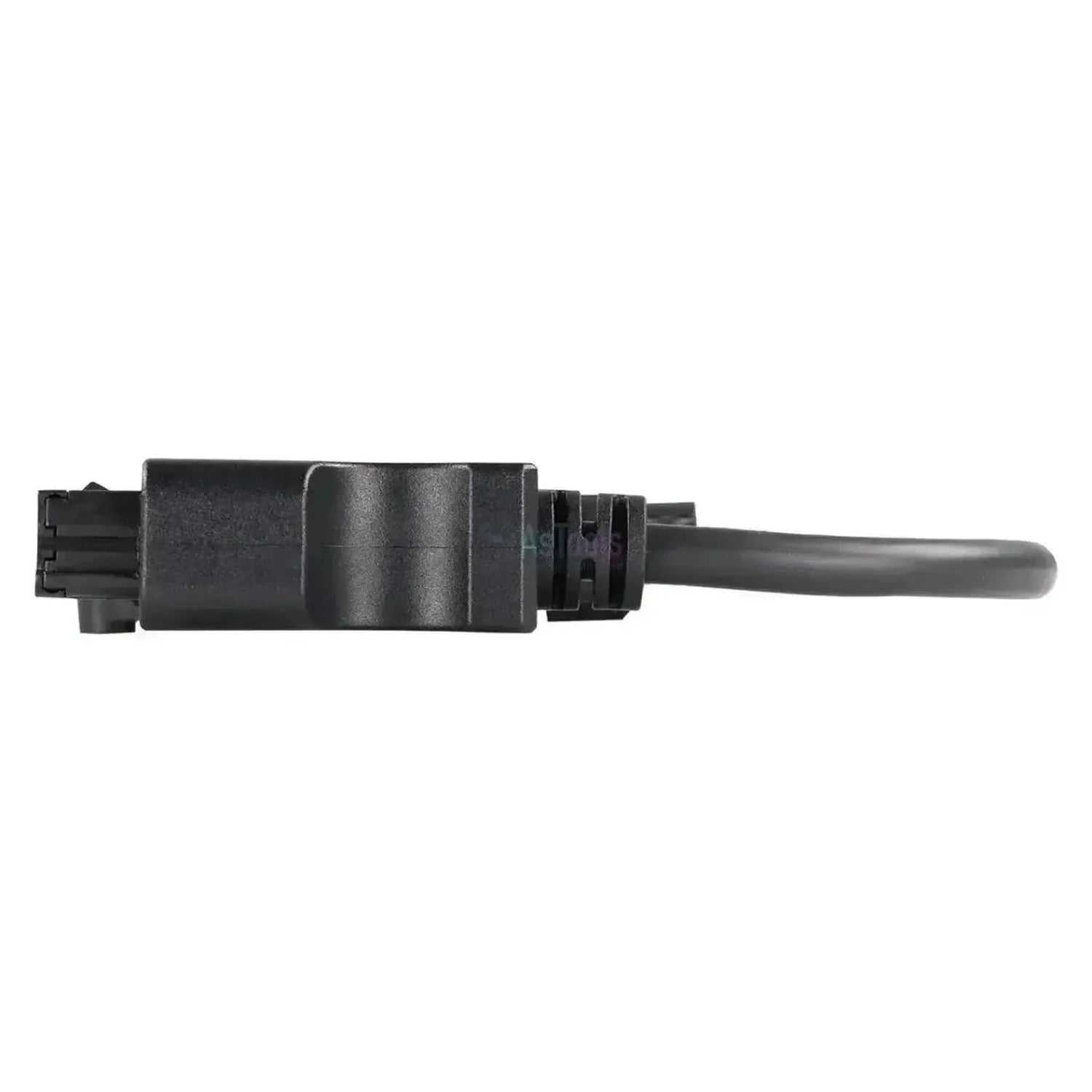

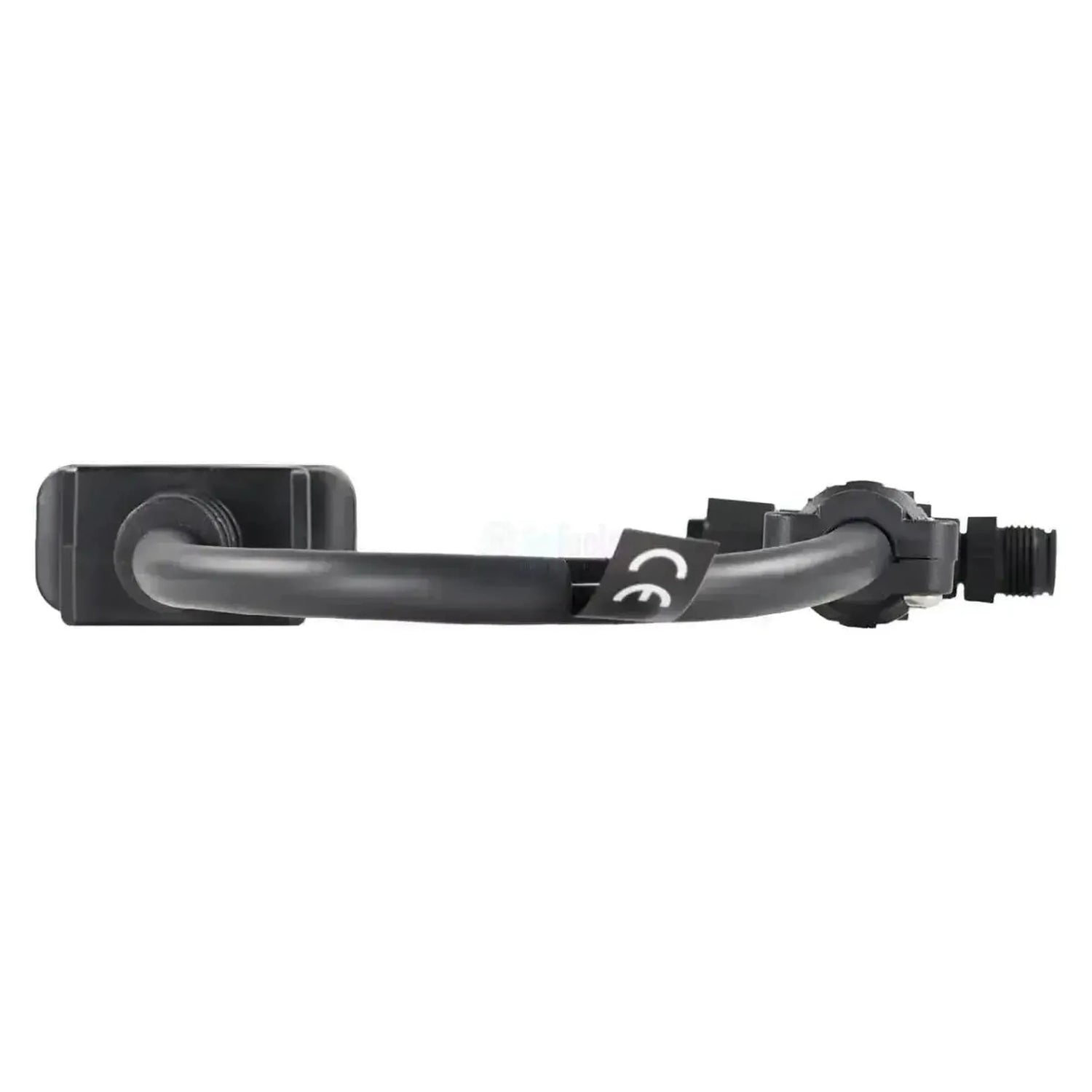

De Jaltest JDC628A gaat niet naar een stekker op de motor, maar naar het NMEA 2000-netwerk van de boot. Het kabeleinde draagt een T-stuk met drie ronde schroefaansluitingen: Een stekker met vijf pennen, een stekker met vijf bussen en daartussen de aftakking met het snoer. Zo komt het T-stuk in de netwerkstam en blijft de rest van de apparatuur aangesloten. Aan het andere einde zit de 16-pins OBD2-stekker; de kabel meet 28 tot 30 cm.

Via het netwerk benadert de Jaltest-software de regeleenheden van de Evinrude E-TEC G2-installatie: De motorregeling EMM G2 met de volledige functieset en de EST, de elektronische module van de gashendelbediening. De verbinding werkt alleen als het netwerk gevoed is en de motor eraan hangt. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Bereikt de EMM G2 met de volledige functieset: Foutcodes, meetwaarden, componenten aansturen, parameters, kalibratie en onderhoud resetten.
✔Geeft ook toegang tot de EST, de elektronische module van de gashendelbediening.
✔Het T-stuk geeft de netwerkstam aan beide zijden weer door, zodat de overige apparatuur aan boord aangesloten blijft terwijl u meet.
✔Met live meekijken volgt u de waarden van de motorregeling in realtime terwijl de motor draait.

AANDACHTSPUNTEN

✕Op de EST ontbreken reset en live meekijken; van de hendelmodule leest u foutcodes, meetwaarden, ECU-gegevens, parameters en kalibratie.
✕U heeft een NMEA 2000-netwerk aan boord nodig waaraan de motor hangt, met een koppeling in de stam die u los kunt draaien en met spanning erop.
✕Alleen voor de NMEA 2000-uitvoering; dezelfde EMM G2 bestaat ook in een seriële uitvoering met een eigen aansluiting.
✕De oudere E-TEC, FICHT RAM en EFI-motoren hebben de gewone EMM zonder G2-netwerk; daarvoor is de JDC609.9 bestemd.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Evinrude E-TEC G2-motoren met de Jaltest Link uitlezen. Omdat de kabel in de netwerkstam zit, ziet u wat de motor over dat netwerk meldt.

Regeleenheden die u kunt benaderen

  • EMM G2 (NMEA 2000): Motorregeling.
  • EST: Hendelmodule gashendelbediening.

Wat u kunt doen

  • Foutcodes: Op de EMM G2 en de EST.
  • Meetwaarden: Actuele sensorwaarden.
  • Componenten: Aansturen op beide eenheden.
  • Parameters en kalibratie: Op beide eenheden.
  • Onderhoud resetten: Op de motorregeling.
  • Live meekijken: Op de motorregeling.

Zo gebruikt u hem

  1. Stam zoeken: Zoek een losdraaibare koppeling in de netwerkstam.
  2. T-stuk plaatsen: Draai het T-stuk tussen de twee netwerkdelen.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Netwerk voeden: Zet de spanning op het netwerk.
  5. Uitlezen: Kies Evinrude en het G2-model.

Compatibele voertuigen en toepassingen

Bepalend is het netwerk, niet het model. Deze kabel hoort bij de Evinrude E-TEC G2-buitenboordmotoren die hun gegevens over een NMEA 2000-netwerk versturen. Onderstaande modellen staan in de Jaltest Marine-dekking; of uw installatie het netwerk heeft, ziet u aan de ronde schroefkoppelingen in de stam achter het instrumentenpaneel.

Evinrude (E-TEC G2, NMEA 2000):

  • E-TEC G2 150: Ook de 150 HO.
  • E-TEC G2 175: Standaarduitvoering.
  • E-TEC G2 200: Ook de 200 HO.
  • E-TEC G2 225: Ook de 225 HO.
  • E-TEC G2 250: Ook de 250 HO.
  • E-TEC G2 300: Standaarduitvoering.
💡
Goed om te weten: Deze kabel wordt in de netwerkstam gezet, niet op de motor gestoken. U heeft dus een NMEA 2000-netwerk aan boord nodig waaraan de motor hangt, plus een koppeling in die stam die u open kunt draaien om het T-stuk ertussen te zetten. Volg de netwerkstam en zoek een losdraaibare koppeling voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC628A) | Evinrude (NMEA 2000) 5+5-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot

Tekniset tiedot

Yleistiedot

Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
Jaltest
Tuotteen tyyppi: erillinen välijohto, sovitin ilman johtoa tai täydellinen sarja.Tuotetyyppi
Välijohto
Johtosarja, johon tämä johto myös kuuluu. Jos sarja on jo hankittu, johtoa ei tarvitse ostaa erikseen.Osa johtosarjaa
Marine-johtosarja

Soveltuvuus

Minkä merkkisen diagnoosilaitteen kanssa johto toimii. Yhden merkin johto ei yleensä sovi toisen merkin testeriin.Soveltuva diagnoosilaite
  • Jaltest
Mihin Jaltest Link -liitännän versioon johto sopii. Jotkin johdot toimivat vain uusimmassa V9-versiossa.Jaltest Link -versio
  • Link V8.1
  • Link V9
Mitä Jaltest-moduulia johdon käyttö edellyttää. Ilman oikeaa lisenssiä johto ei toimi.Jaltest-ohjelmistomoduuli
  • Marine

Liitännät

Liitin, joka kytketään ajoneuvon tai koneen diagnoosiliitäntään. Sen tulee sopia täsmälleen.Liitäntä ajoneuvon puolella
5+5-napainen NMEA 2000
Liitin diagnoosilaitteen tai liitännän puolella. Yleensä 16-nastainen OBD2-liitin.Liitäntä laitteen puolella
16-nastainen OBD2

Diagnoositoiminnot

Näette antureiden todelliset mittausarvot ajoneuvon käydessä. Hyödyllinen vikojen jäljittämisessä.Reaaliaikaisten tietojen katselu
Voitte käyttää osia itse testataksenne, ovatko ne rikki. Se vähentää vianetsintää.Komponenttien ohjaus
Voitte muuttaa ohjausyksiköiden asetuksia ja suorittaa kalibrointeja korjauksen tai osan vaihdon jälkeen.Parametrit ja kalibroinnit
Voitte nollata huoltoilmoituksen tai huoltovälin huollon jälkeen.Huollon nollaus

Mitat ja paino

Johdon pituus. Pidempi johto antaa enemmän liikkumavaraa, kun liitäntä on vaikeasti tavoitettavissa.Johdon pituus
30 cm
Ohjausyksiköt
EMM G2 (moottorinohjaus), EST (vipumoduuli)
Viitenumero
JDC628A

Muut tekniset tiedot

Toepassing
Evinrude E-TEC G2 met NMEA 2000-netwerk
Lengte
28 - 30 cm
Segment
Motorboot
Onderdeel van kabelset
Marine-kabelset buitenboord (70002025)
Nodig om te gebruiken
Jaltest Link V8.1 of V9, een gevoed NMEA 2000-netwerk en een licentie voor Jaltest Marine
