Jaltest  |  SKU: JDC609A

Jaltest (JDC609A) | Evinrude 3-nastainen OBD – 16-nastainen OBD2 Sovitinkaapeli | Motorvene

€78,95 alv:n kanssa
€65,25 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

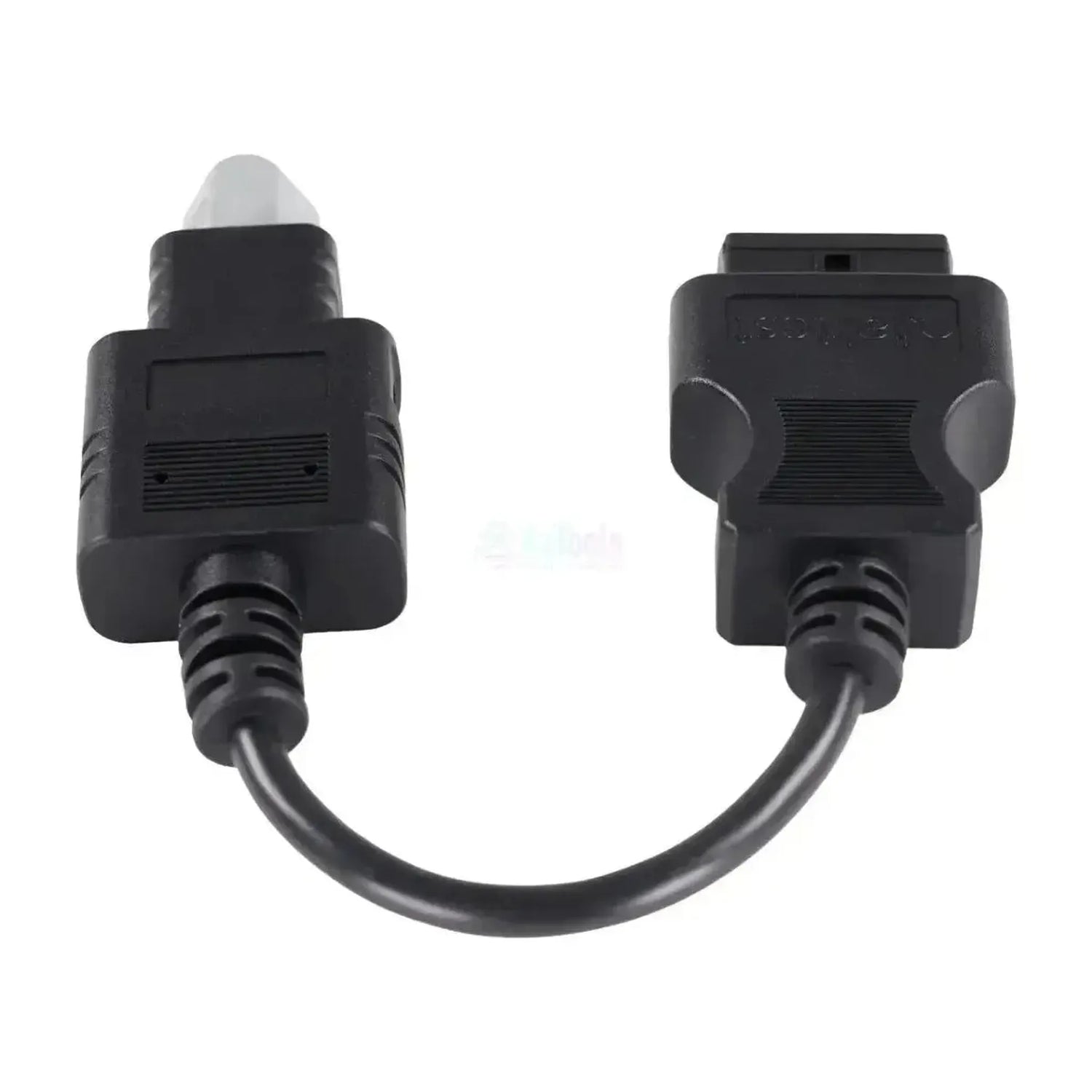

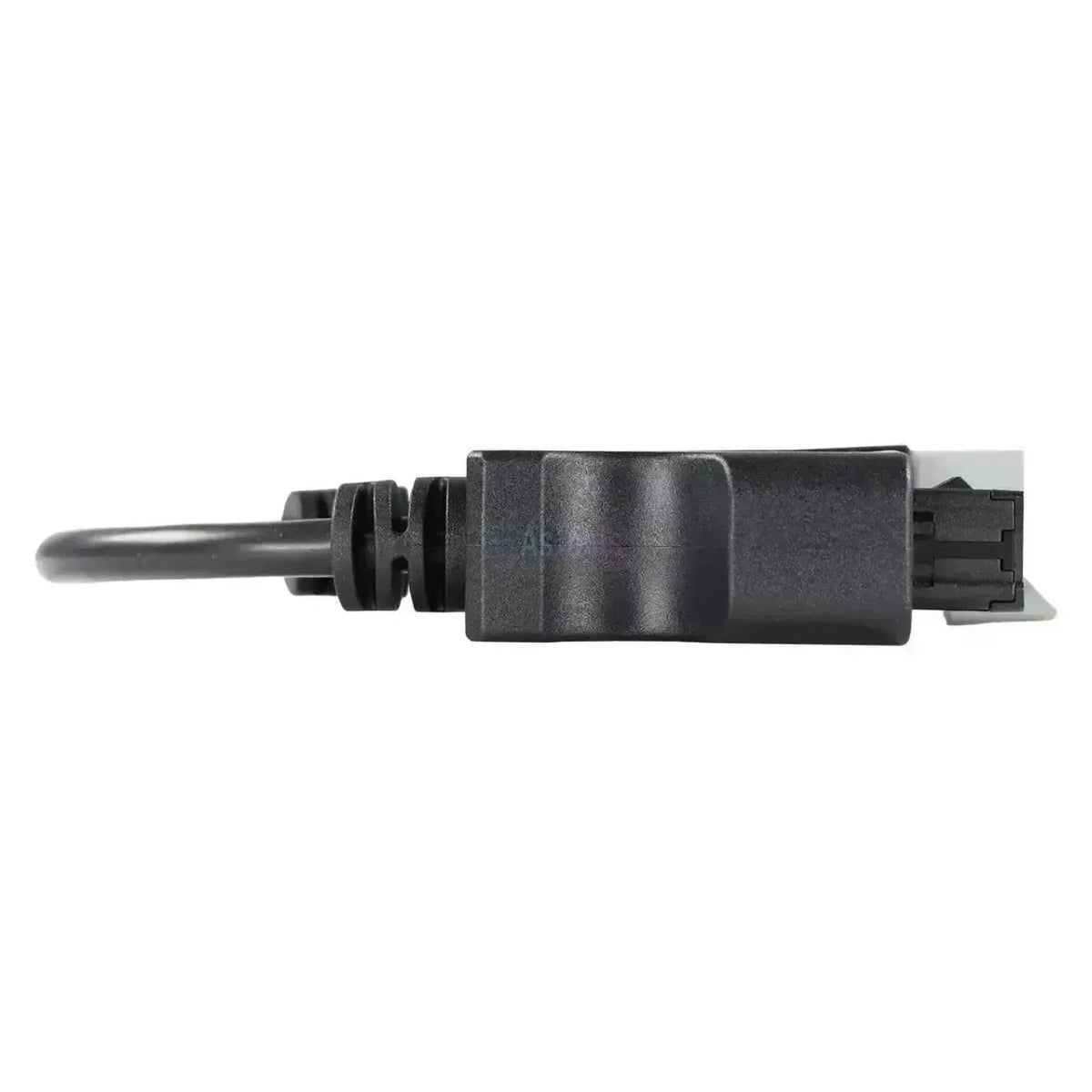

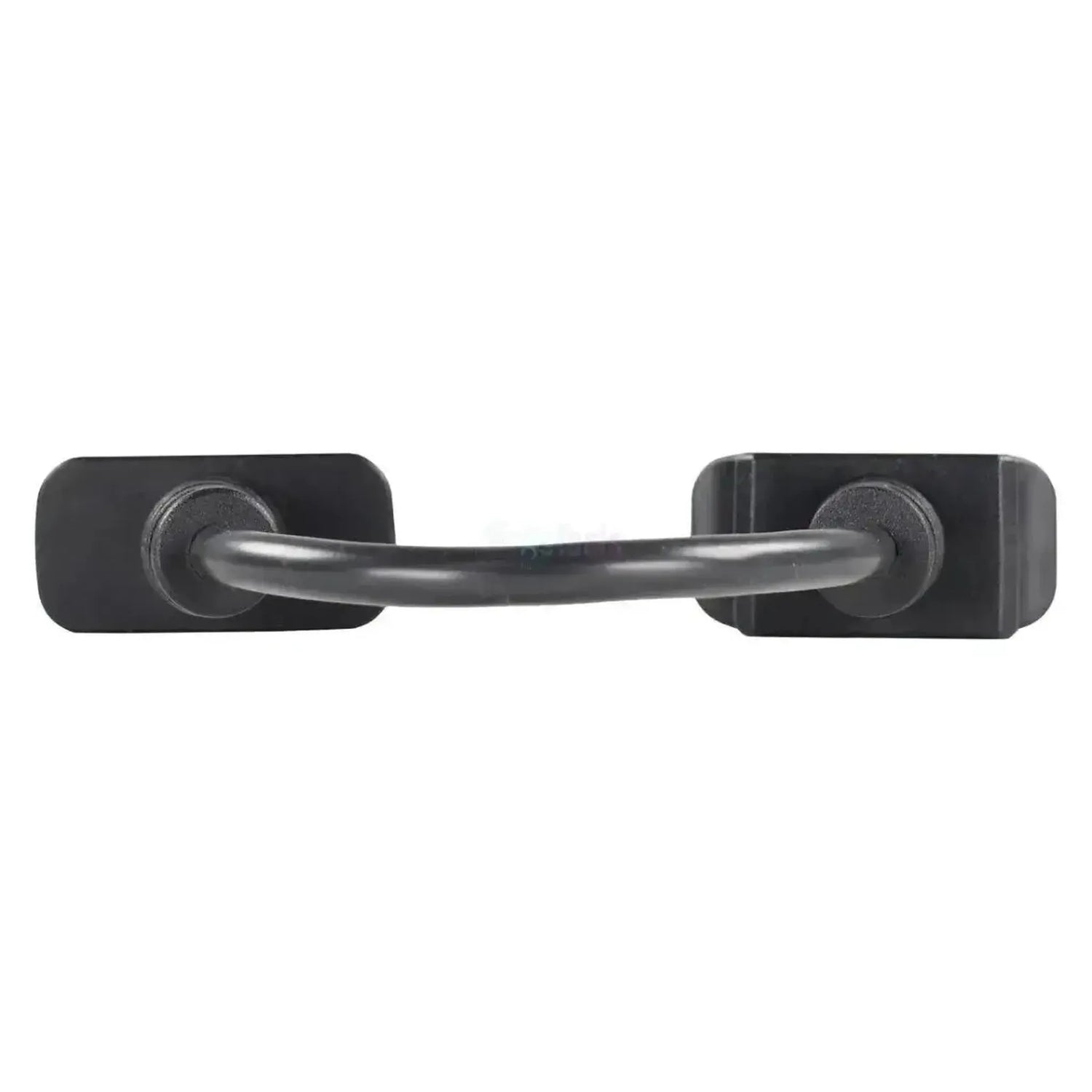

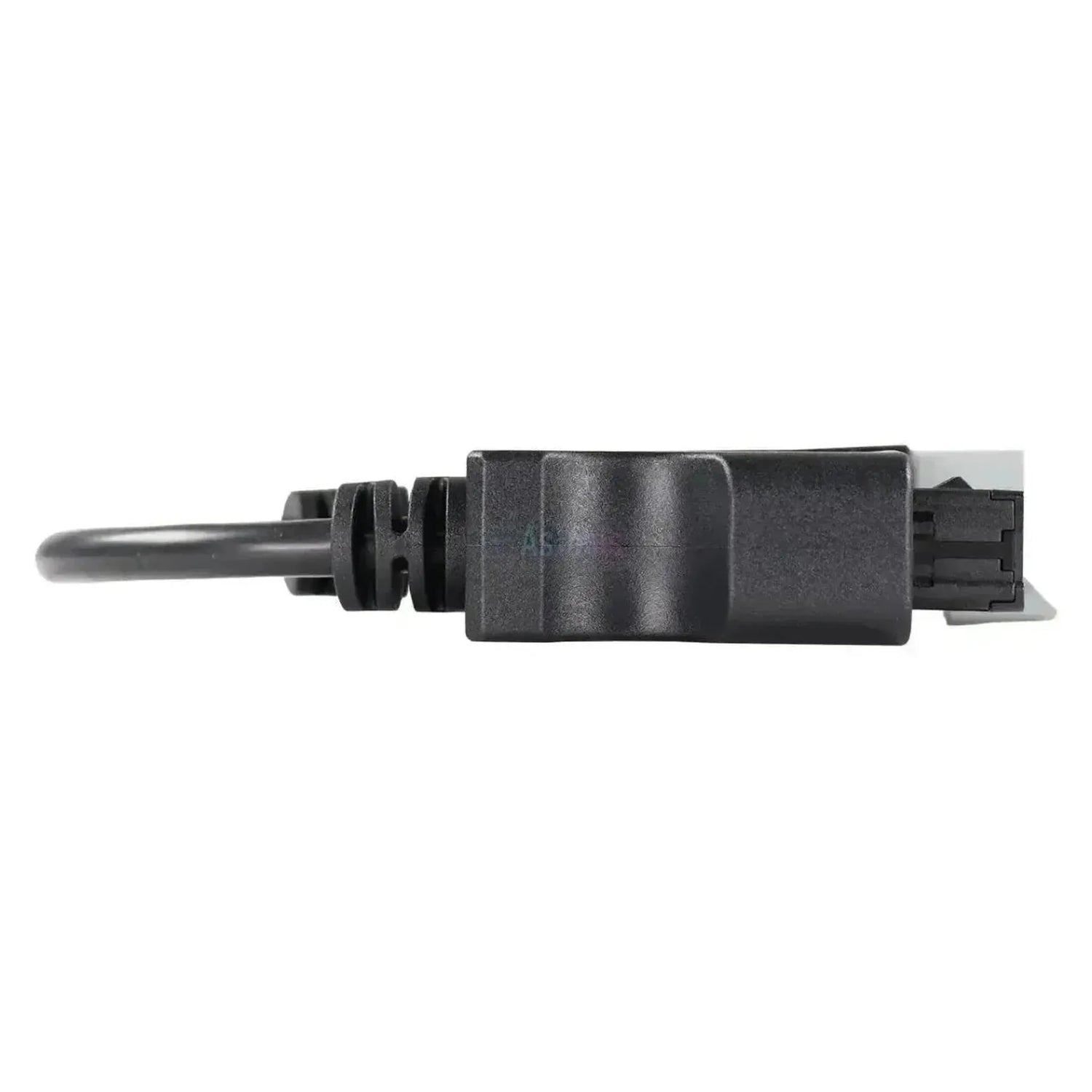

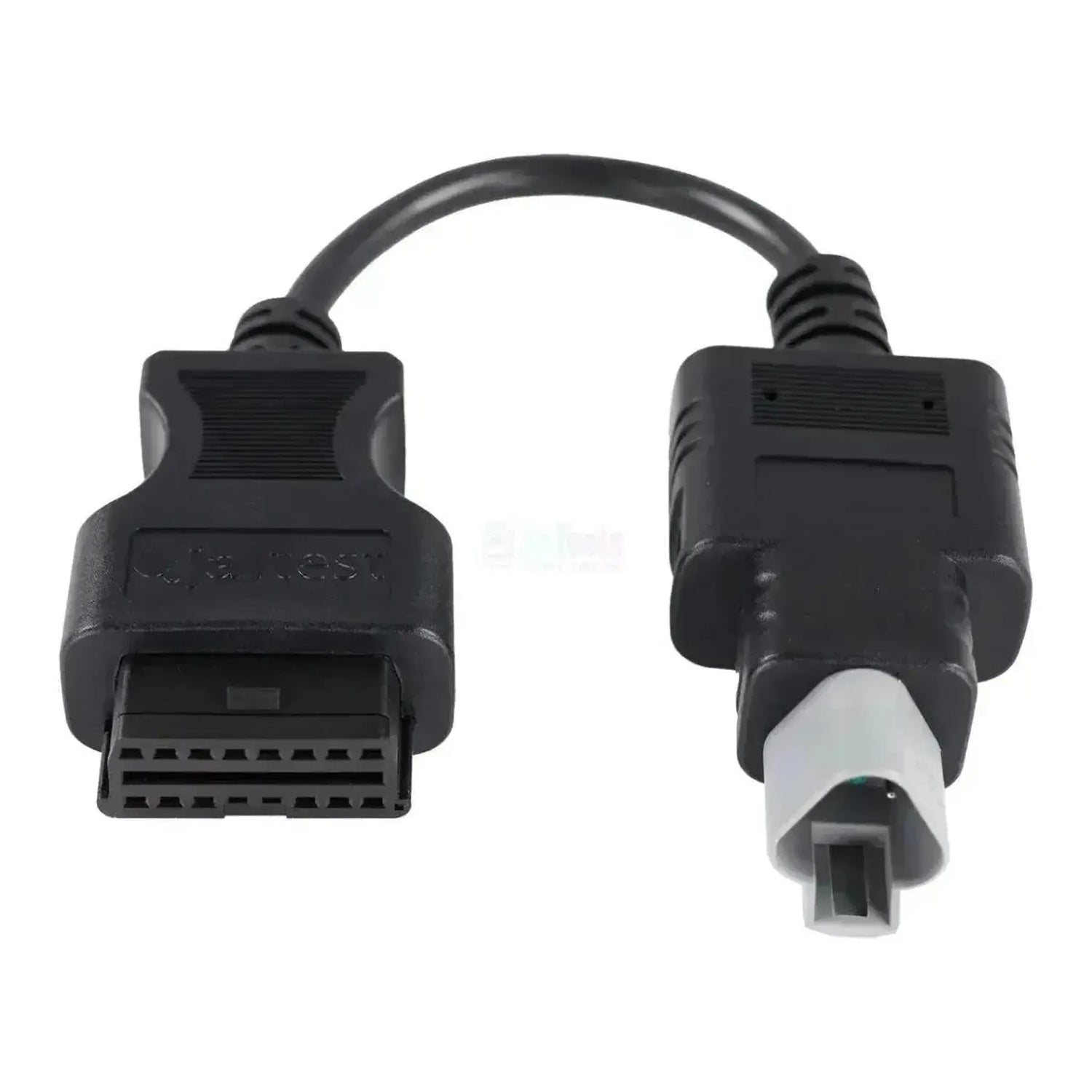

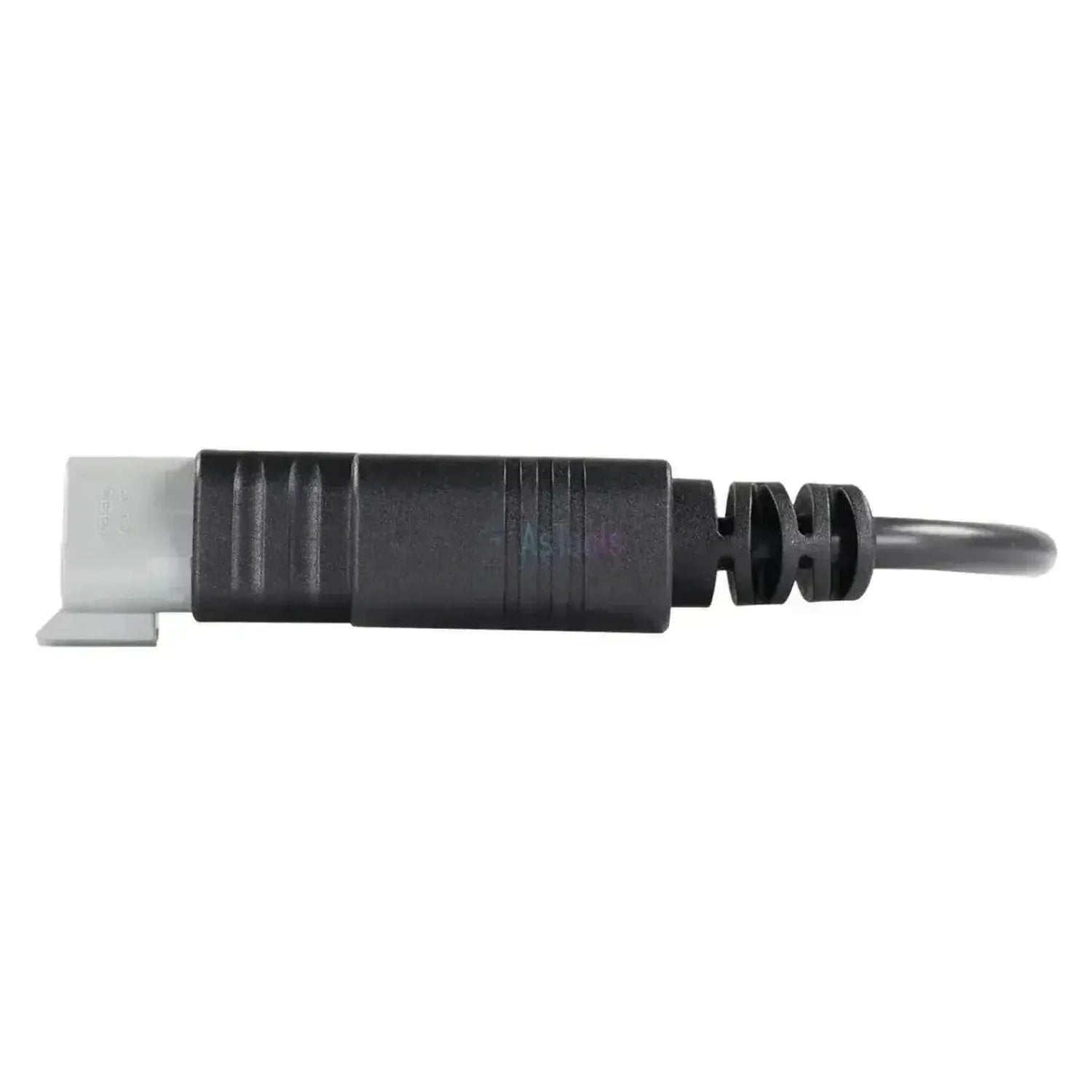

De Jaltest JDC609A is de diagnosekabel voor Evinrude-buitenboordmotoren met de merkeigen 3-pins stekker. Aan de motorzijde zit een grijze 3-pins stekker in een zwart verdeelhuis; aan de interfacezijde eindigt de kabel op de 16-pins OBD2-koppeling van uw Jaltest-diagnosekabel. Uit hetzelfde verdeelhuis loopt een voedingstak met een rode en een zwarte draad en accuklemmen, waarmee u de verbinding van de boordaccu voedt.

Met deze verbinding leest de Jaltest-software de motorregeling en de bedieningselektronica uit: De ECM van de EFI-motoren uit 1999-2001, de EMM van de FICHT RAM- en E-TEC-motoren, de EMM G2 van de E-TEC G2 en de EST, de gas- en schakelbediening van die G2. Op de motorregelingen krijgt u alle functies tot en met parameters, kalibratie en reset; bij de EST ontbreken de live data. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Op de EMM en EMM G2 staat de volledige functielijst, tot en met parameters, kalibratie en reset.
✔Dekt drie motorgeneraties: EFI, FICHT RAM en E-TEC, inclusief de nieuwere E-TEC G2.
✔Bereikt bij de E-TEC G2 ook de EST, de regeleenheid van de gas- en schakelbediening.
✔De meegeleverde accuklemmen voeden de kabel rechtstreeks van de boordaccu.

AANDACHTSPUNTEN

✕Op de Jaltest Link V9 heeft u voor deze kabel de verlengkabel JDC100B nodig.
✕Bij de EST ontbreken de live data die de motorregeling wel heeft; die eenheid zit bovendien alleen op de E-TEC G2-motoren.
✕Alleen voor de 3-pins Evinrude-stekker met de grijze kern: Andere buitenboordmotoren hebben een eigen aansluiting.
✕De kabel heeft een voedingstak met accuklemmen: Reken erop dat u ook bij de accu moet kunnen.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de motorregeling van de Evinrude-buitenboordmotor en, op de nieuwste generatie, de gas- en schakelbediening. Welke eenheid u aantreft, hangt af van de motorgeneratie: ECM bij de EFI-blokken, EMM bij FICHT RAM en E-TEC, EMM G2 bij de E-TEC G2.

Regeleenheden die u kunt benaderen

  • EMM: FICHT RAM en E-TEC, alle functies.
  • EMM G2: E-TEC G2, alle functies.
  • ECM: EFI-motoren 1999-2001.
  • EST: Gas en schakelen, E-TEC G2.

Wat u kunt doen

  • Foutcodes: Lezen, met omschrijving.
  • Meetwaarden: Live volgen bij draaiende motor.
  • Componenten: Onder meer een cilinderbalanstest.
  • Parameters: Configuraties instellen.
  • Kalibratie: Procedures uitvoeren.
  • Reset: Op de motorregelingen.

Zo gebruikt u hem

  1. Stekker zoeken: Grijze 3-pins stekker bij de motor.
  2. Voeding: Zet de accuklemmen op de boordaccu.
  3. Aansluiten: Steek de JDC609A op de stekker.
  4. Link koppelen: Op de Link V9 via de JDC100B.
  5. Uitlezen: Kies Evinrude en de motorserie.

Compatibele voertuigen en toepassingen

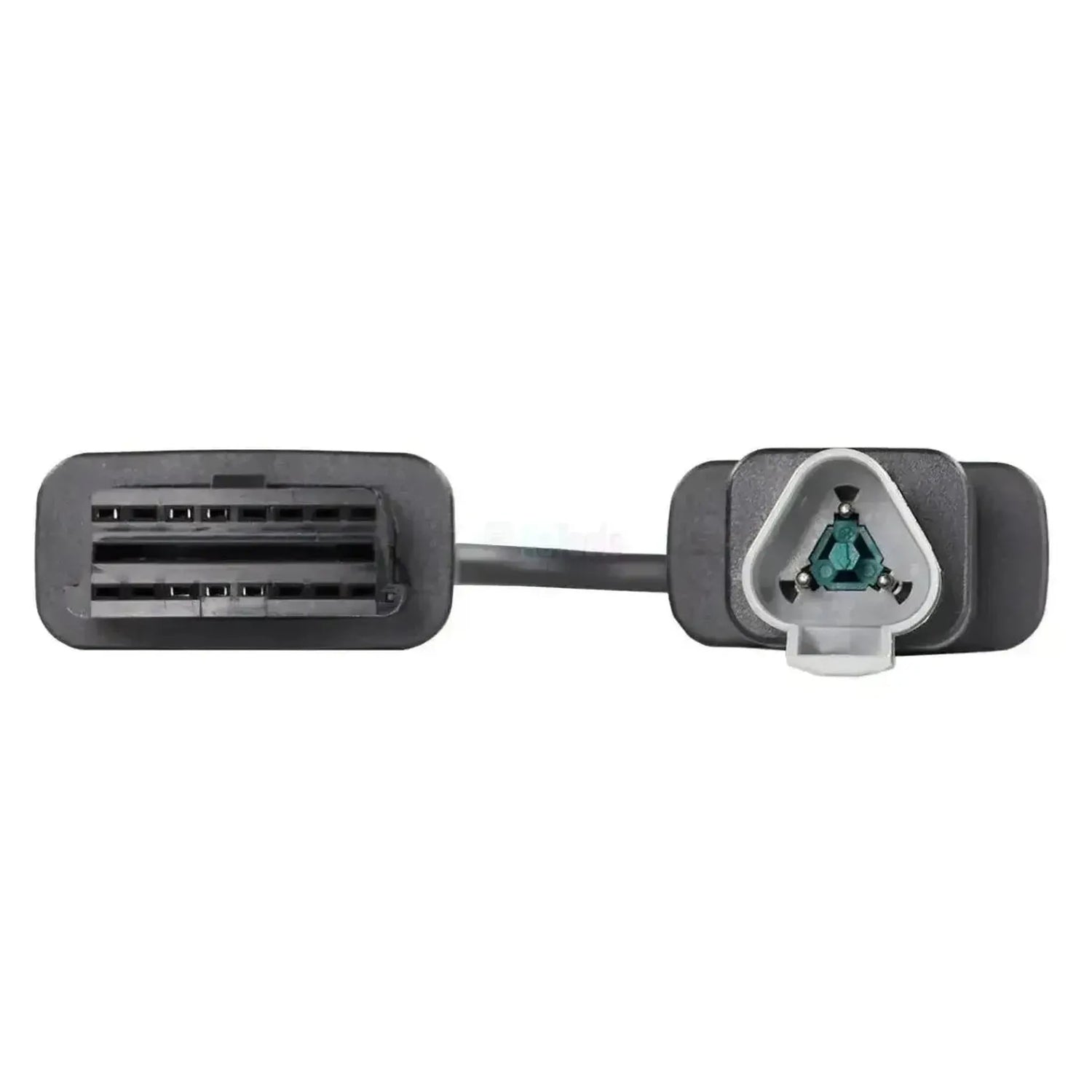

Bepalend is de stekker, niet het model. Deze kabel past op elke Evinrude-buitenboordmotor met de 3-pins diagnoseaansluiting. Evinrude hield die aansluiting over drie motorgeneraties aan, van de EFI-blokken uit 1999 tot en met de E-TEC G2. Herkenbaar is de grijze stekker met drie pennen in het zwarte huis.

Evinrude:

  • EFI-serie: 40 EFI, 50 EFI en 70 EFI [1999-2001].
  • FICHT RAM-serie: FICHT RAM 75, 90, 115, 135, 150, 175, 200, 225 en 250.
  • E-TEC-serie: E-TEC 15 t/m E-TEC 300, inclusief de HO-uitvoeringen (15 HO, 90 HO, 115 HO, 135 HO, 150 HO, 200 HO, 225 HO en 250 HO).
  • E-TEC G2-serie: E-TEC G2 150 t/m G2 300, inclusief de HO-uitvoeringen.
💡
Goed om te weten: De diagnoseaansluiting zit in de motorruimte, op of naast de motor, en de voedingstak gaat op de boordaccu. Houd beide punten bereikbaar. Controleer de vorm van de stekker aan de motor zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC609A) | Evinrude 3-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot

Tekniset tiedot

Yleistä

Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
Jaltest (Cojali)
Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
Adapterikaapeli
Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
  • Marine alukset

Liitännät

Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
16-nastainen OBD2
Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
28-30 cm

Diagnoositoiminnot

Voitteko käyttää komponentteja laitteelta käsin. Näin selviää, onko vika komponentissa vai johdotuksessa.Komponenttien ohjaus
Voitteko muuttaa ohjausyksikön asetuksia. Tarpeen osan vaihdon jälkeen tai järjestelmän toiminnan muuttamiseksi.Parametrien asetus
Voitteko säätää komponentit tai anturit uudelleen. Usein tarpeen osan vaihdon jälkeen.Kalibroinnit

Käyttö

Mihin Jaltest-kaapelisarjaan tämä kaapeli kuuluu. Jos sarja on jo hallussanne, kaapeli voi olla jo teillä.Kuuluu kaapelisarjaan
Marine-kaapelisarja alus, Marine-kaapelisarja perämoottori
Viitenumero
JDC609A
Ohjausyksiköt
EMM, EMM G2, ECM, EST
Käyttöön tarvitaan
Jaltest Link ja voimassa oleva Jaltest Marine -lisenssi

Muut tekniset tiedot

Toepassing
Evinrude buitenboordmotoren met 3-pins diagnoseaansluiting
Aansluiting motorzijde
3-pins grijze stekker in zwart verdeelhuis, met aparte voedingstak met accuklemmen
Segment
Motorboot
Onderdeel van kabelset
Marine-kabelset vessel (70002008) en buitenboord (70002025)
Interface
Jaltest Link V8.1
Vereiste verlengkabel
JDC100B (2,5 m SUBD-26) bij gebruik met de Jaltest Link V9
