Jaltest  |  SKU: JDC545A

Jaltest (JDC545A) | Doosan 14-pinninen OBD – 16-pinninen OBD2 -sovitinkaapeli | Maasto- ja rakennuskone

€304,95 alv:n kanssa
€252,02 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

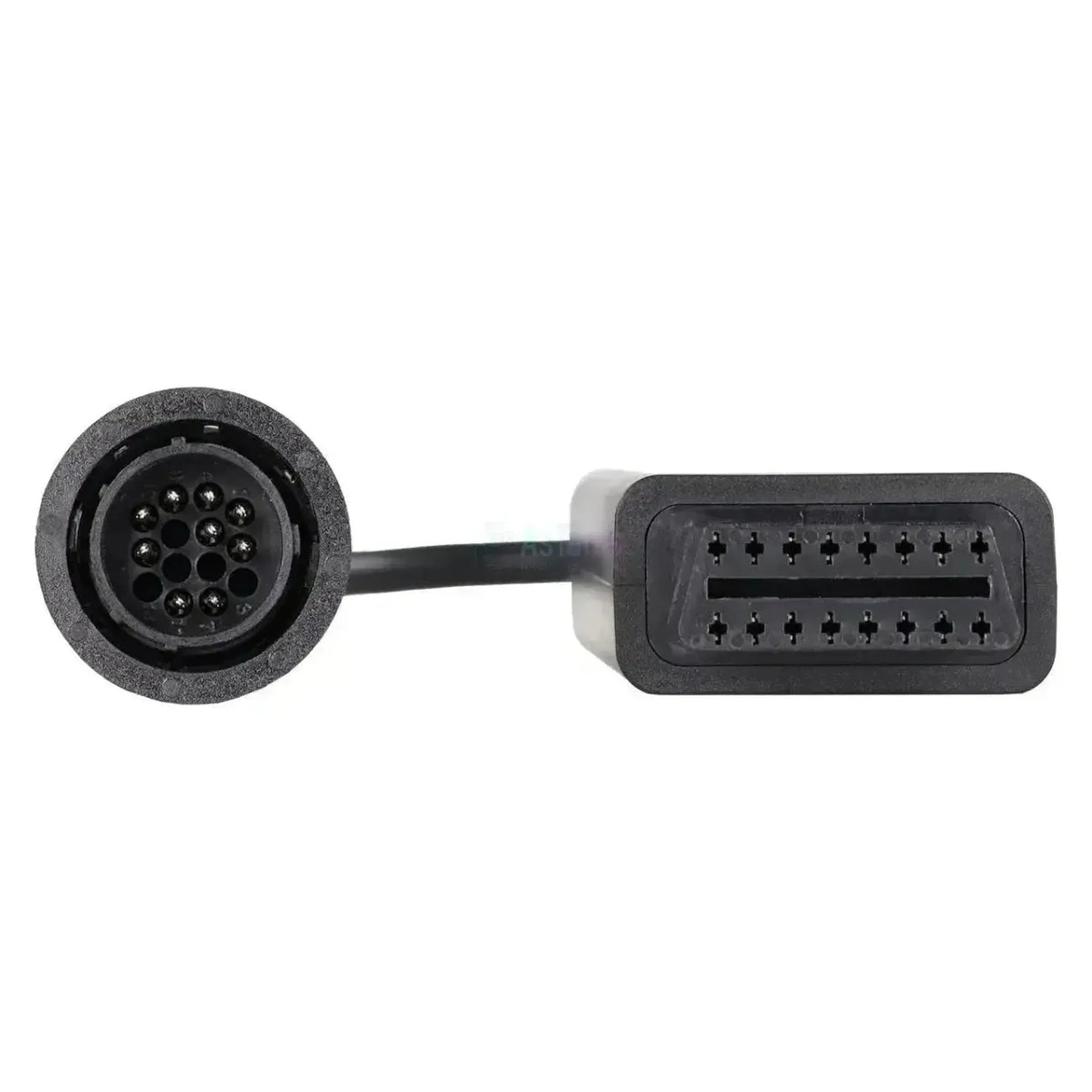

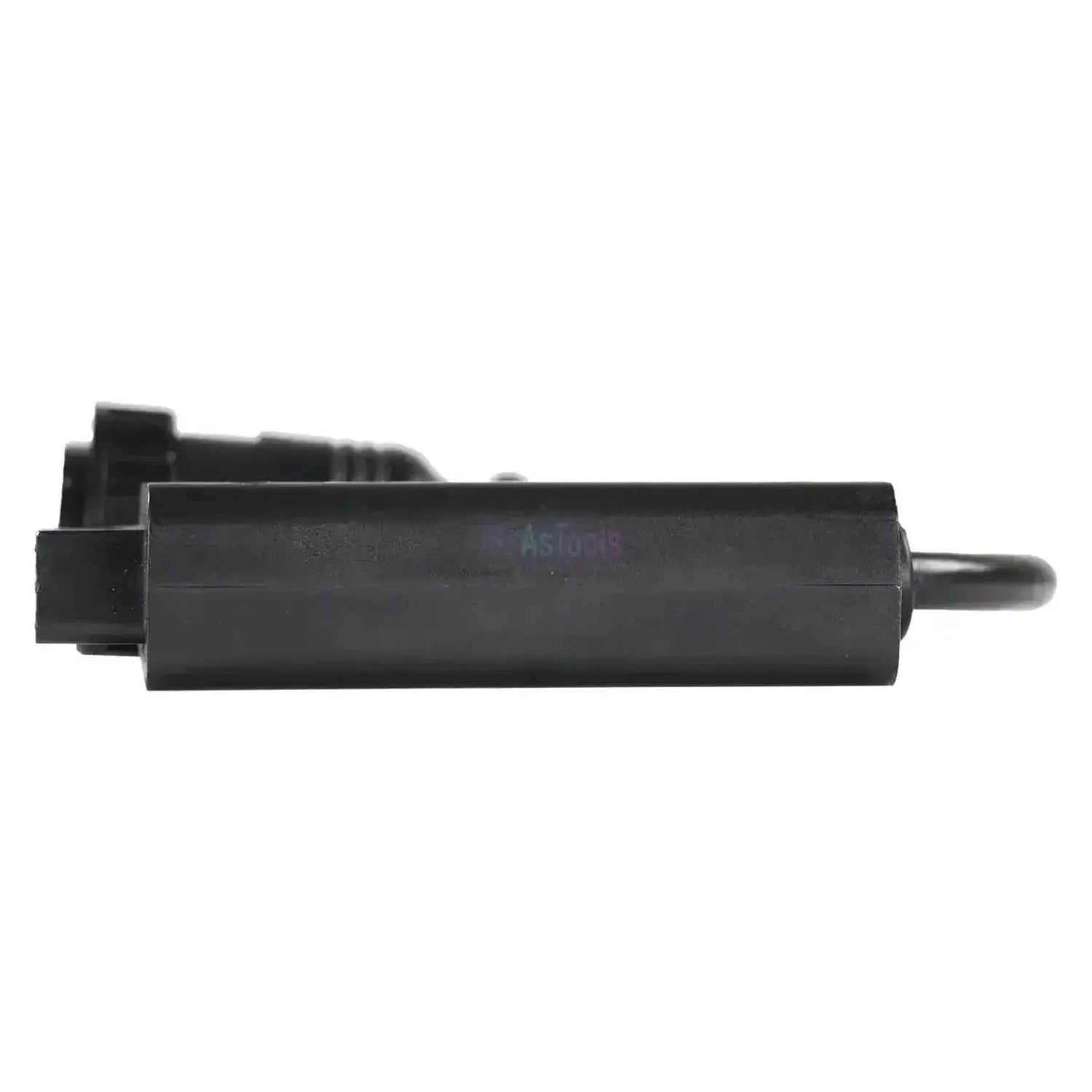

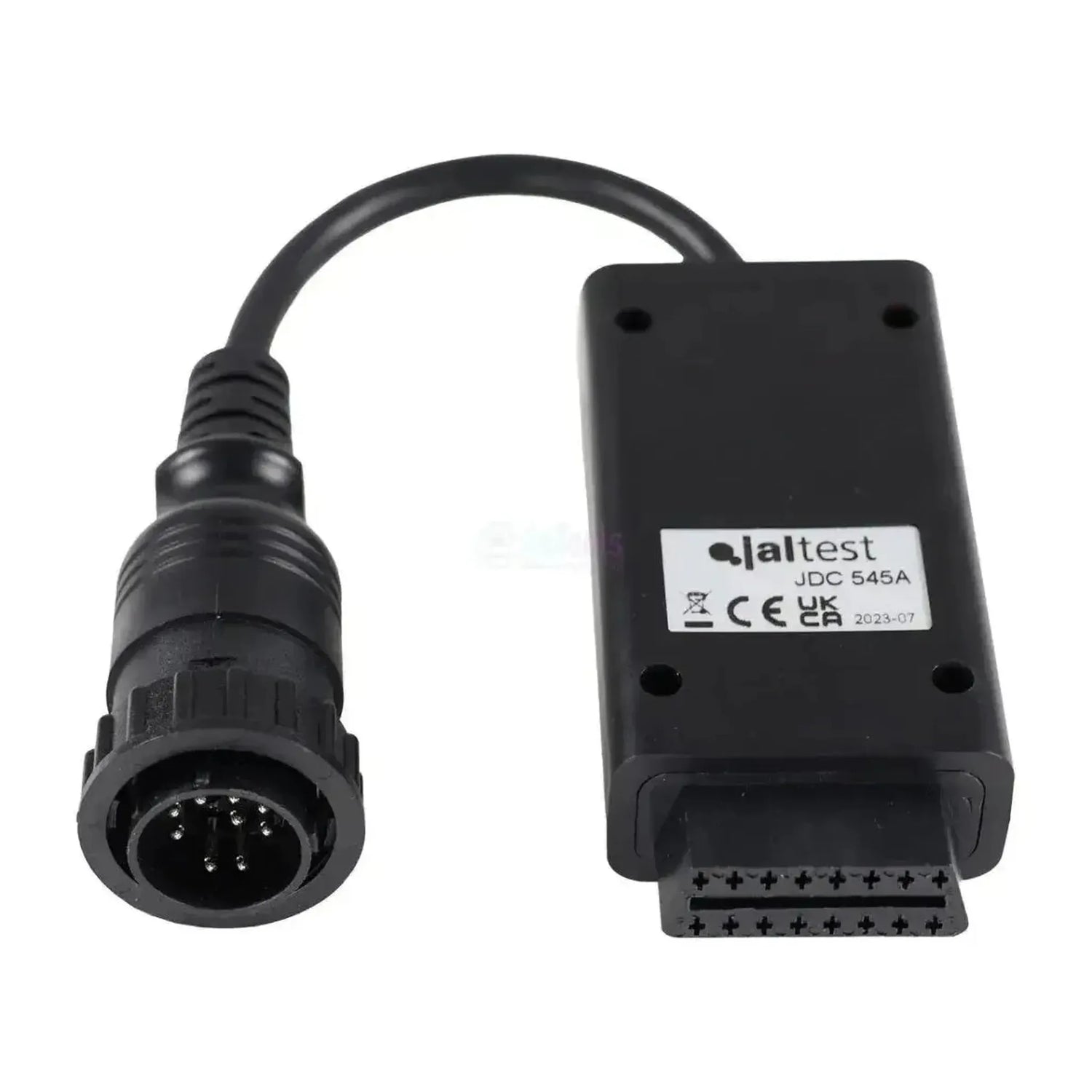

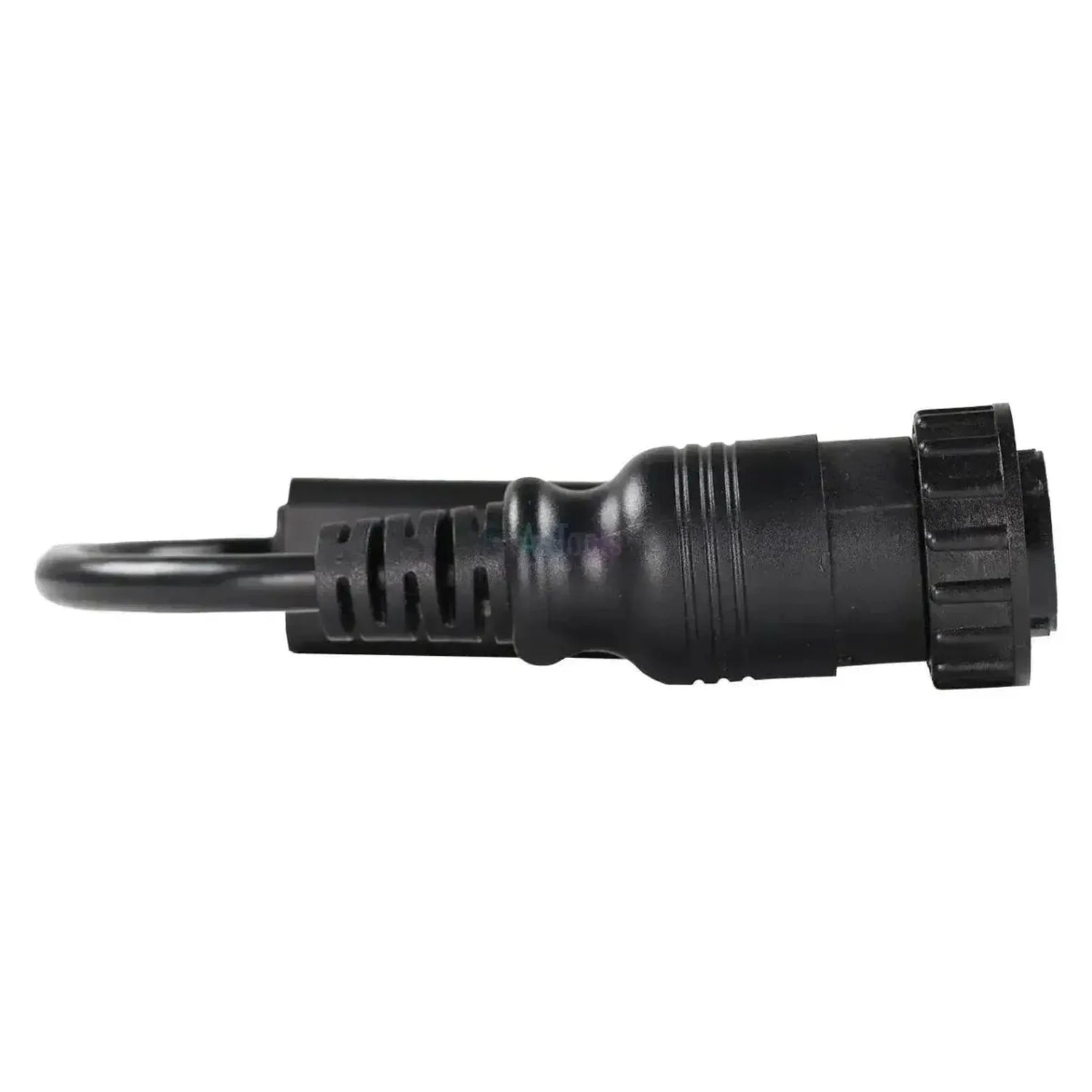

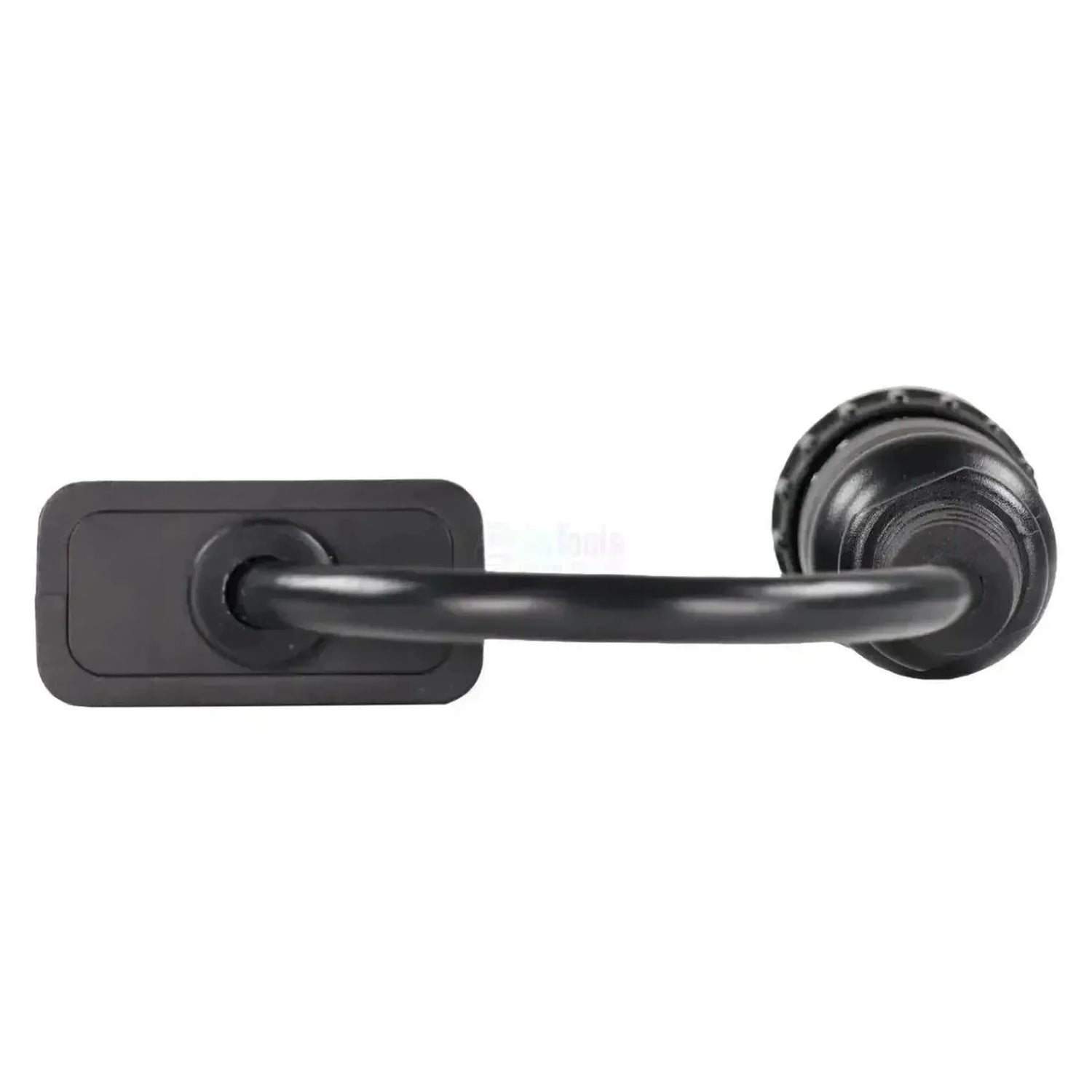

Jaltest JDC545A yhdistää Doosan-maansiirtokoneiden 14-napaisen diagnoosiliitännän Jaltest-diagnoosikaapelisi 16-napaiseen OBD2-tuloon. Koneen puolella on pyöreä musta muoviliitin, jossa on uritettu kiristysrengas, reunassa bajonettinokat ja urospinnit. Johto on 28–30 cm pitkä, ja sen keskivaiheilla on musta OBD2-liitännän runko.

Kaapelilla liitettynä Jaltest-ohjelmisto saavuttaa koneen tietokoneen E-EPOS, moottorinohjaukset EMS XPI ja DL06/DL08 sekä jälkikäsittelyn ohjaukset EEC ja EEC3. Huoltotiedot ovat moottori- ja jälkikäsittelyohjauksissa, lisätoiminnot ainoastaan EMS XPI:ssä. Kaapeli kuuluu Jaltest Link V8.1 -laitteeseen, ja sitä koskee Jaltest OHW (rakennus- ja maansiirtokoneet).

PLUSPUNTEN

✔Saavuttaa E-EPOS, keskeisen koneen tietokoneen, joka sovittaa moottorin ja hydrauliikan yhteen.
✔Tukee EMS XPI-moottorinohjausta yhteispaineruiskutuksella, mukaan lukien lisätoiminnot.
✔Antaa pääsyn SCR-jälkikäsittelyn EEC- ja EEC3-ohjauksiin, huoltotiedoilla.
✔Yksi kaapeli koko konelinjalle: DX-kaivinkoneet, DL-pyöräkuormaajat ja DA-nivelkippiautot.

HUOMIOITAVAA

✕Kattavuudessa ei ole huoltotietoja E-EPOS:lle, eikä lisätoimintoja ole saatavilla DL06/DL08-moottorinohjaukselle.
✕Koskee vain pyöreää 14-napaista koneliitäntää; irrallisen Doosan DL03-moottorin 6-napainen liitäntä kulkee JDC547A:n kautta.
✕Tämä versio kuuluu Jaltest Link V8.1 -laitteeseen eikä V9-versioon.
✕Käyttöön tarvitaan Jaltest Link V8.1 ja aktiivinen lisenssi Jaltest OHW:lle; niitä ei kuulu kaapelin mukana.

Käyttökohteet ja toiminnot

Tämän yhteyden kautta Jaltest-ohjelmistolla pääsette Doosan-koneen koneen tietokoneeseen, moottorinohjaukseen ja pakokaasujen jälkikäsittelyyn. Käytettävissä olevat yksiköt vaihtelevat sarjan ja version mukaan; alla olevat yksiköt ovat Doosan-kattavuudesta.

Ohjausyksiköt, joihin voit ottaa yhteyden

  • E-EPOS: Koneen tietokone, moottori ja hydrauliikka.
  • EMS XPI: Moottorinohjaus, yhteispaineruiskutus.
  • DL06/DL08 (CAN): Moottorinohjaus Tier 4 ja Stage IV.
  • EEC: SCR-jälkikäsittely AdBlue-nesteellä.
  • EEC3: Uudempi jälkikäsittelyohjaus.

Mitä voit tehdä

  • Vikakoodit: Lukeminen ja tyhjennys järjestelmittäin.
  • Mittausarvot: Katsottavissa lukuina ja kaaviona.
  • Huoltotiedot: Moottorin ja jälkikäsittelyn yhteydessä.
  • Lisätoiminnot: EMS XPI -moottorinohjauksen yhteydessä.

Näin käytät laitetta

  1. Liitännän etsiminen: Istuimen takana, moottorilohkon päällä tai takana.
  2. Liittäminen: Kiinnitä JDC545A pyöreään liittimeen.
  3. Linkin yhdistäminen: Liitä OBD2-puoli Jaltest Link V8.1:een.
  4. Virta päälle: Kytke virta päälle käynnistämättä moottoria.
  5. Lukeminen: Valitse Doosan, sarja ja järjestelmä.

Yhteensopivat ajoneuvot ja käyttökohteet

Ratkaisevaa on liitin, ei malli. Tämä kaapeli sopii jokaiseen Doosan-koneeseen, jossa on pyöreä 14-napainen diagnoosiliitäntä, joten sama liitin toistuu useissa konesukupolvissa. Alla olevat sarjat kuuluvat Jaltest OHW:n kattavuuteen.

Doosan:

  • DX200, DX300, DX400 ja DX500 Series: Telakaivinkoneet.
  • DX200W Series: Pyöräkaivinkone.
  • DL200 ja DL300 Series: Pyöräkuormaajat.
  • DA30 Series: Nivelkippiauto.
💡
Hyvä tietää: Liitäntä sijaitsee mallista riippuen kuljettajan istuimen takana, moottorilohkon päällä tai moottorin takaosassa. Tunnistat sen pyöreästä bajonettikiinnitteisestä liittimestä, jossa on neljätoista napapaikkaa. Irrallisen Doosan DL03 -moottorin kuusinapainen liitäntä kuuluu JDC547A:lle. Tarkista koneesta, mikä liitäntä siinä on, ennen tilaamista.

Pakkauksen sisältö

  • 1x Jaltest (JDC545A) | Doosan 14-napainen OBD - 16-napainen OBD2 sovituskaapeli | Maansiirto- ja rakennuskone

Tekniset tiedot

Yleistä

Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
Jaltest (Cojali)
Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
Adapterikaapeli
Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
  • OHW rakennus- ja maastokoneet
Ajoneuvot tai koneet, joihin kaapeli on tarkoitettu. Näin näette nopeasti, sopiiko se työpajanne kohteisiin.Ajoneuvotyypit
  • Rakennus- ja maastokone

Liitännät

Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
  • Jaltest Link V8.1
Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
16-nastainen OBD2
Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
14-napainen OBD
Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
28-30 cm

Diagnoositoiminnot

Voidaanko vikakoodit lukemisen lisäksi myös poistaa. Joissakin järjestelmissä koodit voi vain lukea.Vikakoodien poisto
Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa
Näkyykö, milloin seuraava huolto on tarpeen. Hyödyllinen huoltoajan suunnittelussa.Huoltotietojen tarkastelu
Voitteko suorittaa Jaltestin ohjausyksikkökohtaisia lisätoimenpiteitä, kuten testejä tai opetustoimenpiteitä.Lisätoimenpiteet

Käyttö

Viitenumero
JDC545A
Ohjausyksiköt
E-EPOS, EMS XPI ja DL06/DL08, EEC ja EEC3

Muut tekniset tiedot

Toepassing
Doosan-kaivinkoneet, pyöräkuormaajat ja nivelkippiautot
Segment
Maansiirto- ja rakennuskone
Tarvitaan käyttöön
Jaltest Link V8.1 lisenssillä Jaltest OHW
