Jaltest  |  SKU: JDC570A

Jaltest (JDC570A) | Deutz 19-pin OBD – 16-pin OBD2 sovitinkaapeli | Polttomoottori

€144,95 alv:n kanssa
€119,79 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

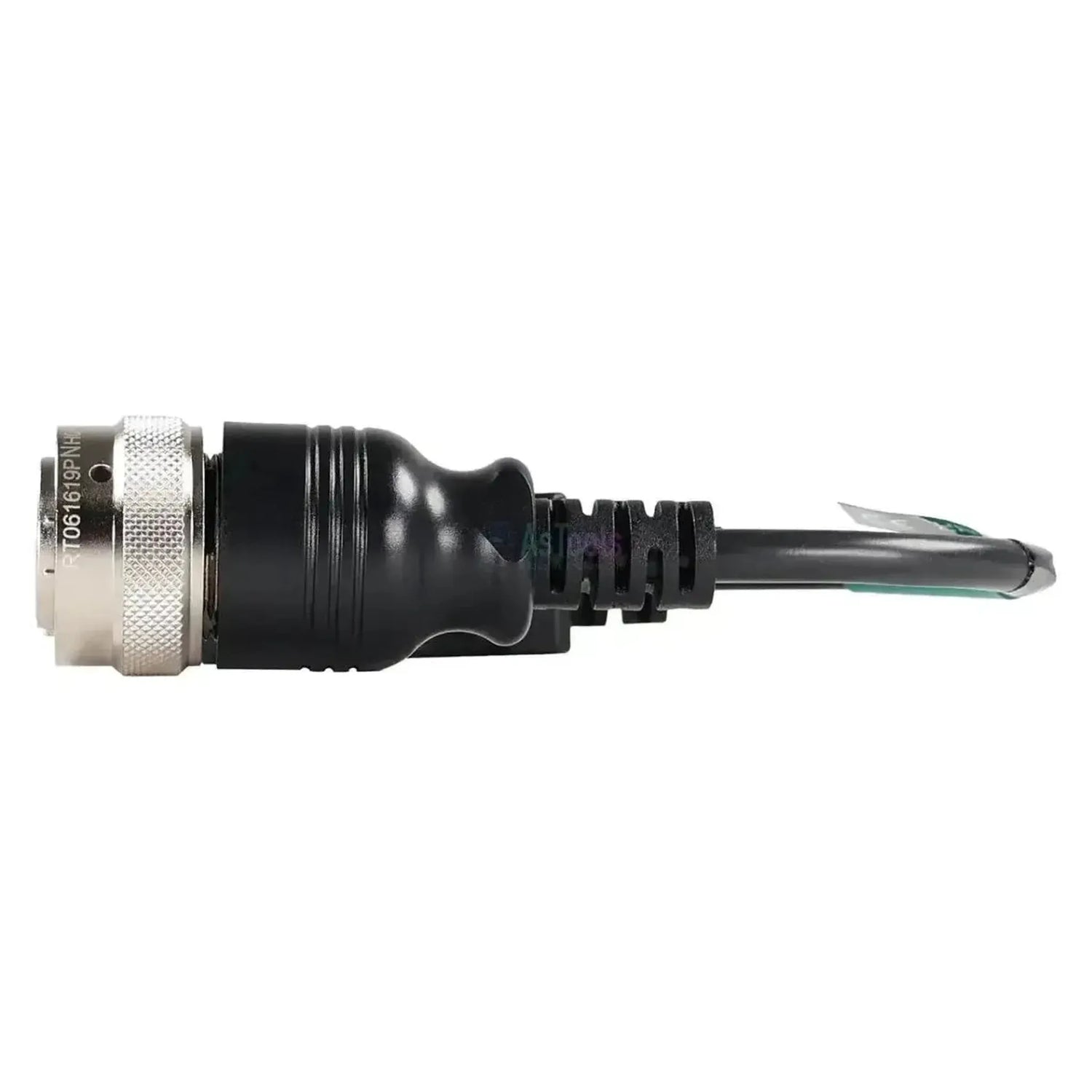

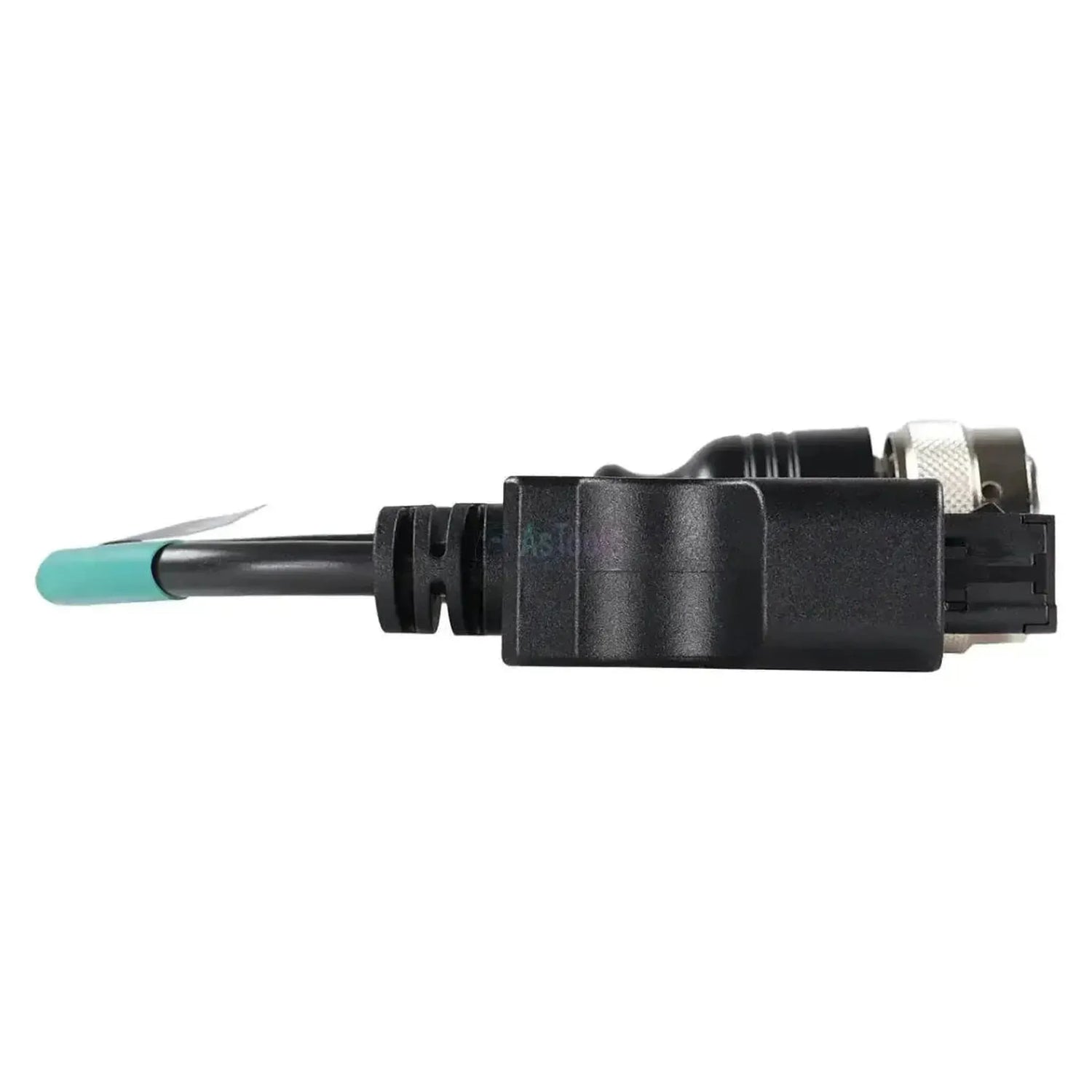

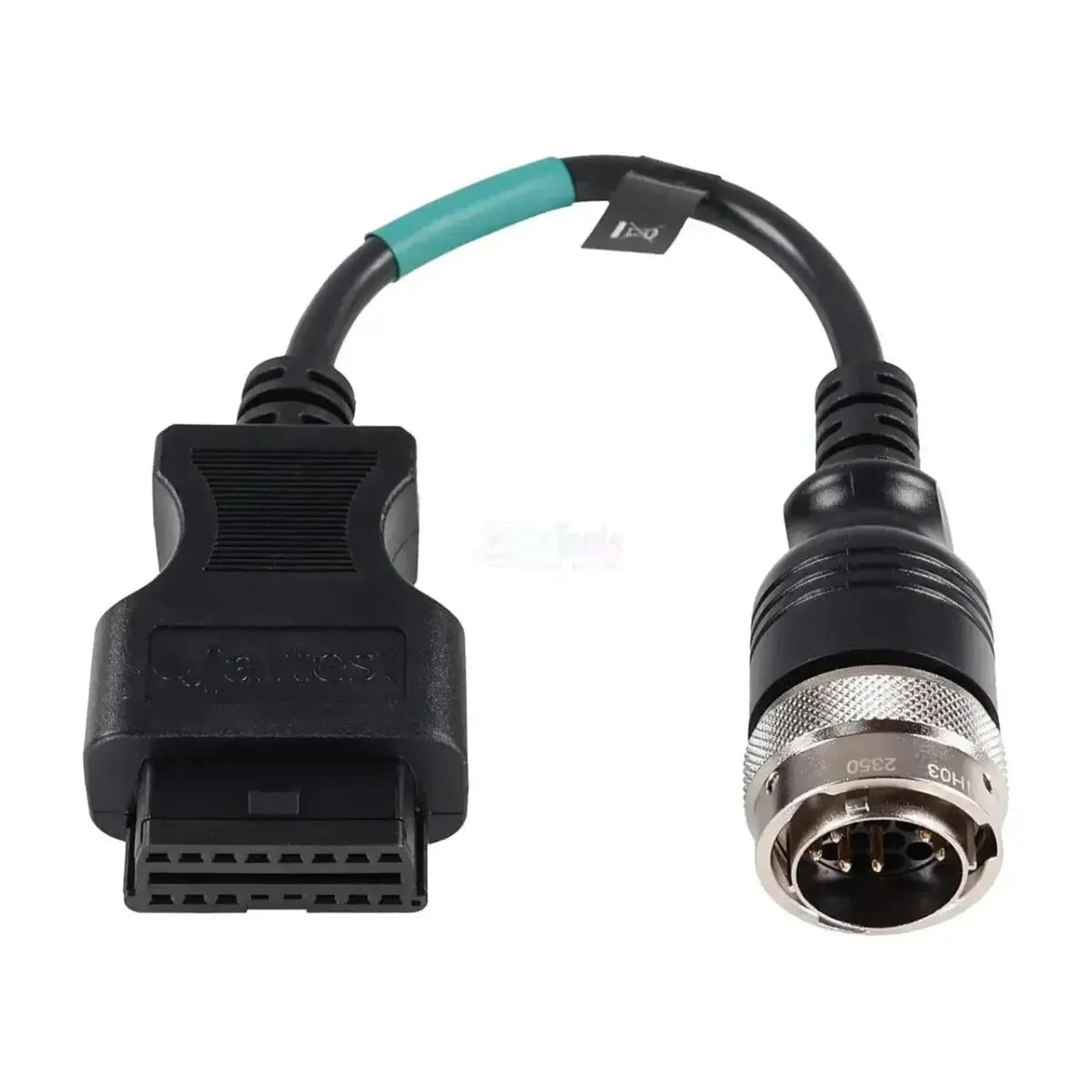

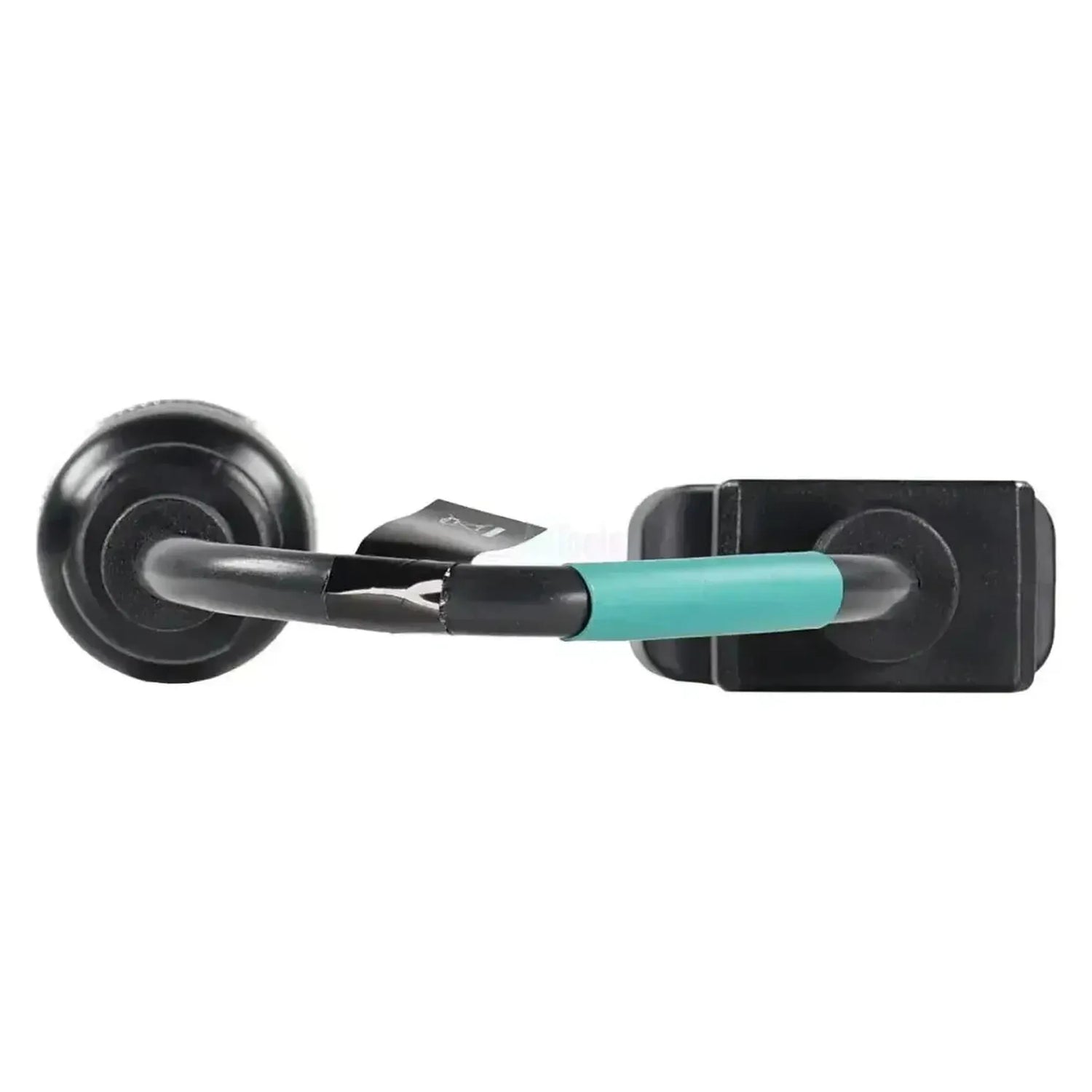

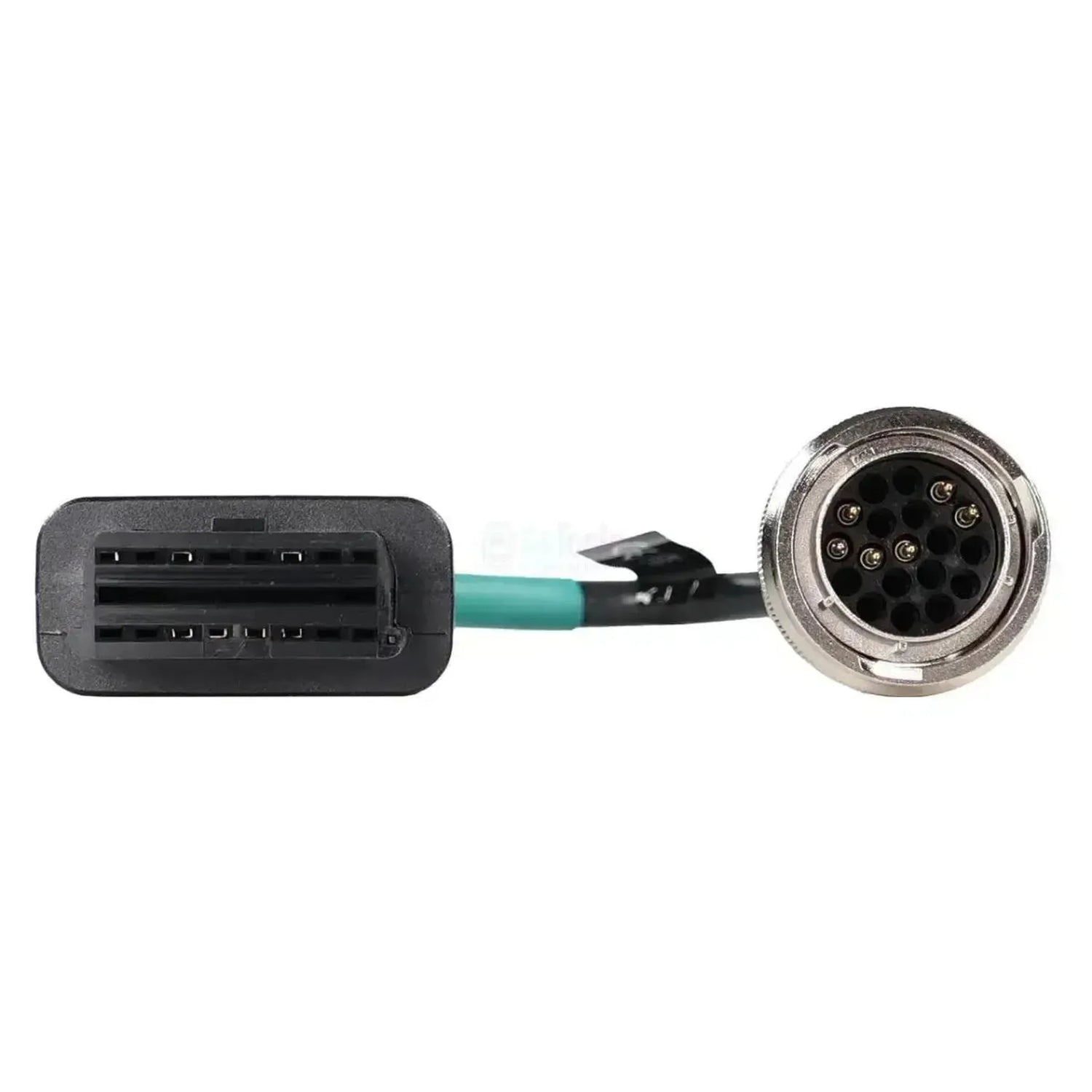

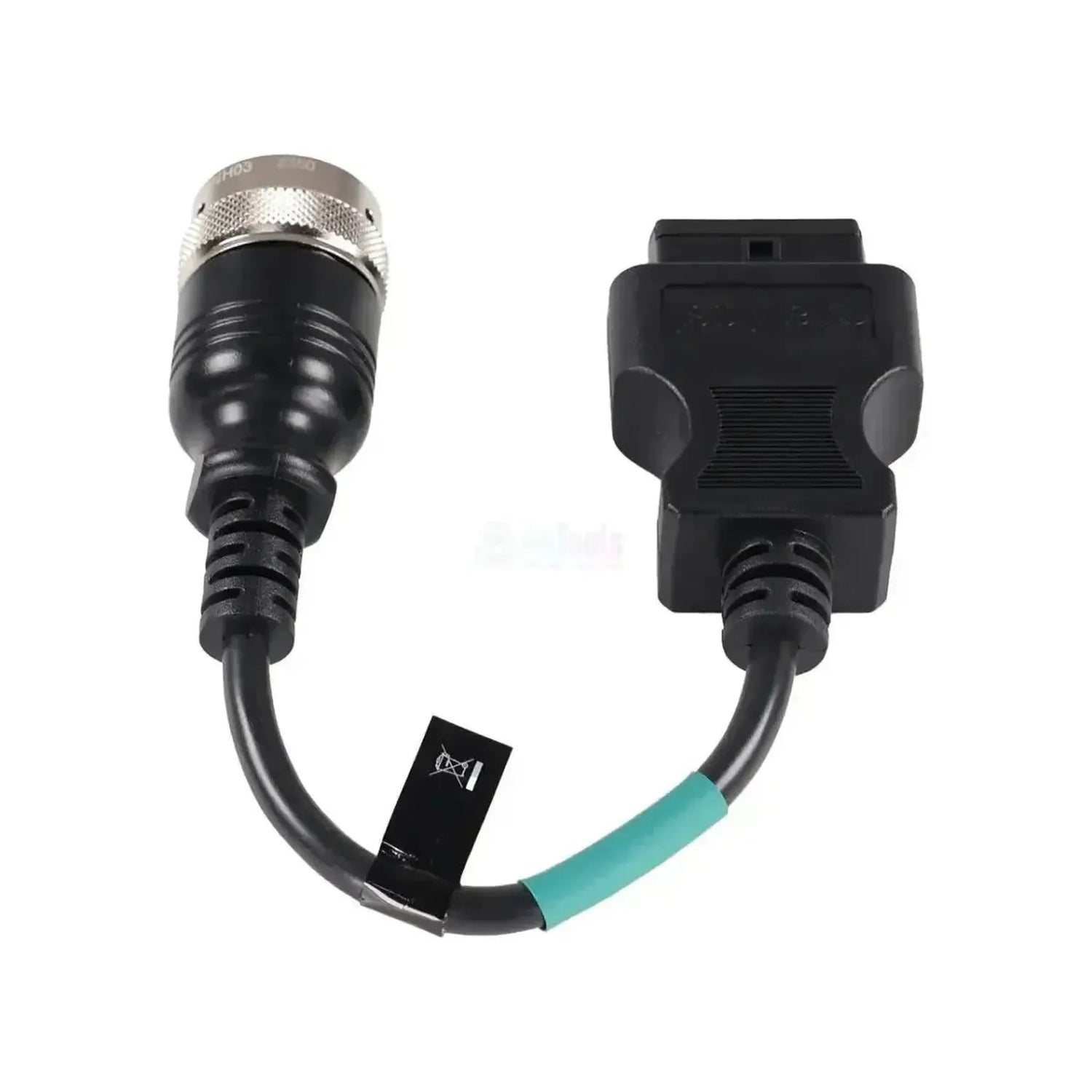

Jaltest JDC570A yhdistää Deutz-moottorien 19-napaisen diagnoosiliitännän Jaltest-diagnoosikaapelisi 16-napaiseen OBD2-tuloon. Moottorin puolella on pyöreä metallipistoke, jossa on uritettu kiristysrengas ja uroskoskettimet mustassa kotelossa; heti kotelolohkon takana vaipassa on vihreänsininen merkintärengas. Liitäntä sijaitsee moottorilohkossa tai sen vieressä.

Kun yhteys on muodostettu, Jaltest-ohjelmisto tavoittaa lohkon moottorinohjauksen: EMR2 (EDC), EMR4 (EDC 17 CV52 ja CV54) ja EMR5 (EDC MD1 CC878). EMR4- ja EMR5-moottoreiden kattavuuteen kuuluvat myös huoltovälit, ja osalla EMR4-moottoreista myös lisätoimenpiteet. Koska Deutz toimittaa moottorinsa irrallisina käyttölaitteina, kaapeli pysyy käyttökelpoisena eri koneenvalmistajien koneissa. Kaapeli kuuluu Jaltest OHW:n piiriin.

PLUSPUNTEN

✔Saavuttaa kaikki Deutz-säätöyksiköt, joita Jaltest tukee: EMR2, EMR4 ja EMR5.
✔EMR4:n (EDC 17 CV52 ja CV54) ja EMR5:n (EDC MD1 CC878) kattavuuteen kuuluvat myös huoltovälit.
✔Osalla EMR4-moottoreista, muun muassa TCD 2.9 ja D 2.9, mukaan tulevat lisätoimenpiteet.
✔Kattavuus ulottuu vanhempaan 2012- ja 2013-sarjaan asti aina nykyiseen TCD-sarjaan saakka.

HUOMIOITAVAA

✕EMR2 (EDC):n kattavuudessa ei ole huoltotoimintoa; siinä rajoitutaan vikakoodeihin, mittausarvoihin ja ECU-tietoihin.
✕Lisätoimenpiteitä on EMR4-moottoreissa TCD 2.9 ja D 2.9, mutta ei EMR4-moottoreissa TCD 12.0 ja TCD 16.0, eikä EMR5-moottoreissa.
✕Koskee vain 19-napaista Deutz-liitäntää; 12-napaisella pistokkeella varustetut Deutz-moottorit toimivat JDC504A:n kautta.
✕Samoin 19-napainen liitäntä FPT-moottoreissa ei sovi; sen pyöreä kotelo on suurempi ja napakenttä tiheämpi, ja se kuuluu JDC526A:lle.

Käyttökohteet ja toiminnot

Kaapeli on tarkoitettu työpajoille, jotka lukevat Deutz-moottoreita koneista, laitteista ja työkoneista. Jaltest erottaa toisistaan peräkkäiset EMR-sukupolvet, joilla kullakin on oma toimintolaajuutensa.

Säätölaitteet, joihin voit ottaa yhteyden

  • EMR2 (EDC): Moottorinohjaus, ei huoltoa.
  • EMR4 (EDC 17 CV52/CV54): Commonrail, huoltotoiminnot mukana.
  • EMR5 (EDC MD1 CC878): Commonrail, huoltotoiminnot mukana.

Mitä voit tehdä

  • Vikakoodit: Lukeminen, vian kuvauksen kera.
  • Mittausarvot: Anturiarvot, hälytysrajoineen.
  • Huolto: EMR4- ja EMR5-moottoreissa, ei EMR2:ssa.
  • Lisätoimenpiteet: Osalla EMR4-moottoreista.

Näin käytät sitä

  1. Liitännän etsiminen: Etsi pyöreä 19-napainen pistoke lohkon läheltä.
  2. Kytkeminen: Kiinnitä JDC570A kiristysrenkaalla.
  3. Linkin kytkeminen: Kytke OBD2-puoli Jaltest Linkiin.
  4. Virta päälle: Käännä virta päälle.
  5. Lukeminen: Valitse Jaltest OHW:ssa Deutz ja moottorisarja.

Yhteensopivat moottorit ja sovellukset

Ratkaisevaa on moottorin pistoke, ei koneen merkki. Deutz toimittaa moottorinsa irrallisina käyttölaitteina, joten moottorisarja määrittää, mitä kaapelia tarvitset. Tämä kaapeli sopii jokaiseen Deutz-moottoriin, jossa on pyöreä 19-napainen diagnoosiliitäntä. Jaltest OHW:n kattavuuteen kuuluvat alla luetellut moottorisarjat.

Deutz:

  • TCD-sarja: TCD 2.2, 2.9, 3.6, 4.1, 5.1, 5.2, 6.1, 7.7, 7.8, 9.0, 10.7, 12.0, 12.8, 13.5, 15.6, 16.0 ja 18.0, sekä TTCD 5.1 ja TTCD 7.7.
  • 2012- ja 2013-sarja: BF4M 2012, BF6M 2012C, BF4M 2013, BF6M 2013, BFM 2013 sekä TCD 2012 L04/L06 ja TCD 2013 L04/L06.
  • 1015-sarja: BF6M 1015 C ja BF8M 1015 CP.
  • D-, TD- ja G-sarja: D 2.9, TD 2.2, TD 2.9, TD 3.6, G 2.2 ja G 2.9.
  • Sovellukset: Maa- ja rakennuskoneet, nostolaitteet, maatalouskoneet, aggregaatit ja kiinteät asennukset, joissa on Deutz-moottori.
💡
Hyvä tietää: Deutzilla on tämän 19-napaisen version lisäksi myös 12-napainen pistoke laajemmalla napakentällä; se toimii JDC504A:n kautta. FPT-moottoreiden 19-napaisella liitännällä on suurempi pyöreä kotelo, ja se kuuluu JDC526A:lle. Tämän kaapelin tunnistat vaipassa olevasta vihreänsinisestä merkintärenkaasta. Tarkista moottorisi liitännän napapaikat ennen tilaamista.

Pakkauksen sisältö

  • 1 kpl Jaltest (JDC570A) | Deutz 19-nastainen OBD - 16-nastainen OBD2 sovitinkaapeli | Polttomoottori

Tekniset tiedot

Yleistä

Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
Jaltest (Cojali)
Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
Adapterikaapeli
Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
  • OHW rakennus- ja maastokoneet

Liitännät

Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
16-nastainen OBD2
Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
19-napainen OBD

Diagnoositoiminnot

Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa

Käyttö

Viitenumero
JDC570A
Ohjausyksiköt
EMR2, EMR4 ja EMR5
Käyttöön tarvitaan
Jaltest Link ja Jaltest OHW

Muut tekniset tiedot

Käyttökohde
Deutz-moottorit 19-nastaisen diagnostiikkakytkennän kanssa
Ohjainyksiköt
EMR2 (EDC), EMR4 (EDC 17 CV52 ja CV54) ja EMR5 (EDC MD1 CC878) (moottorin säätöyksikkö)
