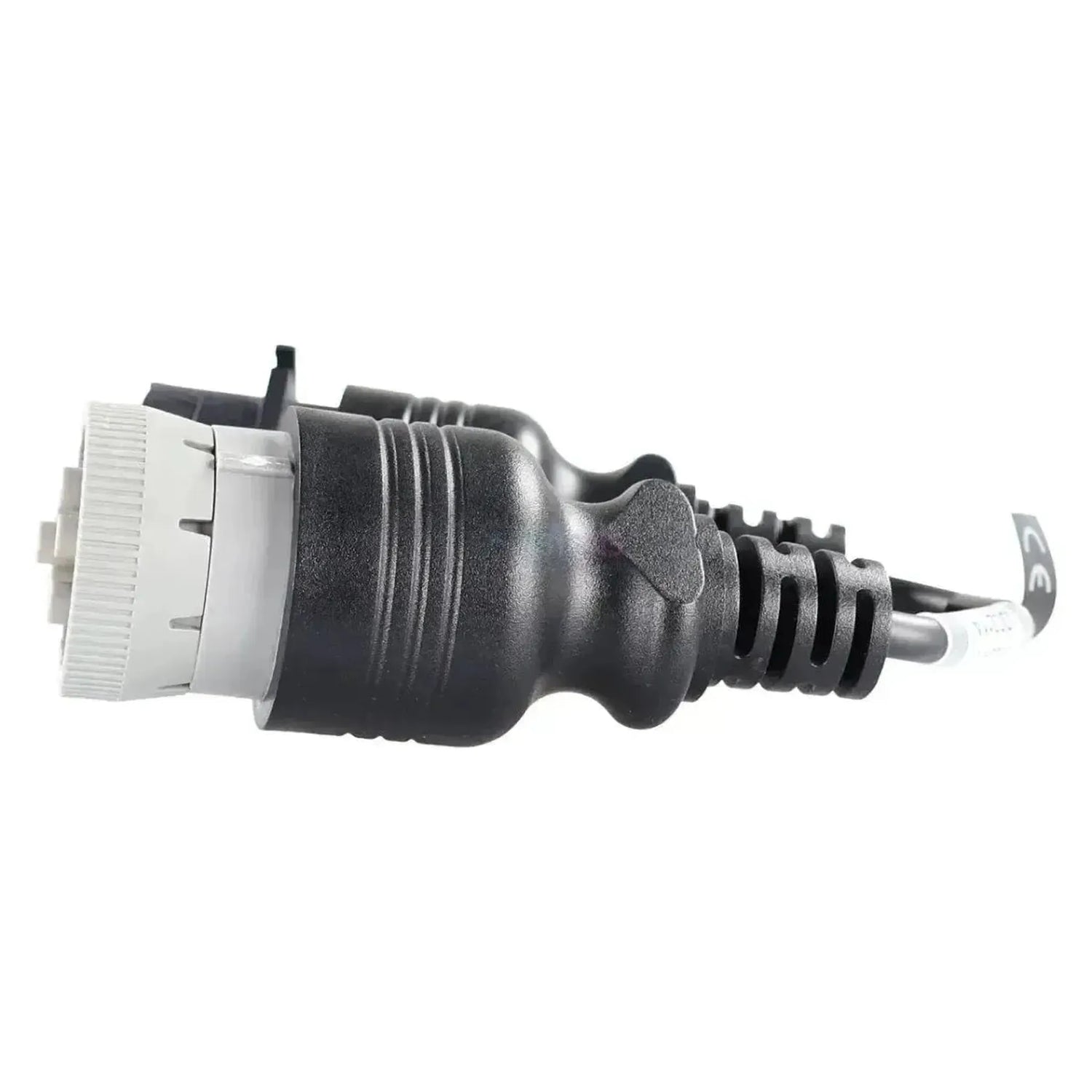

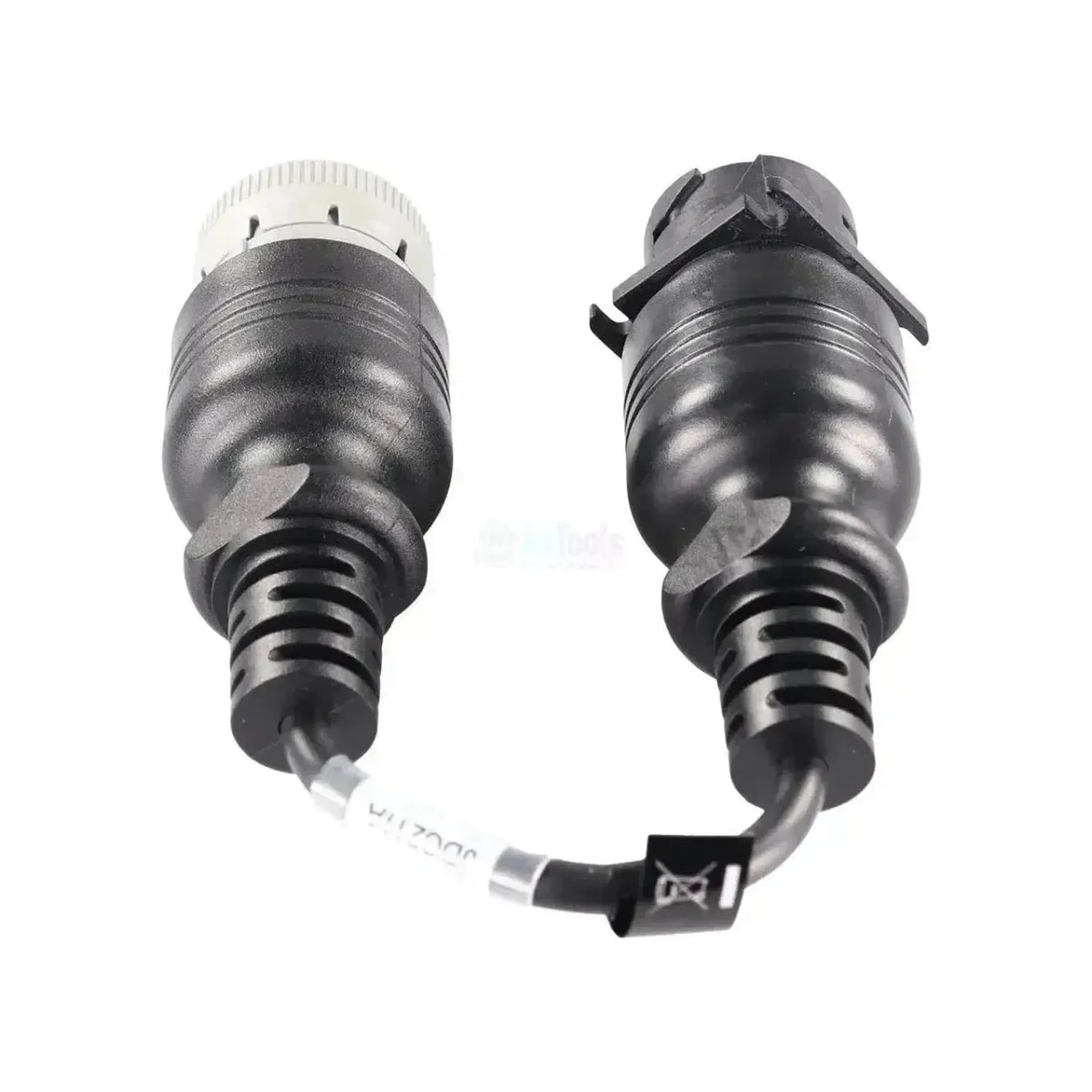

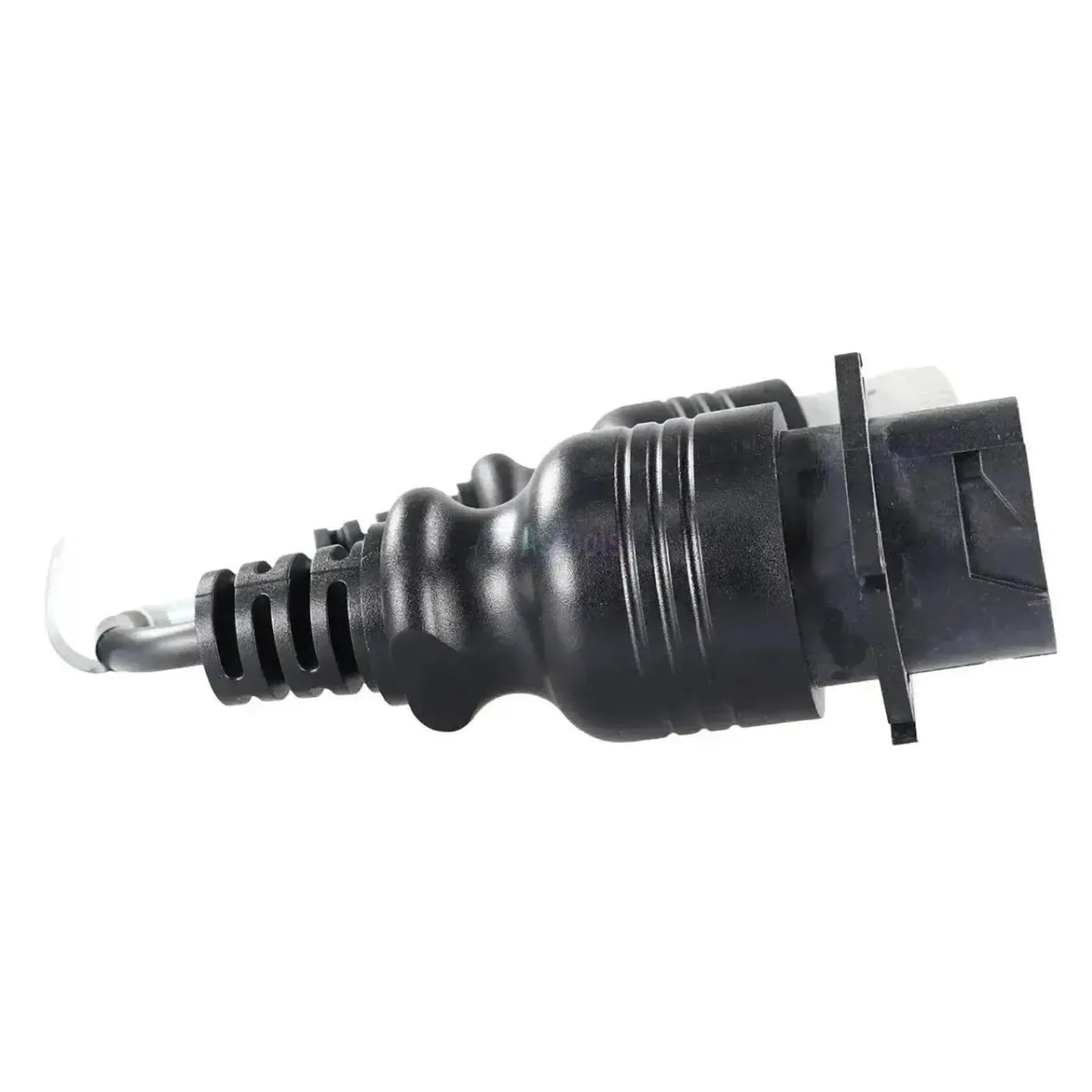

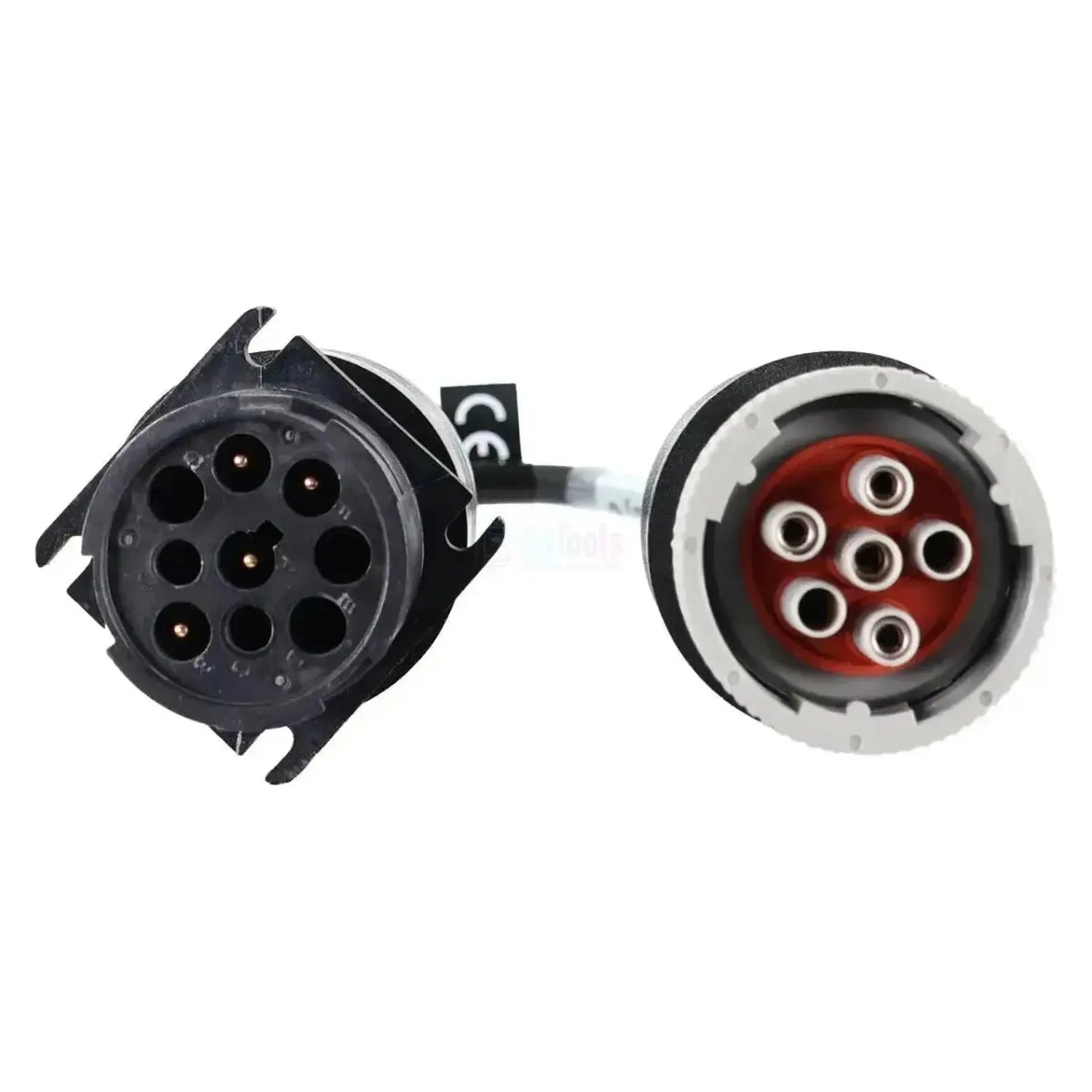

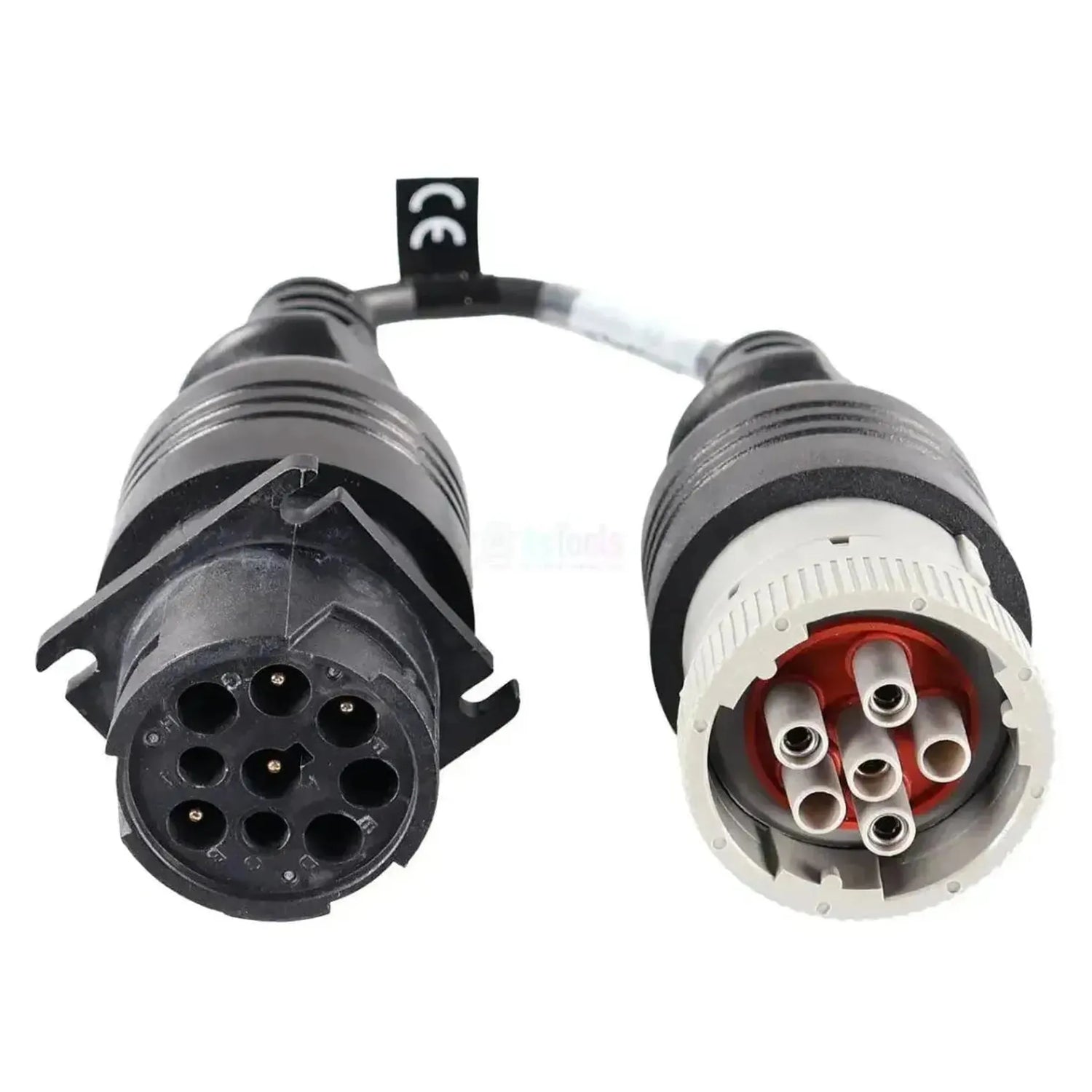

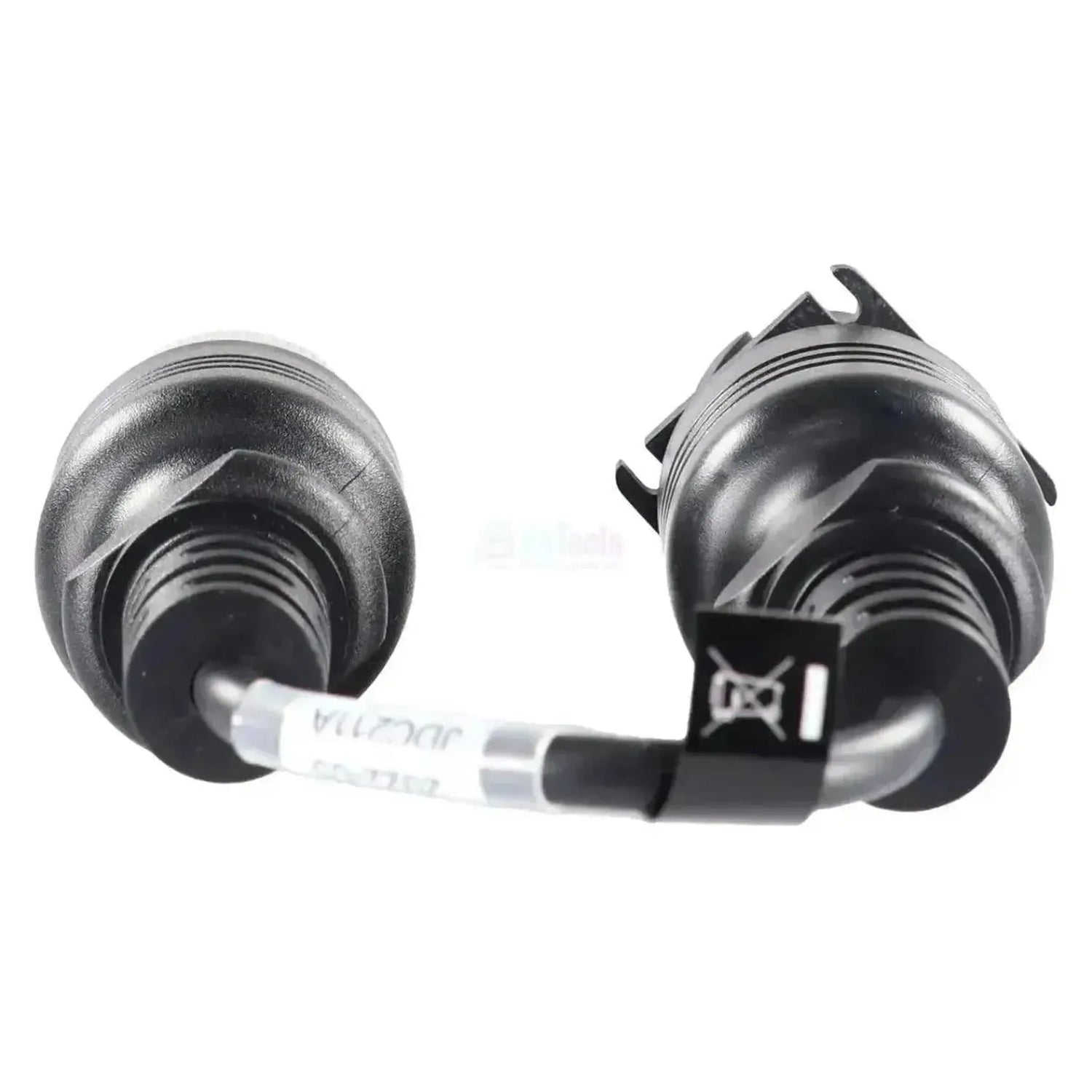

De Jaltest JDC211A brengt de 6-polige Deutsch-diagnoseaansluiting van oudere bedrijfs- en werkvoertuigen naar een 9-polige J1939-aansluiting. Aan de voertuigzijde zit een ronde stekker met een lichtgrijze koppelring en een rode binnenring, met zes grijze hulzen waarvan er vier bezet zijn. Aan de andere kant zit een zwarte 9-polige Deutsch-behuizing met montageflens en met letters gemerkte posities. Het snoer is 28 tot 30 cm lang.
De 6-polige stekker hoort bij de SAE J1708/J1587-databus, de seriële diagnosestandaard die zware voertuigen gebruikten voordat J1939 op CAN de norm werd. De kabel is een connectorovergang: Hij zorgt voor de juiste pinbezetting tussen die aansluiting en uw 9-polige J1939-diagnosekabel. Welke regeleenheden u daarna ziet, bepaalt de Jaltest-dekking van het voertuig. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De kabel is bedoeld voor werkplaatsen die oudere bedrijfs- en werkvoertuigen met de J1708/J1587-aansluiting uitlezen. Op die lijn hangen doorgaans de zwaarste regeleenheden, zoals de motor- en transmissieregeling; welke fabrikant wat op de lijn heeft gezet, verschilt per voertuig.
Regeleenheden die u kunt benaderen
- Diagnoselijn: Eenheden op de J1708-lijn.
- Motorregeling: Als die op de lijn zit.
- Transmissie: Als die op de lijn zit.
- Per voertuig: Volgens de Jaltest-dekking.
Wat u kunt doen
- Foutcodes: Volgens de voertuigdekking.
- Meetwaarden: Volgens de voertuigdekking.
- Overige functies: Volgens de voertuigdekking.
- Pinbezetting: Van 6-polig naar 9-polig J1939.
- Kabel zelf: Voegt geen functies toe of af.
Zo gebruikt u hem
- Stekker zoeken: Zoek de 6-polige Deutsch-aansluiting.
- Aansluiten: Steek de JDC211A erop en zet de koppelring vast.
- Diagnosekabel: Koppel de 9-polige J1939-kabel aan de Link.
- Contact aan: Zet het contact aan, zonder de motor te starten.
- Uitlezen: Kies het voertuig in Jaltest CV.
Compatibele voertuigen en toepassingen
Bepalend is de connector, niet het merk. De kabel hoort bij de 6-polige Deutsch-diagnoseaansluiting volgens SAE J1708/J1587. Omdat die aansluiting in een norm is vastgelegd en niet door een fabrikant, komt hij bij uiteenlopende merken uit de J1708-periode voor.
Toepassing:
- Bedrijfs- en werkvoertuigen: Met een 6-polige Deutsch-diagnoseaansluiting volgens SAE J1708/J1587.
- Voertuigmerk: Niet bepalend; de kabel volgt de genormeerde connector.
- Diagnosekabel: De 9-polige J1939-diagnosekabel van Jaltest; de kabel eindigt niet op 16-pins OBD2.
Verpakkingsinhoud
- 1x Jaltest (JDC211A) | Deutsch 6-pins – 9-pins J1939 Verloopkabel | Bedrijfs- en Werkvoertuig
Tekniset tiedot
Yleistä
- Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
- Jaltest (Cojali)
- Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
- Adapterikaapeli
- Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
- CV hyötyajoneuvot
Liitännät
- Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
- Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
- 9-napainen J1939
- Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
- 6-napainen Deutsch
- Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
- 28-30 cm
Käyttö
- Viitenumero
- JDC211A
Muut tekniset tiedot
- Toepassing
- 6-polige Deutsch-diagnoseaansluiting volgens SAE J1708/J1587
- Aansluiting interfacezijde
- 9-pins J1939 (zwarte Deutsch-behuizing type 1, met montageflens)
- Regeleenheden
- De regeleenheden die de fabrikant op de 6-polige diagnoselijn heeft aangesloten, zoals de motor- en transmissieregeling; per voertuig verschillend
- Segment
- Bedrijfs- en Werkvoertuig
- Nodig om te gebruiken
- Jaltest Link V8.1 of V9 met 9-polige J1939-diagnosekabel, Jaltest-software met licentie voor Jaltest CV
