Jaltest  |  SKU: JDC209A

Jaltest (JDC209A) | DAF 16-pinninen OBD1 – 16-pinninen OBD2 -sovituskaapeli | Kuorma-auto

€109,95 alv:n kanssa
€90,87 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

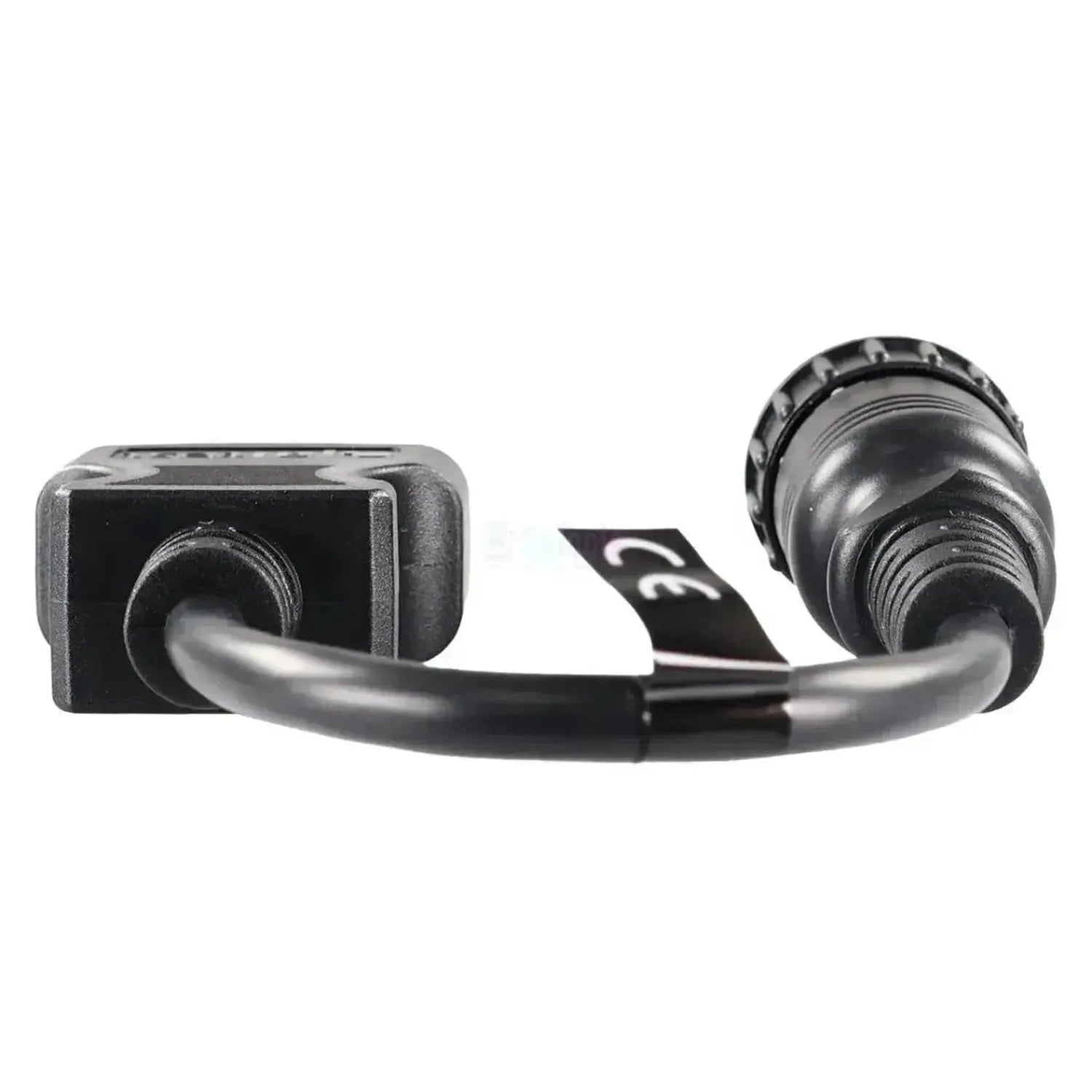

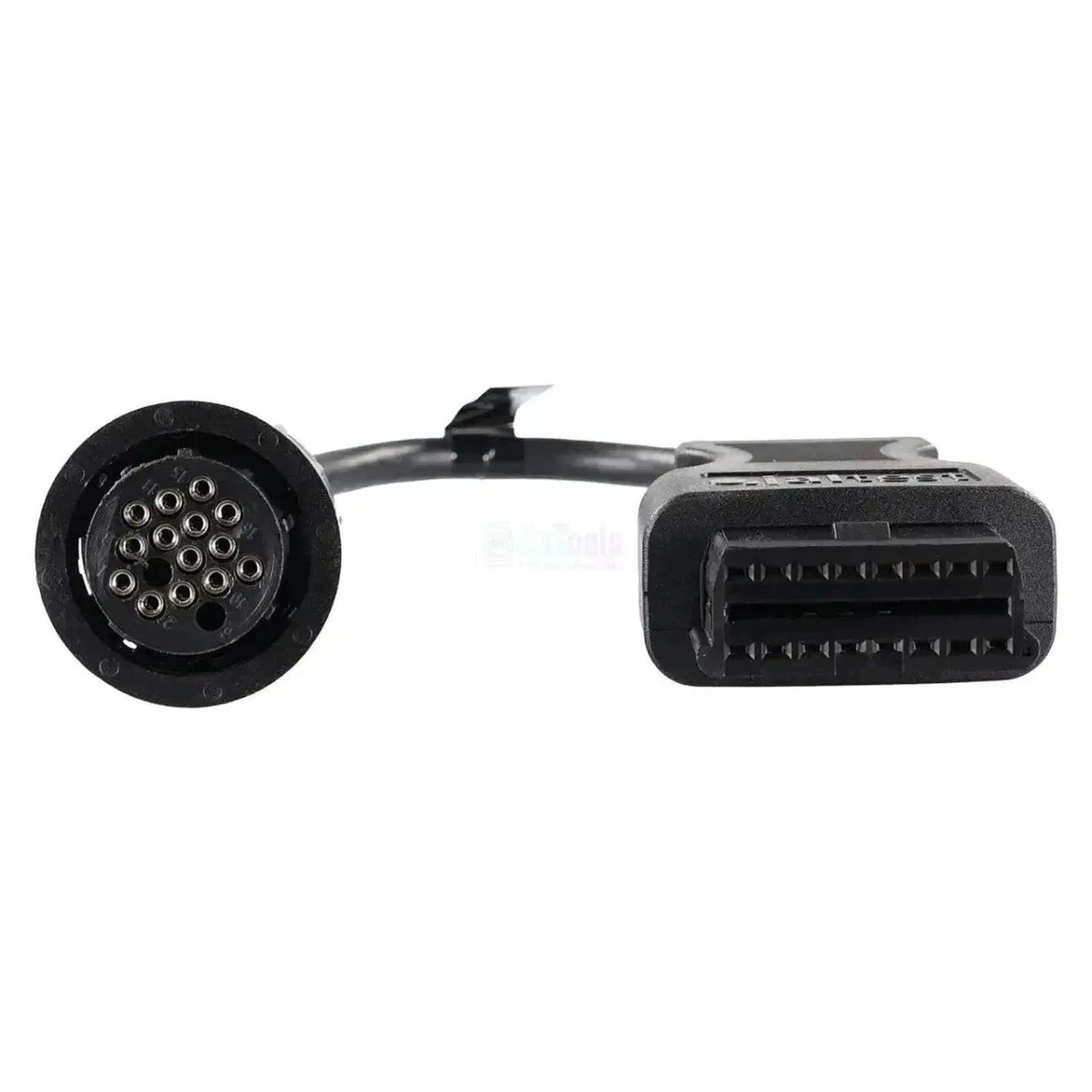

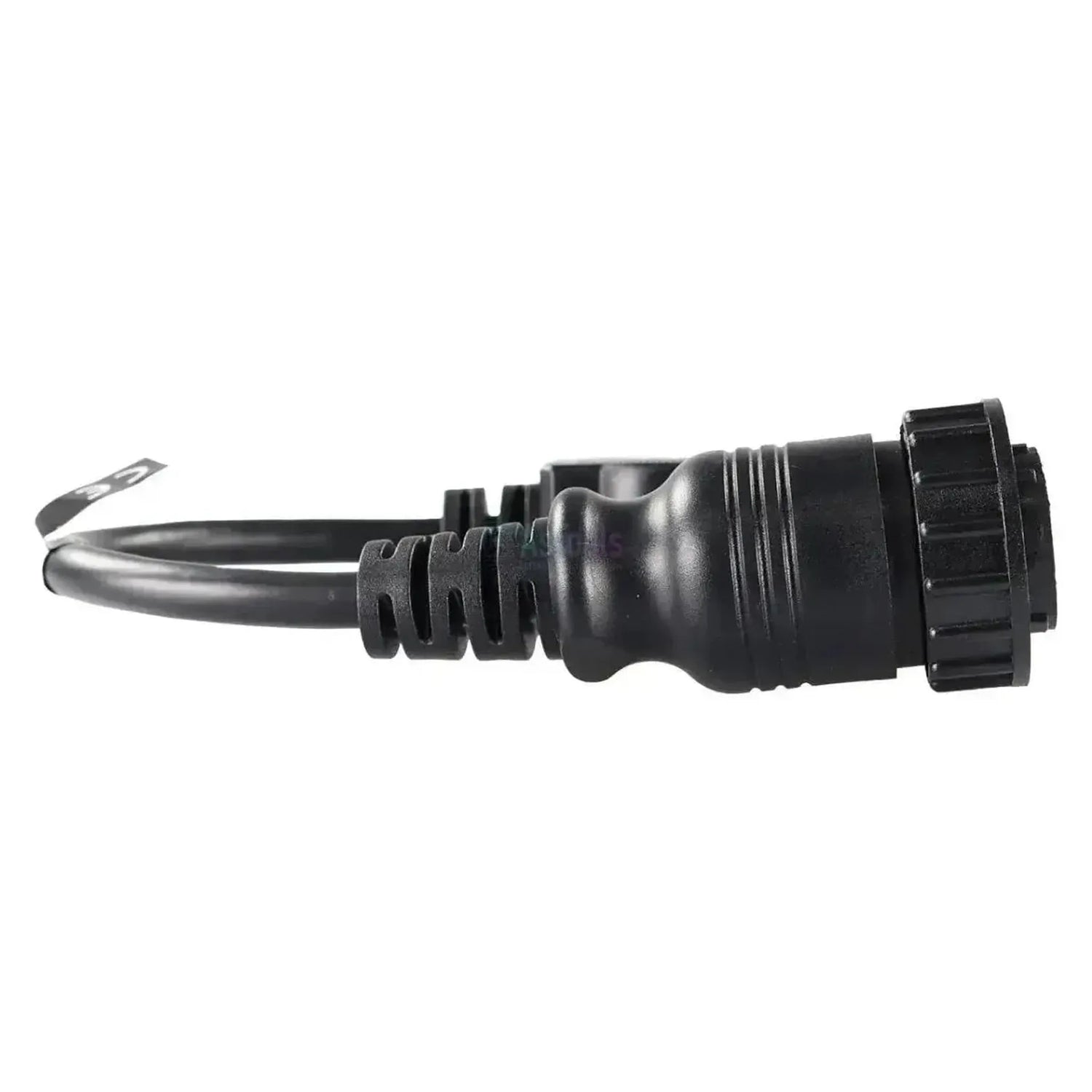

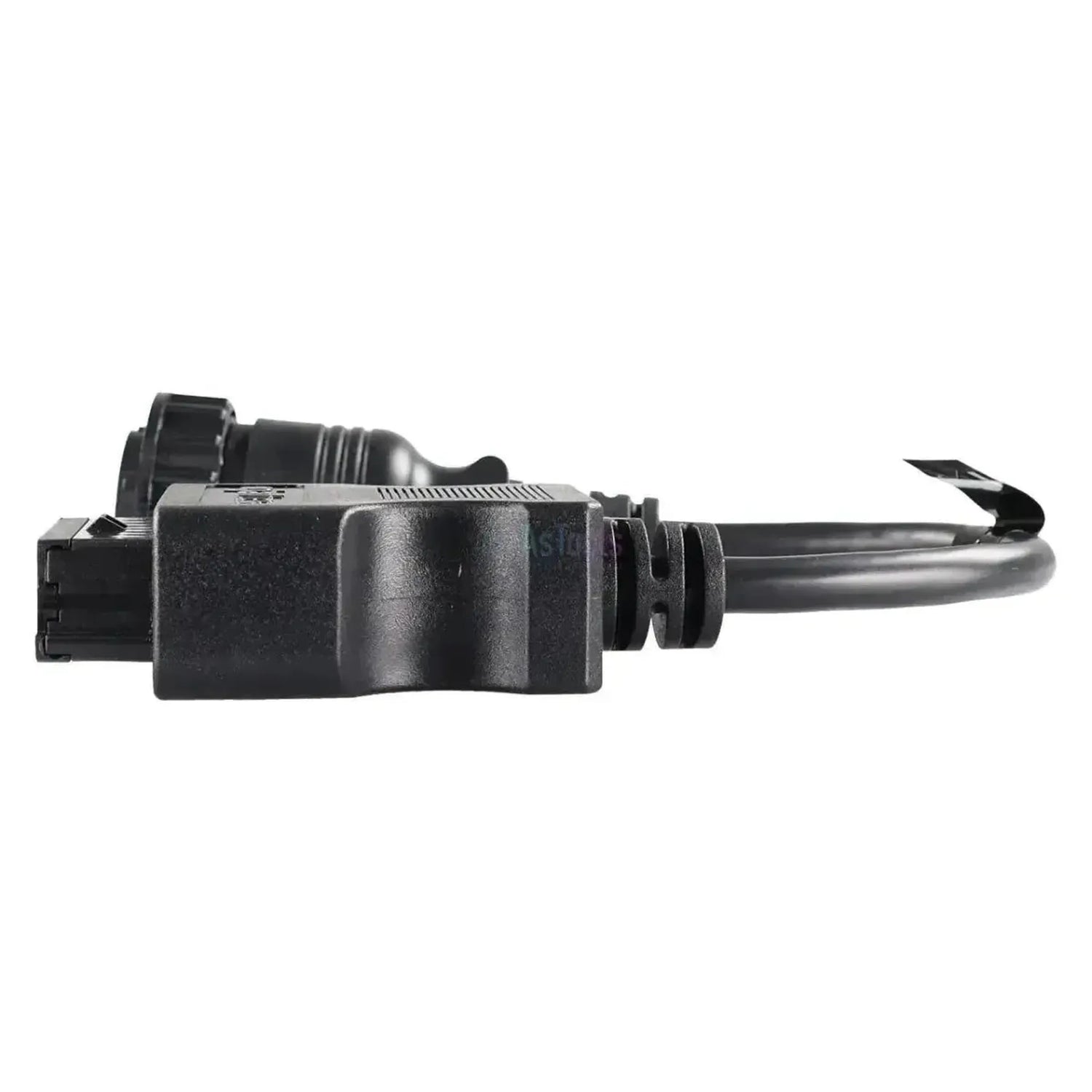

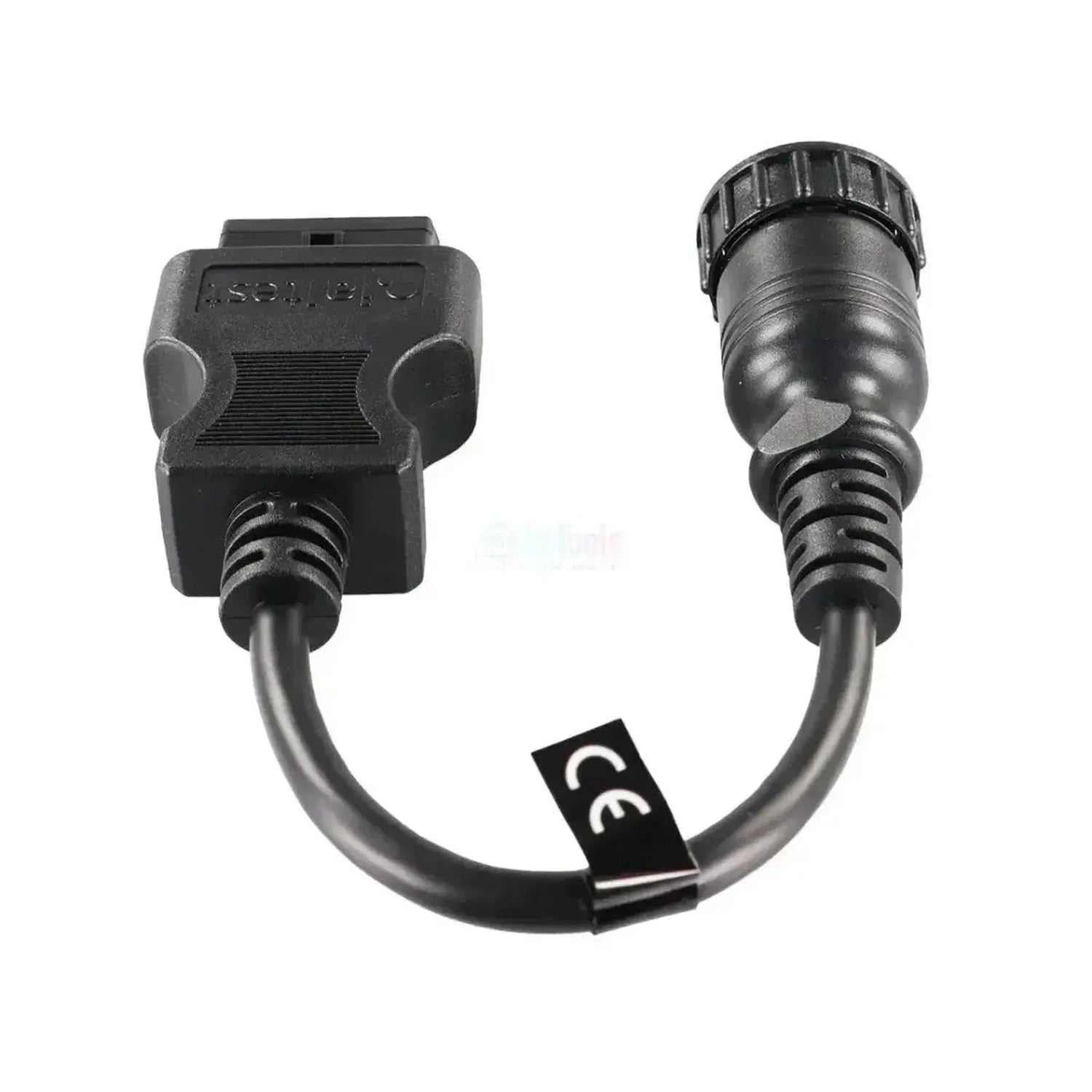

Jaltest JDC209A yhdistää vanhempien DAF-kuorma-autojen valmistajakohtaisen 16-napaisen diagnoosiliitännän Jaltest-diagnoosikaapelisi 16-napaiseen OBD2-tuloon. Ajoneuvopuolella on pyöreä musta liitin ja uritettu kiinnitysrengas, jonka kiristät. Harmaassa etuosassa on kuusitoista numeroitua asentoa, joista neljätoista on varustettu liitinholkilla. Johto on 28–30 cm pitkä.

Kytkettynä kaapelin avulla Jaltest-ohjelmisto tavoittaa DAF-sukupolvien ohjainyksiköt, jotka ovat standardoidun liitännän käyttöönottoa edeltäviltä ajoilta. Mallista ja valmistusvuodesta riippuen niitä ovat 95XF:n moottorinohjaukset UPEC ja EDC Cummins Celect, CF-sarjan ajoneuvon keskustietokone VIC ja vaihteisto AS Tronic sekä jarru-, ilmajousitus- ja tachografijärjestelmät. Kaapeli toimii Jaltest Link V8.1 ja V9 kanssa ja kuuluu Jaltest CV:n kattavuuteen.

PLUSPUNKTIT

✔Tavoittaa moottorinohjaukset UPEC yksikköpumpuilla ja 95XF:n EDC Cummins Celect.
✔CF-sarjassa myös ajoneuvon keskustietokone VIC, vaihteisto AS Tronic ja mittaristo DIP-4.
✔Jarrut (ABS ja EBS), ilmajousitus (ECAS-2 ja ECAS-3) ja tachografi (MTCO ja DTCO) kuuluvat samaan kattavuuteen.
✔Yksi kaapeli 95XF:lle ja XF95:lle sekä ensimmäisille CF- ja LF-sukupolville, joissa on tämä pyöreä liitäntä.

HUOMIOITAVAA

✕Ajoneuvopuoli on pyöreä, kiristysrenkaalla varustettu, ei litteä D-muotoinen OBD2-pistoke; luku 16 viittaa asentojen määrään tässä pyöreässä etuosassa.
✕Alkaen Euro IV:stä (lokakuu 2005) DAF siirtyi 16-napaiseen OBD2-liitäntään; Euro 4:llä tai uudemmalla tätä kaapelia ei tarvita.
✕Kattavuus vaihtelee sukupolvittain: 95XF:ssä ei ole keskustietokonetta, CF85:ssä on. Lisäksi mukana ovat huoltojärjestelmä ja lisälämmitysmoduulit.
✕Käyttöön tarvitaan Jaltest Link ja lisenssi Jaltest CV:lle; ne eivät kuulu kaapelin mukana.

Sovellukset ja toiminnot

Kaapeli on tarkoitettu työpajoille, jotka lukevat vanhempien DAF-kuorma-autojen tietoja Jaltest Linkillä. Mitkä yksiköt ovat mukana, riippuu mallista ja valmistusvuodesta: 95XF:ssä on selvästi vähemmän elektroniikkaa kuin CF85:ssä. Alla olevat yksiköt ovat Jaltestin DAF-kattavuudesta.

Ohjausyksiköt, joihin voit päästä

  • UPEC: Moottorinohjaus yksikköpumpuilla.
  • EDC Cummins Celect: Moottori yksikköruiskuilla.
  • VIC: Ajoneuvon keskustietokone.
  • AS Tronic: Robotisoitu vaihteisto.
  • ABS C / D / D-E, EBS / EBS 2: Jarrut.
  • EST-32 / EST-42: Apujarru, retarderi.
  • ECAS-2 4x2 / 6x2, ECAS-3: Ilmajousitus.
  • MTCO ja DTCO: Tachografi.
  • DIP-4 ja Service: Mittaristo ja huolto.
  • EMAS: Sähköhydraulinen moniakselinen ohjaus.
  • ACH-EA ja ACH-EW: Ilma- ja vesilämmitys.
  • Käynnistyksen katkaisu: ALS-S ja CDS-3 mukana.

Mitä voit tehdä

  • Vikakoodit: Lukeminen ja poistaminen järjestelmittäin.
  • Mittausarvot: Tarkastelu numeroina ja kuvaajana.
  • Komponentit: Osien ohjaus ja testaus.
  • Parametrit: Asetukset ohjainyksikköön.
  • Kalibroinnit: Toimenpiteet, joihin Jaltest tarjoaa menettelyn.
  • Huolto: Nollaa laskuri Servicen kautta.

Näin käytät kaapelia

  1. Tarkista pistoke: Etsi pyöreä 16-napainen liitäntä ohjaamosta.
  2. Kytkeminen: Kiristä JDC209A:n kiristysrengas.
  3. Linkin kytkeminen: Liittäkää OBD2-puoli Jaltest Linkiin.
  4. Ohjelmiston käynnistys: Avaa Jaltest CV tietokoneella.
  5. Tietojen lukeminen: Valitse DAF, sarja ja järjestelmä.

Yhteensopivat ajoneuvot ja sovellukset

Ratkaisevaa on pistoke, ei malli. Kaapeli sopii jokaiseen DAF-ajoneuvoon, jossa on pyöreä 16-napainen diagnoosiliitäntä. Alla olevat sarjat kuuluvat Jaltest CV:n kattavuuteen. Viimeinen vuosi seuraa Euro IV -siirtymää (tyyppihyväksyntä lokakuu 2005, kaikki rekisteröinnit lokakuu 2006), jonka jälkeen 16-napainen OBD2-liitäntä korvasi sen.

DAF:

  • 95XF: 1997 - 2002
  • XF95: 2002 - 2006
  • CF65: 2001 - 2006
  • CF75: 2001 - 2006
  • CF85: 2001 - 2006
  • LF45: 2001 - 2006
  • LF55: 2001 - 2006
💡
Hyvä tietää: DAF-liitäntä on pyöreä, siinä on uritettu kiristysrengas ja harmaa etuosa, jossa asennot on numeroitu. Kuudestatoista asennosta neljätoista on käytössä. Litteä, D-muotoinen OBD2-pistoke on myös kuusitoistapaikkainen, mutta kuuluu DAF-kuorma-autoihin Euro IV:stä alkaen. Tarkista liitäntä ohjaamossa ennen tilaamista.

Pakkauksen sisältö

  • 1x Jaltest (JDC209A) | DAF 16-napainen OBD1 - 16-napainen OBD2 Sovituskaapeli | Kuorma-auto

Tekniset tiedot

Yleistiedot

Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
Jaltest
Tuotteen tyyppi: erillinen välijohto, sovitin ilman johtoa tai täydellinen sarja.Tuotetyyppi
Välijohto
Johtosarja, johon tämä johto myös kuuluu. Jos sarja on jo hankittu, johtoa ei tarvitse ostaa erikseen.Osa johtosarjaa
Kuorma- ja linja-autojen kaapelisarja

Soveltuvuus

Minkä merkkisen diagnoosilaitteen kanssa johto toimii. Yhden merkin johto ei yleensä sovi toisen merkin testeriin.Soveltuva diagnoosilaite
  • Jaltest
Mihin Jaltest Link -liitännän versioon johto sopii. Jotkin johdot toimivat vain uusimmassa V9-versiossa.Jaltest Link -versio
  • Link V8.1
  • Link V9
Mitä Jaltest-moduulia johdon käyttö edellyttää. Ilman oikeaa lisenssiä johto ei toimi.Jaltest-ohjelmistomoduuli
  • CV hyötyajoneuvot

Liitännät

Liitin, joka kytketään ajoneuvon tai koneen diagnoosiliitäntään. Sen tulee sopia täsmälleen.Liitäntä ajoneuvon puolella
16-napainen OBD1
Liitin diagnoosilaitteen tai liitännän puolella. Yleensä 16-nastainen OBD2-liitin.Liitäntä laitteen puolella
16-nastainen OBD2

Diagnoositoiminnot

Näette antureiden todelliset mittausarvot ajoneuvon käydessä. Hyödyllinen vikojen jäljittämisessä.Reaaliaikaisten tietojen katselu
Voitte käyttää osia itse testataksenne, ovatko ne rikki. Se vähentää vianetsintää.Komponenttien ohjaus
Voitte nollata huoltoilmoituksen tai huoltovälin huollon jälkeen.Huollon nollaus

Mitat ja paino

Johdon pituus. Pidempi johto antaa enemmän liikkumavaraa, kun liitäntä on vaikeasti tavoitettavissa.Johdon pituus
30 cm
Viitenumero
JDC209A

Muut tekniset tiedot

Käyttökohde
DAF 95XF, XF95, CF- ja LF-sarja pyöreällä 16-napaisella diagnoosiliitännällä
Ajoneuvopuolen liitäntä
16-pinninen OBD1 (pyöreä liitin, jossa on uritettu kiristysrengas, 16 paikasta 14 on käytössä)
Ohjainyksiköt
UPEC ja EDC Cummins Celect (moottori), VIC (ajoneuvon tietokone), AS Tronic (voimansiirto), ABS ja EBS (jarrut), EST-32 ja EST-42 (retarderi), ECAS (ilmajousitus), DIP-4 (mittaristo), MTCO ja DTCO (tachografi)
Osa kaapelisarjaa
Kuorma- ja linja-autojen kaapelisarja (29362)
Tarvitaan käyttöön
Jaltest Link V8.1 tai V9 Jaltest-diagnoosikaapelilla ja Jaltest CV -lisenssillä
