Jaltest  |  SKU: JDC566.9

Jaltest (JDC566.9) | Curtis 4-pin OBD – 26-pin DB26 sovituskaapeli | Nostolaitteet

€192,95 alv:n kanssa
€159,46 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

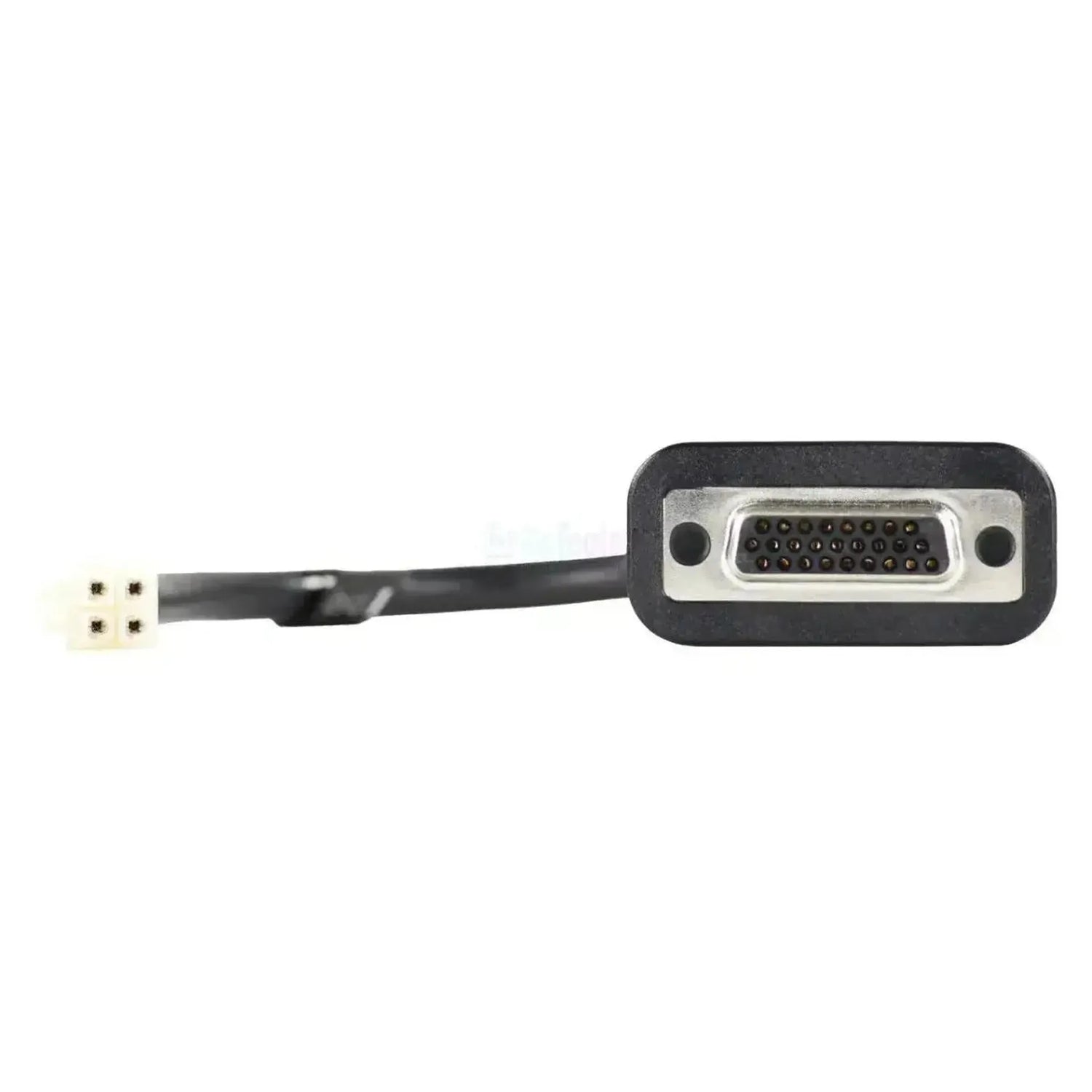

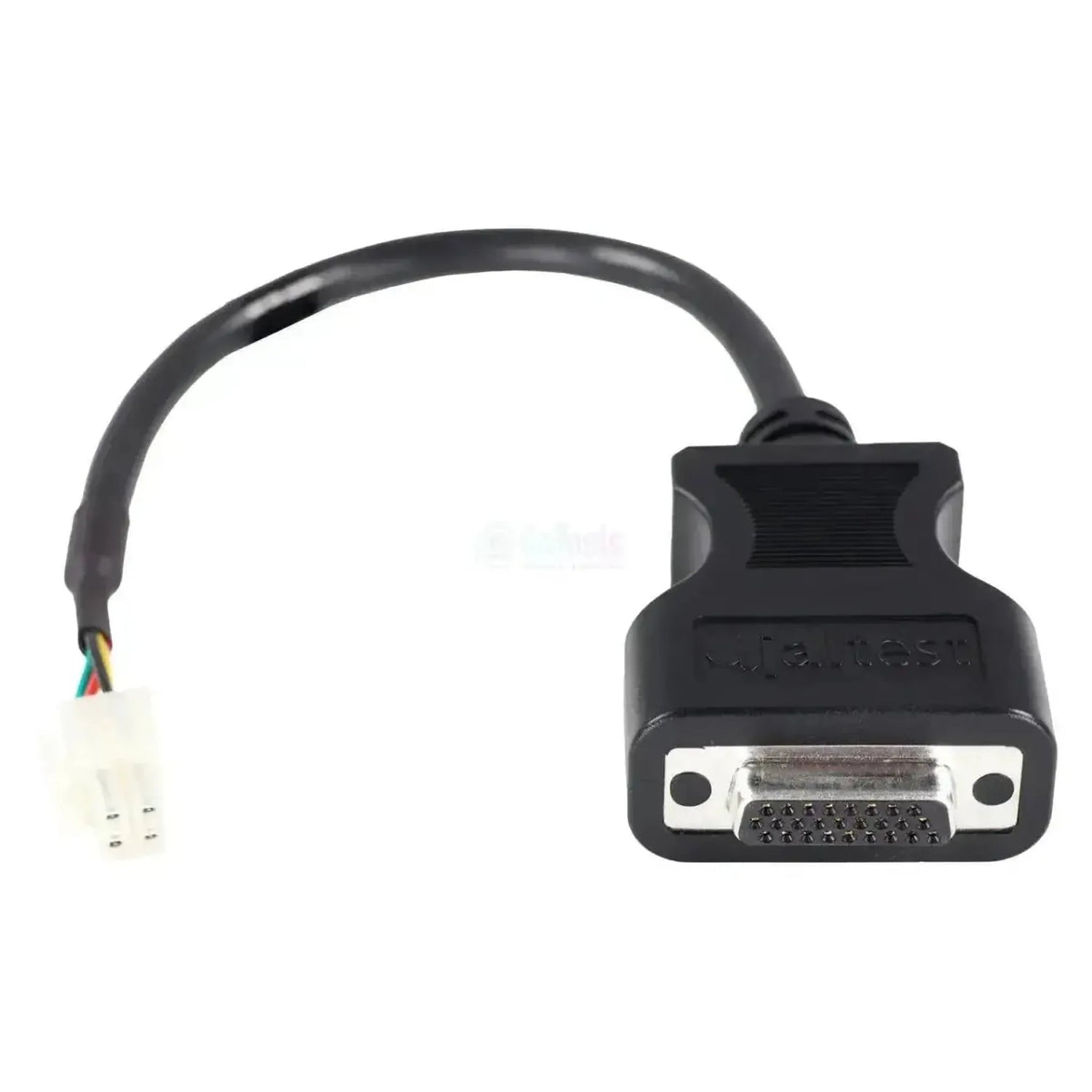

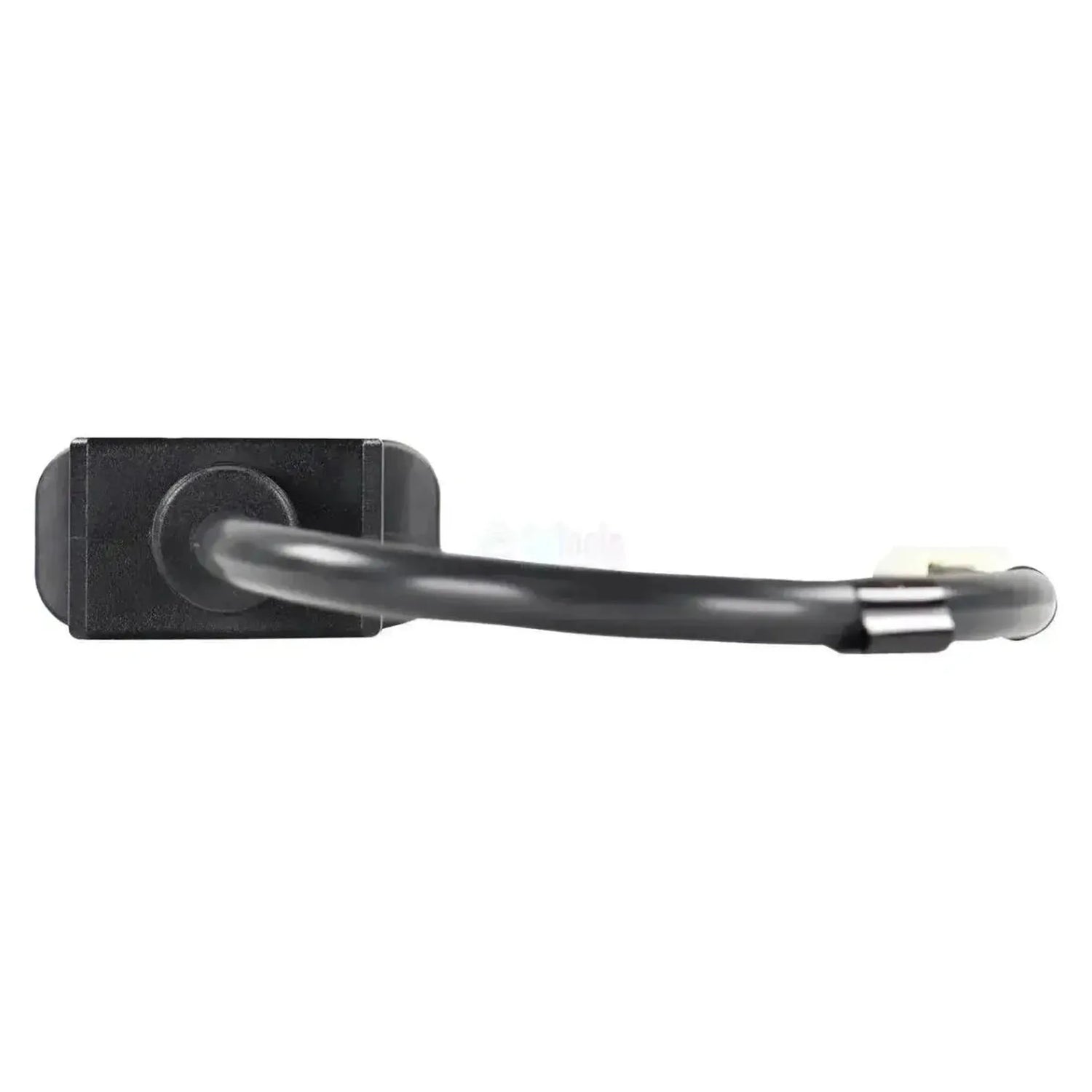

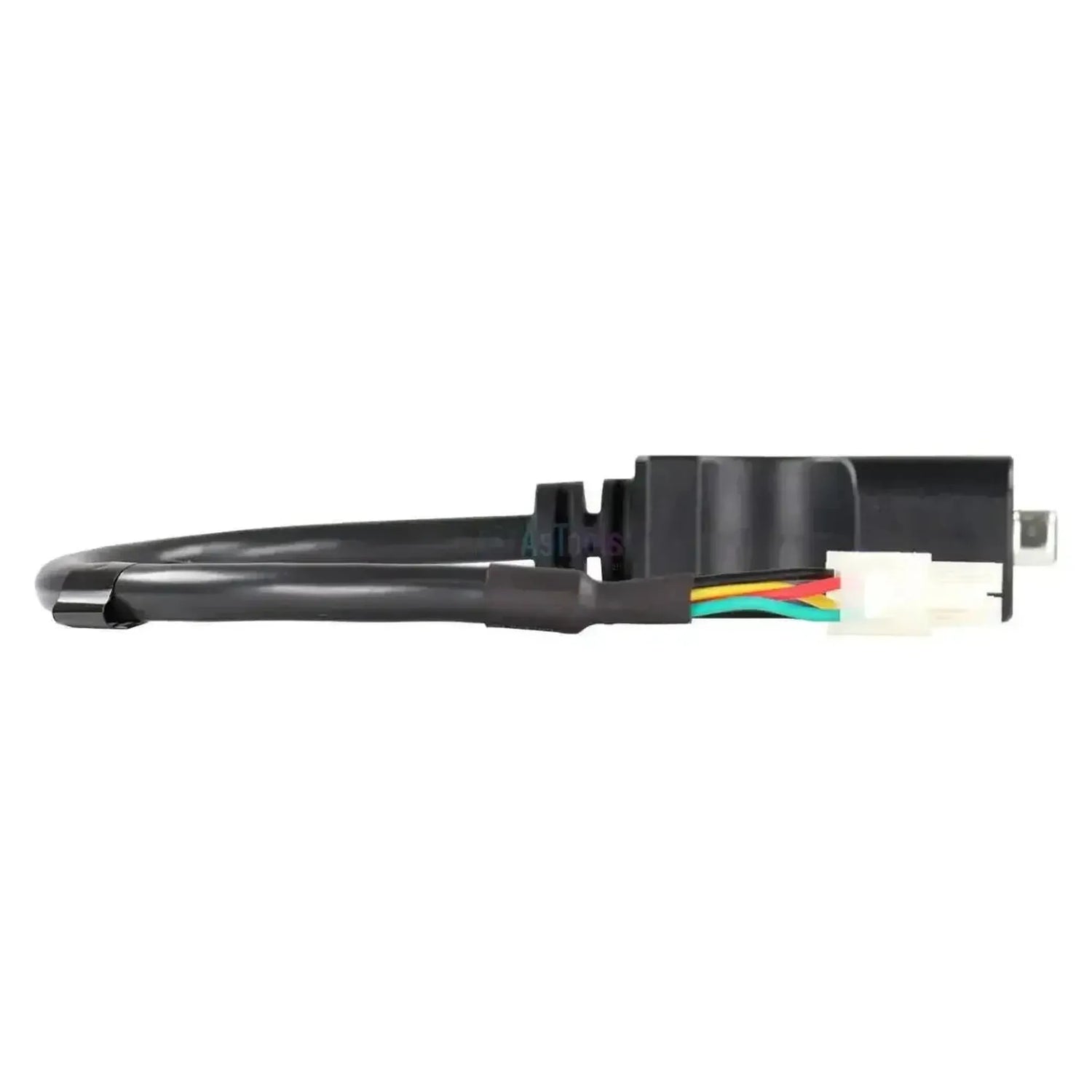

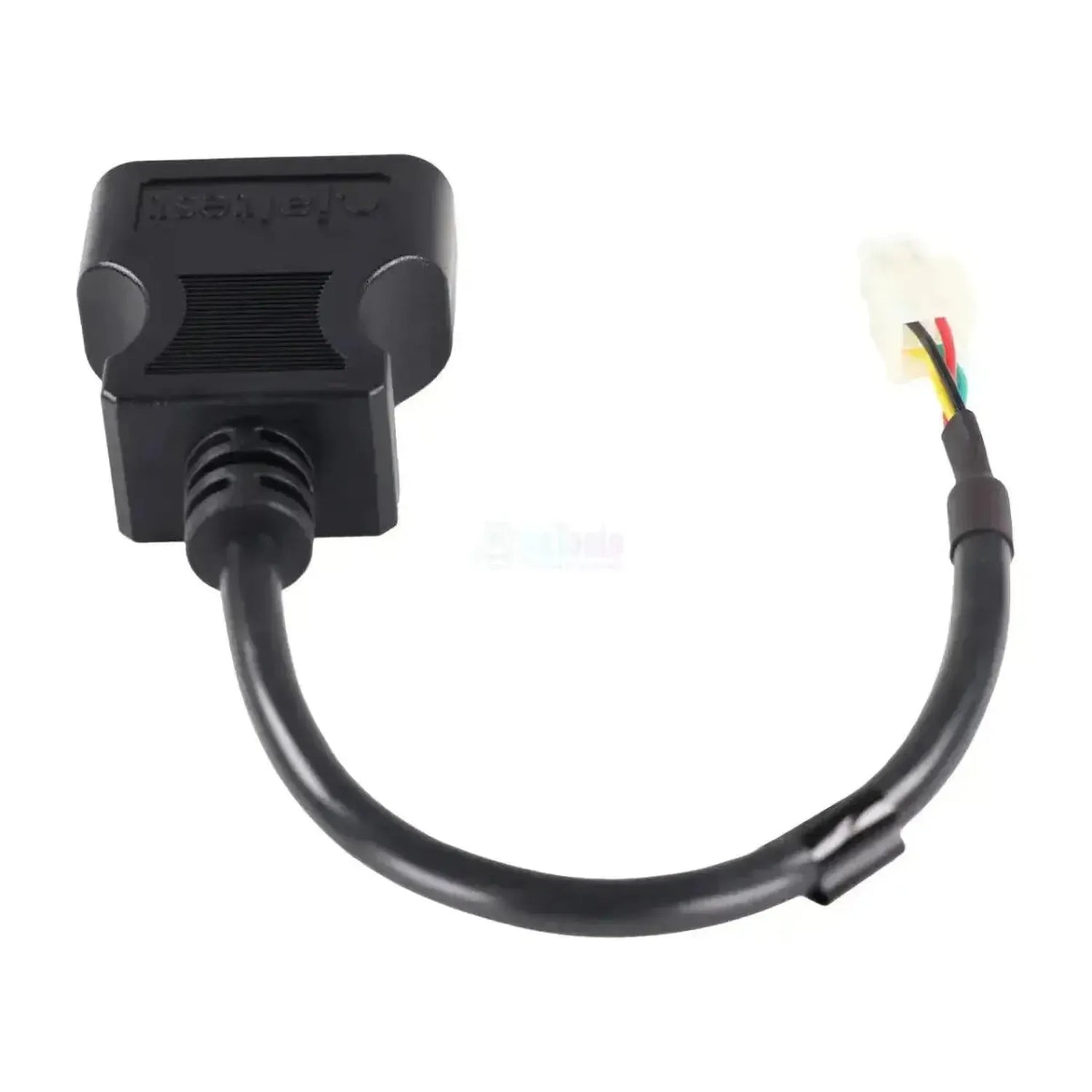

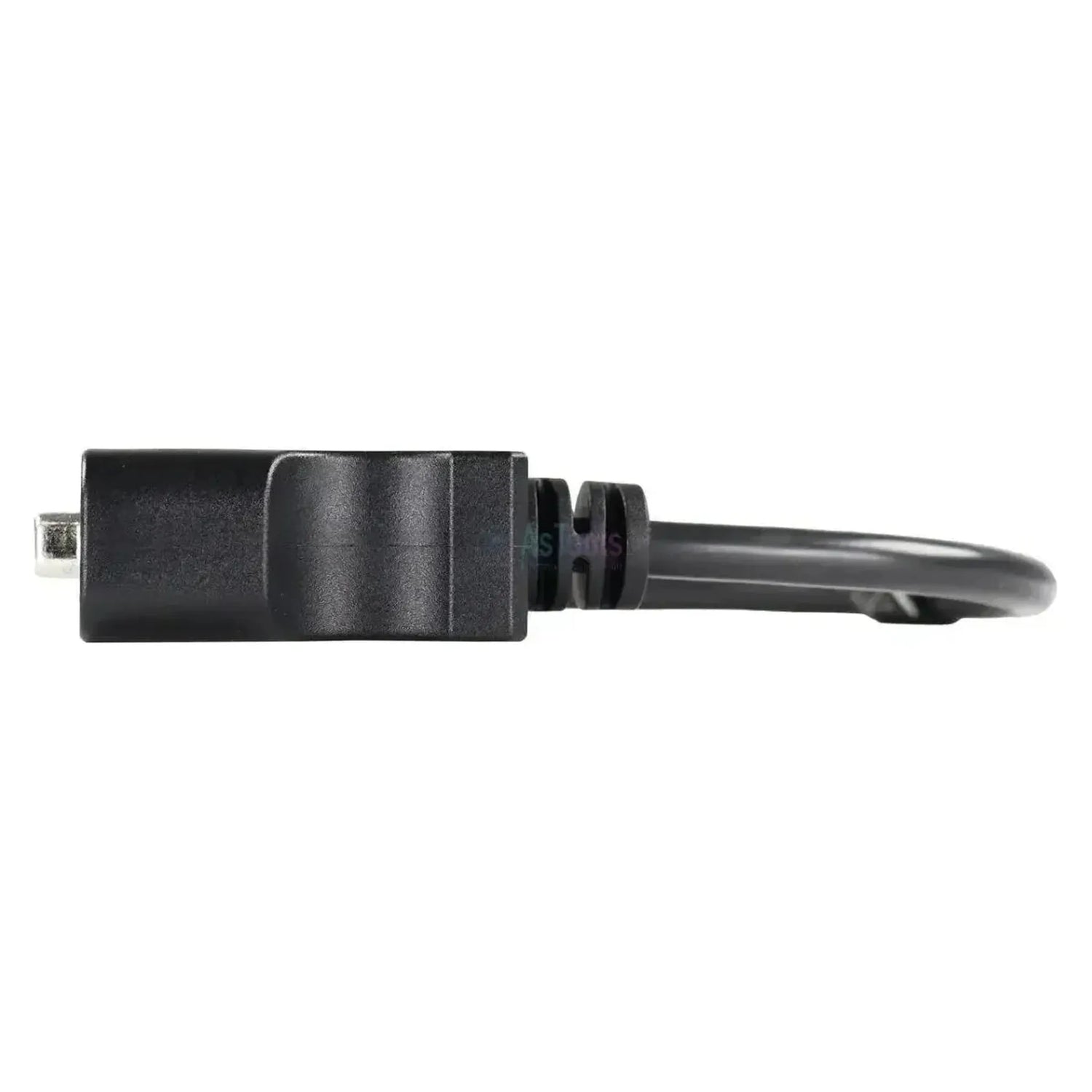

De Jaltest JDC566.9 is de diagnosekabel voor de Curtis-vermogensmodules in elektrisch aangedreven machines. Hij koppelt de 4-pins diagnoseaansluiting van de Curtis-controller aan de 26-pins DB26-ingang van de Jaltest Link. Het is een doorlopende kabel van 30 cm zonder kastje en zonder aftakking, met aan de ene kant de DB26-stekker en aan de andere kant een witte 4-pins connector zonder omhullend vergrendelhuis. Op de kabel zit alleen een CE-label.

Met de kabel aangesloten bereikt de Jaltest-software de motorcontroller die in heftrucks, magazijntrucks en hoogwerkers de rij- en hefmotoren aanstuurt. Jaltest voert die controllers in de MHE-dekking op als Power module (CPM), per serie apart, van de 1212 tot en met de 1243. Bij de series 1212, 1232 en 1236 staat naast foutcodes en meetwaarden ook het instellen van parameters in de dekking. De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Sluit rechtstreeks op de 26-pins DB26-ingang van de Jaltest Link aan; er is geen 16-pins diagnosekabel bij nodig.
✔Bereikt de Curtis-vermogensmodules die Jaltest per serie in de dekking heeft staan: 1212, 1220, 1228, 1230, 1232, 1236 en 1243.
✔Bij de series 1212, 1232 en 1236 staan naast foutcodes ook meetwaarden en parameters in de dekking.
✔Een passieve kabel: Geen elektronica in de streng, dus niets wat het kan begeven tussen de controller en de Link.

AANDACHTSPUNTEN

✕Bij de Curtis-vermogensmodules staan componenten aansturen, kalibratie en onderhoud resetten niet in de dekkingstabel.
✕De functies verschillen per serie; bij de 1243 staat het instellen van parameters bijvoorbeeld niet in de dekking, bij de 1212, 1232 en 1236 wel.
✕Dit is de uitvoering zonder kastje in de kabel; hoort bij uw controller de connector in een zwart vergrendelhuis, dan is de JDC569.9 de juiste.
✕Met 30 cm is de streng kort; de Jaltest Link komt bij het aansluiten dicht tegen het elektrisch compartiment van de machine te liggen.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de Curtis-vermogensmodule van de machine. Jaltest voert elke controllerserie apart op in de dekking, en de functieset verschilt per serie.

Regeleenheden die u kunt benaderen

  • Power module (CPM): Curtis-vermogensmodule.
  • Curtis 1212, 1220, 1228, 1230: Lichtere aandrijving, hulpfuncties.
  • Curtis 1232 en 1236: Zwaardere series.
  • Curtis 1243: Zwaardere serie, afwijkende functies.

Wat u kunt doen

  • Foutcodes: Lezen en na reparatie wissen.
  • Meetwaarden: Sensoren en ingangen van de controller.
  • Parameters: Configuratie lezen en aanpassen.
  • Live data: Tijdens bedrijf, in cijfers en grafiek.

Zo gebruikt u hem

  1. Controller zoeken: Open het elektrisch compartiment van de machine.
  2. Connector vergelijken: Kijk of de witte 4-pins connector past.
  3. Aansluiten: Steek de 4-pins kant op de controller.
  4. Link koppelen: Steek de DB26-stekker rechtstreeks in de Link.
  5. Uitlezen: Kies de Curtis-serie in Jaltest MHE.

Compatibele controllers en toepassingen

Bepalend is de controller, niet het machinemerk. De kabel hoort bij de Curtis-vermogensmodules met de 4-pins aansluiting in elektrisch aangedreven machines. Welke aansluiting er op uw controller zit, controleert u ter plekke.

Curtis:

  • Toepassing: Elektrische heftrucks, magazijntrucks en hoogwerkers met een Curtis-vermogensmodule.
  • Series in de Jaltest-dekking: 1212, 1220, 1228, 1230, 1232, 1236 en 1243.

Verschil met de JDC569.9

De JDC566.9 en de JDC569.9 dragen in de Jaltest-documentatie dezelfde omschrijving, Diagnosekabel voor Curtis, maar het zijn twee verschillende kabels. Aan beide uiteinden komen ze overeen, met de 4-pins Curtis-connector aan de machinezijde en de 26-pins DB26 aan de interfacezijde. Het verschil zit ertussenin.

  • JDC566.9: Passieve verloopkabel van 30 cm met een losse witte 4-pins connector.
  • JDC569.9: Halverwege een dichtgelast kastje met elektronica in de streng, de markering 12/24 V ONLY en de 4-pins connector in een zwart vergrendelhuis.
  • Herkennen: De vorm van de connector en de aanwezigheid van het kastje wijzen uit welke van de twee bij uw controller hoort.
💡
Goed om te weten: De 4-pins aansluiting hoort bij de Curtis-controller zelf en zit doorgaans in het elektrisch compartiment van de machine. Vergelijk de losse witte connector van deze JDC566.9 en het zwarte vergrendelhuis van de JDC569.9 met de aansluiting op uw controller voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC566.9) | Curtis 4-pins OBD - 26-pins DB26 Verloopkabel | Hef- en Hijswerktuigen

Tekniset tiedot

Yleistä

Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
Jaltest (Cojali)
Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
  • MHE sisäinen kuljetus
Ajoneuvot tai koneet, joihin kaapeli on tarkoitettu. Näin näette nopeasti, sopiiko se työpajanne kohteisiin.Ajoneuvotyypit
  • Nosto- ja trukkilaite

Liitännät

Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
26-napainen DB26

Diagnoositoiminnot

Voidaanko vikakoodit lukemisen lisäksi myös poistaa. Joissakin järjestelmissä koodit voi vain lukea.Vikakoodien poisto
Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa

Käyttö

Viitenumero
JDC566.9
Käyttöön tarvitaan
Jaltest Link ja voimassa oleva ohjelmistolisenssi

Muut tekniset tiedot

Type
Verloopkabel, passief (geen elektronica in de kabel)
Toepassing
Curtis vermogensmodules (Power module CPM)
Aansluiting machinezijde
4-pins Curtis, witte connector zonder vergrendelhuis
Lengte
30 cm
Regeleenheden
Power module (CPM), series 1212, 1220, 1228, 1230, 1232, 1236 en 1243
