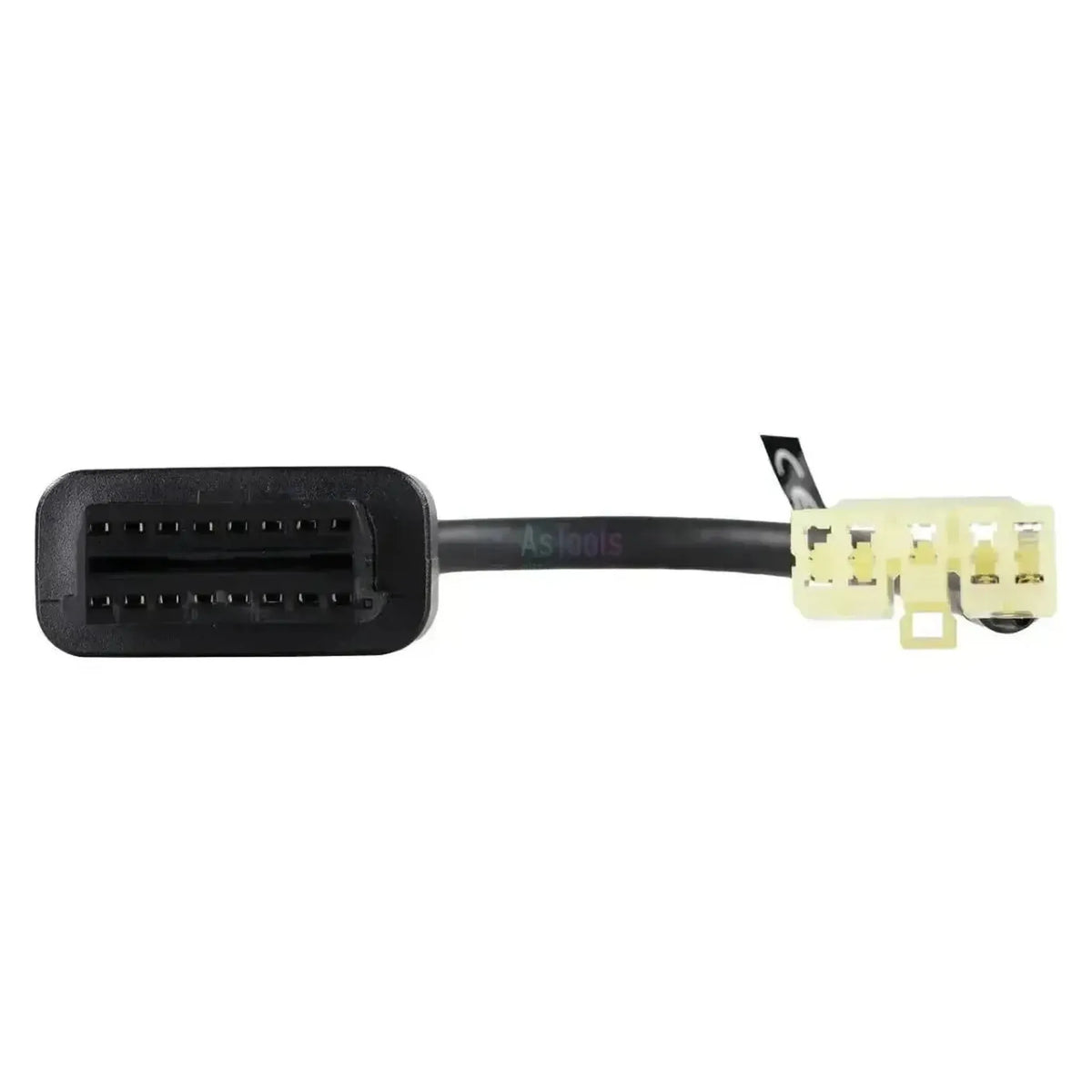

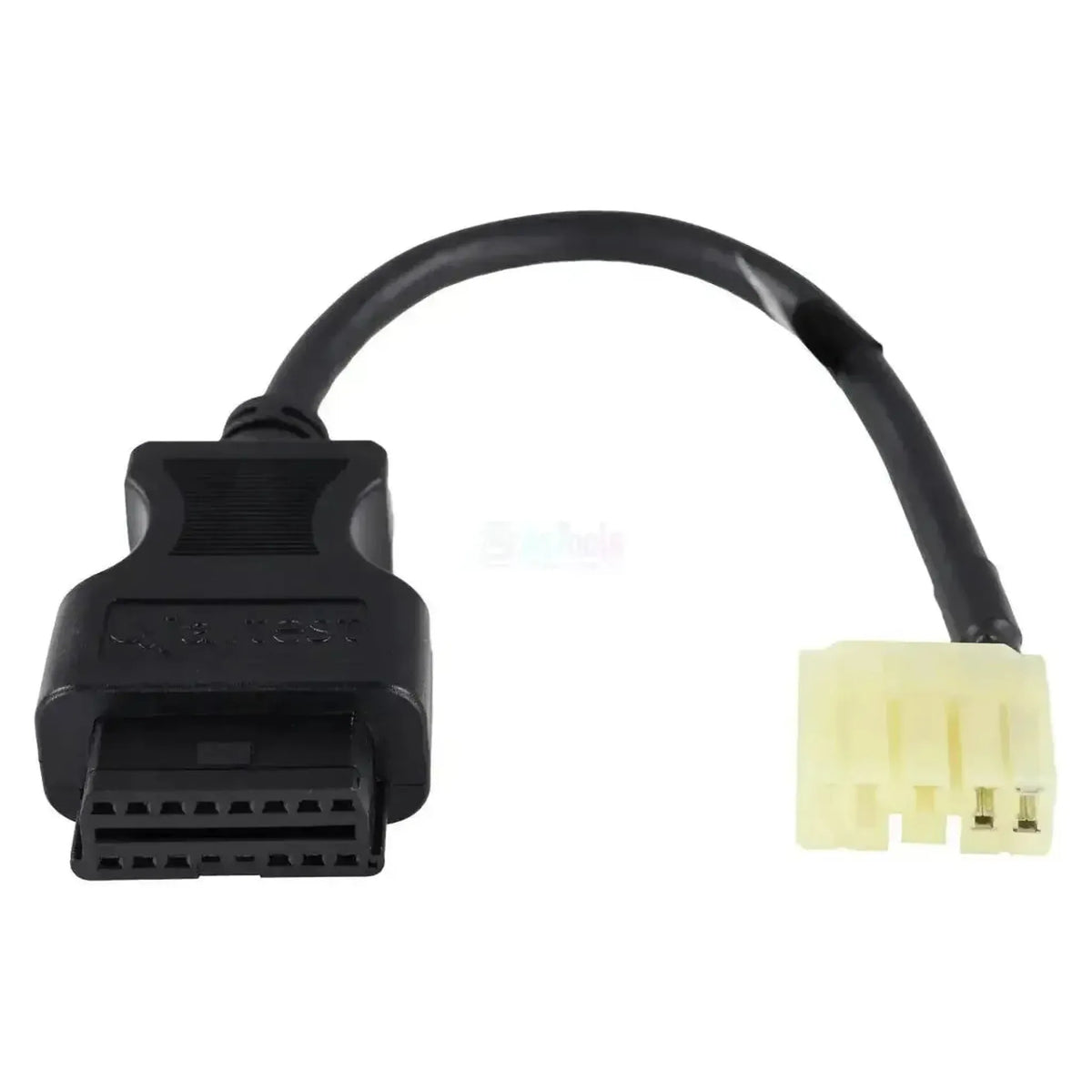

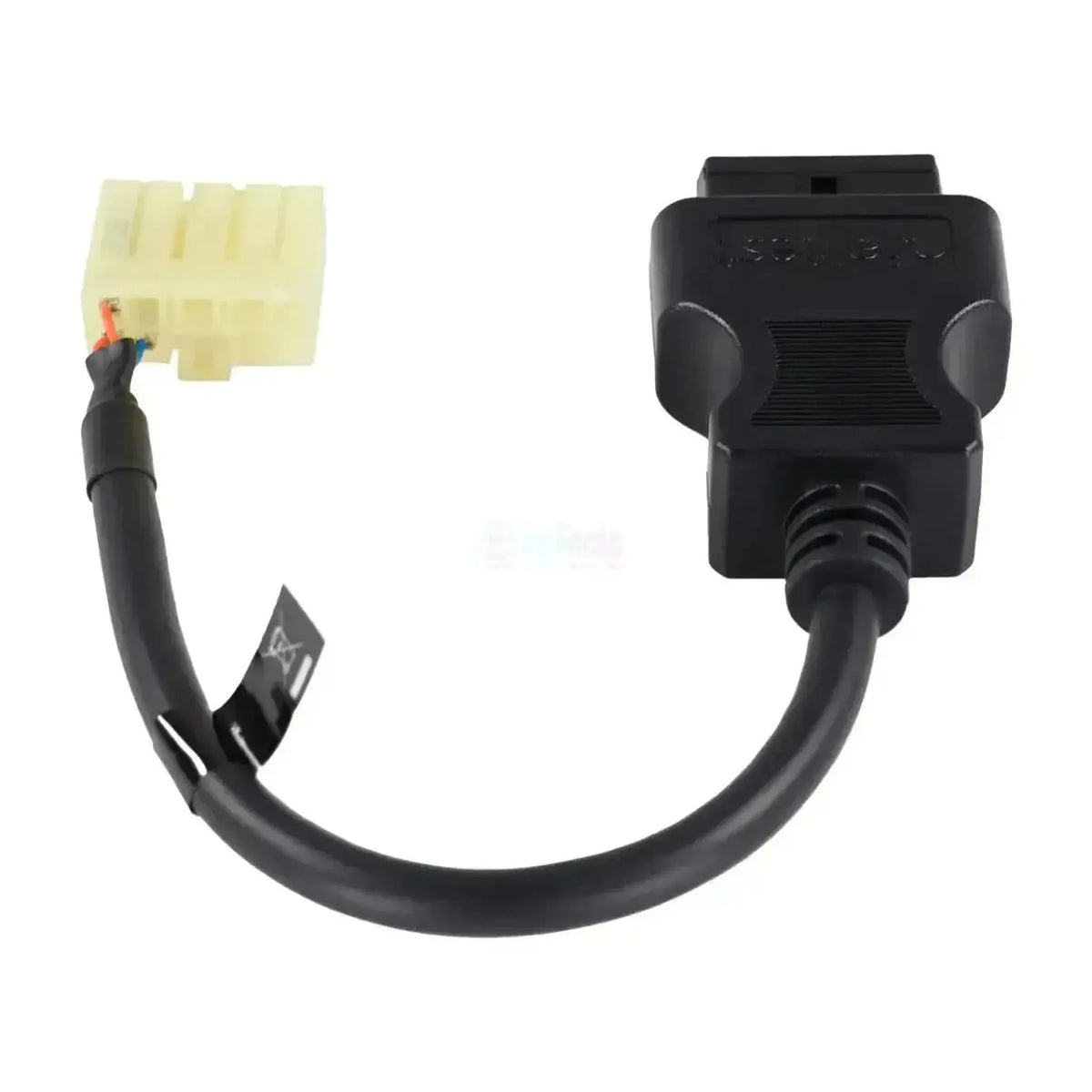

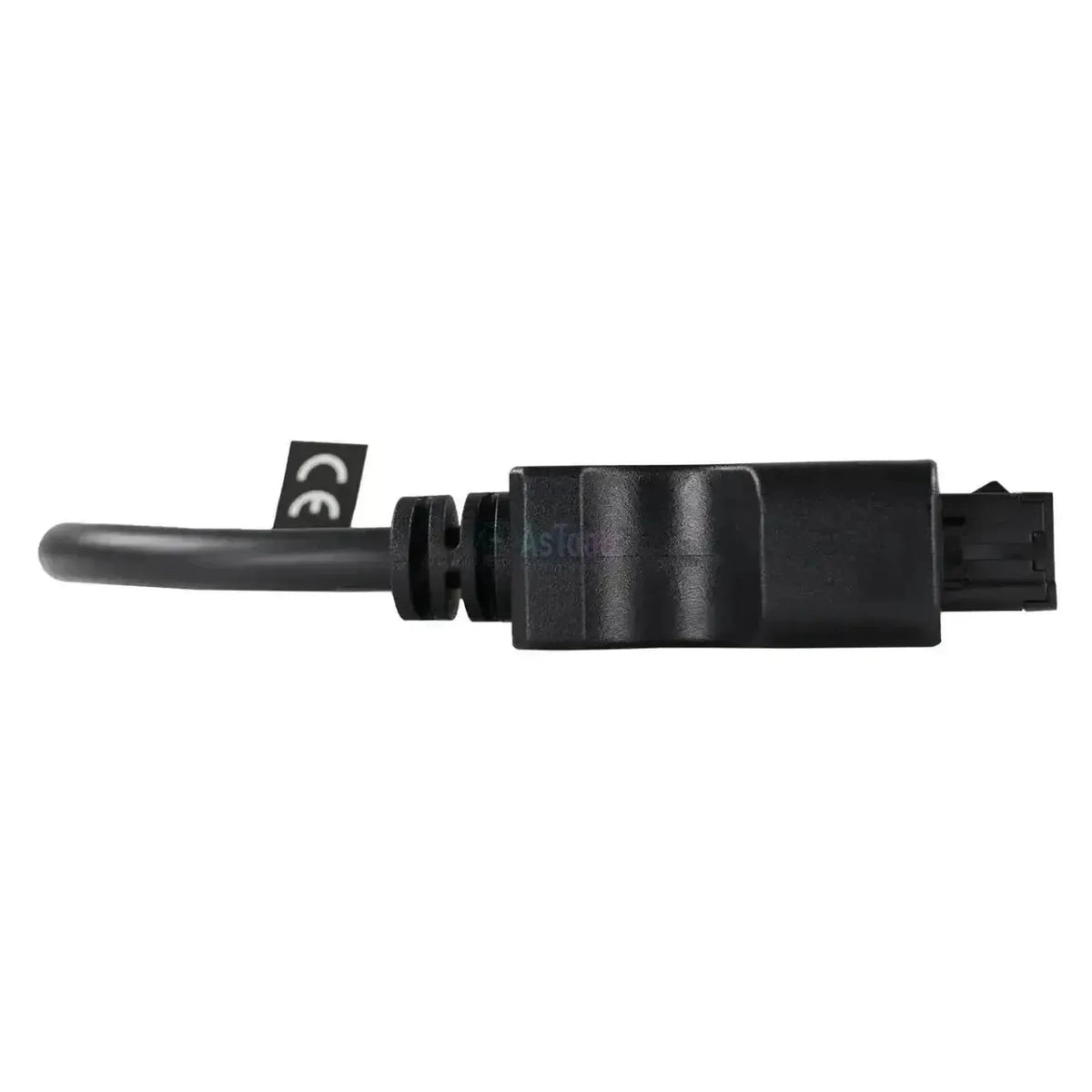

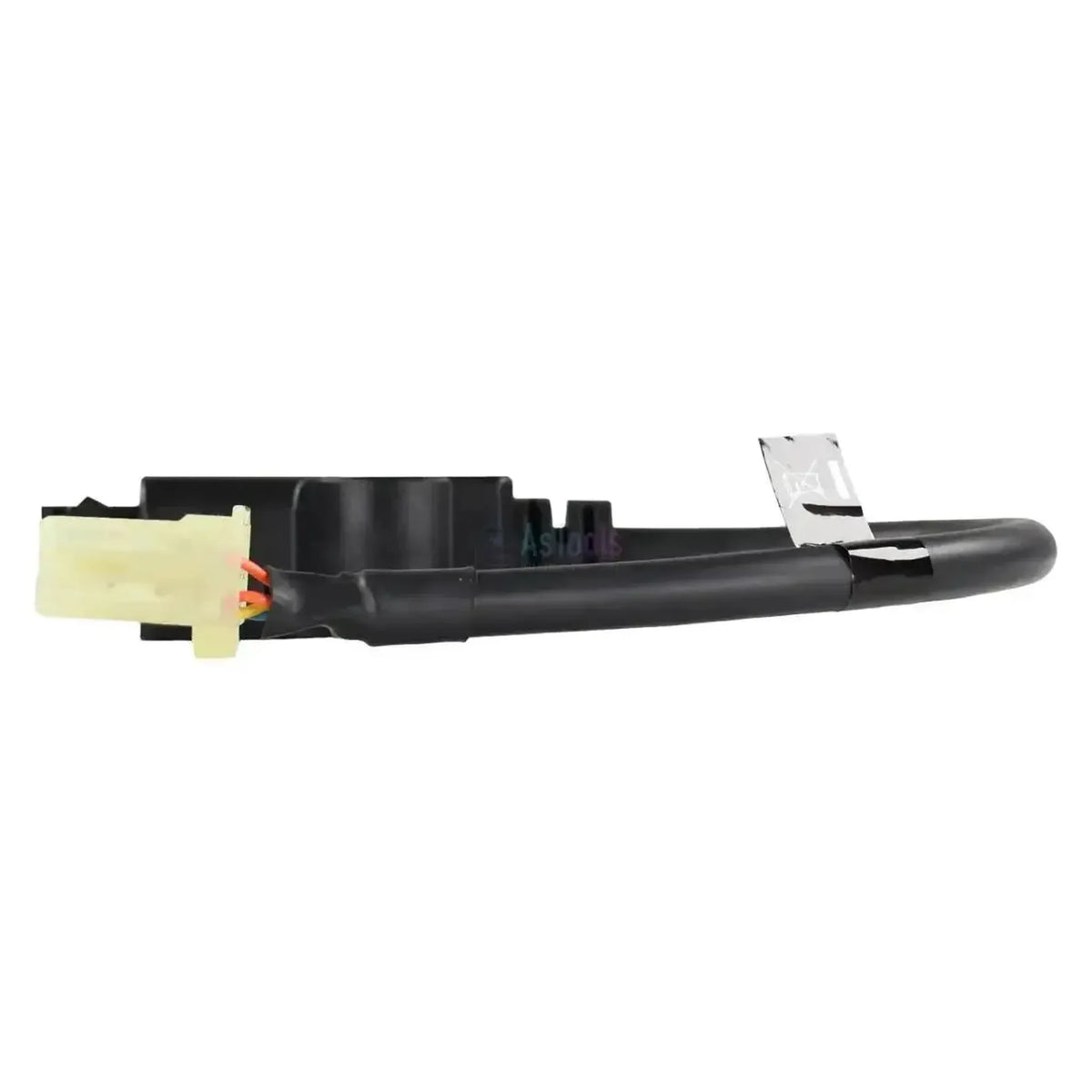

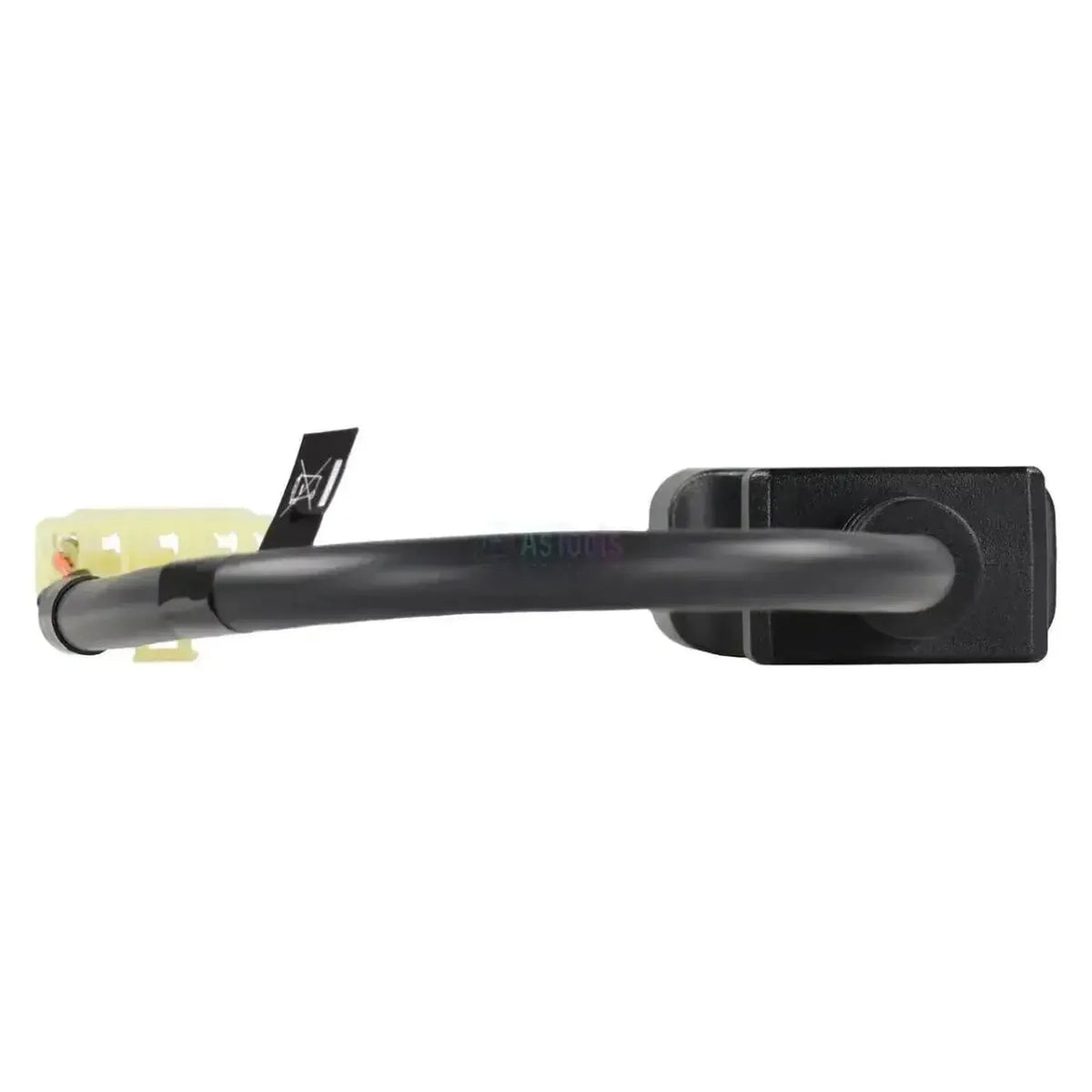

De Jaltest JDC534A verbindt de 9-pins diagnoseaansluiting van de FPT-motoren in CNH-bouwmachines met de 16-pins OBD2 van uw Jaltest-diagnosekabel. De machinezijde is een rechthoekig, melkwit kunststof huis met negen posities en een zwarte trekontlasting. Die aansluiting hoort bij de motorregeling en zit in de motorruimte. Het snoer meet 28 tot 30 cm.
Dezelfde stekker vindt u op bouwmachines van New Holland CE, Fiat Kobelco en Q&K. Achter de aansluiting liggen de motorregelingen EDC 7, EDC 16, EDC 17 en EDC MD1, plus het AdBlue-doseersysteem Denoxtronic 2.1. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de motorregeling van de FPT-motor in de bouwmachine. De functieomvang loopt op met de generatie van de regeleenheid. Onderstaande eenheden komen uit de IVECO-FPT-dekking, waar Jaltest deze motoren onderbrengt.
Regeleenheden die u kunt benaderen
- EDC 7 C1 en EDC 7 UC31: CAN en K Line.
- EDC 16 C39: Motorregeling.
- EDC 17 CV41 + Denox 2.2: Met nabehandeling.
- EDC MD1 CE101: Actuele generatie.
- Denoxtronic 2.1: AdBlue-dosering.
Wat u kunt doen
- Foutcodes: Lezen en wissen per regeleenheid.
- Meetwaarden: Met instelbare alarmgrenzen.
- Onderhoud: Intervallen raadplegen en vastleggen.
- Aanvullende acties: Bij EDC 17 en EDC MD1.
Zo gebruikt u hem
- Stekker controleren: Zoek de melkwitte 9-pins stekker bij de motor.
- Aansluiten: Steek de JDC534A in de aansluiting.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
- Contact aan: Zet het contact aan.
- Uitlezen: Kies IVECO-FPT, de motor en de regeleenheid.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het machinemodel. Deze kabel volgt de FPT-motor in de bouwmachine, dus het bouwjaar en het model van de machine zeggen weinig. Jaltest dekt bij IVECO-FPT onder meer de volgende motorreeksen.
CNH CE en FPT:
- N-serie: N45 en N67 (F4).
- F-serie: F1C (F1) en F34 en F36 (F5).
- Cursor-serie: Cursor 8 en 9 (F2) en Cursor 10, 11, 13 en 16 (F3).
Toepassingen:
- Ingebouwd: In bouwmachines van New Holland CE, Fiat Kobelco en Q&K.
Verpakkingsinhoud
- 1x Jaltest (JDC534A) | CNH CE/FPT 9-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Tekniset tiedot
Yleistä
- Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
- Jaltest (Cojali)
- Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
- Adapterikaapeli
- Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
- OHW rakennus- ja maastokoneet
Liitännät
- Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
- Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
- 16-nastainen OBD2
- Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
- 28-30 cm
Diagnoositoiminnot
- Voidaanko vikakoodit lukemisen lisäksi myös poistaa. Joissakin järjestelmissä koodit voi vain lukea.Vikakoodien poisto
- Kyllä
- Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa
- Kyllä
Käyttö
- Viitenumero
- JDC534A
- Ohjausyksiköt
- EDC 7, EDC 16, EDC 17, EDC MD1, Denoxtronic 2.1
- Käyttöön tarvitaan
- Jaltest Link V8.1 tai V9
Muut tekniset tiedot
- Toepassing
- FPT-motoren in CNH-bouwmachines met 9-pins diagnoseaansluiting
- Aansluiting machinezijde
- 9-pins rechthoekige melkwitte kunststof stekker
- Regeleenheden
- EDC 7 C1 en EDC 7 UC31, EDC 16 C39, EDC 17 CV41 + Denox 2.2 en EDC MD1 CE101 (motorregeling), Denoxtronic 2.1 (uitlaatgasnabehandeling)
- Segment
- Verbrandingsmotor
