Jaltest  |  SKU: JDC519A

Jaltest (JDC519A) | Claas/Renault 4+4-nastainen OBD – 16-nastainen OBD2 -kaapelisovitin | Maatalousajoneuvo

€168,95 alv:n kanssa
€139,63 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

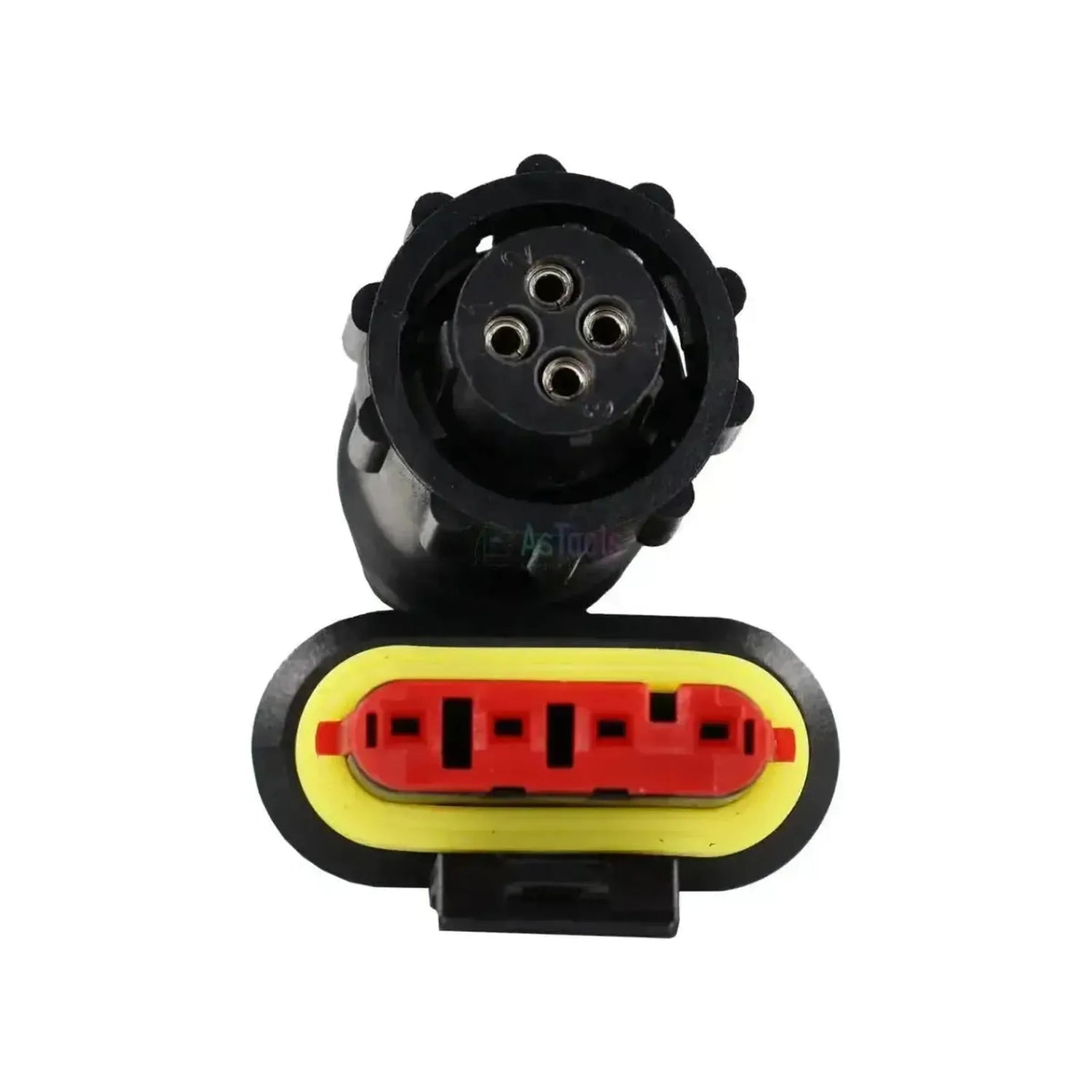

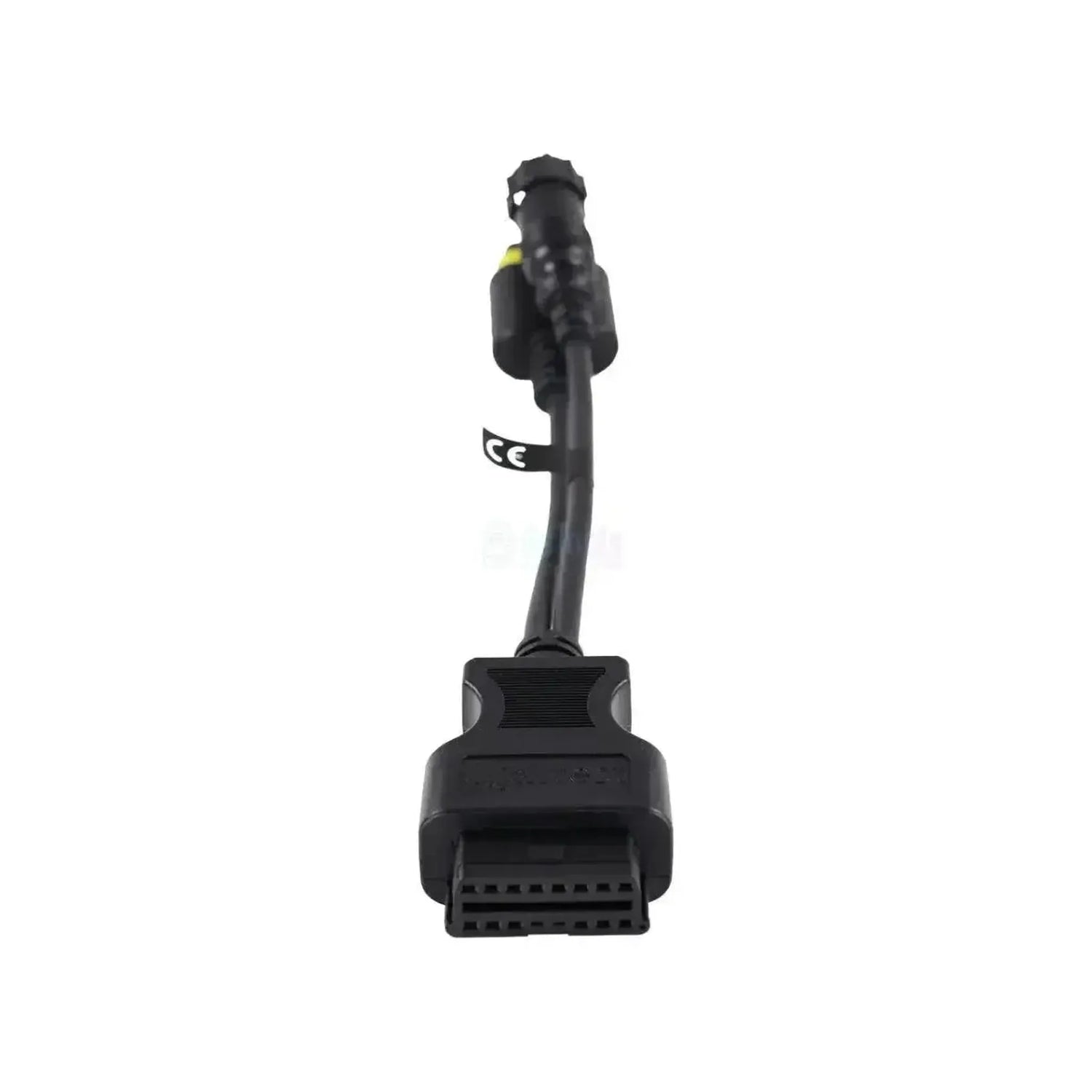

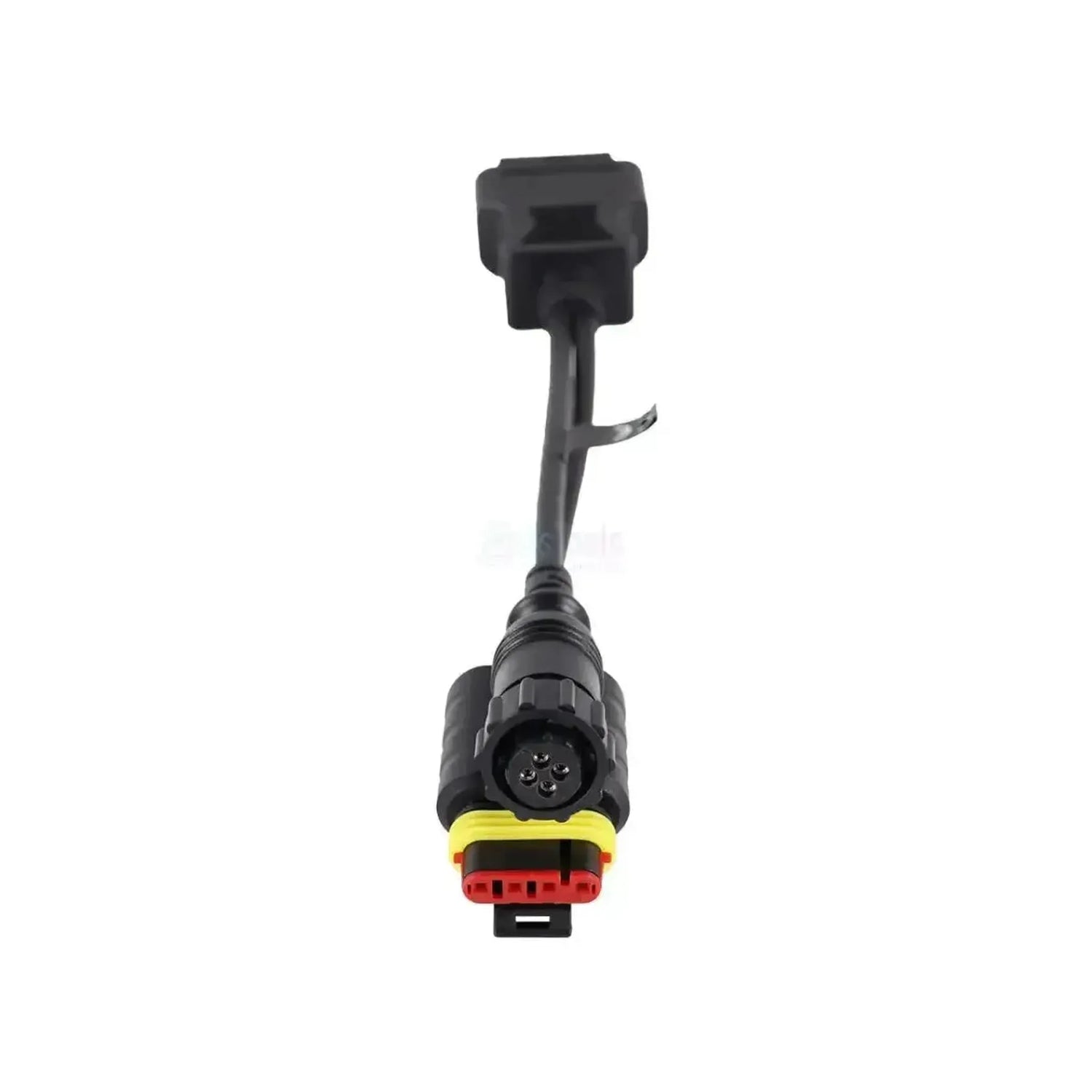

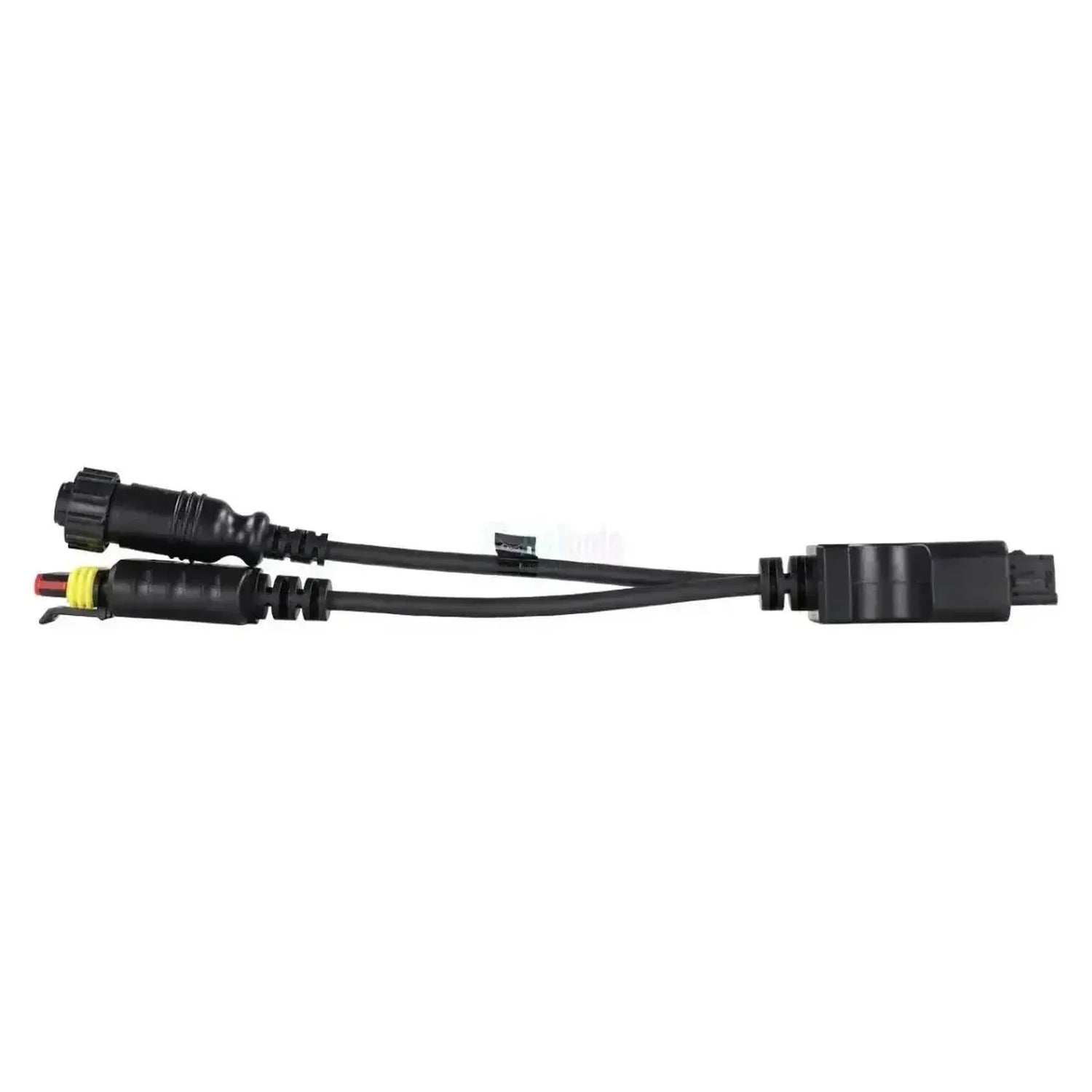

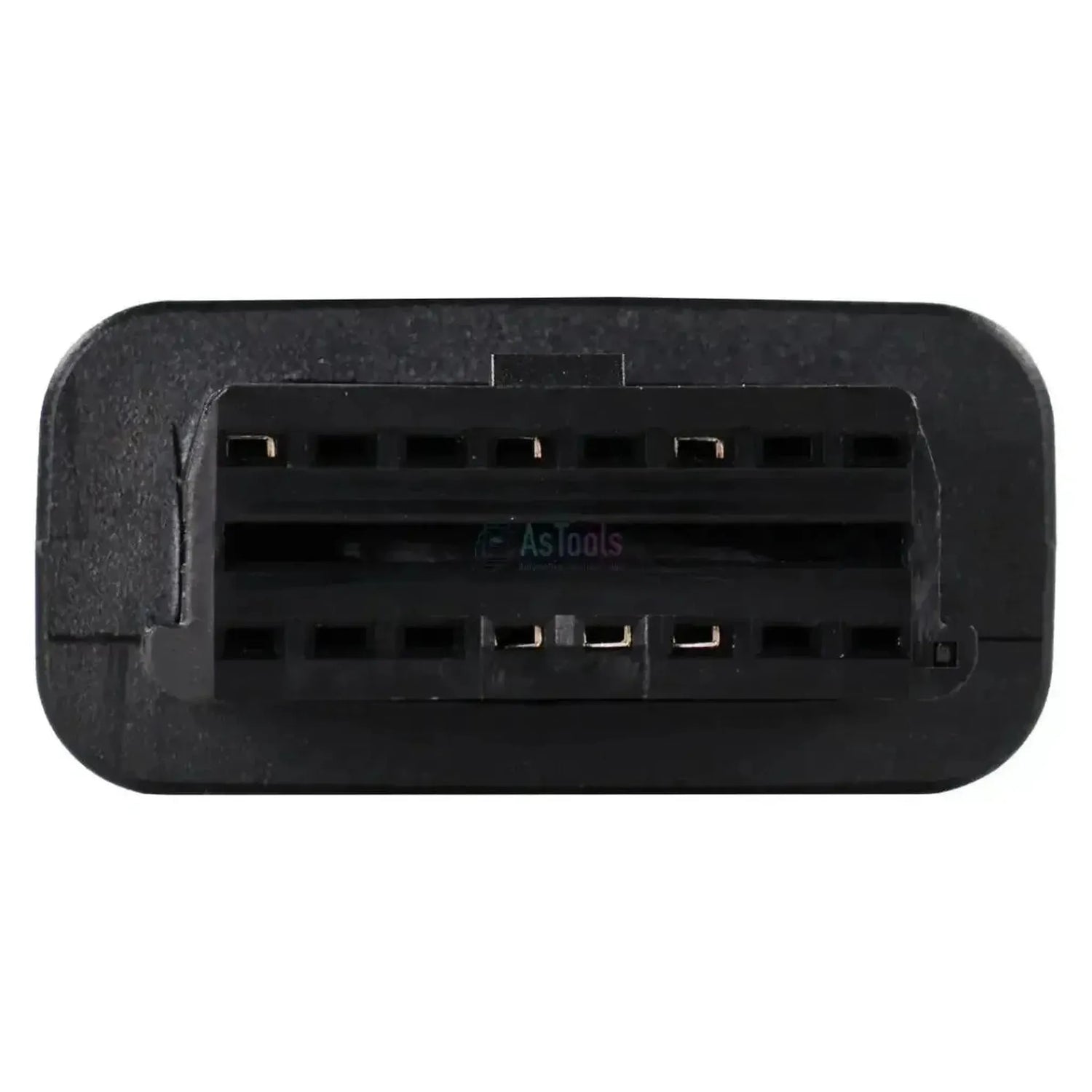

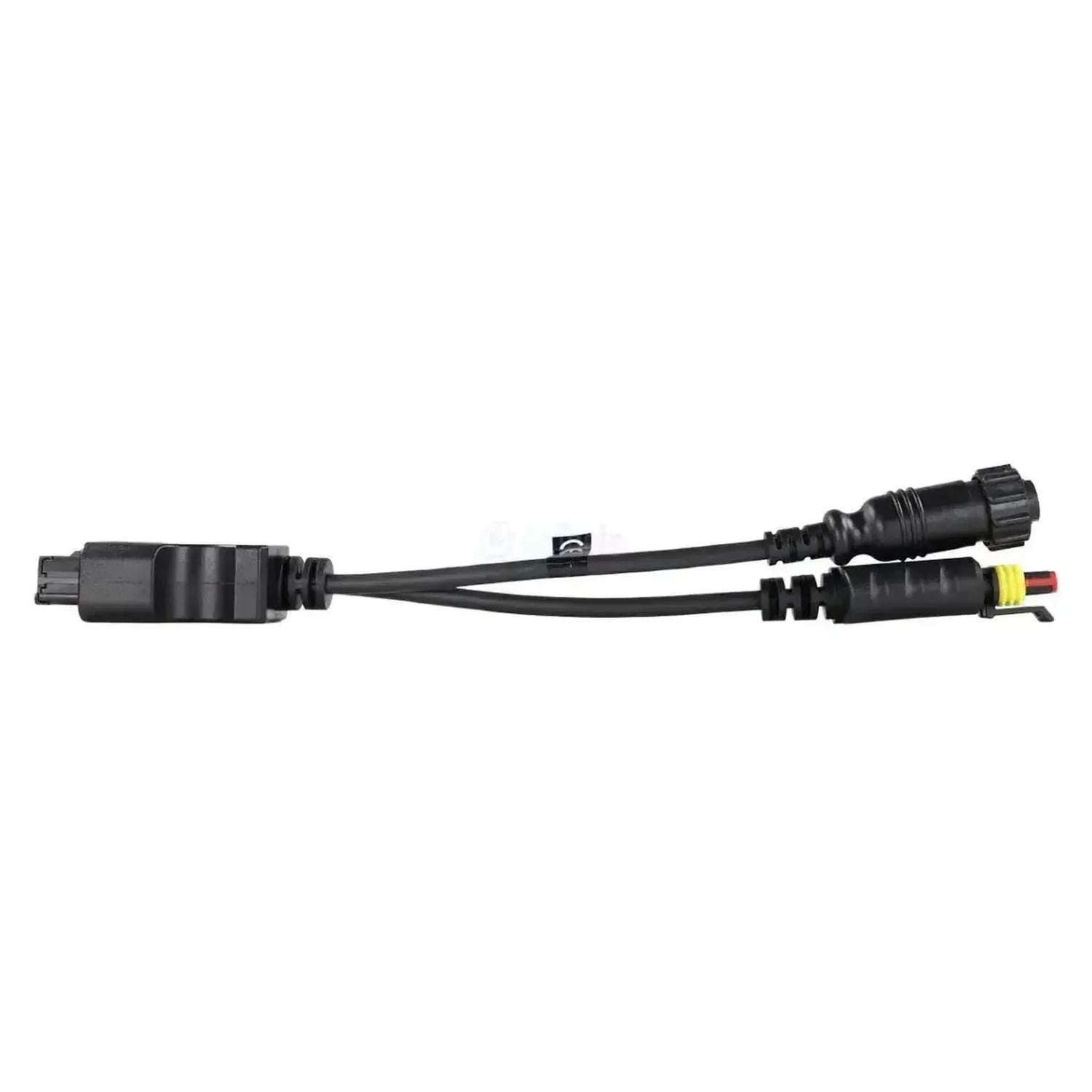

De Jaltest JDC519A verbindt de diagnoseaansluiting van Claas- en Renault-trekkers met uw Jaltest-apparatuur en splitst zich aan de machinezijde in twee takken van elk vier pinnen. De eerste tak is een vlakke 4-pins stekker met een rode contacthouder, een gele afdichtingsring en een zwarte vergrendelclip. De tweede is een ronde 4-pins stekker, geheel zwart, met een geribbelde koppelring en vier contacten in een ruitvorm. De interfacezijde is de 16-pins OBD2; de kabel meet 28 tot 30 cm.

Met die koppeling bereikt de Jaltest-software de motorregeling DE-10 met radiaalzuigerinspuitpomp, de bakregelingen QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41, EHM 24 en TRAX, de ventielbediening ELECTROPILOT, de TCE-hefinrichtingen en het instrumentenpaneel DBD2. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest AGV.

PLUSPUNTEN

✔De vlakke stekker met rode contacthouder en de ronde zwarte stekker zitten aan dezelfde kabel en komen samen op de 16-pins OBD2.
✔Bereikt de motorregeling DE-10 (Level 12 - Tier 2/Stage II) met radiaalzuigerinspuitpomp van de ARES- en CELTIS-series.
✔Meerdere bakvarianten in de dekking: QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41 (Autotronic 5 en Drivetronic 3B), EHM 24 en TRAX (CAN).
✔Ook hydrauliek en dashboard: ELECTROPILOT, TCE 15/25/35, TCE15T, TCE 6 en het DBD2, waarlangs u de onderhoudsintervallen raadpleegt.

AANDACHTSPUNTEN

✕De TCE9-hefinrichting van de CELTIS staat wel in de dekkingslijst, maar biedt geen diagnosefuncties.
✕De onderhoudsintervallen lopen via het DBD2-instrumentenpaneel; bij de motor- en bakregelingen zijn ze niet beschikbaar.
✕Alleen voor de 4+4-pins aansluiting; dezelfde trekkerfamilie komt ook voor met een 14-pins stekker, waarvoor de JDC525A bedoeld is.
✕De machinezijde ligt vast op een vlakke 4-pins en een ronde 4-pins stekker. Wijkt de vorm op uw trekker af, dan past deze kabel niet.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die trekkers uit de Renault Agriculture-lijn en de latere Claas-uitvoeringen uitlezen. Welke regeleenheden aanwezig zijn, verschilt per serie en uitvoering; de ARES en de CELTIS hebben een andere bakregeling dan de NECTIS.

Regeleenheden die u kunt benaderen

  • DE-10: Motorregeling, ARES en CELTIS.
  • QUADRISHIFT / TWINSHIFT: Transmissie, ARES.
  • REVERSHIFT-B41: Autotronic 5 en Drivetronic 3B.
  • EHM 24, TRAX, TRAX (CAN): Transmissie, NECTIS.
  • ELECTROPILOT: Bediening externe ventielen.
  • TCE 15/25/35, TCE15T, TCE 6: Hefinrichtingen.
  • DBD2: Instrumentenpaneel met onderhoud.

Wat u kunt doen

  • Foutcodes: Lezen en wissen, met omschrijving.
  • Meetwaarden: Actuele sensorwaarden bekijken.
  • Alarmgrenzen: Instellen voor afwijkende waarden.
  • ECU-gegevens: Gegevens van de regeleenheid.
  • Onderhoud: Intervallen via het DBD2.

Zo gebruikt u hem

  1. Stekkers zoeken: Zoek de vlakke en de ronde 4-pins stekker in de cabine.
  2. Aansluiten: Sluit beide takken van de JDC519A aan.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Claas of Renault en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke trekker uit de Renault Agriculture-lijn en de latere Claas-uitvoeringen waar de vlakke en de ronde 4-pins stekker naast elkaar zitten. Hieronder staan de series in de Jaltest AGV-dekking; de 14-pins uitvoering van dezelfde familie valt er niet onder.

Claas / Renault:

  • ARES 5X0-6X0 / 5X6-6X6 / 5X7-6X7: 1996 - 2009.
  • ARES 7X0 / 7X5: 1996 - 2005.
  • ARES 8X5 / 8X6 (816, 826, 836): 2002 - 2005.
  • ATLES 9X5-9X6 (926, 936, 946): 2000 - 2015.
  • CELTIS: 2003 - 2008.
  • CERES: 1993 - 2003.
  • CERGOS: 1998 - 2004.
  • NECTIS: 2004 - 2014.
💡
Goed om te weten: De machinezijde bestaat uit twee stekkers in de cabine. Een vlakke stekker met rode contacthouder en gele afdichting, en een ronde zwarte stekker met geribbelde koppelring. Dezelfde trekkerfamilie komt ook voor met een 14-pins stekker (JDC525A). Controleer aan de trekker zelf welke aansluiting erin zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC519A) | Claas/Renault 4+4-pins OBD – 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Tekniset tiedot

Yleistiedot

Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
Jaltest
Tuotteen tyyppi: erillinen välijohto, sovitin ilman johtoa tai täydellinen sarja.Tuotetyyppi
Välijohto
Ajoneuvot tai koneet, joissa johtoa voidaan käyttää. Näin näette nopeasti, soveltuuko se työpajanne kohteisiin.Ajoneuvotyypit
  • Maatalouskone

Soveltuvuus

Minkä merkkisen diagnoosilaitteen kanssa johto toimii. Yhden merkin johto ei yleensä sovi toisen merkin testeriin.Soveltuva diagnoosilaite
  • Jaltest
Mihin Jaltest Link -liitännän versioon johto sopii. Jotkin johdot toimivat vain uusimmassa V9-versiossa.Jaltest Link -versio
  • Link V8.1
  • Link V9
Mitä Jaltest-moduulia johdon käyttö edellyttää. Ilman oikeaa lisenssiä johto ei toimi.Jaltest-ohjelmistomoduuli
  • AGV maatalous

Liitännät

Liitin, joka kytketään ajoneuvon tai koneen diagnoosiliitäntään. Sen tulee sopia täsmälleen.Liitäntä ajoneuvon puolella
4+4-napainen OBD
Liitin diagnoosilaitteen tai liitännän puolella. Yleensä 16-nastainen OBD2-liitin.Liitäntä laitteen puolella
16-nastainen OBD2

Diagnoositoiminnot

Näette antureiden todelliset mittausarvot ajoneuvon käydessä. Hyödyllinen vikojen jäljittämisessä.Reaaliaikaisten tietojen katselu

Mitat ja paino

Johdon pituus. Pidempi johto antaa enemmän liikkumavaraa, kun liitäntä on vaikeasti tavoitettavissa.Johdon pituus
30 cm
Viitenumero
JDC519A

Muut tekniset tiedot

Toepassing
Claas en Renault Agriculture met de 4+4-pins diagnoseaansluiting
Lengte
28 - 30 cm
Regeleenheden
DE-10 (motor), QUADRISHIFT/TWINSHIFT, REVERSHIFT-B41, EHM 24 en TRAX (transmissie), ELECTROPILOT, TCE 15/25/35, TCE15T en TCE 6 (hydrauliek), DBD2 (instrumentenpaneel)
Segment
Landbouwvoertuig
Nodig om te gebruiken
Jaltest Link V8.1 of V9 met een licentie voor Jaltest AGV
