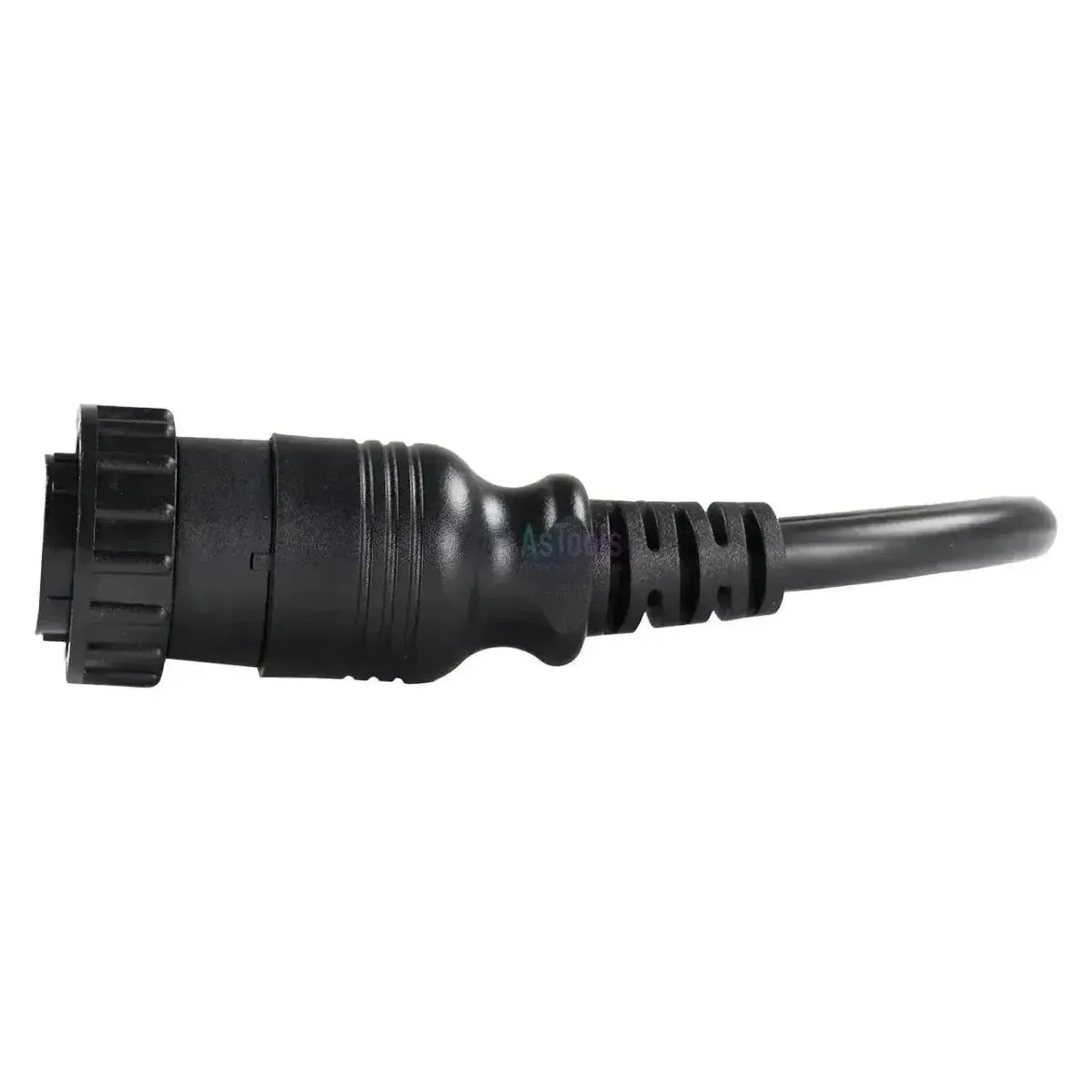

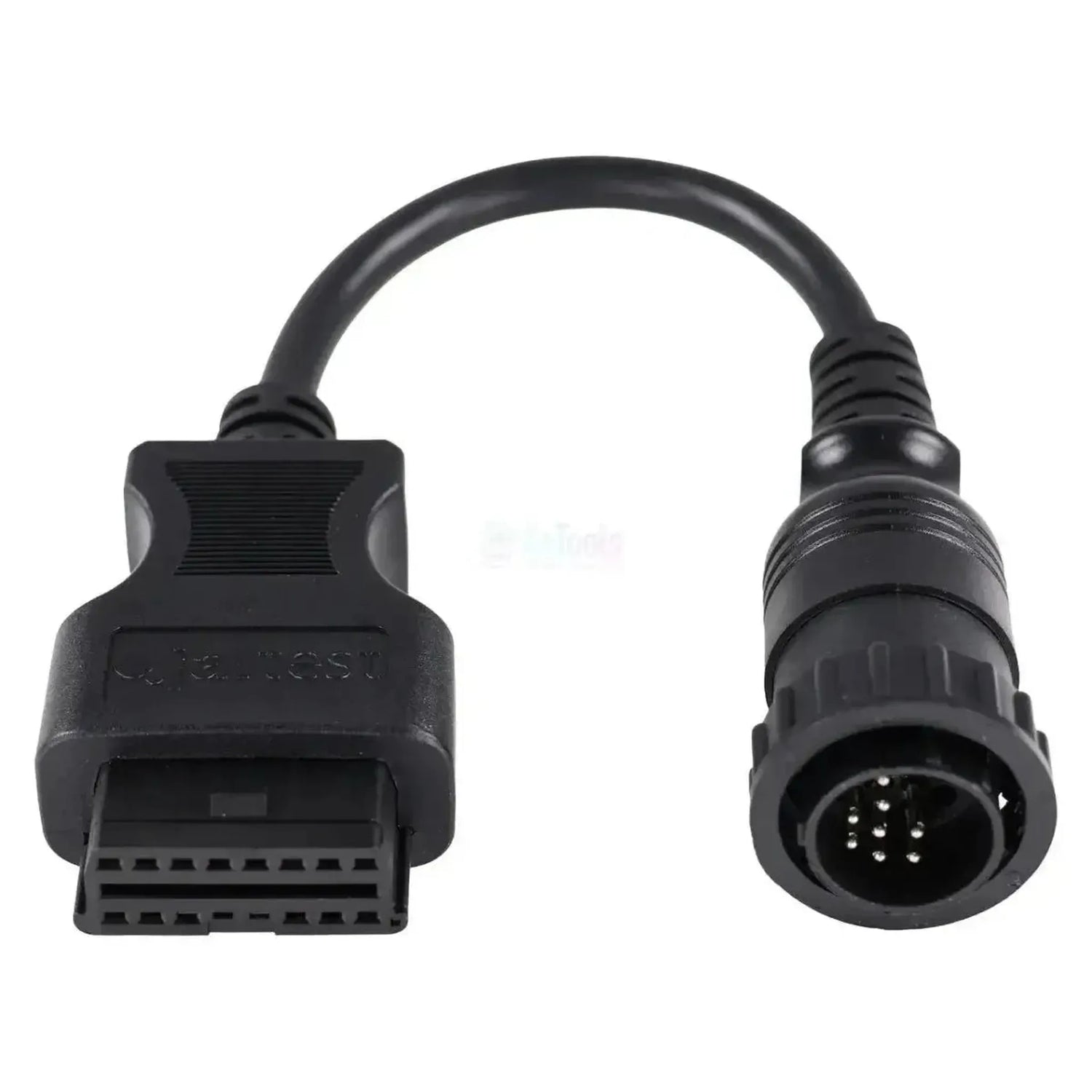

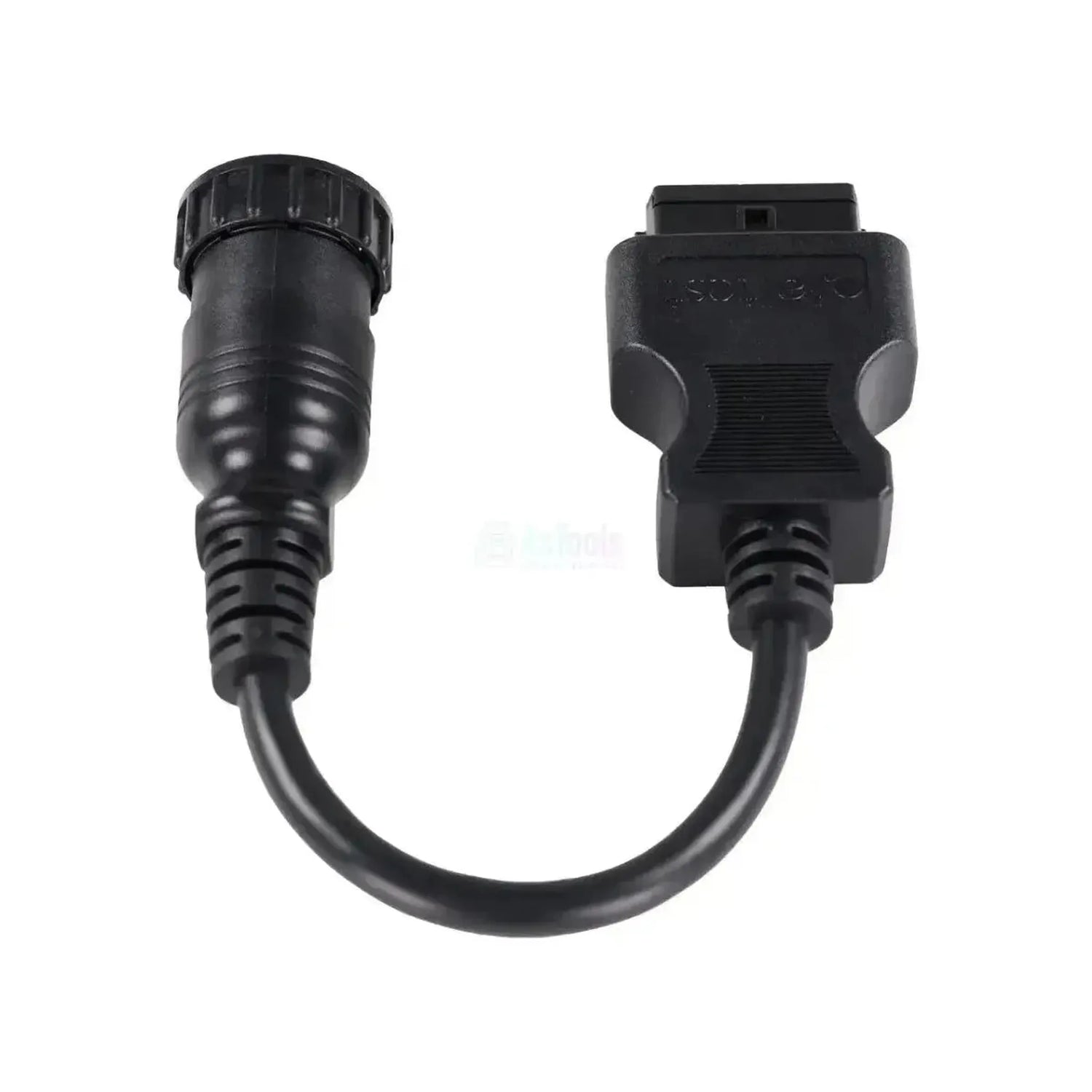

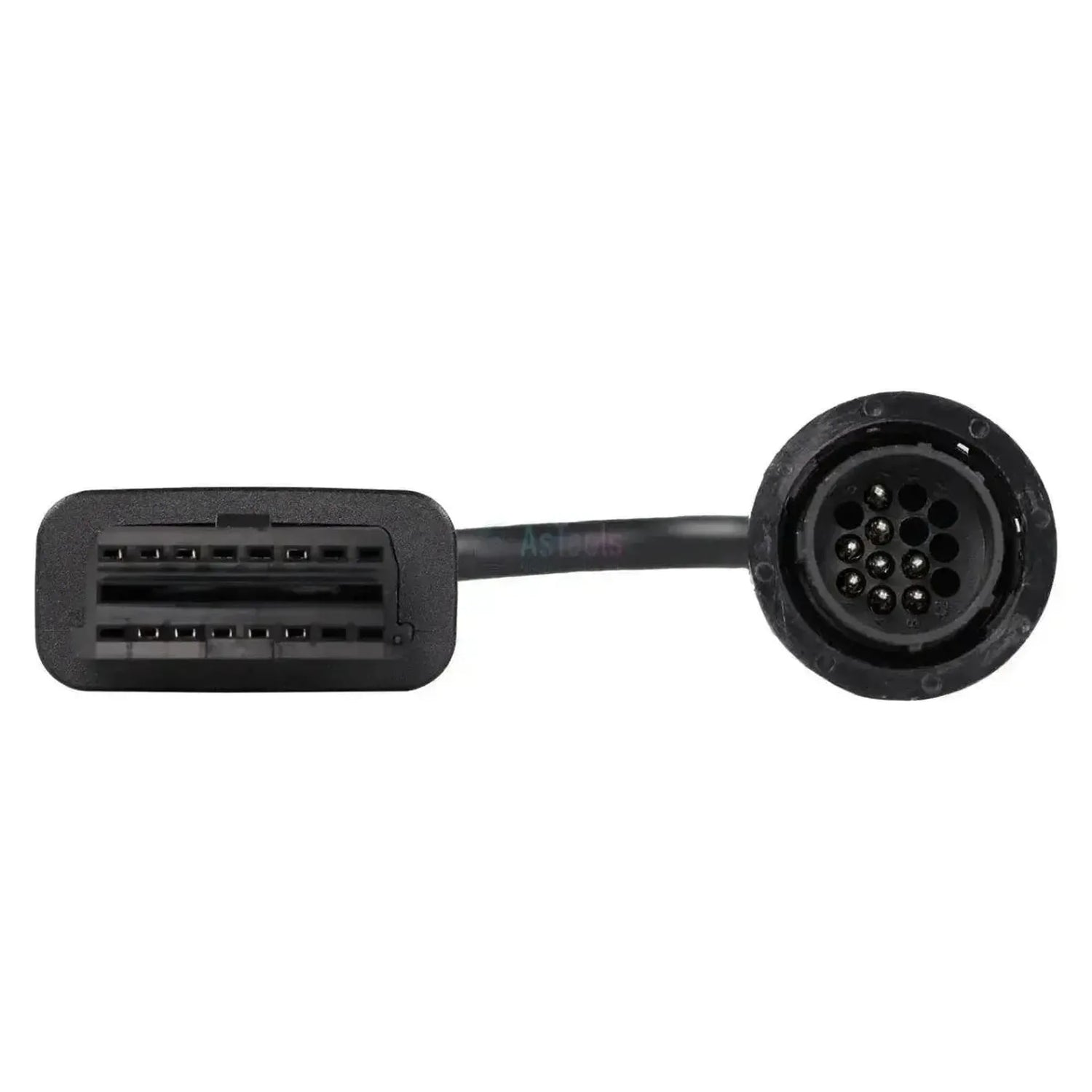

De Jaltest JDC525A verbindt de 14-polige ronde diagnoseaansluiting van trekkers van Claas en Renault met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een zwarte kunststof ronde stekker met een kartelring en mannelijke pennen; niet elke positie in de houder draagt een pen, zodat u aan het penpatroon herkent of u de juiste stekker heeft. Het snoer meet 28 tot 30 cm.
Met die verbinding opent de Jaltest-software de diagnoselijn naar de regeleenheden van de trekker. Op de ATLES 9X5-9X6 liggen daarachter de motorregelingen EMR en EMR2 - EDC, de centrale voertuigregeleenheid RCC/RCC2, de transmissieregeling TC, de ventielbediening ELECTROPILOT en de TCE-hefinrichtingen; op de ARES 7X5 blijft het bij de QUADRISHIFT/TWINSHIFT-bak en het DBD2-paneel. De kabel werkt met de Jaltest Link V8.1 en V9.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De kabel is bedoeld voor werkplaatsen die Claas- en Renault-trekkers met de 14-polige aansluiting uitlezen. Welke regeleenheden aanwezig zijn, verschilt per serie en uitvoering; de ATLES heeft de breedste dekking, de ARES 7X5 de smalste.
Regeleenheden die u kunt benaderen
- EMR: Motorregeling, unit-pompsysteem.
- EMR2 - EDC: Dieselregeling, ATLES.
- RCC/RCC2: Centrale voertuigregeleenheid.
- TC: Transmissie, ATLES.
- QUADRISHIFT / TWINSHIFT: Transmissie, ARES.
- EHM 24, TRAX, TRAX (CAN): Transmissie, NECTIS.
- ELECTROPILOT: Bediening externe ventielen.
- TCE 15/25/35, TCE15T, TCE 6: Hefinrichtingen.
- DBD2: Instrumentenpaneel met onderhoud.
Wat u kunt doen
- Foutcodes: Lezen en wissen, met omschrijving.
- Meetwaarden: Actuele sensorwaarden bekijken.
- Alarmgrenzen: Instellen voor afwijkende waarden.
- Onderhoud: Intervallen via het DBD2.
Zo gebruikt u hem
- Stekker zoeken: Zoek de ronde 14-polige aansluiting in de cabine.
- Pennen tellen: Controleer zwart kunststof en het penpatroon.
- Aansluiten: Draai de JDC525A vast met de kartelring.
- Link koppelen: Sluit de OBD2-kant aan en zet het contact aan.
- Uitlezen: Kies Claas of Renault en de serie.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. De kabel past op elke trekker van Claas of Renault met de 14-polige ronde diagnoseaansluiting in de cabine. Hieronder staan de series in de Jaltest AGV-dekking; binnen dezelfde series komen de 14-pins en de 4+4-pins uitvoering door elkaar voor.
Claas / Renault:
- ARES 5X0-6X0 / 5X6-6X6 / 5X7-6X7: 1996 - 2009.
- ARES 7X0 / 7X5: 1996 - 2005.
- ARES 8X5 / 8X6 (816, 826, 836): 2002 - 2005.
- ATLES 9X5-9X6 (926, 936, 946): 2000 - 2015.
- CELTIS: 2003 - 2008.
- NECTIS: 2004 - 2014.
- PALES: 1998 - 2004.
- ERGOS: Zonder opgegeven bouwjaren.
Verpakkingsinhoud
- 1x Jaltest (JDC525A) | Claas/Renault 14-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig
Tekniset tiedot
Yleistiedot
- Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
- Jaltest
- Tuotteen tyyppi: erillinen välijohto, sovitin ilman johtoa tai täydellinen sarja.Tuotetyyppi
- Välijohto
- Ajoneuvot tai koneet, joissa johtoa voidaan käyttää. Näin näette nopeasti, soveltuuko se työpajanne kohteisiin.Ajoneuvotyypit
- Maatalouskone
Soveltuvuus
- Minkä merkkisen diagnoosilaitteen kanssa johto toimii. Yhden merkin johto ei yleensä sovi toisen merkin testeriin.Soveltuva diagnoosilaite
- Jaltest
- Mihin Jaltest Link -liitännän versioon johto sopii. Jotkin johdot toimivat vain uusimmassa V9-versiossa.Jaltest Link -versio
- Link V8.1
- Link V9
- Mitä Jaltest-moduulia johdon käyttö edellyttää. Ilman oikeaa lisenssiä johto ei toimi.Jaltest-ohjelmistomoduuli
- AGV maatalous
Liitännät
- Liitin, joka kytketään ajoneuvon tai koneen diagnoosiliitäntään. Sen tulee sopia täsmälleen.Liitäntä ajoneuvon puolella
- 14-napainen OBD
- Liitin diagnoosilaitteen tai liitännän puolella. Yleensä 16-nastainen OBD2-liitin.Liitäntä laitteen puolella
- 16-nastainen OBD2
Diagnoositoiminnot
- Näette antureiden todelliset mittausarvot ajoneuvon käydessä. Hyödyllinen vikojen jäljittämisessä.Reaaliaikaisten tietojen katselu
- Kyllä
Mitat ja paino
- Johdon pituus. Pidempi johto antaa enemmän liikkumavaraa, kun liitäntä on vaikeasti tavoitettavissa.Johdon pituus
- 30 cm
- Ohjausyksiköt
- EMR, EMR2 - EDC, RCC/RCC2, TC, TCE, DBD2
- Viitenumero
- JDC525A
Muut tekniset tiedot
- Toepassing
- Trekkers van Claas en Renault met de 14-polige ronde aansluiting
- Lengte
- 28 - 30 cm
- Regeleenheden
- EMR en EMR2 - EDC (motor), RCC/RCC2 (centrale voertuigregeleenheid), TC, QUADRISHIFT/TWINSHIFT, EHM 24 en TRAX (transmissie), ELECTROPILOT en TCE (hydrauliek), DBD2 (instrumentenpaneel)
- Segment
- Landbouwvoertuig
- Nodig om te gebruiken
- Jaltest Link V8.1 of V9 met een licentie voor Jaltest AGV
