Jaltest  |  SKU: JDC530A

Jaltest (JDC530A) | Claas 8-pin OBD – 16-pin OBD2 -sovitinkaapeli | Maatalousajoneuvo

€156,95 alv:n kanssa
€129,71 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

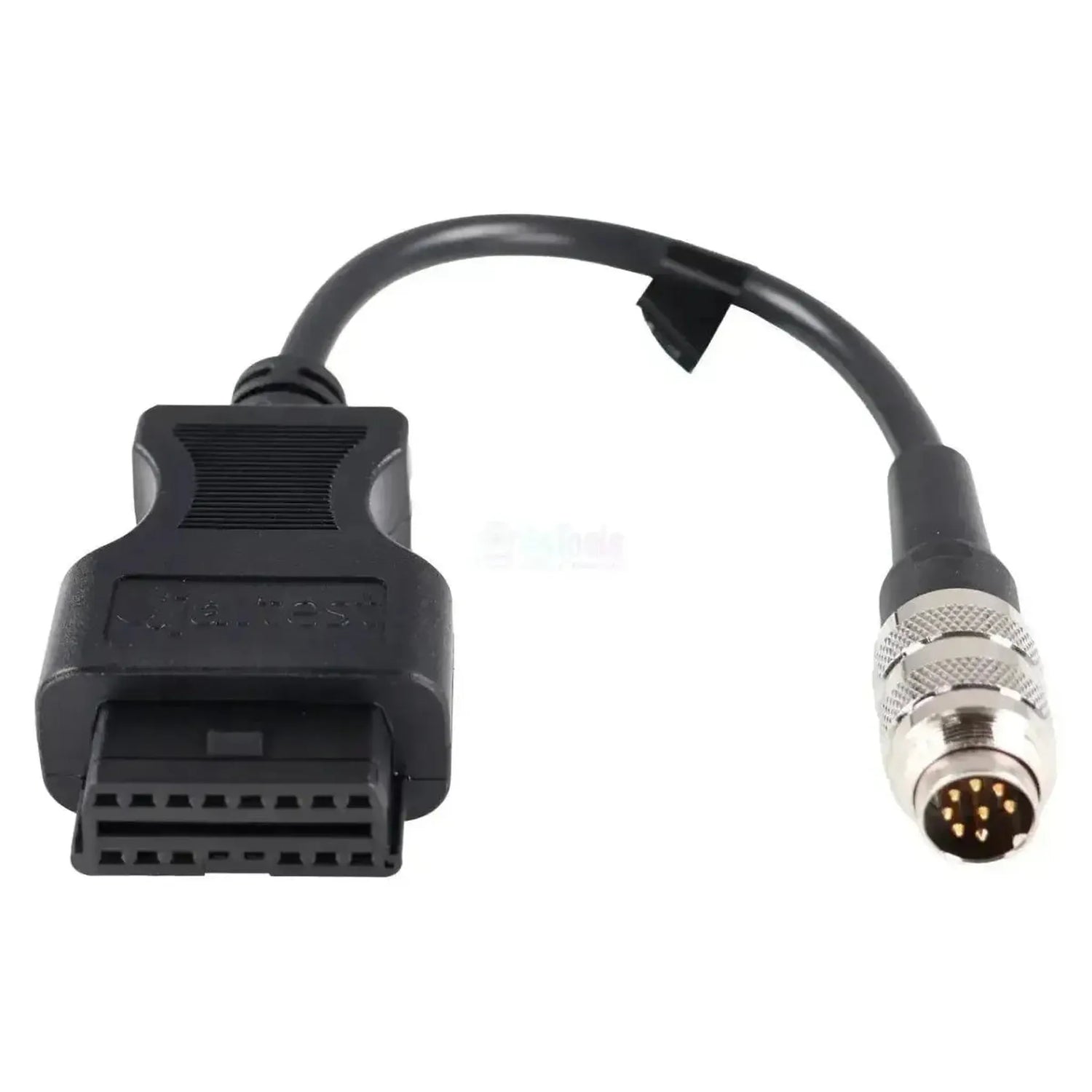

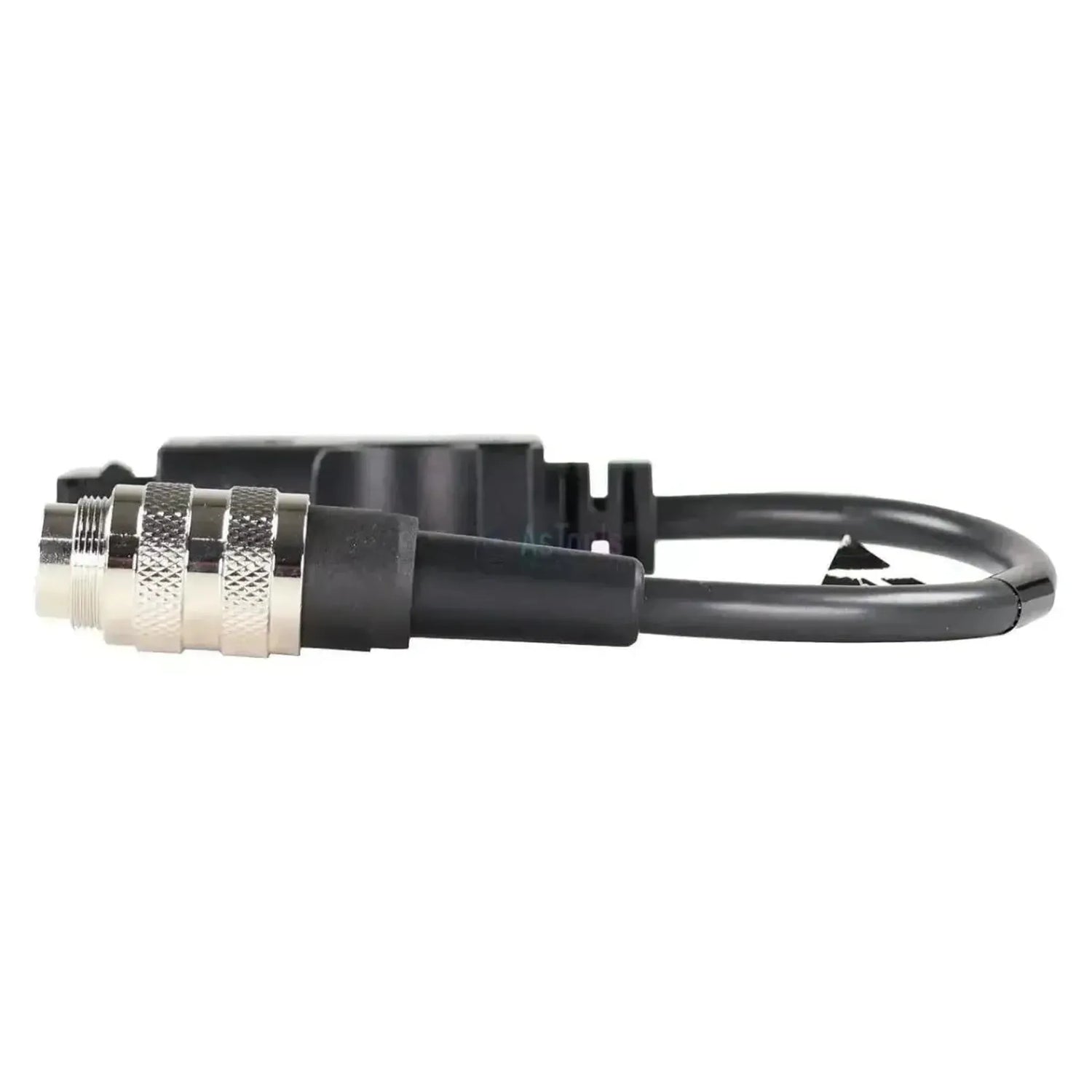

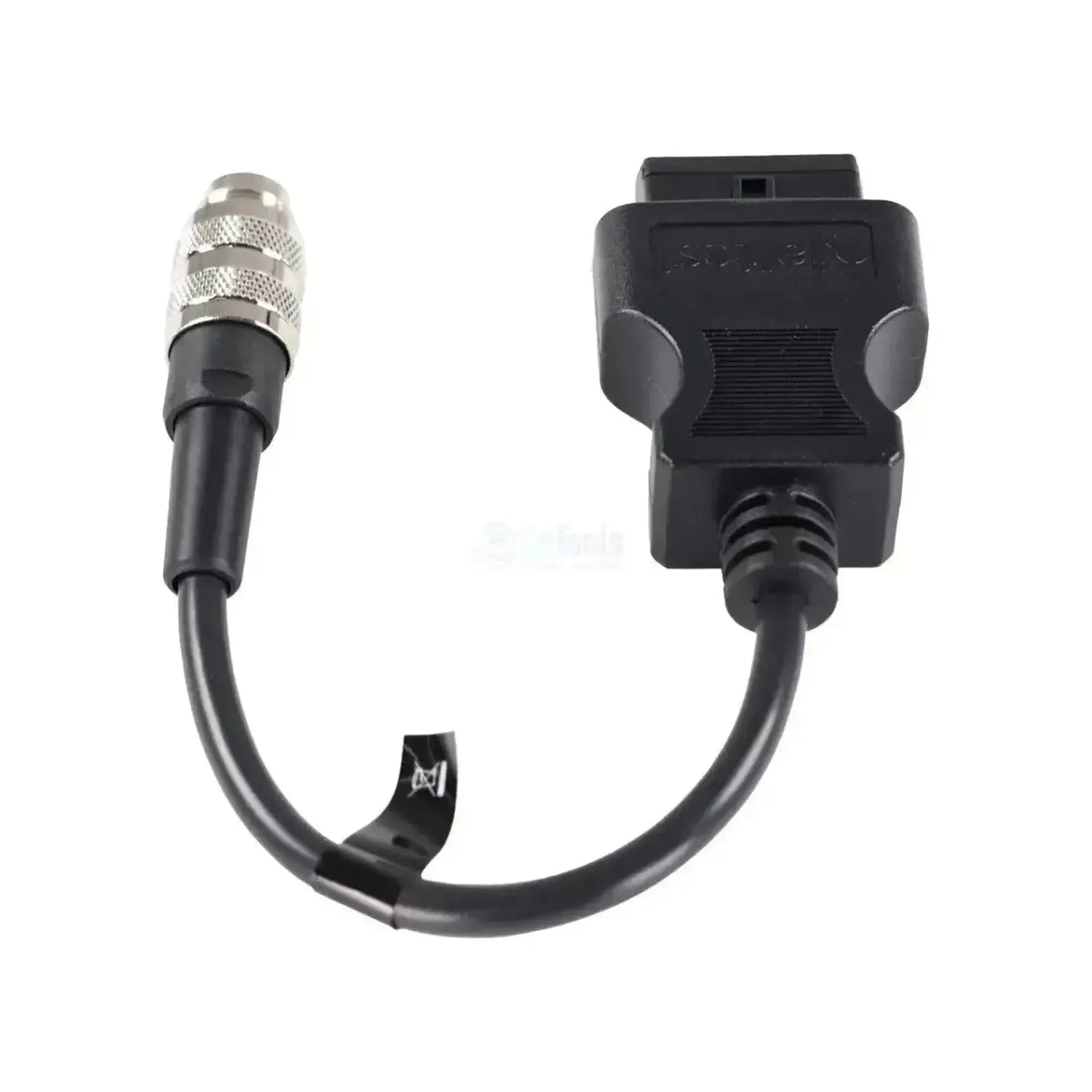

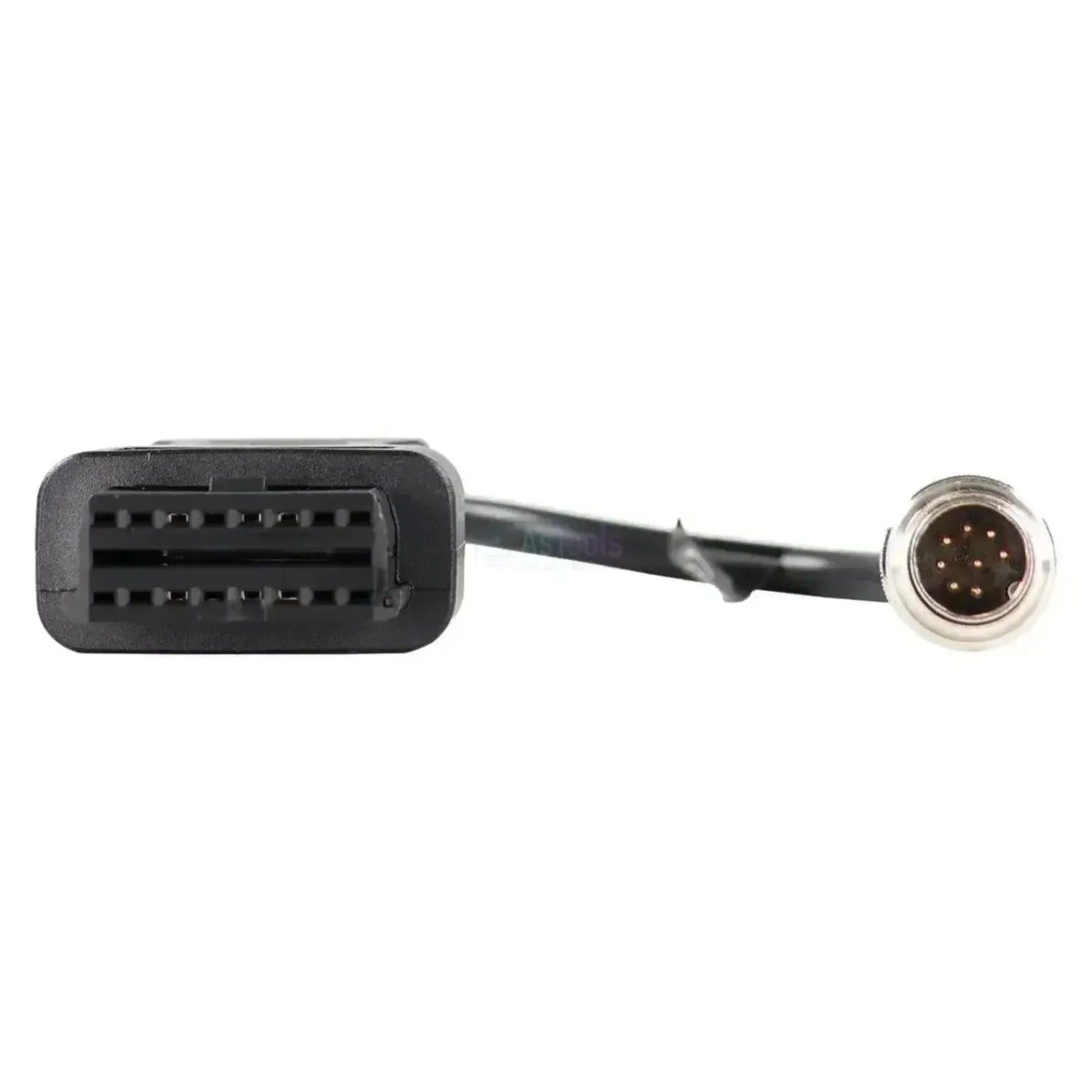

De Jaltest JDC530A koppelt de 8-polige ronde diagnoseaansluiting van Claas-maaidorsers en de Xerion-serie aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een compacte verchroomde metalen stekker met kartelmoer en 8 vergulde pennen, zeven in een kring rond één middenpen. Het snoer meet 28 tot 30 cm.

Via die koppeling komt de Jaltest-software op het machinenetwerk. U bereikt de motorinterface ADM 2 / ADM 3, de boordcomputers VBM en XIF, het MR unit-pompsysteem en de Caterpillar-motorregelingen, de transmissie, de nabehandeling SCR en de dorsregelingen SAM, RTR, RSM, GUA en YMM. Hoeveel daarvan aanwezig is, verschilt per serie. De kabel is opgegeven voor de Jaltest Link V8.1 en valt onder Jaltest AGV.

PLUSPUNTEN

✔Bereikt de regeleenheden van het dorsproces: SAM (zeven), RTR (rotorkleppen), RSM (verspreider), GUA (graantankkleppen) en YMM (opbrengstmeting).
✔Alle Caterpillar-motorregelingen die Claas toepast (3126 B, C-6.6, C-9, C-9.3 en C-13, zowel CDL als J1939), plus het MR unit-pompsysteem.
✔Ook de motorinterface ADM 2 / ADM 3, de boordcomputers VBM en XIF en de GPS-spoorvolging ATP.
✔Op de Xerion daarnaast de transmissieregelingen TCU en VDC en de elektrohydraulische besturing ESM; met 28 tot 30 cm blijft de kabel kort op het krappe aansluitpunt.

AANDACHTSPUNTEN

✕Opgegeven voor de Jaltest Link V8.1. Onder referentienummer JDC530A9 bestaat dezelfde 8-polige Claas-kabel als aparte uitvoering.
✕Alleen voor de 8-polige aansluiting; voor de 7-polige uitvoering op dezelfde machines is de JDC529A bedoeld.
✕De twee stekkers lijken sterk op elkaar. Tel de pennen in de buitenring; zeven rond een middenpen is deze kabel, zes rond een middenpen is de JDC529A.
✕Welke systemen u bereikt, hangt sterk af van de serie; een MEGA voert alleen ADM 2/3, de MR-motorregeling en SCR, en de hefinrichting EHC van de Xerion heeft beperktere mogelijkheden.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen en loonbedrijven die Claas-maaidorsers en de Xerion uitlezen. Welke regeleenheden aanwezig zijn, verschilt sterk per serie en bouwjaar; een MEGA voert er een handvol, een LEXION ruim twintig.

Regeleenheden die u kunt benaderen

  • ADM 2 en ADM 3: Interface machineregeling en motor.
  • VBM en XIF: Boordcomputer maaidorser en Xerion.
  • MR: Motorregeling, unit-pompsysteem.
  • ECM Caterpillar: 3126 B, C-6.6, C-9, C-9.3 en C-13.
  • Transmissie: EHS, GDM, TCU en VDC.
  • Oogstsysteem: ACU, SAM, RTR, RSM, GUA en YMM.
  • Nabehandeling: SCR/DEF en SCR Bluetec.
  • Besturing: ATP (GPS-spoorvolging) en ESM.
  • Hydrauliek: EHC (hefinrichting) en HYD.
  • Overige modules: OPM, EXT en verlichting WLP.

Wat u kunt doen

  • Foutcodes: Lezen en wissen, met omschrijving.
  • Meetwaarden: Actuele sensorwaarden bekijken.
  • Alarmgrenzen: Instellen voor afwijkende waarden.
  • Onderhoud: Onder meer Caterpillar en SCR Bluetec.
  • Diagnosewaarschuwingen: Onder meer ADM 2 en MR.
  • Aanvullende acties: Bij SCR Bluetec.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de ronde metalen aansluiting in de cabine.
  2. Pennen tellen: Zeven pennen rond een middenpen hoort bij deze kabel.
  3. Aansluiten: Draai de JDC530A vast met de kartelmoer.
  4. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
  5. Uitlezen: Contact aan, kies Claas en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Claas-maaidorser en Xerion met de 8-polige ronde diagnoseaansluiting in de cabine. Hieronder staan de series in de Jaltest AGV-dekking; binnen dezelfde series komt ook de 7-polige uitvoering voor.

Claas:

  • XERION: 1997 - heden.
  • LEXION-serie: Maaidorser.
  • TUCANO-serie: Maaidorser.
  • TRION-serie: Maaidorser.
  • MEDION-serie: Maaidorser.
  • AVERO-serie: Maaidorser.
  • MEGA-serie: Maaidorser.
  • DOMINATOR-serie: Maaidorser.
💡
Goed om te weten: De ronde diagnoseaansluiting zit in de cabine en heeft een verchroomde metalen huls. Claas gebruikt op deze machines twee bijna gelijke stekkers, die alleen in penaantal verschillen. Acht pennen hoort bij deze kabel, zeven pennen bij de JDC529A. Tel de pennen in de aansluiting op uw machine voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC530A) | Claas 8-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Tekniset tiedot

Yleistä

Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
Jaltest (Cojali)
Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
Adapterikaapeli
Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
  • AGV maatalous
Ajoneuvot tai koneet, joihin kaapeli on tarkoitettu. Näin näette nopeasti, sopiiko se työpajanne kohteisiin.Ajoneuvotyypit
  • Maatalousajoneuvo

Liitännät

Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
  • Jaltest Link V8.1
Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
16-nastainen OBD2
Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
28-30 cm

Diagnoositoiminnot

Voidaanko vikakoodit lukemisen lisäksi myös poistaa. Joissakin järjestelmissä koodit voi vain lukea.Vikakoodien poisto
Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa

Käyttö

Viitenumero
JDC530A

Muut tekniset tiedot

Toepassing
Claas-maaidorsers en Xerion met de 8-polige ronde aansluiting
Aansluiting machinezijde
8-pins OBD (rond, verchroomd metaal; zeven pennen in een kring rond één middenpen)
Regeleenheden
ADM 2 en ADM 3, VBM en XIF, MR, ECM Caterpillar 3126 B / C-6.6 / C-9 / C-9.3 / C-13, EHS, GDM, TCU en VDC, ACU, SAM, RTR, RSM, GUA en YMM, SCR/DEF en SCR Bluetec, ATP en ESM, EHC, HYD, OPM, EXT en WLP
Nodig om te gebruiken
Jaltest Link V8.1 met een licentie voor Jaltest AGV
