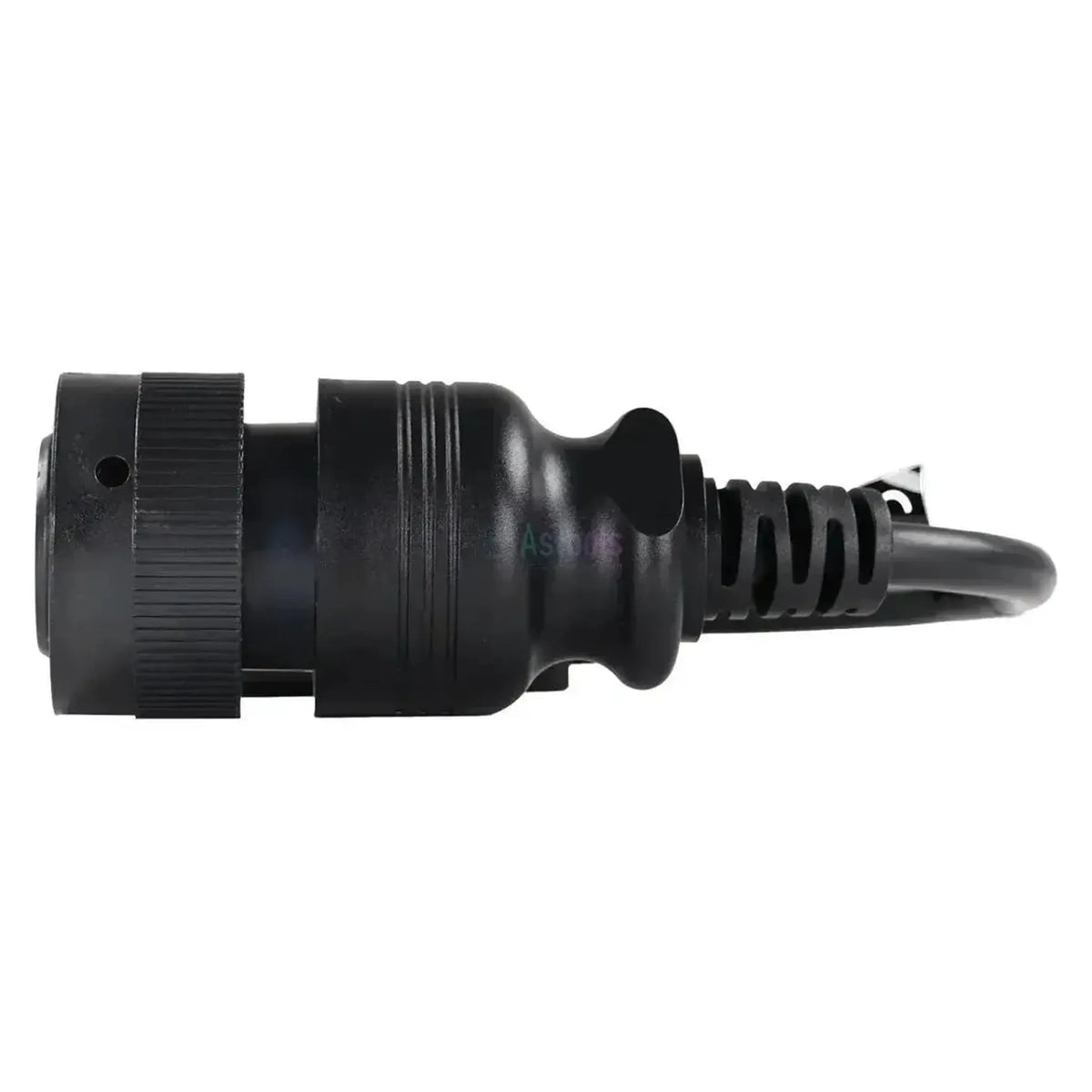

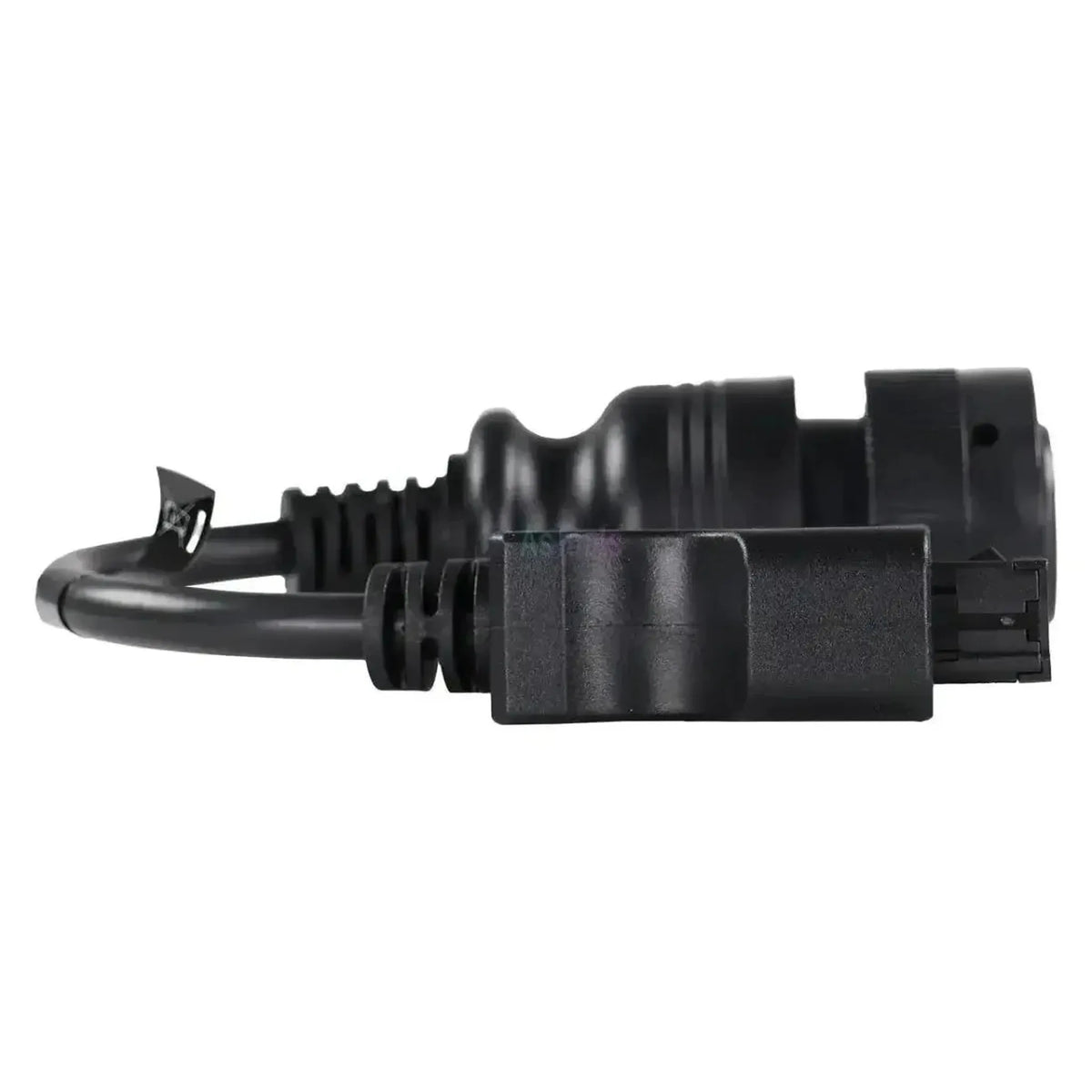

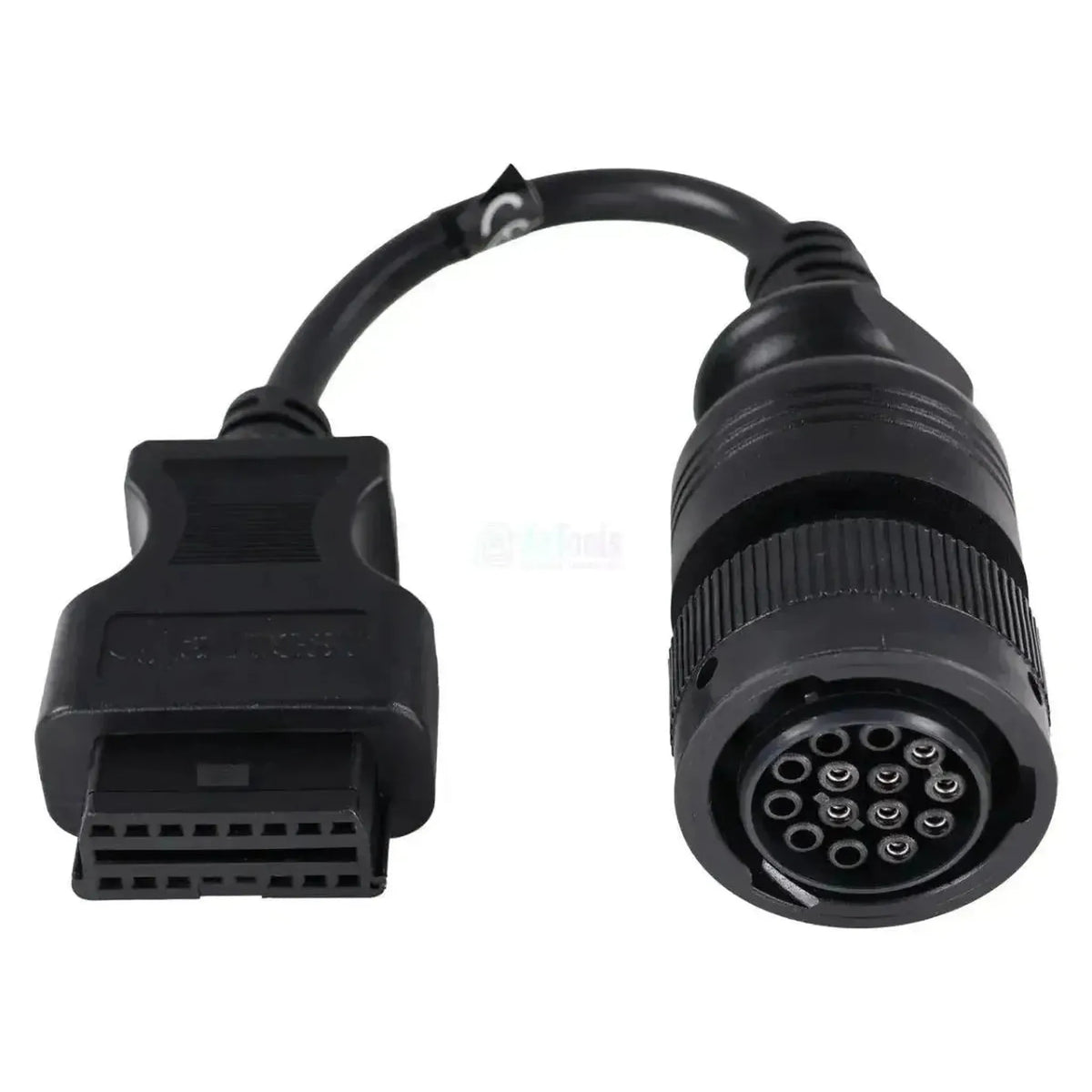

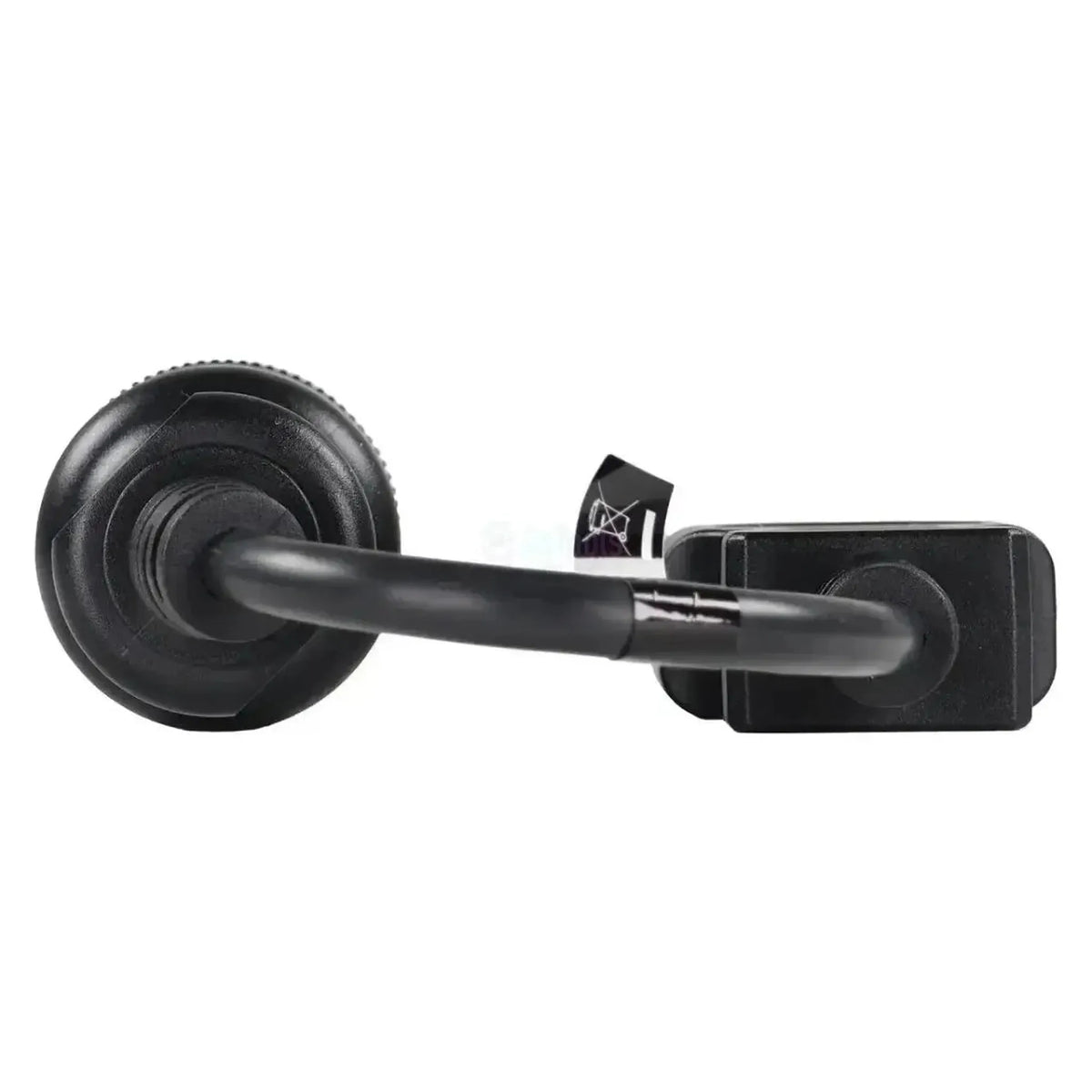

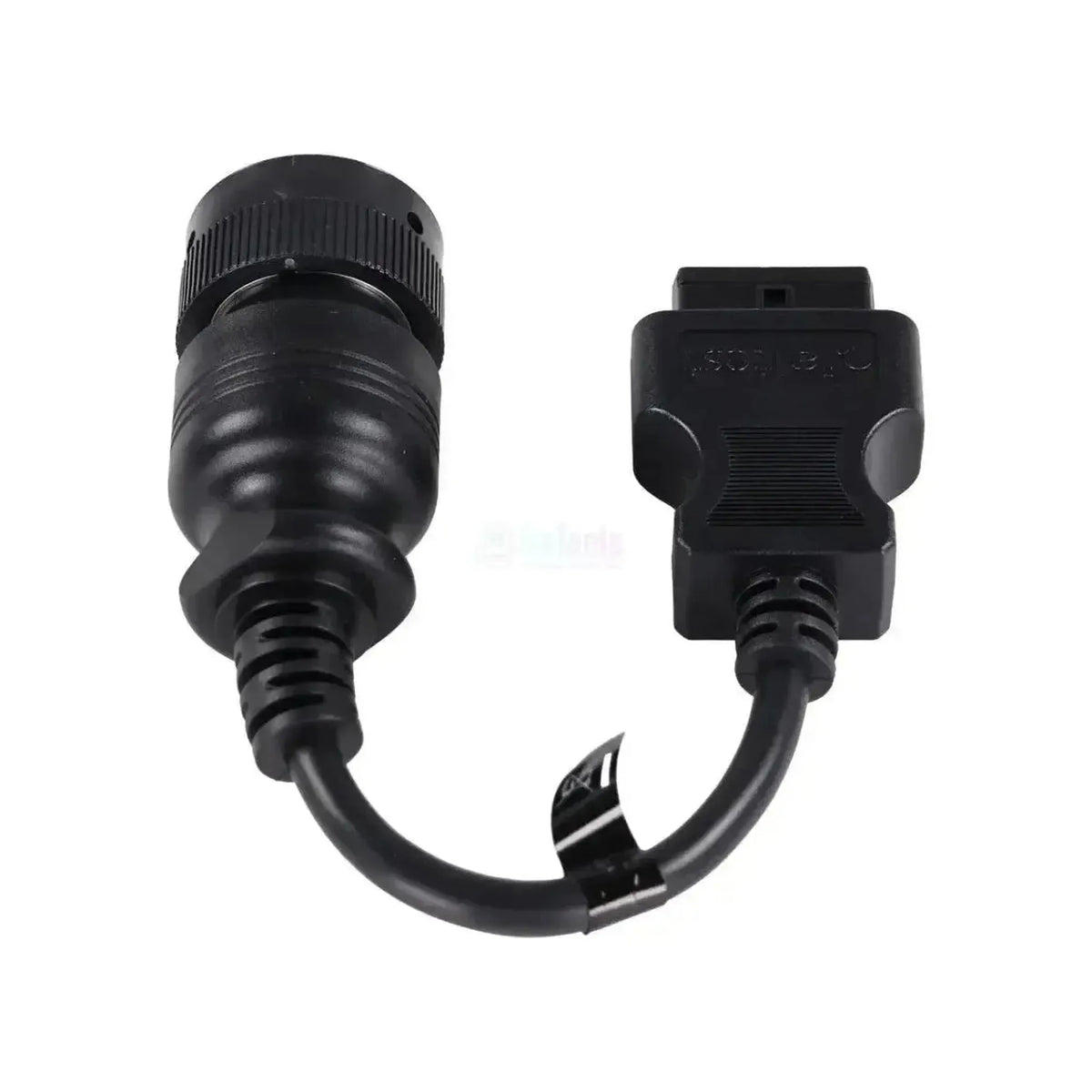

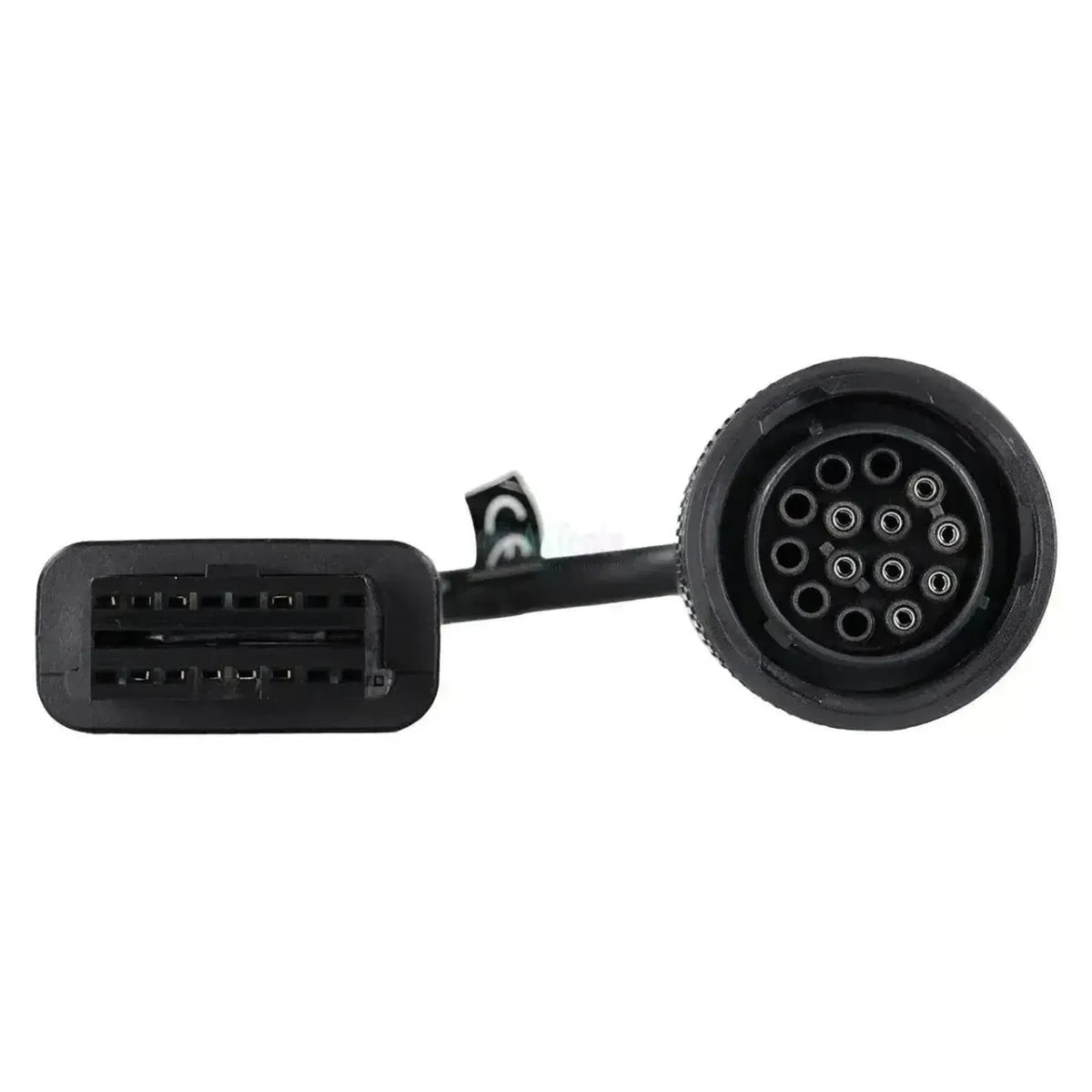

Jaltest JDC533A yhdistää Caterpillarin omaan 14-nastaiseen diagnoosiliitäntään Jaltest-diagnoosikaapelin 16-nastaisen OBD2-liitännän. Koneen puoli on kokonaan musta bajonettiliitin, jossa on uritettu kiristysrengas. Neljästätoista navasta kahdeksan on käytössä. Liitin sijaitsee ohjaamossa tai moottorin lähellä. Johto on 28–30 cm pitkä.
Tämän liitännän kautta Jaltest-ohjelmisto pääsee Caterpillar Data Link (CDL) -väylään, jossa hyödyllinen diagnoosi on: vikakoodit, mittausarvot ja ECU-tiedot. Lisäksi kattavuuteen kuuluvat vanhempi SAE J1708 -linja ja sähköntuotannon EMCP-ohjaus. Kaapeli toimii Jaltest Link V8.1 ja V9 -ohjelmien kanssa ja kuuluu Jaltest OHW:hen.
PLUSPUNKTIT
HUOMIOITAVAA
Sovellukset ja toiminnot
Tämän yhteyden kautta Jaltest-ohjelmisto tavoittaa Caterpillar-moottorin ohjausyksiköt. Jaltest nimeää ne datalinjoittain, ja juuri linjojen välinen ero ratkaisee, mitä voit todella lukea. Alla olevat yksiköt kuuluvat Caterpillar-kattavuuteen.
Ohjausyksiköt, joihin voit päästä
- CDL: Moottorin ohjaus, täydellinen luku.
- SAE J1708: Vanhempi linja, muun muassa 3406.
- EMCP: Sähköntuotanto, stationaarinen.
- J1939: Moottorin ohjaus, ilman toimintoja.
Mitä voit tehdä
- Vikakoodit: Luku ja tyhjennys CDL:n kautta.
- Mittausarvot: Tarkastele anturien ajantasaisia arvoja.
- Hälytysrajat: Signaali arvoista, jotka ovat alueen ulkopuolella.
- ECU-tiedot: Myös EMCP-ohjauksesta.
Näin käytät kaapelia
- Tarkista liitin: Laske liittimen neljätoista napaa.
- Kytkentä: Työnnä liitin paikalleen ja kiristä rengas.
- Linkin kytkeminen: Liittäkää OBD2-puoli Jaltest Linkiin.
- Virta päälle: Kytke virta päälle.
- Luku: Valitse Caterpillar, moottori ja CDL.
Yhteensopivat ajoneuvot ja sovellukset
Ratkaisevaa on liitin, ei kone. Caterpillar-moottoreita asennetaan monien koneenrakentajien koneisiin, joten moottorisarja ratkaisee. Jaltest kattaa alla olevat sarjat; liittimen napojen määrä osoittaa, minkä kaapelin tarvitset.
Caterpillar:
- 3000-sarja: 3054, 3054B, 3056, 3126, 3126B, 3176, 3176C, 3196, 3406, 3406E, 3408, 3408E, 3412, 3412E ja 3456.
- 3500-sarja: 3508, 3508B, 3512, 3512B, 3512C, 3512E, 3516 ja 3516B.
- 3600-sarja: 3606, 3608, 3612 ja 3616.
- C-sarja: C-moottorit C1.1:stä C9.3B:hen.
- G-sarjan kaasumoottorit: G3304:stä G3616:een sekä CG137 ja CG170-06.
Sovellukset:
- Sisäänrakennettuna: Rakennuskoneissa, maatalouskoneissa, nostolaitteissa ja generaattoriasemissa.
Pakkauksen sisältö
- 1x Jaltest (JDC533A) | Caterpillar 14-nastainen OBD - 16-nastainen OBD2 -sovitinkaapeli | Polttomoottori
Tekniset tiedot
Yleistiedot
- Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
- Jaltest
- Tuotteen tyyppi: erillinen välijohto, sovitin ilman johtoa tai täydellinen sarja.Tuotetyyppi
- Välijohto
- Johtosarja, johon tämä johto myös kuuluu. Jos sarja on jo hankittu, johtoa ei tarvitse ostaa erikseen.Osa johtosarjaa
- OHW-kaapelisarja, perus
Soveltuvuus
- Minkä merkkisen diagnoosilaitteen kanssa johto toimii. Yhden merkin johto ei yleensä sovi toisen merkin testeriin.Soveltuva diagnoosilaite
- Jaltest
- Mihin Jaltest Link -liitännän versioon johto sopii. Jotkin johdot toimivat vain uusimmassa V9-versiossa.Jaltest Link -versio
- Link V8.1
- Link V9
- Mitä Jaltest-moduulia johdon käyttö edellyttää. Ilman oikeaa lisenssiä johto ei toimi.Jaltest-ohjelmistomoduuli
- OHW rakennuskoneet
Liitännät
- Liitin, joka kytketään ajoneuvon tai koneen diagnoosiliitäntään. Sen tulee sopia täsmälleen.Liitäntä ajoneuvon puolella
- 14-napainen bajonettiliitin, naaras
- Liitin diagnoosilaitteen tai liitännän puolella. Yleensä 16-nastainen OBD2-liitin.Liitäntä laitteen puolella
- 16-nastainen OBD2
Diagnoositoiminnot
- Näette antureiden todelliset mittausarvot ajoneuvon käydessä. Hyödyllinen vikojen jäljittämisessä.Reaaliaikaisten tietojen katselu
- Kyllä
Mitat ja paino
- Johdon pituus. Pidempi johto antaa enemmän liikkumavaraa, kun liitäntä on vaikeasti tavoitettavissa.Johdon pituus
- 30 cm
- Ohjausyksiköt
- CDL, J1939, SAE J1708, EMCP
- Viitenumero
- JDC533A
Muut tekniset tiedot
- Käyttökohde
- Caterpillar-moottorit ja -koneet, joissa on 14-nastainen diagnoosiliitäntä
- Osa kaapelisarjaa
- OHW-kaapelisarja perus (70002030)
- Tarvitaan käyttöön
- Jaltest Link V8.1 tai V9
