Jaltest  |  SKU: JDC540A

Jaltest (JDC540A) | Bosch Rexroth 8-pinnen R232 – 16-pinnen OBD2 -sovituskaapeli | Työajoneuvo

€214,95 alv:n kanssa
€177,64 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

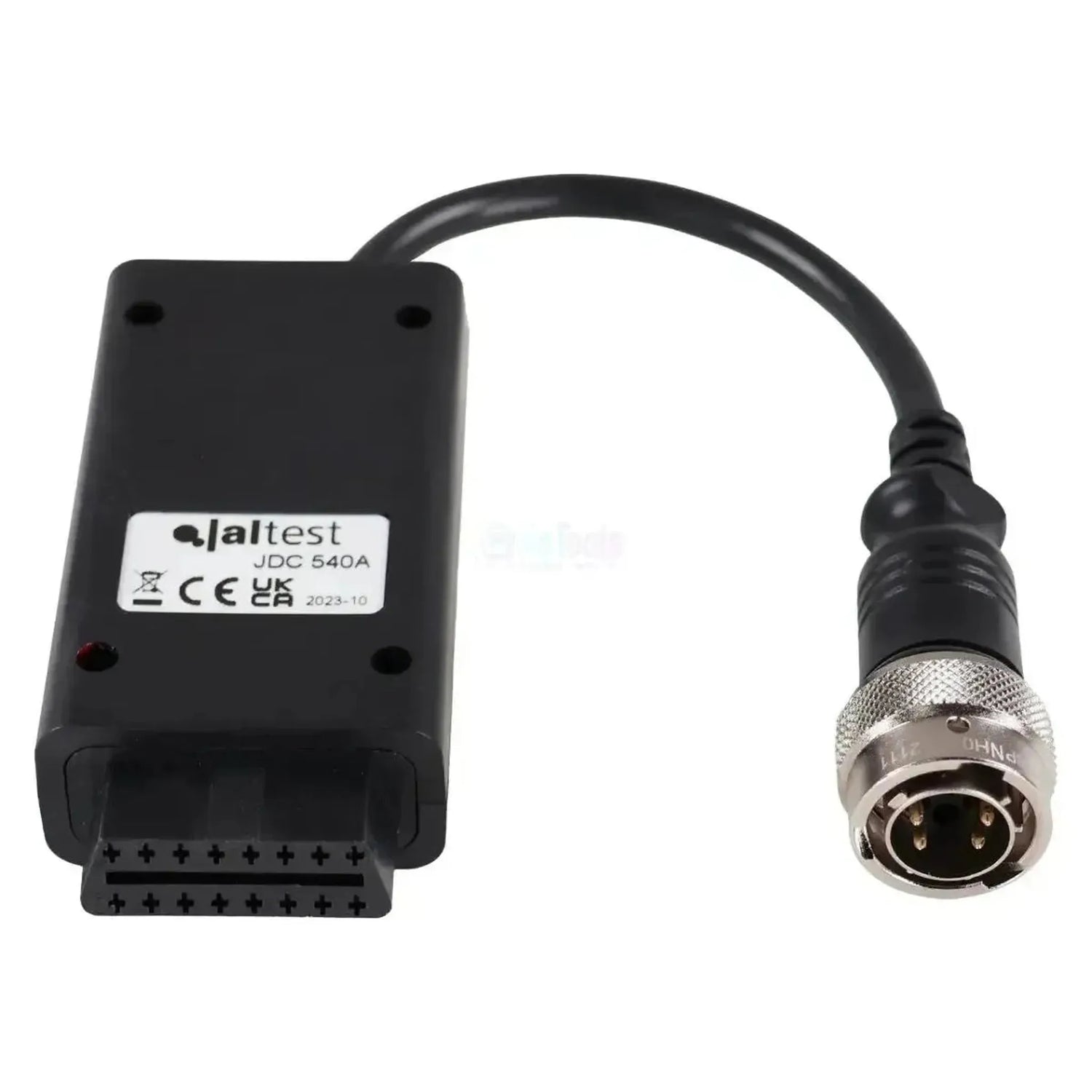

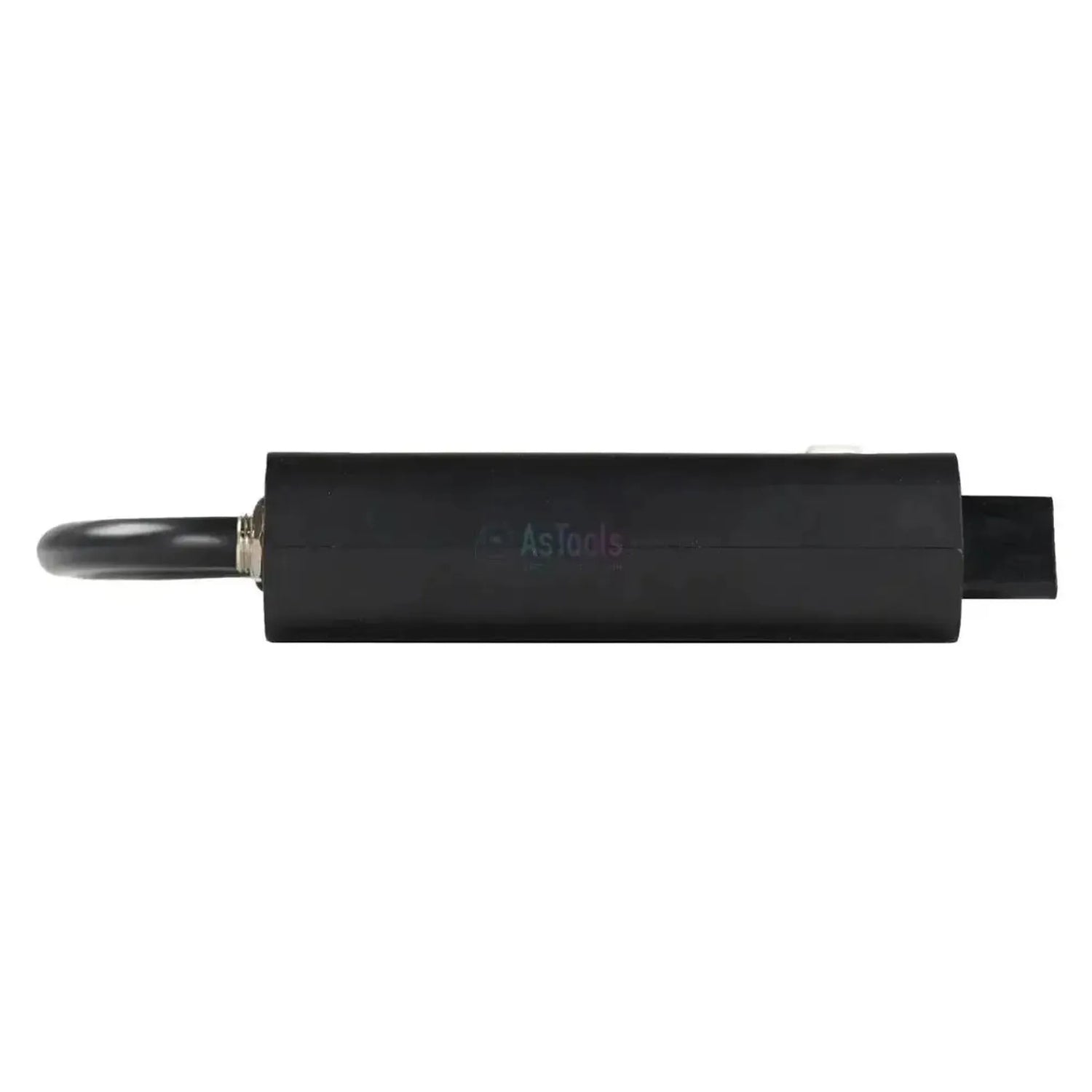

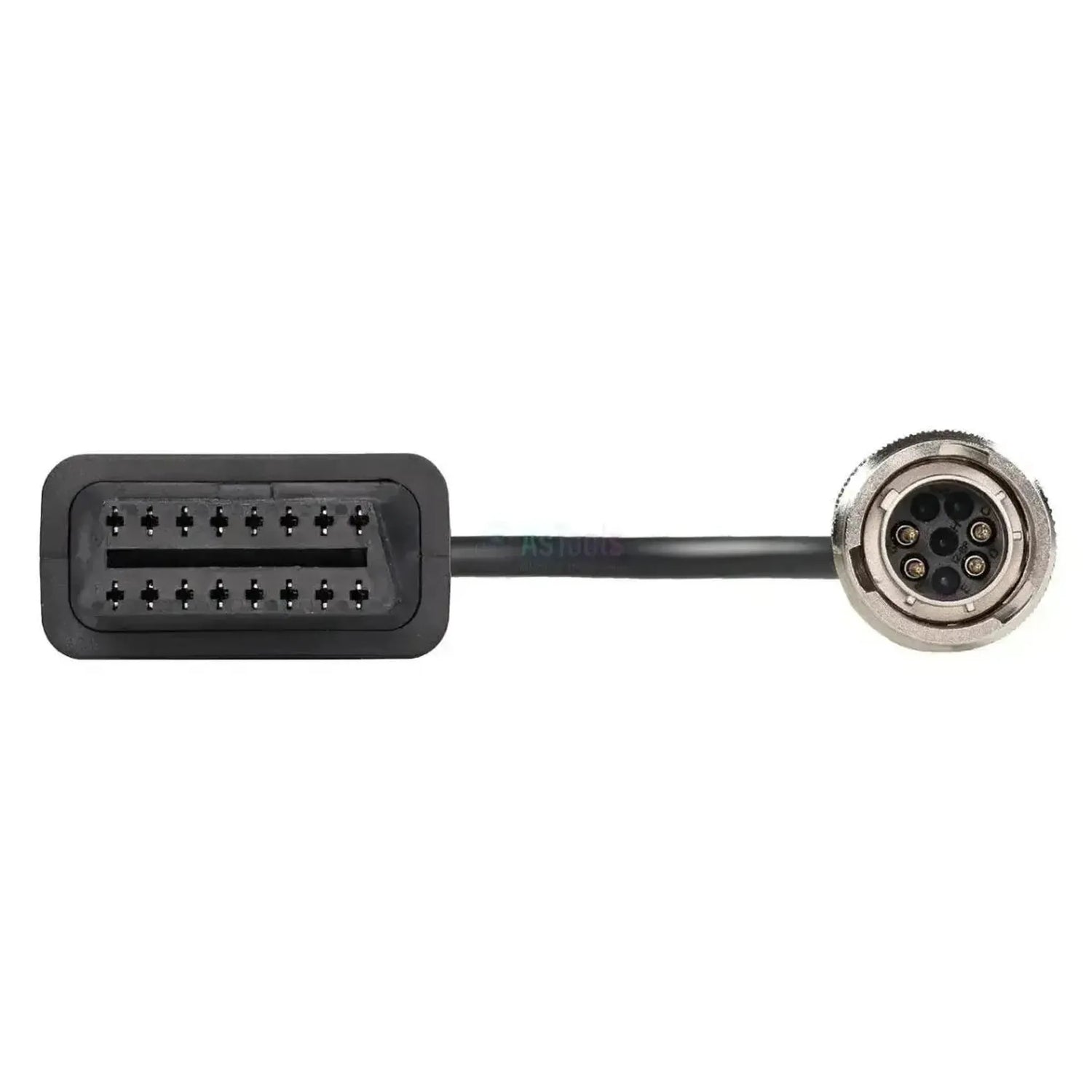

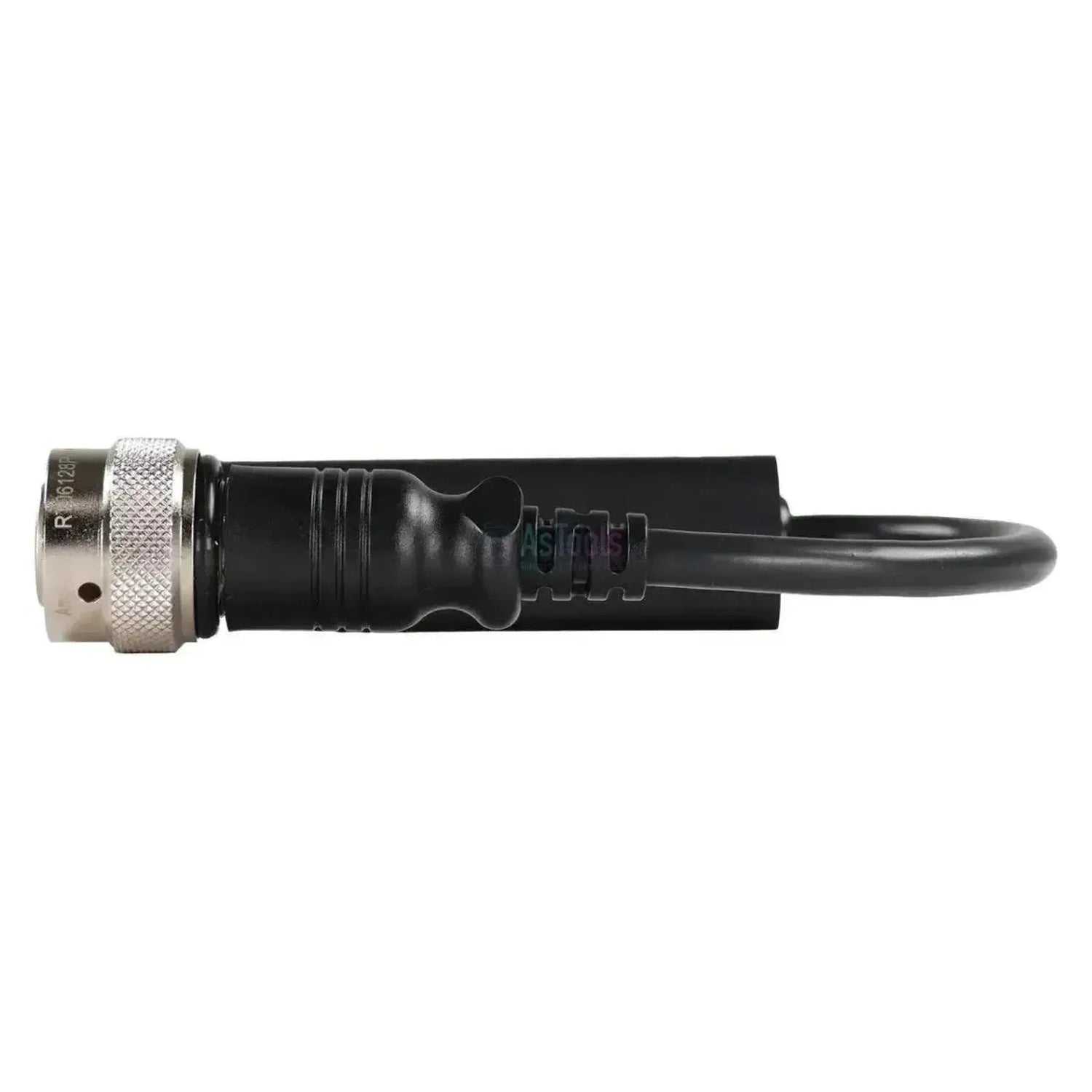

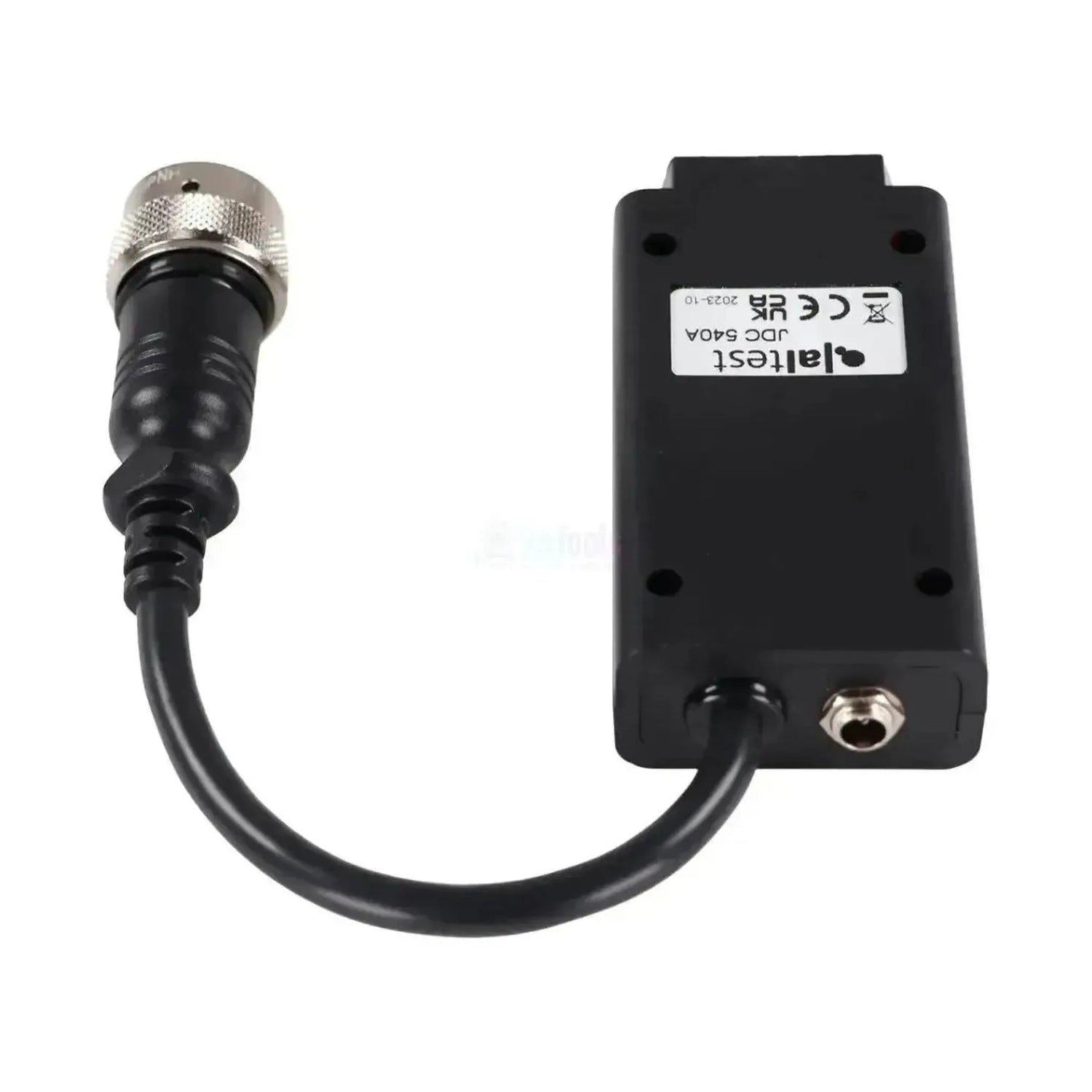

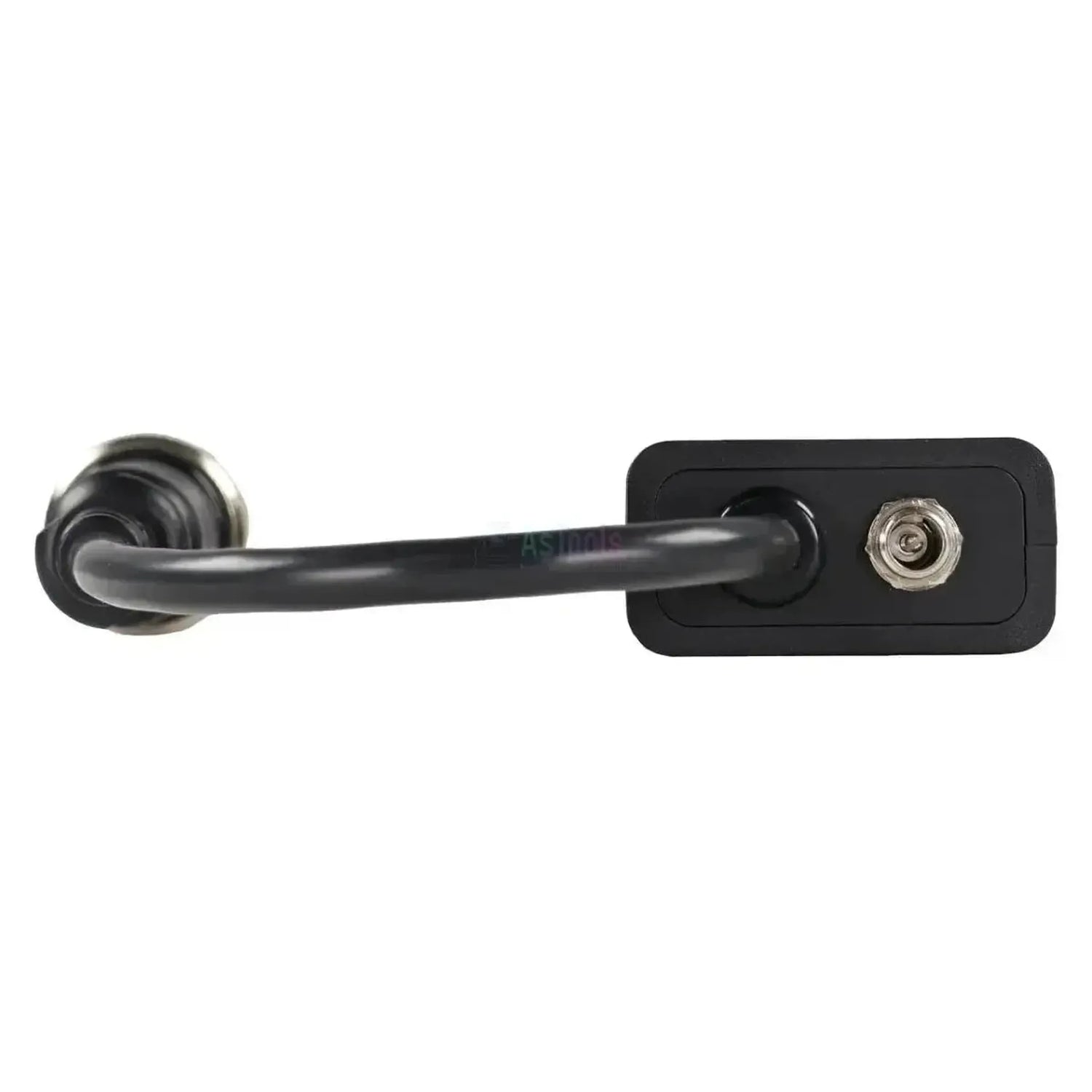

De Jaltest JDC540A is de RS232-diagnosekabel voor de Bosch Rexroth BODAS-regeleenheden en meet 28 tot 30 cm. Aan de voertuigzijde zit een ronde metalen stekker met een gekartelde koppelring die u over de aansluiting draait. Halverwege het snoer zit een zwarte kunststof module met een geschroefde voedingsaansluiting, waarop een haakse stekker is vastgezet. De kabel telt daardoor drie takken: De 16-pins OBD2-stekker, de 8-pins RS232-stekker en de voedingstak.

RS232 is een seriële verbinding en geen CAN-bus; de module in het snoer bouwt die communicatie op. Met die verbinding leest de Jaltest-software de BODAS RC Series (RS232) uit, de programmeerbare machinebesturing die de hydrostatische aandrijving en de werkfuncties regelt. Naast foutcodes staan meetwaarden, ECU-gegevens, parameters en live datamonitoring in de dekking. De kabel is opgegeven voor Jaltest Link V8.1 en valt onder Jaltest OHW en Jaltest MHE.

PLUSPUNTEN

✔Bereikt de BODAS RC Series (RS232), de programmeerbare regeleenheid met de seriële diagnosepoort.
✔De actieve module in het snoer maakt de RS232-verbinding, waarvoor een gewone CAN-kabel niet volstaat.
✔Naast foutcodes staan ook meetwaarden, ECU-gegevens, parameters en live datamonitoring in de dekking.
✔Bepalend is de Bosch Rexroth-regeleenheid in de machine, niet het merk van de machine.

AANDACHTSPUNTEN

✕De officiële opgave noemt alleen Jaltest Link V8.1; voor de Link V9 staat deze kabel niet opgegeven.
✕De module heeft een eigen voedingsaansluiting, dus er moet een voedingspunt binnen bereik zijn van de machine.
✕De CAN-uitvoeringen (RC Series 20, 21, 22, 30 en 31 en RC Scan) bereikt u niet met deze kabel; die hebben een eigen aansluiting.
✕Bij de BODAS RC Series (RS232) staan componenten aansturen, kalibratie en reset niet in de dekking.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de programmeerbare BODAS-machinebesturing van Bosch Rexroth. Het gaat om de seriële uitvoering van die regeleenheid, die haar gegevens over een RS232-lijn uitwisselt in plaats van over de CAN-bus.

Regeleenheden die u kunt benaderen

  • BODAS RC Series (RS232): Machinebesturing.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Meetwaarden: Actuele sensorwaarden bekijken.
  • ECU-gegevens: Gegevens van de regeleenheid.
  • Parameters: Configuratie lezen en aanpassen.
  • Live datamonitoring: In cijfers en grafiek.

Zo gebruikt u hem

  1. Aansluiting zoeken: In de cabine of de schakelkast bij de besturing.
  2. Aansluiten: Draai de ronde stekker met de koppelring vast.
  3. Voeding: Sluit de voedingstak van de module aan.
  4. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
  5. Uitlezen: Kies Bosch Rexroth en de BODAS RC Series.

Compatibele voertuigen en toepassingen

Bepalend is de regeleenheid, niet het machinemerk. Deze kabel hoort bij de Bosch Rexroth BODAS RC-regeleenheid met RS232-diagnosepoort, en die bouwt Bosch Rexroth in bij uiteenlopende machinebouwers. Welke uitvoering bij u in de machine zit, herkent u aan de ronde stekker met de gekartelde koppelring.

Toepassing:

  • Werk- en bouwmachines: Met een Bosch Rexroth BODAS RC-regeleenheid met RS232-diagnose.
  • Machinemerk niet bepalend: BODAS wordt door uiteenlopende machinebouwers als besturing ingebouwd.
  • Bouwjaar niet bepalend: Voor werkmachines geldt geen verplichte diagnoseaansluiting, dus deze stekker blijft in gebruik.
💡
Goed om te weten: De ronde RS232-aansluiting hoort bij de BODAS-regeleenheid zelf en zit doorgaans in de cabine of in de schakelkast bij de besturing. Houd er rekening mee dat de module halverwege het snoer een eigen voedingsaansluiting heeft. Controleer eerst welke aansluiting op uw machine zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC540A) | Bosch Rexroth 8-pins R232 - 16-pins OBD2 Verloopkabel | Werkvoertuig

Tekniset tiedot

Yleistä

Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
Jaltest (Cojali)
Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
Adapterikaapeli
Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
  • OHW rakennus- ja maastokoneet
  • MHE sisäinen kuljetus

Liitännät

Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
  • Jaltest Link V8.1
Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
16-nastainen OBD2
Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
8-napainen RS232
Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
28-30 cm

Diagnoositoiminnot

Voidaanko vikakoodit lukemisen lisäksi myös poistaa. Joissakin järjestelmissä koodit voi vain lukea.Vikakoodien poisto
Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa
Voitteko muuttaa ohjausyksikön asetuksia. Tarpeen osan vaihdon jälkeen tai järjestelmän toiminnan muuttamiseksi.Parametrien asetus

Käyttö

Viitenumero
JDC540A
Ohjausyksiköt
BODAS RC Series (RS232), ohjelmoitava koneohjaus
Käyttöön tarvitaan
Jaltest Link V8.1, virtalähde ja Jaltest OHW tai MHE

Muut tekniset tiedot

Type
Verloopkabel (met module en voedingstak)
Toepassing
Bosch Rexroth BODAS RC Series met RS232-diagnosepoort
Segment
Werkvoertuig
