Jaltest  |  SKU: JDC539A

Jaltest (JDC539A) | Bobcat 6+6-pinnin OBD – 16-pinnin OBD2 sovitinkaapeli | Polttomoottori

€286,95 alv:n kanssa
€237,15 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

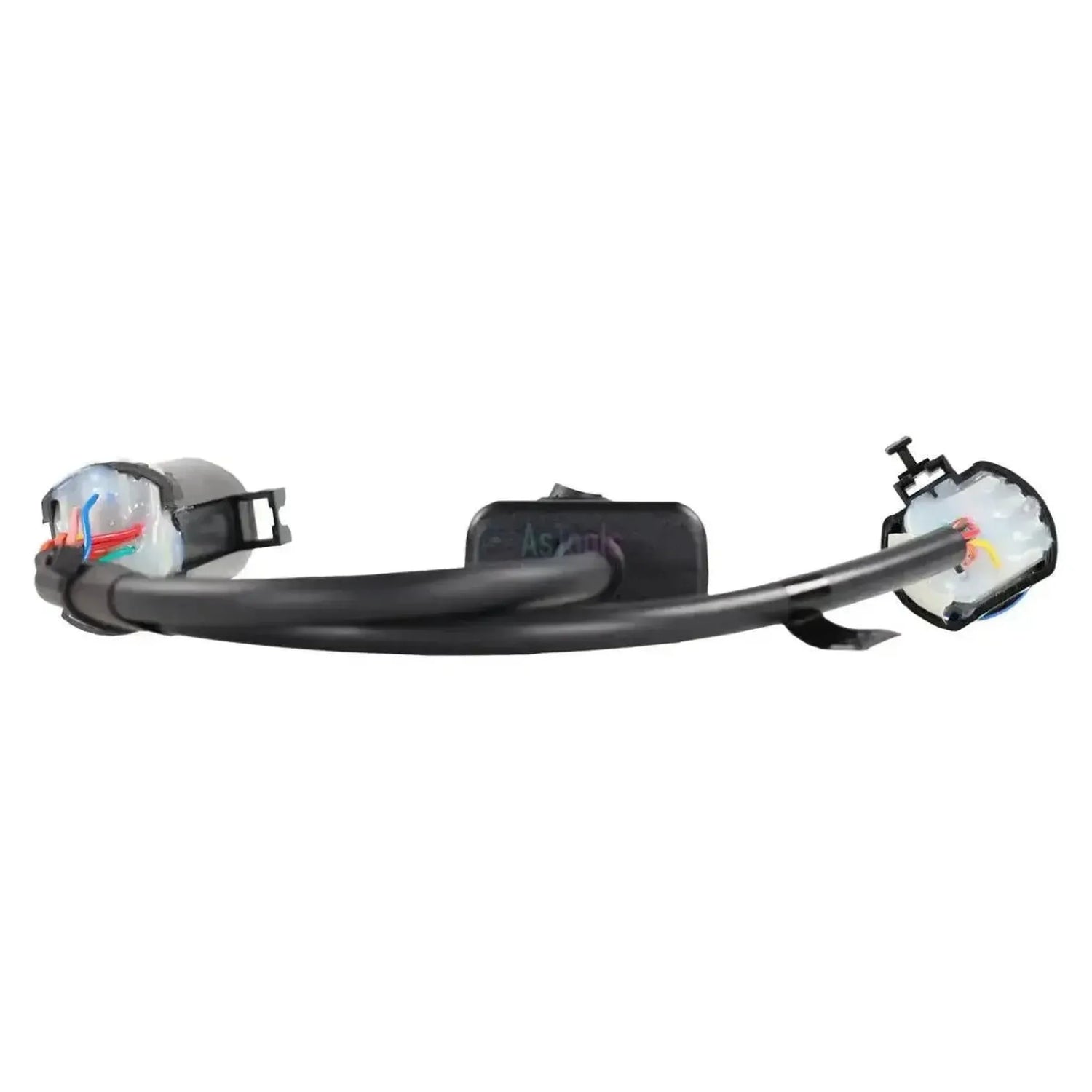

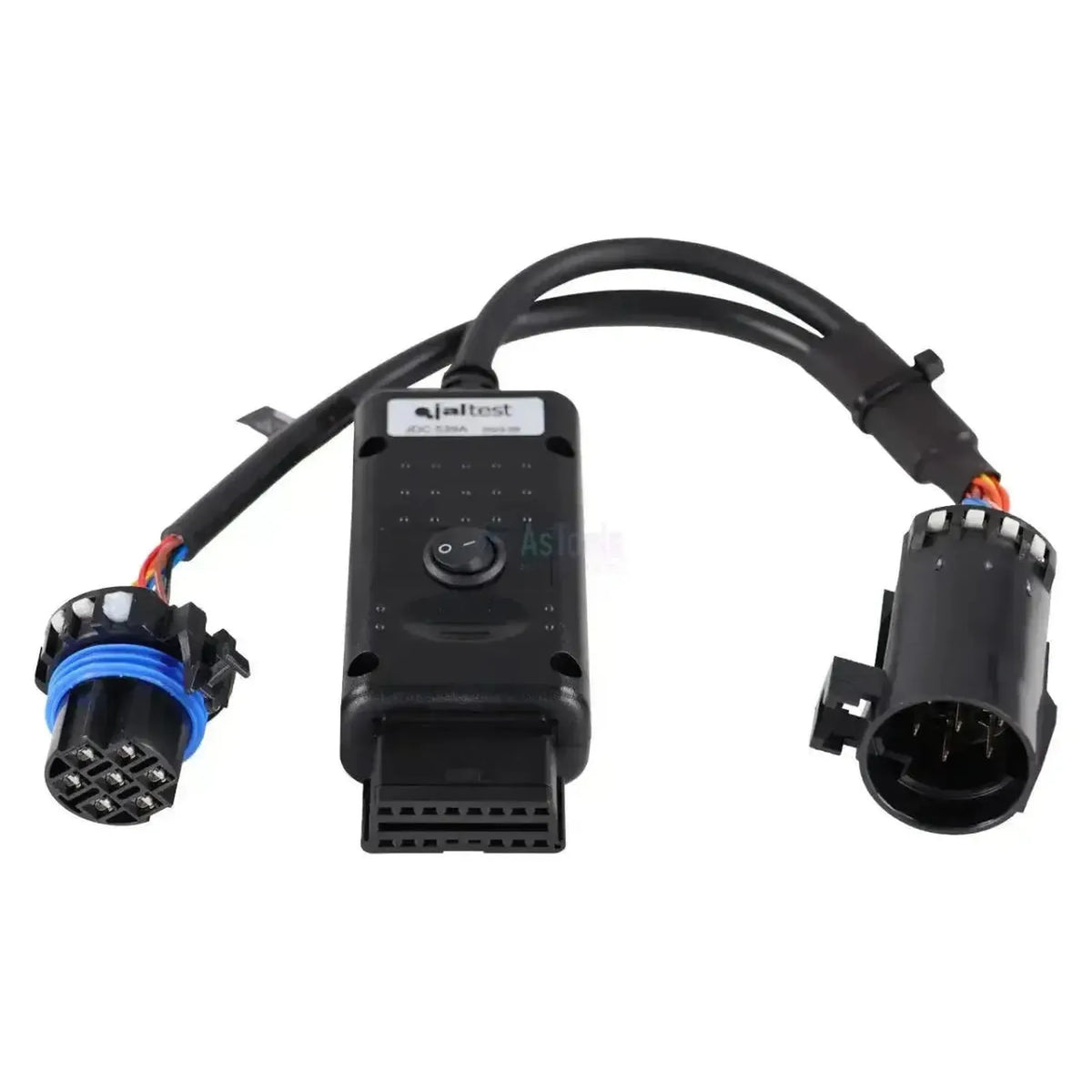

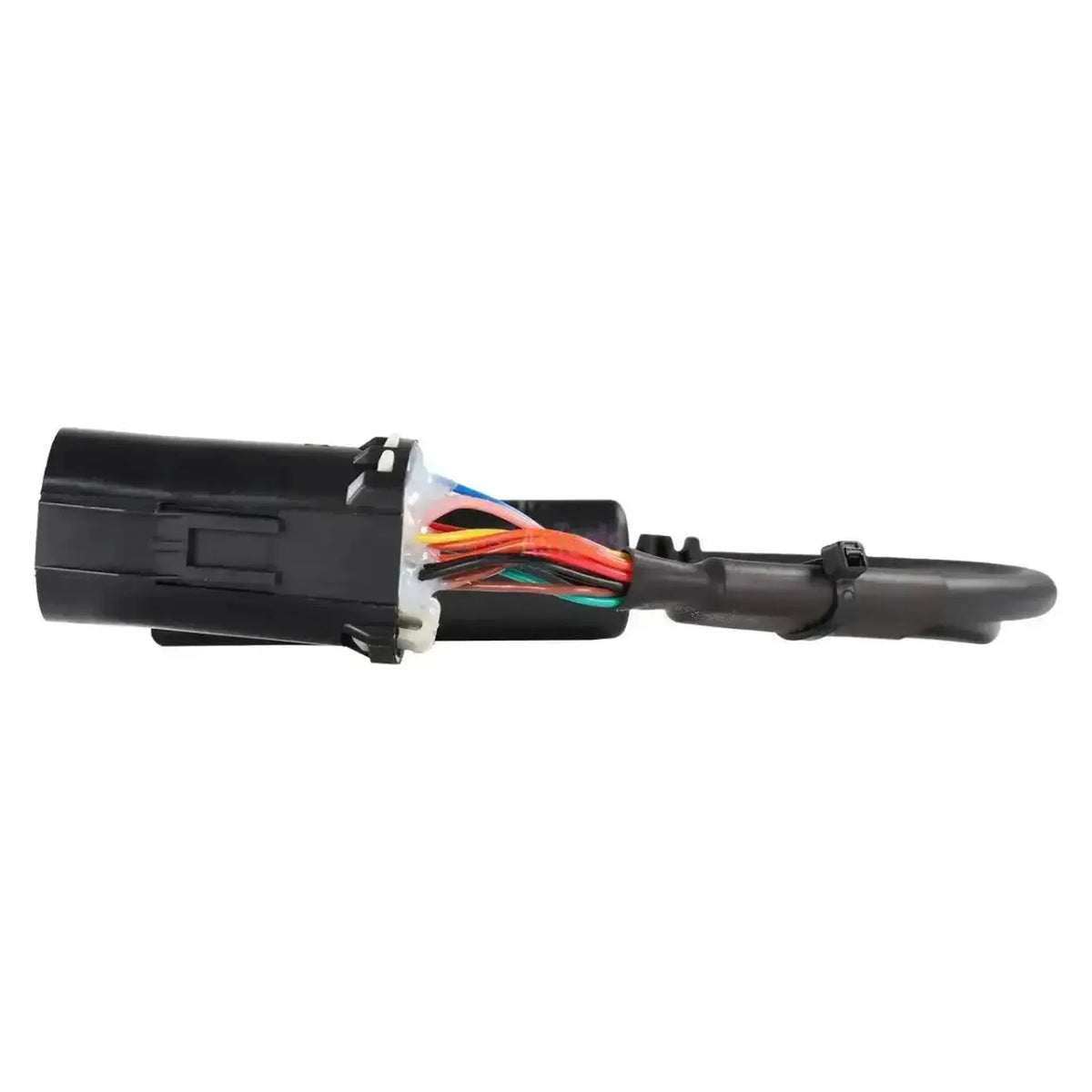

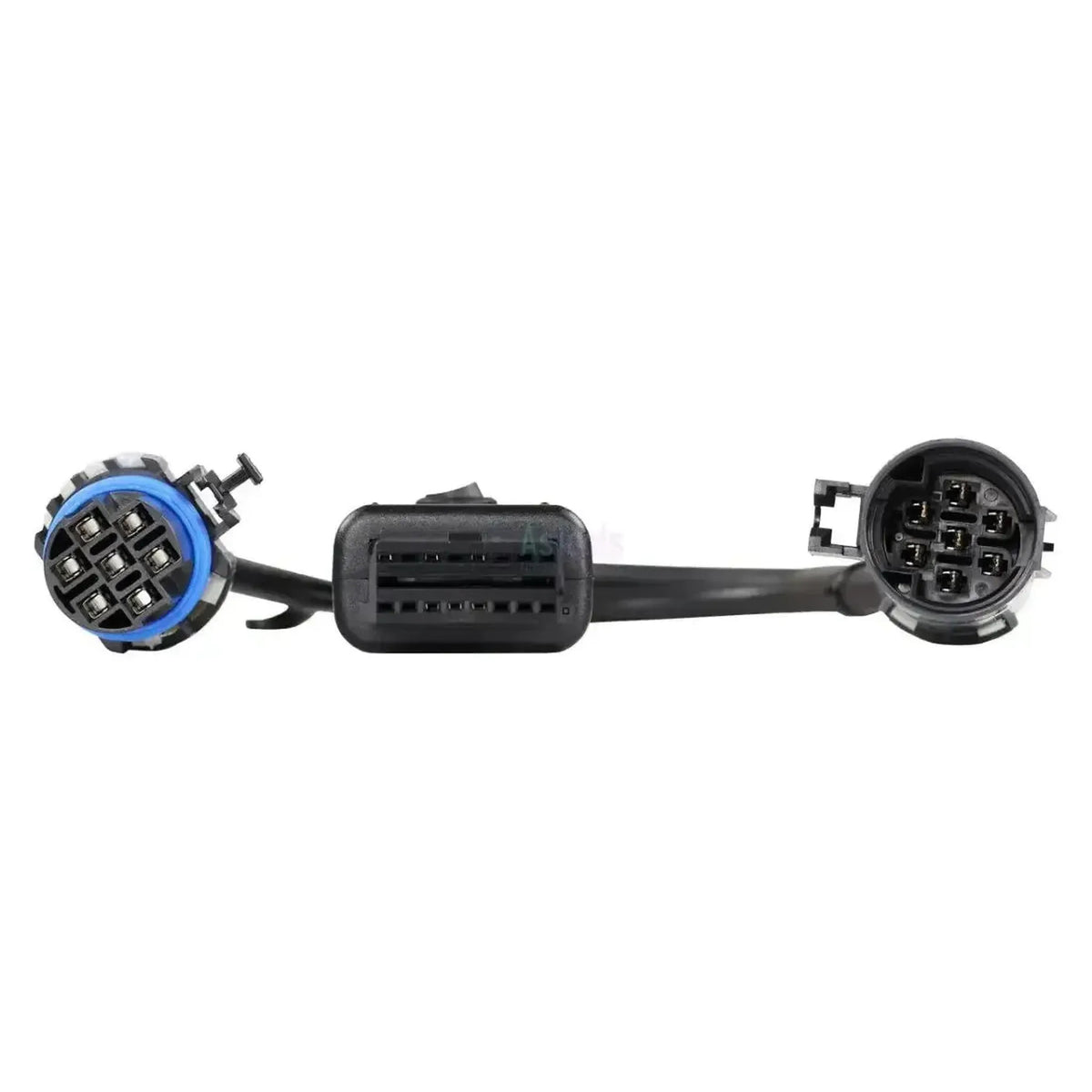

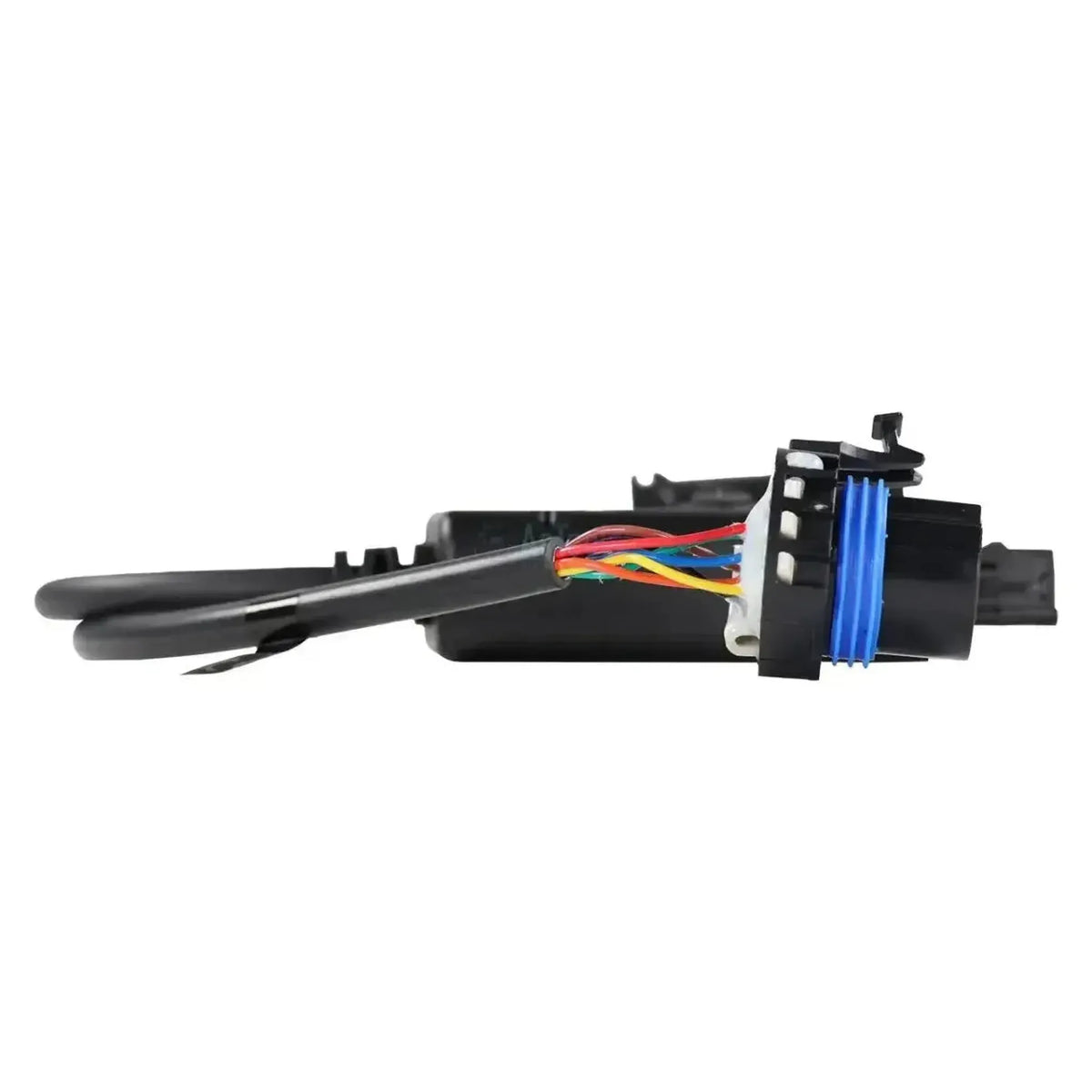

De Jaltest JDC539A sluit compacte Bobcat-machines aan op uw Jaltest-apparatuur en splitst zich aan de machinezijde in twee ronde stekkers. De ene tak heeft contactbussen achter een blauwe afdichtring, de andere pennen in een gladde zwarte huls. Aan de interfacezijde zit de 16-pins OBD2. De kabel meet 38,5 tot 41,5 cm.

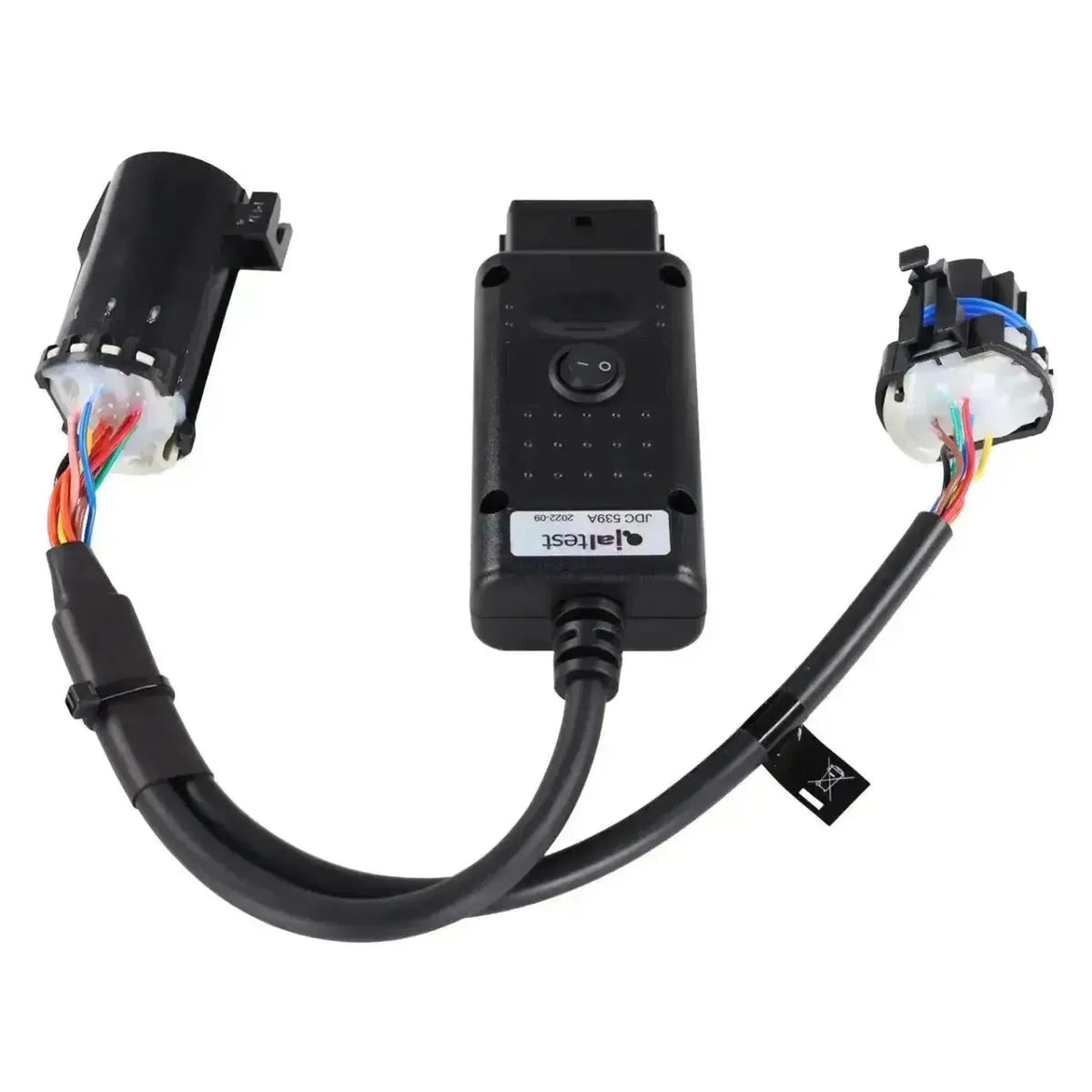

Halverwege zit een zwart tussenstuk met een schakelaar in twee standen, gemerkt O en I. Daarachter bereikt de Jaltest-software de machinecomputer GATEWAY, de aandrijving DRIVE, de hydrauliekregeling AUX, de motorregelingen DL02, DM02 en E-CDIS Kubota en de nabehandelingsregeling DCU. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.

PLUSPUNTEN

✔Twee ronde stekkers in één kabel, zodat de machinesystemen en de motorregeling allebei binnen bereik zitten.
✔Bereikt de machinecomputer GATEWAY, de aandrijving DRIVE en de hydrauliekregeling AUX.
✔Werkt op de eigen DL02- en DM02-motorregelingen en op de E-CDIS Kubota, met aanvullende acties.
✔Werkt met zowel de Jaltest Link V8.1 als de V9.

AANDACHTSPUNTEN

✕Het instrumentenpaneel LHP geeft geen foutcodes; daar blijft het bij meetwaarden en ECU-gegevens.
✕De DCU van de uitlaatgasnabehandeling zit alleen op machines die daarmee zijn uitgerust, zoals de minigraafmachines.
✕Komt er geen verbinding tot stand, zet dan de schakelaar in het tussenstuk om.
✕Alleen voor de dubbele 6+6-pins Bobcat-aansluiting; andere machinemerken hebben een eigen stekker.

Toepassingen en functionaliteiten

Via de dubbele aansluiting benadert u met de Jaltest-software zowel de machinesystemen als de motorregeling van de Bobcat. Welke eenheden aanwezig zijn, verschilt per serie en uitvoering.

Regeleenheden die u kunt benaderen

  • GATEWAY: Centrale machinecomputer.
  • ACS en SJC: Bediening en joystickbesturing.
  • DRIVE: Rijaandrijving.
  • AUX: Extra hydrauliek.
  • DL02 en DM02: Bobcat-motorregelingen (CAN).
  • E-CDIS Kubota: Commonrail-dieselregeling.
  • DCU: Uitlaatgasnabehandeling.
  • LHP: Instrumentenpaneel.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per regeleenheid.
  • Meetwaarden: In cijfers en in grafiek.
  • Onderhoud: Intervallen, met servicerapport.
  • Aanvullende acties: Op de E-CDIS Kubota.

Zo gebruikt u hem

  1. Stekkers zoeken: Zoek de twee ronde stekkers in de machine.
  2. Aansluiten: Sluit beide takken van de JDC539A aan.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Bobcat en de serie; zet zo nodig de schakelaar om.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke compacte Bobcat met de dubbele 6+6-pins aansluiting, te herkennen aan de blauwe afdichtring op de ene helft. Controleer de aansluiting aan de machine zelf voordat u bestelt. Onderstaande series staan in de Bobcat-dekking.

Bobcat:

  • S500-, S600- en S700-serie: Schrankladers.
  • T500-, T600- en T700-serie: Rupsschrankladers.
  • E50- en E85-serie: Minigraafmachines.
💡
Goed om te weten: De twee ronde stekkers zitten naast elkaar in de machine en de exacte plaats verschilt per model. In het tussenstuk zit een schakelaar met twee standen; blijft een regeleenheid stil, zet hem dan om. Controleer aan de machine zelf welke aansluitingen aanwezig zijn voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC539A) | Bobcat 6+6-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Tekniset tiedot

Yleistä

Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
Jaltest (Cojali)
Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
Adapterikaapeli
Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
  • OHW rakennus- ja maastokoneet

Liitännät

Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
16-nastainen OBD2
Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
6+6-napainen OBD
Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
38,5-41,5 cm

Diagnoositoiminnot

Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa
Näkyykö, milloin seuraava huolto on tarpeen. Hyödyllinen huoltoajan suunnittelussa.Huoltotietojen tarkastelu
Voitteko suorittaa Jaltestin ohjausyksikkökohtaisia lisätoimenpiteitä, kuten testejä tai opetustoimenpiteitä.Lisätoimenpiteet

Käyttö

Viitenumero
JDC539A
Käyttöön tarvitaan
Jaltest Link V8.1 tai V9

Muut tekniset tiedot

Toepassing
Bobcat schrankladers, rupsschrankladers en minigraafmachines
Regeleenheden
GATEWAY, ACS, SJC, DRIVE, AUX, DL02, DM02, E-CDIS Kubota, DCU en LHP
Segment
Verbrandingsmotor
