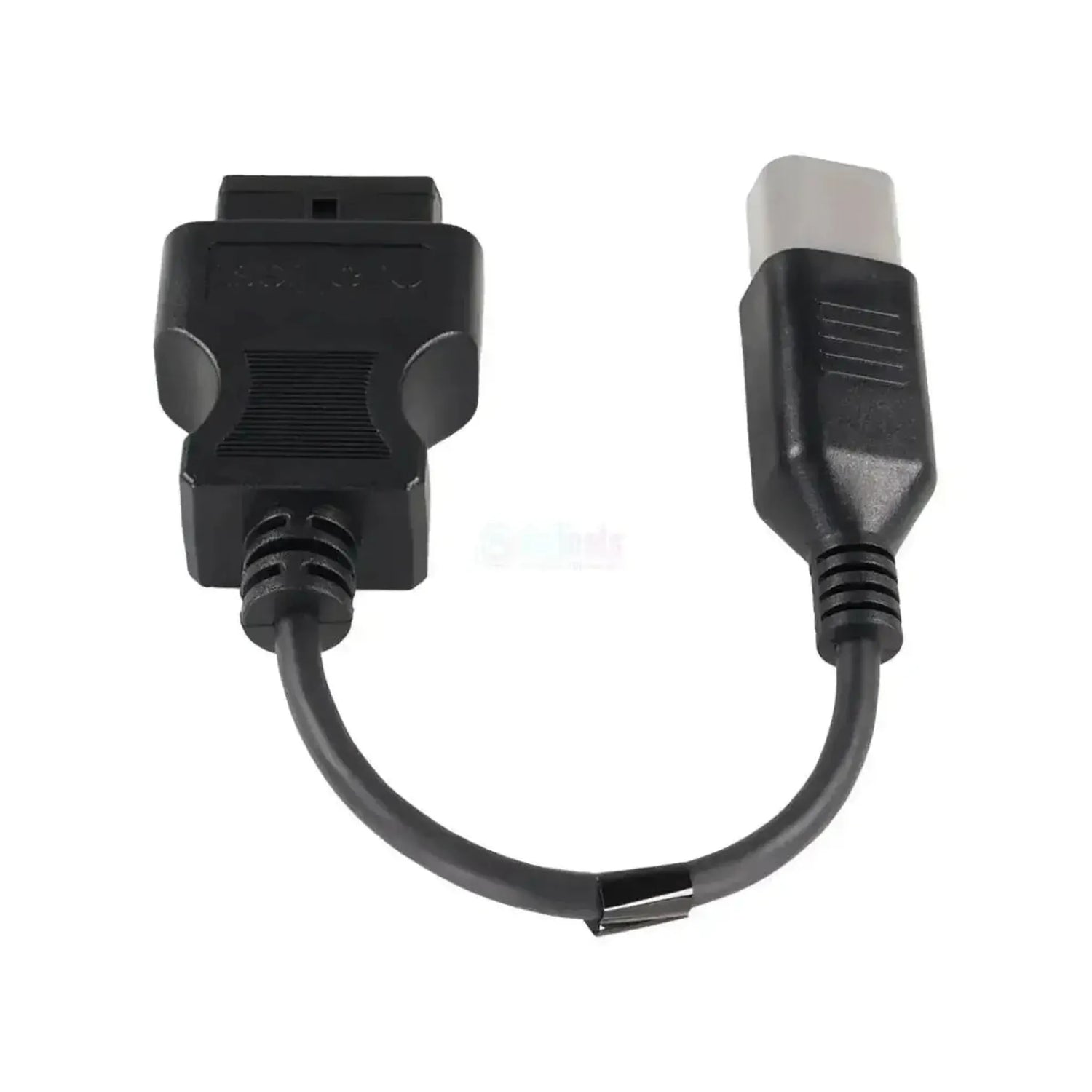

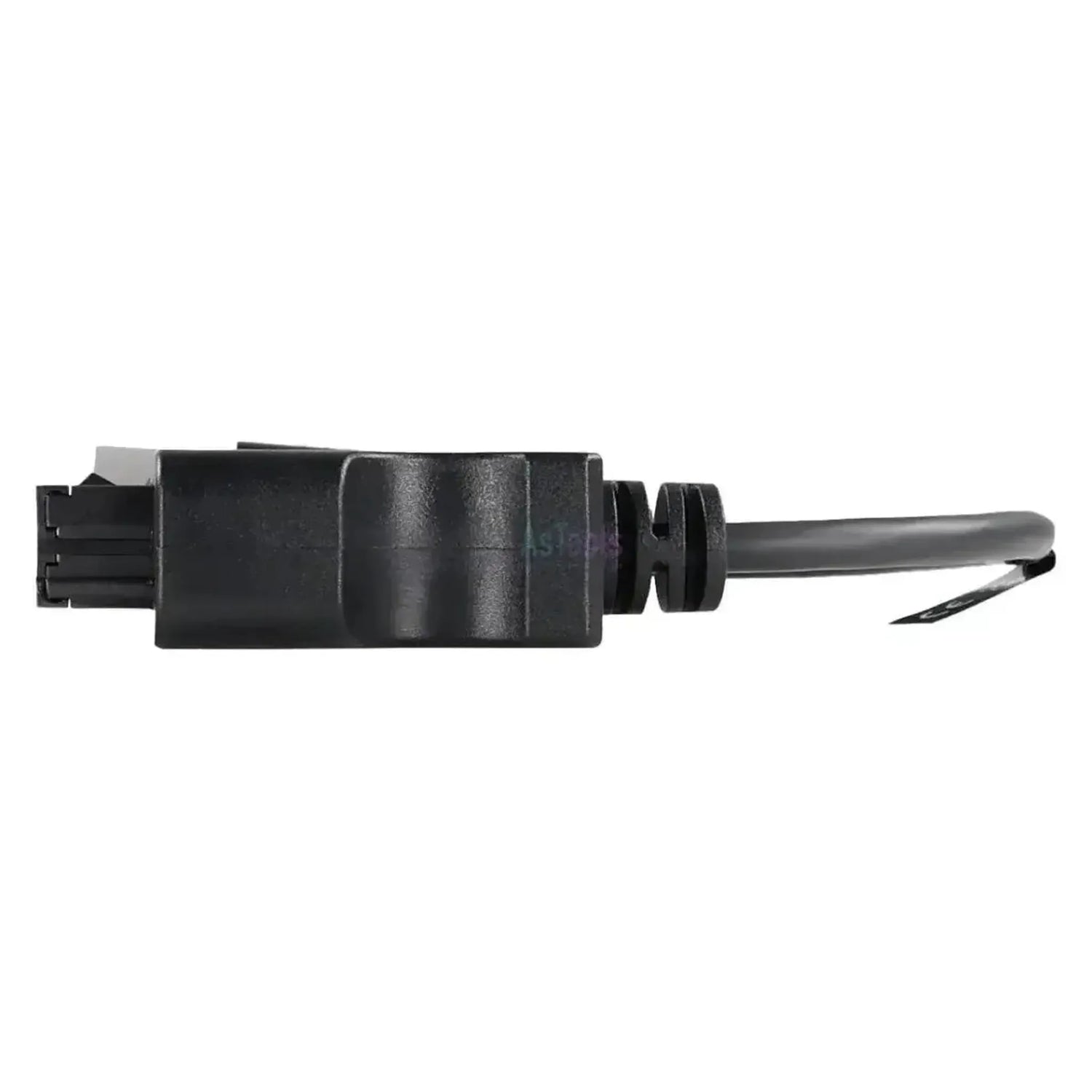

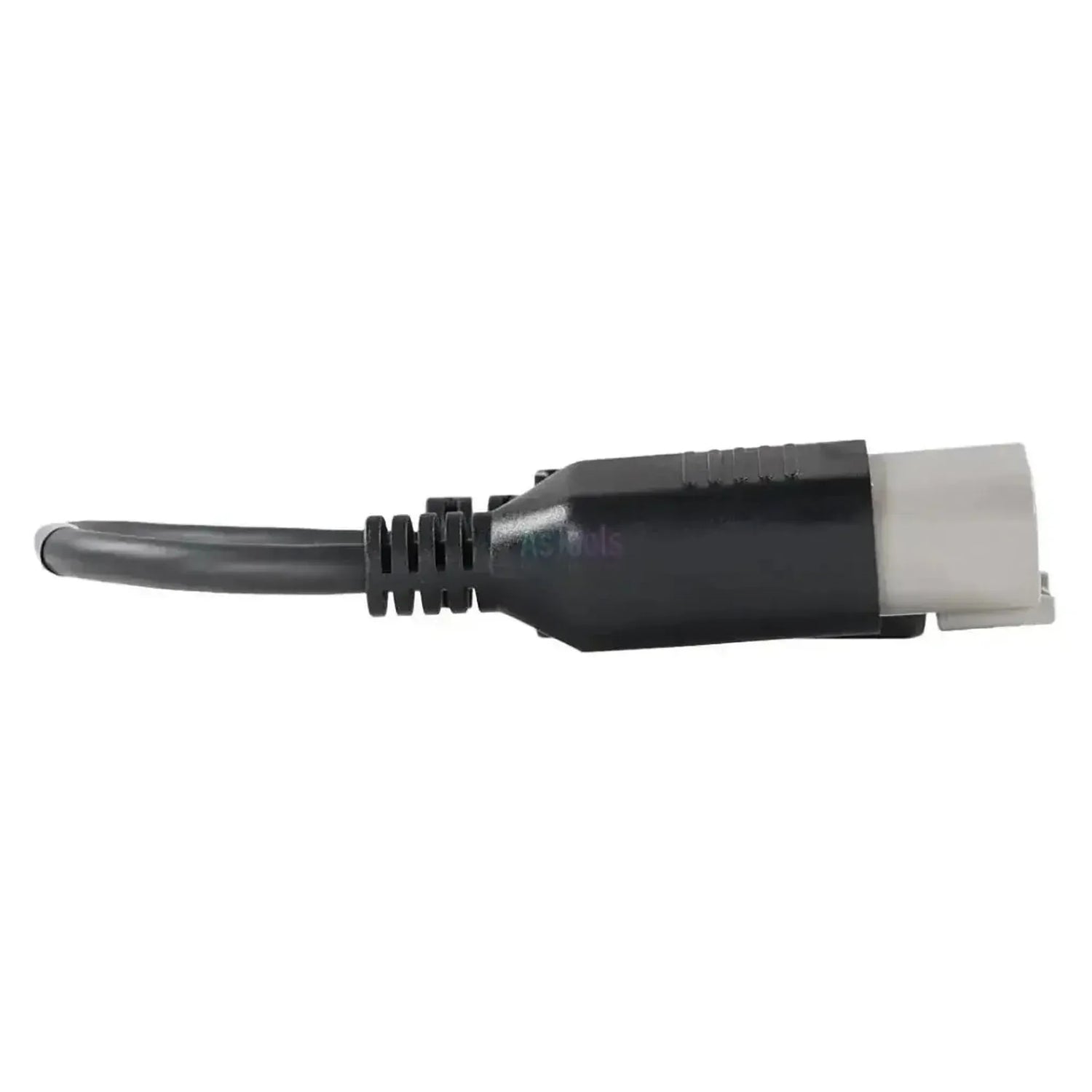

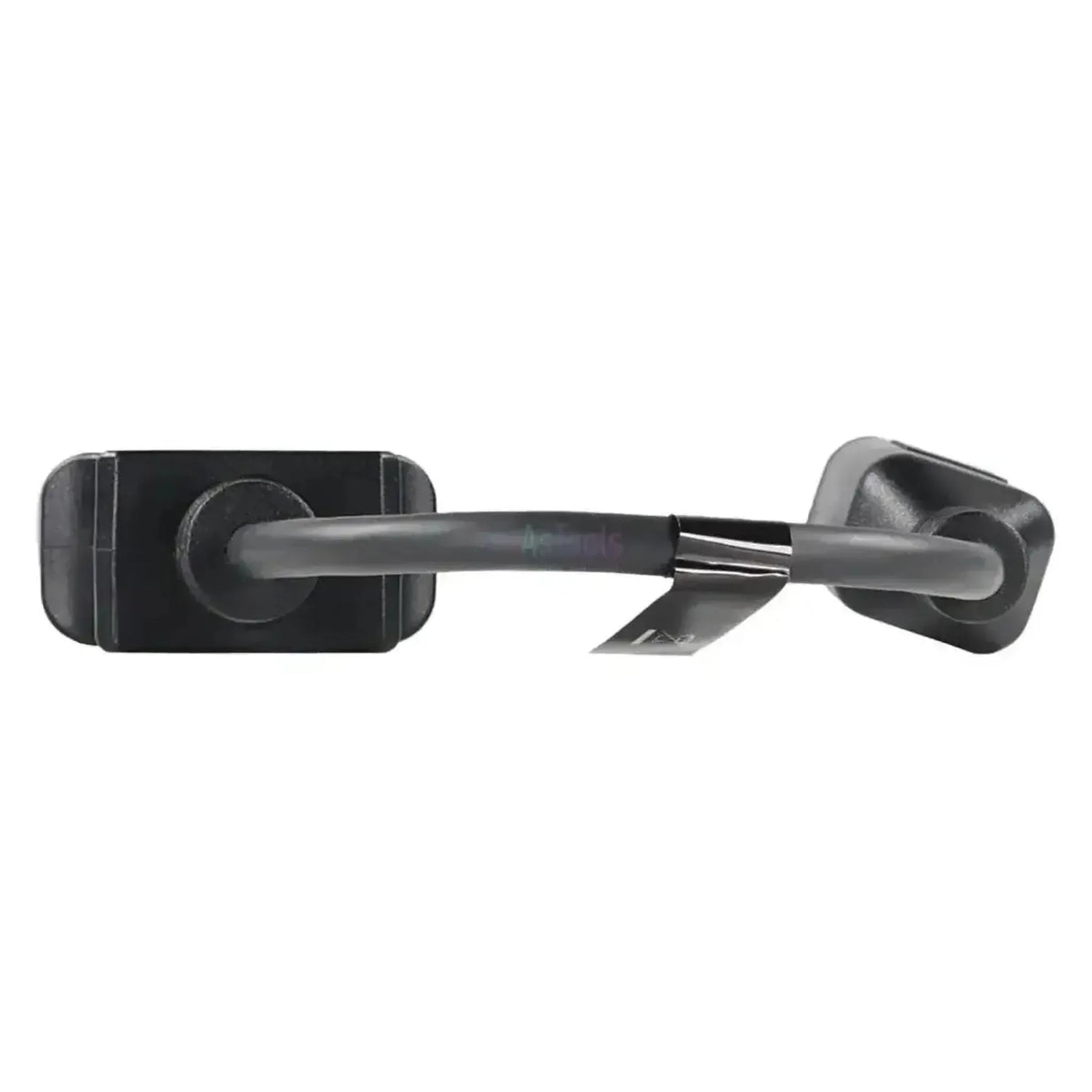

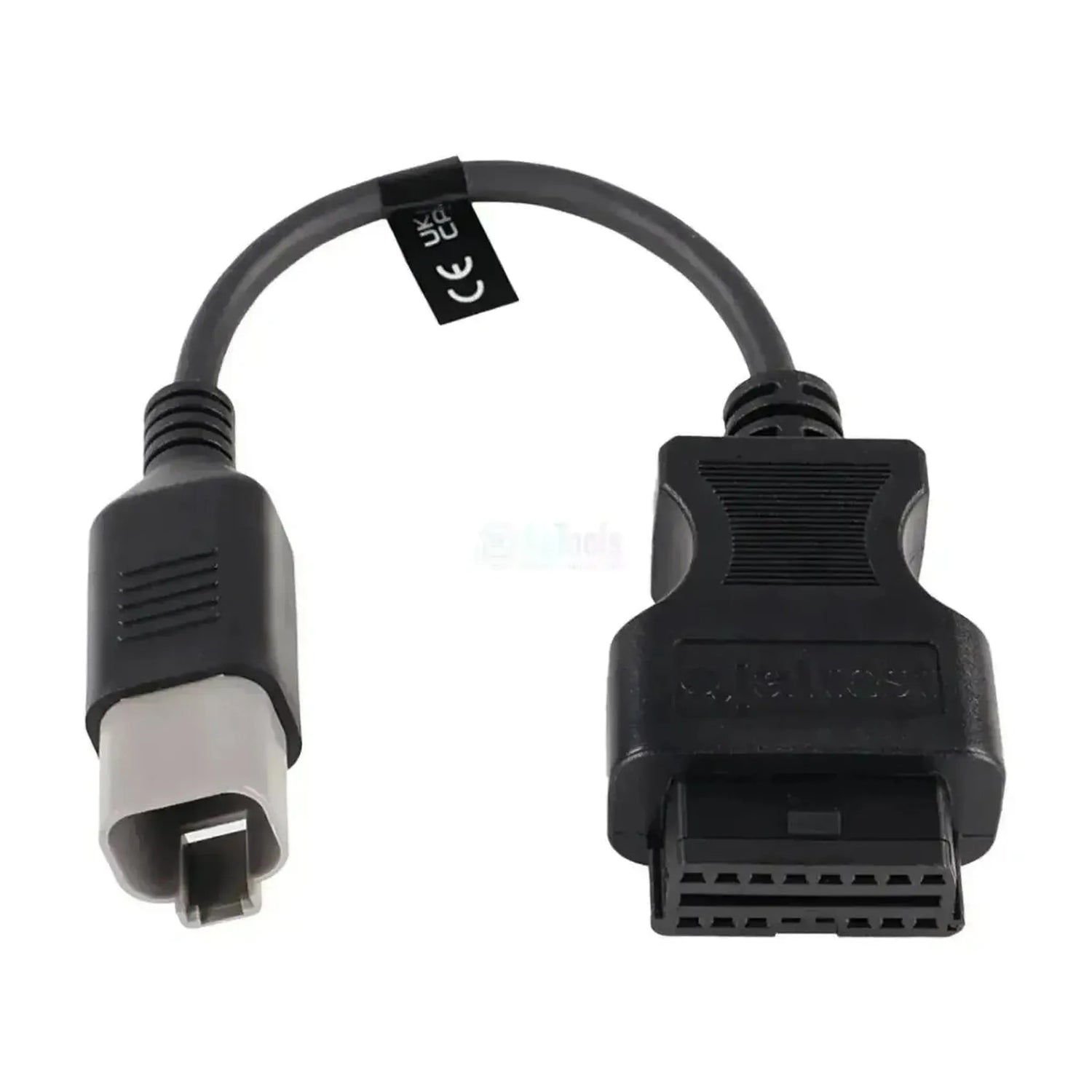

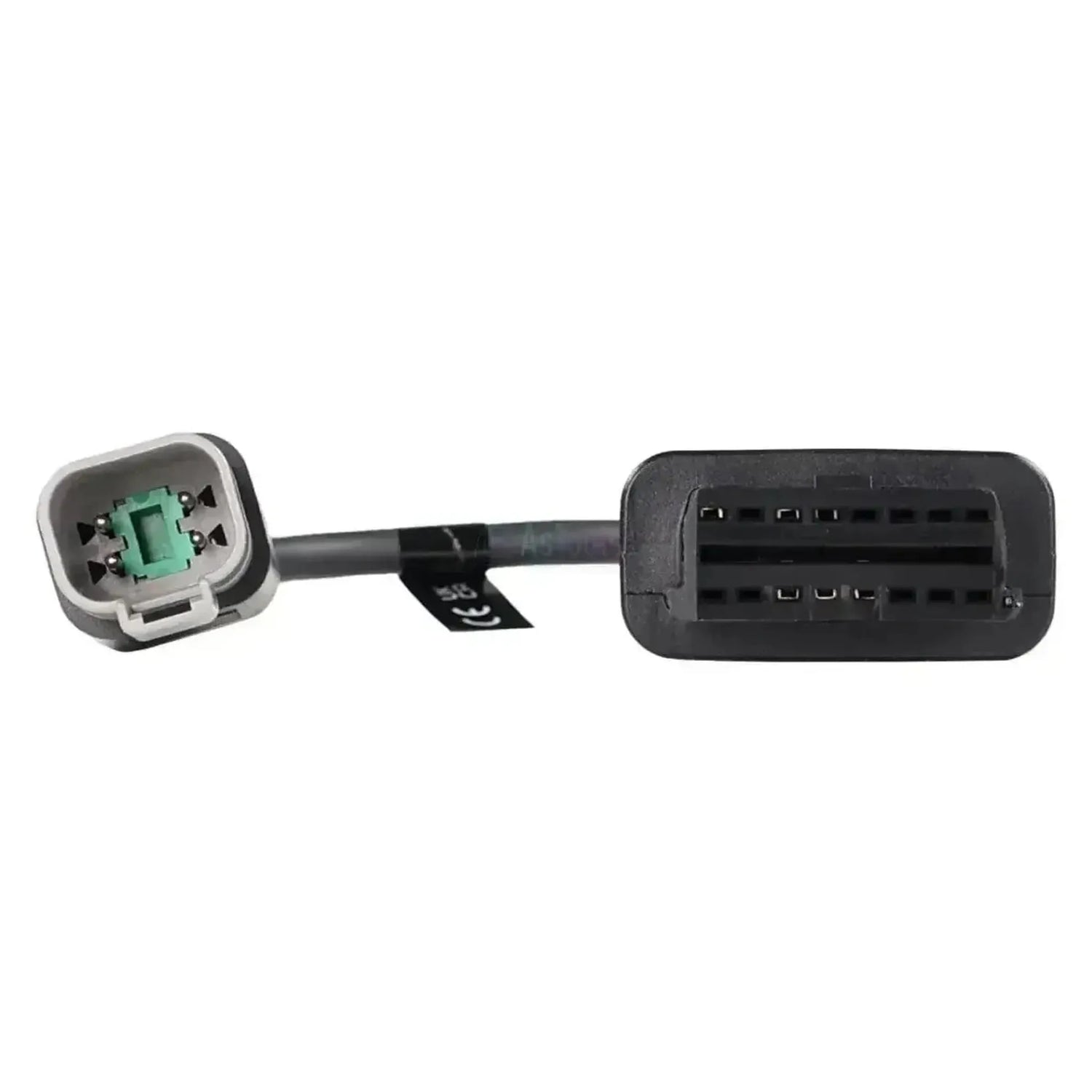

De Jaltest JDC123A zet de 4-pins diagnoseaansluiting van het Bendix trailer-ABS om naar de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. De stekker gaat op de Bendix-regeleenheid op het chassis. Bendix voert dat trailer-ABS via CAN en via PLC over de voedingsleiding, en dit is de CAN-uitvoering.
Zodra de verbinding staat, bereikt de Jaltest-software het trailer-ABS van TABS A-18 en TABS MC-30 tot TABS-6, TABS-8 en iTABS X SC, de wegtreinmodule TRM en de bandenspanningscontrole. De dekking blijft bij uitlezen: Foutcodes, meetwaarden en ECU-gegevens, en bij een deel van de systemen de onderhoudsgegevens.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de Bendix-eenheden op de oplegger of aanhanger: De remregeling, de wegtreinmodule en de bandenspanningscontrole. Wat u per eenheid ziet verschilt, want de onderhoudsgegevens staan maar bij een deel van de systemen in de dekking.
Regeleenheden die u kunt benaderen
- iTABS X SC: Trailer-ABS.
- TABS A-18 en TABS MC-30: Trailer-ABS.
- TABS-6: Ook Advanced (CAN) en Multi-Channel.
- TABS-6 Standard/Premium: Trailer-ABS.
- TABS-8: Trailer-ABS.
- TRM: Wegtreinmodule.
- TPMS (Next Gen): Bandenspanningscontrole.
- Trailer-Link TPMS: Ook TPMS 2.0 Next GEN.
Wat u kunt doen
- Foutcodes: Uitlezen met omschrijving.
- Meetwaarden: Actuele sensorwaarden bekijken.
- ECU-gegevens: Gegevens van de regeleenheid.
- Onderhoud: Bij TABS-6 en Trailer-Link TPMS.
Zo gebruikt u hem
- Uitvoering controleren: Zit er een 4-polige stekker op de eenheid?
- Aansluiten: Steek de JDC123A op de regeleenheid.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest-kabel.
- Spanning: Zorg dat de trailer spanning heeft.
- Uitlezen: Kies Bendix en het systeem in Jaltest.
Compatibele voertuigen en toepassingen
Bepalend is de communicatievorm, niet het model. De kabel hoort bij het Bendix trailer-ABS met CAN en de bijbehorende 4-polige aansluiting op de regeleenheid. Voor trailers is nooit een gestandaardiseerde diagnoseaansluiting voorgeschreven, waardoor deze stekker ook op recentere opleggers in gebruik blijft.
Bendix:
- Trailer-ABS met CAN: TABS A-18, TABS MC-30, TABS-6, TABS-8 en iTABS X SC.
- TRM en TPMS: Wegtreinmodule en bandenspanningscontrole.
- Trailer-ABS met PLC: Loopt over de voedingsleiding en werkt met de adapter JDC112A.
Afbakening:
- Chassismerk: Niet bepalend; de kabel volgt de Bendix-eenheid op het chassis.
- Bouwjaar: Niet bepalend; voor trailers is nooit een gestandaardiseerde diagnoseaansluiting voorgeschreven.
Verpakkingsinhoud
- 1x Jaltest (JDC123A) | Bendix (ABS) 4-pins OBD - 16-pins OBD2 Verloopkabel | Trailer
Tekniset tiedot
Yleistiedot
- Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
- Jaltest
- Tuotteen tyyppi: erillinen välijohto, sovitin ilman johtoa tai täydellinen sarja.Tuotetyyppi
- Välijohto
- Ajoneuvot tai koneet, joissa johtoa voidaan käyttää. Näin näette nopeasti, soveltuuko se työpajanne kohteisiin.Ajoneuvotyypit
- Perävaunu
Soveltuvuus
- Minkä merkkisen diagnoosilaitteen kanssa johto toimii. Yhden merkin johto ei yleensä sovi toisen merkin testeriin.Soveltuva diagnoosilaite
- Jaltest
- Mitä Jaltest-moduulia johdon käyttö edellyttää. Ilman oikeaa lisenssiä johto ei toimi.Jaltest-ohjelmistomoduuli
- CV hyötyajoneuvot
Liitännät
- Liitin, joka kytketään ajoneuvon tai koneen diagnoosiliitäntään. Sen tulee sopia täsmälleen.Liitäntä ajoneuvon puolella
- 4-napainen OBD
- Liitin diagnoosilaitteen tai liitännän puolella. Yleensä 16-nastainen OBD2-liitin.Liitäntä laitteen puolella
- 16-nastainen OBD2
- Mitä tiedonsiirtolinjoja pitkin johto välittää signaalit. Ajoneuvon ja testerin on käytettävä samaa tiedonsiirtotapaa.Tiedonsiirto
- CAN-bus
Diagnoositoiminnot
- Näette antureiden todelliset mittausarvot ajoneuvon käydessä. Hyödyllinen vikojen jäljittämisessä.Reaaliaikaisten tietojen katselu
- Kyllä
Mitat ja paino
- Ohjausyksiköt
- Bendix perävaunun ABS, TRM ja rengaspaineen valvonta
- Viitenumero
- JDC123A
Muut tekniset tiedot
- Toepassing
- Bendix trailer-ABS met CAN-communicatie
- Aanvullend mogelijk
- Module Bendix ACOM voor de aanvullende Bendix-functionaliteit
