Jaltest Autobus Uitleesapparaat

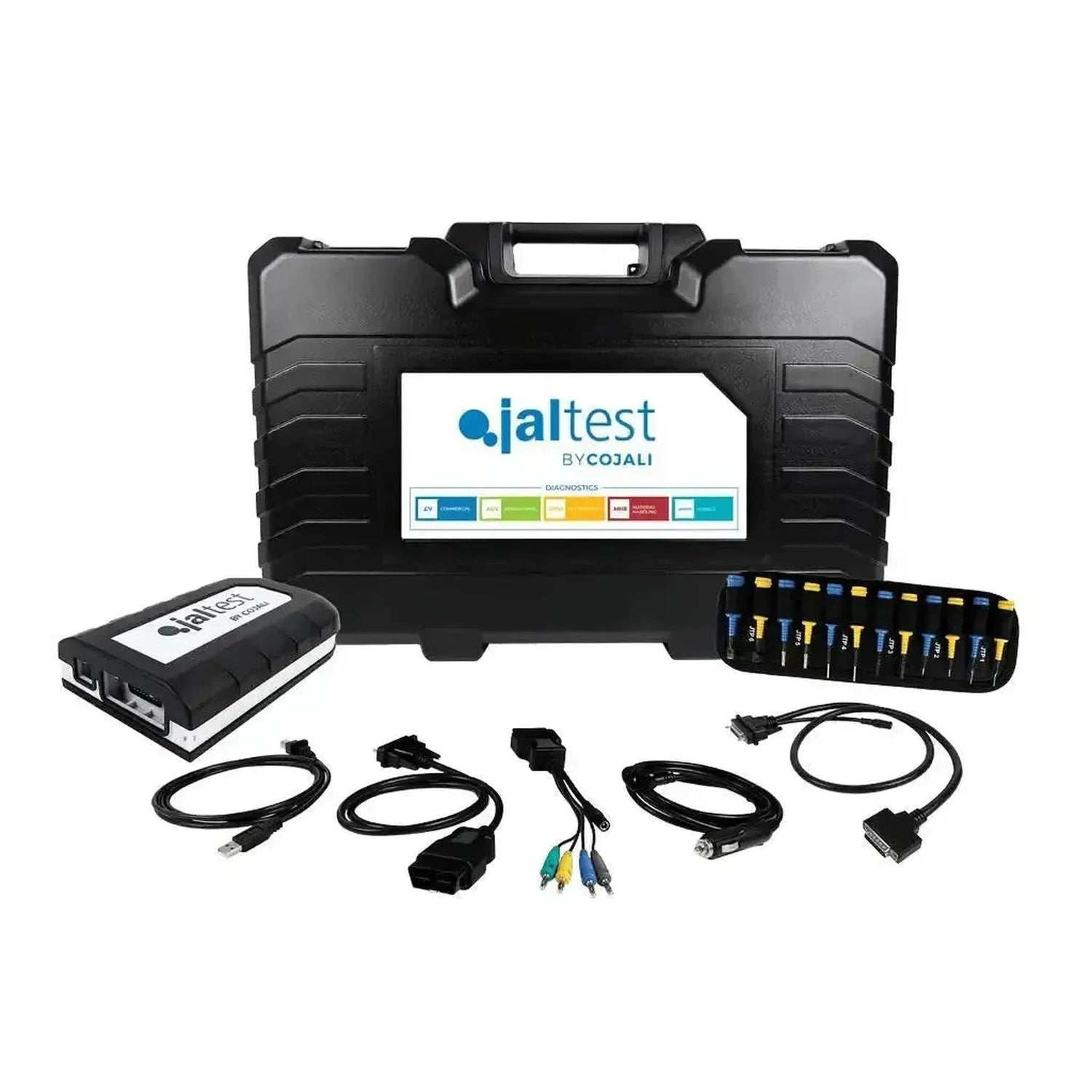

Pakkauksen sisältö

Salkku sisältää laitteiston, jolla muodostat yhteyden, sekä ohjelmiston käyttöoikeuden, joka avaa Bus-moduulin. Laitteisto on sama kuin irrallisessa sarjassa 70001052; lukijaiden ero on ohjelmistomoduulissa, ei salkussa. Seuraavassa on esitelty jokaisen osan sisältö ja sen referenssinumero.

Laitteisto

• Jaltest Link V9 (70001015): diagnoosirajapinta, jonka liitätte bussin diagnoosikytkentään, 26-nastainen DB26-liitin kaapelia varten ja USB-C tietokonetta varten.
• Multipin Kit (70002001): Kaksikymmentä multipin-liitäntää JTP01-JTP10, kukin kahdessa värissä, liitäntäkaapeli JTP101 ja kaksi virtakaapelia — JDC10AM2 akun puhdistajanäppäimillä ja JDC20AM2 sytyttäjän liitäntään. Näillä nastat liitäntään, jolle ei ole omaa diagnostiikkakaapelia.
• OBD-kaapeli, 16-napainen (JDC213.9): Tavallisen diagnostiikkaliitännän standardikaapeli.
• USB-C-kaapeli (JDC107.9B): Yhteys Linkin ja kannettavasi välillä.
• 100 cm:n jatkokaapeli (JDC100): 26-nastainen DB26-liitin, Linkin itsensä leveä liitin. Kätevä, kun ohjausyksikkö sijaitsee kytkinkeskuksessa tai bussin takana.
• Salkku (70003015): Kompakti malli, 505 x 381 x 146 mm.

Ohjelmisto

• Ohjelmisto (293300): kertaluonteinen osto, joka avaa Modular Bus -moduulin. Modulaarisessa järjestelmässä ensimmäinen käyttövuosi sisältyy siihen, joten erillistä ohjelmiston lisenssiä ei tarvita.

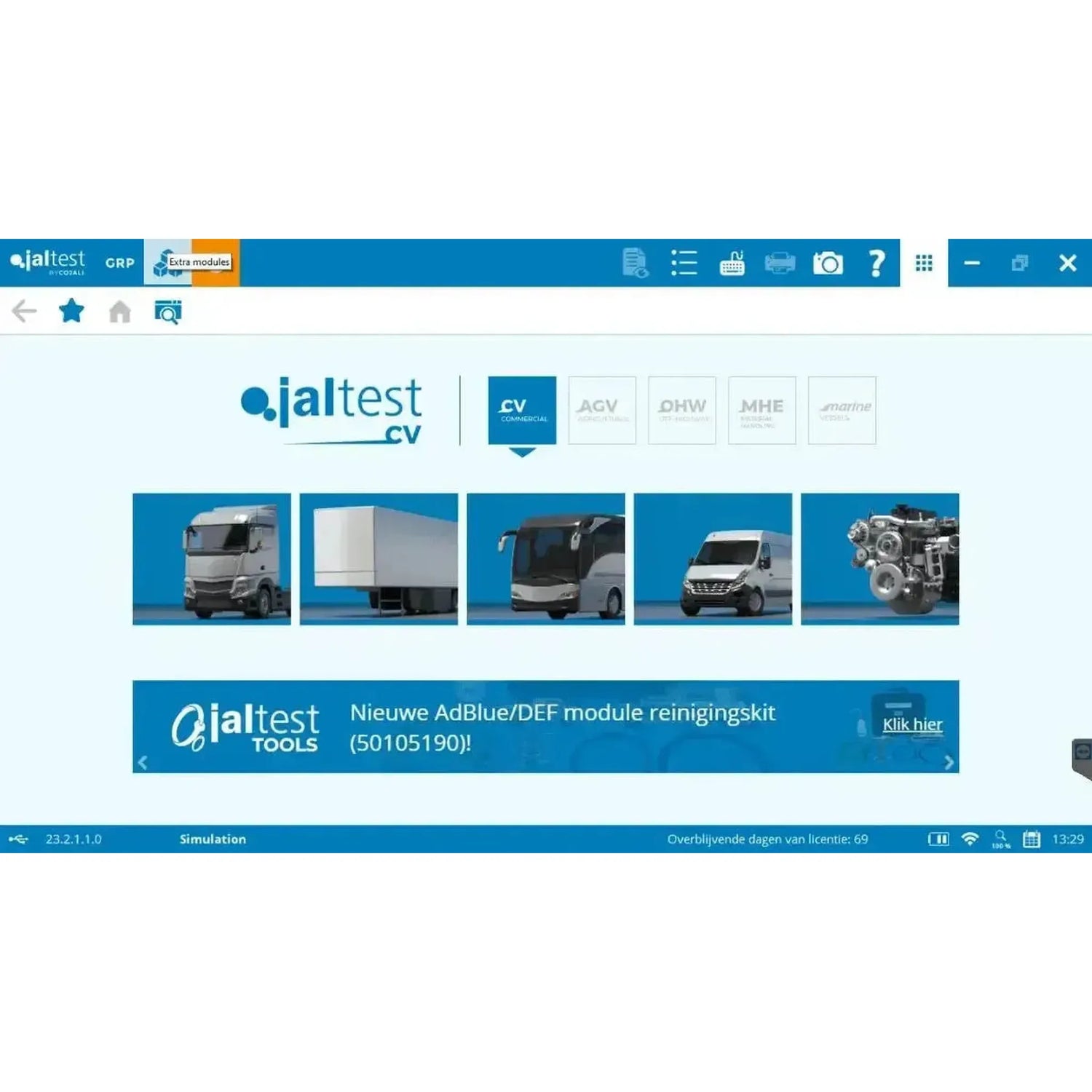

• Jaltest GRP: Cojali-työkaluohjelmisto asiakkaille, ajoneuvoille ja raporteille, Basic-, Synchro- ja Enterprise-tiloissa; nämä tilat voidaan aktivoida ilmaiseksi.

Kannettava tietokone ja buskabelit eivät sisälly. Ks. kohta Kaapelit ja tietokone tämän sivun alempana.

Mihin busseihin ja järjestelmiin

Jaltest Modular Bus kattaa kaupunkibussit, lähiliikenteen bussit ja kaukoliikenteen autot. Merkin esiintyminen luettelossa tarkoittaa tuen olemassa oloa, ei sitä, että jokainen malli ja vuosimalli olisi täysin tuettu. Alueittainen jako perustuu merkin alkuperämaahan, ei nykyiseen omistajaan.

Bussien merkit tuella

Jaltest Modular Bus -tuella olevia tunnettuja bussien merkkejä: Irizar, Mercedes-Benz, Scania, Setra, Van Hool, VDL ja Volvo.

Kaikki 73 linja-automerkkiä, jaoteltuna maanosaittain:

Eurooppa sisältää Yhdistyneen kuningaskunnan, Turkin, Venäjän ja Valkovenäjän. Kiina on erillinen Aasiasta, johon kuuluvat Japani, Etelä-Korea ja Intia. Muussa ovat merkit Australiasta ja Afrikasta.

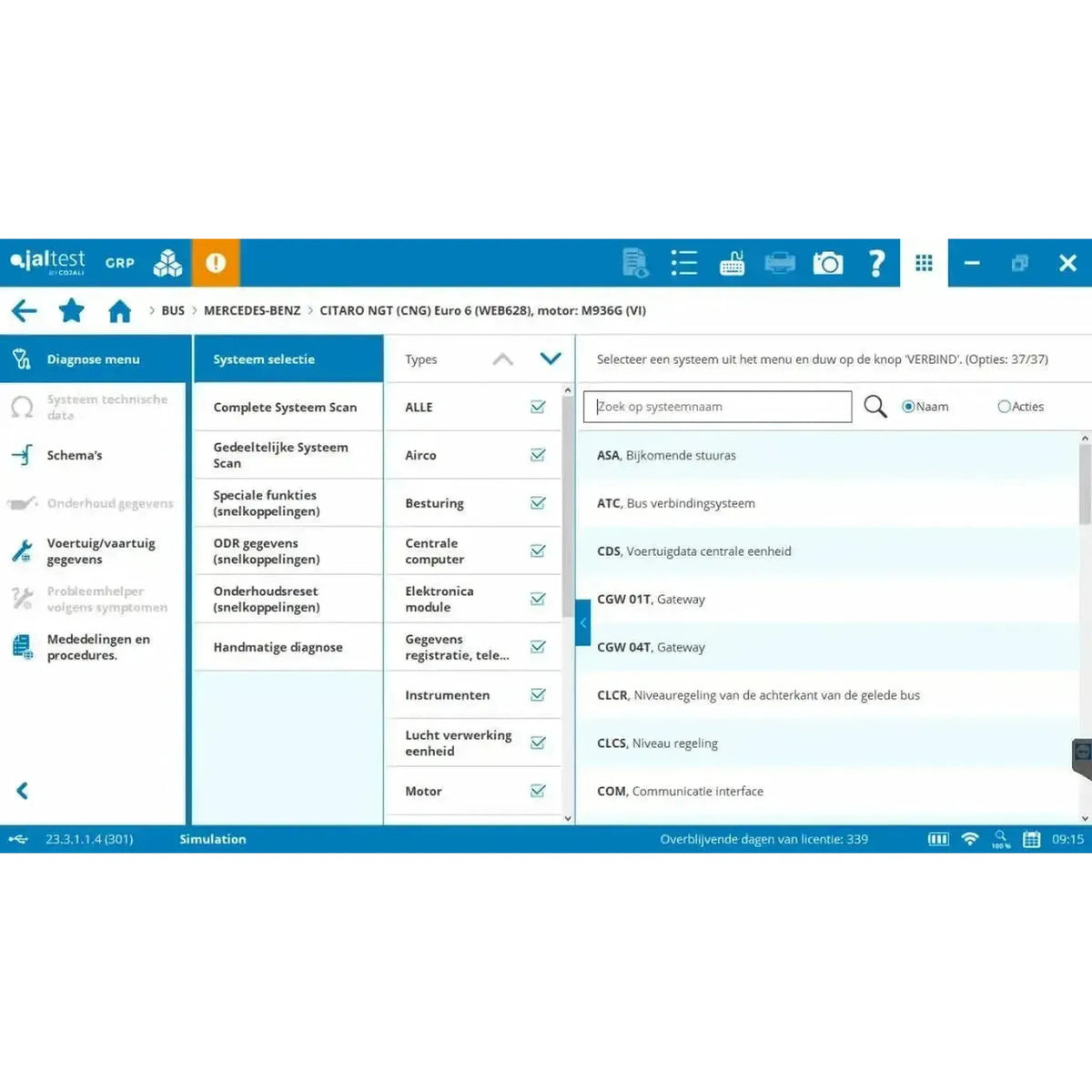

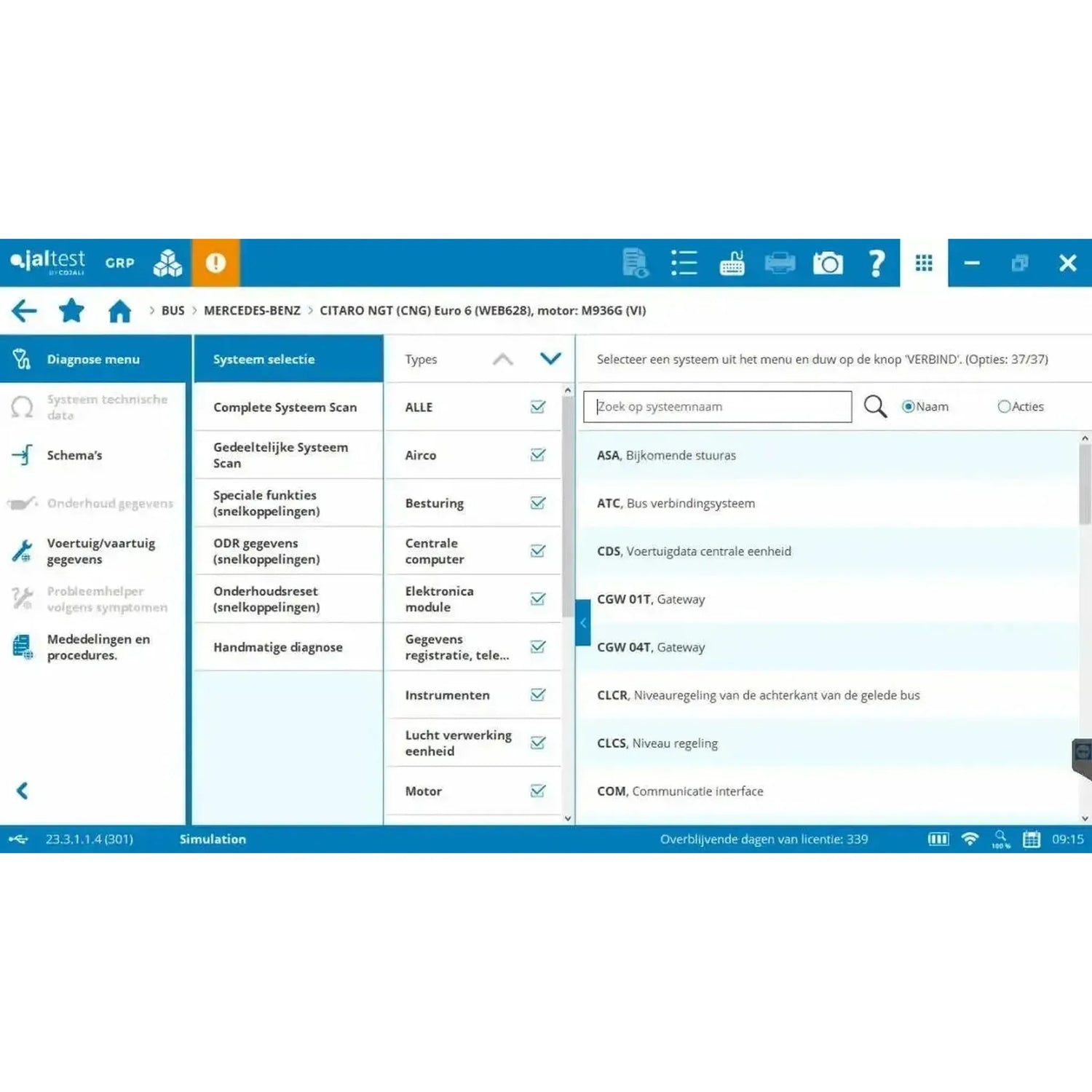

Linja-auton järjestelmät

• Käyttövoima: Moottori, vaihteisto ja pakokaasunjälkikäsittely; ohjelmistossa Antipollution-ryhmä, jossa SCR ja AdBlue.
• Automaattivaihteistot: ZF Ecomat 9-napaisella Mate N-Lock-liitännällä, ZF EcoLife mini-USB- ja MCP-versiossa sekä Voith Diwa.
• Jarrut ja runko: Käyttöjarre, apujarrut, paineilman valmistelu, jousitus, ohjausjärjestelmä ja alusta-moduuli, mukaan lukien Knorr-Bremse ABS6 ja ABS24/EU12 sekä ABS- ja EBS-säädöt.
• Pneumaattinen jousitus (ECAS): Sähköisesti säädettävä pneumaattinen jousitus, joka huolehtii myös nousukorkkeuden säätämisestä pysäkillä, ja siihen kuuluva Wabco ECAS CAN 2.
• Ovien ohjaus: Wabco MTS-ovienohjaus, modulaarinen säätöjärjestelmä, joka ohjaa ovien toimintaa.
• Ilmastointi: Wabco ATC ja ATC Coach linja-auton ilmastointivyöhykkeille.
• Sähköisyys ja mukavuus: Keskusyksikkö, elektroniset moduulit, instrumentointipaneeli, valaistus, lämmitin, näyttö, äänentoisto ja käynnistyksentorjunta.
• Turvallisuus: Safety-ryhmä, hätäjarrutusavustaja ja kaistanvalvonta.
• Tiedonkeruu ja telemaatiikka: Data registration-, telematics- ja FMS-ryhmä, johon kuuluu myös tachografi.

Etsi komponentin perusteella linja-auton sijaan

Jos sama järjestelmä on eri valmistajien linja-autoissa, voit hakea sen komponentin perusteella ajoneuvon sijaan. Tämä on kätevää automaattivaihteistolle tai jarrujärjestelmälle, joita useat karosseriivalmistajat asentavat.

Mitä voit sillä tehdä

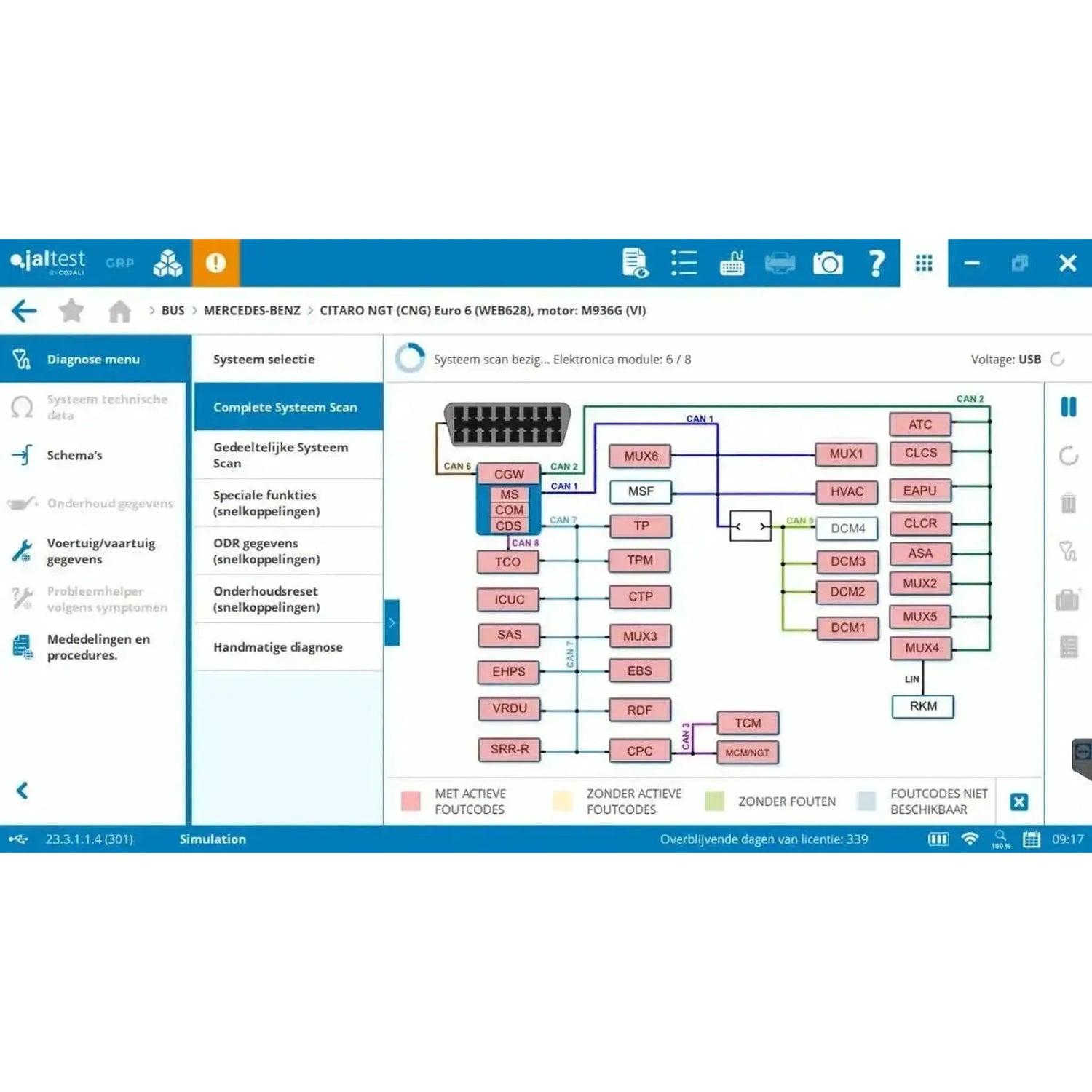

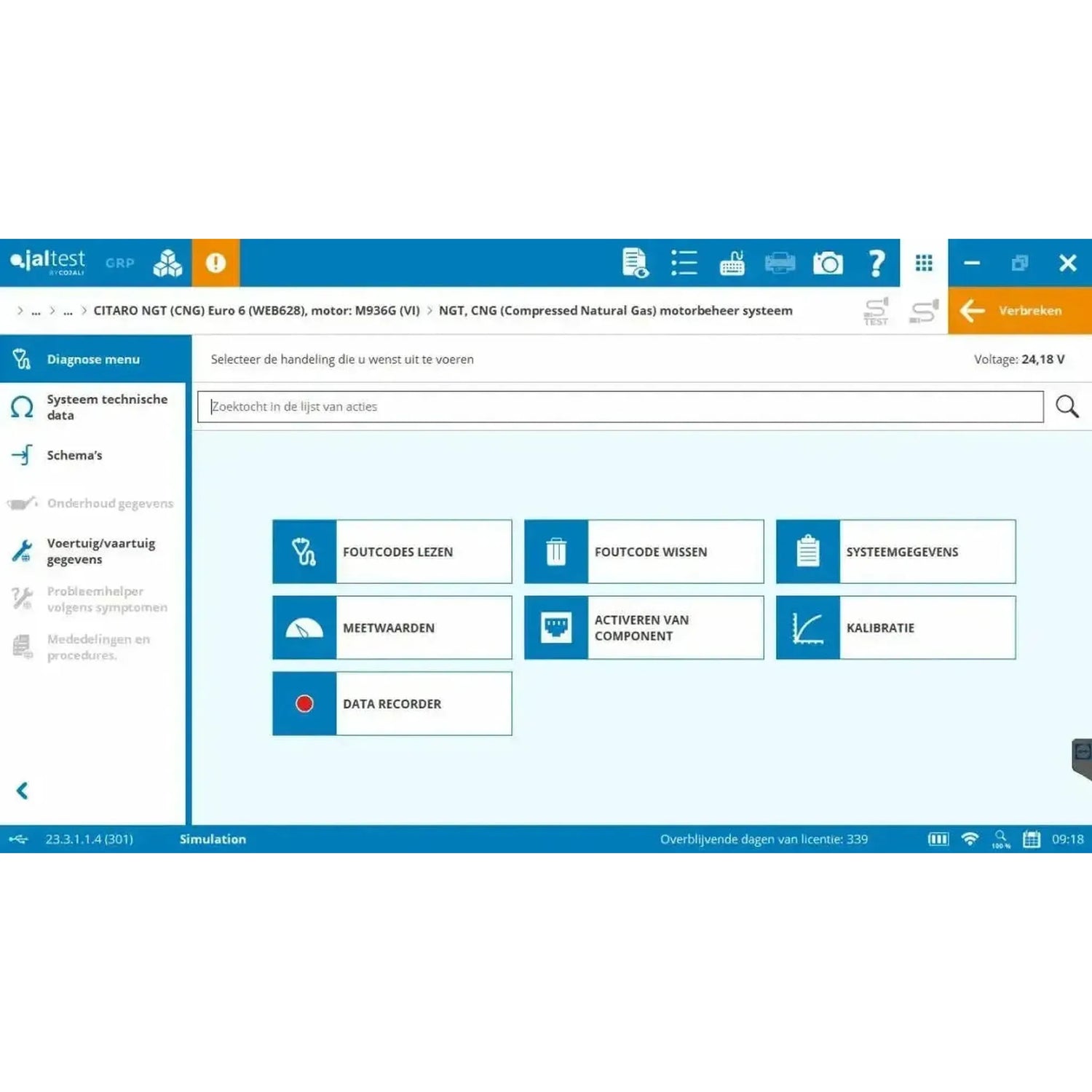

Bus-moduulin avulla luet linja-auton ohjausyksiköt, seuraat mittausarvoja ja ohjaat komponentteja. Lisäksi voit sillä tehdä työtä, joka edellyttää ohjelmiston päivitystä: partikkelisuodatin, ruiskutimet, kalibroinnit ja huoltojen palauttimet.

Diagnoosi

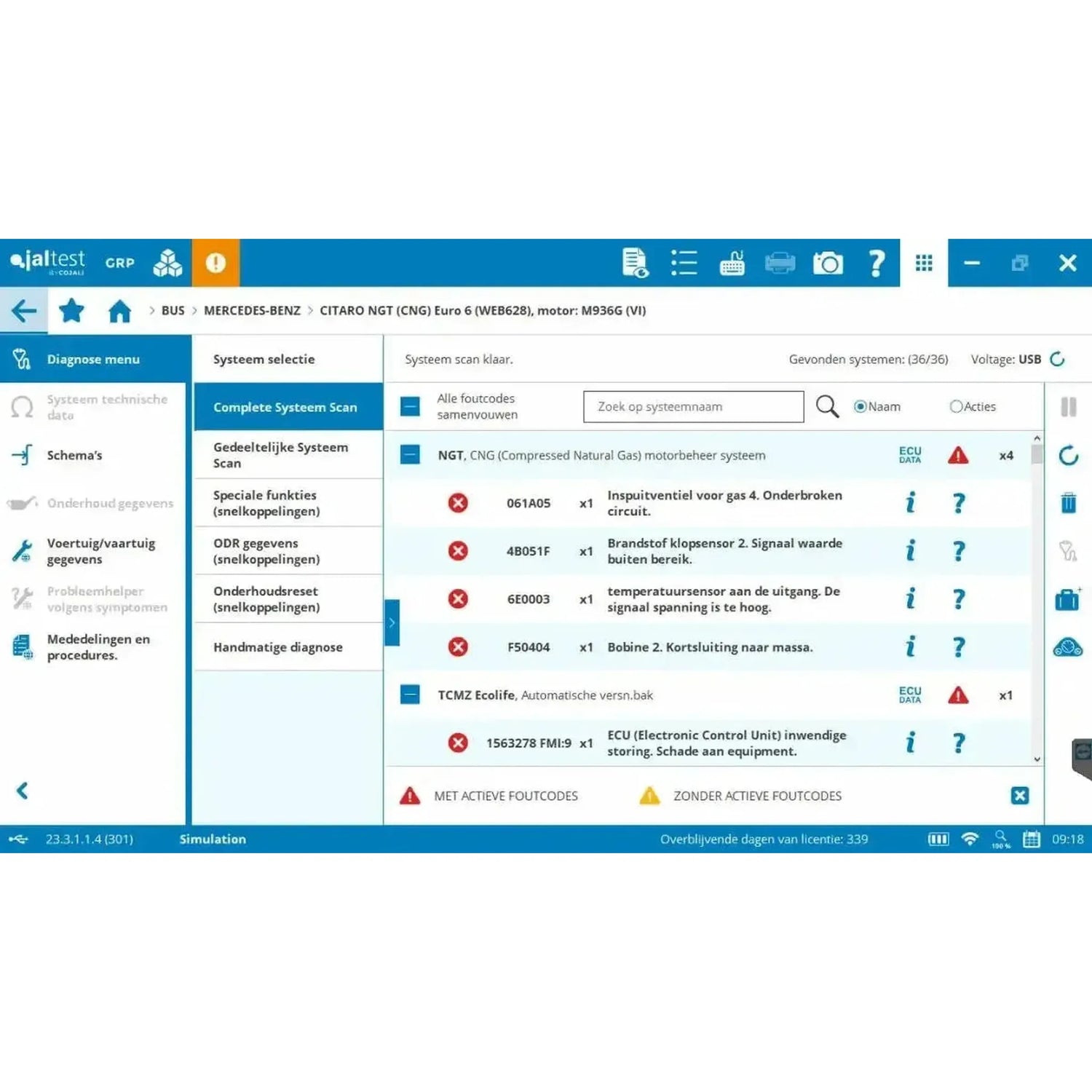

• Lue ja poista vikakoodit: Ohjausyksikön vikamuisti ja tiedot koodeista.
• Mittausarvot: Liitettyjen antureiden arvot näytöllä numeroina ja kuvaajana.
• Osien ohjaus: Osien kohdennettu ohjaus niiden toiminnan tarkistamiseksi.
• ECU-tiedot: Ohjainyksiköiden osanumero, sarjanumero ja ohjelmistoversio.
• Parametrit ja kalibrinnit: Ohjausyksiköiden määrittäminen ja järjestelmien säätäminen.

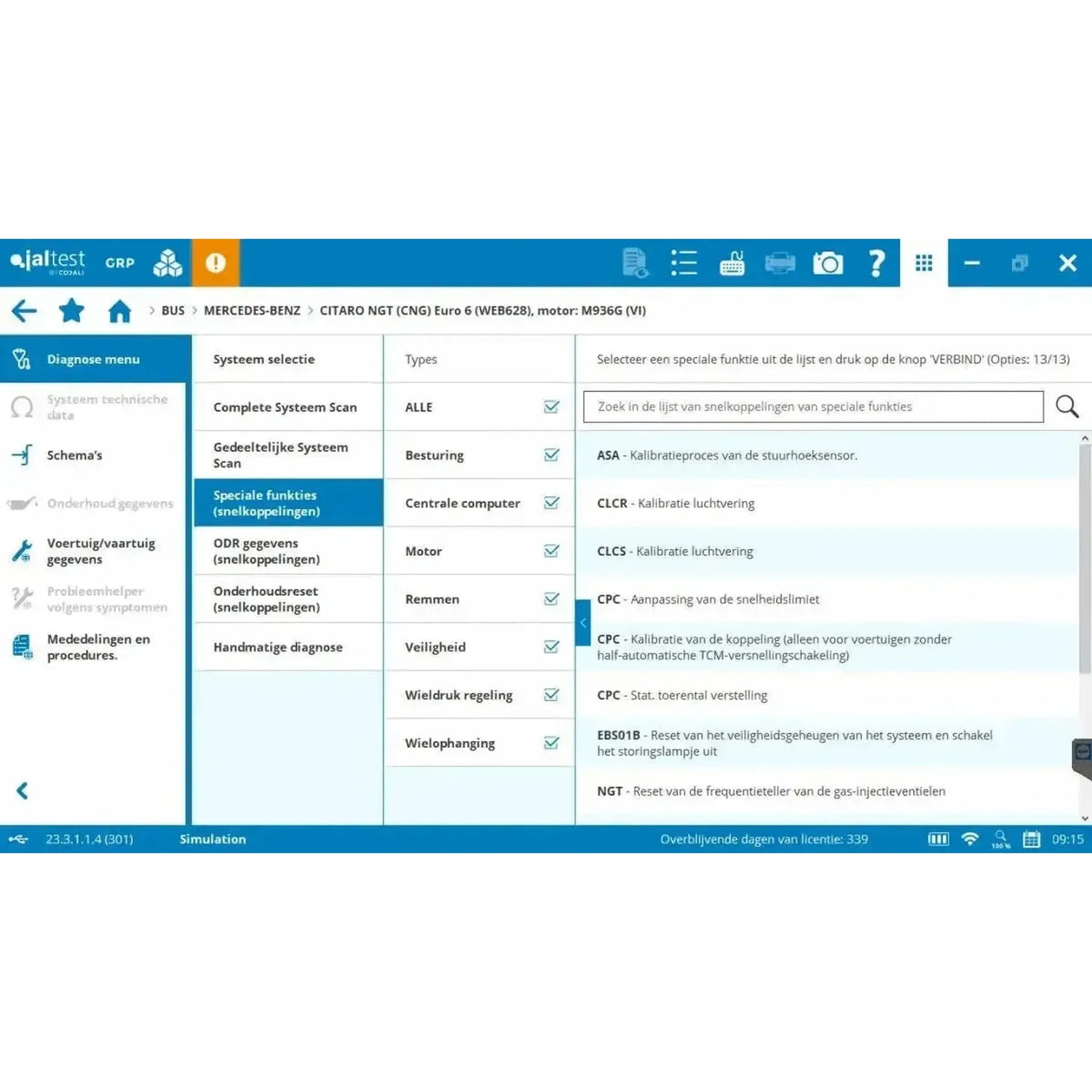

Huolto ja kalibroiminen

• Hiukkassuodatin (DPF): Pakkopalautus ja uudelleenrekisteröinti vaihdon jälkeen.
• Sylinterikytkinkokeilu: Sylinterien poistaminen käytöstä yksitellen moottorin juoksun arvioimiseksi.
• Injektorin koodaus: Uusien injektorien rekisteröinti moottorin säätöjärjestelmässä.
• Automaattivaihteiston kalibrointi: Säädä ZF Ecomat, ZF EcoLife ja Voith Diwa vaihteiston työstöjen jälkeen.
• Pneumaattisen jousituksen säätö: Kirjaa ECAS-säätöjärjestelmän ajokorkeus ja korkeusetuanturit, myös nousukorkkeuden osalta pysäkille.
• Oven säätöjärjestelmän asetus: Säädä Wabco MTS-ovienohjaus uudelleen vaihdon jälkeen.
• Huolto-osoittimet: Nollaus huoltovälin jälkeen.

Kaapelit ja tietokone

Laukussa on 16-nastainen OBD-kaapeli vakioliitäntää varten. Monet järjestelmät käyttävät lisäksi omaa diagnoosiliitintä ohjausyksikössä, johon tarvitaan erillinen kaapeli. Ohjelmisto toimii Windows-tietokoneella.

• Kuorma-auto- ja linja-autokaapelijoukko (29362): Kaapelit Volvolle, Mercedes-Benzille ja MTU:lle, Wabco-jarjärjestelmille, Renaultille, Ivellolle, MAN TG-sarjalle, DAF:lle ja MAN:ille 37-nastaisella liittimellä.
• Automaattiset vaihteistot: JDC307A ZF Ecomatille 9-nastaisella Mate N-Lock -liittimellä, JDC308A ZF EcoLifelle mini-USB-liittimellä ja JDC309A EcoLifelle MCP-versiossa keltaisella 9-nastaisella liittimellä.
• Ilmastointi ja ovet: JDC304A Wabco ATC-ilmastoinnille ja Wabco MTS-ovien ohjaukselle 4+4-nastaisella liitännällä.
• Jarrut ja ilmajousitus: JDC305A Knorr-Bremse ABS6 ja ABS24/EU12 -järjestelmille, ja JDC310A ECAS-ilmajousituksen ohjaukselle Solbus-linja-autoissa.
• Vanhemmat linja-autot: JDC311A 9-nastaiselle Sub-D-liittimelle Solaris-linja-autoissa, JDC301A Volvo linja-auto ECS:lle ja JDC302A Volvo linja-auto ABS:lle.
• Tietokone: Ohjelmisto toimii Windowsilla. Cojali toimittaa Jaltest Rugged PC:n ja A140 Rugged PAD:in; molemmat ovat saatavilla erikseen verkkokaupastamme.

Tarvitsemasi kaapeli määräytyy linja-auton ohjausyksikön perusteella, ei rungon valmistajan nimen perusteella. Tarkista linja-autoista itsestään, mikä liitin on ohjausyksikössä ennen tilaamista: Tarkista vaihteisto, kytkentäkaappi oven lähellä ja ajoneuvon OBD-paikka.

Lisenssi ja uusiminen

Modular-versiossa ostetaan ohjelmiston aktivointi ja ensimmäinen käyttövuosi kerralla. Toisesta vuodesta alkaen uusitaan päivityslisensillä (29051300), joka kerta kahdentoista kuukauden ajaksi. Niin kauan kuin lisenssi on voimassa, saatte kaikki linja-autojen uudet ohjelmistoversiot.

• Voimassaoloaika: Kaksitoista kuukautta aktivoinnista alkaen, sisältyy ohjelmiston aktivointiin.
• Uusiminen: Vuosittain päivityslisensillä (29051300).
• Asennukset: Enintään viisi tietokonetta. Jaltest-laite on aina tarpeen ohjelmiston suorittamiseen.
• Rekisteröinti: Aktivoinnin yhteydessä, jokaisen uuden ohjelmistoversion yhteydessä ja sen jälkeen kuuden kuukauden välein.
• Moduulin ostaminen jälkeenpäin: Myöhemmin ostettu moduuli tasataan voimassa olevaan lisenssiin; maksat suhteellisesti.
• Jos et uusista: Moduuli estetään, kunnes otat päivityslisenssin.

Valinnaiset laajennukset

Bus-moduulin lisäksi on laajennuksia, joita tilataatte erikseen. Ne eivät ole välttämättömiä diagnostiikkaan, mutta laajentavat opaskirjastoa, tukea tai välineitä. Alla on luettelo siitä, mikä kuuluu linja-autoihin ja kaukolinjaliikenneautoihin.

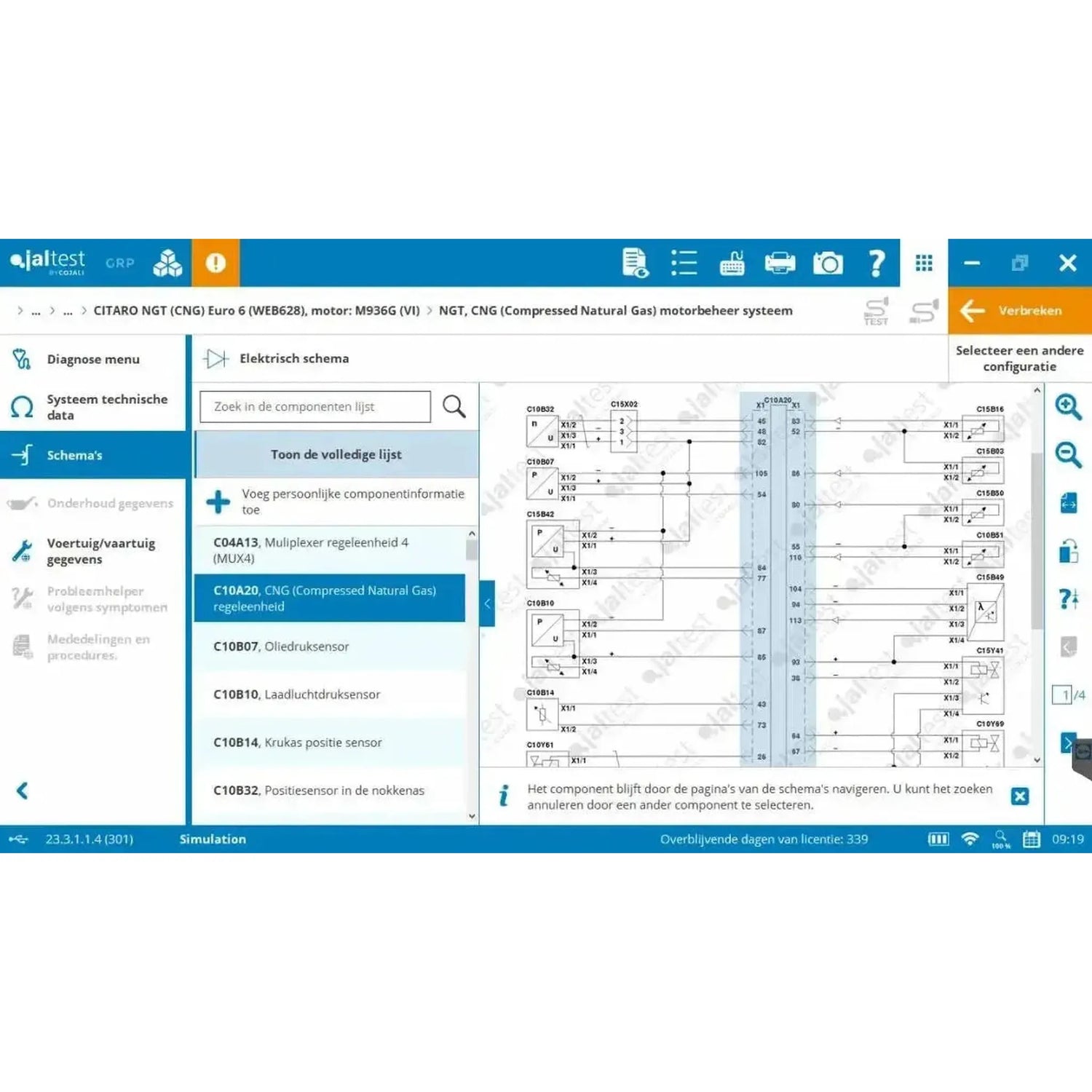

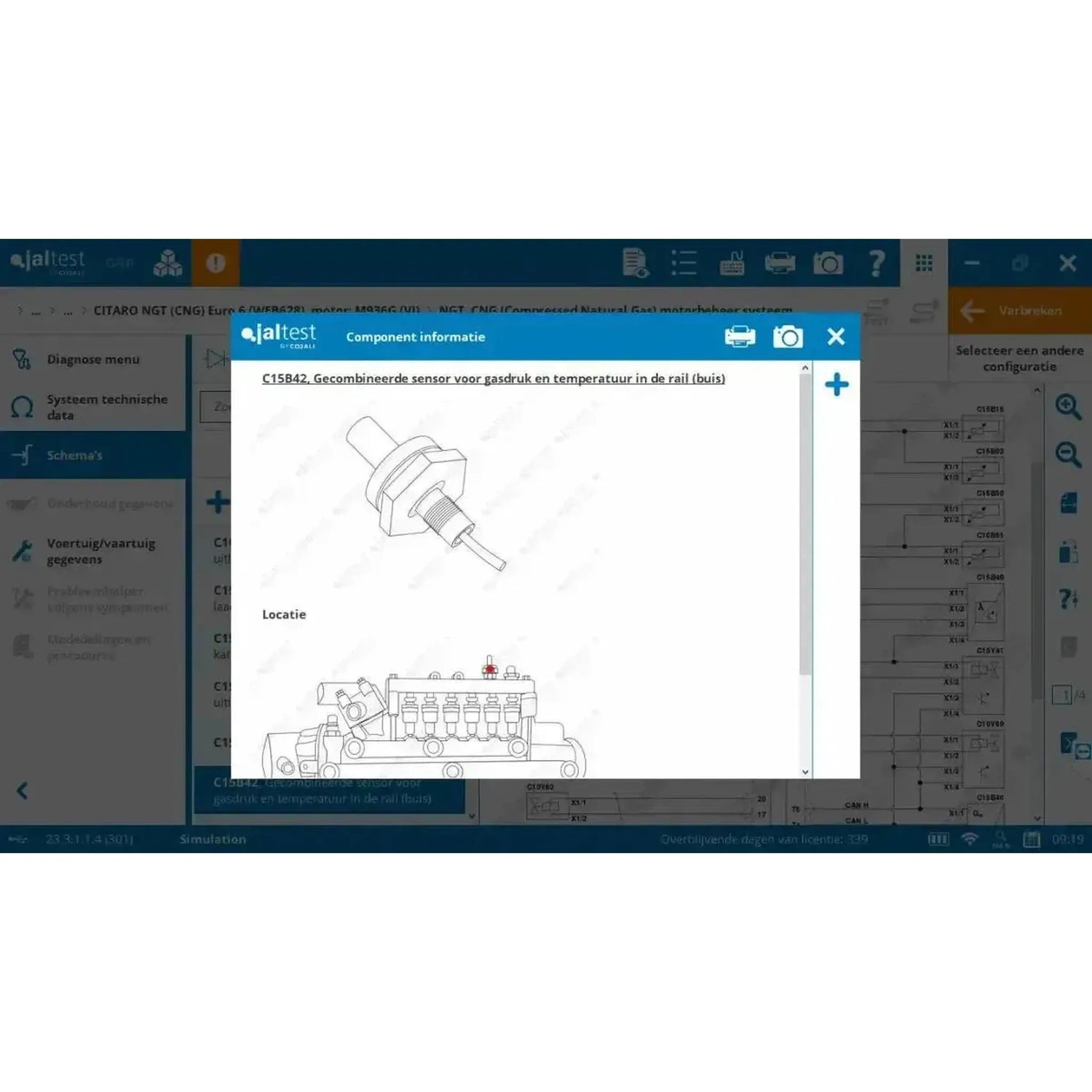

• INFO Plus Modularille (70605043): Kytkentäkaaviot ja ohjatut korjaustyötapahtumat. Ota ne käyttöön niin monille modulaarisille lisenssille kuin laitteilläsi on.
• Valmistajien moduuli (29469): Valitse järjestelmän valmistajan mukaan ajoneuvojen merkin sijaan, ja käytä päivityslisenssiä 29481 sen jälkeisille vuosille. Tämä moduuli ei ole saatavilla erikseen ja vaatii Modular Truck:in, Modular Bus:in tai molempia; tämä sarja täyttää vaatimuksen.
• Jaltest ETM (70001007): Ulkoinen testauslaite EBS-modulaattoreiden ja anturien testaamiseen, myös mitauskaapelien kanssa toimitettu sarja (70001008). Toimii vain voimassa olevan kuorma-autojen tai modulaarisen lisenssin kanssa, eikä sitä toimiteta erillisenä tuotteena.
• Jaltest ATS: Yhden vuoden pääsy Cojali-yrityksen englanninkieliseen tekniseen tukipalveluun. Jatkuu automaattisesti; voit peruuttaa kirjallisesti kolmekymmentä päivää ennen voimassaoloajan päättymistä.

Pakkauksen sisältö

• 1x Jaltest Link V9 -liitäntä (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-nasteinen DB26 – 16-nasteinen OBD2 -sovitinkaapeli | Liitäntä
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C -sovitinkaapeli | Liitäntä
• 1x Jaltest (JDC100) | Link V9 26-nasteinen DB26 -jatkokaapeli (100 cm) | Liitäntä
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (293300) | Linja-auto (Modulaarinen) | Ohjelmiston lisenssi
