Jaltest  |  SKU: JDC567A

Jaltest (JDC567A) | AGCO Sisu 4+4-pin OBD – 16-pin OBD2 sovitinkaapeli | Maatalousajoneuvo

€138,95 alv:n kanssa
€114,83 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

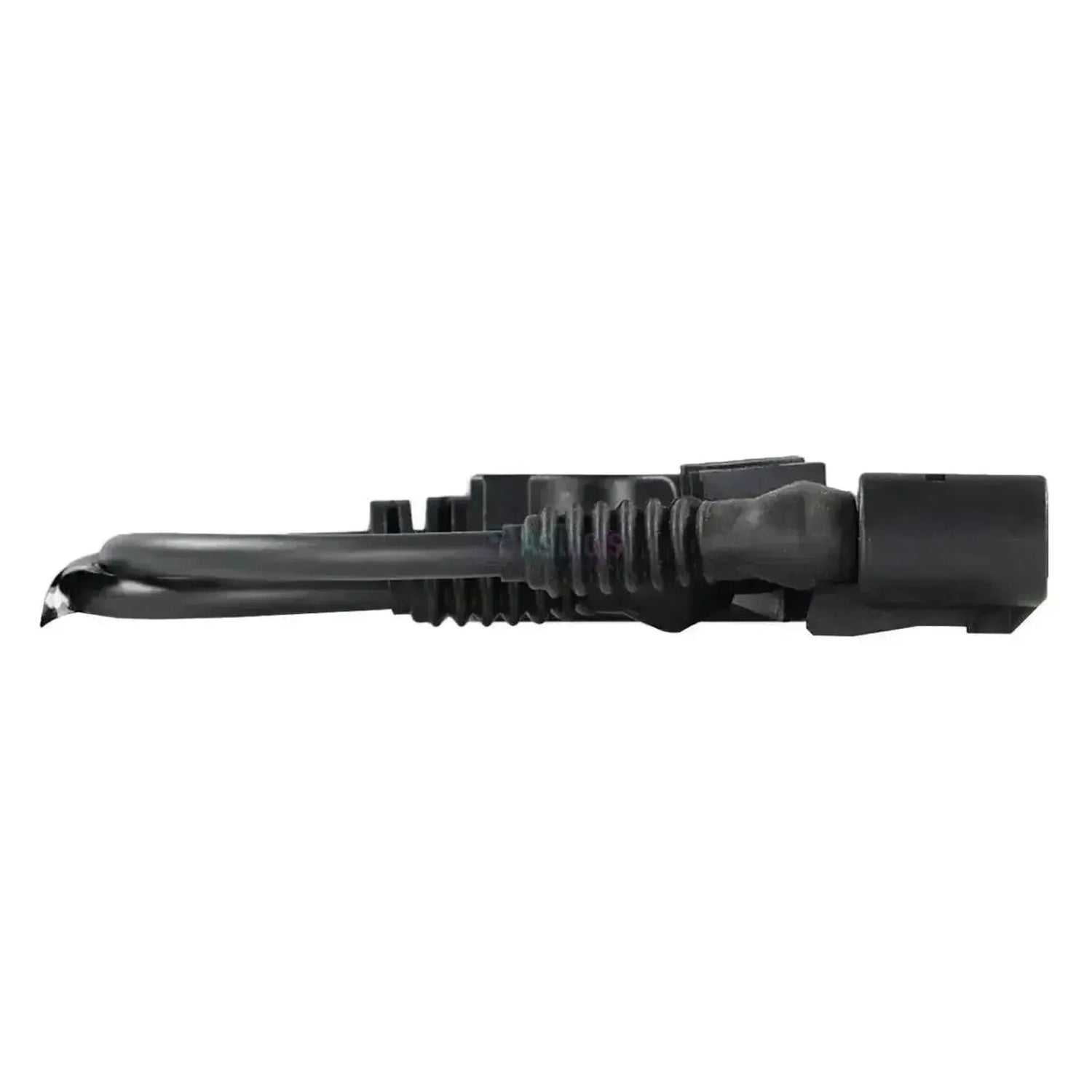

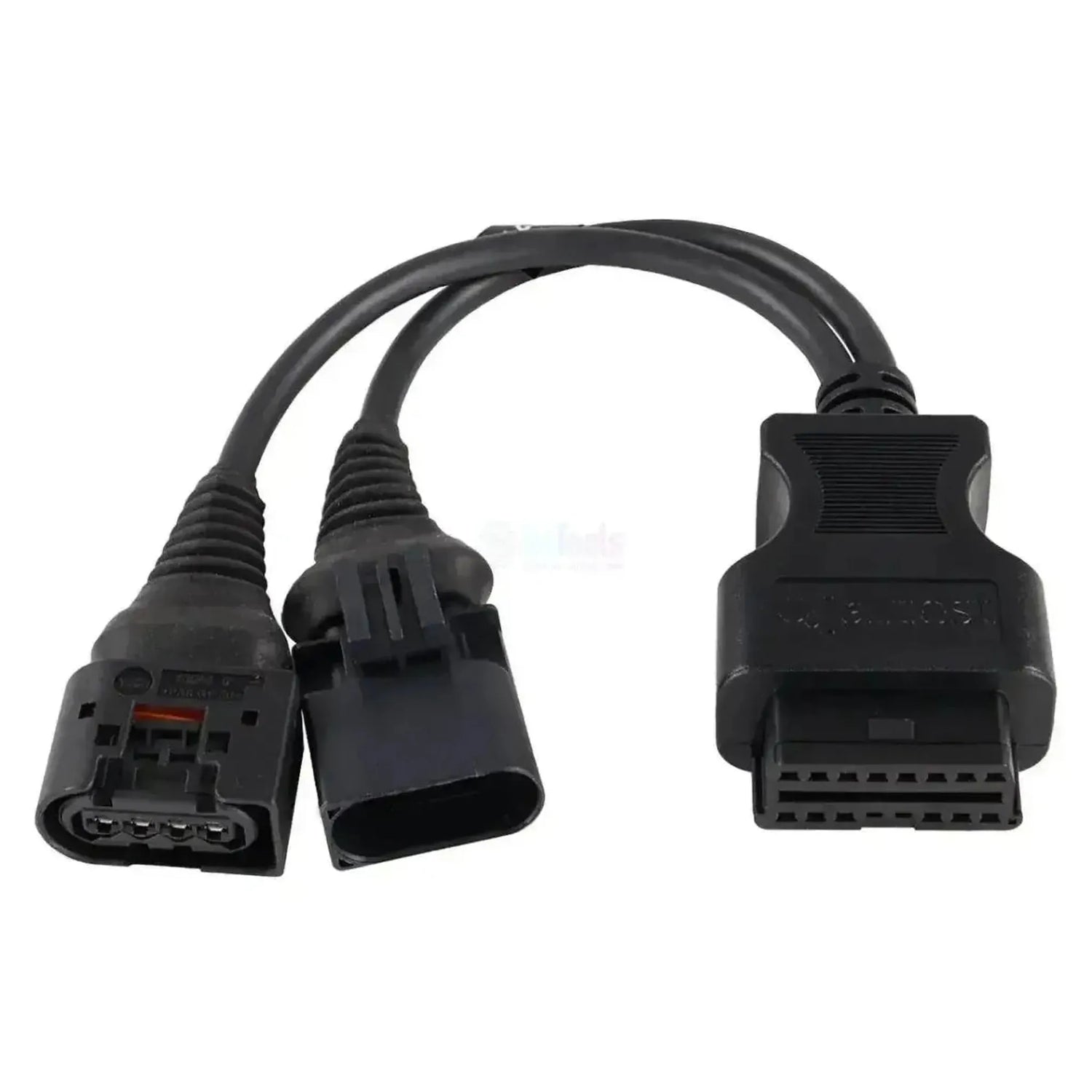

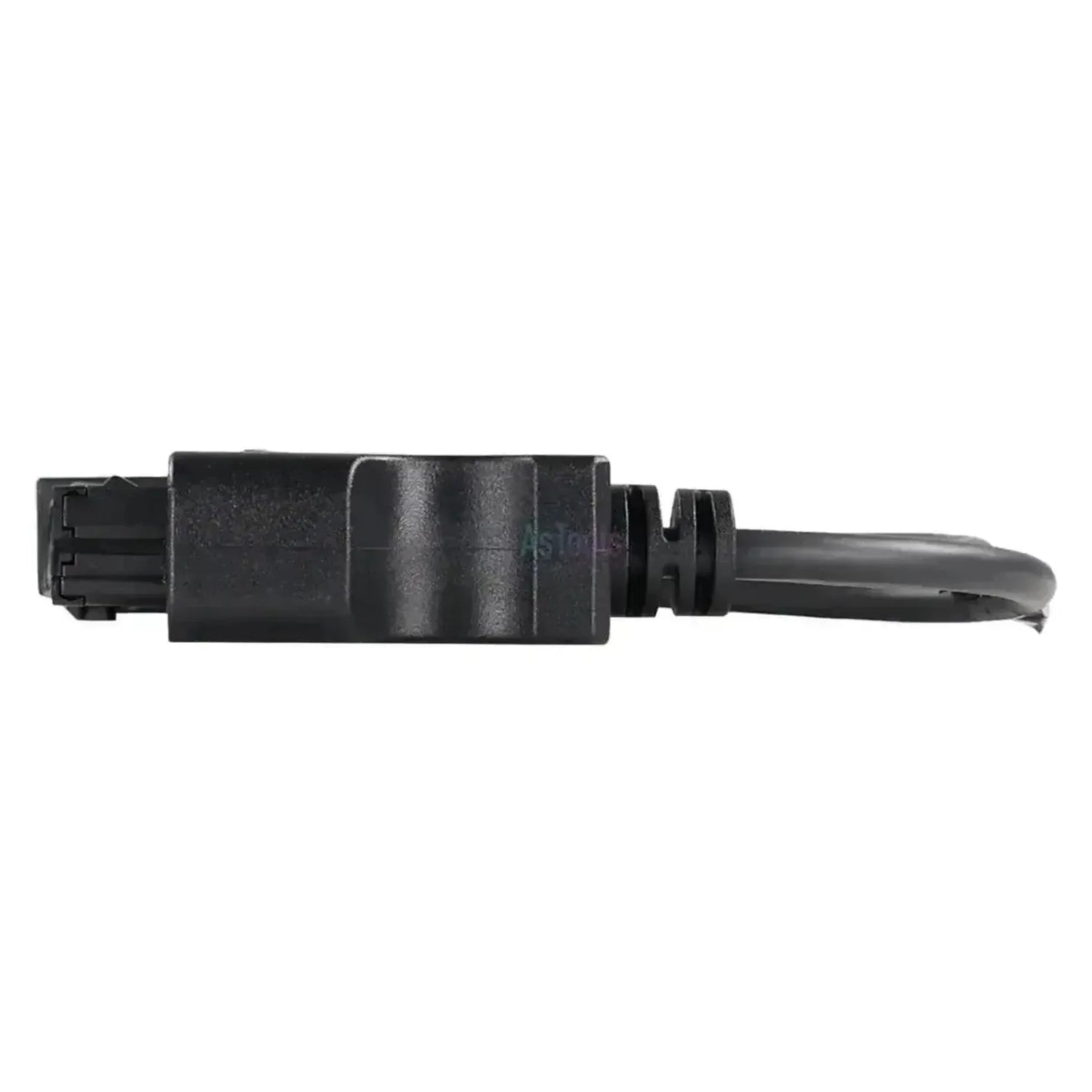

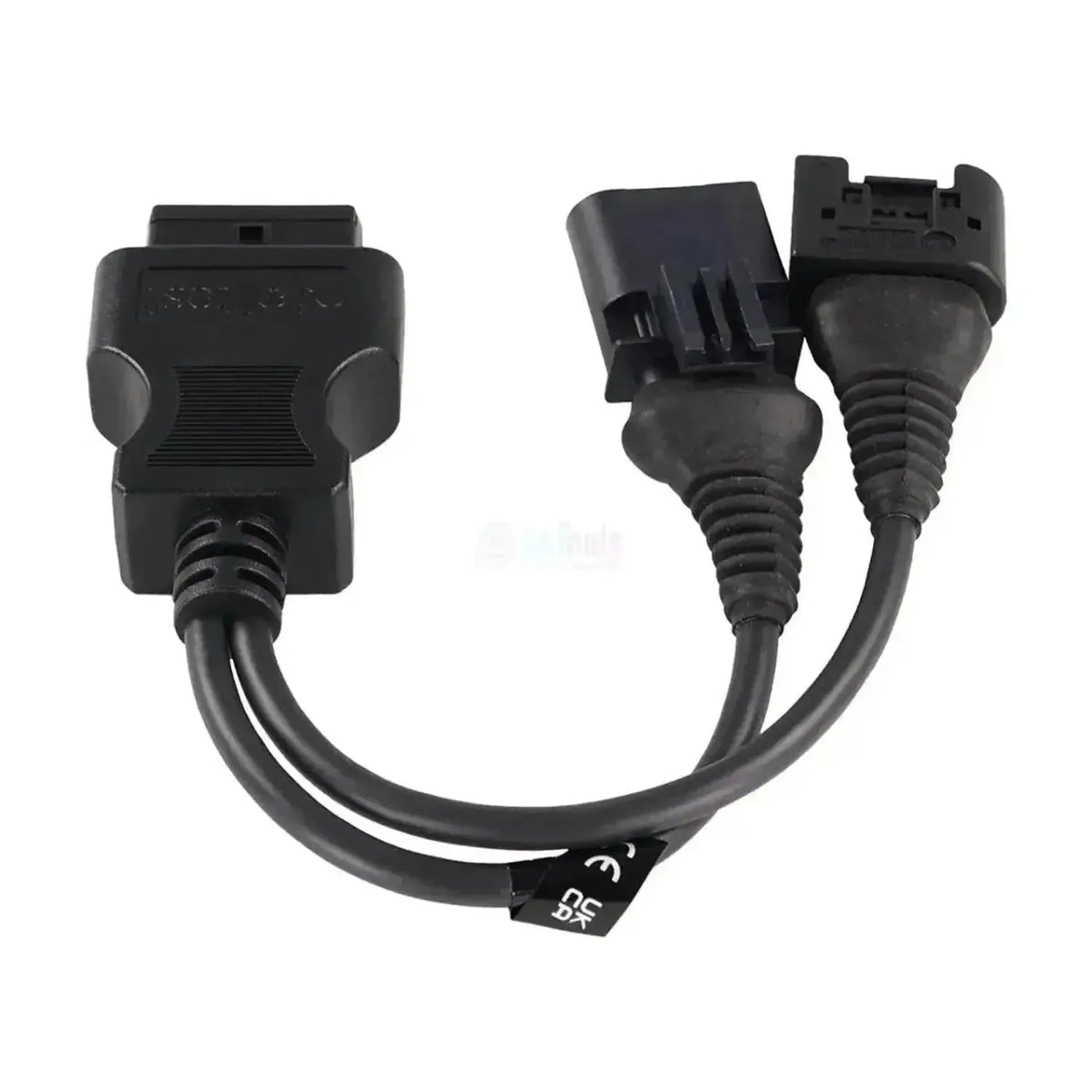

De Jaltest JDC567A brengt de twee losse 4-pins diagnoseaansluitingen van een AGCO-machine met Sisu-motor samen op één 16-pins OBD2-koppeling voor de Jaltest Link. Het is een Y-kabel van 300 mm: Achter de zwarte OBD2-behuizing splitst het snoer in twee even lange takken, elk met een eigen zwarte stekker. De ene tak heeft een rechthoekig huis met vier pinposities in één rij, een verende beugel en een gele borging; de andere eindigt op een dicht huis met een ovale opening en een kliklipje.

Via deze koppeling bereikt de Jaltest-software de motorregeling van de nieuwste Sisu-generatie, de EEM4S5 met de EDC MD1 en commonrail-inspuiting. U leest foutcodes, meetwaarden en onderhoudsintervallen uit en voert de aanvullende acties uit die Jaltest bij deze regeleenheid aanbiedt. De kabel werkt met de Link V8.1, V8.4 en V9 en valt onder Jaltest AGV.

PLUSPUNTEN

✔Bereikt de nieuwste Sisu-motorregeling EEM4S5 (EDC MD1, commonrail-inspuiting).
✔Werkt met de Link V8.1, V8.4 en V9, dus met de oudere en met de nieuwste interfacegeneratie.
✔Bij de EEM4S5 krijgt u naast uitlezen ook onderhoudsintervallen en aanvullende acties.
✔De twee takken hebben elk een eigen stekkervorm en passen daardoor maar op één plek op de machine.

AANDACHTSPUNTEN

✕Alleen voor de 4+4-pins aansluiting van de Tier 5-motoren; de oudere generaties EEM2 (VP30/VP44), EEM3 (EDC 7 UC31) en EEM4 (EDC 17 CV54) hebben een eigen diagnoseaansluiting.
✕De Sisu-dekking is uitleesgericht: Componenten aansturen, parameters instellen en kalibreren zijn bij deze regeleenheid niet mogelijk.
✕Met 300 mm is de kabel kort: De Jaltest Link hangt vlak bij de diagnoseaansluiting op de machine.
✕Voor gebruik zijn een Jaltest Link en een actieve licentie voor Jaltest AGV nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die AGCO-landbouwmachines met een Sisu Tier 5-motor uitlezen. Jaltest brengt de regeleenheid onder bij de motorgeneratie, niet bij het machinetype; onderstaande opsomming volgt de dekking van de EEM4S5.

Regeleenheden die u kunt benaderen

  • EEM4S5: Sisu-motorregeling, Tier 5.
  • EDC MD1: Dieselregeling met commonrail.

Wat u kunt doen

  • Foutcodes: Lezen, met omschrijving.
  • Meetwaarden: Met instelbare alarmgrenzen.
  • Onderhoud: Intervallen en klantrapport.
  • Aanvullende acties: Volgens de Jaltest-dekking.

Zo gebruikt u hem

  1. Stekkers zoeken: Zoek de twee 4-pins aansluitingen.
  2. Aansluiten: Zet elke tak op zijn eigen stekker.
  3. Link koppelen: Sluit de OBD2-kant aan op de Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies AGCO Sisu en de EEM4S5.

Compatibele voertuigen en toepassingen

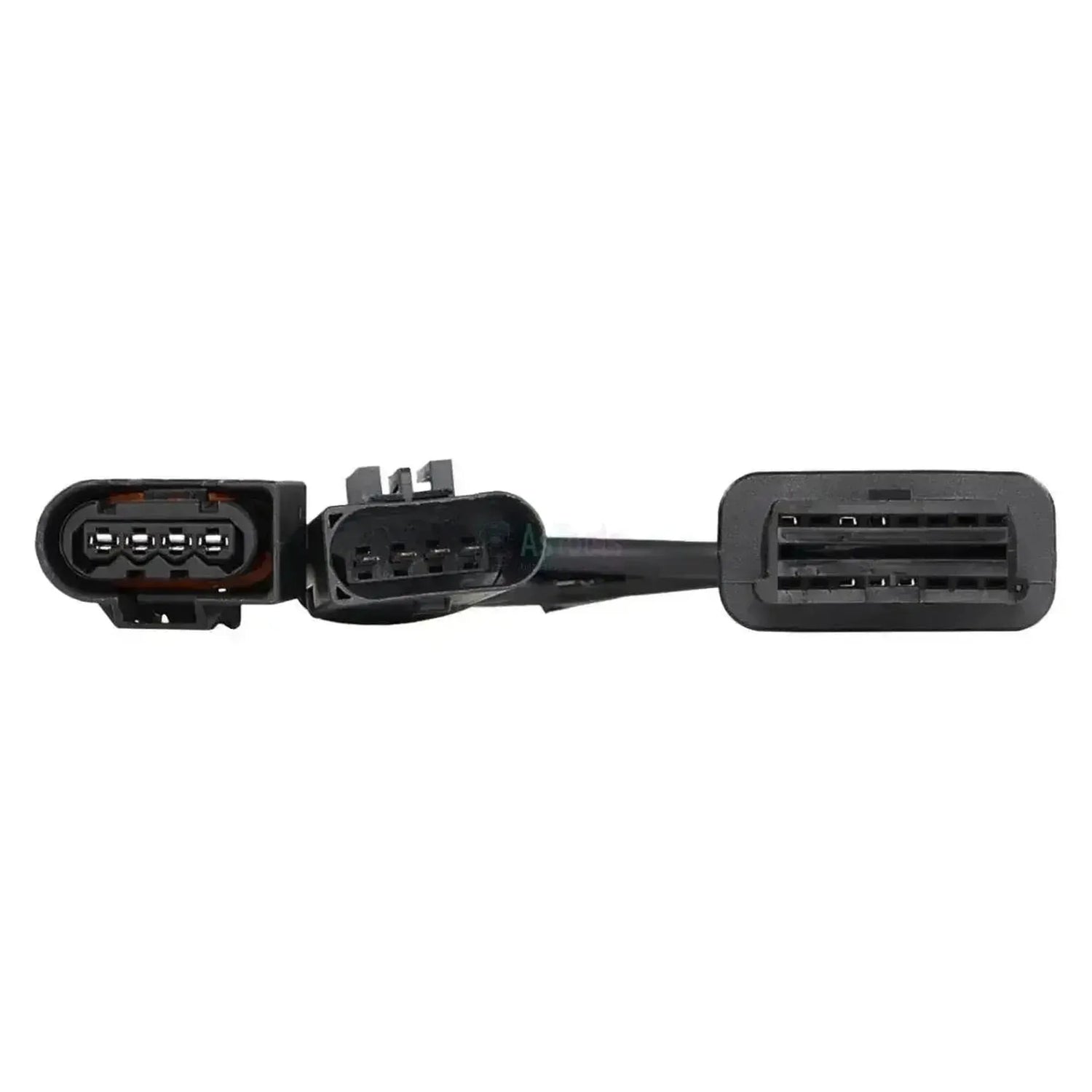

Bepalend is de motorgeneratie, niet de machine. Sisu-motoren worden als losse aandrijving in AGCO-landbouwmachines ingebouwd; Jaltest brengt de dekking daarom onder bij de motor. Aan de machine ziet u het verschil aan de stekkers: Deze kabel hoort bij twee losse 4-pins aansluitingen, één met een ovale opening en één rechthoekige met vier pinposities.

AGCO Sisu:

  • EEM4S5 (Tier 5 / Stage V): De generatie waarvoor deze kabel bestemd is, met de regeleenheid EDC MD1.
  • Toepassing: AGCO-landbouwmachines waarin de Sisu-motor is ingebouwd.
  • EEM2, EEM3 en EEM4: Vallen hierbuiten; deze generaties hebben een eigen diagnoseaansluiting.
💡
Goed om te weten: De diagnoseaansluiting hoort bij de motorgeneratie. De uitvoering met twee losse 4-pins stekkers is die van de Tier 5-motoren; halverwege het snoer van de kabel zit een wit CE-plaatje. Controleer de stekkers aan de machine zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC567A) | AGCO Sisu 4+4-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Tekniset tiedot

Yleistä

Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
Jaltest (Cojali)
Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
Adapterikaapeli
Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
  • AGV maatalous
Ajoneuvot tai koneet, joihin kaapeli on tarkoitettu. Näin näette nopeasti, sopiiko se työpajanne kohteisiin.Ajoneuvotyypit
  • Maatalousajoneuvo

Liitännät

Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V8.4
  • Jaltest Link V9
Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
16-nastainen OBD2
Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
4+4-napainen OBD

Diagnoositoiminnot

Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa
Näkyykö, milloin seuraava huolto on tarpeen. Hyödyllinen huoltoajan suunnittelussa.Huoltotietojen tarkastelu
Voitteko suorittaa Jaltestin ohjausyksikkökohtaisia lisätoimenpiteitä, kuten testejä tai opetustoimenpiteitä.Lisätoimenpiteet

Käyttö

Viitenumero
JDC567A
Ohjausyksiköt
EEM4S5 - EDC MD1 (moottorinohjaus)
Käyttöön tarvitaan
Jaltest Link ja voimassa oleva Jaltest AGV -lisenssi

Muut tekniset tiedot

Toepassing
AGCO-machines met Sisu Tier 5-motoren
Lengte
300 mm
