Jaltest | SKU: JDC217.9

Jaltest (JDC217.9) | 9-nastainen J1939 - 26-nastainen DB26 -sovitinkaapeli | Työntekijä- ja työvälineiden ajoneuvot

Name: Jaltest (JDC217.9) | 9-nastainen J1939 - 26-nastainen DB26 -sovitinkaapeli | Työntekijä- ja työvälineiden ajoneuvot
Brand: Jaltest
SKU: JDC217.9
Price: 103.95 EUR
Availability: InStock

€103,95 alv:n kanssa

€85,91 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

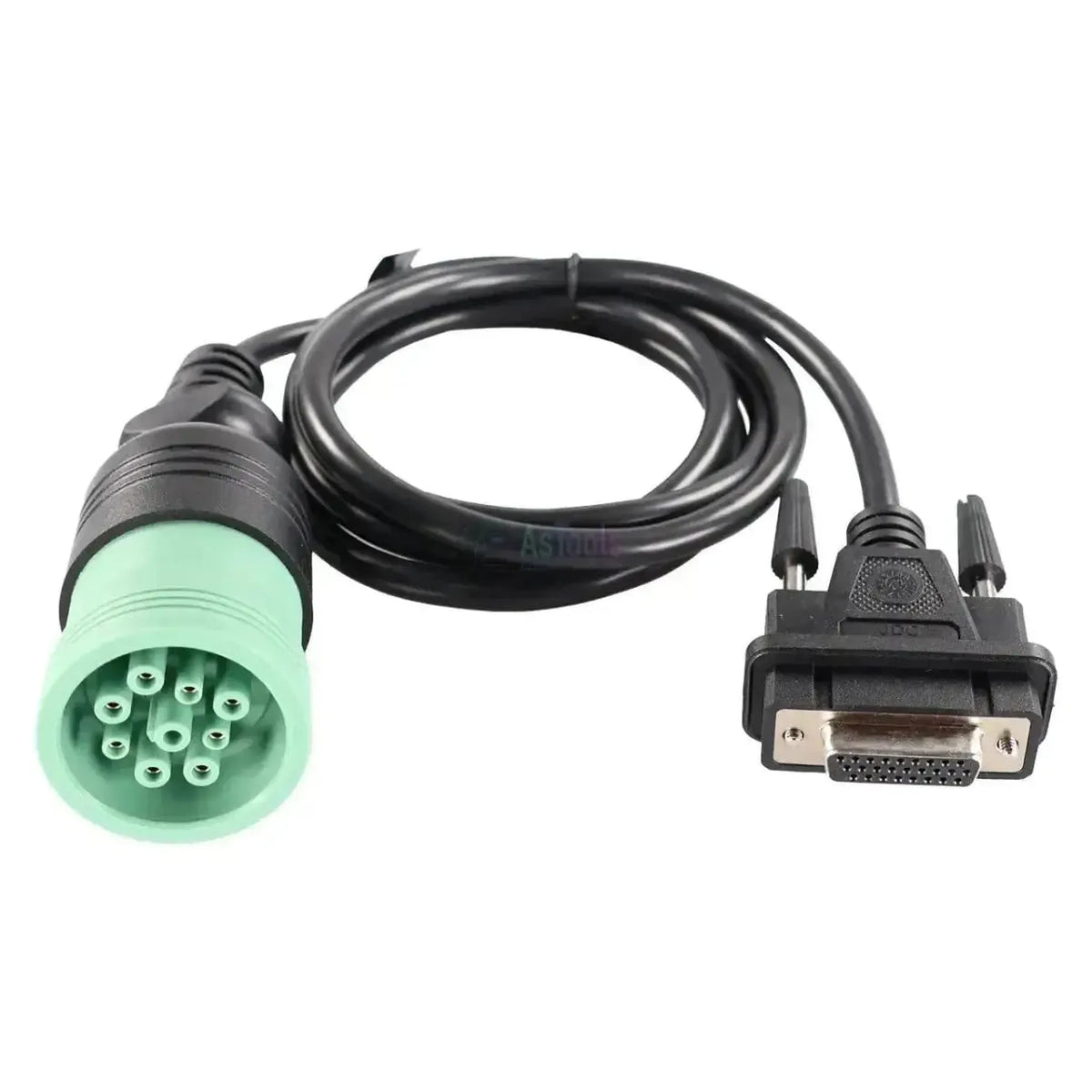

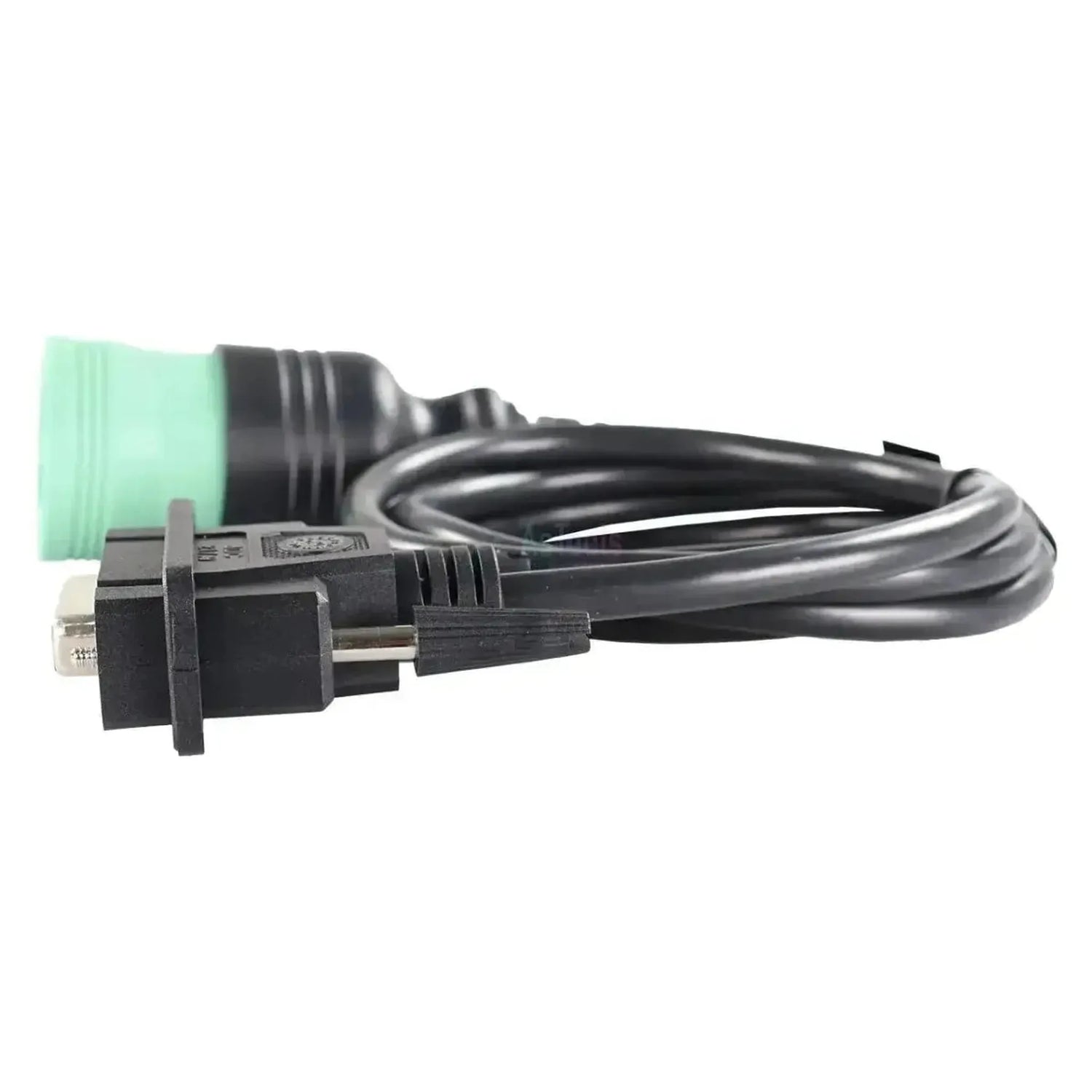

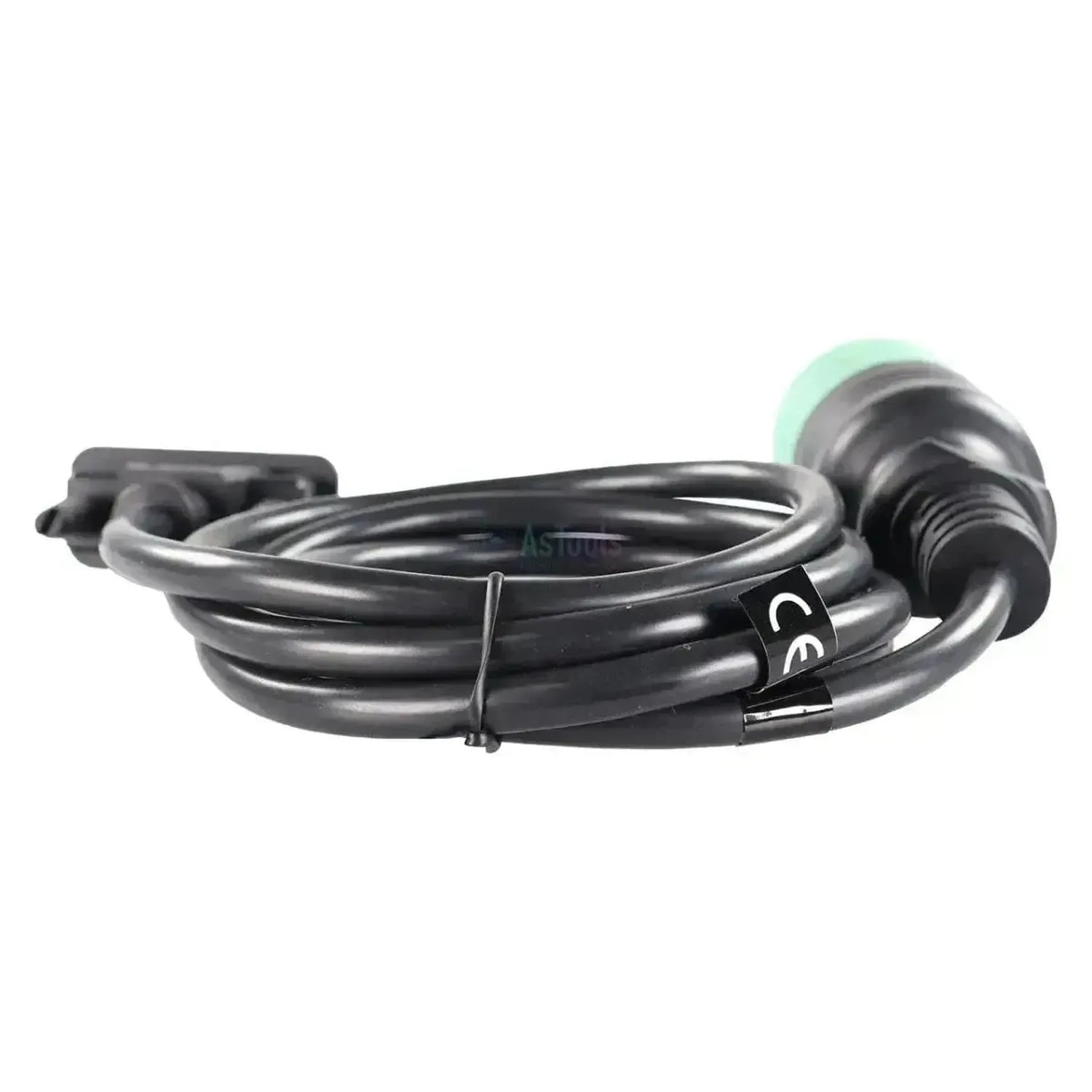

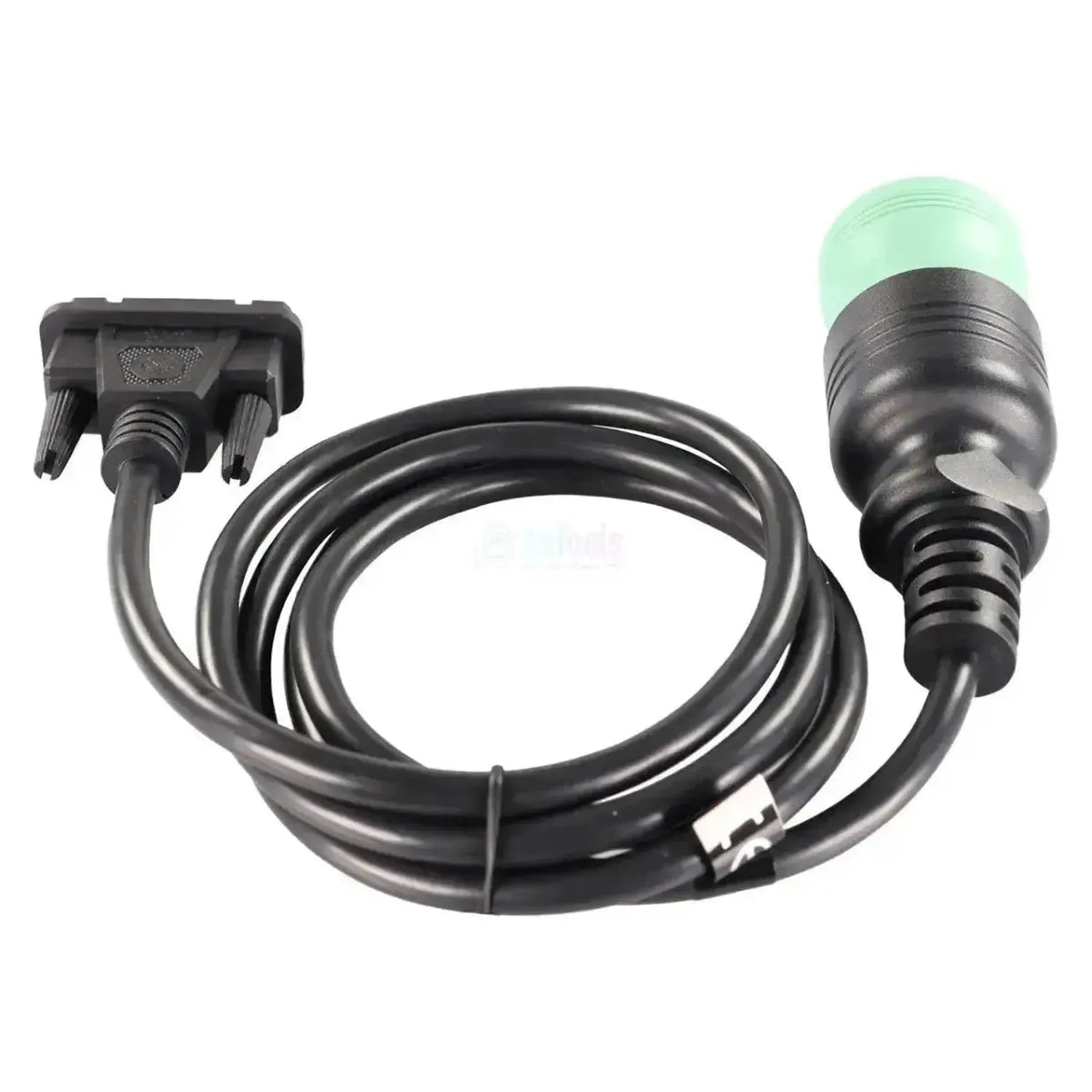

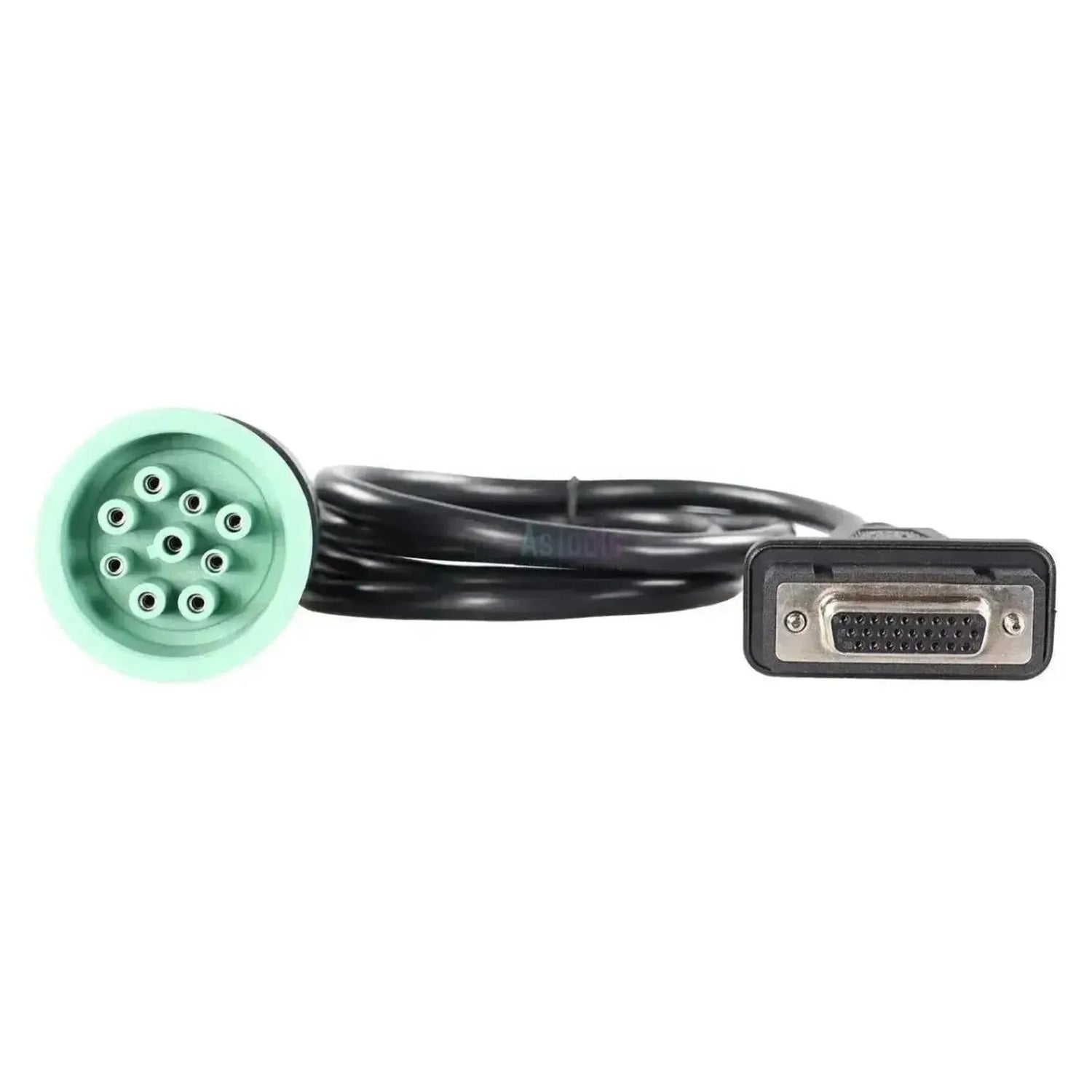

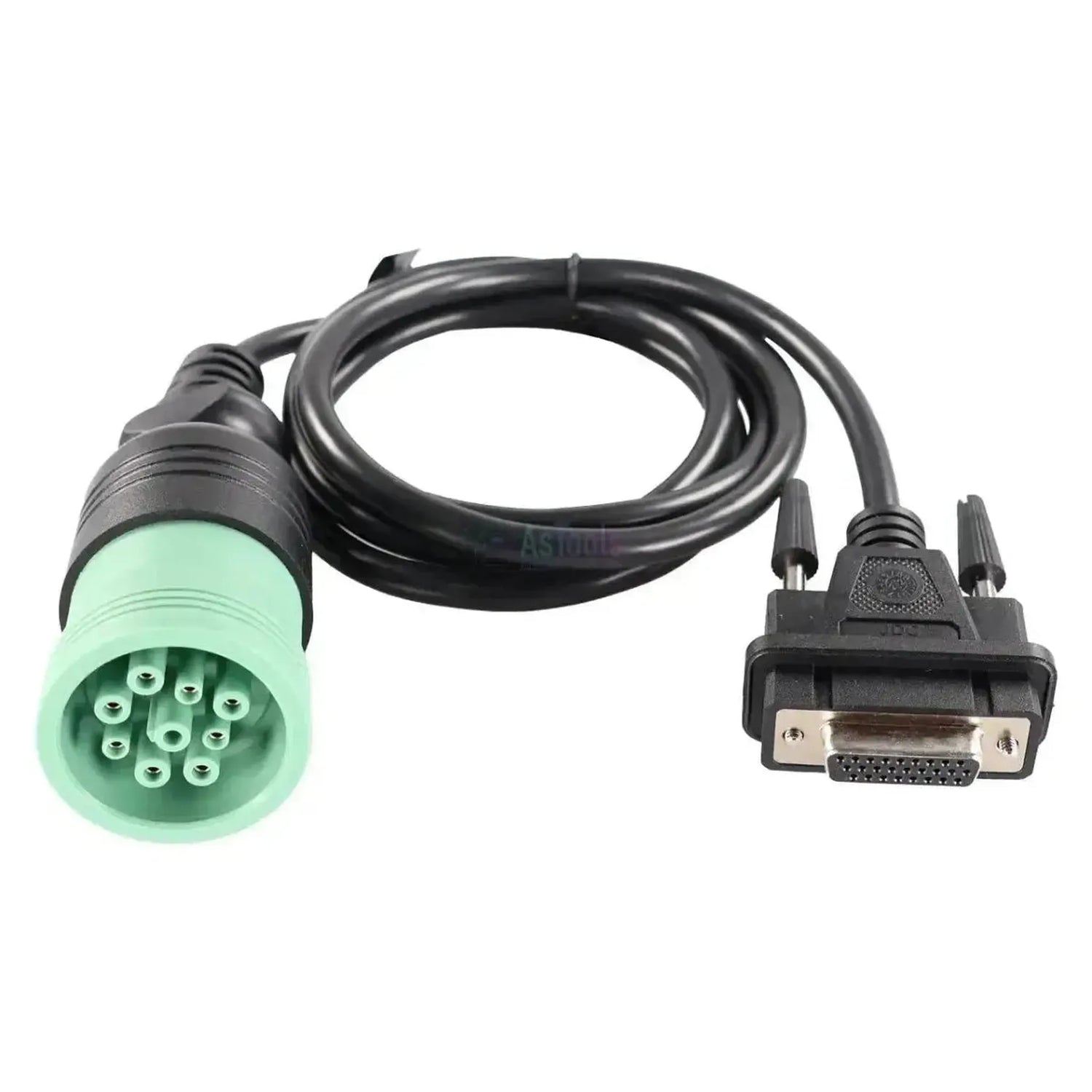

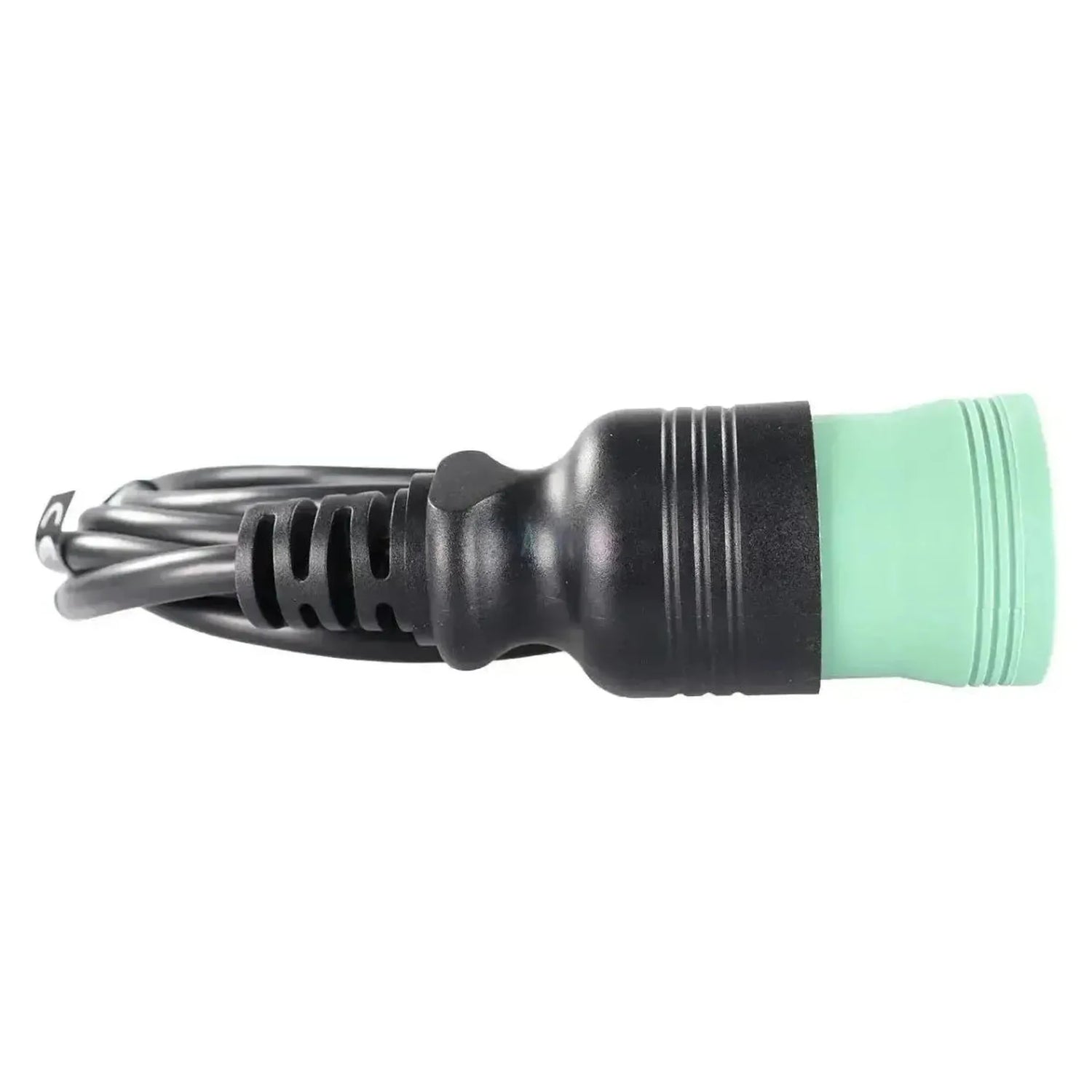

Jaltest JDC217.9 on kaapeli koneisiin, joissa on standardoitu 9-napaisellinen Deutsch-diagnostiikkaliitäntä, tyyppi 2. Koneen puolella on vihreä pyöreä liitin, jonka ympärillä on musta lukitusrengas ja yhdeksän naarasliitintä; toisessa päässä ei ole 16-napaista OBD2-liitintä vaan 26-napainen DB26-liitin ruuvilaipalla, joka menee suoraan Jaltest Link V9 -porttiin. Näin et tarvitse erillistä OBD2-välikanavaa. 147,5–152,5 cm pituudellaan tämä on yksi sarjan pidemmistä kaapeleista, joten pysyt kätevästi laitteidesi äärellä liitäntäpisteestä.

SAE J1939 on CAN-standardi, jolla raskaat ajoneuvot ja koneet saavat ohjainyksikönsä kommunikoimaan; standardi määrää sekä sanomien rakenteen että diagnostiikkaliittimen, joten tämä kaapeli ei kanna tuotemerkkiä. Kyseisestä liittimestä on kaksi versiota: musta tyyppi 1 hitaammalle väylille ja vihreä tyyppi 2 nopeammalle väylälle, ja tämä on vihreä. Koska liitäntä on standardoitu, sama kaapeli toimii maatalouskoneiden, rakennuskoneiden, sisäisen kuljetuslaitteiston ja laivamoottoreiden kanssa. Kaapeli kuuluu Jaltest AGV-, OHW-, MHE-, Marine- ja Multi-Purpose Vehicle -alueisiin.

HYÖDYT

✔Yhdistyy DB26-liittimen kautta suoraan Link V9 -laitteeseen, joten OBD2-välikaavaa ei tarvita.

✔147,5–152,5 cm pituudella neljä kertaa pidempi kuin tavanomainen 30 cm:n pituinen välikaaveri, joten et tarvitse seistä liitäntäpisteen vieressä.

✔9-napaisen Deutsch-liittimen vihreään tyyppi 2 -versioon tarkoitettu, nopeampi kahdesta versiosta.

✔Laaja moduulialue: AGV, OHW, MHE, Marine ja Multi-Purpose Vehicle, koska liitäntä on standardoitu ja riippumaton valmistajasta.

HUOMATTAVAA

✕Ei sovellu 9-napaisen Deutsch-liittimen mustaan tyyppiin 1; siihen tarvitaan oma kaapeli.

✕Päättyy 26-napaiseen DB26 -liittimeen ja on siten suunniteltu Link V9 -laitteelle; V8.1-laitteelle kaavelia ei ole määritetty.

✕Mihin ohjainyksiköihin pääset, riippuu koneesta ja Jaltest-moduulista, johon se kuuluu.

✕Kaapeli sisältyy neljään kaavelsarjaan yhtä aikaa (70002003, 70002026, 70002030 ja 70002006), joten tarkista, että sinulla ei ole sitä jo.

Soveltuvuus ja toiminnallisuudet

Standardoidun 9-napaisen Deutsch-liittimen kautta pääset koneen tietoverkkoihin. Mitä siihen kuuluu, ei ole kiinteä lista: traktori kuljettaa eri yksiköitä kuin kaivinkone tai laivamoottori. Mitä voit tehdä, riippuu Jaltest-moduulista, johon kone kuuluu.

Ohjainyksiköt, joihin voit päästä

Koneen tietoverkkojen ohjainyksiköt: Ne vaihtelevat valmistajan ja mallin mukaan; moottori- ja voimansiirtosäätö ovat tyypillisiä osallistujia.
Segmenttikohtaisesti vaihtelevat: Maatalous, rakentaminen, sisäinen kuljetus ja merenkulku jakavat tämän liittimen, mutta eivät samoja ohjainyksiköitä.

Mitä voit tehdä

Virhekoodien lukeminen ja pyyhkiminen: Kytkettyjen ohjainyksiköiden virhemuistin lukeminen ja tyhjentäminen korjauksen jälkeen.
Mittausarvojen tarkastelu: Nykyisten anturi- ja järjestelmäarvojen seuranta reaaliajassa.
Komponenttien ohjaaminen: Aktuaattorien aktivointi niiden toiminnan tarkistamiseksi.
Parametrit, kalibroinnit ja huollon nollaukset: Järjestelmissä, joille Jaltest tarjoaa nämä toimenpiteet.
Huomio: Mitkä näistä toiminnoista näet, määrittävät kone ja Jaltest-moduuli, johon se kuuluu, eivät tämä kaapeli.

Yhteensopivat ajoneuvot ja sovellukset

Liitäntä, ei valmistaja, on ratkaiseva. Kaapeli kuuluu standardoituun 9-napaiseen Deutsch-liittimeen tyyppiin 2 ja ei koneen valmistajaan: SAE J1939 määrää liittimen, joten valmistajat eivät poikkea siitä. Maatalouskoneiden, rakennuskoneiden, sisäisen kuljetuslaitteiston ja laivamoottoreiden osalta diagnostiikkaliitintä ei ole koskaan ollut lain vaatima, joten tämä liitin jää myös uusiin koneisiin.

Soveltuvuus:

Maatalouskoneet (AGV): Vihreällä 9-napaisella Deutsch-liittimellä.
Rakennus- ja maastokoneet (OHW) sekä sisäinen kuljetus (MHE): Sama standardoitu liitin, eri segmentti.
Laivamoottorit (Marine) ja Multi-Purpose Vehicles: J1939 määrää myös heille saman liittimen.

💡

Hyvä tietää: 9-napaisesta Deutsch-liittimestä on olemassa kaksi versiota, jotka näyttävät muulloin identtisiltä: musta on tyyppi 1 ja vihreä tyyppi 2. Tämä kaapeli on vihreä. Koneen liittimen väri on siis ratkaiseva; tarkista se ennen tilaamista.

Pakkauksen sisältö

1x Jaltest (JDC217.9) | 9-pins J1939 - 26-pins DB26 Verloopkabel | Bedrijfs- en Werkvoertuig

Tekniset tiedot

Tekniikka	Kuvaus
Valmistaja	Jaltest (Cojali)
Viitteenumero	JDC217.9
Tyyppi	Jatkokaapeli
Soveltuvuus	9-napaiset Deutsch J1939-diagnostiikkaliittimet, tyyppi 2 (vihreä)
Pituus	147,5 - 152,5 cm
Liitäntä	Jaltest Link V9
Ajoneuvon puolen liitäntä	9-napainen Deutsch J1939, tyyppi 2 (vihreä, yhdeksän kontaktia)
Laitteen puolen liitäntä	26-napainen DB26 (SubD-26) ruuvilaipalla
Ohjainyksiköt	Koneen dataverkossa olevat ohjainyksiköt; vaihtelevat merkin ja mallin mukaan
Segmentti	Maatalous- ja työkoneet
Jaltest-moduuli	Jaltest AGV, Jaltest OHW, Jaltest MHE, Jaltest Marine ja Jaltest Multi-Purpose Vehicle
Osa kaapelisetistä	AGV-kaapelisetki (70002003), OHW-kaapelisetki täydellinen (70002026), OHW-kaapelisetki perusversio (70002030) ja stationääristen moottoreiden setti (70002006)
