Jaltest  |  SKU: 70002026

Jaltest (70002026) | OHW Sovitin kaapelijoukko Täydellinen (9 kaapelia) | Kone- ja maansiirtotyökoneet

€1.493,95 alv:n kanssa
€1.234,67 ilman alv:a

Pyydä tarjous

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

De Jaltest 70002026 is de complete verloopkabelset voor Off-Highway machines: Negen kabels waarmee u de merkeigen diagnoseaansluiting van grondverzetmaterieel koppelt aan uw Jaltest-diagnosekabel. Aan de motorkant zitten de kabels voor Deutz, Caterpillar en Perkins en Mercedes-Benz en MTU; aan de machinekant die voor Volvo CE, Komatsu, Hitachi en Liebherr. Daarnaast zitten erin de kabel voor de ZF Ergopower-transmissie en die voor de groene 9-polige Deutsch-aansluiting volgens J1939.

Op een machine zitten vaak twee diagnoseaansluitingen, een bij de motorregeling en een bij de machineregelingen, en deze set dekt beide kanten. Ten opzichte van de basisset 70002030 zitten er vijf kabels extra in, voor Mercedes-Benz en MTU, ZF Ergopower, Komatsu, Hitachi en Liebherr. Omgekeerd zitten de kabels voor Kubota, Yanmar en de 14-polige Caterpillar-aansluiting alleen in de basisset. De kabels vallen onder Jaltest OHW.

PLUSPUNTEN

✔Negen kabels in een set, van de motorkant tot de machinekant van het materieel.
✔Bevat de merkeigen aansluitingen van het zware graaf- en hijsmaterieel van Hitachi, Komatsu en Liebherr.
✔Ook de ZF Ergopower-powershiftbak, die los van de machinebouwer wordt ingebouwd en een eigen diagnosestekker heeft.
✔De JDC217.9 meet ruim anderhalve meter en sluit met zijn 26-pins DB26 rechtstreeks op de Jaltest Link V9 aan.

AANDACHTSPUNTEN

✕De JDC217.9 staat opgegeven voor de Jaltest Link V9; de overige kabels van de set werken ook op de V8.1.
✕Voor de JDC542.9 (Liebherr) is de verlengkabel JDC100 nodig zodra u met een Jaltest Link V9 werkt.
✕De basisset 70002030 is geen kleinere uitsnede van deze set; Kubota, Yanmar en de 14-polige Caterpillar-aansluiting zitten alleen daarin.
✕Grondverzet kent tientallen merkeigen aansluitingen en niet elk merk zit in deze set. Kijk aan de machine zelf welke stekker erop zit.

Toepassingen en functionaliteiten

Elke kabel in deze set zet een merkeigen diagnoseaansluiting om naar de standaardaansluiting van de Jaltest Link. Wat u daarna kunt doen, bepalen de Jaltest-software en de dekking van de machine, niet de kabel.

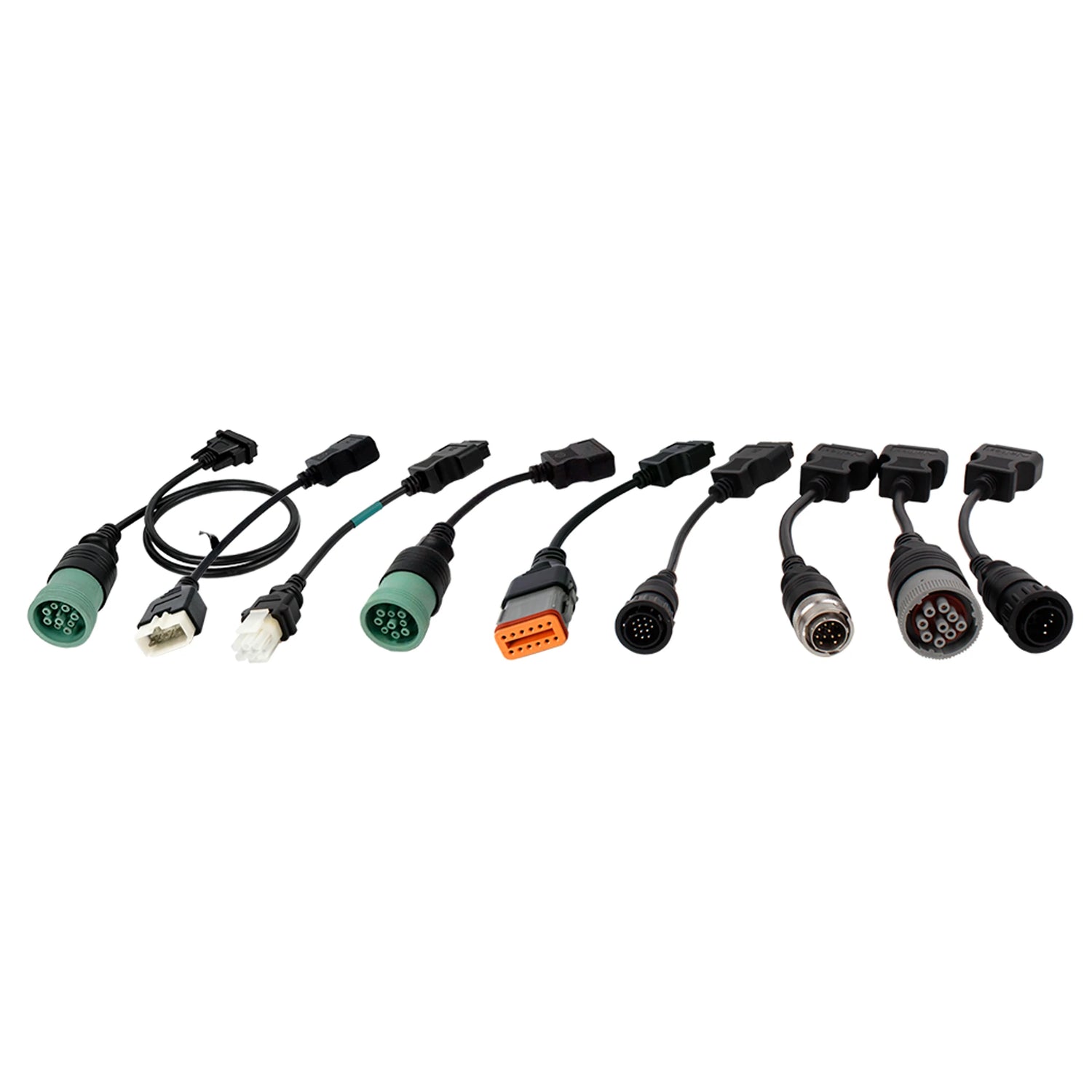

Wat er in de set zit

  • JDC203A: Mercedes-Benz/MTU, 14-polig rond.
  • JDC217.9: Deutsch 9-polig groen (J1939).
  • JDC504A: Deutz, 12-polig Amphenol.
  • JDC505A: Caterpillar en Perkins, 9-polig.
  • JDC509A: Volvo CE, rond met ring.
  • JDC535.9: Hitachi.
  • JDC536A: Komatsu, 12-polig.
  • JDC542.9: Liebherr.
  • JDC546A: ZF Ergopower, 6-polig.

Wat u kunt doen

  • Foutcodes: Lezen en wissen na reparatie.
  • Meetwaarden: Live in cijfers en grafiek.
  • Componenten: Bij ZF Ergopower in de dekking.
  • Onderhoud: Bij o.a. Volvo CE en Komatsu.
  • Kalibratie: Bij de ZF Ergopower-transmissie.

Zo gebruikt u hem

  1. Aansluiting zoeken: Zoek de diagnoseaansluiting van motor of machine.
  2. Kabel kiezen: Neem de kabel die bij die stekker hoort.
  3. Aansluiten: Steek de kabel in de aansluiting op de machine.
  4. Link koppelen: Sluit de kabel aan op de Jaltest Link.
  5. Uitlezen: Kies merk en machine in Jaltest OHW.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet de machine. Motoren van Deutz, Caterpillar en Perkins worden als losse aandrijving ingebouwd, dus dezelfde aansluiting komt in machines van uiteenlopende bouwers voor. Hieronder per kabel waar u hem tegenkomt.

Motorkant:

  • Mercedes-Benz en MTU: Motoren in zwaar materieel en stationaire opstellingen.
  • Deutz-motoren: Bij tientallen machinebouwers; ook onder Jaltest AGV en MHE.
  • Caterpillar- en Perkins-motoren: Ook wanneer de machine van een ander merk is.
  • Deutsch 9-polig groen: De J1939-aansluiting, merkonafhankelijk op nieuwer materieel.

Machinekant:

  • Volvo Construction Equipment: Graafmachines, wielladers, dumpers, graders en walsen.
  • Hitachi: Grondverzetmaterieel.
  • Komatsu: Graafmachines, wielladers, bulldozers en dumpers.
  • Liebherr: Grondverzetmaterieel en kranen; met een Link V9 is de JDC100 nodig.
  • ZF Ergopower: Wielladers en knikdumpers met de Ergopower-powershiftbak.
💡
Goed om te weten: Op een machine zitten vaak twee diagnoseaansluitingen, een bij de motor en een bij de machineregelingen. Welke kabel u nodig heeft, hangt af van het systeem dat u wilt uitlezen. Kijk aan de machine zelf welke stekker erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC203A) | Mercedes 14-pins OBD1 - 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig
  • 1x Jaltest (JDC217.9) | 9-pins J1939 - 26-pins DB26 Verloopkabel | Bedrijfs- en Werkvoertuig
  • 1x Jaltest (JDC504A) | Deutz 12-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
  • 1x Jaltest (JDC505A) | CAT/Perkins 9-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
  • 1x Jaltest (JDC509A) | Volvo 16-pins OBD - 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine
  • 1x Hitachi-verloopkabel (JDC535.9)
  • 1x Jaltest (JDC536A) | Komatsu 12-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine
  • 1x Liebherr-verloopkabel (JDC542.9)
  • 1x Jaltest (JDC546A) | ZF Ergopower 6-pins OBD - 16-pins OBD2 Verloopkabel | Werkvoertuig

Tekniset tiedot

Yleistä

Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
Jaltest (Cojali)
Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
Adapterikaapeli
Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
  • OHW rakennus- ja maastokoneet
Ajoneuvot tai koneet, joihin kaapeli on tarkoitettu. Näin näette nopeasti, sopiiko se työpajanne kohteisiin.Ajoneuvotyypit
  • Rakennus- ja maastokone

Diagnoositoiminnot

Voidaanko vikakoodit lukemisen lisäksi myös poistaa. Joissakin järjestelmissä koodit voi vain lukea.Vikakoodien poisto
Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa

Käyttö

Viitenumero
70 002 026
Käyttöön tarvitaan
Jaltest Link

Muut tekniset tiedot

Type
Verloopkabelset
Uitvoering
Compleet
Aantal kabels
9 stuks
Inhoud
JDC203A, JDC217.9, JDC504A, JDC505A, JDC509A, JDC535.9, JDC536A, JDC542.9 en JDC546A
Toepassing
Merkeigen diagnoseaansluitingen op Off-Highway machines
Interface
Jaltest Link V8.1 en V9; de JDC217.9 werkt alleen op de V9
Segment
Terrein- en Bouwmachine
