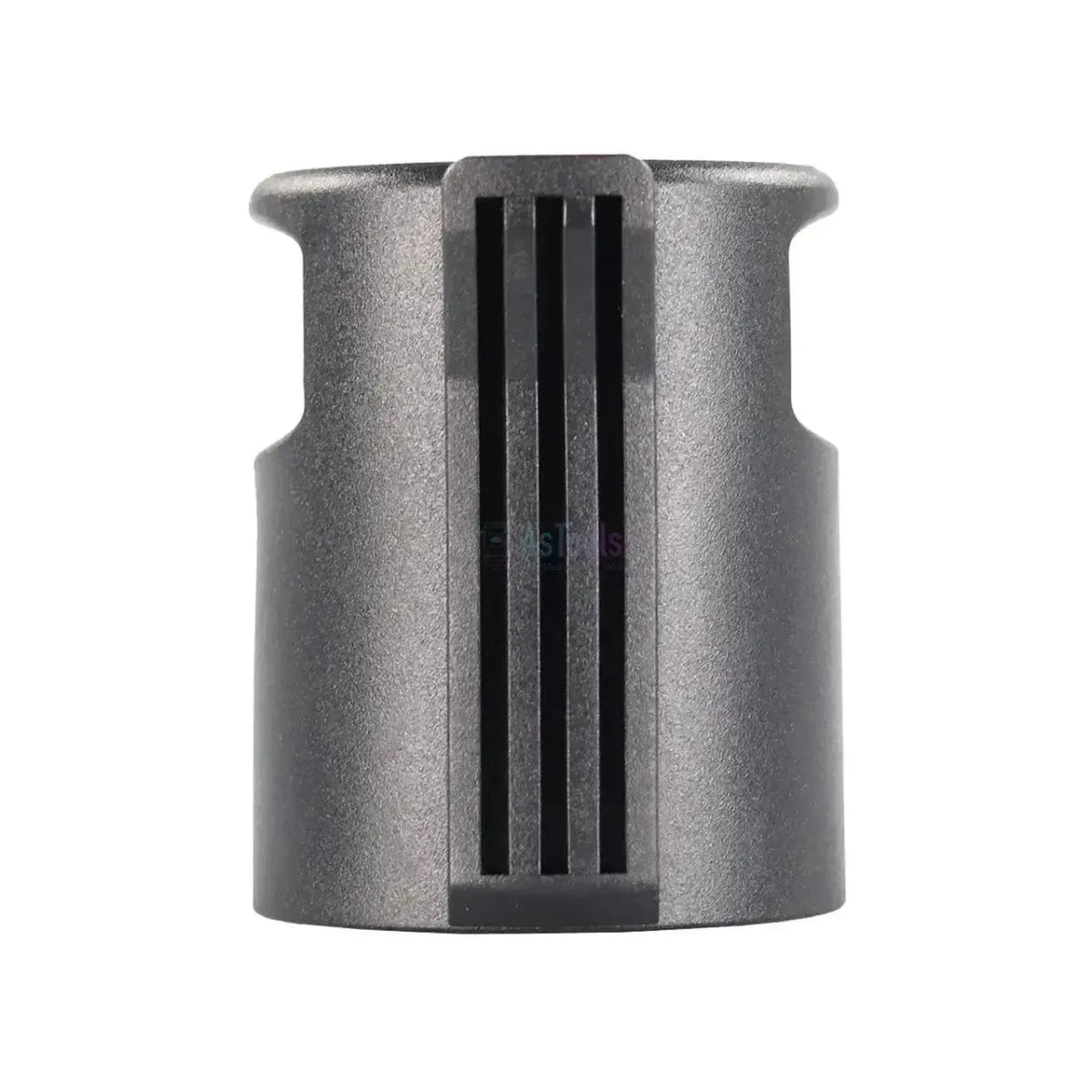

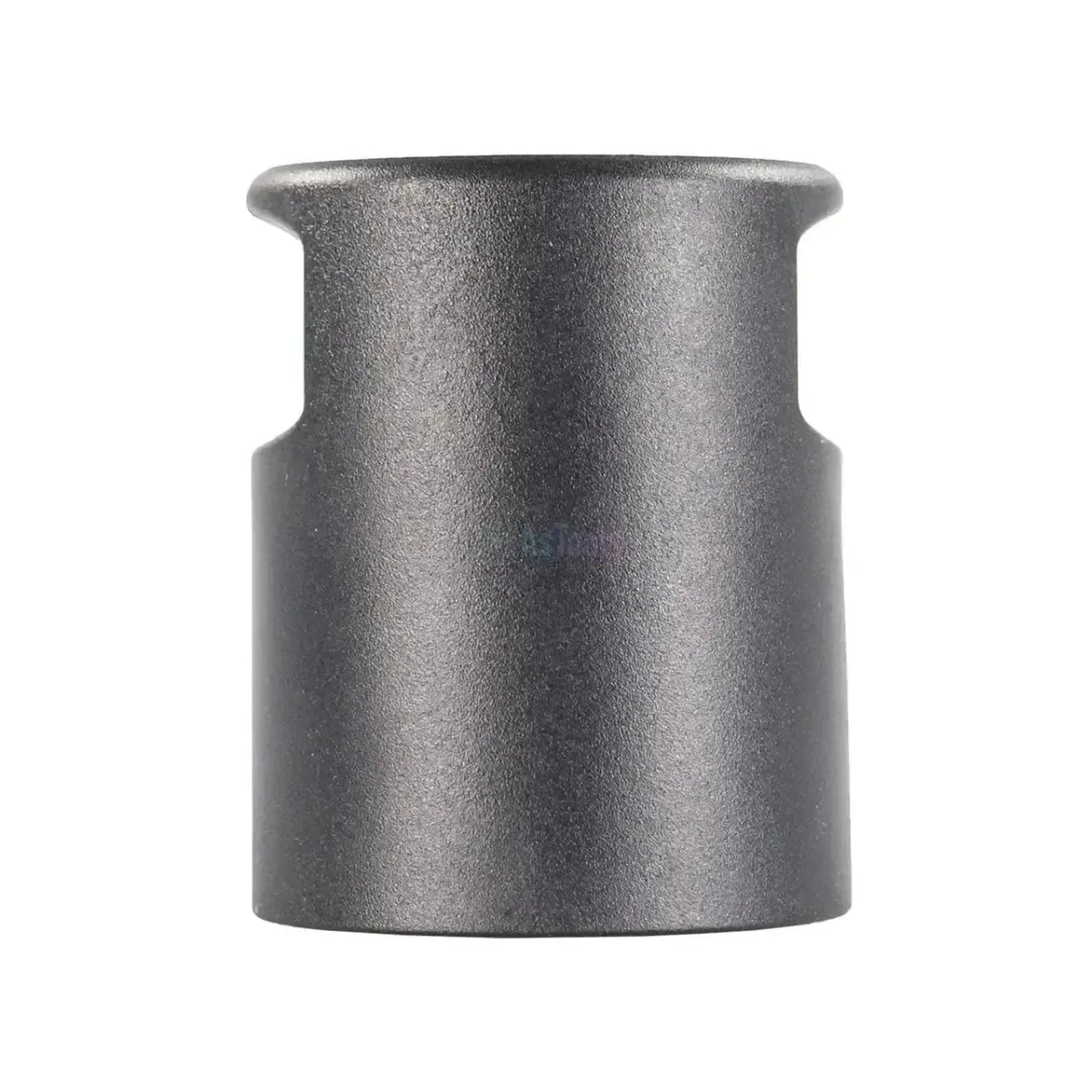

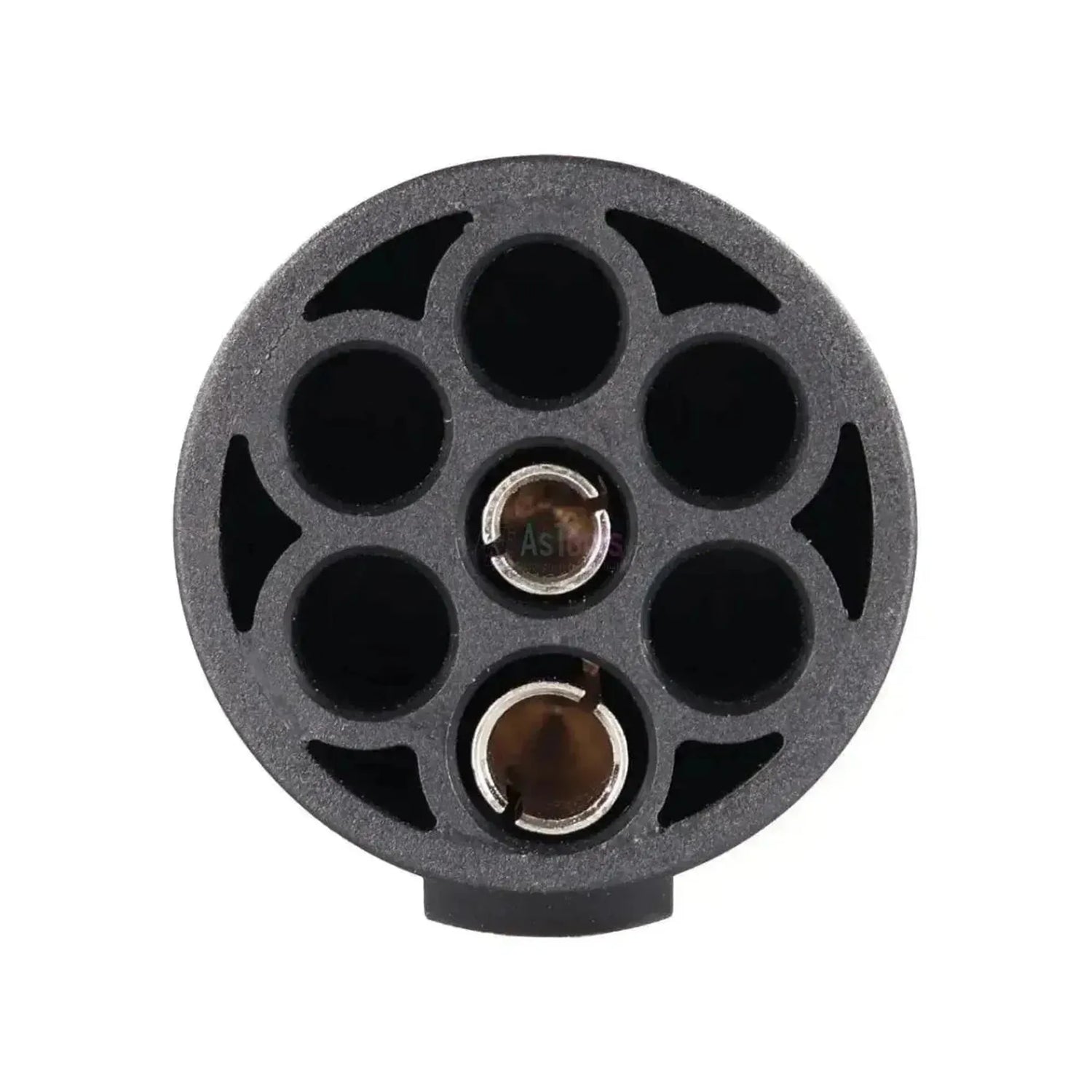

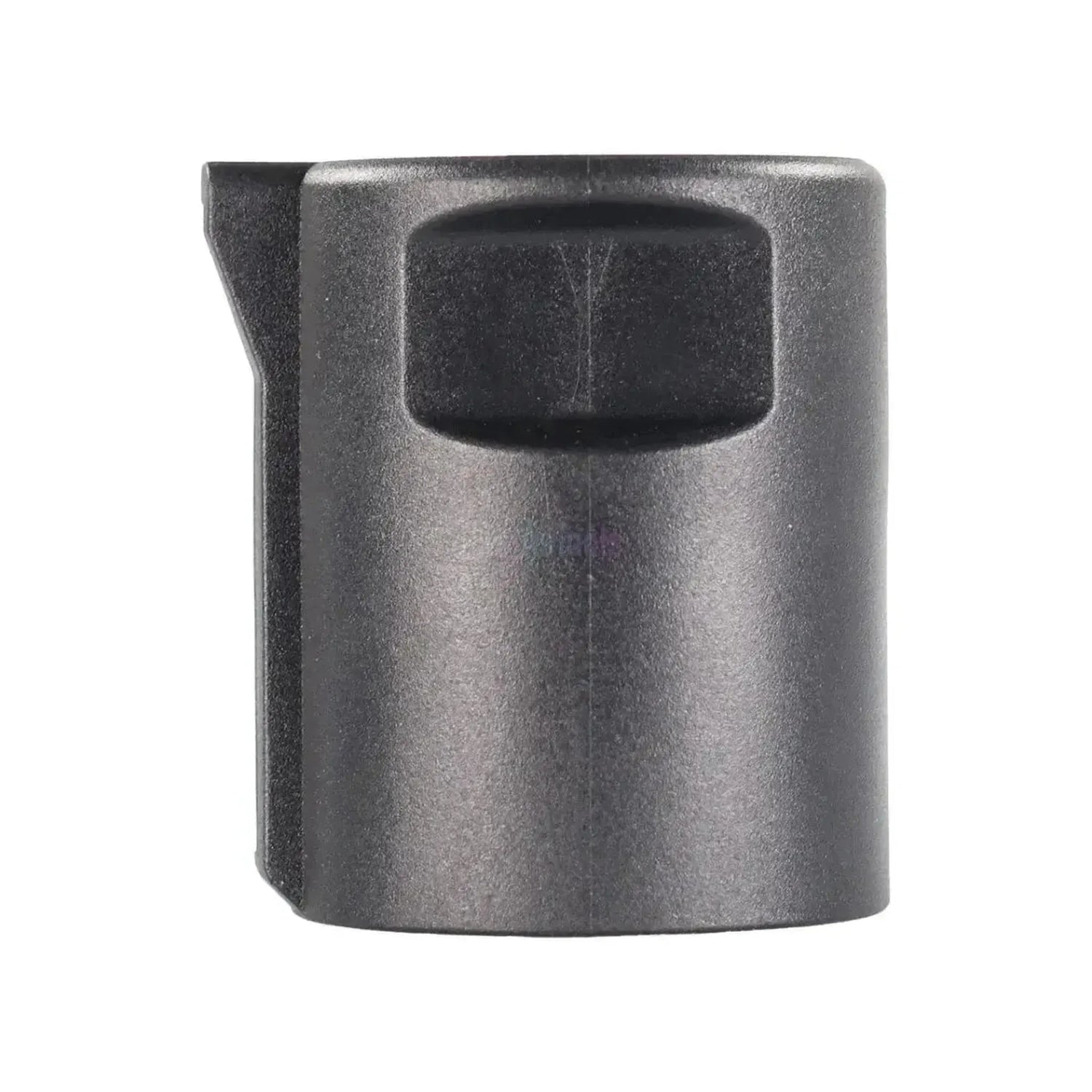

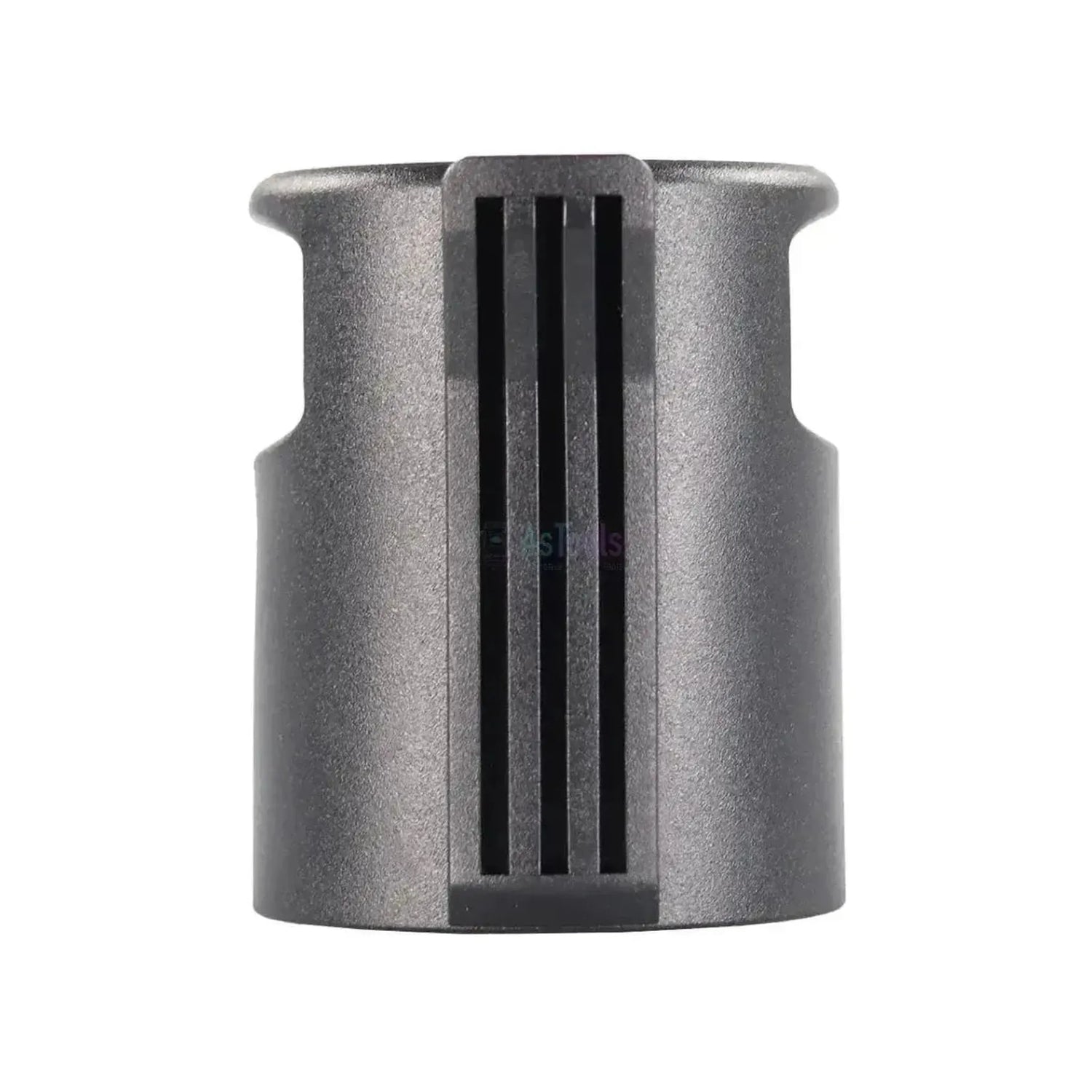

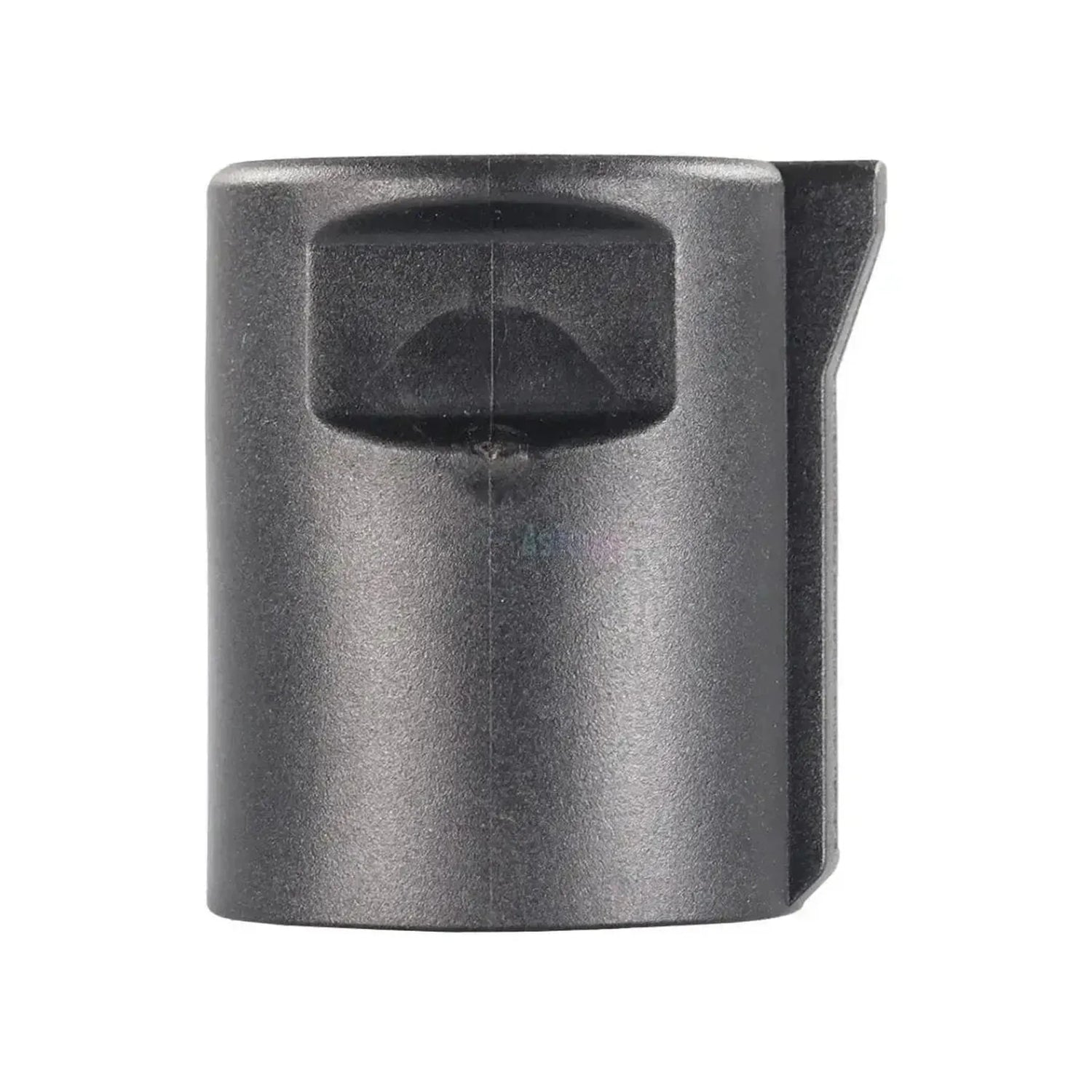

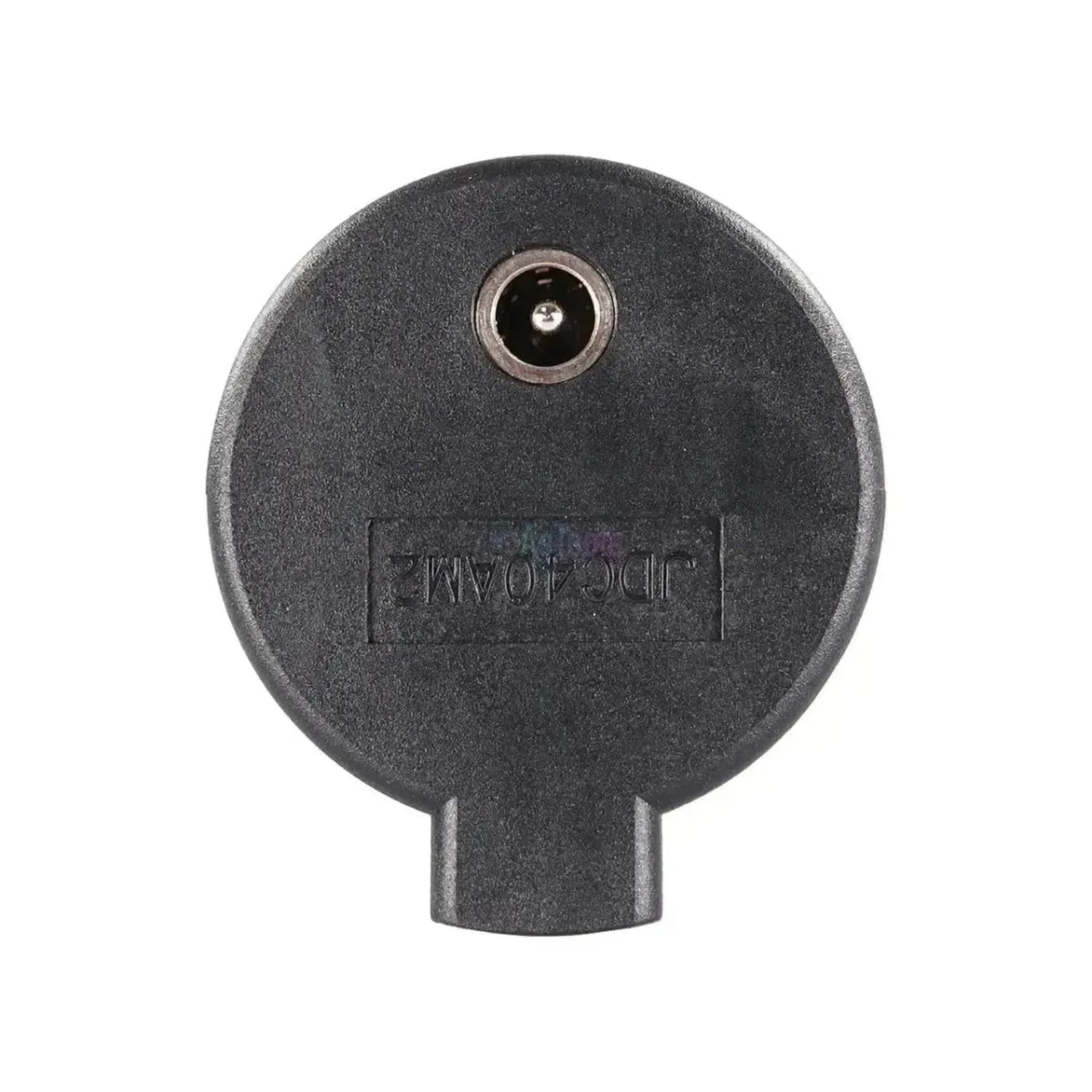

De Jaltest JDC40AM2 is een kort zwart opzetstuk van 4,8 cm dat op de 7-polige PLC-verbinding tussen trekkend voertuig en aanhanger wordt geschoven. Aan de voorzijde zit een ronde houder met zeven posities, waarvan er twee een metalen aansluitpunt dragen: Een kleine en een met een duidelijk grotere diameter. De achterzijde is een gesloten, afgeronde behuizing met een geribbelde duimgreep, zonder snoer en zonder tweede aansluiting.
De twee bezette posities zijn de voedingsaders. De spanning komt uit de 7-polige verbinding zelf, dezelfde verbinding waarover SAE J2497 zijn gegevens stuurt. Het onderdeel maakt zelf geen stroom, maar zet de aanwezige spanning door naar de PLC-opstelling waarmee u de oplegger uitleest. Samen met de JDC112A en een 9-pins Deutsch-diagnosekabel vormt hij die opstelling. Hij is opgegeven voor de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Dit onderdeel brengt de voeding in de opstelling; het uitlezen zelf gebeurt via de PLC-lijn van de aanhanger. Met spanning op de verbinding praat Jaltest via SAE J2497 met de aanhangersystemen die hun gegevens over de voedingsader versturen. Welke regeleenheden u daar aantreft, verschilt per oplegger en per chassisbouwer.
Wat er in de opstelling hoort
- JDC40AM2: Voeding uit de 7-polige verbinding.
- JDC112A: Op dezelfde 7-polige aansluiting.
- Diagnosekabel: 9-pins Deutsch naar de interface.
- Jaltest Link: V8.1 of V9.
Wat u kunt doen
- Opstelling voeden: Spanning doorzetten.
- Foutcodes: Lezen en wissen.
- Meetwaarden: Live volgen.
- Componenten: Actuatoren aansturen.
Zo gebruikt u hem
- Aansluiting nagaan: Controleer of de oplegger PLC volgens SAE J2497 heeft.
- Onderdelen pakken: Leg de JDC112A en de 9-pins Deutsch-diagnosekabel klaar.
- Voeding plaatsen: Schuif de JDC40AM2 op de 7-polige verbinding.
- Link verbinden: Sluit de diagnosekabel aan op de Jaltest Link.
- Uitlezen: Kies de oplegger in Jaltest CV en lees uit.
Compatibele voertuigen en toepassingen
Bepalend is de aansluiting, niet het merk. Dit onderdeel hoort bij de 7-polige verbinding waarover PLC volgens SAE J2497 loopt, bij de koppeling tussen trekkend voertuig en aanhanger. U herkent het aan het korte zwarte huis met zeven posities, waarvan er twee bezet zijn.
Past op:
- PLC-communicatie: Opleggers en aanhangers met SAE J2497.
- Aansluiting: De 7-polige verbinding tussen trekker en aanhanger.
Nodig in de opstelling:
- JDC112A: Op dezelfde 7-polige aansluiting.
- Diagnosekabel: Een 9-pins Deutsch-kabel naar de interface.
Hoort bij een ander artikel:
- CAN op ISO 7638-1: Daarvoor is de JDC110A.
Verpakkingsinhoud
- 1x Jaltest (JDC40AM2) | 7-pins PLC J2497 Voedingsadapter | Trailer
Tekniset tiedot
Yleistiedot
- Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
- Jaltest
- Tuotteen tyyppi: erillinen välijohto, sovitin ilman johtoa tai täydellinen sarja.Tuotetyyppi
- Sovitin
- Ajoneuvot tai koneet, joissa johtoa voidaan käyttää. Näin näette nopeasti, soveltuuko se työpajanne kohteisiin.Ajoneuvotyypit
- Perävaunu
Soveltuvuus
- Minkä merkkisen diagnoosilaitteen kanssa johto toimii. Yhden merkin johto ei yleensä sovi toisen merkin testeriin.Soveltuva diagnoosilaite
- Jaltest
- Mihin Jaltest Link -liitännän versioon johto sopii. Jotkin johdot toimivat vain uusimmassa V9-versiossa.Jaltest Link -versio
- Link V8.1
- Link V9
- Mitä Jaltest-moduulia johdon käyttö edellyttää. Ilman oikeaa lisenssiä johto ei toimi.Jaltest-ohjelmistomoduuli
- CV hyötyajoneuvot
Liitännät
- Liitin, joka kytketään ajoneuvon tai koneen diagnoosiliitäntään. Sen tulee sopia täsmälleen.Liitäntä ajoneuvon puolella
- 7-napainen PLC (SAE J2497)
Mitat ja paino
- Viitenumero
- JDC40AM2
Muut tekniset tiedot
- Type
- Voedingsadapter
- Toepassing
- Voeding voor trailerdiagnose via PLC (SAE J2497)
- Aansluiting interfacezijde
- Geen: Gesloten, afgeronde behuizing met geribbelde duimgreep, zonder snoer
- Lengte
- 4,8 cm
- Aanvullend nodig
- De JDC112A en een 9-pins Deutsch-diagnosekabel naar de interface
