Jaltest  |  SKU: JDC110A

Jaltest (JDC110A) | 7+7-pinninen (CAN ISO 7638-1) – 16-pinninen OBD2-sovitin | Perävaunu

€236,95 alv:n kanssa
€195,83 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

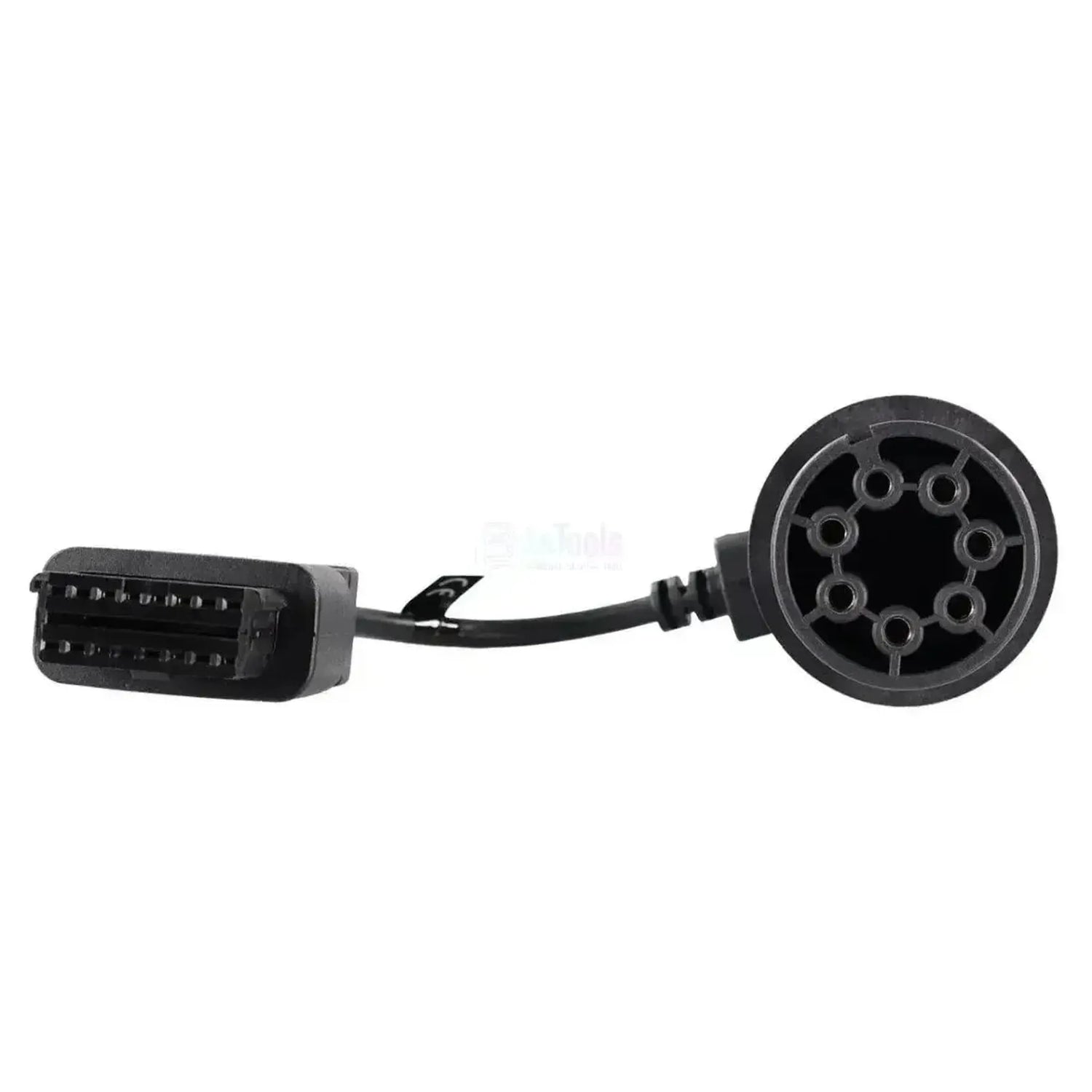

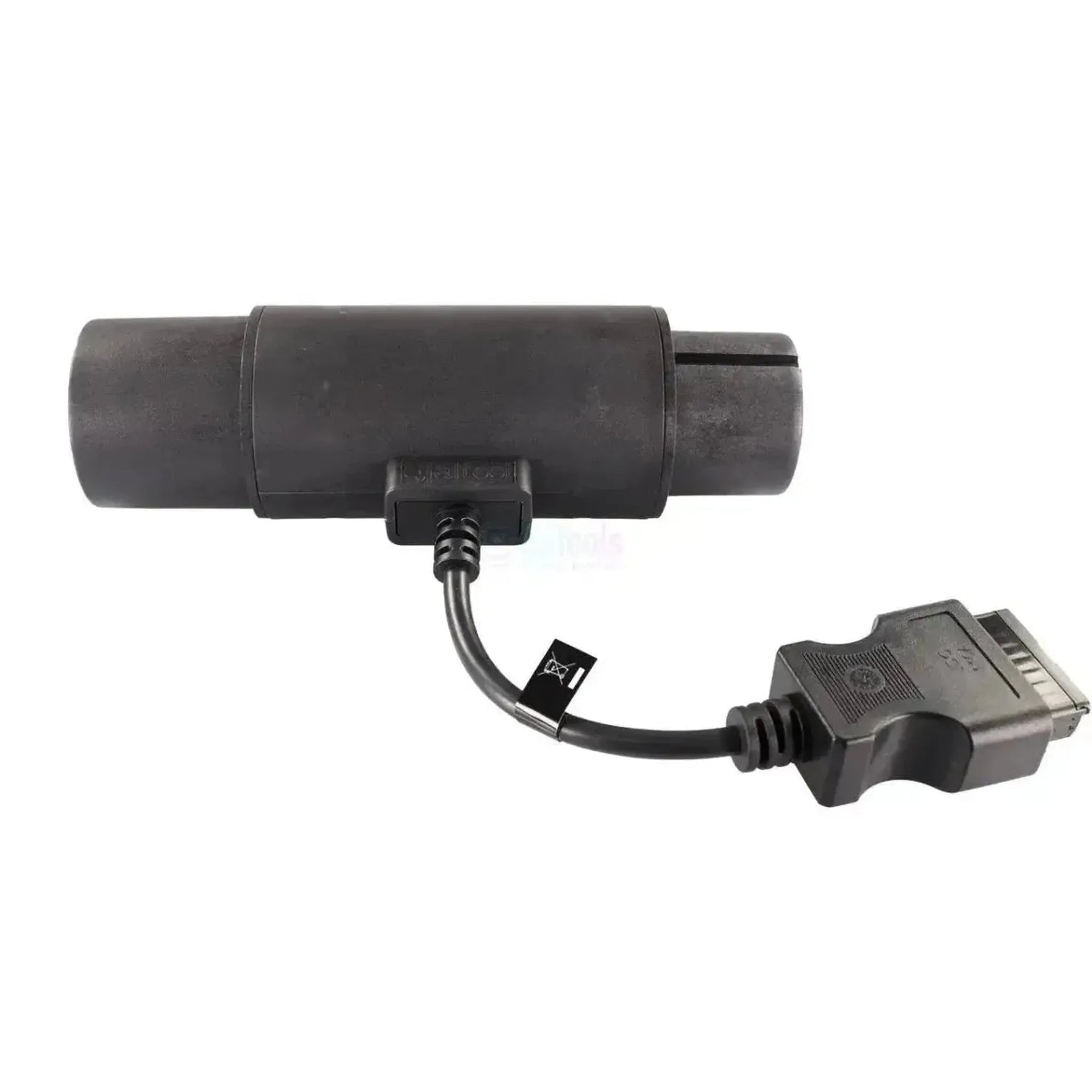

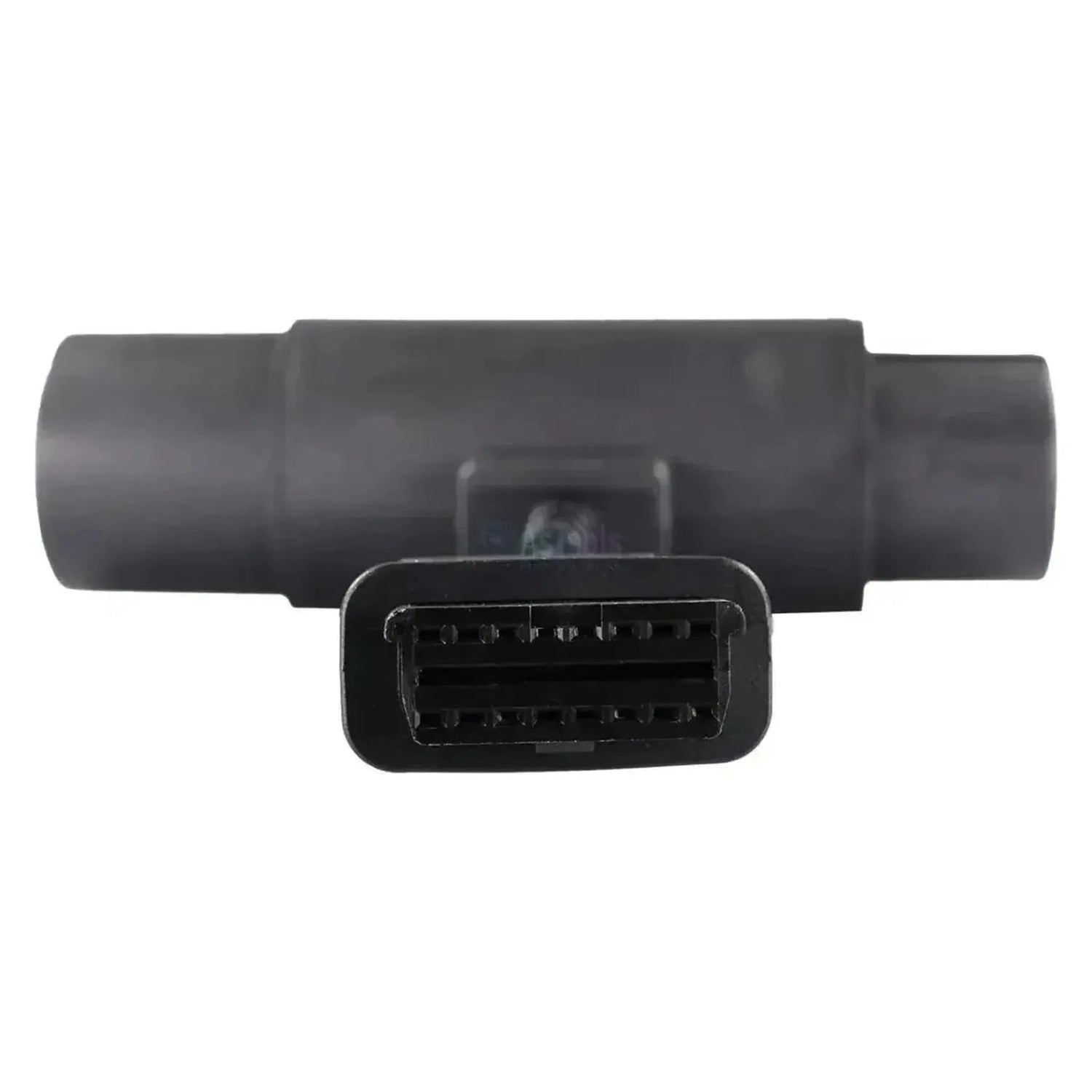

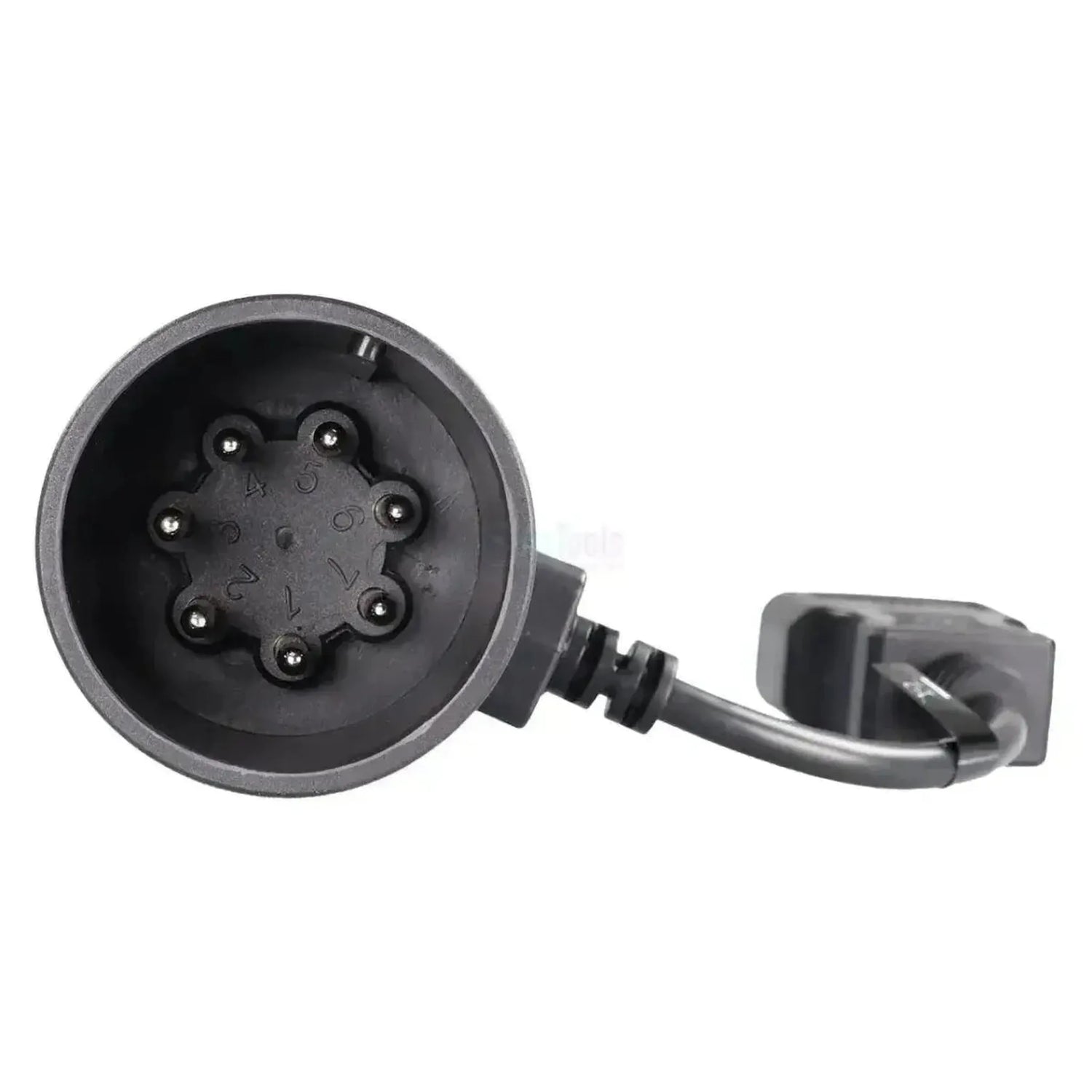

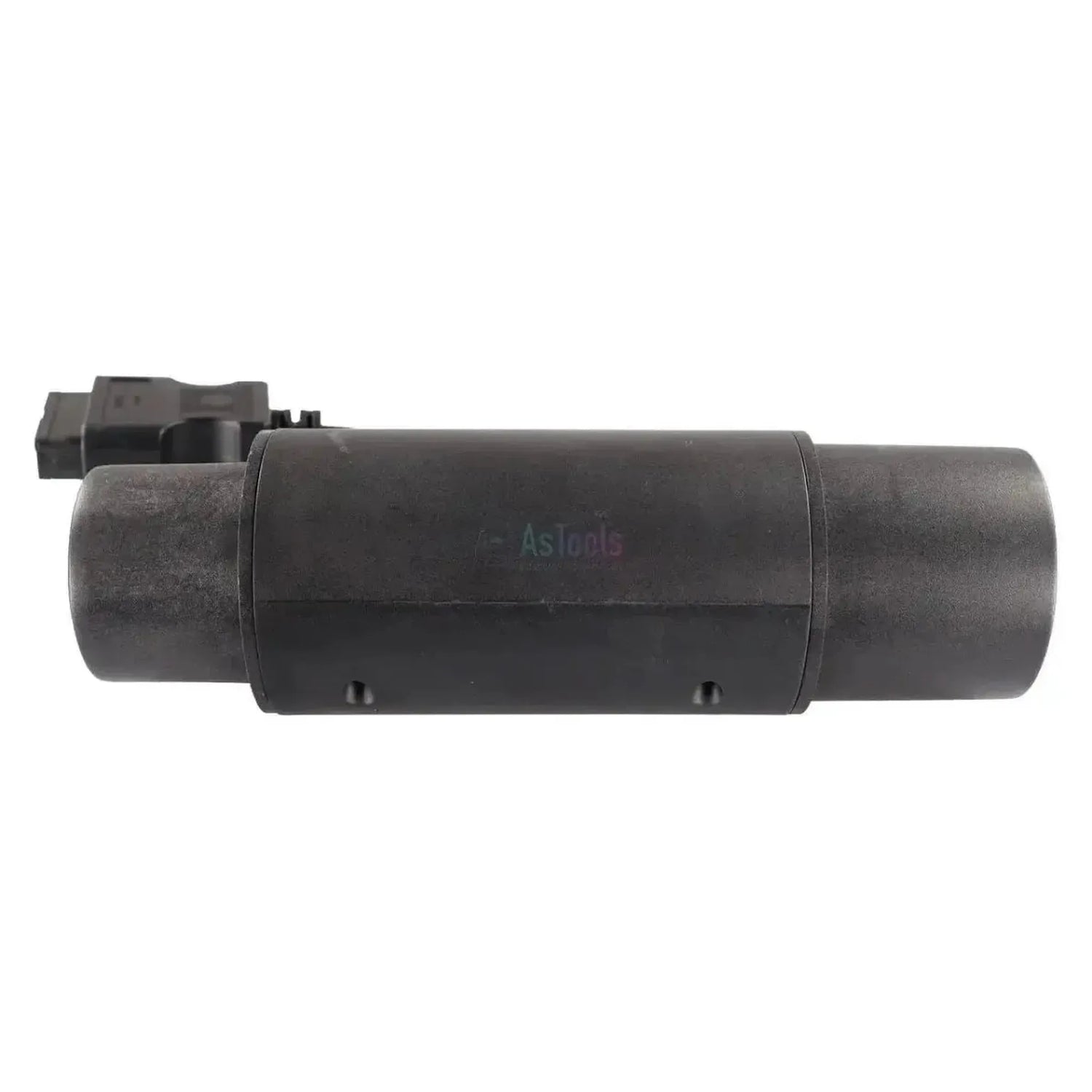

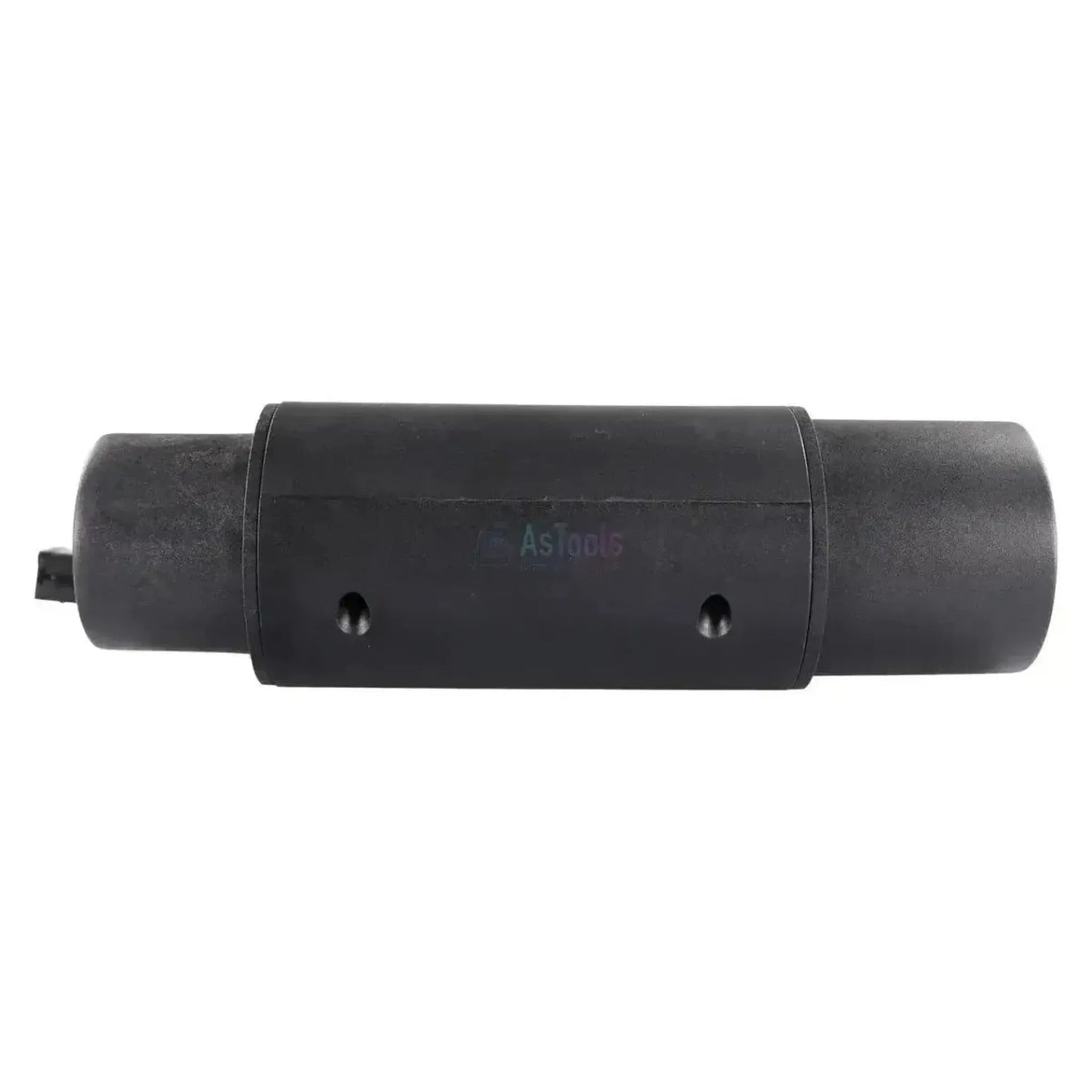

De Jaltest JDC110A is een adapter die als T-stuk in de 7-polige ISO 7638-1-verbinding tussen trekkend voertuig en oplegger hangt. Het zwarte, ronde huis heeft aan de ene zijde een stekker met pennen en aan de andere zijde de ronde opening met een opstaande nok, zodat de bestaande verbinding blijft doorlopen. Haaks daarop loopt een kort snoer van 22 tot 29 cm naar een 16-pins OBD2-stekker.

Via die aftakking komt de diagnoseapparatuur op de CAN-lijn die in de verbinding meeloopt, en daarmee bij het ABS/EBS van de aanhanger. Omdat de aansluiting genormeerd is, bent u niet aan één chassisbouwer gebonden. Deze uitvoering is opgegeven voor 24V en voor de Jaltest Link V8.1 en V9, en valt onder Jaltest CV.

PLUSPUNTEN

✔Werkt op de genormeerde ISO 7638-1-aansluiting en is daarmee niet aan één trailermerk gebonden.
✔Het T-stuk laat de bestaande verbinding doorlopen, met pennen aan de ene zijde en de ronde opening aan de andere.
✔Eindigt op een 16-pins OBD2-stekker, dus u koppelt hem rechtstreeks aan de OBD2-diagnosekabel van de interface.
✔Opgegeven voor 24V en voor zowel de Link V8.1 als de Link V9.

AANDACHTSPUNTEN

✕Bereikt alleen opleggers die CAN voeren op de ISO 7638-1-aansluiting. Stuurt de trailerelektronica haar gegevens volgens SAE J2497 over de voedingsader, dan is de JDC112A de juiste.
✕Dit is de 24V-uitvoering volgens ISO 7638-1; de 12V-uitvoering volgens ISO 7638-2 heeft het nummer JDC110B.
✕Met 22 tot 29 cm werkt u bij de koppeling aan de voorzijde van de oplegger, niet vanuit de cabine.
✕Welke regeleenheden u aantreft, wordt bepaald door de oplegger zelf en niet door deze adapter.

Toepassingen en functionaliteiten

Via deze aftakking komt u op het CAN-net van de aanhanger. Voor het ABS/EBS is de ISO 7638-1-verbinding de genormeerde voedings- en dataroute. Welke regeleenheden er verder op het net zitten, verschilt per oplegger en per chassisbouwer.

Regeleenheden die u kunt benaderen

  • ABS/EBS: Remregeling van de aanhanger.
  • Overige eenheden: Op het CAN-net, per oplegger.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Meetwaarden: Live volgen.
  • Componenten: Actuatoren aansturen.
  • Parameters en kalibraties: Waar Jaltest die aanbiedt.
  • Onderhoudsresets: Na reparatie.

Zo gebruikt u hem

  1. Software starten: Open Jaltest CV op de pc.
  2. Link koppelen: Verbind de Link V8.1 of V9 met de pc.
  3. T-stuk plaatsen: Zet de JDC110A in de ISO 7638-1-verbinding.
  4. Diagnosekabel: Koppel de OBD2-stekker aan de diagnosekabel.
  5. Uitlezen: Kies de aanhanger en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het merk. Deze adapter past op elke oplegger of aanhanger met een 7-polige ISO 7638-1-aansluiting waarop CAN meeloopt. Die aansluiting zit aan de voorzijde van de oplegger, bij de koppeling met het trekkend voertuig.

Toepassing:

  • Opleggers en aanhangers: Met een 7-polige ISO 7638-1-aansluiting.
  • Chassisbouwers: Alle bouwers die deze genormeerde verbinding toepassen.

Welke uitvoering u nodig heeft:

  • JDC110A (dit artikel): 24V, CAN op ISO 7638-1.
  • JDC110B: 12V, volgens ISO 7638-2.
  • JDC112A: Gegevens volgens SAE J2497 over de voedingsader.
💡
Goed om te weten: Op de ISO 7638-verbinding loopt de CAN-lijn mee. Stuurt de trailerelektronica haar gegevens juist over de voedingsader volgens SAE J2497, dan hoort daar de JDC112A bij. Controleer dat aan de oplegger zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC110A) | 7+7-pins (CAN ISO 7638-1) - 16-pins OBD2 Adapter | Trailer

Tekniset tiedot

Yleistiedot

Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
Jaltest
Tuotteen tyyppi: erillinen välijohto, sovitin ilman johtoa tai täydellinen sarja.Tuotetyyppi
Sovitin
Johtosarja, johon tämä johto myös kuuluu. Jos sarja on jo hankittu, johtoa ei tarvitse ostaa erikseen.Osa johtosarjaa
Perävaunun kaapelisarja

Soveltuvuus

Minkä merkkisen diagnoosilaitteen kanssa johto toimii. Yhden merkin johto ei yleensä sovi toisen merkin testeriin.Soveltuva diagnoosilaite
  • Jaltest
Mihin Jaltest Link -liitännän versioon johto sopii. Jotkin johdot toimivat vain uusimmassa V9-versiossa.Jaltest Link -versio
  • Link V8.1
  • Link V9
Mitä Jaltest-moduulia johdon käyttö edellyttää. Ilman oikeaa lisenssiä johto ei toimi.Jaltest-ohjelmistomoduuli
  • CV hyötyajoneuvot

Liitännät

Liitin, joka kytketään ajoneuvon tai koneen diagnoosiliitäntään. Sen tulee sopia täsmälleen.Liitäntä ajoneuvon puolella
7+7-napainen ISO 7638-1
Liitin diagnoosilaitteen tai liitännän puolella. Yleensä 16-nastainen OBD2-liitin.Liitäntä laitteen puolella
16-nastainen OBD2
Mitä tiedonsiirtolinjoja pitkin johto välittää signaalit. Ajoneuvon ja testerin on käytettävä samaa tiedonsiirtotapaa.Tiedonsiirto
  • CAN-bus
Millä käyttöjännitteellä johto toimii. Kuorma-autot ja perävaunut käyttävät yleensä 24 V.Jännite
24 V

Diagnoositoiminnot

Voitte nollata huoltoilmoituksen tai huoltovälin huollon jälkeen.Huollon nollaus

Mitat ja paino

Ohjausyksiköt
Perävaunun ABS/EBS
Viitenumero
JDC110A

Muut tekniset tiedot

Toepassing
Trailerdiagnose via CAN op ISO 7638-1
Lengte
22 tot 29 cm
Segment
Trailer
Onderdeel van kabelset
Trailer-kabelset (70002024)
