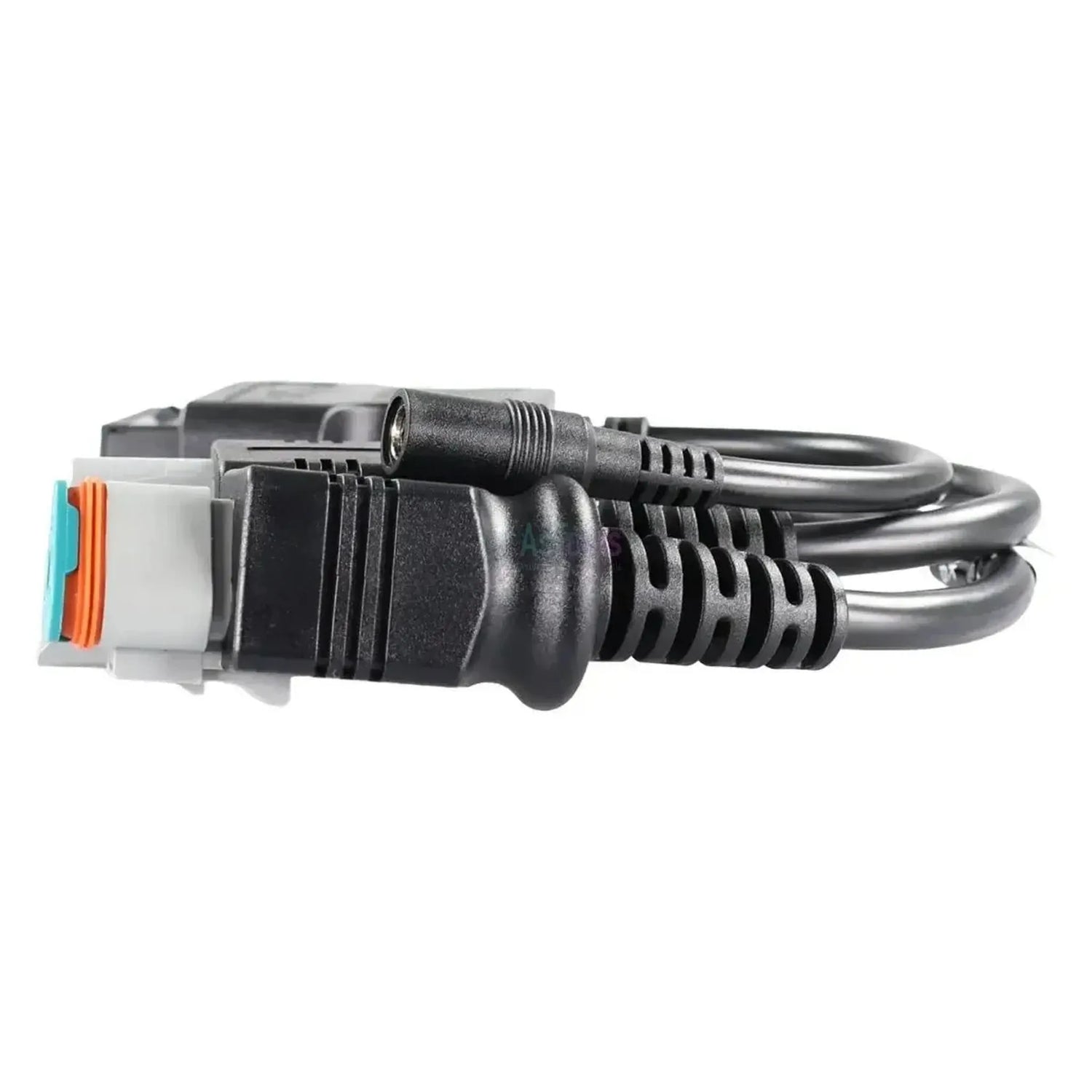

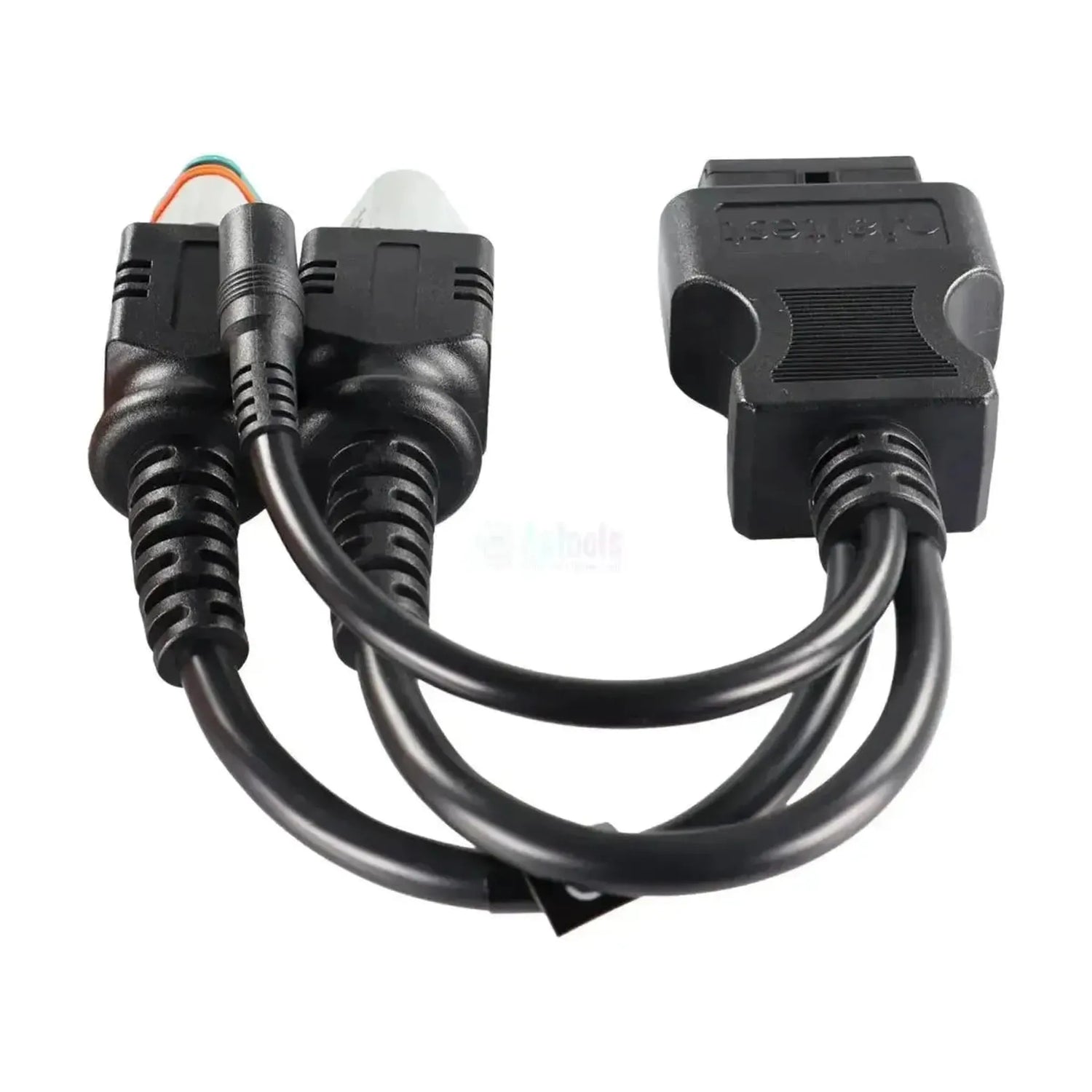

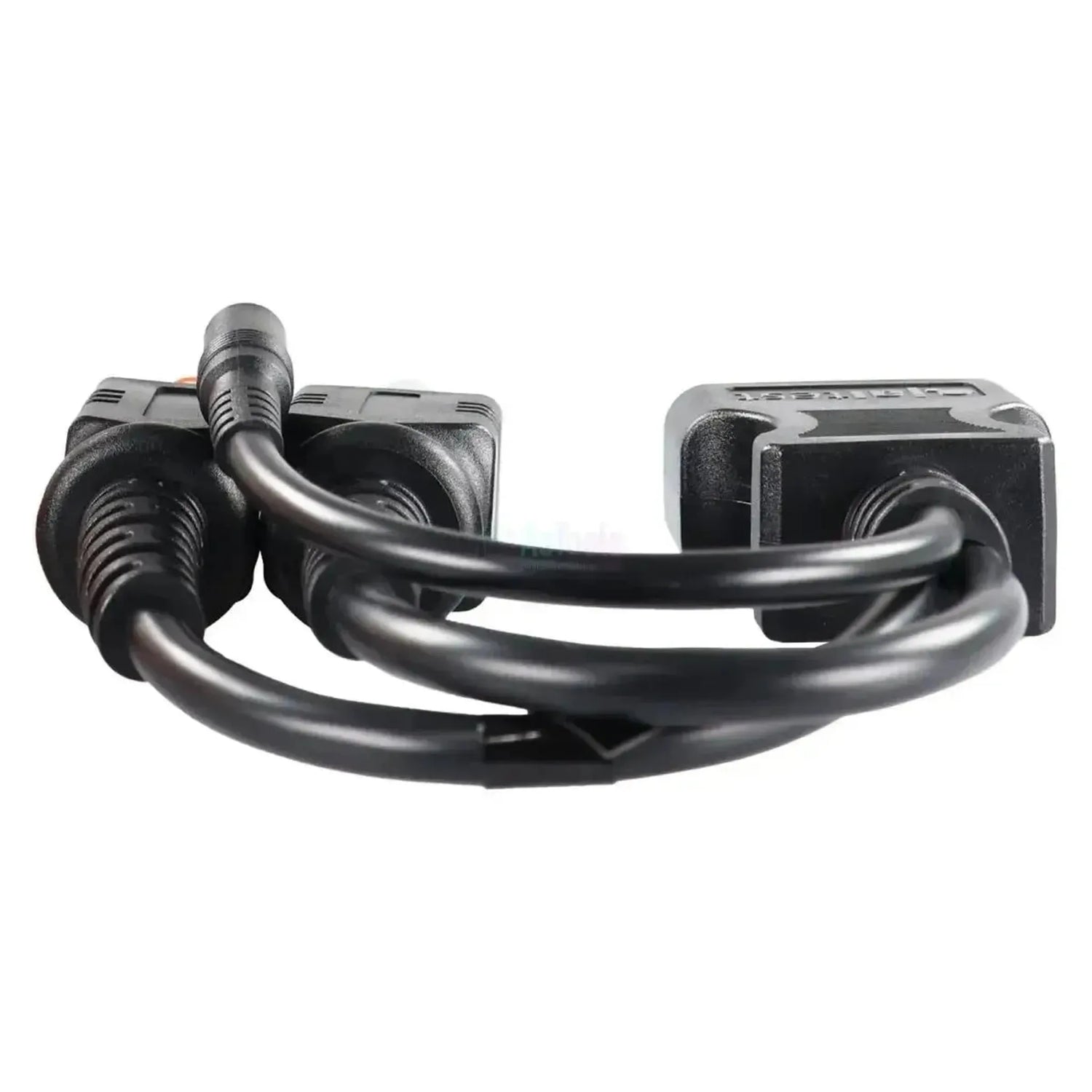

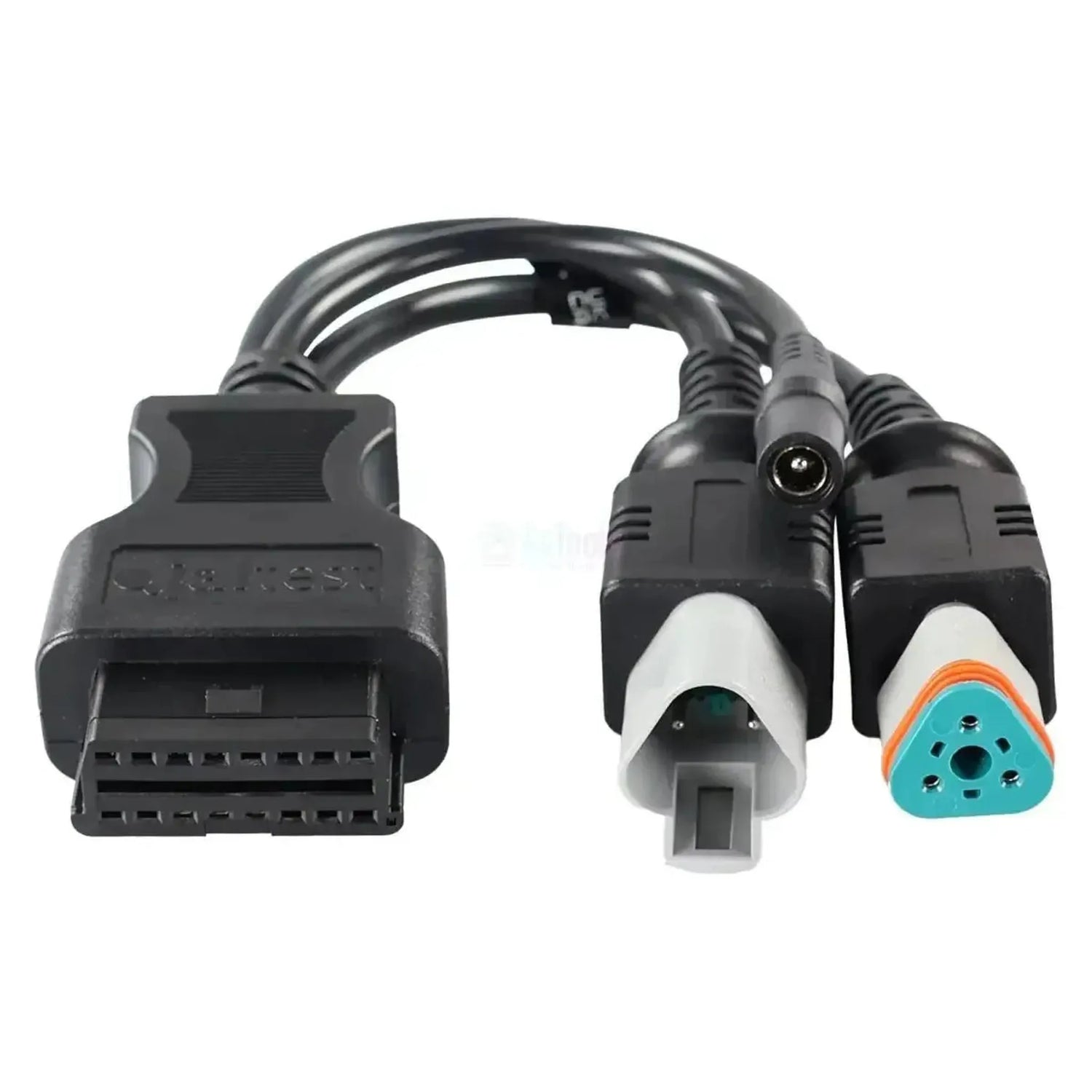

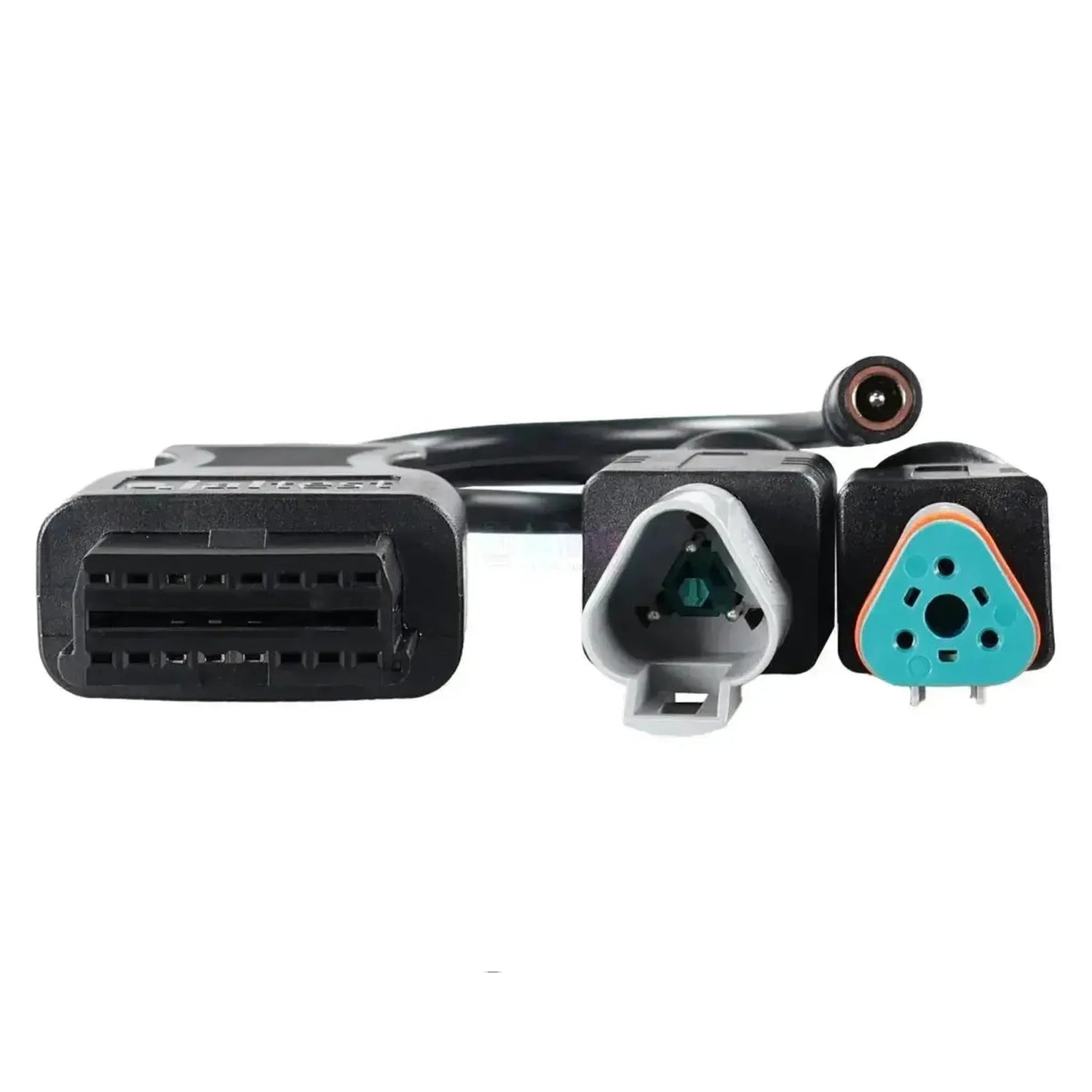

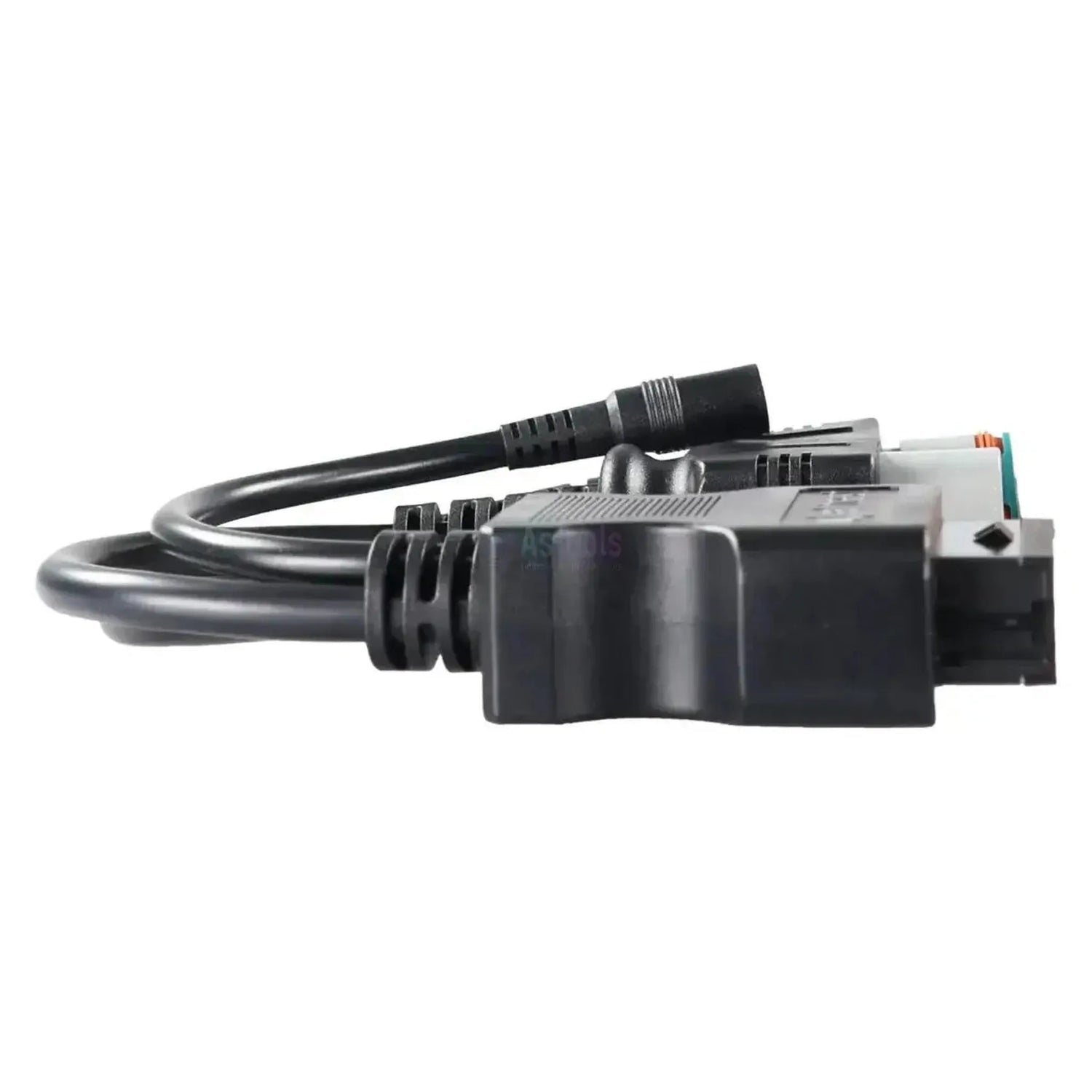

De Jaltest JDC216A9 wordt opgenomen in de doorgaande J1939-backbone van een voertuig en brengt die databus naar de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Uit het OBD2-huis komen drie takken: Een grijze 3-polige Deutsch-stekker met pennen, een bijbehorende 3-polige bus met turquoise borgwig en oranje afdichting, en een aparte voedingsplug. Het snoer is 28 tot 30 cm lang.
Doordat de mannelijke en de vrouwelijke helft er beide aan zitten, blijft de kabelstreng doorverbonden terwijl u meet. SAE J1939 is de CAN-standaard waarop motorregeling, remsysteem, transmissie en instrumentenpaneel van zware voertuigen communiceren. Omdat de norm ook de 3-polige koppelingen vastlegt, is de adapter merkonafhankelijk. De kabel is gemaakt voor de Jaltest Link V9 en valt onder Jaltest CV.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via de backbone komt u rechtstreeks op de J1939-bus. Wat u daar aantreft, is geen vaste lijst: Elke fabrikant hangt zijn eigen regeleenheden aan de bus, van een enkele motorregeling tot een compleet netwerk. Wat u kunt uitvoeren, volgt uit de Jaltest-module waaronder de machine valt.
Regeleenheden die u kunt benaderen
- Motorregeling: Gangbare deelnemer.
- Remregeling: Gangbare deelnemer.
- Transmissie: Gangbare deelnemer.
- Overige eenheden: Per machine en fabrikant.
Wat u kunt doen
- Foutcodes: Lezen en wissen na reparatie.
- Meetwaarden: Sensorwaarden live volgen.
- Componenten: Actuatoren aansturen en testen.
- Parameters en kalibraties: Waar Jaltest die aanbiedt.
- Onderhoudsresets: Waar Jaltest die aanbiedt.
- Bus intact: De machine blijft normaal werken.
Zo gebruikt u hem
- Koppeling zoeken: Volg de tweedraads bus langs het chassis.
- Backbone openen: Neem de 3-polige koppeling los.
- Aansluiten: Steek beide helften op de JDC216A9.
- Voeding en Link: Sluit de voedingsplug en de OBD2-kant aan.
- Uitlezen: Kies merk en model in de juiste module.
Compatibele voertuigen en toepassingen
Bepalend is de koppeling in de backbone, niet het merk. De adapter past op elk bedrijfs- of werkvoertuig waarvan de J1939-backbone met 3-polige Deutsch-koppelingen is opgebouwd. Omdat de norm de connector voorschrijft en niet de fabrikant, past dezelfde adapter over merken heen.
Toepassing:
- Bedrijfs- en werkvoertuigen: Met een J1939-backbone met 3-polige inline-koppelingen.
- Alle fabrikanten van deze open standaard: De norm legt de bus en de connector vast, niet het merk.
- Machines zonder aparte diagnoseaansluiting: Waar de backbone het enige aanknopingspunt is.
Verpakkingsinhoud
- 1x Jaltest (JDC216A9) | 3+3-pins J1939 - 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig
Tekniset tiedot
Yleistiedot
- Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
- Jaltest
- Tuotteen tyyppi: erillinen välijohto, sovitin ilman johtoa tai täydellinen sarja.Tuotetyyppi
- Välijohto
Soveltuvuus
- Minkä merkkisen diagnoosilaitteen kanssa johto toimii. Yhden merkin johto ei yleensä sovi toisen merkin testeriin.Soveltuva diagnoosilaite
- Jaltest
- Mihin Jaltest Link -liitännän versioon johto sopii. Jotkin johdot toimivat vain uusimmassa V9-versiossa.Jaltest Link -versio
- Link V9
- Mitä Jaltest-moduulia johdon käyttö edellyttää. Ilman oikeaa lisenssiä johto ei toimi.Jaltest-ohjelmistomoduuli
- CV hyötyajoneuvot
Liitännät
- Liitin, joka kytketään ajoneuvon tai koneen diagnoosiliitäntään. Sen tulee sopia täsmälleen.Liitäntä ajoneuvon puolella
- 3+3-napainen J1939
- Liitin diagnoosilaitteen tai liitännän puolella. Yleensä 16-nastainen OBD2-liitin.Liitäntä laitteen puolella
- 16-nastainen OBD2
- Mitä tiedonsiirtolinjoja pitkin johto välittää signaalit. Ajoneuvon ja testerin on käytettävä samaa tiedonsiirtotapaa.Tiedonsiirto
- SAE J1939
Mitat ja paino
- Ohjausyksiköt
- Ohjausyksiköt J1939-väylässä
- Viitenumero
- JDC216A9
Muut tekniset tiedot
- Toepassing
- Diagnose via de J1939-backbone van bedrijfs- en werkvoertuigen
- Lengte
- 28 - 30 cm
- Segment
- Bedrijfs- en Werkvoertuig
- Nodig om te gebruiken
- Jaltest Link V9 met OBD2-diagnosekabel, Jaltest-software met licentie voor Jaltest CV
