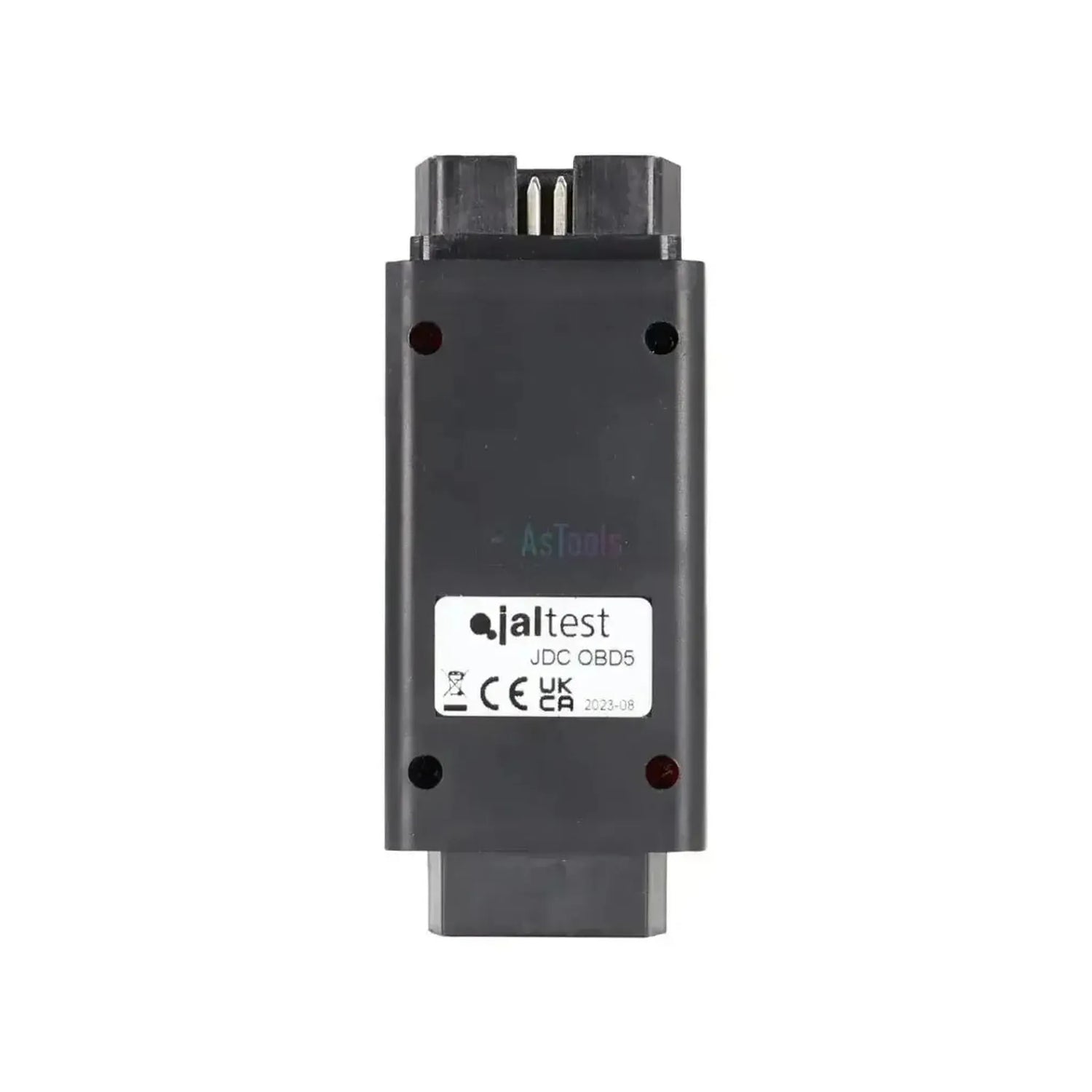

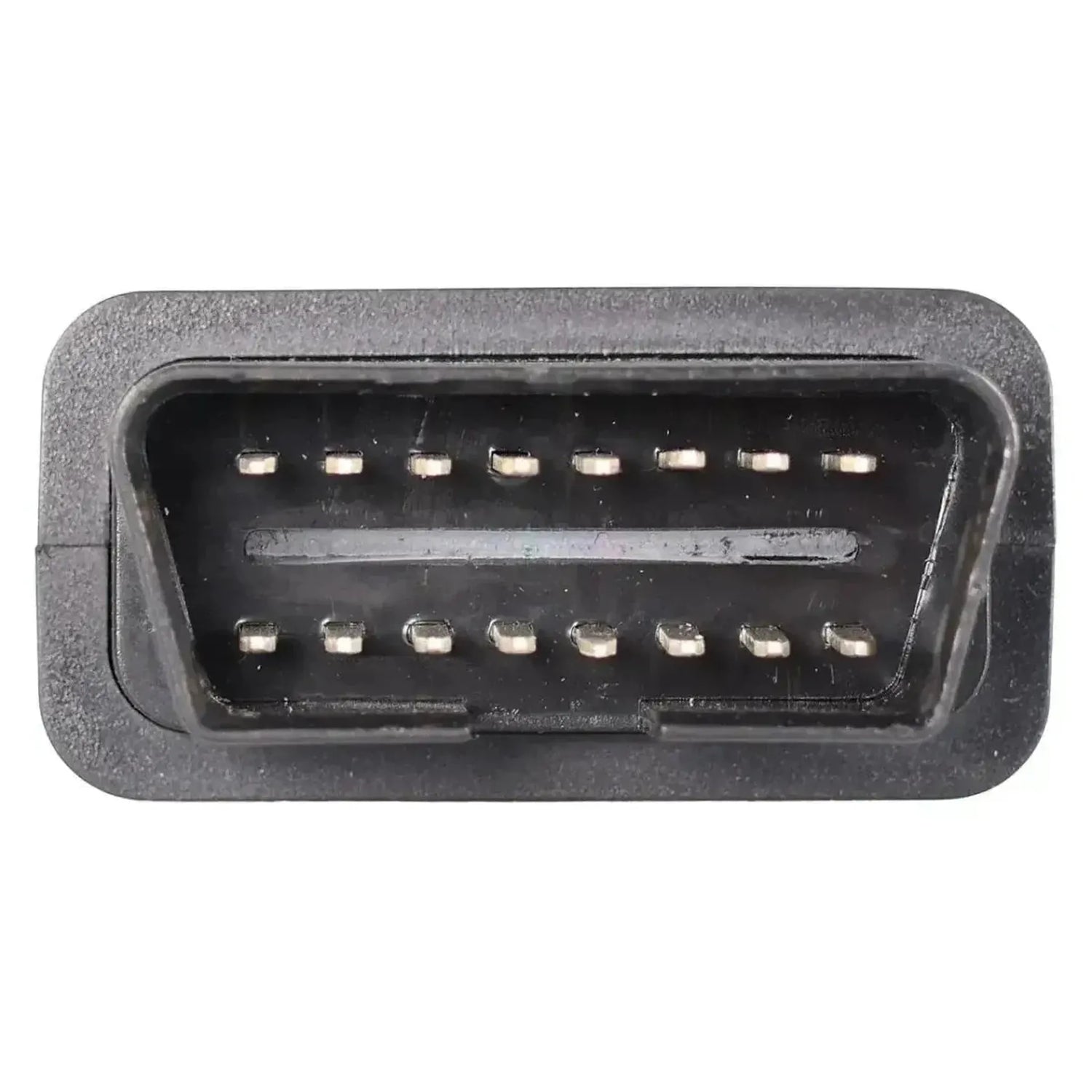

De Jaltest JDCOBD5 verlegt binnen de 16-pins OBD2-stekker het signaal van pen 1 naar pen 15. Het is een gesloten kunststof behuizing van 11,5 cm met aan de voorzijde een 16-pins OBD2-stekker met pennen. Aan de achterzijde gaat de 16-pins OBD2-diagnosekabel erin. De witte sticker draagt het opschrift JDC OBD5.
In de OBD2-norm is pen 15 de plaats van de L-lijn, terwijl pen 1 is vrijgelaten voor eigen gebruik door de fabrikant. Niet elk merk houdt zich aan die indeling. Deze uitvoering is bedoeld voor voertuigen met de diagnoselijn op pen 1. Het signaal gaat naar pen 15, zodat de Jaltest Link het vindt waar hij het zoekt. Daarna leest u foutcodes, bekijkt u live meetwaarden en voert u actuatortests uit.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze omvormer benadert u met de Jaltest-software de regeleenheden achter een aansluiting waarvan de diagnoselijn op de verkeerde pen ligt. Aan de communicatie zelf verandert niets; alleen de plaats van het signaal in de stekker verschuift. Wat er in beeld komt, volgt uit de Jaltest-dekking voor dat voertuig.
Wat de omvormer doet
- Voertuigzijde: Diagnoselijn op pen 1.
- Interfacezijde: Signaal op pen 15, volgens de norm.
- Regeleenheden: Volgens de Jaltest-dekking.
- Lengte: 11,5 cm extra tussen stekker en kabel.
Wat u kunt doen
- Foutcodes: Lezen en wissen.
- Live data: Meetwaarden volgen.
- Actuatortests: Componenten aansturen.
- Service: Resets en kalibraties.
Zo gebruikt u hem
- Pennen nagaan: Kijk of positie 1 bezet is en positie 15 leeg.
- Omvormer plaatsen: Steek de JDCOBD5 in de diagnoseaansluiting.

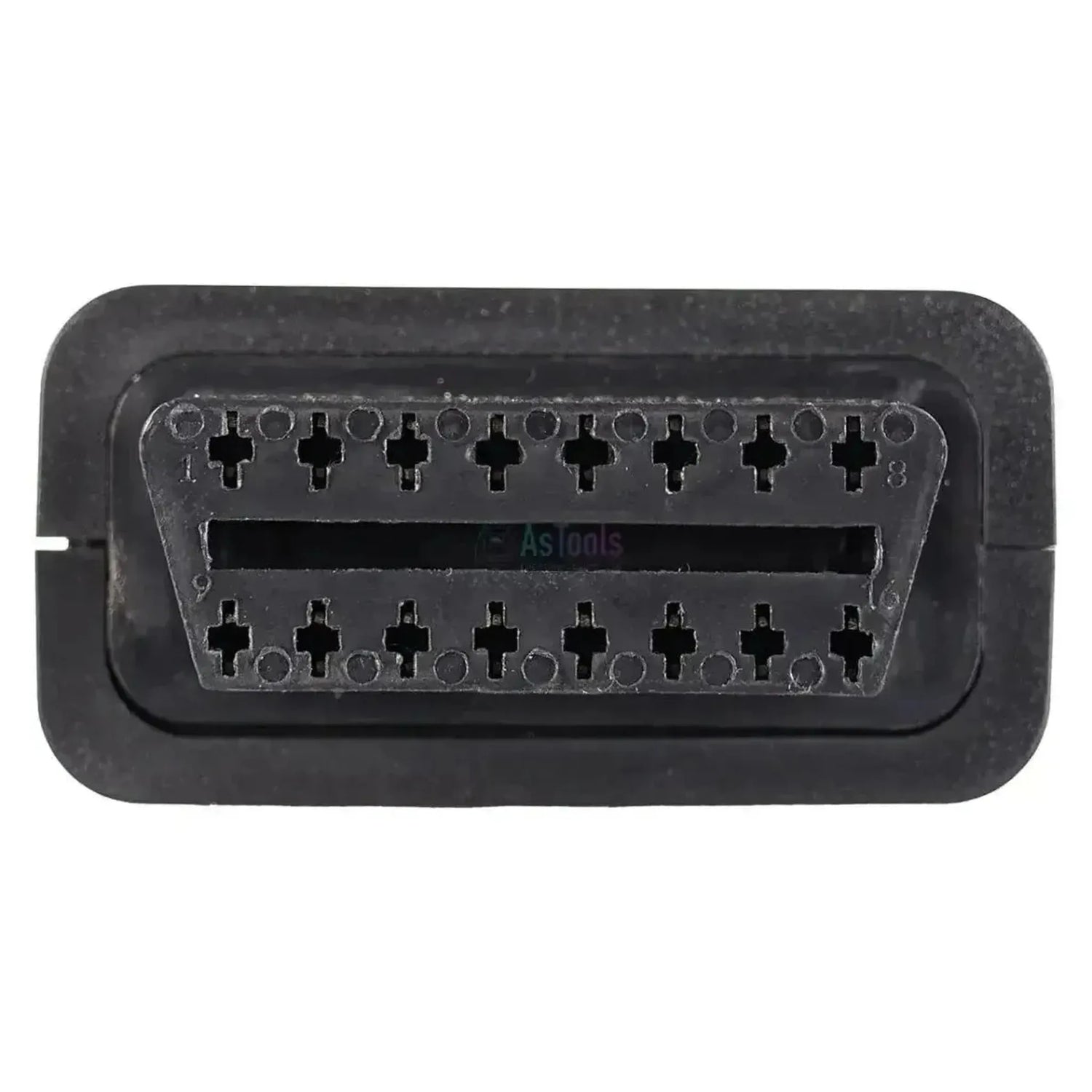

- Kabel aansluiten: Steek de 16-pins OBD2-diagnosekabel aan de achterzijde in.
- Software starten: Open Jaltest CV en verbind de Jaltest Link.
- Uitlezen: Kies het voertuig en lees de regeleenheden uit.
Compatibele voertuigen en toepassingen
Bepalend is de pen waarop de diagnoselijn ligt, niet het merk. Deze uitvoering is niet aan een fabrikant gebonden. Hij hoort bij elke 16-pins aansluiting waarin positie 1 is bezet en positie 15 leeg blijft, en dat ziet u aan het voertuig zelf.
Zo stelt u het vast:
- Kijk in de aansluiting: Draagt positie 1 een pen en is positie 15 leeg, dan past deze uitvoering.
- Herkenbaar geval: De kabel klikt vast en de ontsteking staat aan, maar de Jaltest Link vindt niets.
- Buiten bereik: Aansluitingen waarvan de diagnoselijn op een andere vrije pen ligt.
- Segment: Bedrijfsvoertuig, binnen de module Jaltest CV.
Verpakkingsinhoud
- 1x Jaltest (JDCOBD5) | 16-pins OBD2 Converter Adapter (Pin 1 - Pin 15) | Bedrijfsvoertuig
Tekniset tiedot
Yleistiedot
- Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
- Jaltest
Soveltuvuus
- Minkä merkkisen diagnoosilaitteen kanssa johto toimii. Yhden merkin johto ei yleensä sovi toisen merkin testeriin.Soveltuva diagnoosilaite
- Jaltest
- Mihin Jaltest Link -liitännän versioon johto sopii. Jotkin johdot toimivat vain uusimmassa V9-versiossa.Jaltest Link -versio
- Link V8.1
- Link V9
- Mitä Jaltest-moduulia johdon käyttö edellyttää. Ilman oikeaa lisenssiä johto ei toimi.Jaltest-ohjelmistomoduuli
- CV hyötyajoneuvot
Liitännät
- Liitin, joka kytketään ajoneuvon tai koneen diagnoosiliitäntään. Sen tulee sopia täsmälleen.Liitäntä ajoneuvon puolella
- 16-napainen OBD
- Liitin diagnoosilaitteen tai liitännän puolella. Yleensä 16-nastainen OBD2-liitin.Liitäntä laitteen puolella
- 16-nastainen OBD2
Diagnoositoiminnot
- Näette antureiden todelliset mittausarvot ajoneuvon käydessä. Hyödyllinen vikojen jäljittämisessä.Reaaliaikaisten tietojen katselu
- Kyllä
- Voitte käyttää osia itse testataksenne, ovatko ne rikki. Se vähentää vianetsintää.Komponenttien ohjaus
- Kyllä
Mitat ja paino
- Johdon pituus. Pidempi johto antaa enemmän liikkumavaraa, kun liitäntä on vaikeasti tavoitettavissa.Johdon pituus
- 11,5 cm
- Viitenumero
- JDCOBD5
Muut tekniset tiedot
- Type
- OBD2-omvormer (penverlegging pen 1 naar pen 15)
- Toepassing
- Voertuigen met de diagnoselijn op pen 1 in plaats van pen 15
- Aansluiting voertuigzijde
- 16-pins OBD2 met pennen, diagnoselijn op pen 1
- Aansluiting interfacezijde
- 16-pins OBD2 volgens de norm, signaal op pen 15
- Segment
- Bedrijfsvoertuig
