AsTools  |  SKU: A0119

ELS27 | Diagnostiikkakaapeli

5,0 1 arvostelu
€26,95 alv:n kanssa
€22,27 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

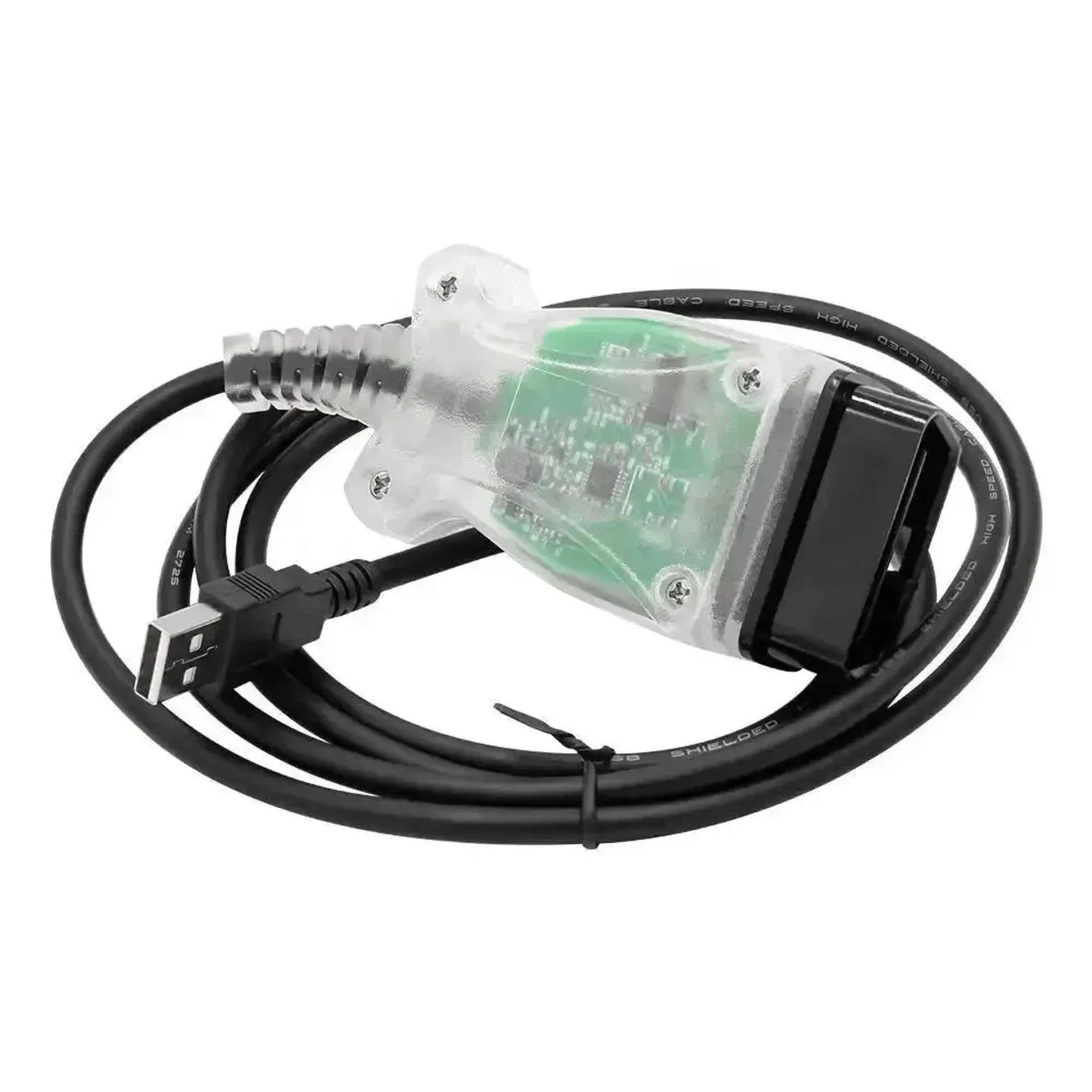

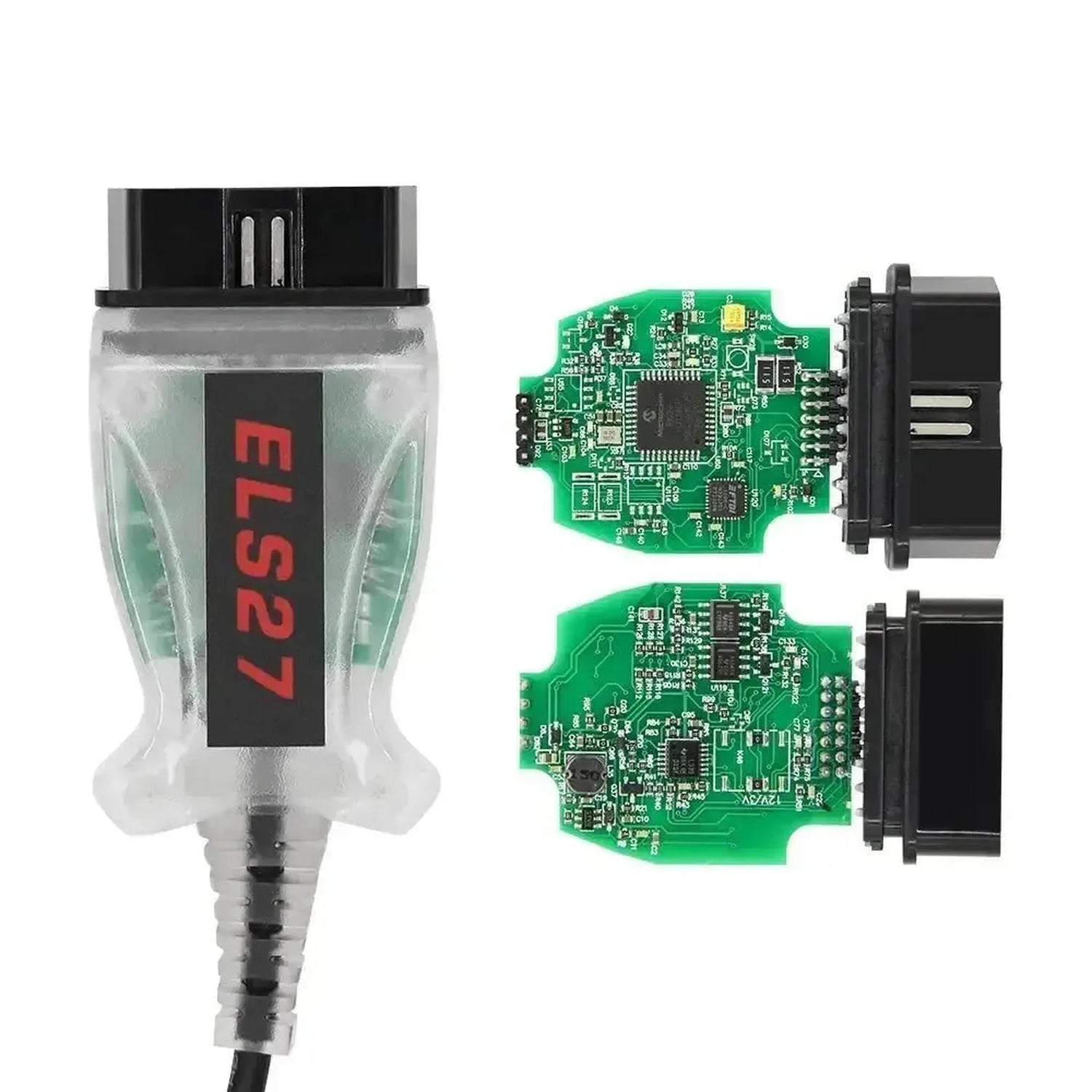

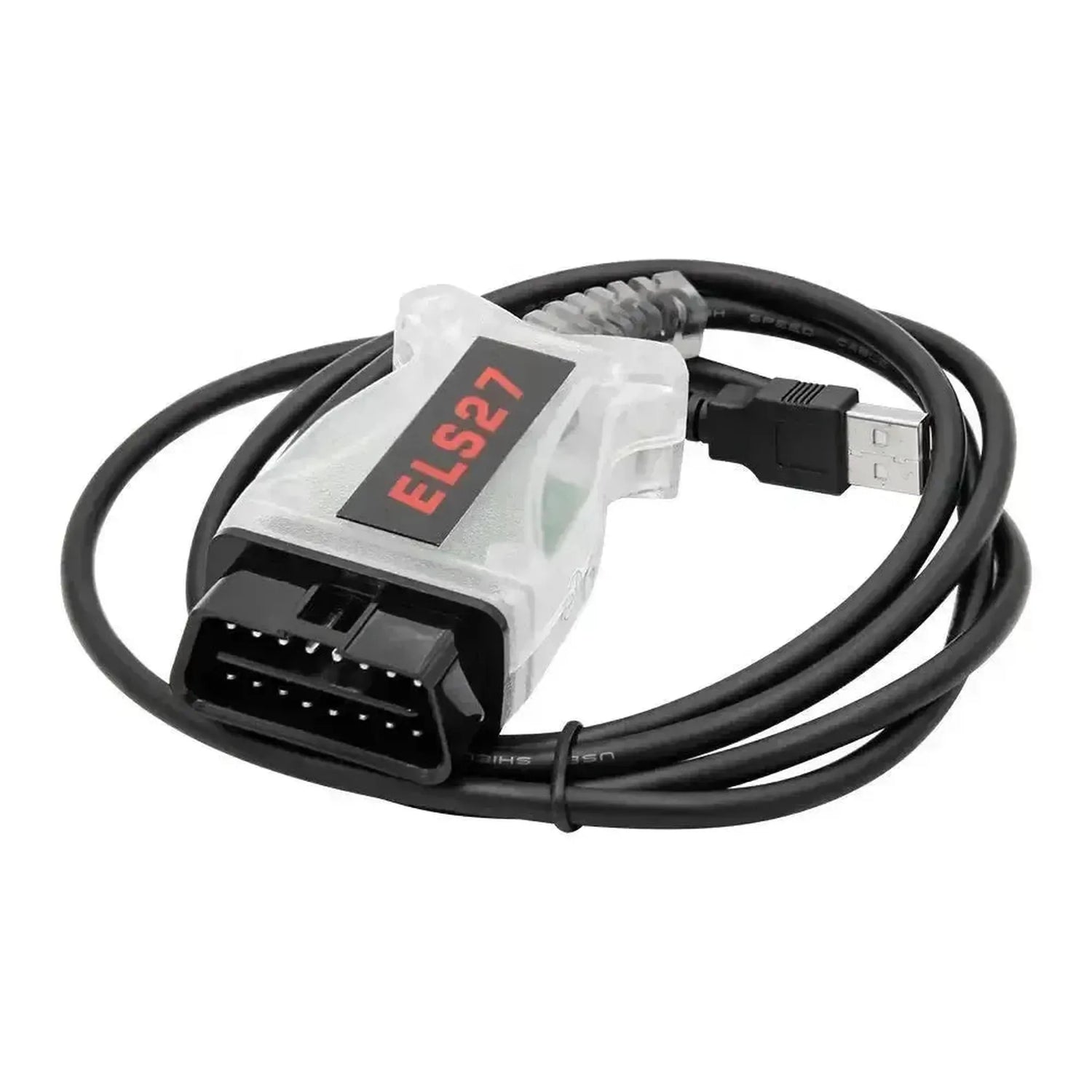

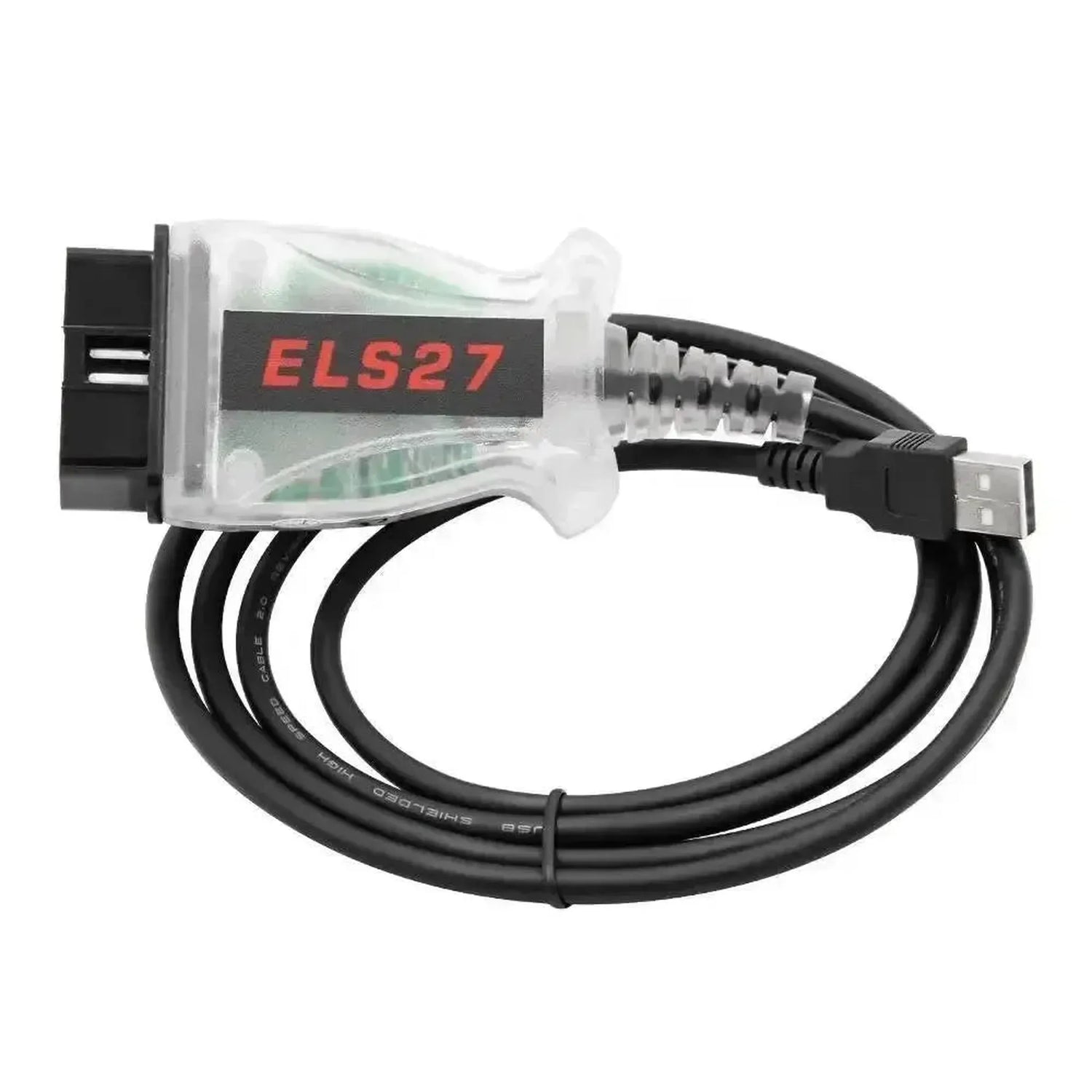

ELS27-liitäntäkaapeli on kehittynyt diagnostiikkaväline, joka muodostaa suoran yhteyden ajoneuvon OBD2-porttiin ja tietokoneen tai kannettavan tietokoneen USB-liitäntään. Kaapeli on suunniteltu erityisesti perusteellista diagnostiikkaa, moduulin koodausta ja aktiivista ohjelmointia varten pääasiassa ajoneuvoille, joissa on erillisen CAN-väylän arkkitehtuuri. Liitäntä muodostaa vakaan, langallisen yhteyden ajoneuvojen verkkojen ja PC-pohjaisen diagnostiikkaohjelmiston välille, jolloin diagnostiikka-asentajat ja korjaamot saavat suoran pääsyn ajoneuvon hallintaelektroniikkaan.

Käytön aikana ELS27 lukee tietoja eri tiedonsiirtoprotokollien kautta, jolloin liitäntä vaihtaa automaattisesti standardin HS-CAN (High Speed) ja spesifin MS-CAN (Medium Speed) välillä. Toisin kuin vertailukelpoisia liitäntöjä, fyysistä kytkintä ei tarvita; sisäinen mikrokontrolleri hoitaa reititykseen kokonaan itsenäisesti. Tämä varmistaa häiriöttömän tiedonsiirron ohjelmistoihin, kuten FORScan. Integroidun STN-piirin korkea siirtonopeus takaa nopean ja virheetön kaksisuuntaisen tietoliikennöinnin, mikä on kriittistä konfiguraatiotietojen turvallisessa kirjoittamisessa tai hallintamoduulien päivityksessä.

VAHVUUDET

✔ Automaattinen protokollanvaihtelu HS-CAN ja MS-CAN välillä ilman fyysisen kytkimen käyttämistä.
✔ Varistaan tehokkaan STN-piirin avulla, mikä johtaa huomattavasti korkeampiin siirtonopeuksiin ja luotettavampaan tiedonsiirtoon verrattuna perinteisiin ELM327-piireihin.
✔ Tarjoaa saumattoman integraation ja täydellisen tuen erikoisohjelmistoille, kuten FORScan, ELMConfig ja FoCCCus.
✔ Tukee paitsi diagnostiikkaa myös aktiivista moduulin koodausta ja AS-BUILT-tietojen muokkausta.

HUOMIOITAVAA

✕ Fyysinen USB-kaapeliyhteys rajoittaa teknikkon liikkumavapautta ajoneuvon ympärillä ja sisällä verrattuna langattomaan liitäntään.
✕ Kehittyneet koodaus- ja ohjelmointitoiminnot ovat saatavissa vain Windows-käyttöjärjestelmän kautta; mobiililaitteet eivät tue näitä tehtäviä.
✕ Kaapeli toimii passiivisena laitteistona; erityiset muutokset saattavat vaatia maksullisen ohjelmistolisenssit (kuten laajennetun FORScan-lisenssin).

Sovellukset ja toiminnot

ELS27 tarjoaa laajat mahdollisuudet ajoneuvojen diagnostiikkaan, erityisesti Fordin ja Mazdain verkkearkkitehtuurille. Käytetystä ohjelmistosta riippuen liitäntä mahdollistaa seuraavat toiminnot:

  • Virhekoodien (DTC) lukeminen ja poistaminen: Valmistajille ominaisesti koodittujen häiriökoodien haku ja nollaus kaikista moduuleista, kuten moottorin hallinnasta, vaihteistosta, ABS-järjestelmästä ja mittarista.
  • Reaaliaikaisen tiedon analysointi: Sensorin tietojen ja PID-arvojen reaaliaikainen valvonta, kuten injektorin paineet, turbon arvot ja pakokaasun lämpötilat, mikä on kriittistä häiriön diagnoosissa käynnissä olevalla moottorilla.
  • Huollon palautukset (Service Functions): Säännöllisten huoltoihin liittyvien toimintojen suorittaminen, kuten akun hallintajärjestelmän (BMS) palautus akun standardisoinnin jälkeen tai ohjauskulmantunnistimen kalibrointi.
  • Aktiivinen komponenttien testaus: Kaksisuuntainen ohjaus, jonka avulla teknikko voi tilapäisesti aktivoida fyysisiä komponentteja (kuten tuulettimia, polttoainepumppuja ja EGR-venttiileja) toiminnan varmentamiseksi.

Erityistoiminnot ja mahdollisuudet

STN-piirin ja usean CAN-väylän tuen ansiosta ELS27 voi suorittaa monimutkaisia muutoksia, jotka eivät ole mahdollisia tavallisilla OBD2-skannauksilla.

  • AS-BUILT-tietojen ohjelmointi: Heksadesimaalimuotoisten tehdasasetusten (AS-BUILT) lukeminen, muokkaaminen ja kirjoittaminen, jotta voidaan vapauttaa tai poistaa käytöstä tiettyjä ajoneuvojen varusteita ja lisävarusteita.
  • Automaattinen MS-CAN-tunnistus: Saumaton ja ohjelmistovarainen pääsy Medium Speed CAN-väylään, jolloin pääsy saavutetaan mukavuus- ja viihdemoduuleihin ilman manuaalista väliintuloa.
  • Moduulin alustaminen ja sovitus: Uusien elektronisten ohjausyksiköiden (ECU) yhdistäminen tai perehdyttäminen, kun ne on fyysisesti vaihdettu ajoneuvoon.
  • DPF-regenerointi ja sovitusarvojen poistaminen: Pakotetun hiukkassuodattimen regeneroinnin käynnistys ja opittujen sovitusarvojen nollaus polttoaineen ja vaihteiston hallintamoduuleista.

Yhteensopivat ajoneuvot

Liitäntäkaapeli on suunniteltu kommunikoimaan ensisijaisesti ajoneuvoihin, jotka käyttävät Fordin erillisiä CAN-protokollia. Kaapeli voidaan käyttää myös vakio OBD2-liitäntänä muille merkeille.

Ford:

  • Focus (MK2 / MK3 / MK4): (2004 - tähän saakka)
  • Mondeo (MK4 / MK5): (2007 - tähän saakka)
  • Fiesta (MK6 / MK7 / MK8): (2002 - tähän saakka)
  • Transit / Transit Custom: (2006 - tähän saakka)
  • Kuga / Puma / Ranger: (Kaikki CAN-tukea sisältävät mallit)

Mazda:

  • Mazda 2, 3, 5, 6: (Rakennusvuosina CAN-väylän tiedonsiirto, noin vuodesta 2004)
  • CX-3, CX-5, CX-7: (Kaikki sukupolvet)

Lincoln & Mercury:

  • Eri mallit: (Kaikki Fordin arkkitehtuuriin perustuvat mallit ja varustetaan J1962 OBD2-portilla)

Yhteensopiva ohjelmisto ja käyttöjärjestelmät

ELS27:n laitteisto tarjoaa vain viestintäsillan; varsinaista toimivuutta varten käyttäjän on käytettävä kolmannen osapuolen diagnostiikkaohjelmistoja.

Yhteensopiva ohjelmisto:

  • FORScan: Perusteelliseen diagnostiikkaan, virhekoodien poistamiseen, kaksisuuntaisiin testeihin ja AS-BUILT-ohjelmointiin (Ford, Mazda, Lincoln).
  • ELMConfig: Moduulin konfiguraatioiden muokkaamiseen erityisesti Fordin Focus MK2:lla, C-Maxilla ja Kuga MK1:llä.
  • FoCCCus: Erikoistunut työkalu Fordin Focus MK3:n konfiguraatio- ja verkkosovituksiin.

Käyttöjärjestelmät:

  • Windows: Yhteensopiva Windows 7, 8, 10 ja 11 kanssa. (Oikeat FTDI- tai Prolific USB-ajurit ovat vaaditaan COM-portin määrittelyä varten).
💡
Hyvä tietää: Kun kirjoitat AS-BUILT-konfiguraatioita tai opettelet moduuleita, varmista aina, että ajoneuvoon on kytketty ulkoinen, vakautettu akkulaturi. Alikulutus kirjoitusprosessin aikana voi johtaa korruptoituihin moduuleihin.

Pakkauksen sisältö

  • 1x ELS27 | Liitäntäkaapeli
  • 1x CD tai latauslinkki perus USB-ajureille (toimittajasta riippuen)

Tekniset tiedot

Spesifikaatio Kuvaus
Tuotteen valmistaja ELS27
Tuotteen malli STN V3 / V4 (laitteiston versiosta riippuen)
Ajoneuvon liitäntä 16-nastainen OBD2 (J1962)
Tietokoneen liitäntä USB Type-A

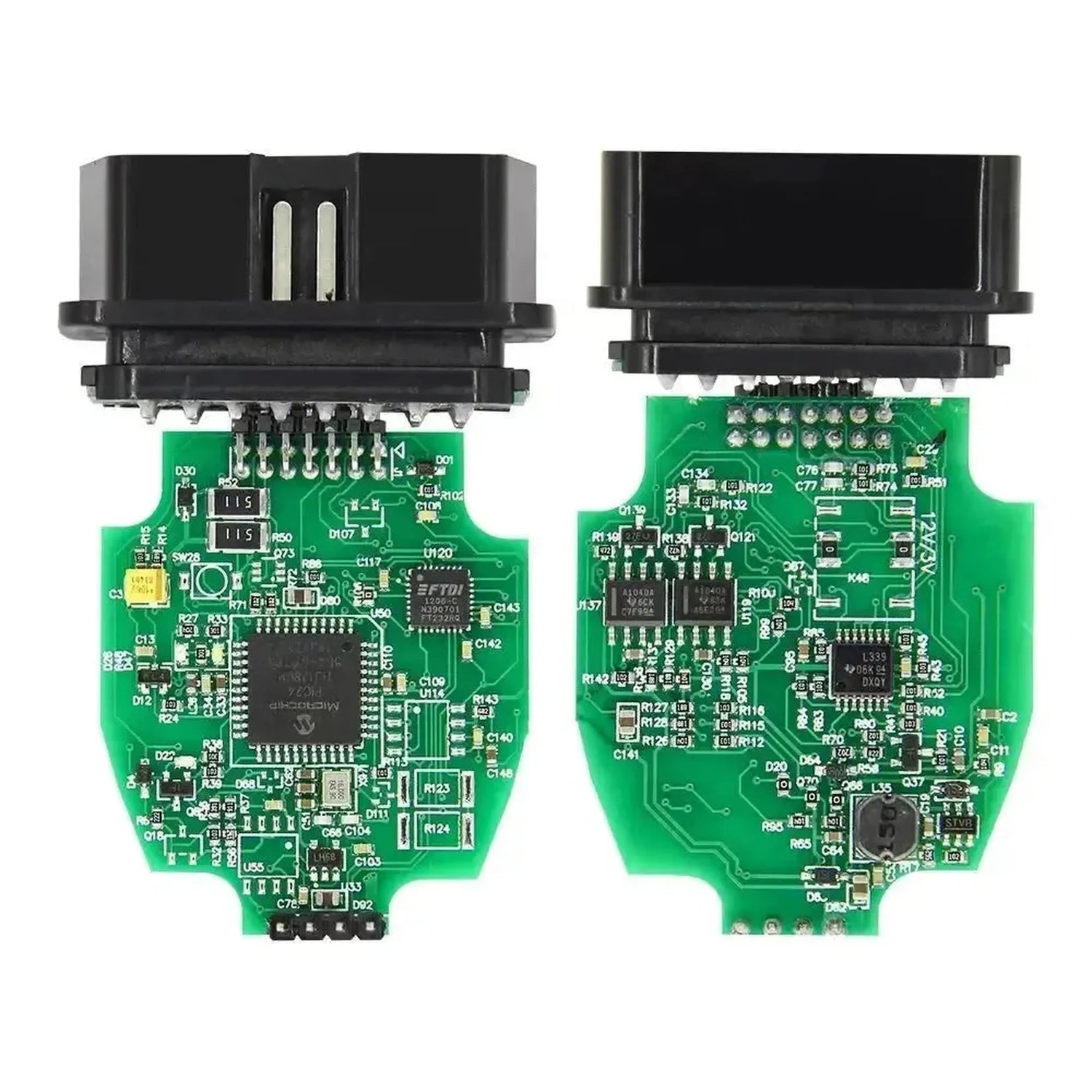

Sisäinen sirujoukko STN1170 / STN2120 (tai vastaava STN-arkkitehtuuri)
CAN-bus-tuki Automaattinen vaihtaminen HS-CAN:n ja MS-CAN:n välillä
Tuetut protokollat HS-CAN, MS-CAN, J1850 PWM, ISO 9141, ISO 14230 (KWP2000), ISO 15765
Suurin baudinopeus Enintään 8 Mbps (ohjelmiston asetuksista riippuen)
Virtalähde 12V, syötetty ajoneuvon OBD2-portista
