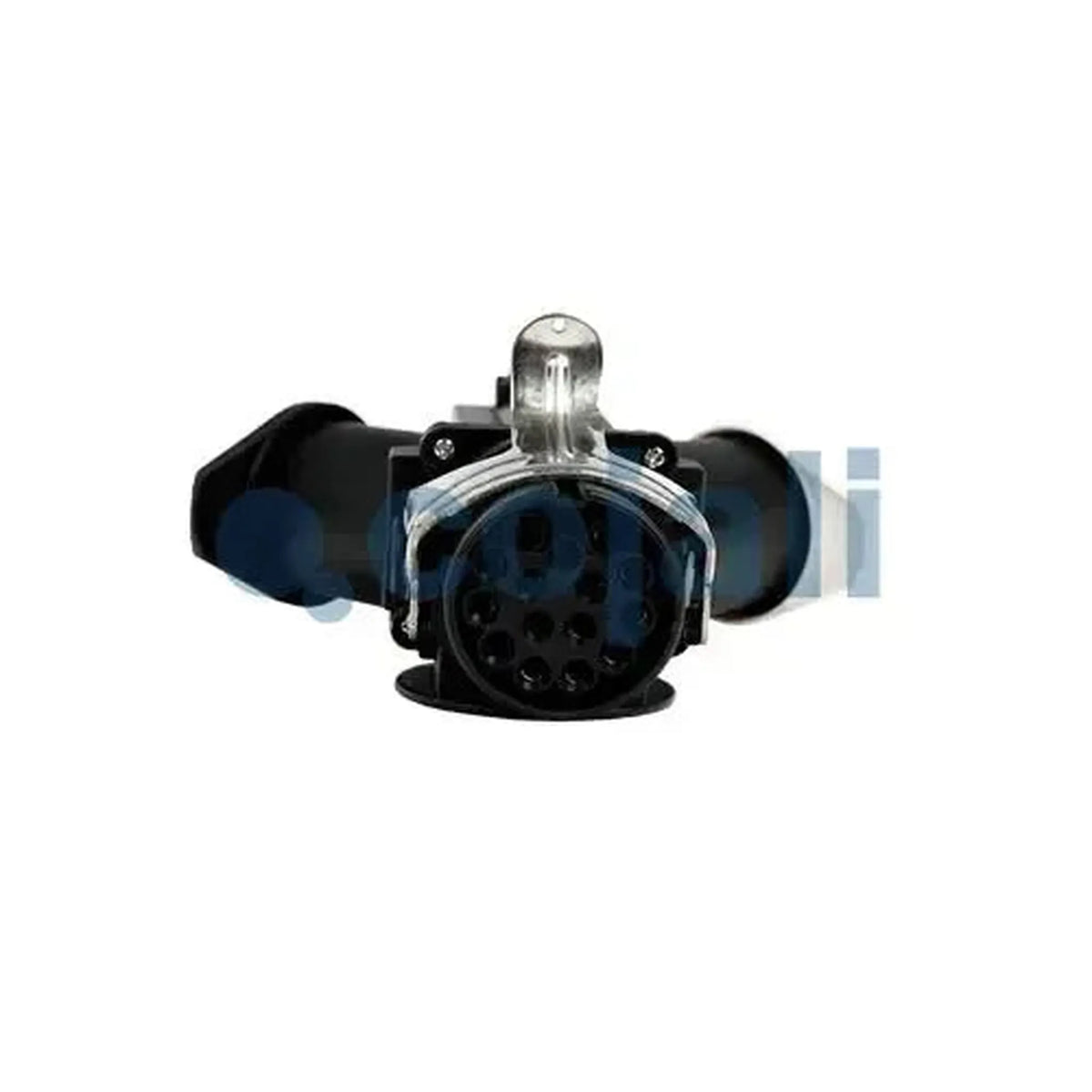

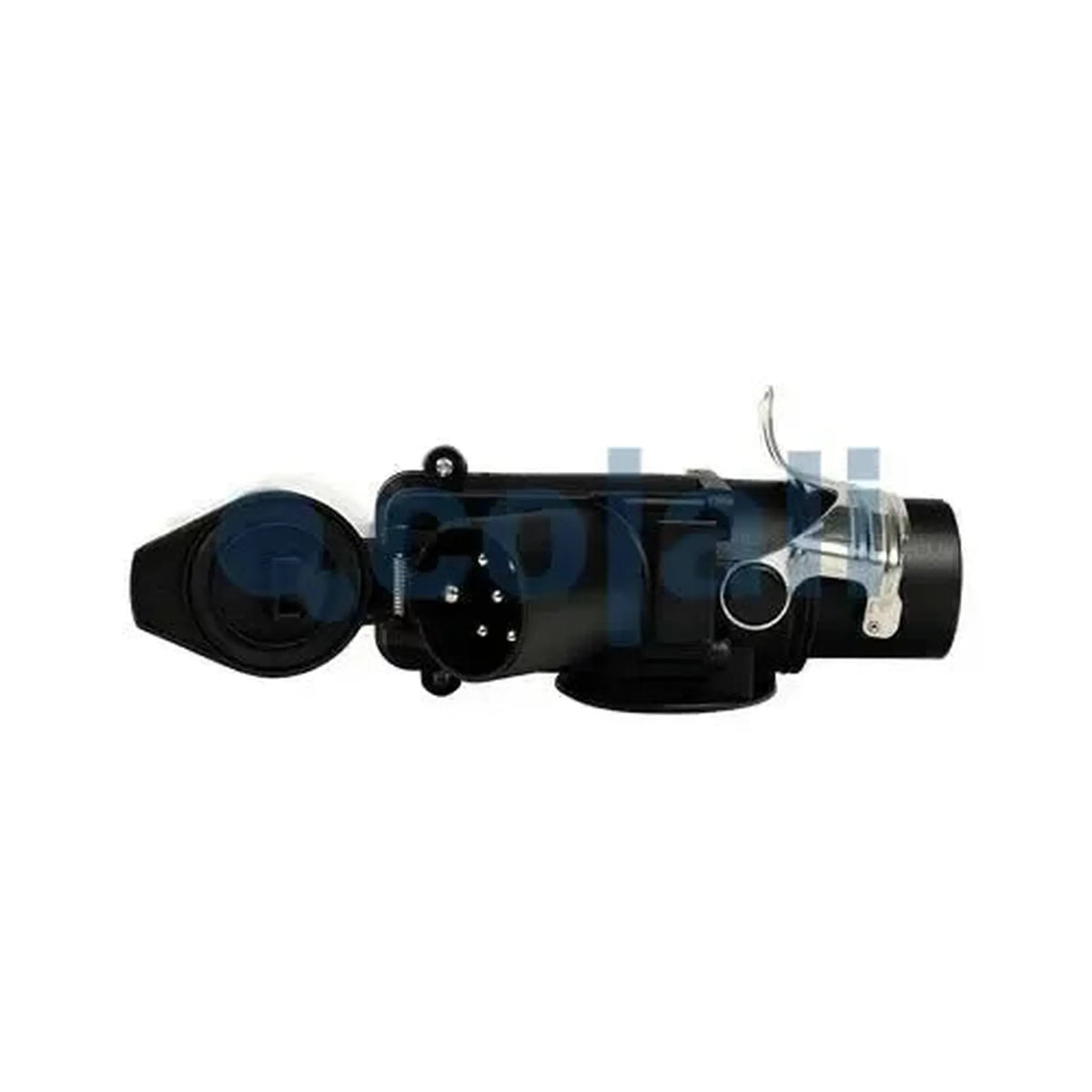

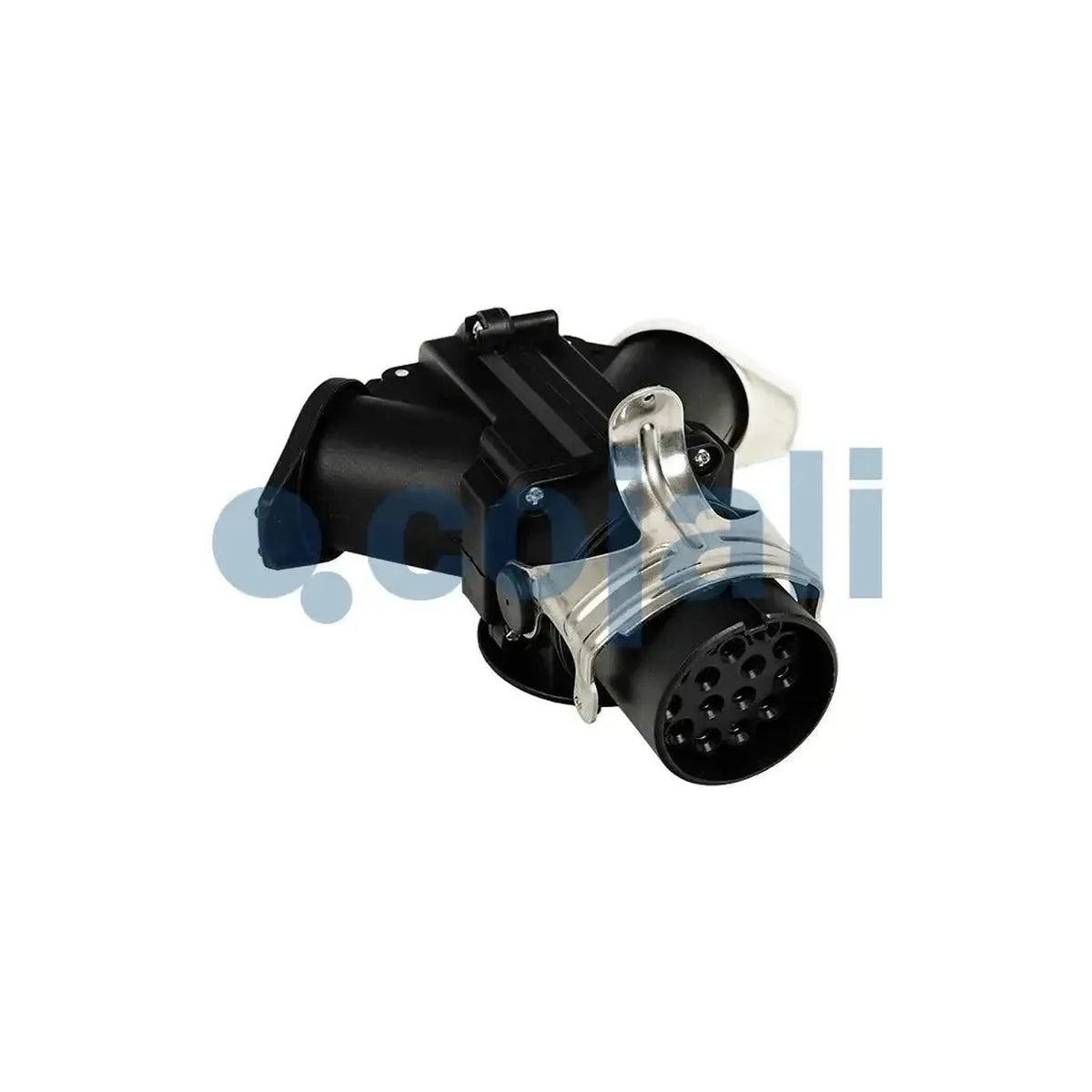

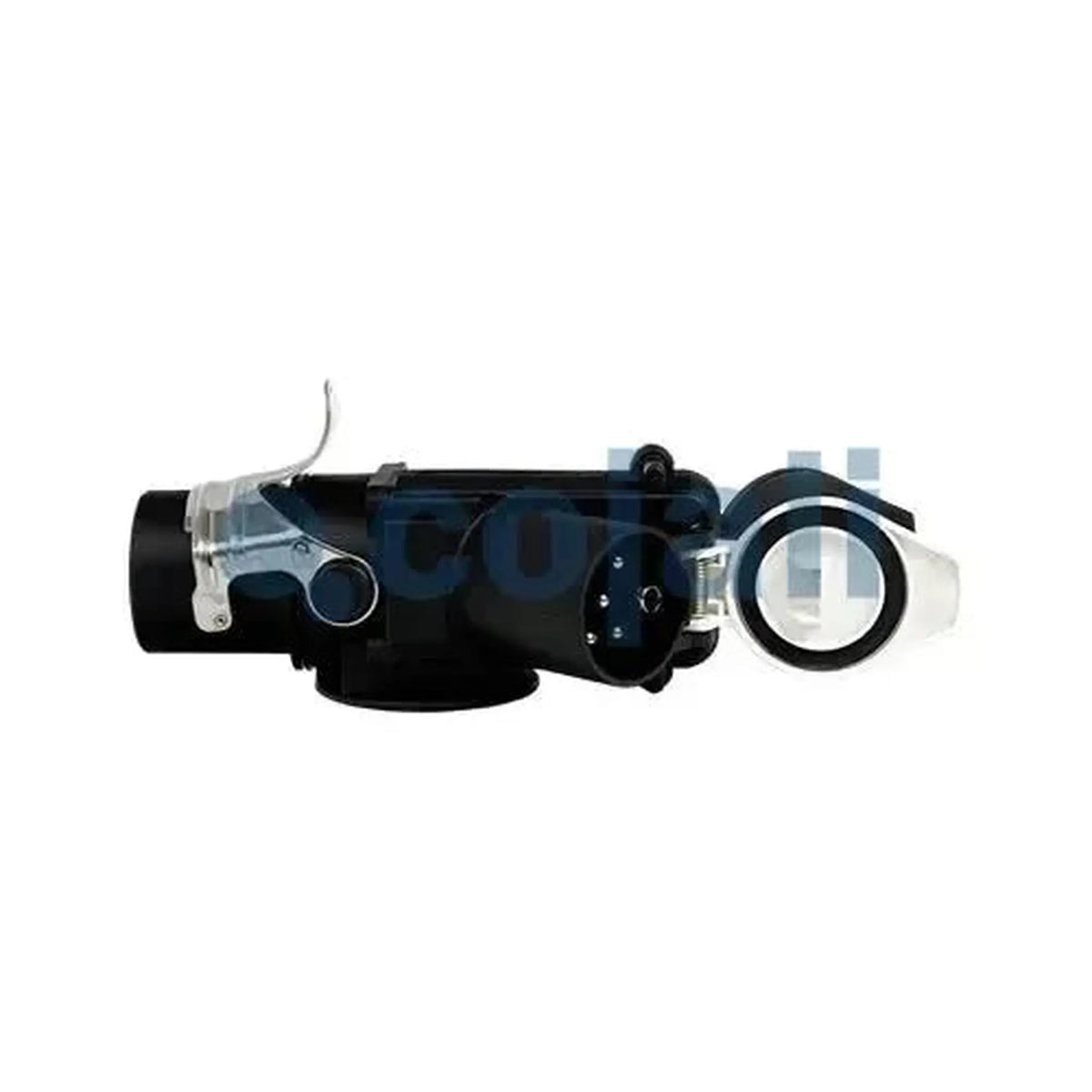

De Cojali 2260110 is een spiraaladapter met aan de ene kant een 15-pins aansluiting (ISO 12098) en aan de andere kant twee 7-pins stekkers (male): Een Type S (ISO 3731, wit) en een Type N (ISO 1185, zwart). Cojali bestemt hem voor de trekkerzijde met 7S/7N-aansluitingen.
In de Cojali-catalogus staat de adapter als optionele kabel voor de Jaltest PTE, het testapparaat voor voeding en signalen tussen trekker en trailer. Voor de Britse markt is hij volgens die catalogus verplicht.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De adapter verbindt de 7-pins aansluitingen 24N en 24S van een trekker met een 15-pins verbinding, bijvoorbeeld bij testen met de Jaltest PTE.
Wat de kabel verbindt
- 15-pins naar 24N: Pin 1, 2, 4, 5, 6, 7 en 10.
- 15-pins naar 24S: Pin 3, 4, 8, 9, 11 en 12.
- Pin 9 naar 24S: Op pin 2 en pin 4.
- Massa: Pin 4 naar pin 1 van beide stekkers.
- Niet verbonden: Pin 13, 14 en 15.
Wat u kunt doen
- Trekker testen: Met Jaltest PTE de 24N en 24S nalopen.
- Omzetten: 7S/7N van de trekker naar 15-pins.
- Aflezen: Per functie op de leds van de PTE.
Zo gebruikt u hem
- Stekkers controleren: Kijk of de pennen schoon en recht zijn.
- Type N aansluiten: Steek de zwarte stekker in de 24N van de trekker.
- Type S aansluiten: Steek de witte stekker in de 24S van de trekker.
- 15-pins verbinden: Verbind de 15-pins kant met de PTE-kabel.
- Functies nalopen: Schakel de functies in en lees de leds af.
Compatibele voertuigen en toepassingen
Bepalend is de trekker met 7-pins Type N en Type S. De adapter zet die aansluitingen om naar ISO 12098.
ISO 1185 en ISO 3731 naar ISO 12098:
- Trekkers met 24N- en 24S-aansluiting: Volgens ISO 1185 en ISO 3731.
Verpakkingsinhoud
- 1x Cojali (2260110) | 15-pins - 7-pins Type-S Spiraaladapter | Trailer
Tekniset tiedot
Yleistiedot
- Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
- Cojali
- Tuotteen tyyppi: erillinen välijohto, sovitin ilman johtoa tai täydellinen sarja.Tuotetyyppi
- Sovitin
Soveltuvuus
- Minkä merkkisen diagnoosilaitteen kanssa johto toimii. Yhden merkin johto ei yleensä sovi toisen merkin testeriin.Soveltuva diagnoosilaite
- Jaltest
- Mitä Jaltest-moduulia johdon käyttö edellyttää. Ilman oikeaa lisenssiä johto ei toimi.Jaltest-ohjelmistomoduuli
- PTE perävaunut
Liitännät
- Lämpötila-alue, jolla johtoa voidaan käyttää turvallisesti.Käyttölämpötila
- -40 - 80 °C
Mitat ja paino
- Viitenumero
- 2 260 110
Muut tekniset tiedot
- Type
- Spiraaladapter
- Toepassing
- Trekker met 7S/7N naar 15-pins, onder meer voor Jaltest PTE
- Aansluiting trekkerzijde
- 7-pins Type S (ISO 3731, wit) en 7-pins Type N (ISO 1185, zwart), male
- Aansluiting trailerzijde
- 15-pins ISO 12098
- Norm
- ISO 12098, ISO 1185, ISO 3731
- Segment
- Trailer
