Tutustu samankaltaisiin tuotteisiin: Ajoneuvojen OBD-jatkokaapelit ja sovittimet, Cojali
Cojali  |  SKU: 2260108

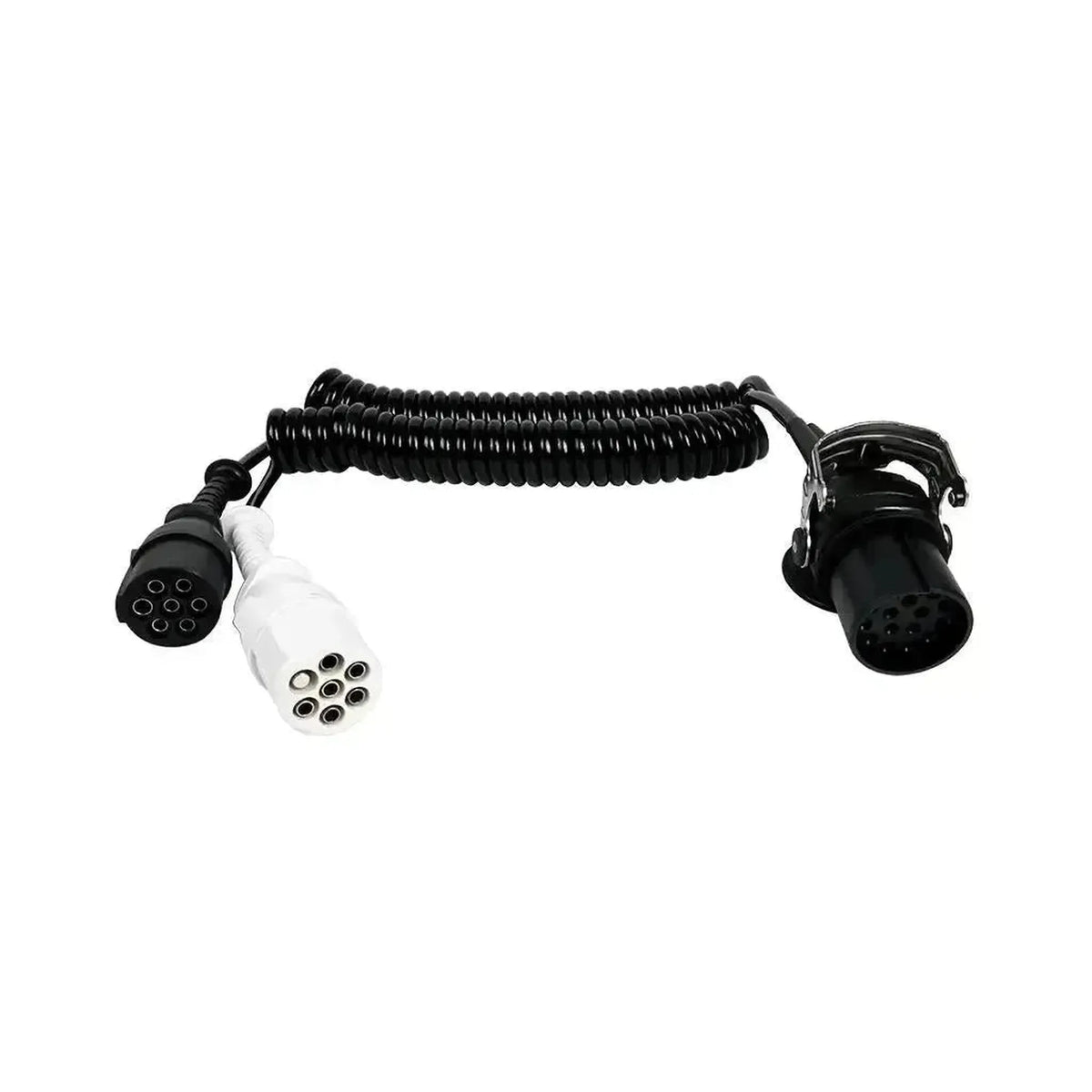

Cojali (2260108) | 15-pinninen – 7-pinninen Type-S/N Spiraalikaapeli | Perävaunu

€87,95 alv:n kanssa
€72,69 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

Cojali 2260108 on 24 V:n spiraalikaapeli, joka yhdistää 15-napaisen pistokkeen (ISO 12098) kahteen 7-napaiseen pistokkeeseen: Type N (ISO 1185, musta) ja Type S (ISO 3731, valkoinen). Se on versio ilman merkkikohtaisia lisänappeja.

Käytät kaapelia vetoauton, jossa on 15-napainen liitäntä, ja perävaunun, jossa on 7-napaiset liitännät 24N ja 24S, välillä. Cojali-tuoteluettelossa se on myös valinnainen kaapeli Jaltest PTE:lle, testauslaitteelle virransyötön ja signaalien testaamiseen vetoauton ja perävaunun välillä.

PLUSPISTEET

✔Yhdistää 15-napaisen pistokkeen kaikki valotoiminnot 24N:ään sekä sumuvalon ja peruutusvalon 24S:ään.
✔Musta 24N ja valkoinen 24S pistoke erottuvat värin perusteella, joten ne voi liittää oikein yhdellä kertaa.
✔Pysyvä +24 V nastasta 9 menee 24S:n nastoihin 4 ja 6, joten molemmat virransyöttönastat saavat jännitteen perävaunussa.
✔Enintään 4,1 m pituudella ja -40 – 80 °C käyttölämpötilassa kaapeli soveltuu päivittäiseen käyttöön ulkona.

HUOMIOITAVAA

✕Napoja 10–15 ei ole kytketty, ja 24N:n napa 7 jää vapaaksi.
✕Jos vetoautossa on merkkikohtaisia signaaleja näissä napoissa, valitse 2260136 (Iveco) tai 2260135 (Mercedes-Benz).
✕EBS/ABS-liitäntää varten tarvitset lisäksi ISO 7638 -kaapelin, kuten 2260113.
✕Vain 24 V:n järjestelmiin; 12 V:n perävaunuihin kaapeli ei ole tarkoitettu.

Käyttökohteet ja toiminnot

Kaapeli yhdistää vetoauton, jossa on 15-napainen liitäntä, ja perävaunun, jossa on 24N- ja 24S-liitäntä, tai toimii testikaapelina Jaltest PTE:n kanssa.

Mitä kaapeli yhdistää

  • Valaistus 24N:ään: Vilkut, jarruvalo ja takavalot.
  • Sumuvalo 24S:ään: Nastasta 3 24S:n nastaan 7.
  • Peruutusvalo: Nastasta 8 24S:n nastaan 3.
  • Virransyöttö 24S:ään: Nasta 9 24S:n nastoihin 4 ja 6.
  • Maa: Nasta 4 nastaan 1 molemmissa pistokkeissa.
  • Ei kytketty: Napa 10–15.

Mitä voit tehdä

  • Kytkentä: Yhdistä vetoauto ja perävaunu sähköisesti.
  • Testaus: Lue signaalit Jaltest PTE:llä.
  • Vaihto: Vaihda kulunut spiraalikaapeli.

Näin käytät sitä

  1. Pistokkeiden tarkistus: Tarkista, että nastat ovat puhtaat ja suorat.
  2. Type N:n liittäminen: Työnnä musta pistoke perävaunun 24N-liitäntään.
  3. Type S:n liittäminen: Työnnä valkoinen pistoke perävaunun 24S-liitäntään.
  4. 15-napaisen liittäminen: Työnnä 15-napainen pistoke vetoautoon tai PTE:hen.
  5. Toimintojen tarkistus: Tarkista valaistus ja virransyöttö toiminto kerrallaan.

Yhteensopivat ajoneuvot ja käyttökohteet

Ratkaisevaa on vetoauton 15-napainen liitäntä ISO 12098 -standardin mukaan. Perävaunussa tarvitset 7-napaiset liitännät standardien ISO 1185 ja ISO 3731 mukaan.

ISO 12098 → ISO 1185 ja ISO 3731:

  • Vetoautot, joissa on 15-napainen liitäntä: Perävaunun kanssa, jossa on 24N ja 24S.
💡
Hyvä tietää: Kolme 15-napaisesta 2x 7-napaiseen kaapelia eroavat toisistaan vain nastajärjestyksen osalta. 2260108 jättää nastat 10–15 vapaiksi, 2260136 yhdistää myös nastat 10, 11 ja 12 ja 2260135 yhdistää nastat 12 ja 15. Type N on musta, Type S valkoinen.

Pakkauksen sisältö

  • 1x Cojali (2260108) | 15-napainen – 7-napainen Type-S/N spiraalikaapeli | Perävaunu

Tekniset tiedot

Yleistiedot

Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
Cojali
Tuotteen tyyppi: erillinen välijohto, sovitin ilman johtoa tai täydellinen sarja.Tuotetyyppi
Spiraalijohto

Liitännät

Liitin, joka kytketään ajoneuvon tai koneen diagnoosiliitäntään. Sen tulee sopia täsmälleen.Liitäntä ajoneuvon puolella
15-napainen liitin (ISO 12098)
Millä käyttöjännitteellä johto toimii. Kuorma-autot ja perävaunut käyttävät yleensä 24 V.Jännite
24 V
Lämpötila-alue, jolla johtoa voidaan käyttää turvallisesti.Käyttölämpötila
-40 - 80 °C

Mitat ja paino

Johdon pituus. Pidempi johto antaa enemmän liikkumavaraa, kun liitäntä on vaikeasti tavoitettavissa.Johdon pituus
410 cm
Johdon tai sovittimen paino.Paino
1,59 kg
Viitenumero
2 260 108

Muut tekniset tiedot

Käyttökohde
Vetoauton ja perävaunun sähköliitäntä
Vetoauton puoli
15-napainen ISO 12098 (uros)
Perävaunun puoli
7-napainen Tyyppi N (ISO 1185, musta) ja 7-napainen Tyyppi S (ISO 3731, valkoinen)
Standardi
ISO 12098, ISO 1185, ISO 3731
