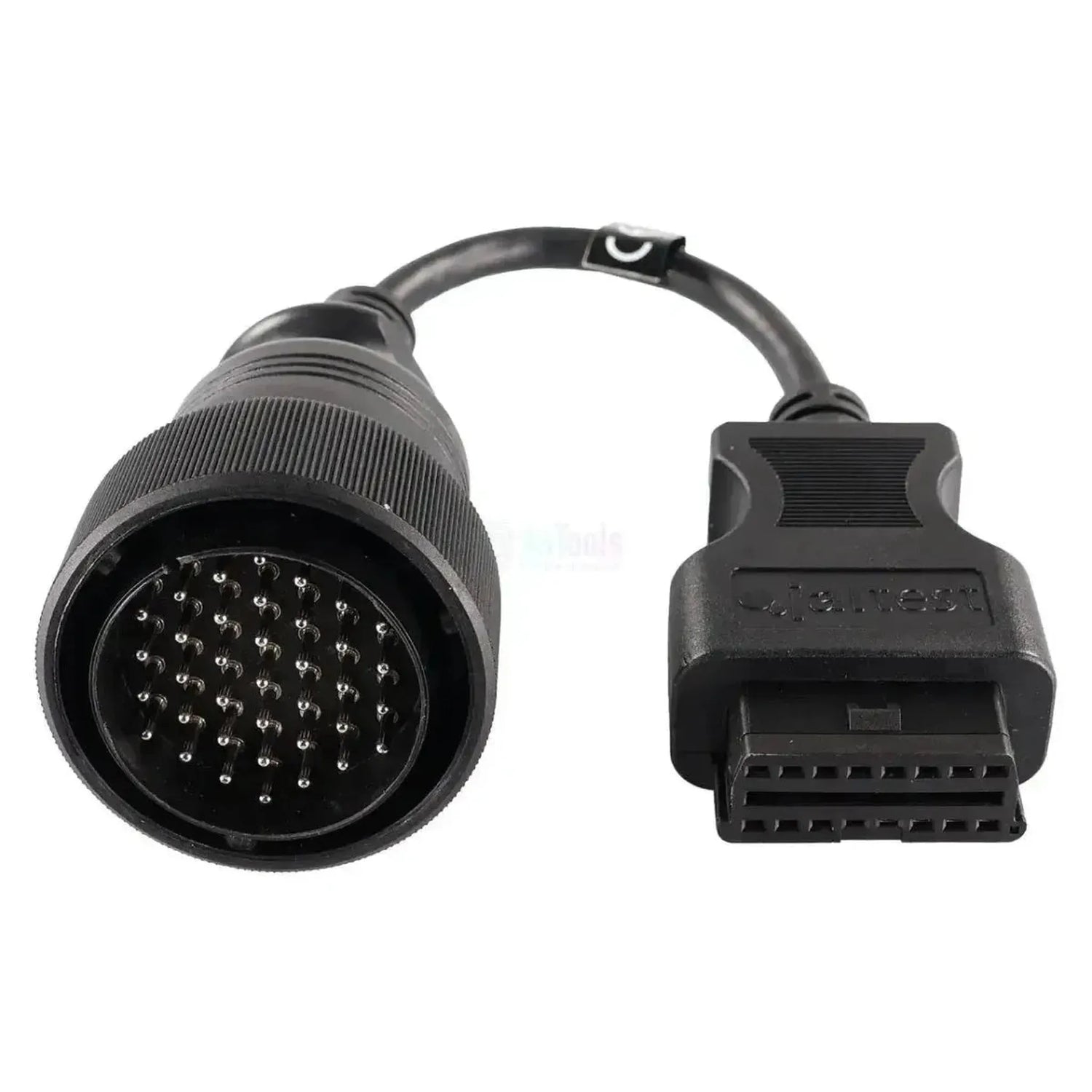

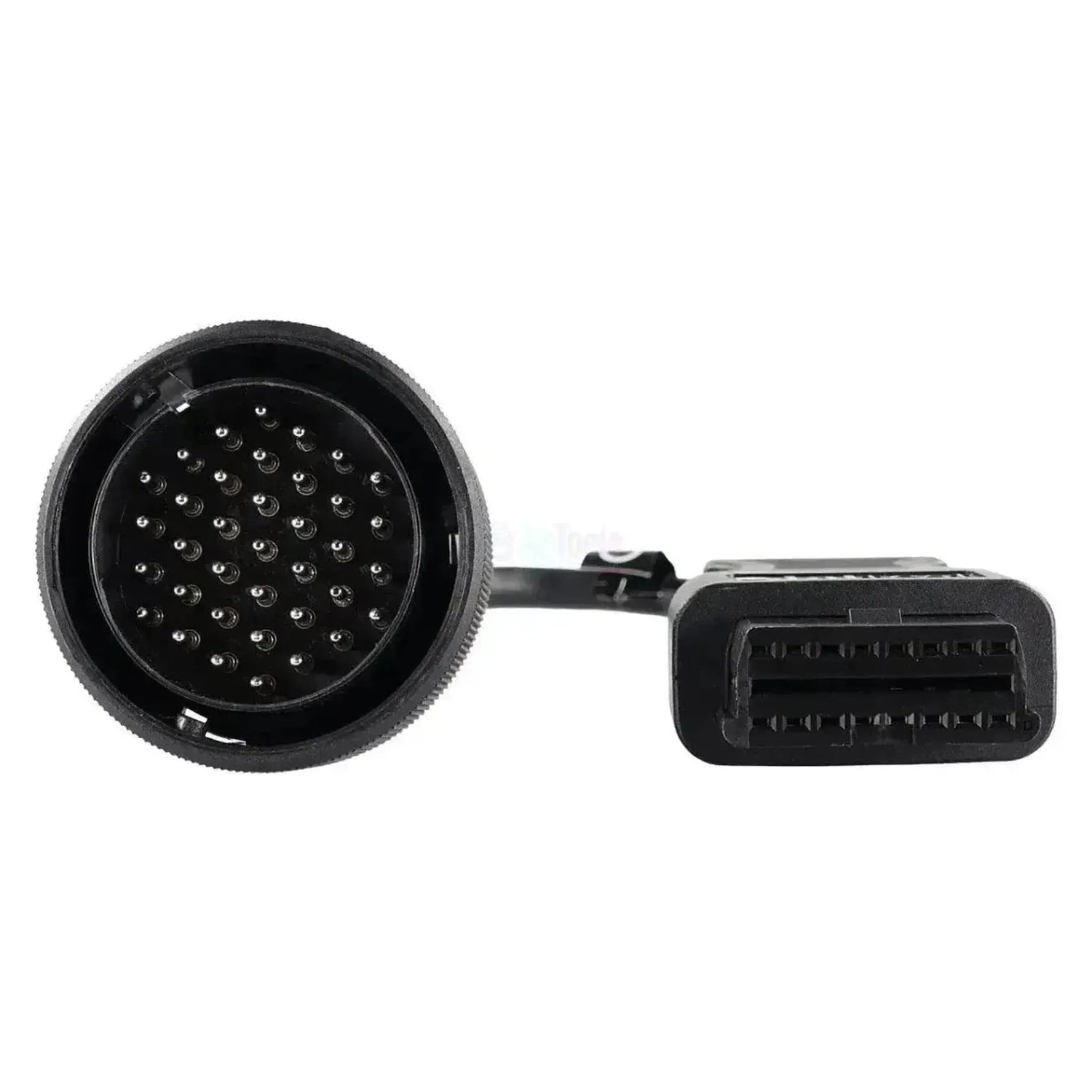

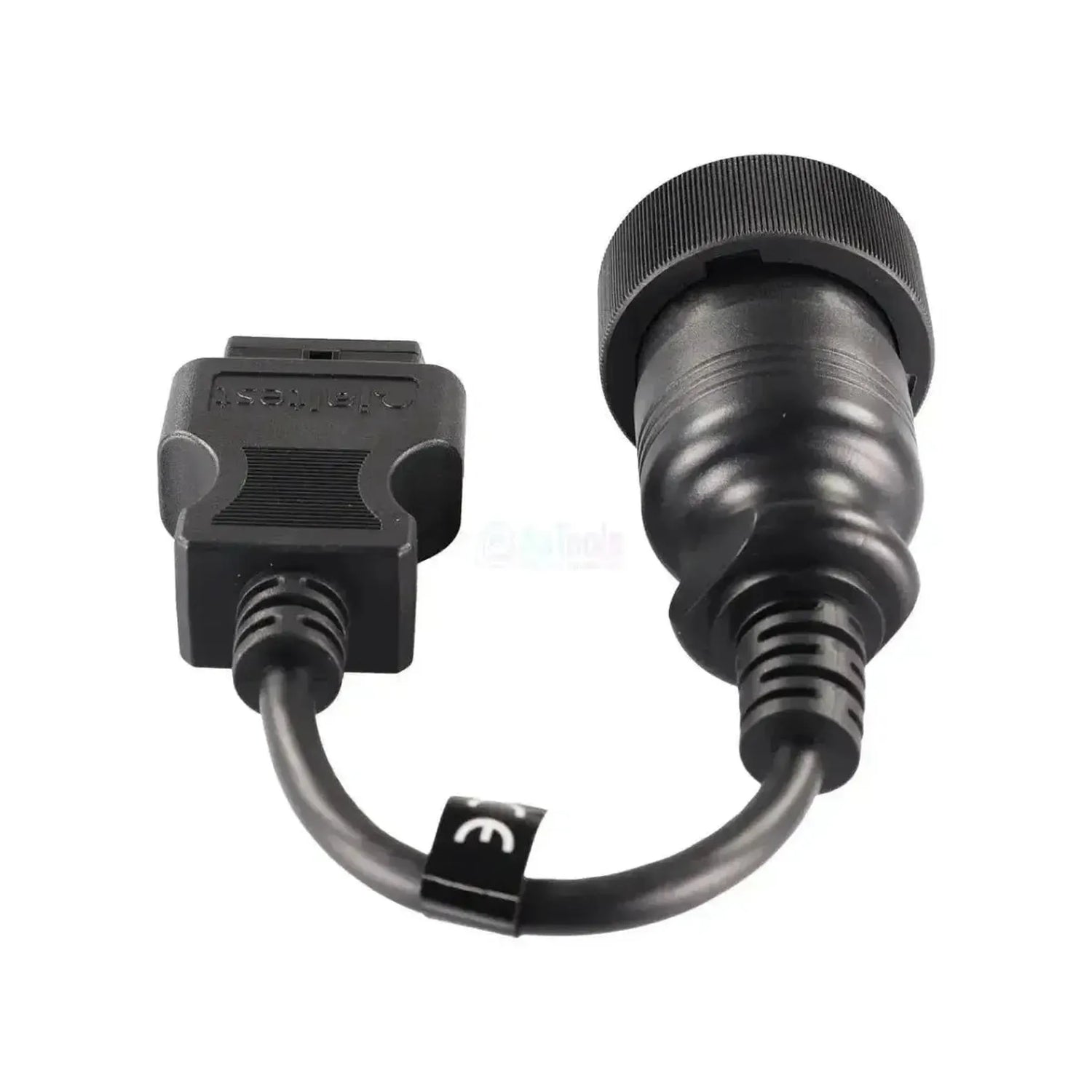

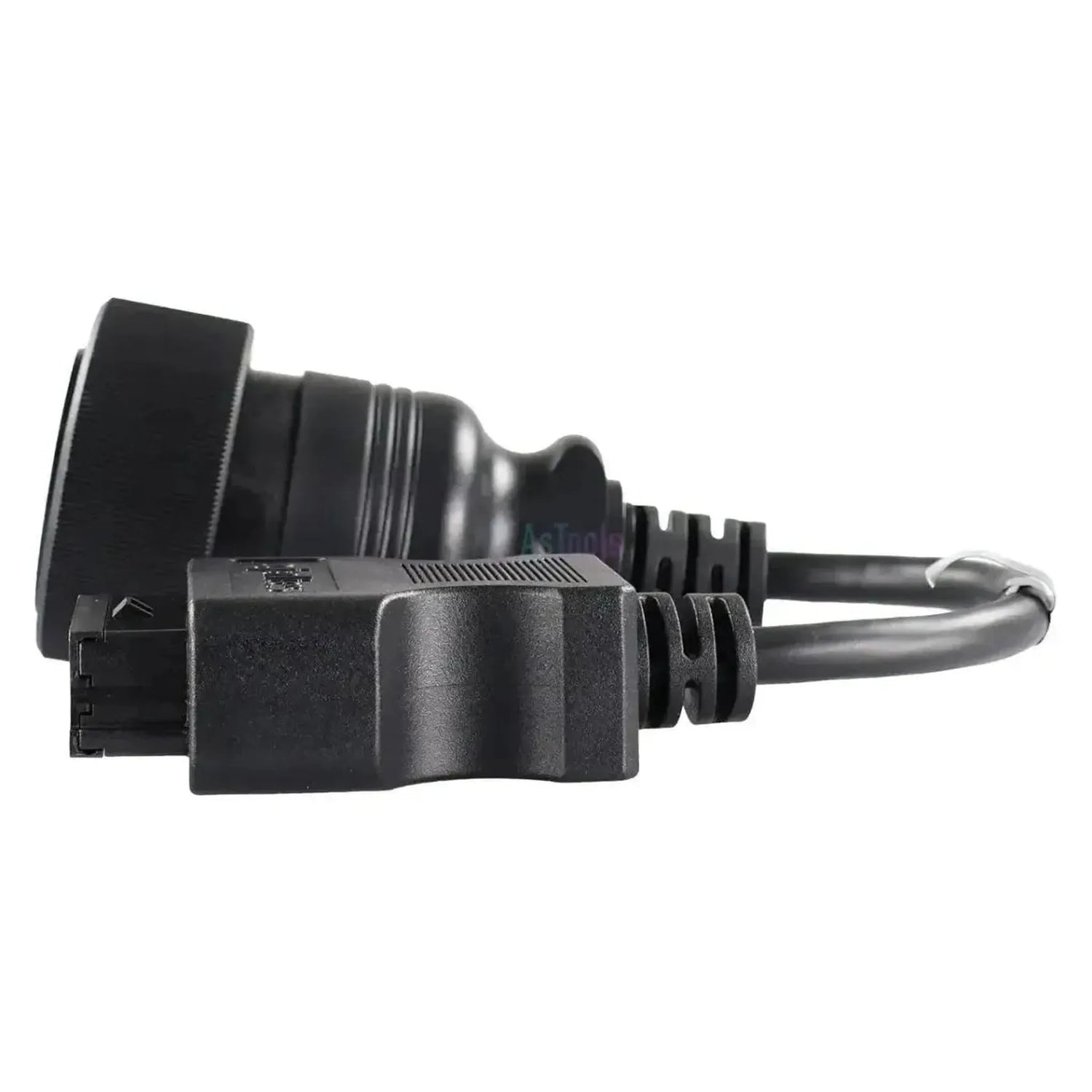

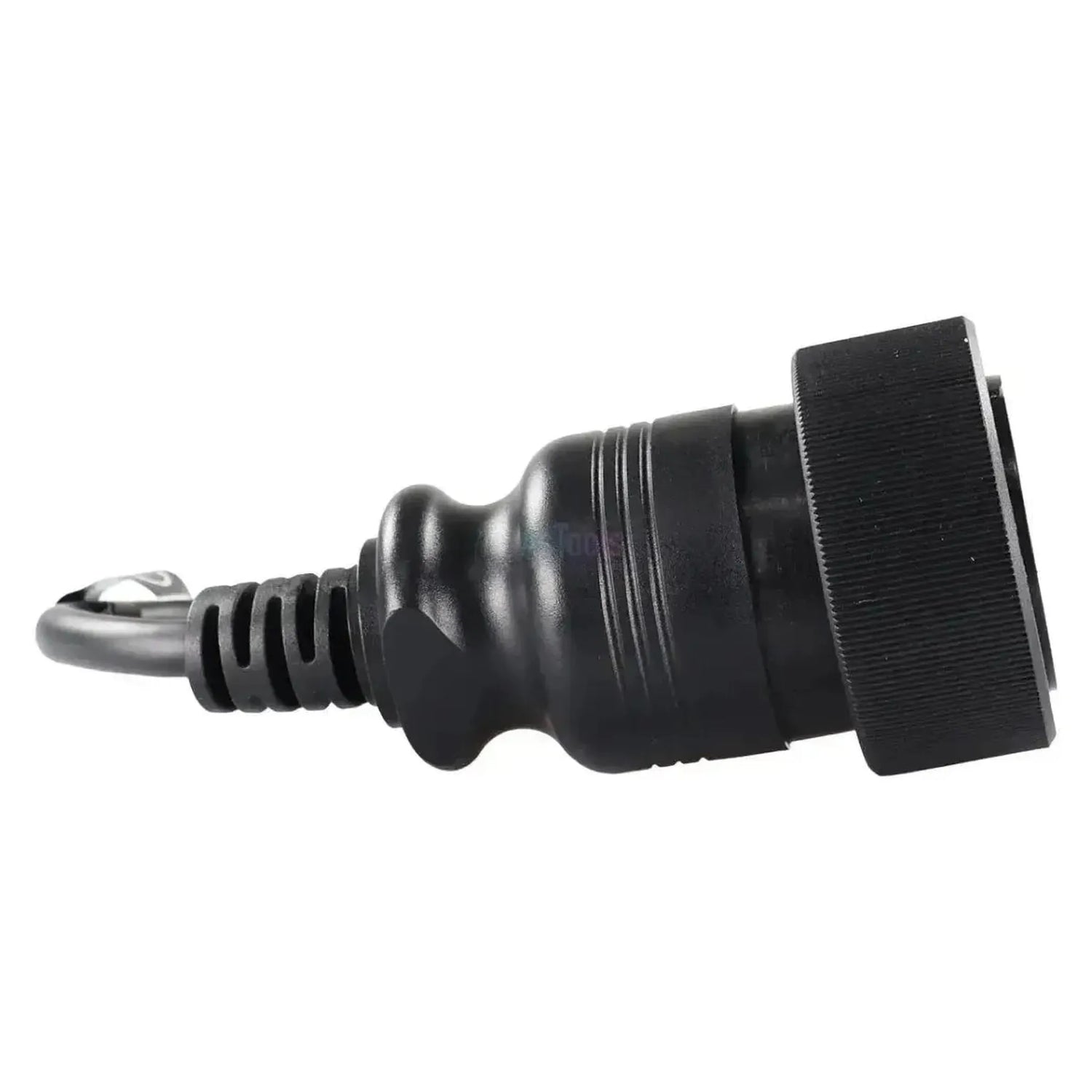

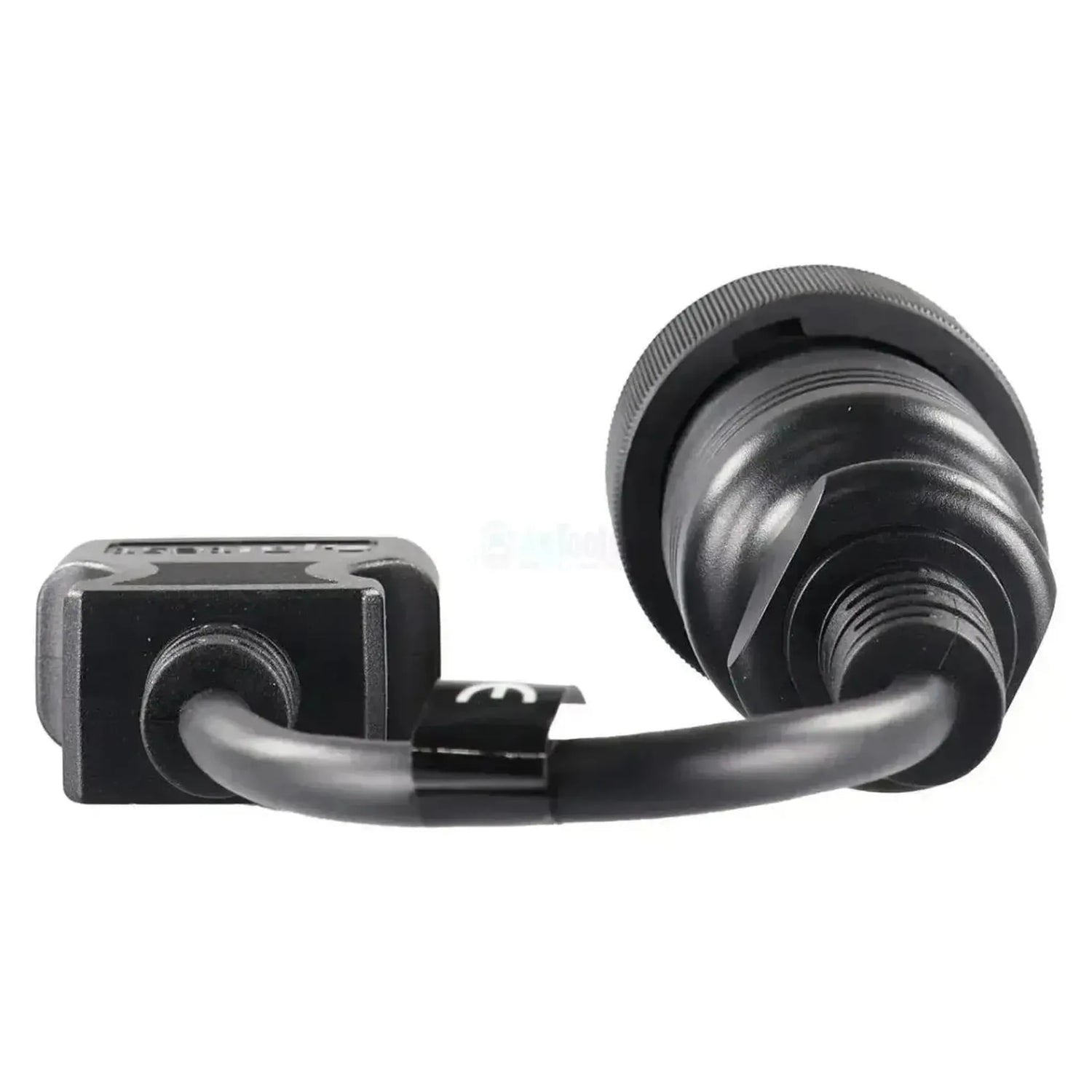

Jaltest JDC210A yhdistää klassisten MAN-sarjojen 37-napaisen diagnostiikkaliitännän ajoneuvon puolella Jaltest-diagnostiikkakaapin 16-napaisen OBD2-liitäntään. Ajoneuvon puolella on leveä pyöreä liitin karkealla uritetulla kytkentärenkaalla ja tiheällä 37-napaisen kentän rinnakkaisesti; johto tulee siitä suoraan ulos. Johdon pituus on 28–30 cm ja kaapeli toimii Jaltest Link V8.1:n ja V9:n kanssa. Tämä liitin on TG-sarjaa edeltävillä sukupolvilla.
Kaapeli avaa diagnostiikkayhteyttä näiden kuorma-autojen erillisiin ohjainyksiköihin: Moottoriohjauksiin EDC M7 ja EDC MS5, jarruenestojärjestelmiin ABS Ci12, ABS Gamma 2E/2M, ABS KB3A ja ABS/ASR C, jarrutusvoimanvähennyksen ohjaukseen EST-32 ja EST-42, ECAS-ilmajousen ohjaukseen akselikokoonpanoa kohden, takaakselin ohjaukseen RAS EC1 ja ilmastoinnin ohjaukseen ATC. Näillä sukupolvilla ei ole vielä keskitettyä ajoneuvon tietokonetta, kuten myöhemmän TG-sarjan FFR, joten diagnostiikka tehdään erillisiä ohjainyksiköitä kohti. Kaapeli kuuluu Jaltest CV:n (liikenneyritysajoneuvot) piiriin.
VAHVUUDET
HUOMIOITAVAA
Sovellukset ja toiminnot
Tämän liitäntäkohdan kautta pääset Jaltest-ohjelmiston avulla käsiksi kuorma-auton ohjausyksiköihin. Toisin kuin myöhemmissä TG-sarjoissa, yksiköt eivät ole täällä kytketty keskustietokoneen kautta, joten valitset ne ohjelmistosta yksitellen. Seuraavat yksiköt kuuluvat MAN-tukeen 90- ja 2000-sarjoille.
Ohjausyksiköt, joihin pääset
- EDC M7 ja EDC MS5: Elektroninen moottoriohjaus riviin asennetulla ruiskutuspumpulla.
- ABS Ci12, ABS Gamma 2E/2M, ABS KB3A ja ABS/ASR C: Jarruenestojärjestelmät tältä kaudelta.
- EST-32 ja EST-42, jarrutusvoimanvähennys: Apujarrun ohjaus.
- ECAS 4x2 A, 4x2 N, 4x2-6x2, 6x2 ja ECAS-ESAC 6x2: Elektronisesti säädettävä ilmajousitus akselikokoonpanon mukaan.
- RAS EC1, takaakselin ohjaus: Yhdessä ohjattavan takaakselin säätö.
- ATC, automaattinen ilmastointi: Lämmityksen ja ilmastoinnin ohjaus.
Mitä voit tehdä
- Lukea ja poistaa virhetiedot: Lukea ohjausyksikön virhemuistin kuvauksineen havaitusta häiriöstä.
- Tarkastella mittausarvoja: Ohjausyksikköön liitettyjen anturien nykyiset arvot numeroissa ja kaaviona.
- Osien ohjaaminen: Komponenttien suoraan aktivointi sen määrittämiseksi, onko vika komponentissa vai johdotuksessa.
- Parametrien asettaminen: Konfiguraatioiden ja asetusten kirjoittaminen hallintayksikköön.
- Kalibrointien suorittaminen: Järjestelmissä, joissa Jaltest tarjoaa kalibrointimenettelyä, esimerkiksi komponentin vaihdon jälkeen.
Yhteensopivat ajoneuvot ja sovellukset
Ratkaisevia on liitin, ei malli. Tämä kaapeli kuuluu MAN-sukupolvien ennen TG-sarjaa piiriin: 90-sarja ja 2000-perhe. Kaikki nämä mallit ovat paljon ennen lokakuuta 2005, jolloin standardoitu 16-napainen OBD2-liitäntä tuli pakolliseksi kuorma-autoissa; 2000-sarjan päätösvuosi on katkaistua tähän pisteeseen. TGA:sta vuodelta 2000 lähtien käytetään 4-napaista liitäntää ja siis JDC207A:ta.
MAN:
- F 90: (1986–1994)
- G 90: (1987–1993)
- M 90: (1988–1995)
- F 2000 (19T–41T): (1992–2005)
- E 2000 (19T–50T): (1992–2005)
- L 2000 (7,5T–10,5T): (1992–2005)
- M 2000 (12T–26T): (1992–2005)
- LE / ME (L 2000:n ja M 2000:n johdannaiset): (1994–2005)
Pakkauksen sisältö
- 1x Jaltest (JDC210A) | MAN 37-nastainen OBD1 - 16-nastainen OBD2 -adapteri | Raskaat ajoneuvot
Tekniset tiedot
| Spesifikaatio | Kuvaus |
|---|---|
| Merkki | Jaltest (Cojali) |
| Viitteellinen numero | JDC210A |
| Tyyppi | Sovitinkaapeli |
| Soveltuvuus | MAN F 90, G 90, M 90 ja 2000-sarjan ajoneuvot 37-nastaisen diagnoosiliitännän kanssa |
| Pituus | 28 - 30 cm |
| Laitteisto | Jaltest Link V8.1 ja V9 |
| Ajoneuvon puoleinen liitäntä | 37-nastainen OBD1 (leveä pyöreä liitin, 37 nastaa) |
| Laitteen puolen liitäntä | 16-nastainen OBD2 |
| Ohjainyksiköt | EDC M7 ja EDC MS5 (moottori), ABS Ci12, ABS Gamma 2E/2M, ABS KB3A ja ABS/ASR C (jarrut), EST-32 ja EST-42 (retarderi), ECAS (pneumaattinen jousitus), RAS EC1 (takaakselin ohjaus) ja ATC (ilmastointi) |
| Segmentti | Yritys- ja työkoneet |
| Jaltest-moduuli | Jaltest CV (liikennekalusto) |
| Osa kaapelisetistä | Kuorma-auto- ja linja-autokaaapelisetit (29362) |
