Jaltest  |  SKU: 50004002

Jaltest (50004002) | SST (Speed Sensor Tester)

€349,95 alv:n kanssa
€289,21 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

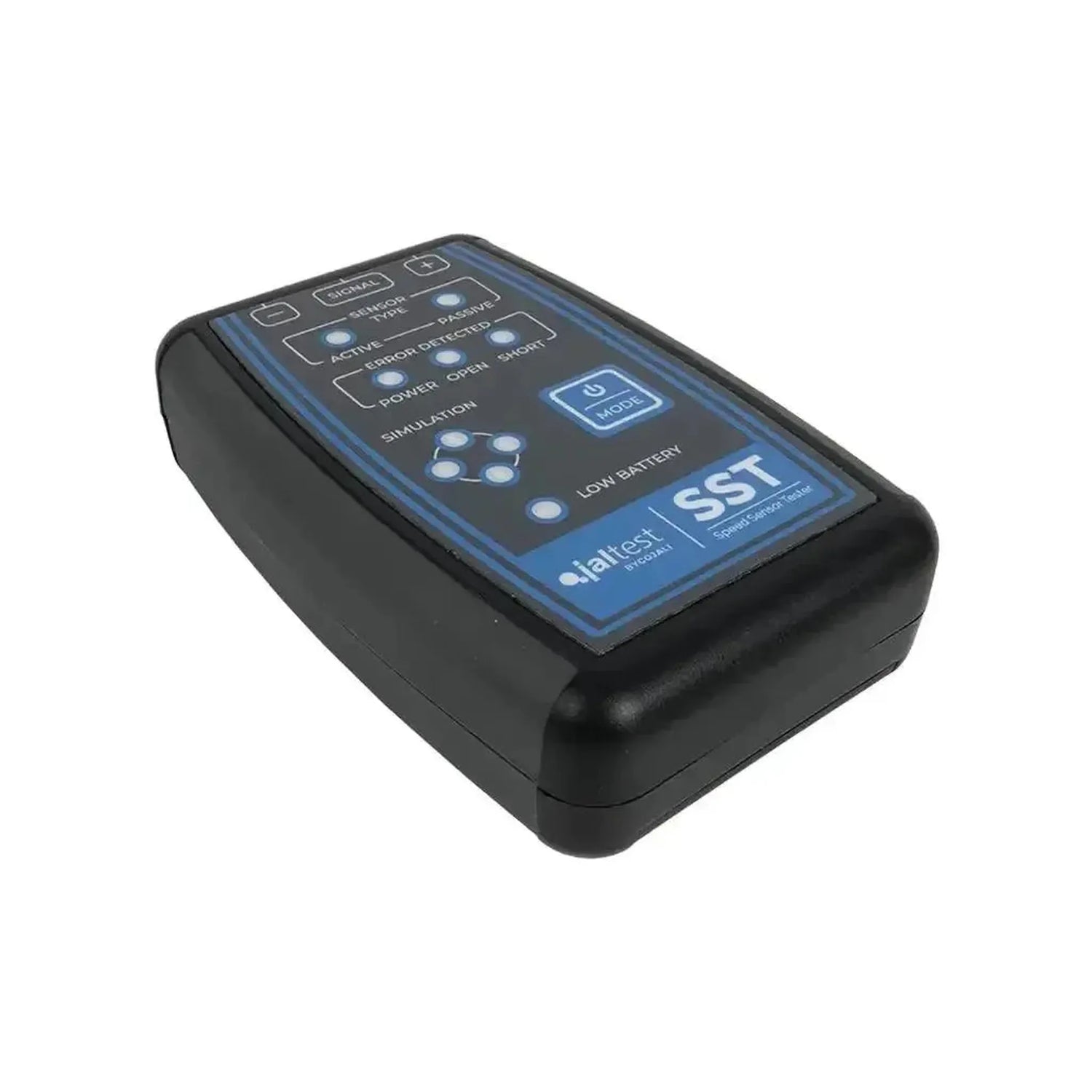

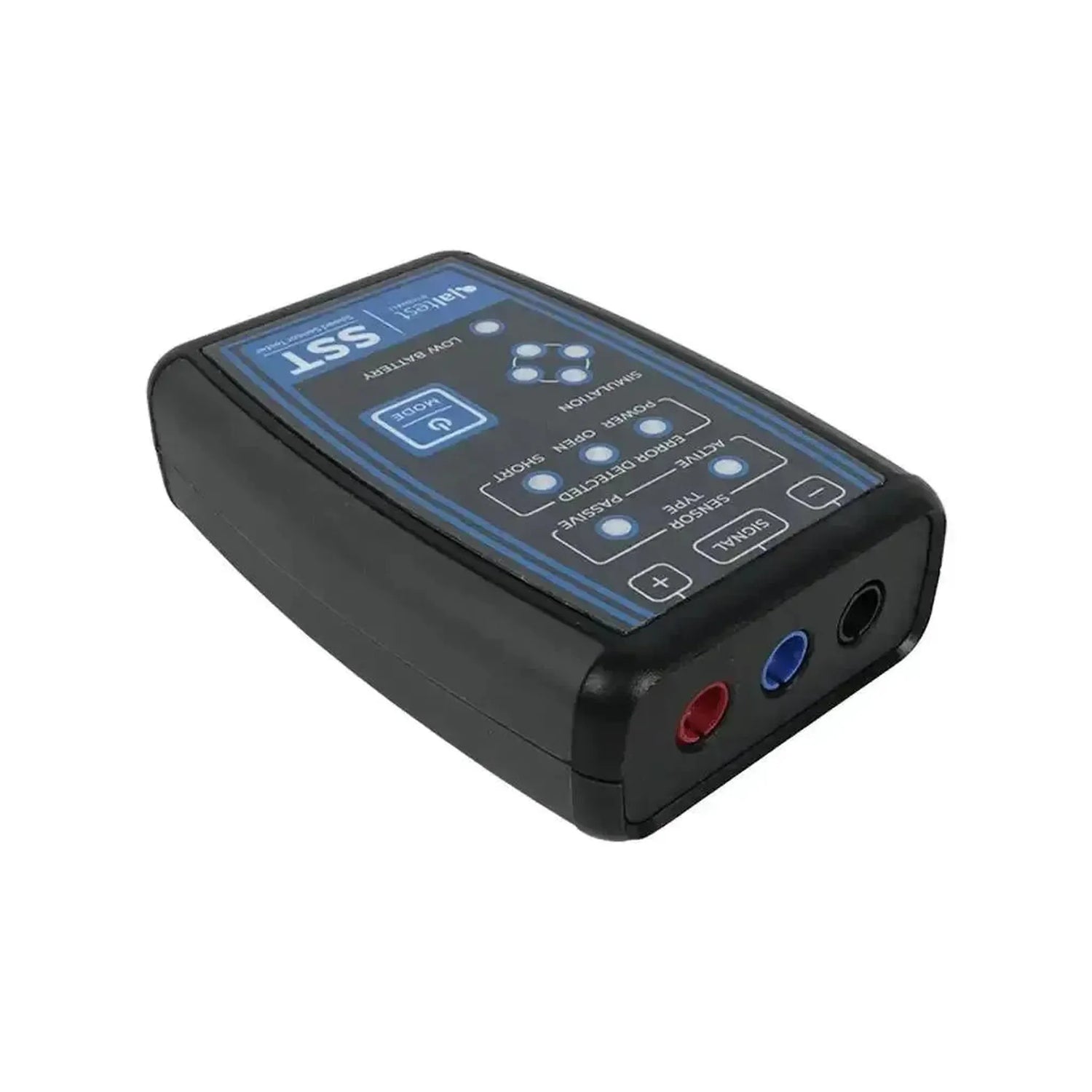

Jaltest SST (50004002) on itsenäinen nopeussensoritesteri jarru- ja käyttöjärjestelmien kierroslukusensoreille. Se on 118 x 79 x 32 mm kokoinen ja 180 gramman painoinen käsilaitteisto, jota ohjataan MODE-painikkeella ja luetaan ledeistä. Päädyssä on kolme banaanipistoketta, jotka ovat punainen, sininen ja musta — käyttöjännitys, signaali ja maadoitus.

Laitteella on kaksi tilaa. Luentotilassa arvioit sensoria itse. Testeri näyttää ledillä, onko kyseessä aktiivinen (hall) vai passiivinen (induktiivinen) sensori, ja ilmoittaa katkoksen tai oikosulun erikseen. Simulaatiotilassa se muodostaa itse sensorsignaalin, jolloin näet, miten johdotus ja ohjausyksikkö siihen reagoivat. Virta tulee 9 voltin paristosta, joten työskentelet ilman diagnoosilaitteistoasi.

VAHVUUDET

✔Simulaatiotilassa testeri muodostaa signaalin itse, jolloin voit arvioida myös johdotuksen ja ohjausyksikön eikä vain sensoria.
✔Näyttää automaattisesti, onko kyseessä aktiivinen vai passiivinen sensori, ja ilmoittaa katkot ja oikosulut erillisillä ledeillä.
✔Toimii 9 voltin paristolla eikä vaadi tietokonetta, ohjelmistomoduulia tai yhteyttä Jaltest Linkiin.
✔Taskukokoinen 118 x 79 x 32 mm, toimitetaan laukussa vaahtomuovisisuksella, johon laitteeseen, mittausjohdolle ja sovitinkaapeleille on varattu omat paikat.

HUOMIOITAVAA

✕Tämä testeri on tarkoitettu nopeussensoreille. Jarrupalojen kulumissensoreille sopivaksi välineeksi on Jaltest (50004011) | Wear Sensor Tester (WST).
✕Lukeminen tapahtuu ledien kautta, ei näytöllä olevilla mittausarvoilla. Signaalin muodon tutkimiseksi sinulla on oltava oskilloskooppi.
✕Laite sammuu automaattisesti viiden minuutin käyttämättömyyden jälkeen ja käyttää 6LR61-tyypin paristoa.
✕Simulaatiotaajuuksia tai mittausalueita ei ole julkaistu, joten käytät SST:tä testilaitteena eikä mittainstrumenttina, joka antaa numeerisia arvoja.

Sovellukset ja toiminnot

Tällä testerilla arvioit kierroslukusensoria ajoneuvoverkosta erillään, suoraan sensorista. Alla olevat tiedot tulevat laitteesta ja laukun kannen ohjekortin tiedoista.

Mitä nopeussensoritesteri tekee

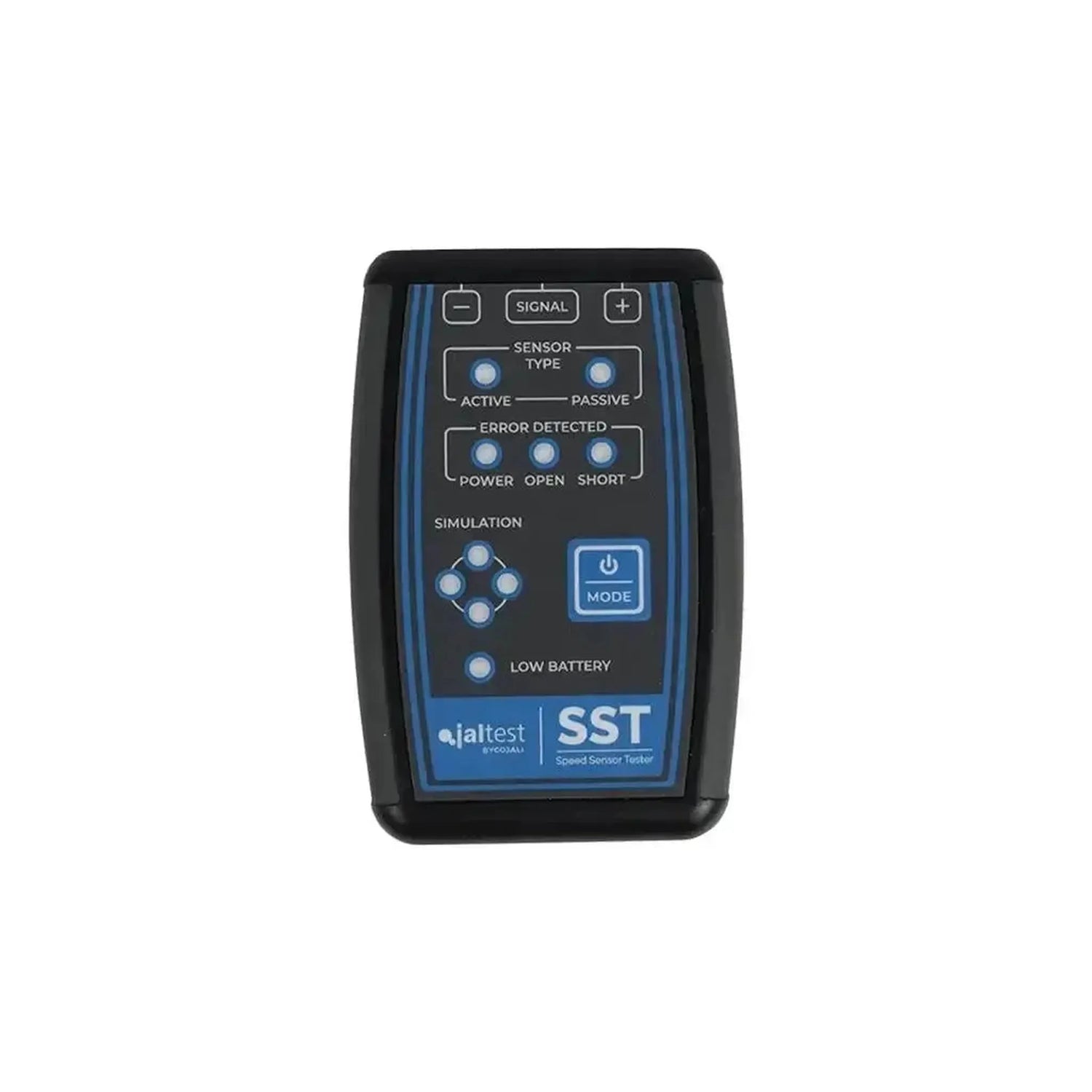

  • Sensorityyppi näytetään: Erilliset ledit aktiiviselle ja passiiviselle sensorille SENSOR TYPE -otsikon alla.
  • Vika ilmoitetaan: Erilliset ledit katkolle (OPEN) ja oikosululle (SHORT) sekä virran (POWER) led.
  • Signaalia seurataan: Neljä ledia nelikulmion muodossa alkavat kiertää heti kun signaali tulee tai muodostetaan.
  • Signaali muodostetaan: Simulaatiotilassa testeri muodostaa itse sensorsignaalin johdotukselle.
  • Signaalia säädetään: − ja + painikkeilla SIGNAL-merkinnän vieressä säädät tarjottua signaalia.
  • Pariston valvonta: Erillinen LOW BATTERY -led näyttää, kun paristosta on loppumassa.

Kuinka kytket sen

  • Aktiivisella sensorilla: Kaikki kolme pistoketta käytössä — punainen, sininen ja musta.
  • Passiivisella sensorilla: Vain punainen ja sininen; tämä toteutus muodostaa jännitteen itse eikä tarvitse virtalankaa.
  • Käynnistys ja sammutus: MODE-painikkeen lyhyt painallus käynnistää laitteen, noin kolmen sekunnin painallus sammuttaa sen.
  • Tilan valinta: MODE-painikkeen lyhyet painallukset kiertävät tilojen läpi ja noin kahden sekunnin painallus vahvistaa valinnan. Ohjekortti näyttää sensorityyppikohtaisesti painalluskertoja.
  • Sovitinkaapeleilla: Laukku sisältää kaapeleita, joiden toisessa päässä on banaanipistokkeita ja toisessa sensoripistokkeet.

Mihin sensoriin sen kytket

Nopeus­sensori ja kulumisensori sijaitsevat molemmat pyörän kohdalla, mutta ne mittaavat eri asioita. Kun tiedät, kumpi niistä on käsissäsi, tiedät myös, mikä testeri siihen sopii.

Nopeussensori vai kulumisensori

  • Nopeussensori: Sijaitsee hammasrattaan vastakkain pyörän navan tai käyttöketjun kohdalla ja lähettää kierrosluvun jarrujärjestelmälle. Tähän SST on tarkoitettu.
  • Kulumisensori: Sijaitsee jarrupaloissa ja ilmoittaa, kuinka paljon materiaalia on jäljellä. Tähän käytetään Jaltest (50004011) | Wear Sensor Tester (WST) -laitetta.
  • Ero signaalissa: Nopeussensori lähettää muuttuvan signaalin, joka muuttuu pyörän mukana; kulumisensori lähettää arvon, joka muuttuu palan paksuuden mukaan.

Aktiivinen vai passiivinen

  • Aktiivinen sensori: Hall-toteutus. Se tarvitsee oman virtalähteen, joten punainen, sininen ja musta käytetään kaikki kolme.
  • Passiivinen sensori: Induktiivinen toteutus. Se muodostaa jännitteen itse hammasrattaan pyöriessä ohi, joten vain punainen ja sininen käytetään.
  • Miksi se on tärkeä: Väärässä tilassa saat tuloksen, joka ei vastaa sensoria. Testeri näyttää siis ensin, minkä tyypin se tunnistaa.
💡
Hyvä tietää: Jos sensori mittaa hyvin vaikka vikakoodiin jää merkintä, häiriö on johdotuksessa tai ohjausyksikössä pidemmällä. Simulaatiotilassa saat sen näkyviin. Jos järjestelmä ei reagoi muodostettuun signaaliin, kyse ei ole sensorista. Tarkista ohjekortin sisällöstä laukun kannen päältä, mikä tila sopii sensorityypillesi ennen kuin aloitat.

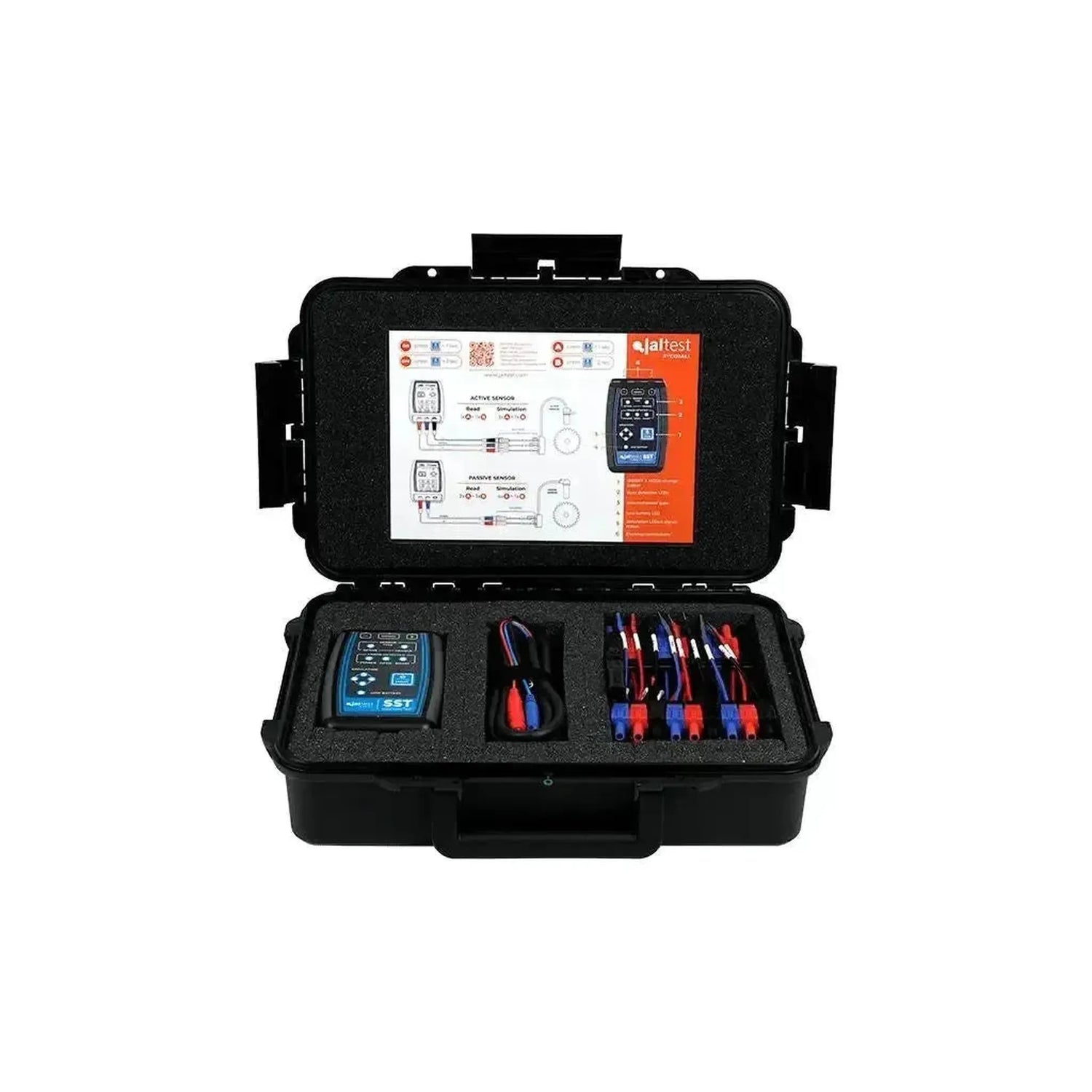

Pakkauksen sisältö

  • 1 kpl Jaltest (50004002) | SST (Speed Sensor Tester)
  • 1 kpl Mittausjohdot punaisella ja sinisellä liittimellä
  • 1 kpl Sovitinkaapelisarja banaanipistokkeilla sensoripistokkeihin
  • 1 kpl Ohjekortti aktiivis- ja passiivisensoreille tarkoitettujen kytkentäkaavioiden kanssa

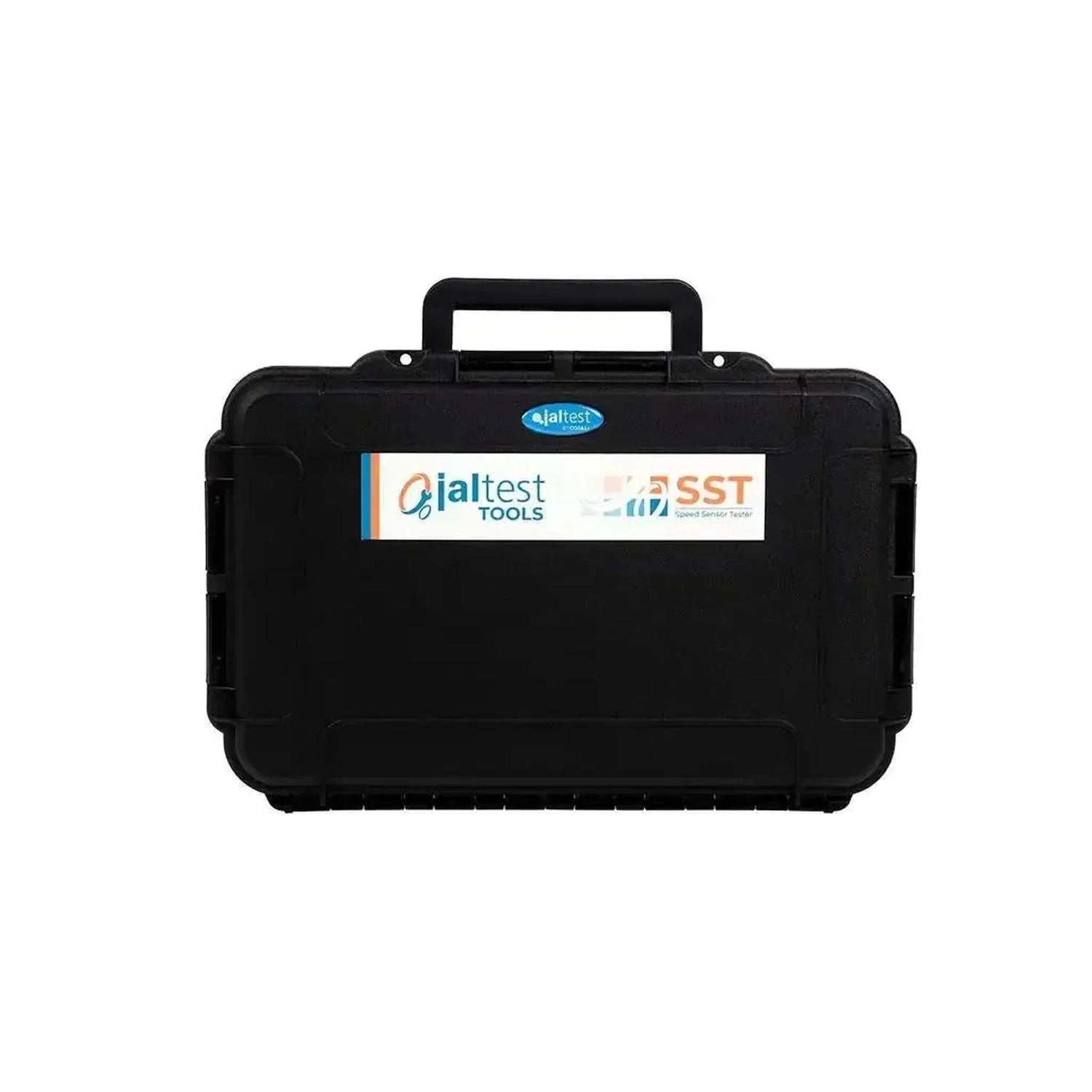

  • 1 kpl Laukku leikatulla vaahtomuovisisuksella

Tekniset tiedot

Spesifikaatio Kuvaus
Merkki Jaltest (Cojali)
Viitteellinen numero 50004002
Tyyppi Sensoritestauslaite, kannettava käsikäyttöinen laite
Sensoritypit Aktiivinen (Hall) ja passiivinen (induktiivinen)
Toimintatilat Lukeminen ja simulointi
Käyttö MODE-painike sekä − ja + -painikkeet SIGNAL-funktiosta
Näyttö LED-ilmaisimet sensorityypille, vialle, simuloinnille ja akkulle
Liitännät Kolme banaanipistorasiaa: punainen (syöttö), sininen (signaali), musta (massa)
Virtalähde 9 voltin lohkopatterill, tyyppi 6LR61, sammuaa automaattisesti viiden minuutin kuluttua
Mitat 118 x 79 x 32 mm
Paino 180 grammaa
Käyttölämpötila -10 °C - 40 °C
Versio Laukku vaahtolisäosalla, mittauskaapeli, sovitinkaapelit ja käyttöohjekortti
Itsenäinen käyttö Kyllä, ilman yhteyttä Jaltest Linkiin tai tietokoneeseen
