OBDSTAR | SKU: T006

OBDSTAR (T006) | 12+22-pin GSM - 15-pin DB15 -liitäntäkaapeli | Henkilöauto

Name: OBDSTAR (T006) | 12+22-pin GSM - 15-pin DB15 -liitäntäkaapeli | Henkilöauto
Brand: OBDSTAR
SKU: T006
Price: 20.95 EUR
Availability: InStock

€20,95 alv:n kanssa

€17,31 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

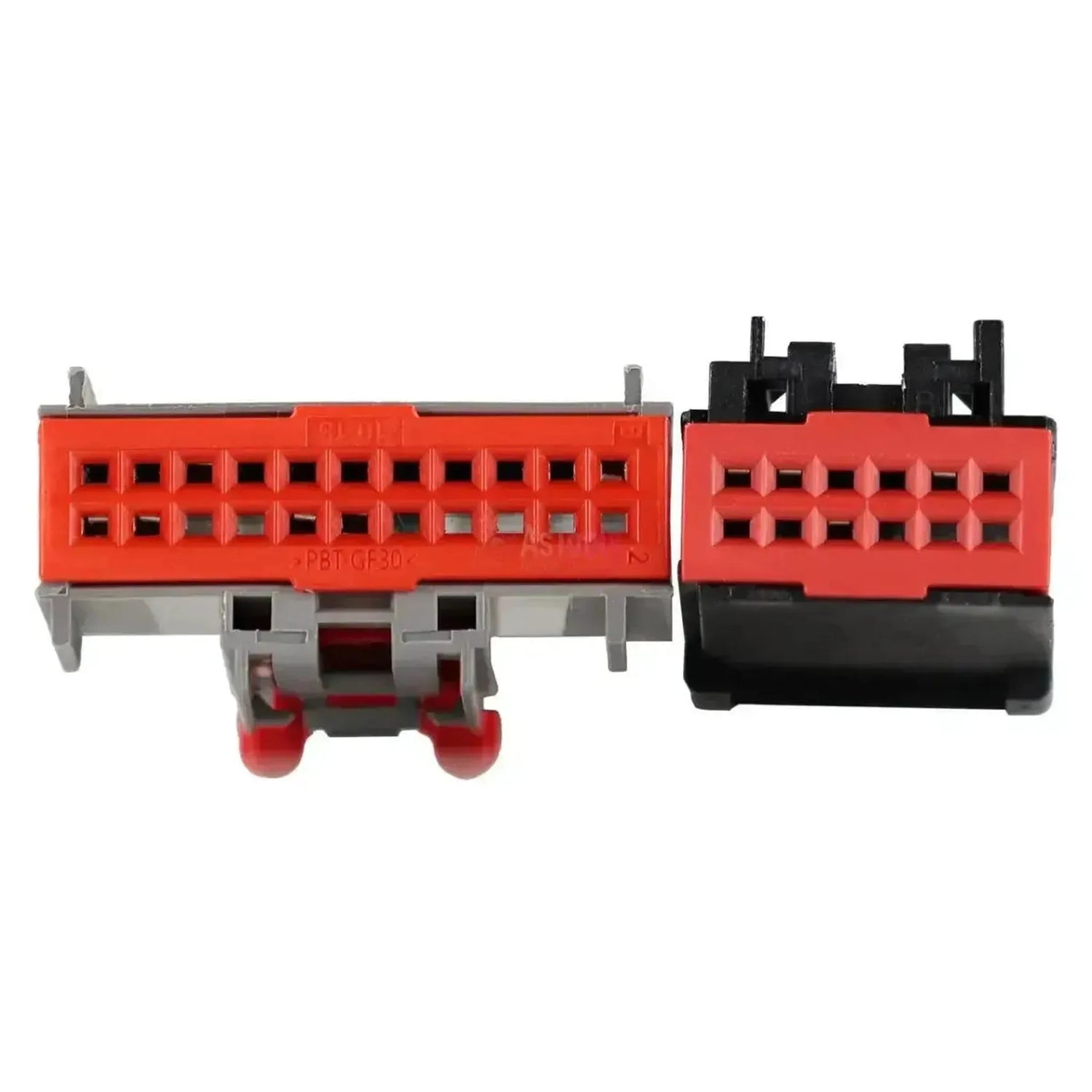

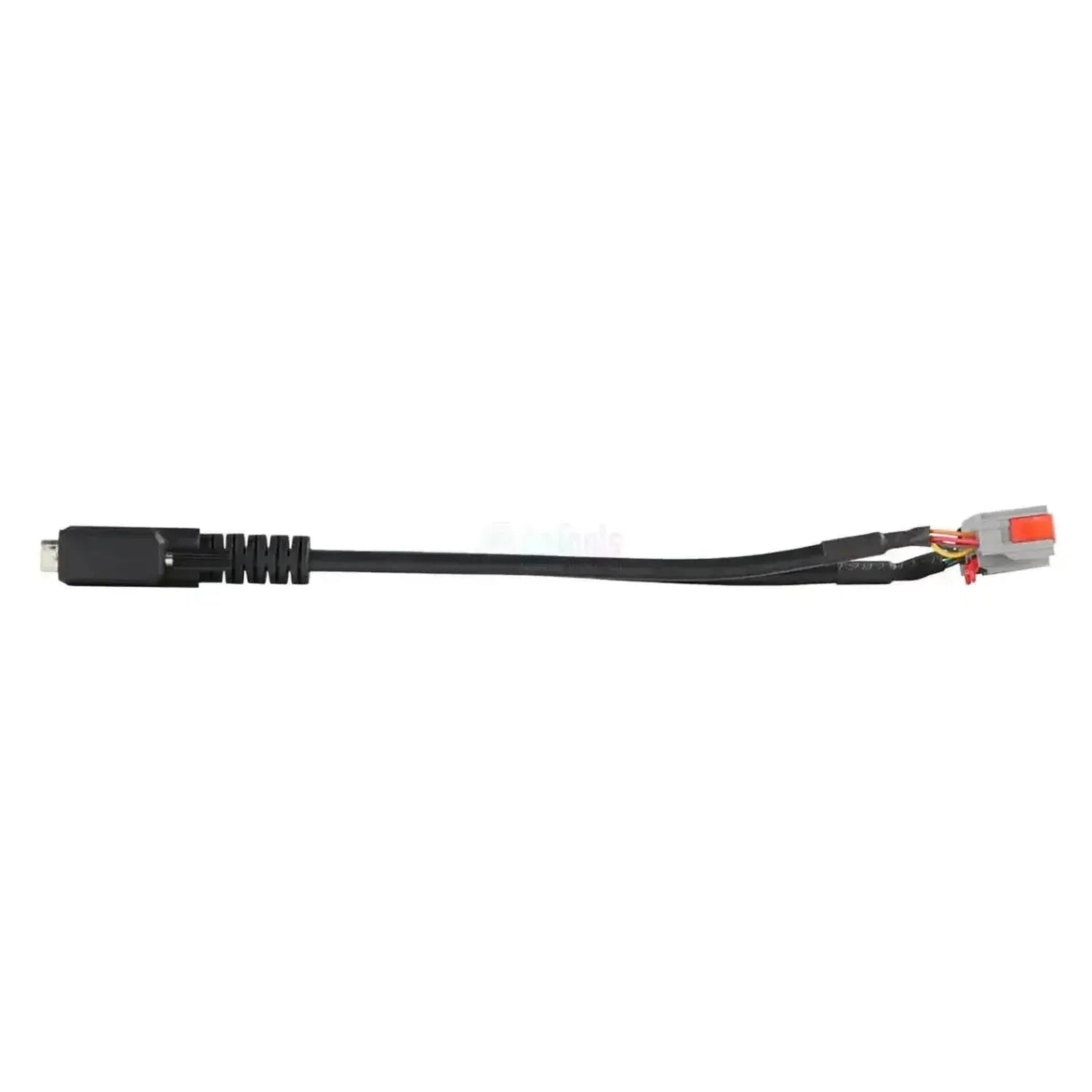

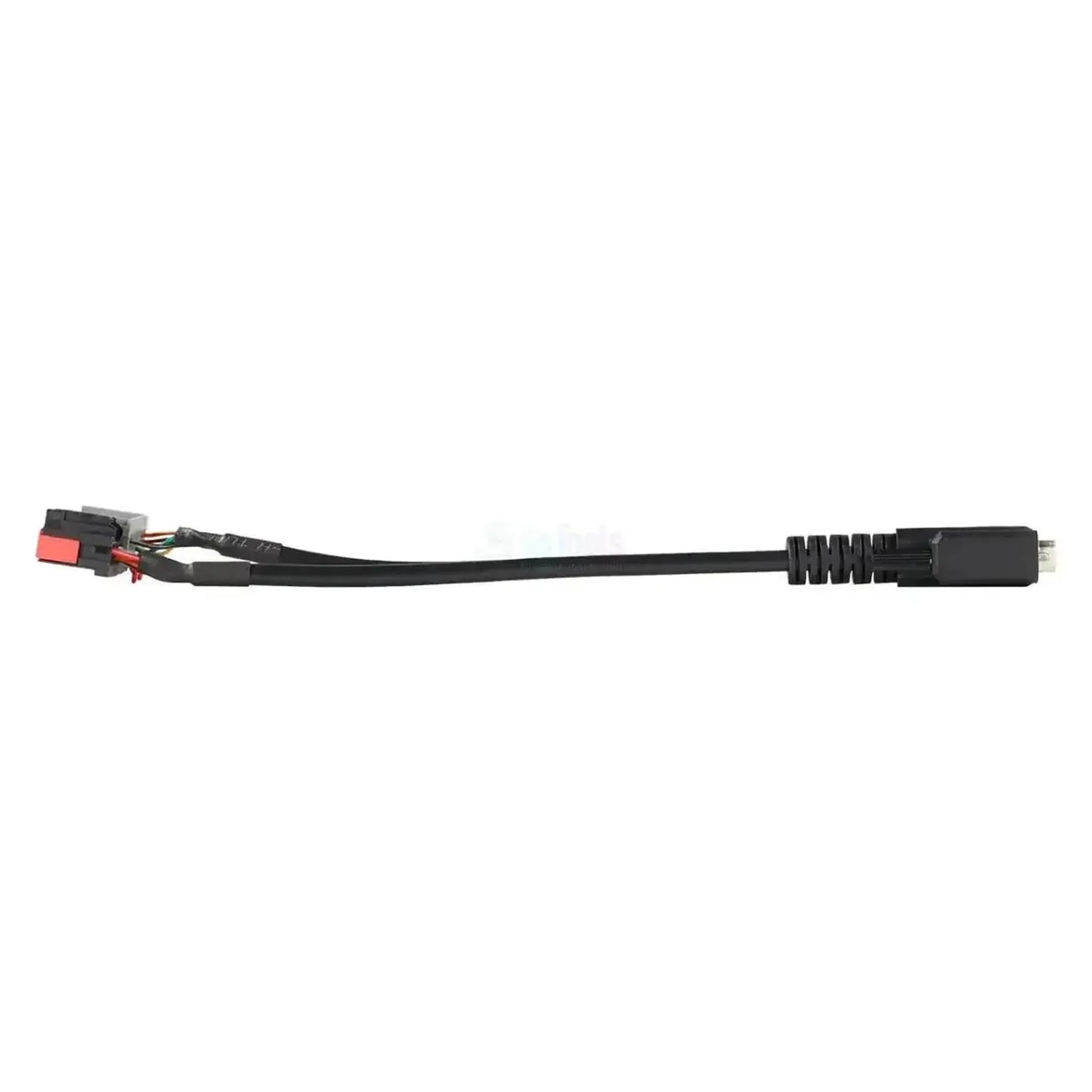

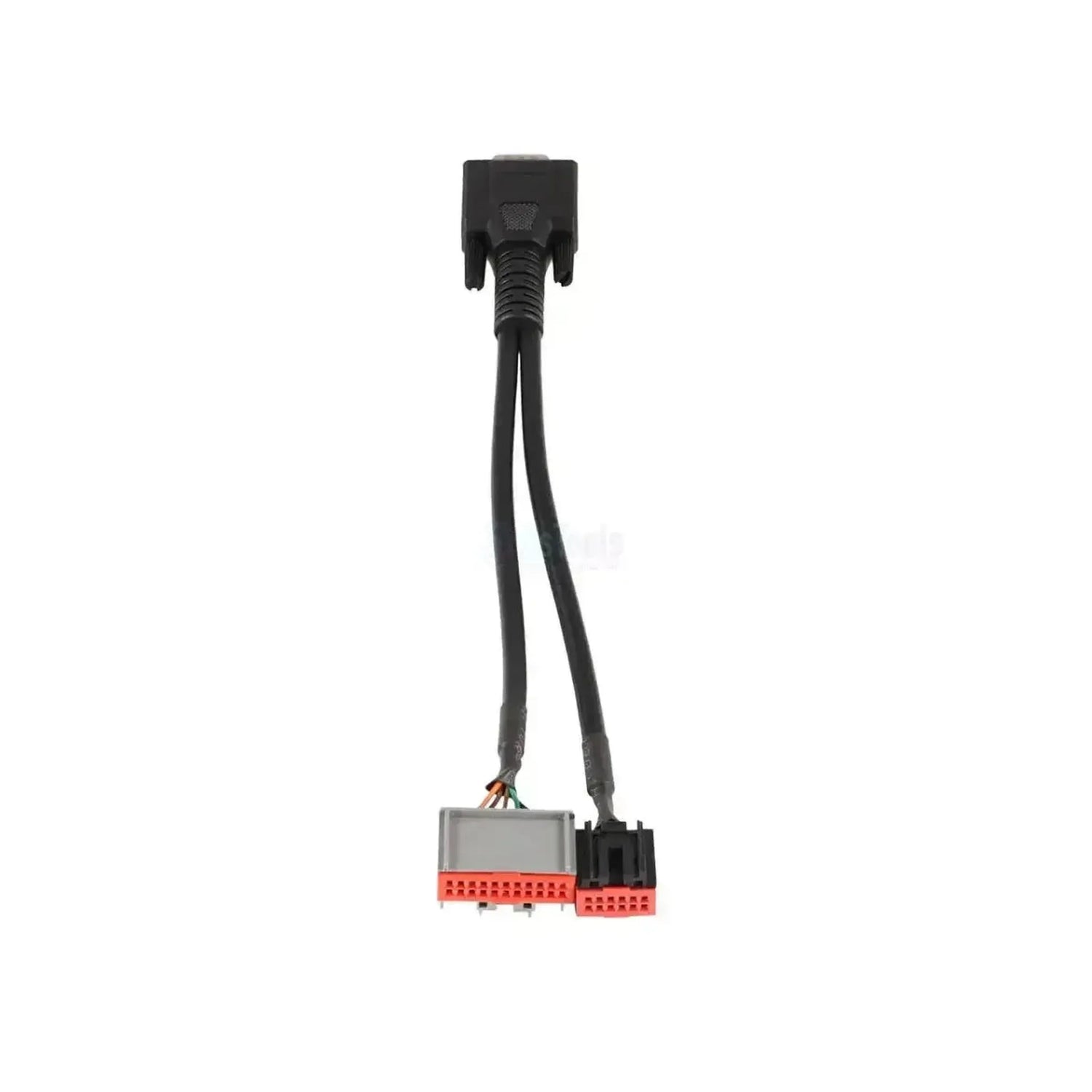

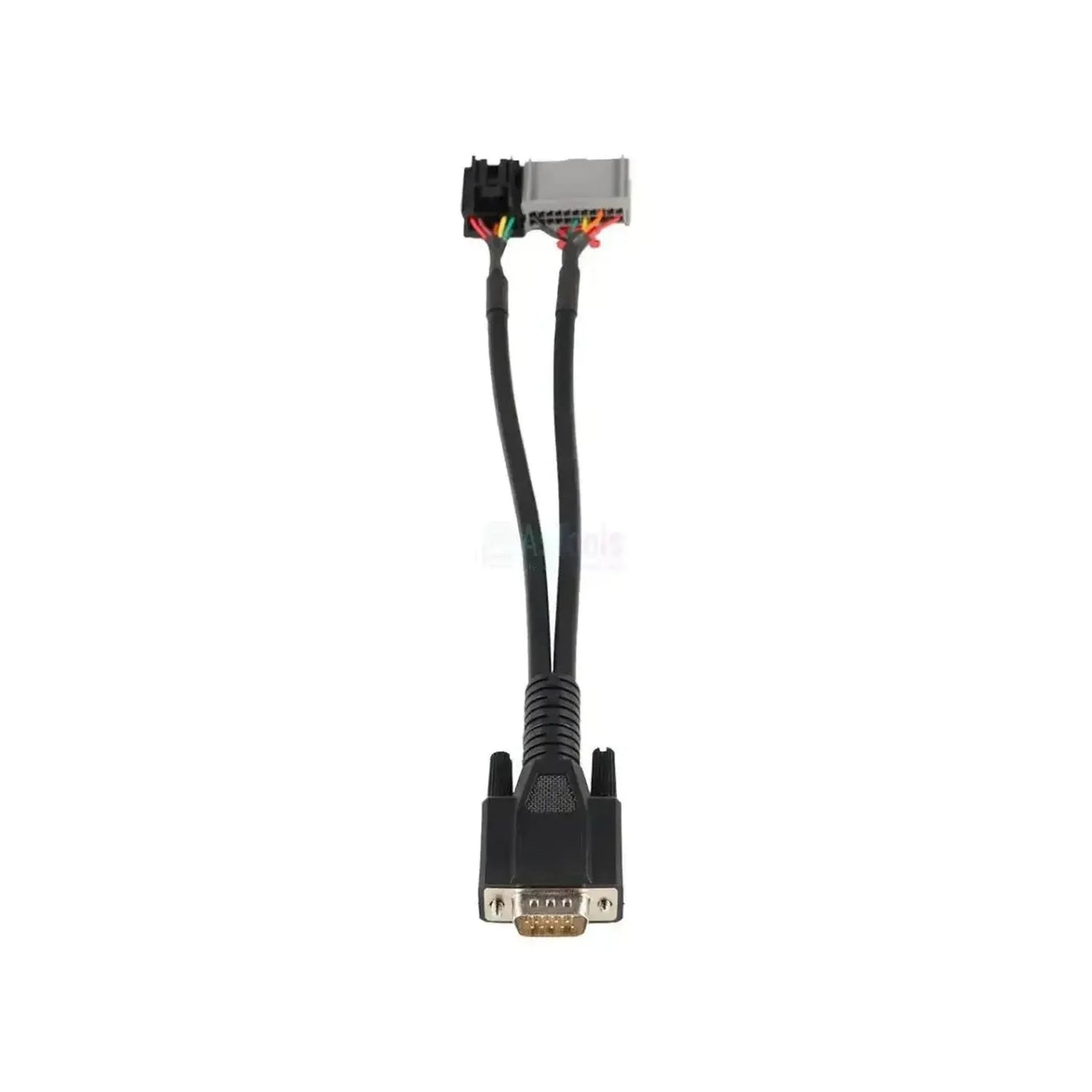

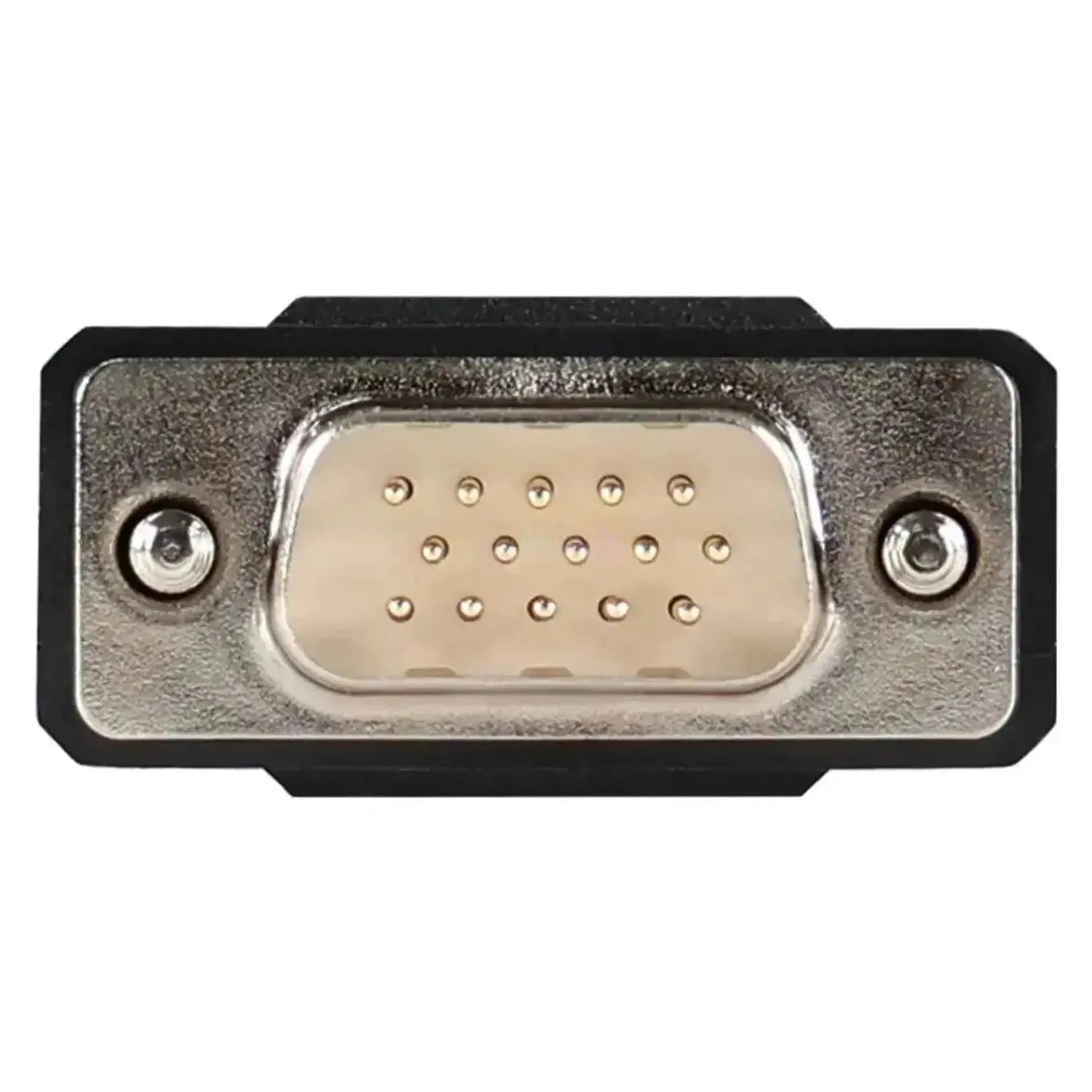

OBDSTAR T006 -kaapelissa on laitepuolella 15-nastainen DB15-liitäntä ja se jakautuu ajoneuvopuolella 12-nastaisen ja 22-nastaisen GSM-liitin paikaksi. Nämä kaksi liitintä kytkeytyvät suoraan Land Rover- ja Jaguar-ajoneuvojen keskikonsolin vaihteiston ohjainmoduulin johdotukseen.

Näiden ajoneuvojen vaihteistomoduulissa on kaksi erillistä pistoketta. Jaetulla kaapelirakenteileen molemmat kytkeytyvät samanaikaisesti, jolloin OBDSTAR-testauslaitteisto voi lukea ja ohjata kaikkia vaihteiston kannalta merkityksellisiä signaaleja. Yhteys ohittaa ajoneuvoverkon, mikä mahdollistaa moduulin kohdistetun testauksen ilman CAN-verkkoon liittyviä tekijöitä. Kaapeli on tämän yksittäisen moduulin testiyhteys: se ei tarjoa OBD2-diagnostiikkaa eikä sovellu yleiseen ajoneuvoluennointiin. Pääsyä liittimiin varten vaihteiston suojus on poistettava. Alla luetellut mallit on varmennettu rakennusvuosittain; mitä testauksia voidaan suorittaa, määrittää testauslaitteisto.

VAHVUUDET

✔Molemmat pistokkehet kerralla — 12-nastainen ja 22-nastainen GSM-liitin kytkeytyvät ilman ylimääräisiä sovitimia suoraan vaihteiston ohjainmoduuliin.

✔Nosto- ja kytkentätesti yhdessä yhteydessä — sekä moduulin nostofunktio että kytkentäkäyttäytyminen testataan samalla kaapelilla.

✔CAN-verkon ulkopuolella — suora kytkentä mahdollistaa moduulin kohdistetun testauksen ilman ajoneuvoverkon vaikutusta.

✔Kaksi merkkiä rakennusvuosineen — yksitoista varmennetulla Jaguar- ja Land Rover -mallilla on määritelty tarkat rakennusvuosivälit.

HUOMIOITAVAA

✕Vain OBDSTAR-testauslaitteiston kanssa — kaapelia ei voi käyttää muiden valmistajien diagnostiikkatyökalujen kanssa.

✕Ei lisäajoneuvojen tukea — vaihteiston ohjainmoduulia varten saatavilla olevat testausmenettely riippuvat testauslaitteistonne ohjelmistosta.

✕Ei OBD2-diagnostiikkaa — kaapeli ei sovellu yleiseen ajoneuvoluennointiin standardi-diagnostiikkaportin kautta.

✕Purkaminen tarvitaan — liittimet ovat saavutettavissa vasta, kun keskikonsolin vaihteiston suojus on poistettu.

Sovellukset ja toiminnallisuudet

OBDSTAR-testauslaitteistosarjan laitteiston kanssa yhdessä käytettävä kaapeli tukee seuraavia vaihteiston ohjainmoduuliin liittyviä tehtäviä.

Ohjausyksiköt, joihin pääsette

Vaihteiston ohjainmoduuli: Kytketty suoraan 12-nastaisen ja 22-nastaisen GSM-liittimen kautta keskikonsolin paikkaan.
Ei muita ajoneuvojärjestelmiä: Yhteys ohittaa ajoneuvoverkon, joten vain vaihteiston ohjainmoduuliin päästään.

Mitä voitte tehdä

Nostotest suorittaa: Vaihteiston nostofunktio ohjataan sähköisesti ja moduulin vastaus luetaan.
Kytkentätesti suorittaa: Kytkentäsignaalit tarkistetaan oikean reaktion varalta vaihteessa vaihdettaessa.
Moduuli kytketään suoraan: Viestintä testauslaitteiston kanssa muodostetaan standardin diagnostiikkaportin ulkopuolella.
Moduuli arvioidaan ennen vaihtoa: Varmistetaan, onko häiriö vaihteiston ohjainmoduulissa ennen vaihtamiseen ryhtymistä.
Huomio: Tarkistakaa etukäteen, onko tietyllä rakennusvuodella ja versiolla todella 12-nastainen ja 22-nastainen GSM-liitäntä.

Yhteensopivat ajoneuvot ja sovellukset

Ratkaisevaa on 12-nastainen ja 22-nastainen GSM-liitäntä vaihteiston ohjainmoduulissa, ei malli. Alla luetellut ajoneuvot on varmennettu yhteensopiviksi. Väleillä, jotka ovat edelleen käynnissä, myöhempi versio voi kantaa erilaista moduulia; tarkistakaa siis liittimet itse.

Jaguar:

F-Pace (X761): (2016–nykypäivä)
F-Type (X152): (2013–nykypäivä)
XE (X760): (2015–nykypäivä)
XF (X260): (2015–nykypäivä)
XJ (X351): (2009–nykypäivä)

Land Rover:

Discovery 5 (L462): (2017–nykypäivä)
Discovery Sport (L550): (2015–nykypäivä)
Range Rover (L405): (2013–nykypäivä)
Range Rover Evoque (L538/L551): (2011–nykypäivä)
Range Rover Sport (L494): (2013–nykypäivä)
Range Rover Velar (L560): (2017–nykypäivä)

💡

Hyvä tietää: Vaihteiston ohjainmoduuli sijaitsee keskikonsolin paikkaan; 12-nastainen ja 22-nastainen GSM-liitin ovat saavutettavissa vaihteiston suojuksen poistamisen jälkeen, ja tarkkaa moduulin paikkaa vaihtelee rakennusvuosittain. Tarkistakaa malli, rakennusvuosi ja liittimen muoto huoltokirjasta ennen tilaamista.

Pakkauksen sisältö

1x OBDSTAR (T006) | 12+22-pins GSM - 15-pins DB15 Verloopkabel | Personenauto

Tekniset tiedot

Määritys	Kuvaus
Valmistaja	OBDSTAR
Tuotenumero	T006
Tyyppi	Sovitinkaapeli
Soveltuvuus	Vaihteistönohjausmoodulien testaus Jaguar- ja Land Rover -ajoneuvoissa
Ajoneuvopuolen liitin	12+22-pins GSM
Laitepuolen liitin	15-pins DB15
Viestintä	Suora moduliyhteys, ajoneuvon CAN-verkon ulkopuolella
Ohjainyksiköt	Vaihteistönohjausmoduuli
Segmentti	Henkilöauto
Tuetut valmistajat	Jaguar ja Land Rover
Mallialue	Jaguar ja Land Rover 2009–nykypäivä, mallikohtaisia eroja (katso mallilista)
Käyttöön tarvittavat	OBDSTAR-ohjelmoija, jossa on 15-pins DB15-liitäntä, kuten DC706 MP001-kitti
Lisäksi tarvittavat	OBDSTAR-testiplatformi; pookikotelon purkaminen keskikonsolin kohdalta
Paino	0,1 kg
