Jaltest  |  SKU: JDC527A

Jaltest (JDC527A) | Volvo Penta 6-nastainen OBD - 16-nastainen OBD2 -sovitinkaapeli | Polttomoottori

€109,95 alv:n kanssa
€90,87 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

Jaltest JDC527A yhdistää Volvo Pentan laivamoottoreiden 6-napaisen diagnoosiliitännän Jaltest-diagnostiikkakaapelin 16-napaisen OBD2-tuloon. Moottoripuolella on harmaa suorakulmainen liitin, jossa on kuusi kontaktipesää; tämä liitäntä sijaitsee moottoritilassa moottorilla tai sen vieressä. Virallinen nimitys on Volvo Pentan diagnostiikkakaapeli, 6-napainen.

Tämän liitännän kautta diagnostiikkalaitteisto pääsee moottorin verkkoon ja kahdelle ohjainyksikölle: moottorin säätöön EDC1 ja käyttöpaneeliin EDC CP. Näiden kahden välinen ero määrää, mitä näet: Vikakoodit ja mittausarvot luetaan Jaltestilla moottorin säätöjärjestelmästä, käyttöpaneelistä tulevat vain järjestelmätiedot. Kaapeli on 28–30 cm pituinen, toimii Jaltest Link V8.1:llä ja V9:llä ja kuuluu Jaltest Marine -sarjaan.

VAHVUUDET

✔Lukee Volvo Pentan laivamoottoreiden moottorin säätöyksikön (EDC1), mukaan lukien vikakoodit ja mittausarvot.
✔Antaa myös pääsyn käyttöpaneeliin (EDC CP) järjestelmätietojen saamiseksi.
✔Reaaliaikainen seuranta: Seuraa arvoja reaaliajassa moottorin käydessä, myös käyttöpaneelissa.
✔Kattaa D-, IPS-, TAMD- ja KAD/KAMD-sarjojen sisämoottoreita, joita Jaltest Marine tarjoaa.

HUOMIOITAVAA

✕Kaikki toiminnot eivät toimi jokaisessa ohjainyksiköissä: Vikakoodit ja mittausarvot luetaan Jaltestilla moottorin säätöyksikön (EDC1) kautta, ei käyttöpaneelin (EDC CP) kautta.
✕Vain 6-napaista liitäntää varten; Volvo Penta käytti useita liitinpolvea omalla liittimellä.
✕Harmaassa liittimessä on kontaktipesät; myös kuusinapainen JDC611A on muussa mallissa musta soikealiittin pinneillä, eikä se sovi tähän.
✕Kaapeli menee itse moottoriin: liitäntä sijaitsee moottoritilassa, ei kiinteässä paikassa aluksella.

Mitä saat

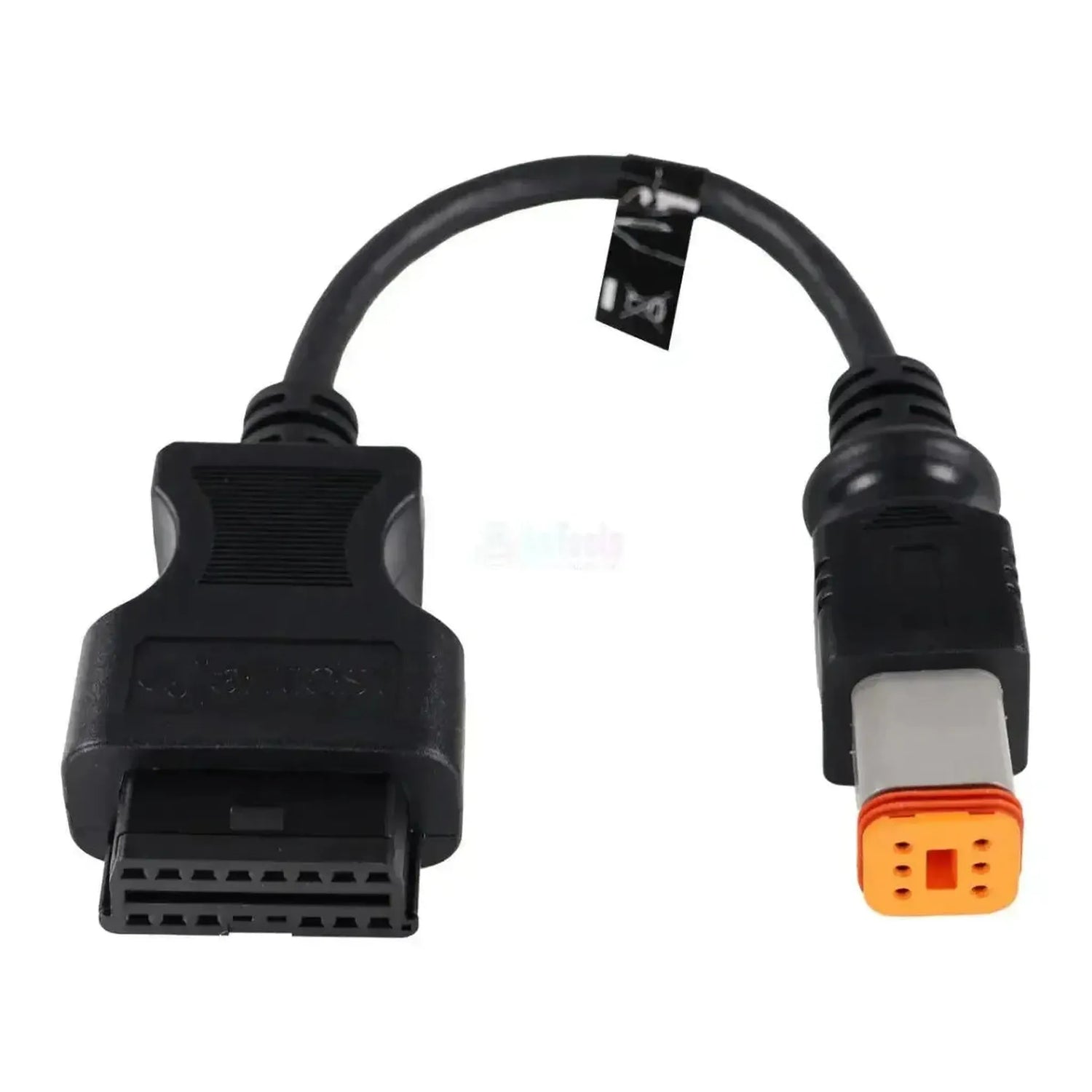

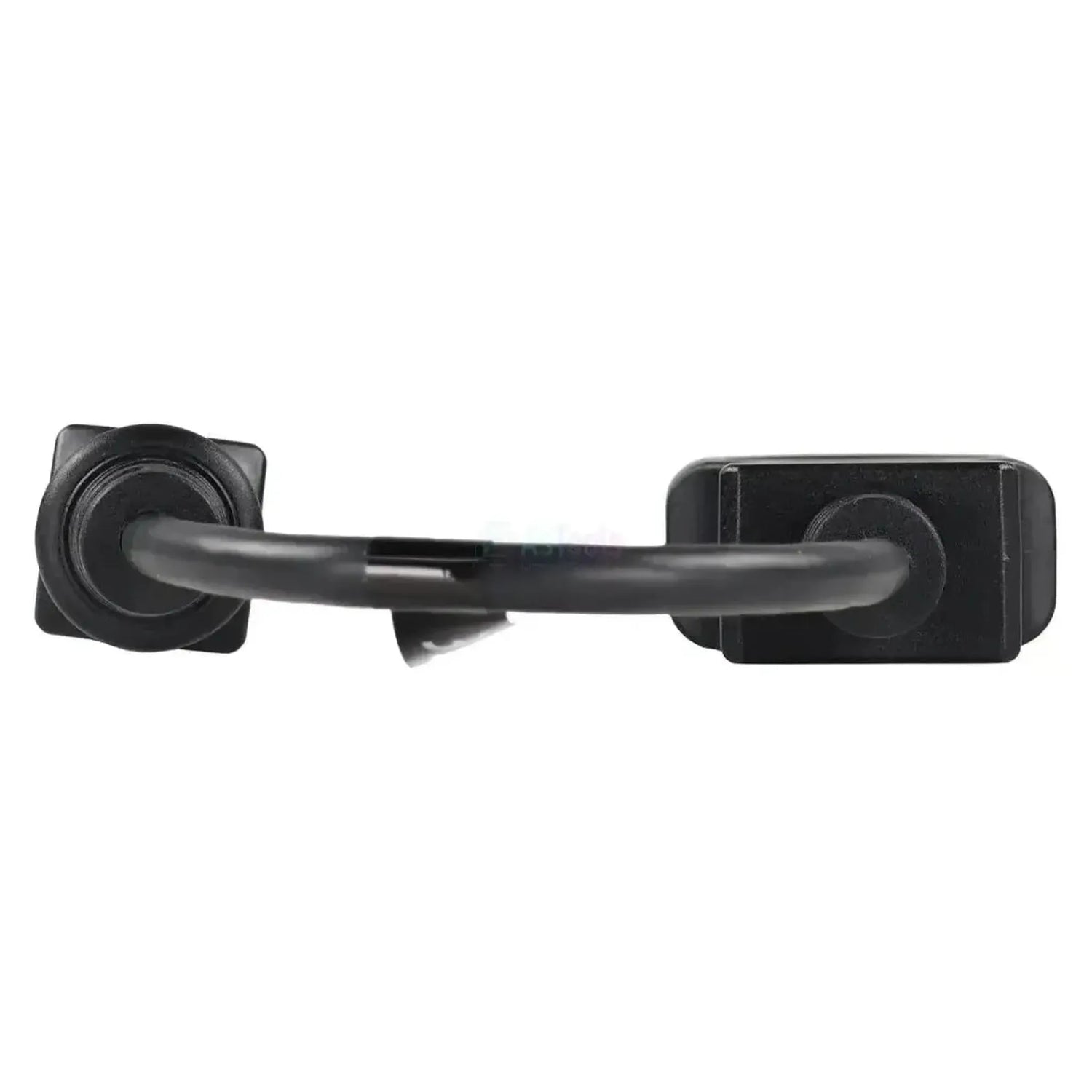

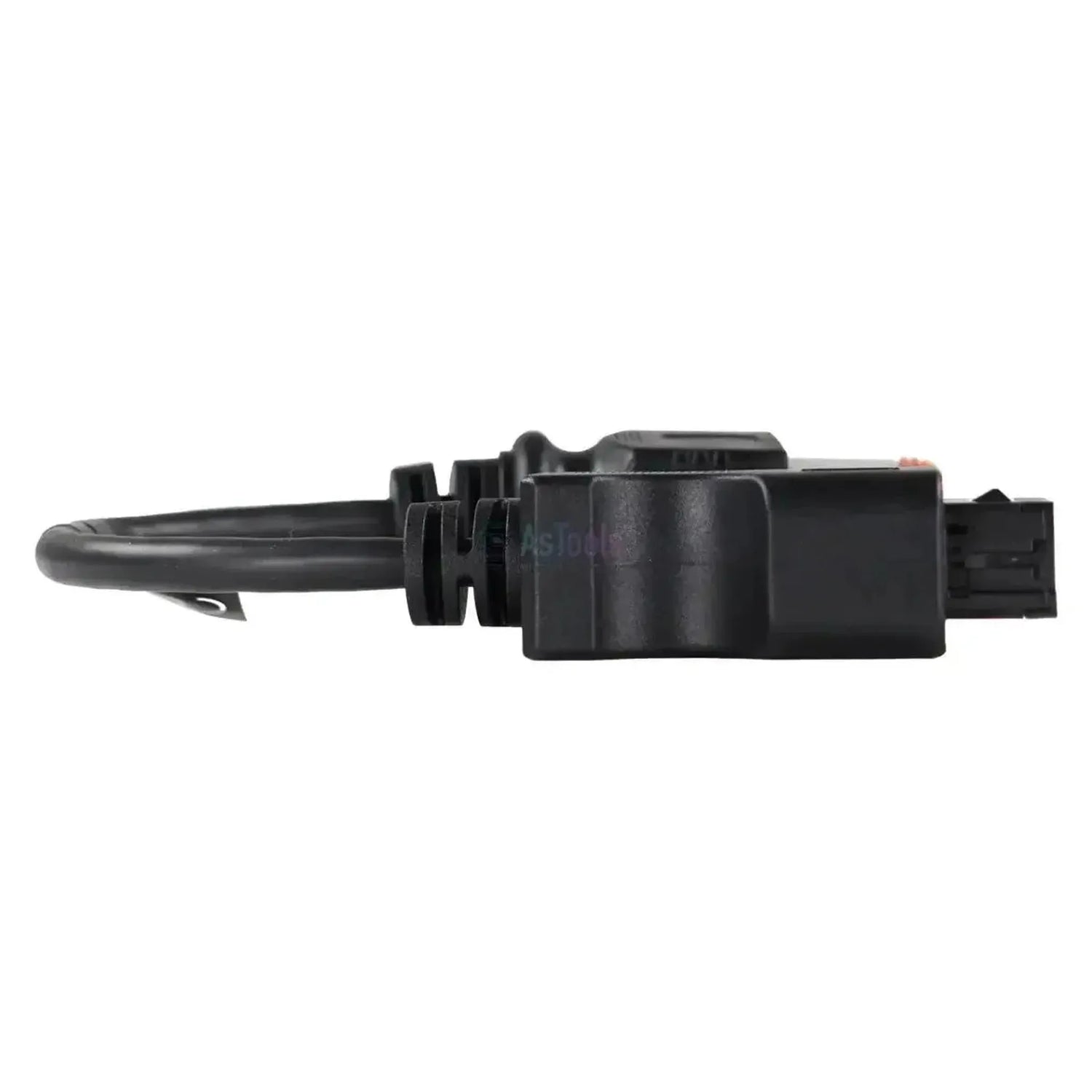

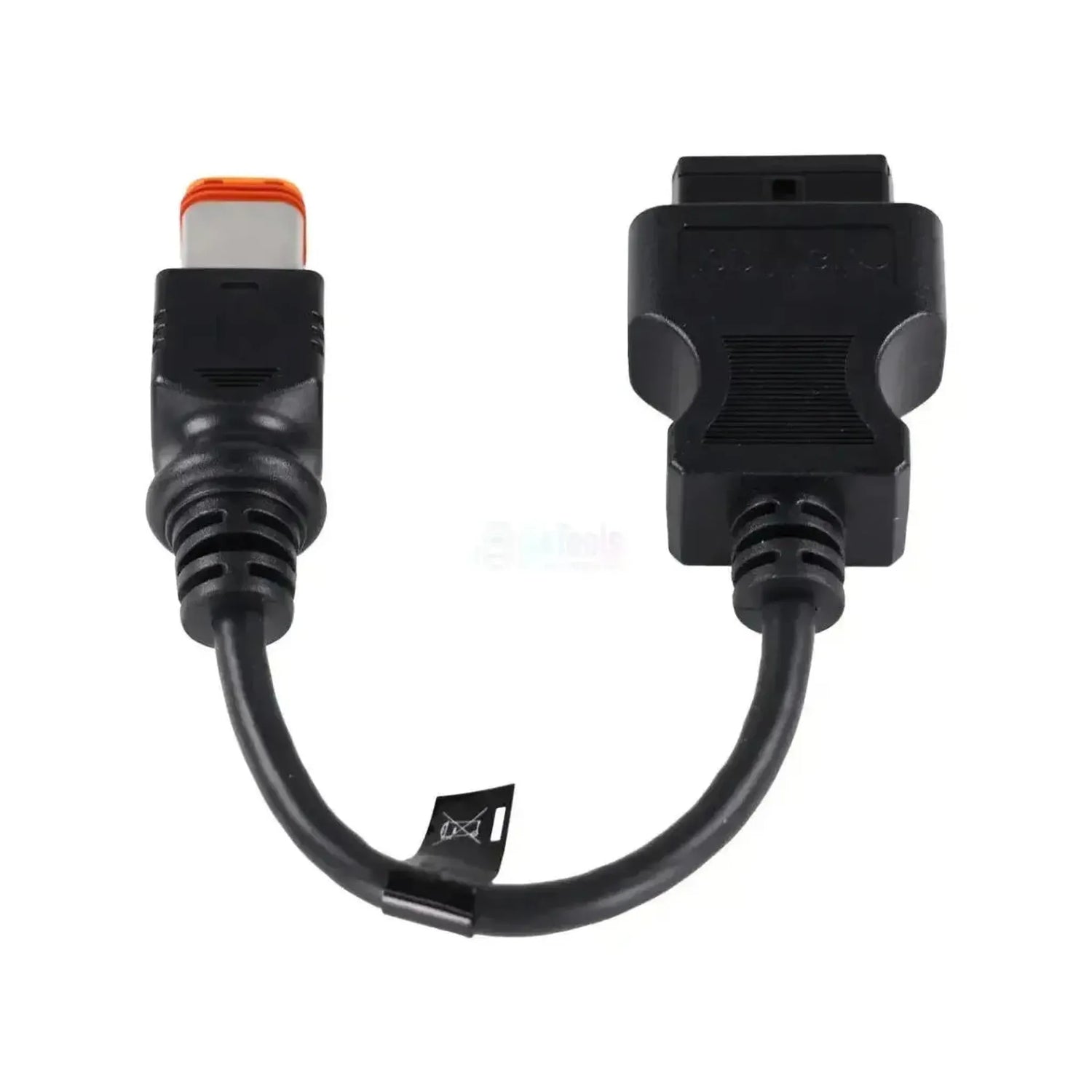

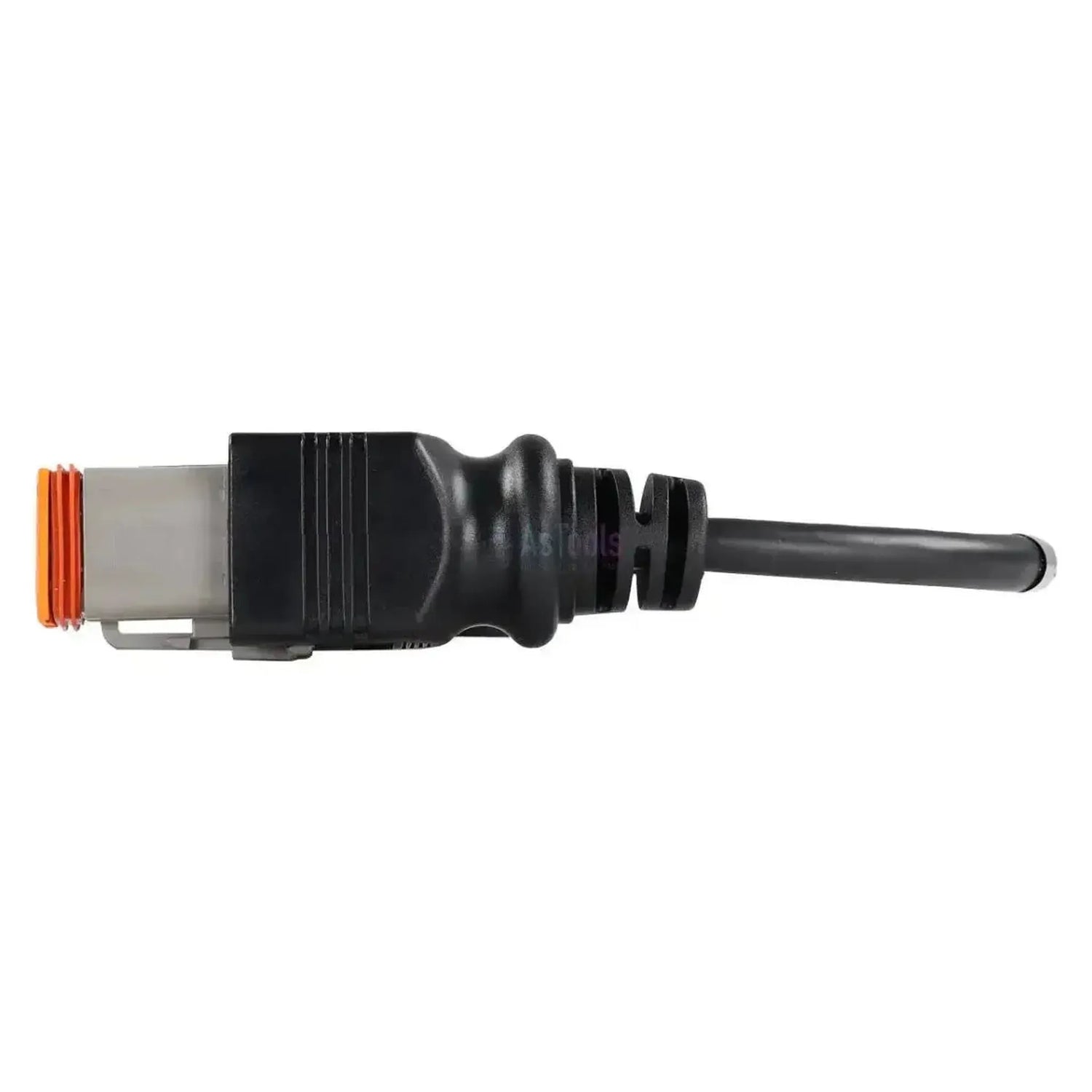

Moottoripuolella on harmaa suorakulmainen liitin, jossa on kuusi pyöreää kontaktireikää, jaettuina kolmeen riviin kahdesta keskusohjainokian ympärille. Kontaktipidike on siniviher ja sen takana on oranssi tiivistysrengas; päällä on musta kiinnitysilta ja sen takana musta vetosuoja. Musta kaapeli, 28–30 cm pitkä, kantaa puolivälissä pientä lippua CE-merkinnällä.

Toisessa päässä on musta 16-napainen OBD2-holkki, jossa on jaltest-logo muovissa ja merkintä JDC 527A sivulla, joten löydät kaapelin laukusta ilman, että joudut sovittamaan sitä. Avaus on D-muotoinen ja sisältää kontaktipesät, kuten tavallinen OBD2-liitäntä.

Sovellukset ja toiminnallisuudet

Tämän yhteyden kautta lähestyt Jaltest-ohjelmistolla moottorin ohjainyksiköitä. Kaapeli yhdistää vain viestintäkanavat; mitä toimintoja saat, riippuu ohjainyksiköstä. Moottorin säätöyksikössä on täysi lista, käyttöpaneelissa vain järjestelmätiedot ilman vikakoodeita.

Ohjainyksiköt, joita voit käyttää

  • EDC1, moottorin säätöyksikkö: Moottorin elektroninen dieselinsäätö. Tästä luet vikakoodeita ja mittausarvoja.
  • EDC CP, käyttöpaneeli: Paneelin elektroninen moduuli. Jaltestilla luet sen järjestelmätiedot, mutta ei vikakoodeita.

Mitä voit tehdä

  • Vikakoodien luku: Lue moottorin säätöyksikön vikamuistia, sisältäen kuvauksen havaitusta häiriöstä.
  • Mittausarvojen katseleminen: Katso moottorin säätöyksikköön kytkettyjen anturien nykyiset arvot.
  • Reaaliaikainen seuranta: Seuraa arvoja reaaliajassa moottorin käydessä — myös käyttöpaneelissa.

Yhteensopivat ajoneuvot ja sovellukset

Määräävä tekijä on liitin, ei moottorityyppi. Tämä versio on 6-napaisen liitännän kanssa harmaassa suorakulmaisessa liittimessä. Alla olevia sisämoottoreita Jaltest Marine tarjoaa sarjassaan; mitkä liitin moottorillasi on, tarkistat paikan päällä.

Volvo Penta:

  • D-sarja: D3 – D16, mukaan lukien EVC2.0-versiot
  • IPS-sarja: IPS 350 – IPS 1350
  • TAMD-sarja: TAMD72P, 73P, 74C, 74L, 74P ja 75P
  • KAD / KAMD-sarja: KAD300, KAD44P, KAMD300 ja KAMD44P
💡
Hyvä tietää: Volvo Penta käytti jokaisen moottoripolven kohdalla erilaista diagnostiikkalikitintä; napojen määrä ja liittimen muoto määrittävät, mitä kaapelia tarvitset. Liitäntä sijaitsee moottoritilassa moottorilla tai sen vieressä. Vertaa moottorisi liitintä neljään alla olevaan versioon ennen tilaamista.

Neljä Volvo Pentan kaapelia rinnakkain

Volvo Penta käytti jokaisen moottoripolven ja sovelluksen kohdalla erilaista diagnostiikkalikitintä, ja jokaisella versiolla on oma kaapeli. Napojen määrä yksinään ei auta: JDC527A ja JDC611A ovat molemmat kuusinapaisia, mutta ensimmäisessä on harmaa suorakulmainen liitin kontaktipesillä ja toisessa musta soikealiittin pinneillä purppurassa kontaktipidikkeessa. Vain JDC618A9 vaatii Jaltest Link V9:ää; muut kolme toimivat myös V8.1:llä.

Kaapeli Liitin moottorilla Mihin
JDC527A (tämä kaapeli) Harmaa suorakulmainen liitin, siniviher kontaktipidike kuudella kontaktipesällä ja oranssi tiivistysrengas Volvo Penta 6-nastainen diagnostiikkaliitäntä: EDC1 ja EDC CP
JDC528A Sama harmaa liitin, mutta leveämpi, jossa kahdeksan kontaktiaukkoa kahdessa neljän kontaktin rivissä Volvo Penta 8-nastainen diagnostiikkaliitäntä kiinteisiin merenkulkumoottoreihin: EMS V3, EMS V4, EDC, ACM V3 ja ACM V4
JDC611A Musta soikea liitin, violetti kosketinpidin, jossa kuusi nastaa yhdessä rivissä Volvo Penta EGCI 6-nastainen ja OBD-M: ECM EGC, MEFI ja EVC-moduulit
JDC618A9 Valkoinen suorakaiteen muotoinen liitin kahdella pyöreällä kontaktiaukolla, punainen ja musta johto Volvo Penta KAD/KAMD/TAMD, 2-nastainen liitäntä

Pakkauksen sisältö

  • 1x Jaltest (JDC527A) | Volvo Penta 6-nastainen OBD - 16-nastainen OBD2 sovitinkaapeli | Polttomoottori

Tekniset tiedot

Määrite Kuvaus
Merkki Jaltest (Cojali)
Viitenumero JDC527A
Tyyppi Sovitinkaapeli
Soveltuvuus Volvo Penta merenkulkumoottorit, 6-nastainen diagnostiikkaliitäntä
Pituus 28–30 cm
Moottorin puolen liitäntä 6-nastainen OBD, harmaa suorakaiteen muotoinen liitin kontaktiaukolla
Liitäntä käyttöliittymän puolella 16-nastainen OBD2
Käyttöliittymä Jaltest Link V8.1 ja V9
Ohjausyksiköt EDC1 (moottorin ohjaus) ja EDC CP (ohjauspaneeli)
Segmentti Polttomoottori (merenkulku)
Jaltest-moduuli Jaltest Marine
Osa kaapelisetistä Merenkulkukaapeliset alukselle (70002008) ja sisäkäyttöön (70002009)
