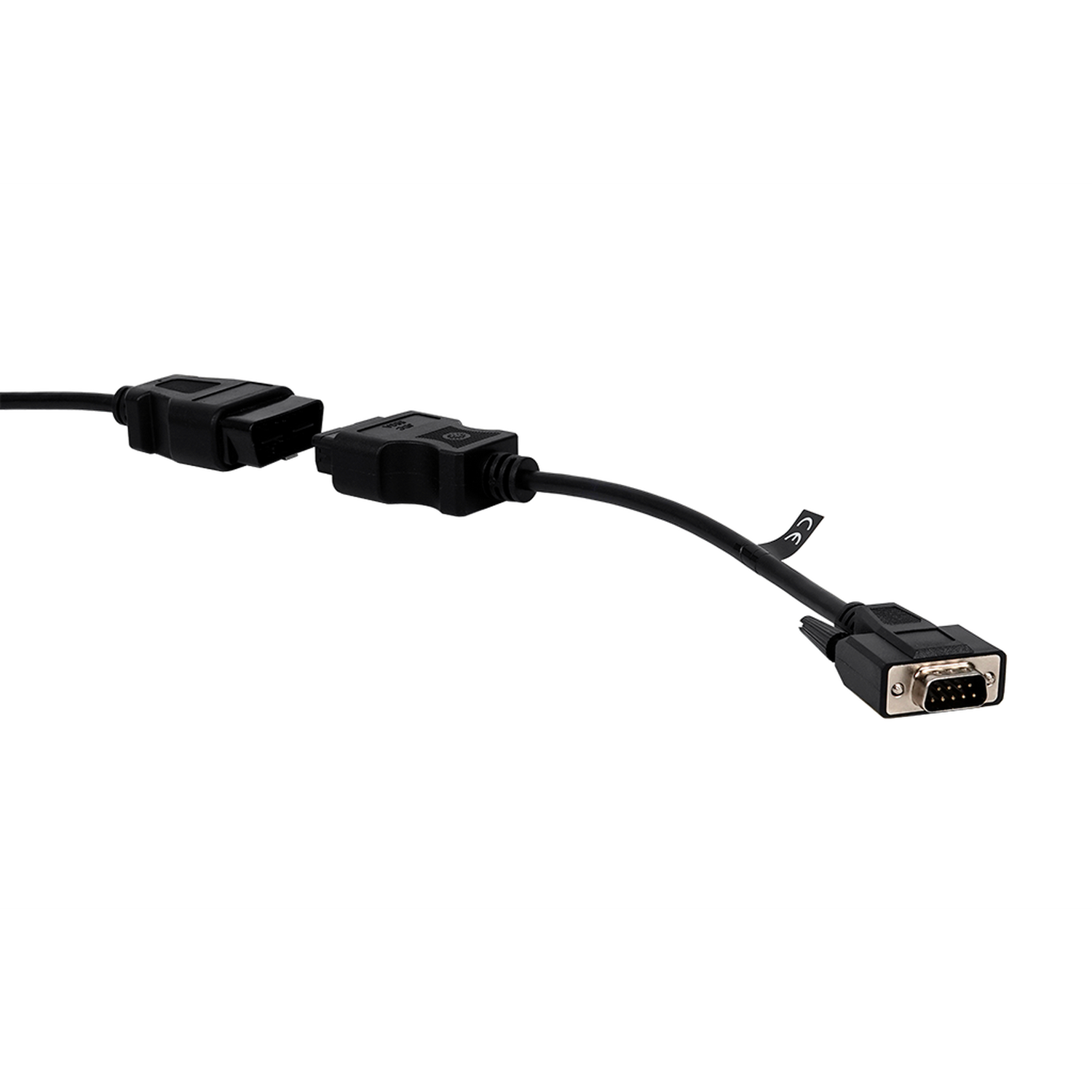

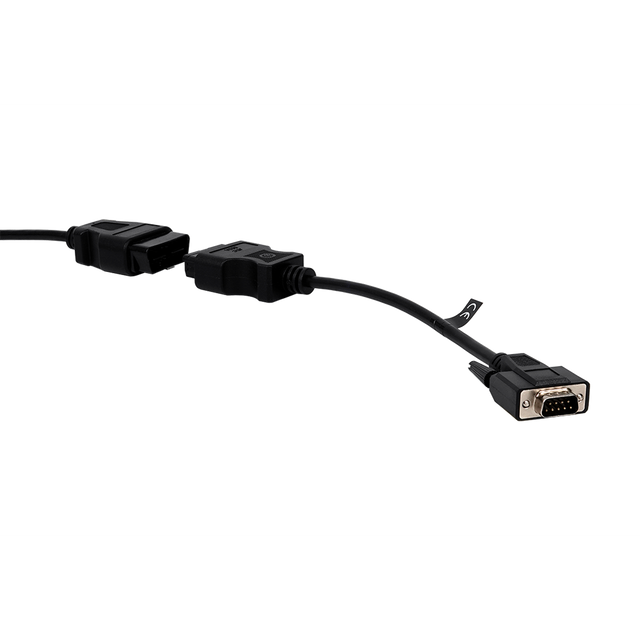

Jaltest JDC553A on diagnostiikkakaapeli, joka yhdistää Jungheinrichin 9-nastaisen SUB-D-liittimen hissien ja siirtölaitteiden diagnostiikkajärjestelmän vakiomuotoiseen 16-nastaisen OBD2-liitäntään. Se on lyhyt kaapeli, jonka pituus on 28–30 cm: koneen puolella on 9-nastainen SUB-D-uros upotettu nikkelöidyssä D-muotoisessa suojassa, jossa on kaksi ruuvia, ja toisella puolella musta valettu OBD2-kotelo. Tämä SUB-D-liitäntä sijaitsee kuljettajan hyytävässä tai kuorma-auton konepellin alla. Jungheinrich käyttää samaa SUB-D-liitintä sekä sähköisillä EFG- ja varastosarjoilla että diesel-DFG- ja LPG-TFG-nostolaitteilla, joten yksi kaapeli sopii suureen osaan kalustosta.
Tämän yhden liittimen takana ovat koneen tietokoneet MCM, MCM2 ja DLC, hydrauliikkaohjaukselle HCU, tehomoduulit LMC ja RMC, instrumenttipaneeli DC ja DFG/TFG-versioissa moottorin hallintayksiköt E-CDIS, EDC 16 U31 ja EDC 17 CP20 (CPYA). Ero on käyttövoimassa: sähköiset autot käyttävät tehomoduuleita, diesel- ja LPG-versiot lisäksi moottorin ohjausta. Nostolavanautoja ei ole koskaan velvoitettu OBD-mukaisuuteen, joten Jungheinrich käyttää tätä liitintä myös uusissa koneissa. Kaapeli kuuluu Jaltest MHE (Material Handling Equipment) -kategoriaan.
VAHVUUDET
HUOMIOITAVAA
Sovellukset ja toiminnot
Tämän yhteyden kautta pääset Jaltest-ohjelmistolla kuorman hallintayksiköihin. 9-nastainen SUB-D-liitin menee kuormaan, 16-nastainen OBD2-puoli Jaltest-diagnostiikakaapeliisi. Mitä järjestelmiä on olemassa, vaihtelee sarjan ja käyttövoiman mukaan.
Ohjausyksiköt, joihin pääset
- MCM, kehon tietokone ja MCM2, kehon tietokone: kuorman keskusajoneuvotietokone.
- DLC, kehon tietokone: sähköisen EFG-sarjan koneen tietokone.
- HCU, hydraulijärjestelmä: nostotyön hydrauliikkaohjaukselle.
- LMC ja RMC, tehomoduuli: nosto- ja ajovoiman tehomoduulit.
- DC, instrumenttipaneeli: instrumenttipaneeli ja huollontiedot.
- E-CDIS, elektroninen dieselin hallinta, Common Rail: DFG/TFG-versioiden common-rail-moottorin hallinta ja lisätoimet.
- EDC 16 U31 ja EDC 17 CP20 (CPYA), elektroninen dieselin hallinta: muut dieselmoottorin hallintayksiköt.
Mitä voit tehdä
- Lukea ja poistaa virhetiedot: Lukea ohjausyksikön virhemuistin kuvauksineen havaitusta häiriöstä.
- Tarkastella mittausarvoja: Ohjausyksikköön liitettyjen anturien nykyiset arvot numeroissa ja kaaviona.
- Ylläpitoaineiden kysyminen: Koneen huoltovälit ja suoritetut työt sekä huoltoraportit.
- Lisätoiminnot suorittaminen: saatavissa E-CDIS-moottorin hallintayksiköstä.
Yhteensopivat ajoneuvot ja sovellukset
Ratkaiseva tekijä on liitin, ei malli. Tämä kaapeli sopii mihin tahansa Jungheinrich-nostolavanautoon tai varastoautoon, jossa on 9-nastainen SUB-D-liitin. Alla mainitut sarjat sisältyvät Jaltest MHE -kattavuuteen; mitä liitintä kuormassasi on, tarkistat paikan päällä.
Jungheinrich:
- EFG-sarja (sähköiset nostolavanaut, EFG 110–EFG S50): (2004–2024)
- DFG-sarja (dieselnostostukiajoneuvot, DFG 316–DFG 690): (1999–2025)
- TFG-sarja (LPG-nostolavanaut, TFG 316–TFG S50): (2007–2025)
- ETV / ETM-sarja (saavutusajoneuvot): (1999–2024)
- ECE / ECC / ECD-sarja (saattoajoneuvot): (1997–2024)
- EJE / EJC / EJD / EJR-sarja (sähköiset laava- ja pinoajat): (1995–2024)
- ERE / ERD-sarja (saattoajoneuvot): (1995–2024)
- ESE / ESD / ESC-sarja (pinoajat ja keräilijät): (2004–2026)
Pakkauksen sisältö
- 1x Jaltest (JDC553A) | Jungheinrich 9-nastainen SUBD - 16-nastainen OBD2 -liitäntäkaapeli | Hef- en Hijswerktuigen
Tekniset tiedot
| Spesifikaatio | Kuvaus |
|---|---|
| Merkki | Jaltest (Cojali) |
| Viitteellinen numero | JDC553A |
| Tyyppi | Sovitinkaapeli |
| Soveltuvuus | Jungheinrich hissitruckit ja varastotruckit |
| Koneen puolen liitäntä | 9-pins SUB-D, uros, nikkellöity D-kaulus kahdella ruuvilla |
| Laitteen puolen liitäntä | 16-nastainen OBD2 |
| Pituus | 28–30 cm |
| Laitteisto | Jaltest Link, versio V8.1 tai V9 |
| Ohjainyksiköt | MCM, MCM2 ja DLC (koneen tietokoneet), HCU (hydrauliikka), LMC ja RMC (voimansiirtomoduulit), DC (instrumentointipaneeli), E-CDIS, EDC 16 U31 ja EDC 17 CP20 (CPYA) (moottori) |
| Segmentti | Nosto- ja siirtolaiteet |
| Jaltest-moduuli | Jaltest MHE (Material Handling Equipment) |
| Osa kaapelisetistä | MHE-johdinsarja pikatruckeille (70002022) |
| Käyttöä varten tarvittava | Jaltest Link -moduuli voimassa olevalla ohjelmistolisenssillä |
