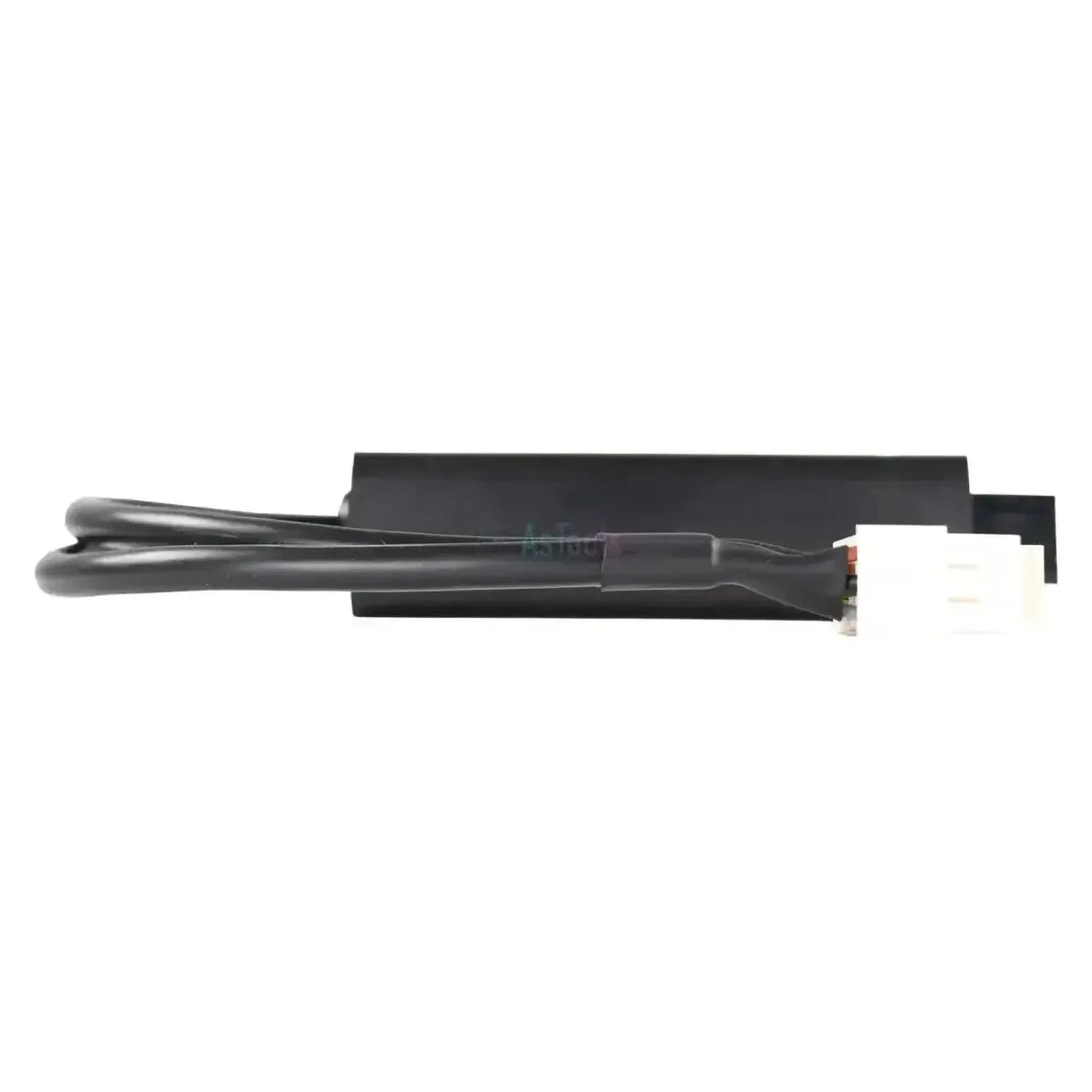

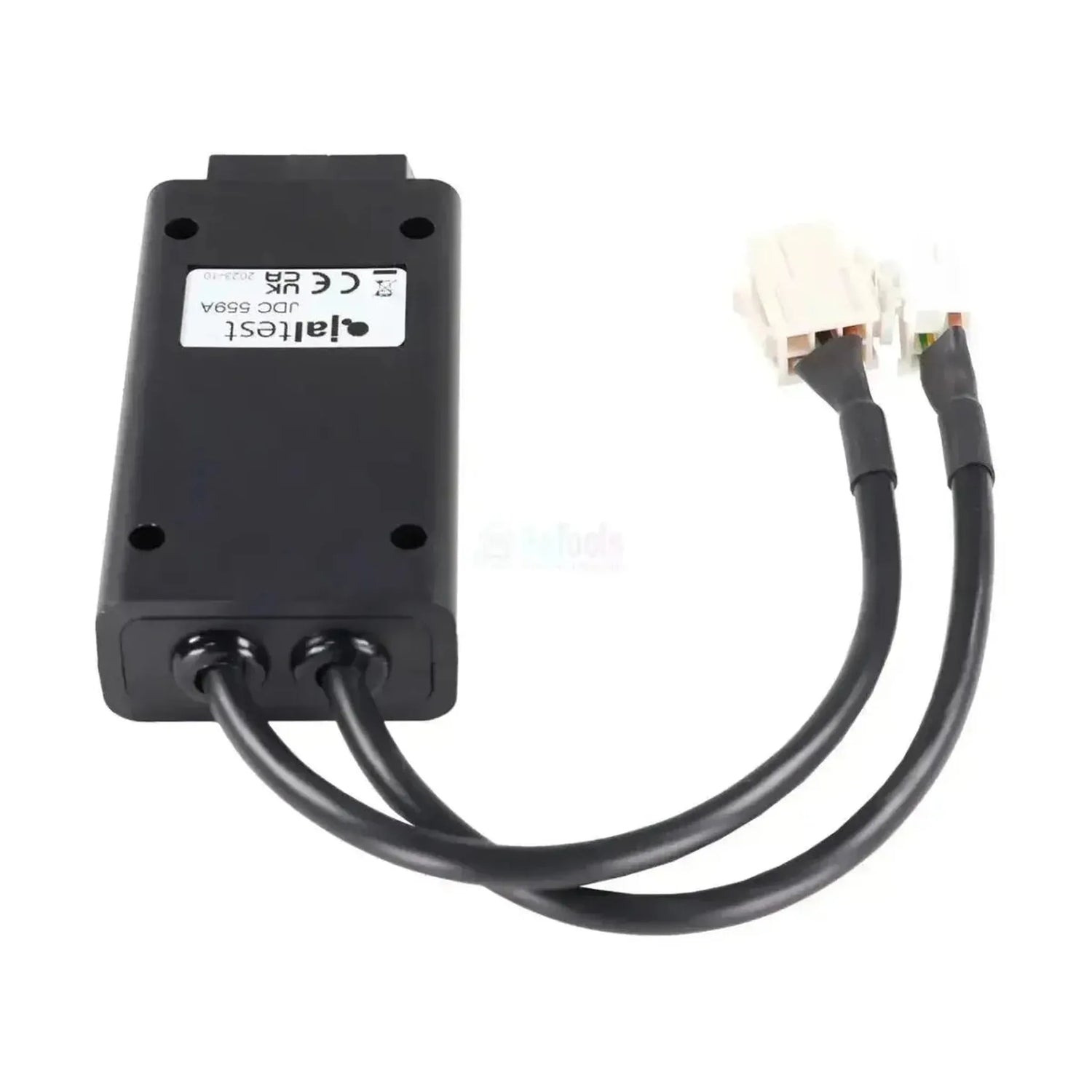

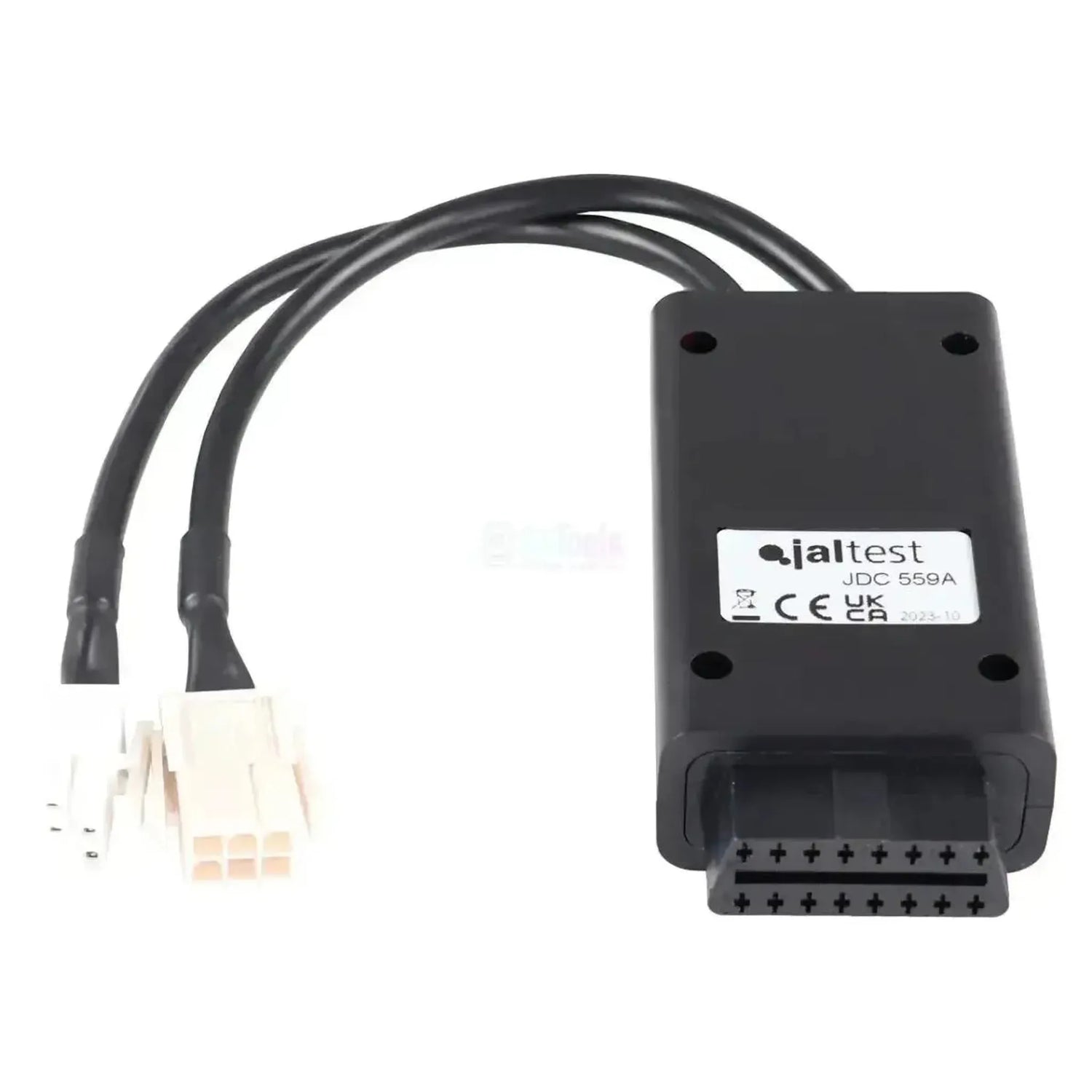

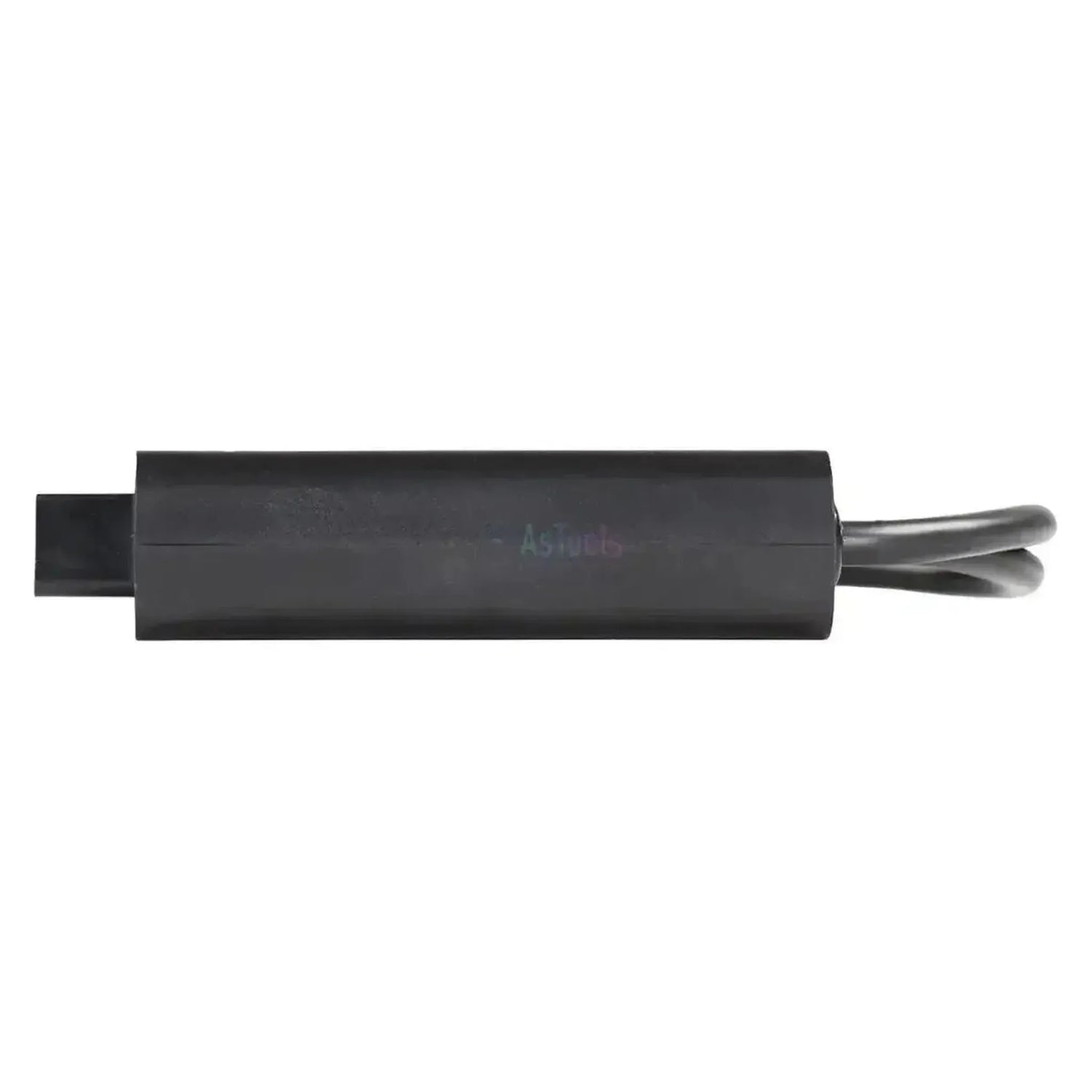

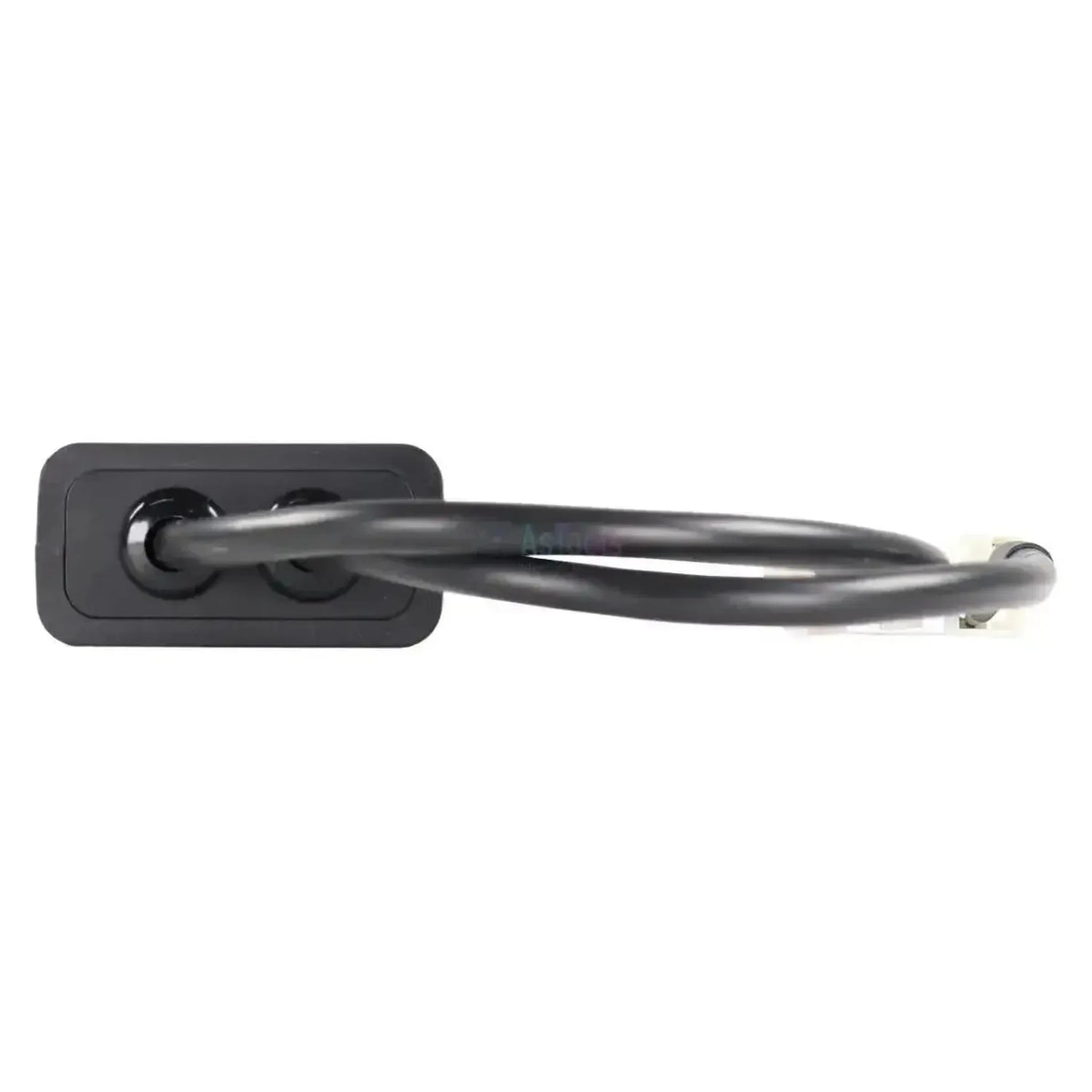

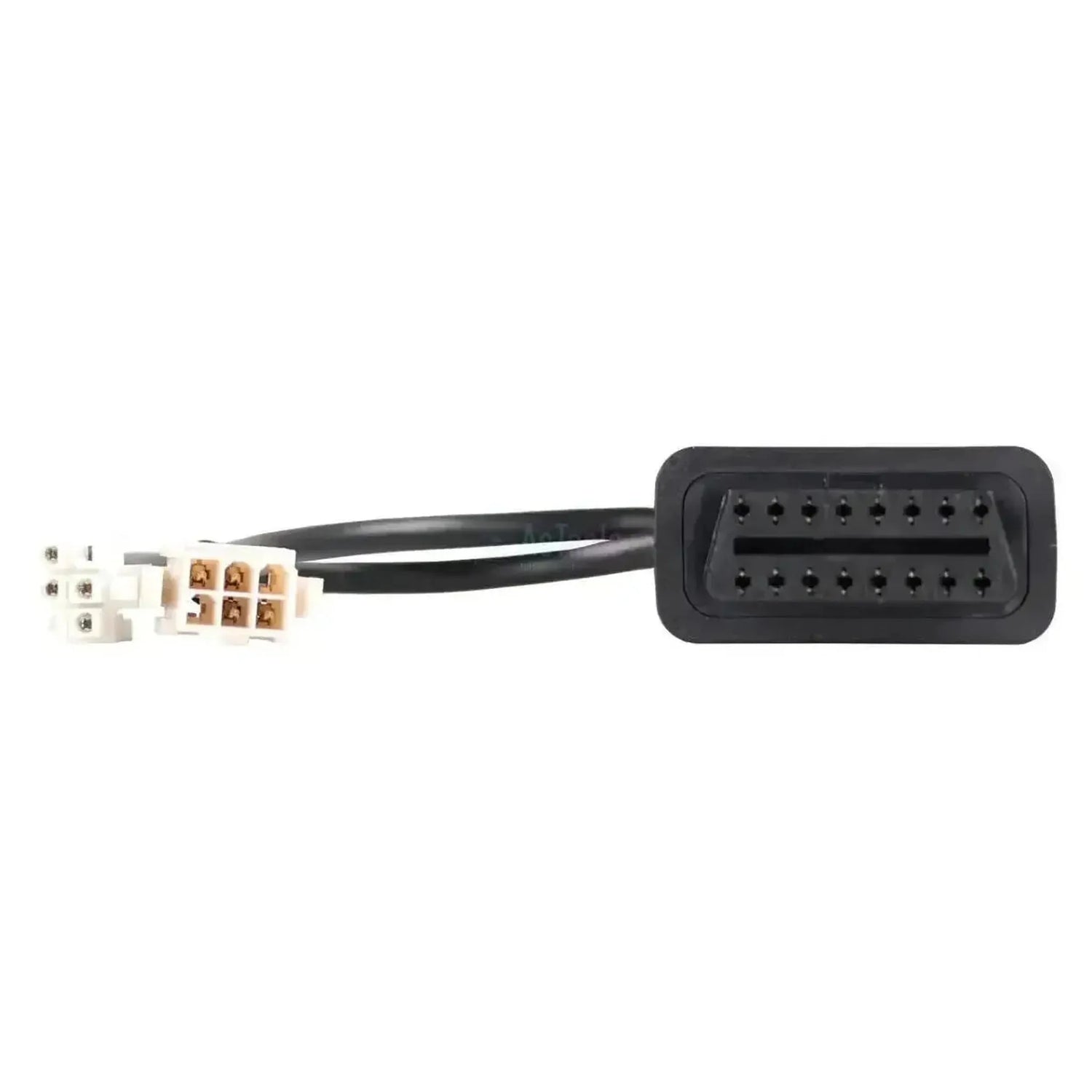

Jaltest JDC559A yhdistää Haulotten korkealastinten ja pitkävetolaitteiden 6+6-nastaisen diagnostiikkaliitännän Jaltest-diagnostiikkakaapelin 16-nastaisen OBD2-liitäntään. OBD2-liitännän jälkeen sijaitsee musta suorakulmainen kotelo, josta tulee kaksi haaraa, joissa jokaisessa on valkoinen 6-nastainen liitin kahdessa kolmen nastan rivissä. Nämä kaksi liitintä muodostavat yhteensopivan parin: toinen kantaa kosketusliittimiä ja toinen neulakorkia. Kaapelin pituus on 30 cm.

Kun molemmat haarat on kytketty, Jaltest-ohjelmisto pääsee ohjainyksiköihin ilman välikytkentöjä. Niihin kuuluvat hydrauliikan ohjaus HYDRAULICS sekä CAN- että vanhemmassa RS232-versiossa, moottorin ohjaus ECM Kohler mukaan lukien Stage V -versio ja HA-sarjalla Kubota-moottoreiden E-CDIS. HTL-pitkävetolaitteissa on tuettu vain Kohler-ohjaus. Kaapeli toimii Jaltest Link V8.1 ja V9 -versioiden kanssa ja kuuluu Jaltest MHE -moduuliin.

EDUT

✔Molemmat 6-nastaiset liittimet yhdessä kaapelissa, joten diagnostiikkatyön aikana ei tarvitse vaihtaa liittimiä.

✔Pääsee hydrauliikan ohjaukseen HYDRAULICS sekä CAN- että vanhemmassa RS232-versiossa, joten se toimii useiden konegeneraatioiden kanssa.

✔Tukee moottorin ohjausta ECM Kohler, mukaan lukien uudempien koneiden Stage V -versio.

✔HA-korkealastinten kanssa myös Kubota-moottoreiden E-CDIS-ohjaus, ja yhteensopiva Link V8.1 ja V9 -versioiden kanssa.

HUOMIOITAVAA

✕HTL-pitkävetolaitteissa on tuettu vain Kohler-ohjaus; E-CDIS ei ole saatavilla näissä laitteissa.

✕Hydrauliikan ohjauksen RS232-versio on vanhemmissa koneissa; se kumpi versioista on koneessasi, määrää sen, mitä näet.

✕Vain Haulotten 6+6-nastaista liitäntää varten. Haulotten koneet, joissa on yksi 4-nastainen liitin, kuuluvat JDC549.9 -kaapeliin, joka päättyy liitäntäpäässä 26-nastaisen DB26 -liitäntään OBD2:n sijaan.

✕30 cm pituudella kaapeli on lyhyt, joten työskentely tapahtuu lähellä ohjausyksikköä.

Soveltamiskohteen ja toiminnallisuudet

Tämän kaksoisyhteyden kautta Jaltest-ohjelmisto pääsee koneen ohjainyksiköihin. Mitä järjestelmiä on saatavilla, riippuu sarjasta ja moottoriversion valinnasta: korkealastimet sisältävät enemmän järjestelmiä kuin HTL-pitkävetolaiteet. Alla olevat yksiköt tulevat Jaltestin MHE-tuesta.

Ohjainyksiköt, joihin voit päästä

HYDRAULICS (CAN), hydraulijärjestelmä: Koneen hydrauliikan ohjaus CAN-väylässä.
HYDRAULICS (RS232), hydraulijärjestelmä: Sama ohjaus vanhemmissa koneissa sarjayhteydellä.
ECM Kohler, dieselmoottorin ohjaus common-rail -ruiskulla: Kohler-dieselmoottorien ohjaus.
ECM Kohler (Stage V), dieselmoottorin ohjaus common-rail -ruiskulla: Saman moottorin ohjauksen Stage V -versio.
E-CDIS, dieselmoottorin ohjaus common-rail -ruiskulla: Kubota-moottoreiden ohjaus HA-sarjassa.

Mitä voit tehdä

Virhekoodien lukeminen ja poistaminen: Ohjausyksikön virhemuistin lukeminen havaittujen vikojen kuvauksella.
Mittausarvojen katseleminen: Ohjausyksikköön kytkettyjen anturien nykyiset arvot numeroina ja kaaviona.
Huollon seuranta: Huoltovälit ja suoritetut työt palveluraportin kanssa.
Lisätoimenpiteiden suorittaminen: Jaltest-lisämenettelyt kullekin ohjausyksikölle, mikäli ne ovat saatavilla järjestelmässä.

Yhteensopivat koneet ja soveltamiskohteen

Ratkaisevaa on liitin, ei malli. Tämä kaapeli sopii kaikille Haulotten koneille, joissa ohjausyksikön liitäntä koostuu 6+6-nastaisen yhteyden kautta. Jaltest tukee alla olevia sarjoja MHE-tuen kautta; korkealastimet ja pitkävetolaiteet eivät ole OBD-vaatimuksen alaisia, joten tämä ratkaisu on saatavilla myös uudemmissa Haulote-koneissa. Koneet, joissa on yksi 4-nastainen liitäntä, kuuluvat JDC549.9 -kaapeliin.

Haulotte:

HA Series: HA 12 - HA 80, nivelvarsi-korkealastin.
H Series: H 12 - H 43, saksi-korkealastin.
HT Series: HT 16 - HT 67, teleskoopin korkealastin.
HTL Series: HTL 3000 - HTL 9000, pitkävetolaistin.
COMPACT 10 DX ja COMPACT 12 DX: Saksi-korkealastin.
STAR Series: STAR 6, 8 ja 10, vertikaali-mastilafetti.
OPTIMUM 8: Saksi-korkealastin.
SIGMA 16: Teleskoopin korkealastin.

💡

Hyvä tietää: Kaksi valkoista 6-nastaista liitintä muodostavat yhteensopivan parin, toinen kosketusliittimillä ja toinen neulalla. Tarkista koneesta itsestään, miten liitäntä ohjausyksikössä on toteutettu, ennen kuin tilaat.

Pakkauksen sisältö

1x Jaltest (JDC559A) | Haulotte 6+6-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Tekniset tiedot

Määritys	Kuvaus
Merkki	Jaltest (Cojali)
Viittenumero	JDC559A
Tyyppi	Sovitinkaapeli
Soveltuvuus	Haulotte nostolavarit ja nostarit
Pituus	30 cm
Liitäntä	Jaltest Link V8.1 ja V9
Laitepään liitäntä	6+6-nastainen OBD (kaksi valkoista liitin, sopiva pari)
Liitintä olevan pään liitäntä	16-nastainen OBD2
Ohjainyksiköt	HYDRAULICS (CAN ja RS232), ECM Kohler ja ECM Kohler (Stage V), E-CDIS
Segmentti	Hef- ja Hijswerktuigen
Jaltest-moduuli	Jaltest MHE (sisäinen kuljetus- ja nostokalusto)
