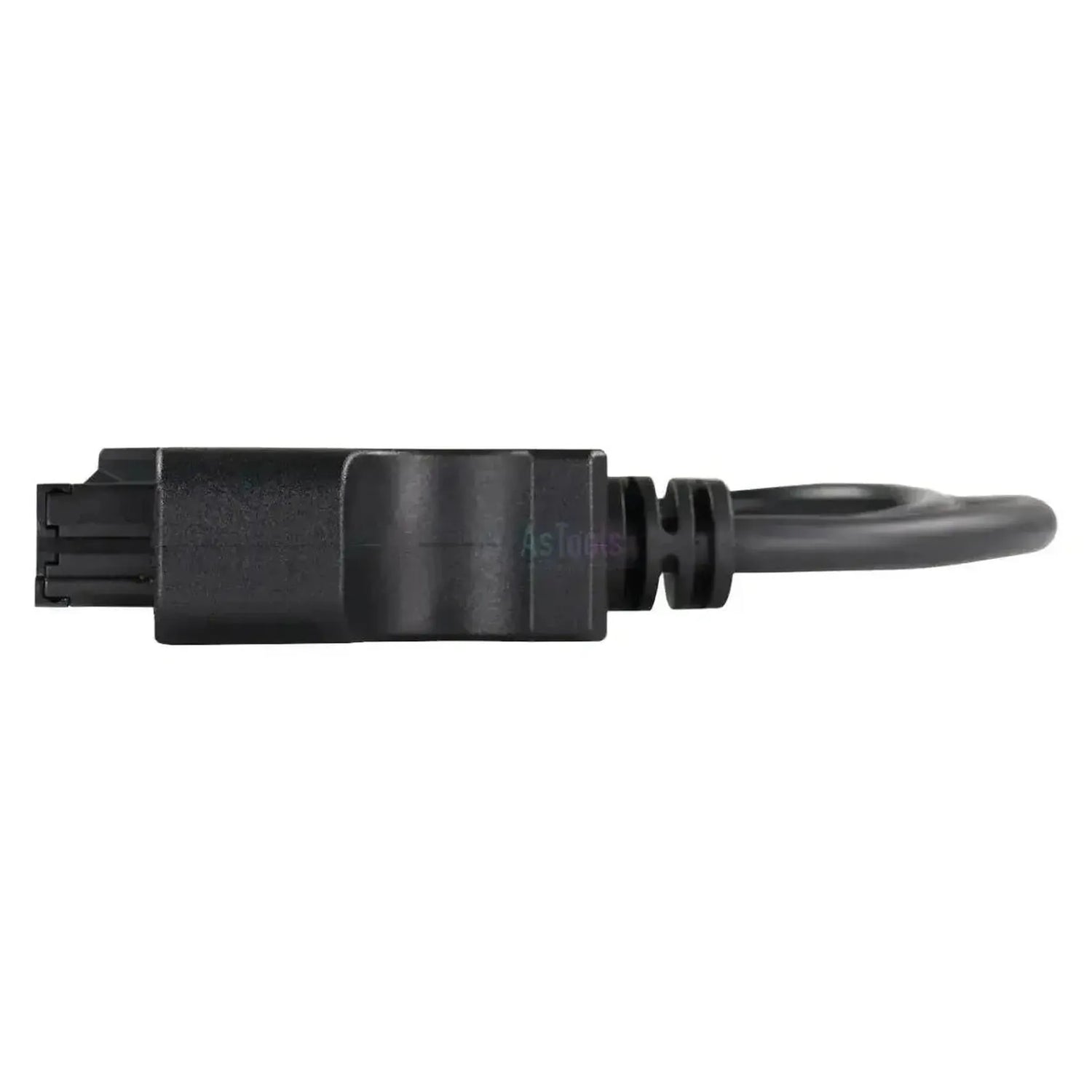

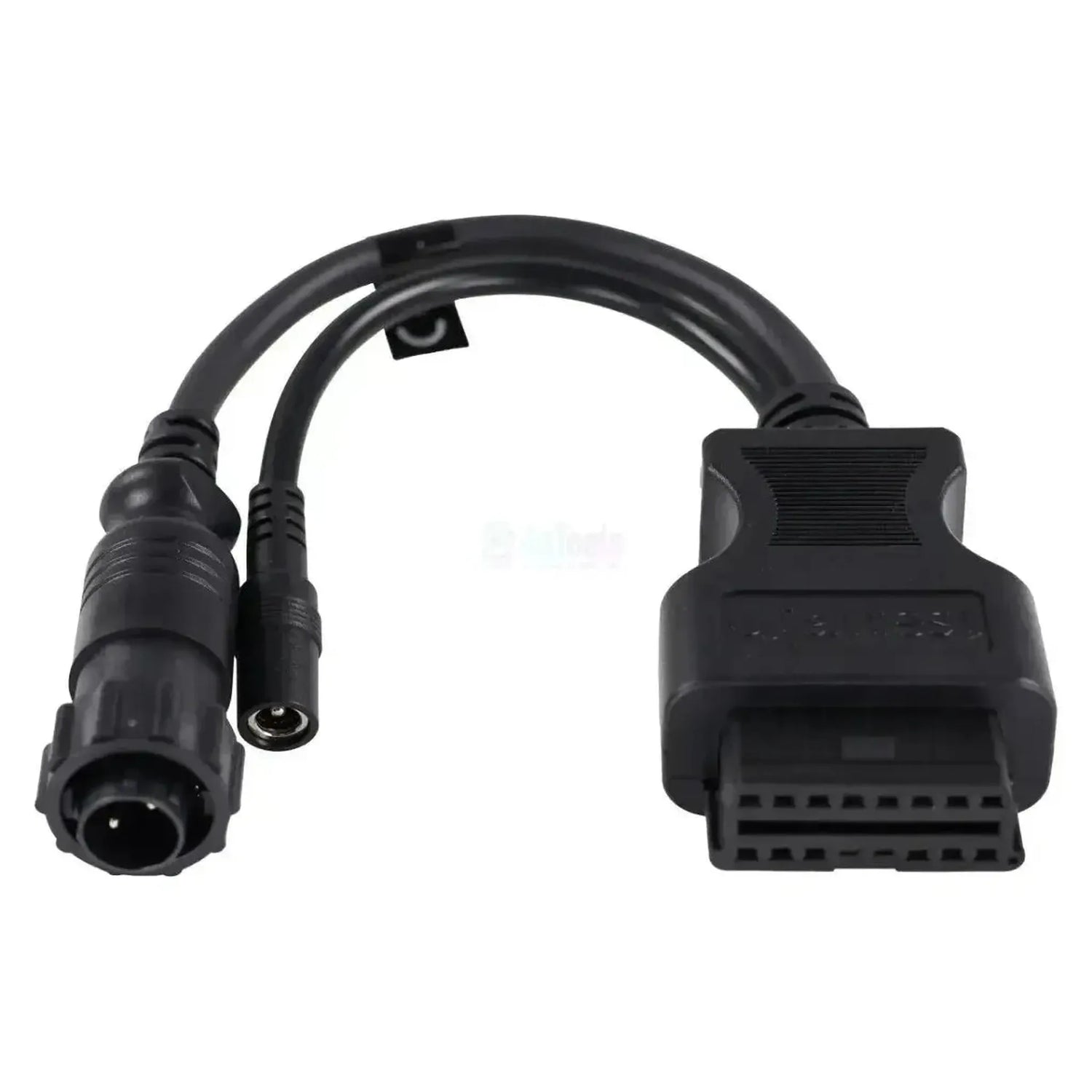

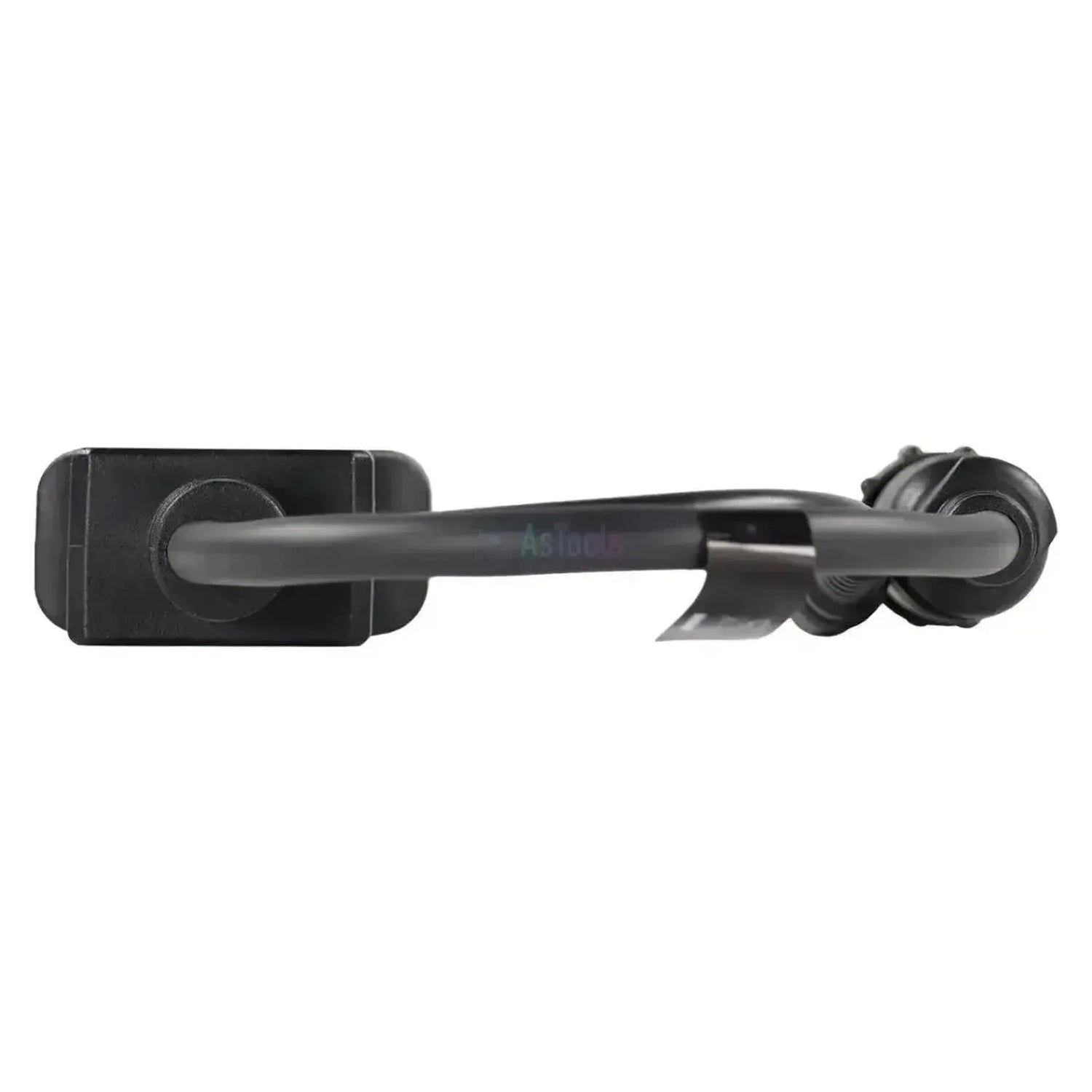

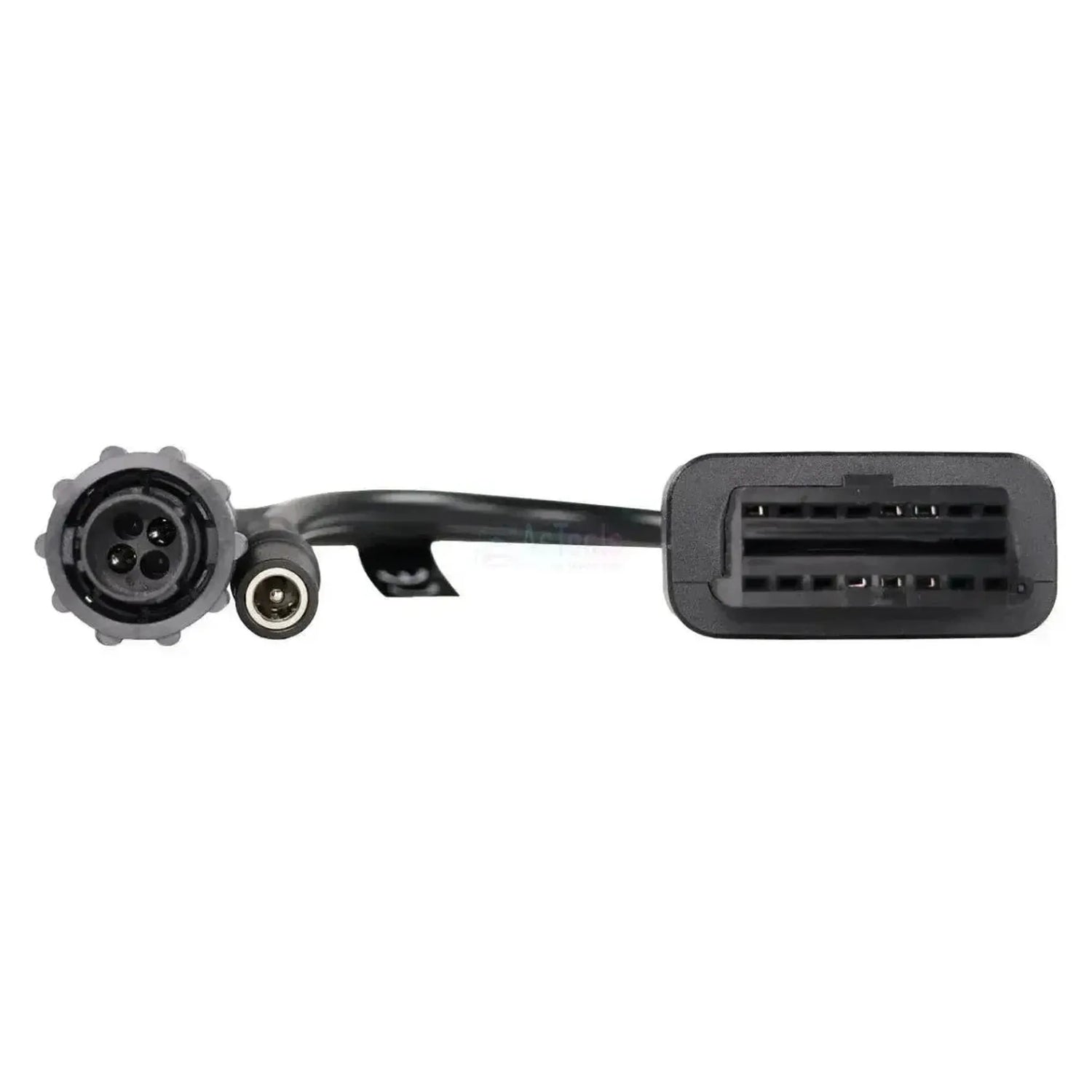

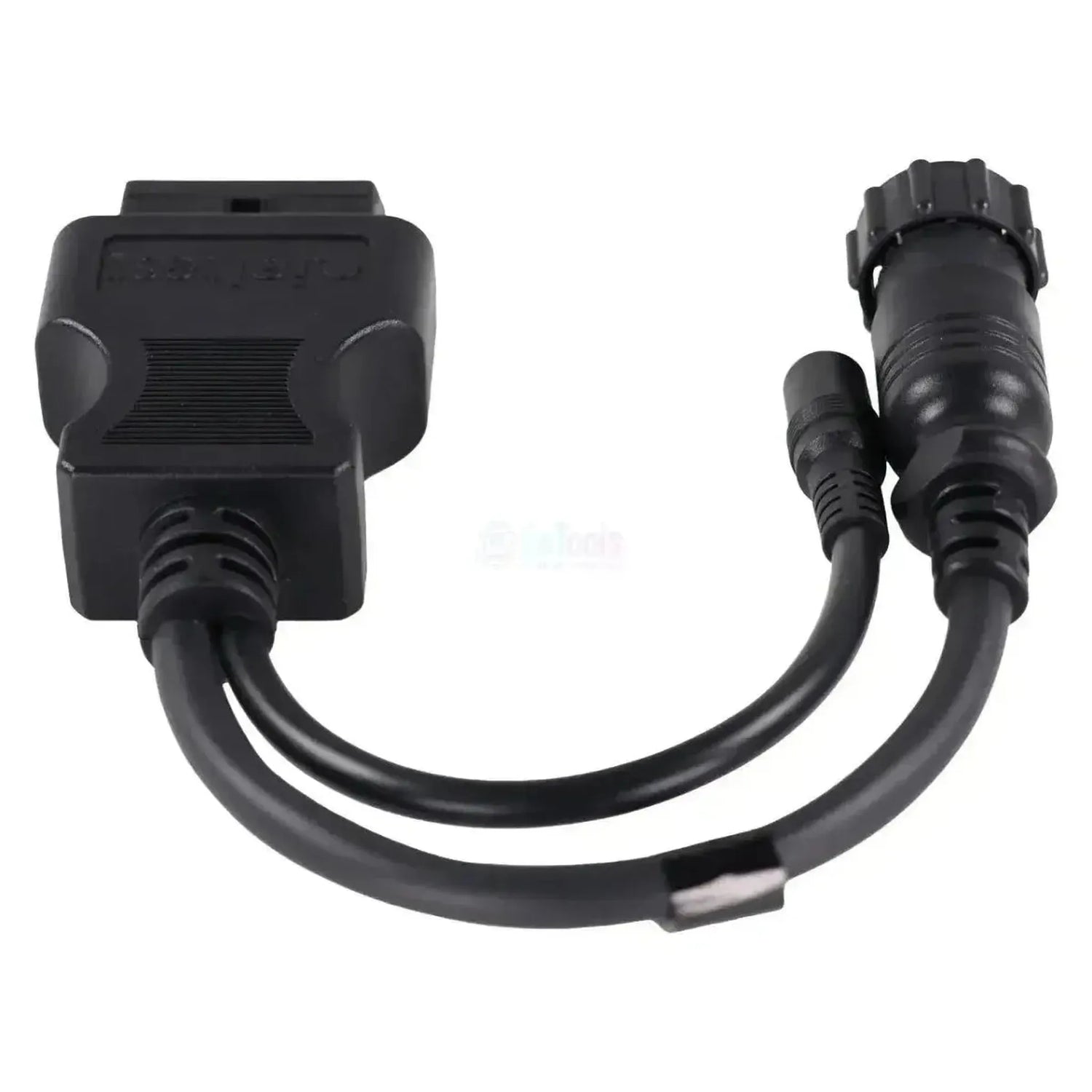

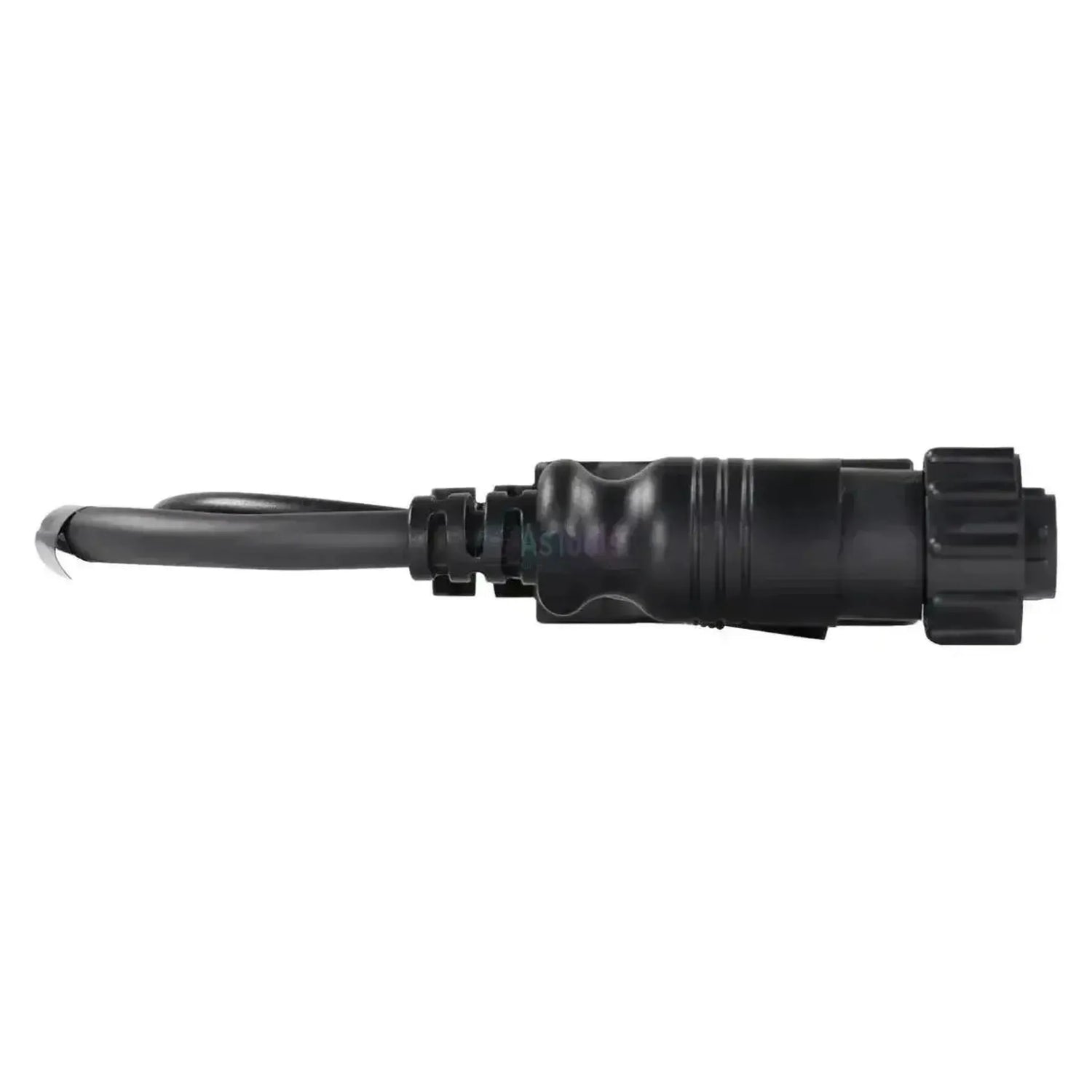

Jaltest JDC506A9 yhdistää 4-napaisen diagnostiikkaliitännän Fendt-traktorissa 16-napaisen OBD2-kytkentään Jaltest-diagnostiikkakaapelissa. Koneen puolella on pyöreä musta pistoke, jossa on uritettu kytkentärengas, jonka kiinnität kaapissa sijaitsevaan liitäntään. OBD2-kytkennän takana kaapeli haarautuu kahteen haaraan: yksi pyöreään pistokkeeseen ja yksi lyhyempi haara, joka päättyy pyöreään virtaliitäntään. Koko kaapeli on 28–30 cm pitkä.

Tämän kytkennän kautta diagnostiikkalaite pääsee Fendt-diagnostiikkalinjoille ja näin ollen paljon muuhun kuin vain moottorinhallintaan: GTR-vaihteisto, EHR- ja EHF-nostolaiteet ja Comfort-pääkonttori ovat kaikki tuettuina. Xylon-mallissa tuetaan myös tulosakselit, differentiaalilukko ja jousitettu etujohde. Favorit 900 -mallissa pääset lisäksi EDC MS6.4 -moottorinhallintaan jakoruiskulla, kun taas Jaltest ei tue moottorinhallintaa Farmer 400 -mallissa eikä Xylon 500 -mallissa. Tämä versio toimii Jaltest Link V9 -järjestelmän kanssa ja kuuluu Jaltest AGV (maatalouskoneisiin).

VAHVUUDET

✔Tavoittaa paljon enemmän kuin moottorin: GTR-vaihteisto, EHR/EHF-nostolaitteet ja Comfort-pääkonttori ovat kaikki tuettuina.

✔Xylon 500 -mallissa myös FPTO/RPTO-tulosakselit, 4WD-differentiaalilukko ja SFA-jousitettu etujohde.

✔Favorit 900 -mallissa pääset EDC MS6.4 -moottorinhallintaan jakoruiskulla.

✔Myös venttiiliohjaus on tuettu: Rexroth Valves Favorit 900 -mallissa ja Valves-moduuli Farmer 400 -mallissa.

HUOMIOITAVAA

✕Tämä versio on Jaltest Link V9 -järjestelmälle: Jos käytät Jaltest Link V8.1 -järjestelmää, tämä ei ole oikea kaapeli.

✕Kaikilla Fendt-malleilla ei ole moottorinhallintaa: Farmer 400- ja Xylon 500 -malleissa Jaltest tukee vaihteiston, hydrauliikan ja tulosakselien diagnostiikkaa, mutta ei moottorinhallintaa.

✕Instrumenttipaneelin itsediagnoosilaite (Vehicle Check Up) on tukemistasolle sisällytetty, mutta se ei tarjoa diagnostiikkatoimintoja.

✕Vain 4-napaista Fendt-liitäntää varten: Fendt käyttää myös muita diagnostiikkaliitäntöjä, ja pyöreän pistokkeen tunnistaa kytkentärenkaasta koneen itsensä perusteella.

Soveltuvuus ja toiminnot

Tämän 4-napaisen yhteyden kautta pääset Jaltest-ohjelmiston avulla traktorin ohjausyksiköihin. Saatavilla olevat yksiköt vaihtelevat sarjan ja version mukaan. Seuraavat yksiköt sisältyvät Jaltest AGV -ohjelmiston Fendt-tukeen.

Ohjausyksiköt, joita voit käyttää

Moottorihallinta EDC MS6.4, jakoruisku: Favorit 900 -sarjan elektroninen moottorinhallinta.
Vaihteisto GTR: Vaihteiston ohjausyksikkö, joka on saatavilla lähes kaikissa 4-napaisissa Fendt-versioissa.
Pääkonttori Comfort: Keskuskone mukavuus- ja korikääntötoiminnoille.
Hydrauliikka EHR ja EHF: Taka- ja etunosto-ohjausyksiköt.
Hydrauliikka Rexroth Valves: Ulkoisten hydrauliikan venttiilien hallinta Favorit 900 -mallissa.
Elektroninen moduuli Valves: Venttiiliohjaus Farmer 400 -mallissa.
Tulosakselit FPTO ja RPTO: Etu- ja takaturlosakselit Xylon 500 -mallissa.
Vetolinja 4WD: Nelivetoisuus ja differentiaalilukko Xylon 500 -mallissa.
Jousitus SFA: Jousitetun etujohtimen hallinnointi Xylon 500 -mallissa.

Mitä voit tehdä

Virhekoodien lukeminen ja nollaaminen: Ohjausyksikön vianmuistin lukeminen ja havaitun vian kuvaus.
Mittausarvojen katseleminen: Ohjausyksikön hallitsemien anturien nykyiset arvot ja hälytysrajojen asettamisen mahdollisuus.

Yhteensopivat ajoneuvot ja soveltuvuus

Fendt on käyttänyt tätä 4-napaista liitäntää pitkällä sarjalla eri sukupolvia. Seuraavat sarjat ovat Jaltest AGV -tuen piiriin, valmistusvuosineen silloin kun ne ovat tiedossa. Koneen sisällä olevan liitännän tarkistat itse koneesta.

Ratkaisevaa on pistoke, ei malli. Tämä kaapeli sopii mihin tahansa Fendt-traktoriin, jossa on 4-napainen diagnostiikkaliitäntä.

Fendt:

Fendt Favorit 900 -sarja
Fendt Favorit 800 -sarja
Fendt Favorit 700 -sarja
Fendt Favorit 500 -sarja: (1993 - 1999)
Fendt Farmer 400 -sarja: (1999 - 2006)
Fendt Xylon 500 -sarja: (1995 - 2004)
Fendt 700 Vario -sarja: (2006 - 2023)
Fendt 900 Vario -sarja: (2002 - nykypäivä)

💡

Hyvä tietää: 4-nastainen liitäntä sijaitsee ohjaamossa. Maatalouskoneiden ei ole lainsäädännöllisesti pakko olla varustettu OBD-järjestelmällä, joten Fendt on käyttänyt tätä omaa liitintä useiden vuosien ajan. Tarkista koneen liitäntä ennen tilaamista: kyseessä on pyöreä musta liitin, jonka kytkinrengas on profiloitu.

Pakkauksen sisältö

1x Jaltest (JDC506A9) | Fendt 4-nastainen OBD – 16-nastainen OBD2 -sovitin | Maatalousajoneuvo

Tekniset tiedot

Tekniset tiedot	Kuvaus
Merkki	Jaltest (Cojali)
Viittenumero	JDC506A9
Tyyppi	Sovitin (erillisellä virransyöttöjohdolla)
Soveltuvuus	Fendt Favorit, Farmer ja Xylon (4-nastainen liitäntä)
Koneen puoleinen liitäntä	4-nastainen OBD, pyöreä musta liitin profiloidulla kytkintä renkaalla
Laitteen puoleinen liitäntä	16-nastainen OBD2, erillisellä johdolla pyöreään virtaliittimeen
Pituus	28–30 cm
Laite	Jaltest Link V9
Ohjainyksiköt	EDC MS6.4 (moottori), GTR (vaihteisto), Comfort (laitteen tietokone), EHR ja EHF (nostolaite), Rexroth-venttiilit ja Valves (venttiilin ohjaus), FPTO ja RPTO (voimanotto), 4WD, SFA (jousitus)
Segmentti	Maatalousajoneuvo
Jaltest-moduuli	Jaltest AGV (maatalousajoneuvot)
Osa kaapelisarjasta	AGV-kaapelisarja (70002003)
