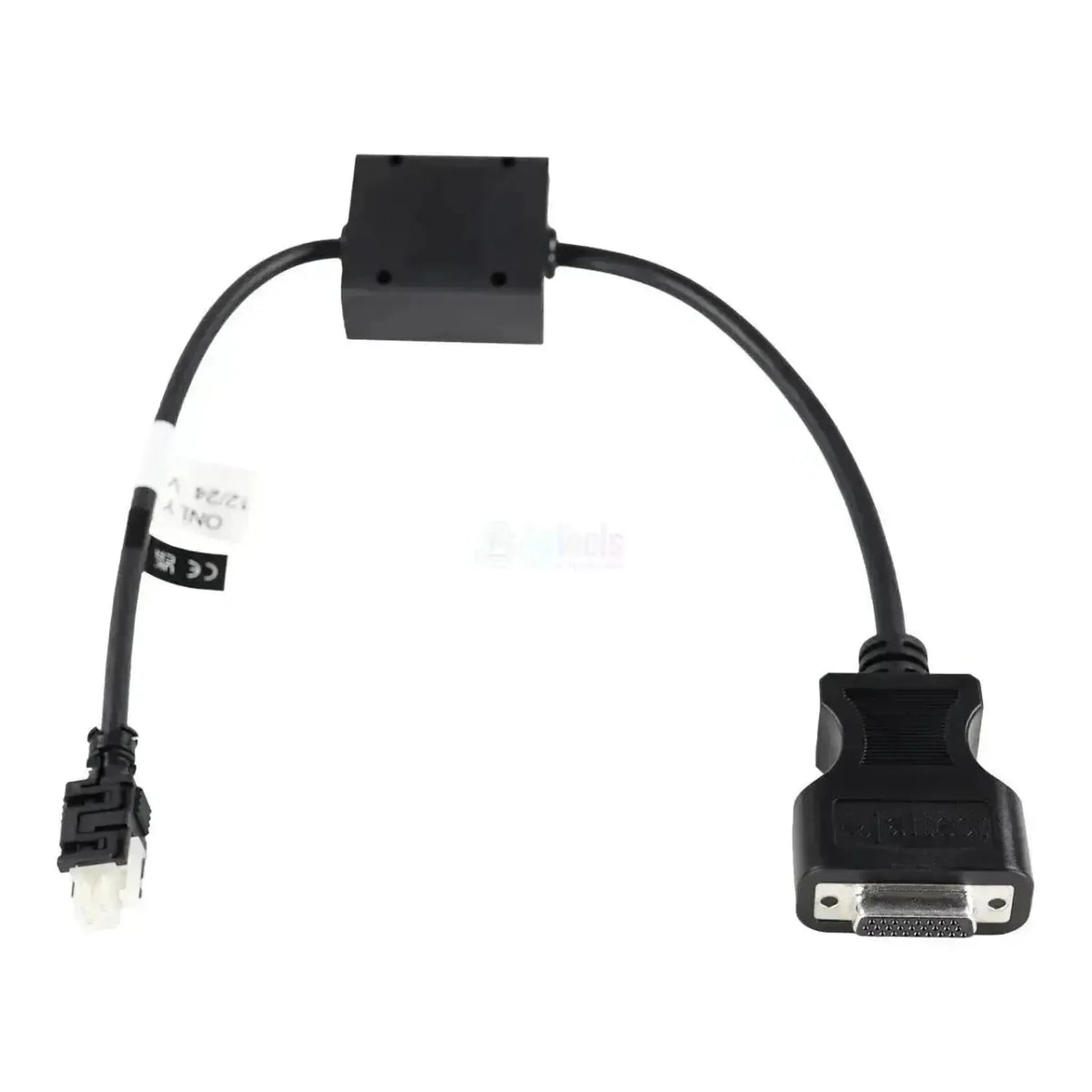

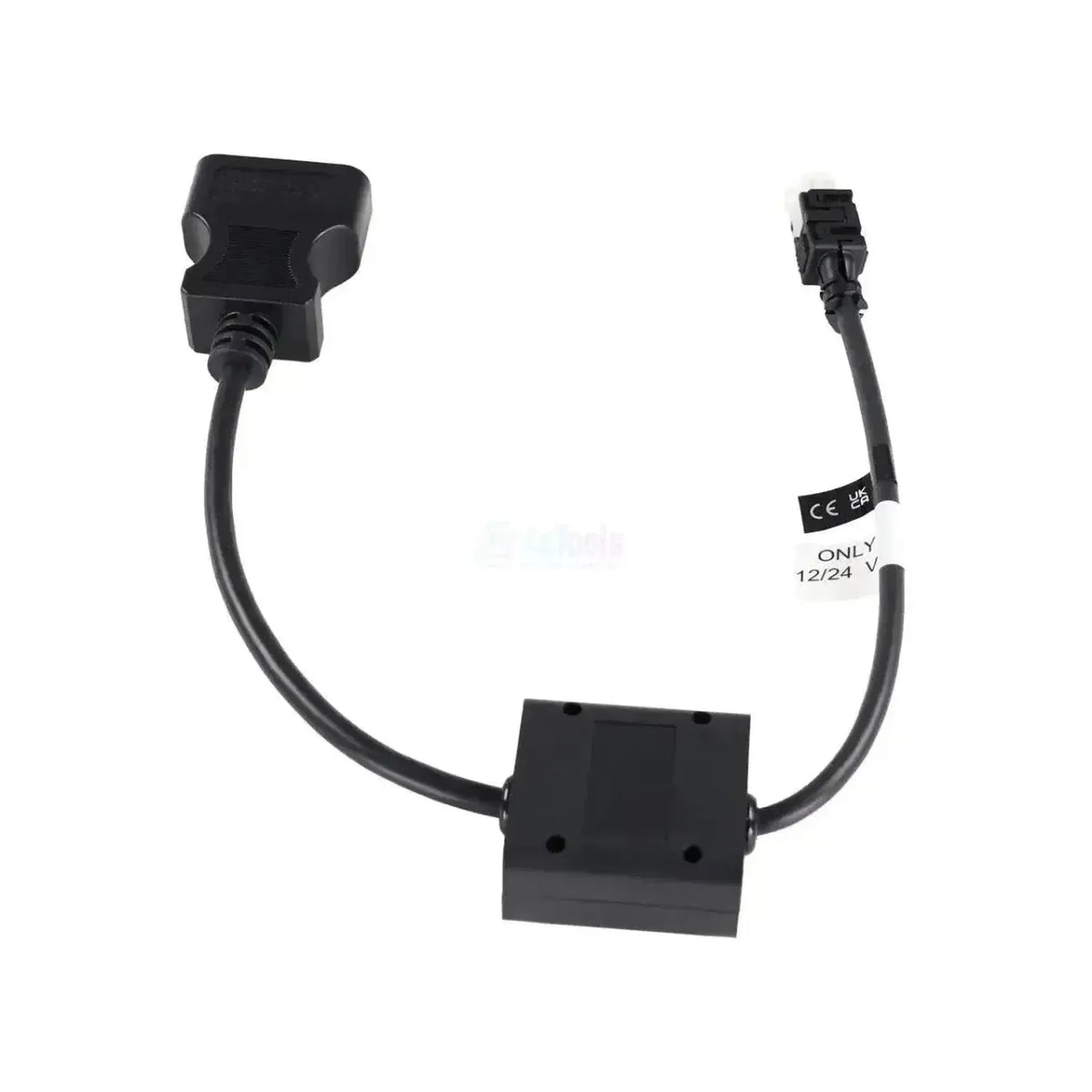

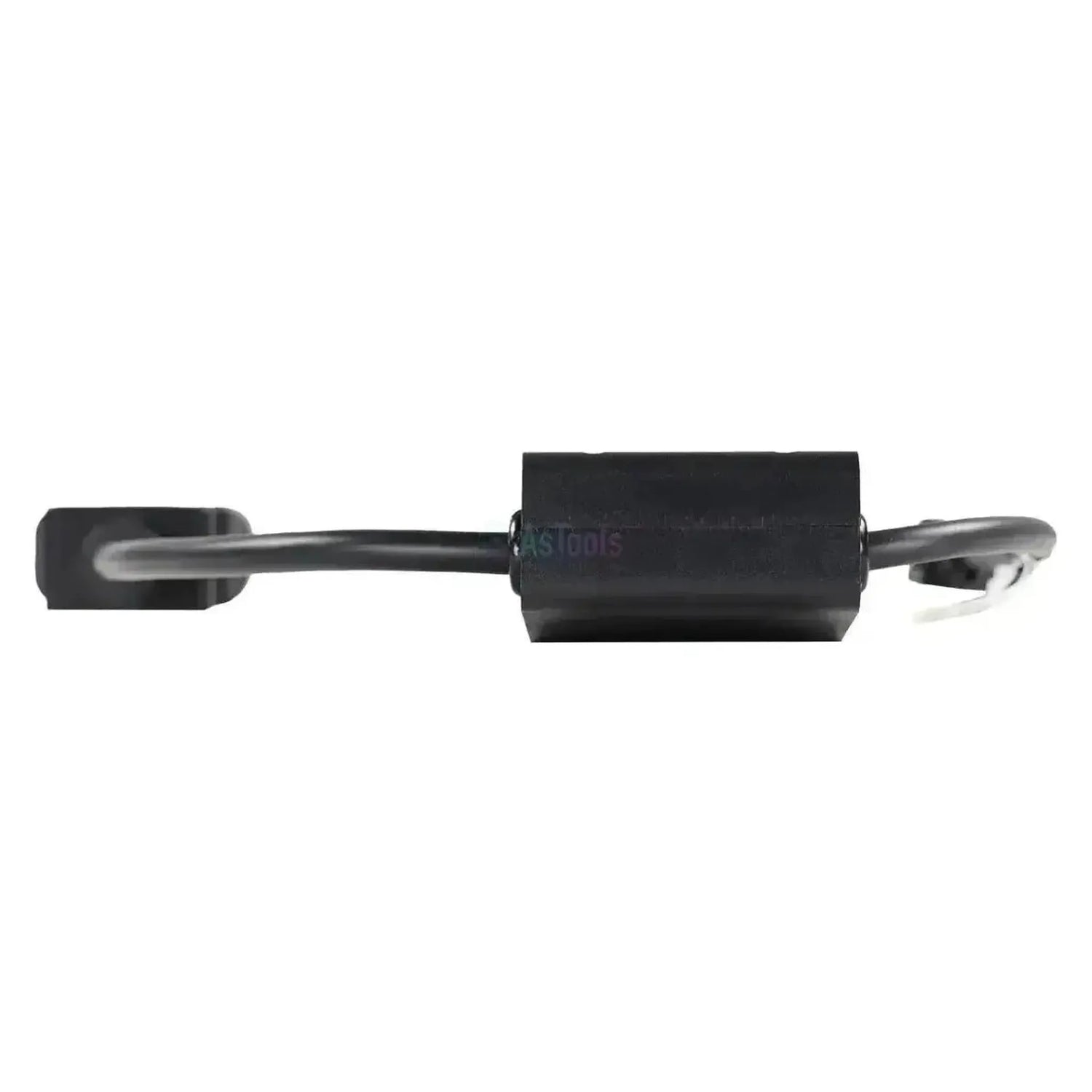

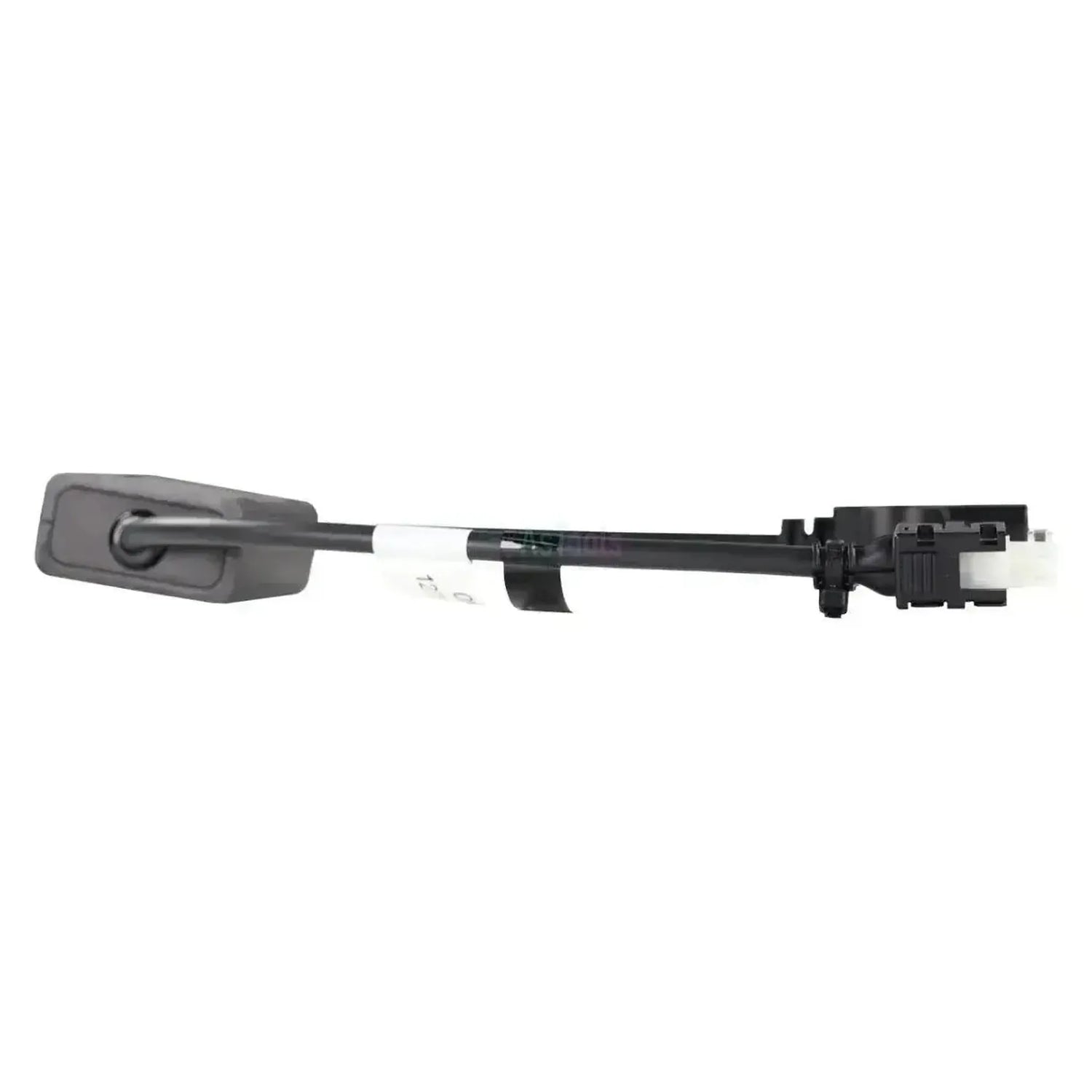

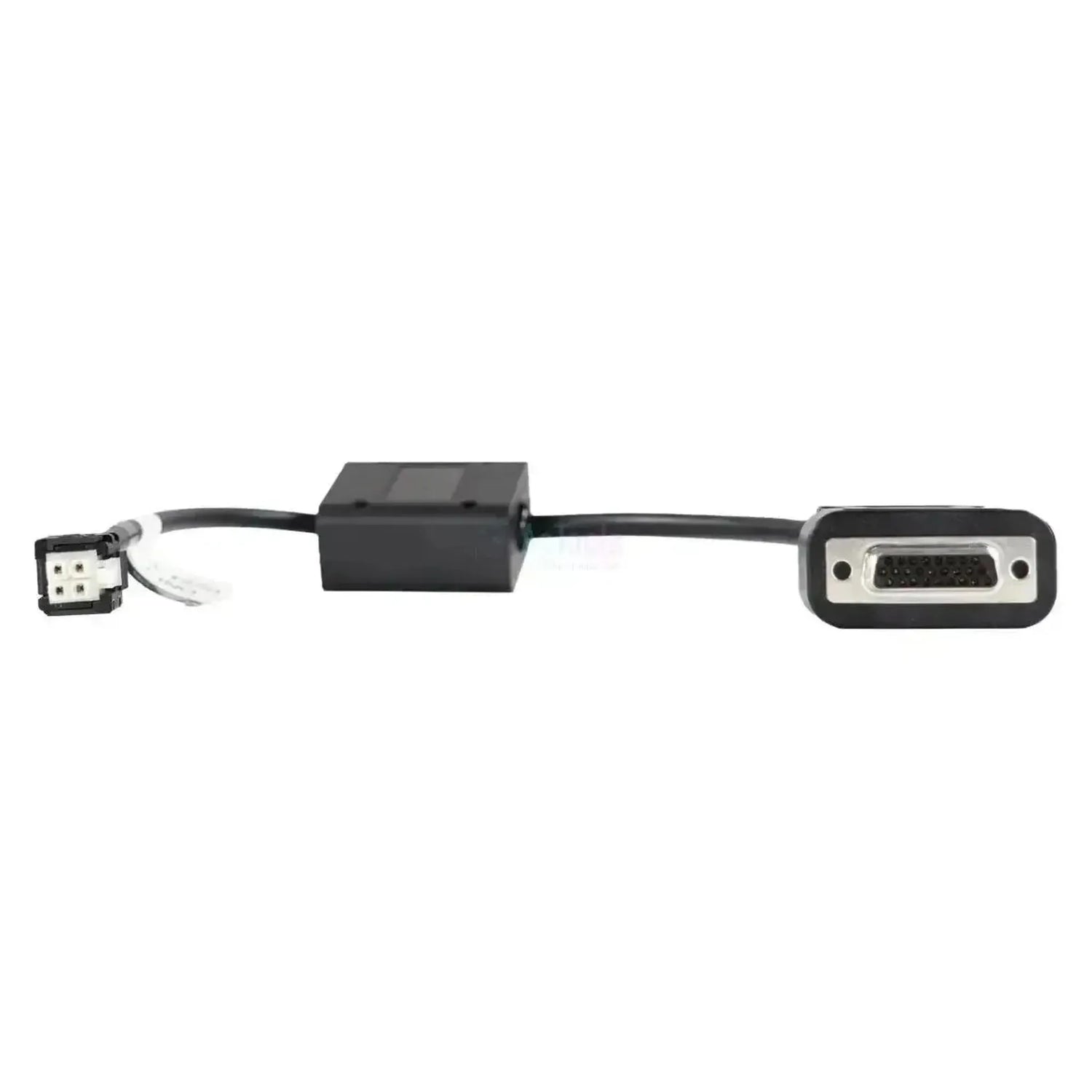

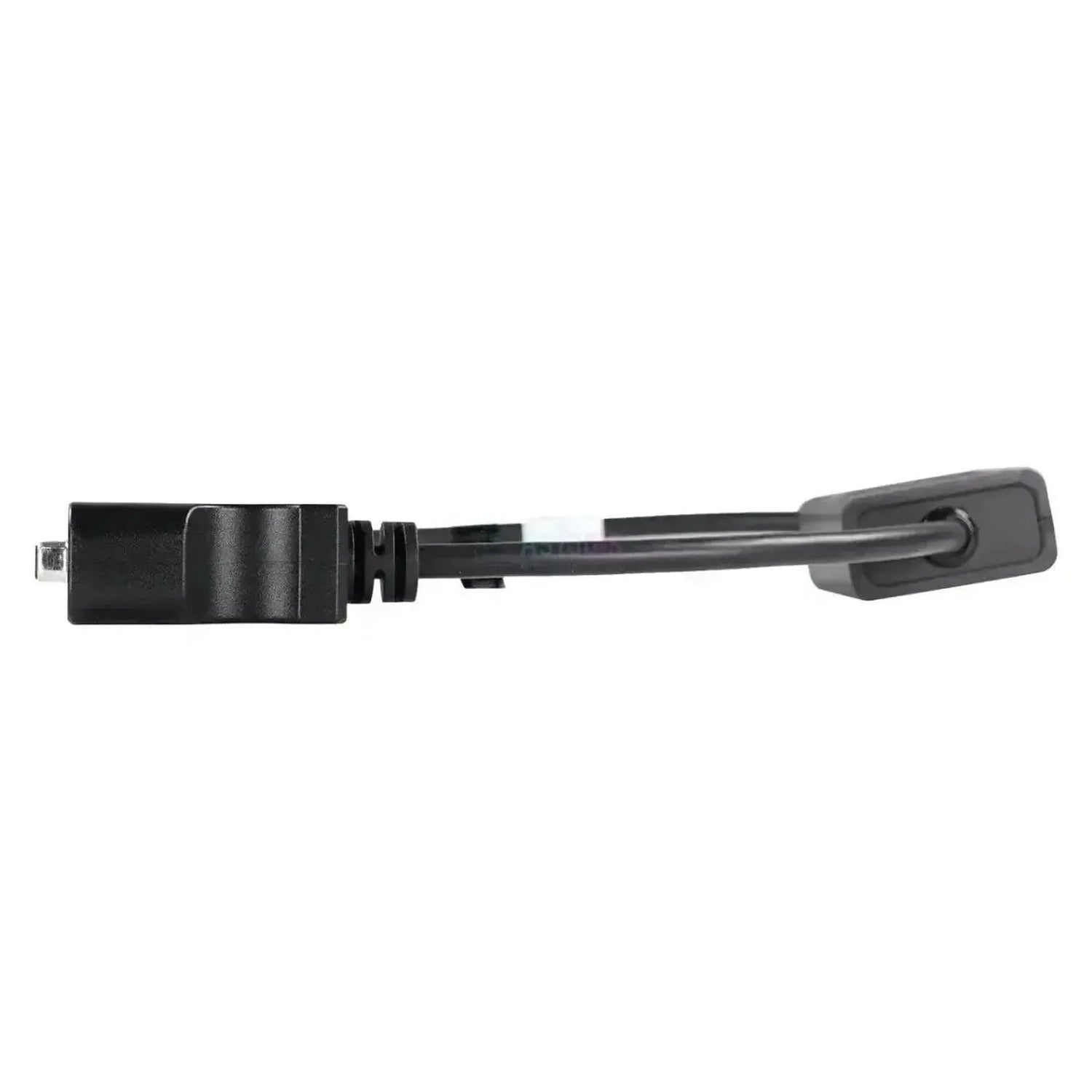

Jaltest JDC569.9 on kaapeli Curtis-voimansiirtomoduulin 4-nastaisen diagnostiikkaliitännän ja Jaltest Linkin 26-nastaisen DB26-liitännän välillä. Koneen puolella 4-nastainen liitin on Curtis-ohjaimessa, laitepuolella kaapeli menee suoraan Linkin DB26-porttiin; erillistä 16-nastaista diagnostiikkakaaapelia ei tarvita. Kaapeli tunnetaan ulkonäöstään: Puolessa välissä kaapelissa on pisteitetty musta sähkönikotelo, 4-nastainen liitin on mustassa lukituskoteloissa ja kaapelissa on CE-merkinnän lisäksi merkintä 12/24 V ONLY. Virallisesti kaapelia kutsutaan Curtis-diagnostiikkakaaapelii.
Toisin kuin JDC566.9, jolla on sama kuvaus mutta se on passiivinen johtoyhteys, signaali kulkee tässä kotelon kautta. Näin diagnostiikkalaitteisto saa pääsyn Curtis-voimansiirtomoduuliin, jonka Jaltest merkitsee Power module (CPM) ja sarjakohtaisesti kattavuudessa: 1212, 1220, 1228, 1230, 1232, 1236 ja 1243. Toimintosarja vaihtelee sarjoittain: 1243:ssa parametrien asettaminen puuttuu, mutta 1212, 1232 ja 1236 sisältävät sen. Kaapeli kuuluu Jaltest MHE (Material Handling Equipment) -tuotteisiin.
VAHVUUDET
HUOMIOITAVAA
Sovellukset ja toiminnot
Tämän yhteyden kautta pääset Jaltest-ohjelmistolla käsiksi koneen Curtis-voimansiirtomoduuliin. Jokainen ohjainsarja on merkitty erikseen kattavuudessa.
Ohjausyksiköt, joihin pääset
- Power module (CPM): Nimi, jolla Jaltest merkitsee Curtis-voimansiirtomoduulia, sisältäen virhekoodit, mittausarvot, reaaliaikaiset tiedot ja moduulin tiedot.
- Curtis 1212, 1220, 1228 ja 1230: Kevyemmät ohjainsarjat.
- Curtis 1232, 1236 ja 1243: Raskaammat sarjat; 1243:lla on poikkeava toimintosarja.
Mitä voit tehdä
- Lukea ja poistaa vikakoodit: Lue voimamoduulin vikamuisti ja tyhjennä se korjauksen jälkeen.
- Mittausarvojen tarkastelu: Ohjaimen sensorien ja sisääntulojen nykyiset arvot.
- Parametrien asettaminen: Sarjoissa, joissa Jaltest sen tarjoaa.
- Reaaliaikainen tiedonvalvonta: Ohjaimen arvojen seuranta käytön aikana numeroina ja kaavioina.
Yhteensopivat ajoneuvot ja sovellukset
Ratkaiseva on ohjain, ei koneen merkki. Tämä kaapeli sopii mihin tahansa sähkökäyttöiseen koneeseen, jonka Curtis-voimansiirtomoduulissa on 4-nastainen diagnostiikkaliitäntä. Alla luetellut sarjat sisältyvät Jaltest MHE -kattavuuteen; varmista paikan päällä, mikä liitin ohjaimessanne on.
Ero JDC566.9:ään verrattuna
JDC569.9 ja JDC566.9 ovat Jaltest-dokumentaatiossa samat kuvaukset ja molemmissa on sama molemmissa päissä: Koneen puolella 4-nastainen Curtis-liitin, laitepuolella Linkin 26-nastainen DB26. Niiden välissä oleva osa vaihtelee. JDC566.9 on passiivinen johtoyhteys 30 cm pituus irtonaisella valkoisella 4-nastaisella liittimellä ja muuta ei ole. JDC569.9:ssä on puolessa välissä pisteitetty sähkönikotelo, siinä on merkintä 12/24 V ONLY ja liitin on mustassa lukituskoteloissa. Tämä kotelo tekee tästä kaapelista enemmän kuin vain johtoyhteyksen ja on ero näiden kahden välillä. Aseta molemmat muodot ohjaimen liitännän viereen nähdäksesi, kumpi sopii.
Soveltuvuus:
- Sähkökäyttöiset haarukkatruckit, varastokärryt ja nostotyöalusta Curtis-voimansiirtomoduulilla
- Curtis-sarjat Jaltest-kattavuudessa: 1212, 1220, 1228, 1230, 1232, 1236 ja 1243
- Valmistusvuosi ei ole ratkaiseva: Sisäisessä kuljetuksessa ei ole pakollista diagnostiikkaliitäntää
Pakkauksen sisältö
- 1x Jaltest (JDC569.9) | Curtis 4-nastainen OBD - 26-nastainen DB26 -johtoyhteys | Hef- en Hijswerktuigen
Tekniset tiedot
| Spesifikaatio | Kuvaus |
|---|---|
| Merkki | Jaltest (Cojali) |
| Viitteellinen numero | JDC569.9 |
| Tyyppi | Johtoyhteys pisteitetyllä kotelolla (sähkönika) kaapelin sisällä |
| Soveltuvuus | Curtis-voimansiirtomoduulit (Power module CPM) |
| Pituus | Ei määritelty |
| Koneen puolen liitäntä | 4-nastainen Curtis mustassa lukituskoteloissa |
| Laitteen puolen liitäntä | 26-nastainen DB26 |
| Laitteisto | Jaltest Link, suoraan 26-nastaisen DB26-portin liitäntään |
| Ohjainyksiköt | Power module (CPM) — Curtis-sarjat 1212, 1220, 1228, 1230, 1232, 1236 ja 1243 |
| Segmentti | Nosto- ja siirtolaiteet |
| Jaltest-moduuli | Jaltest MHE (Material Handling Equipment) |
| Käyttöä varten tarvittava | Jaltest Link -moduuli voimassa olevalla ohjelmistolisenssillä |
