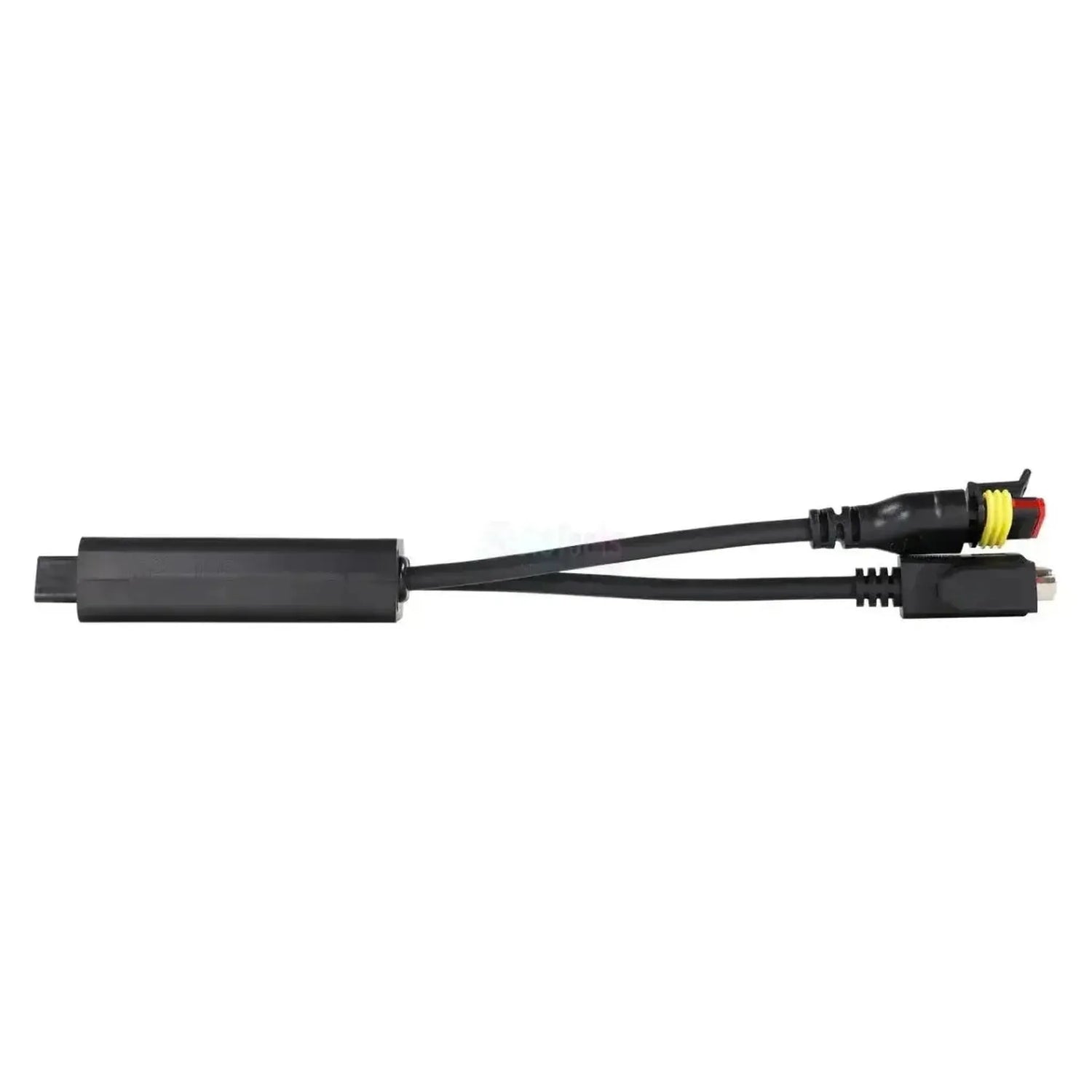

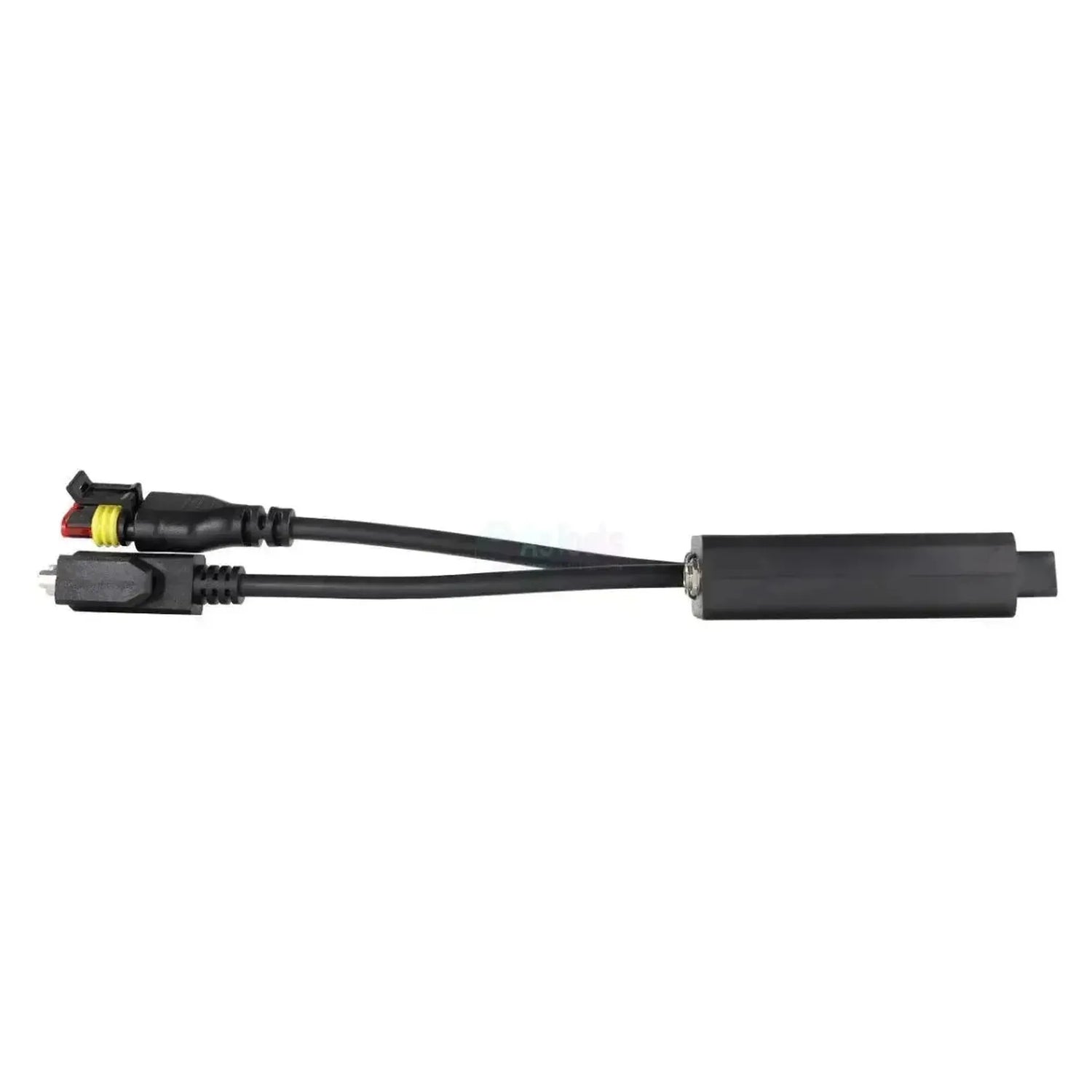

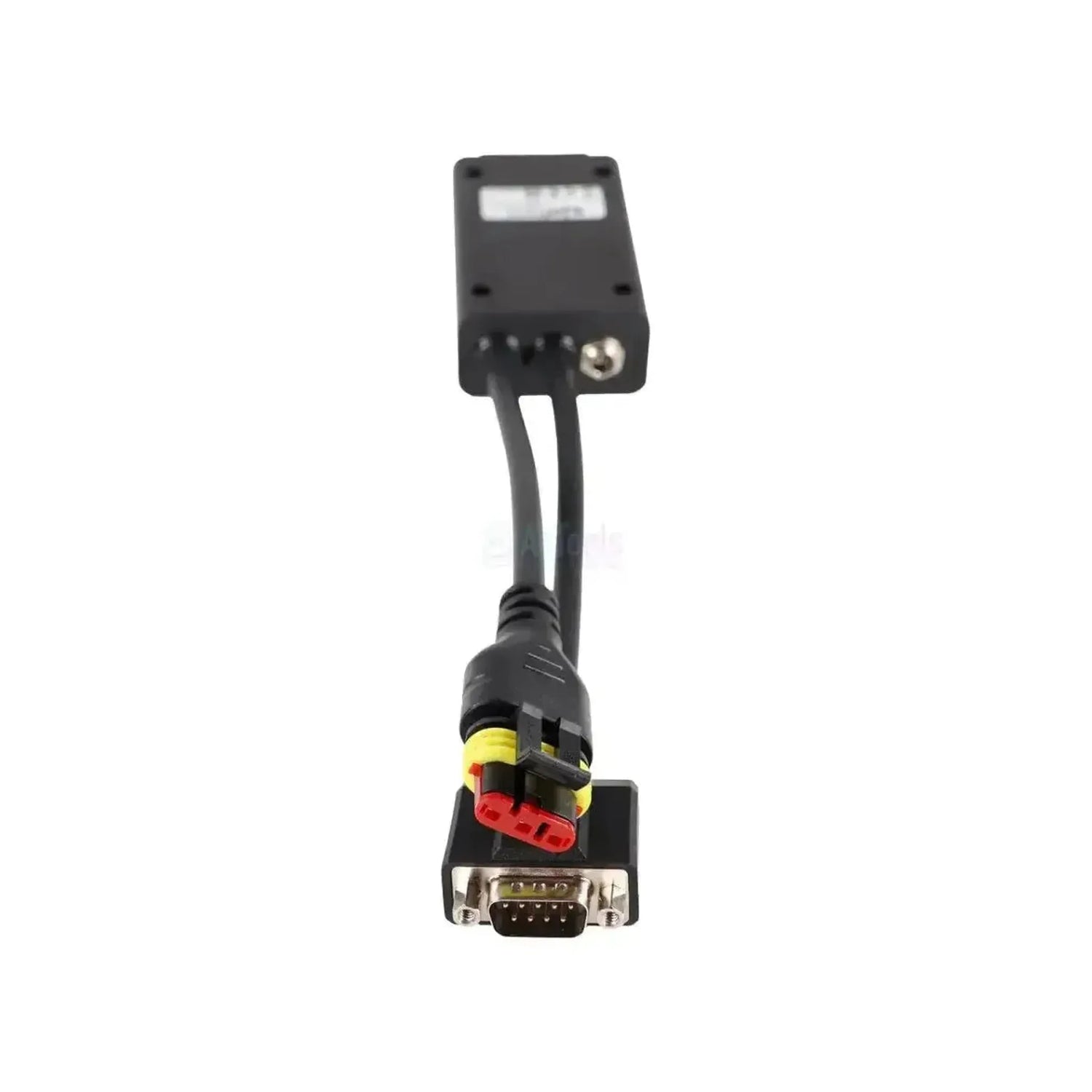

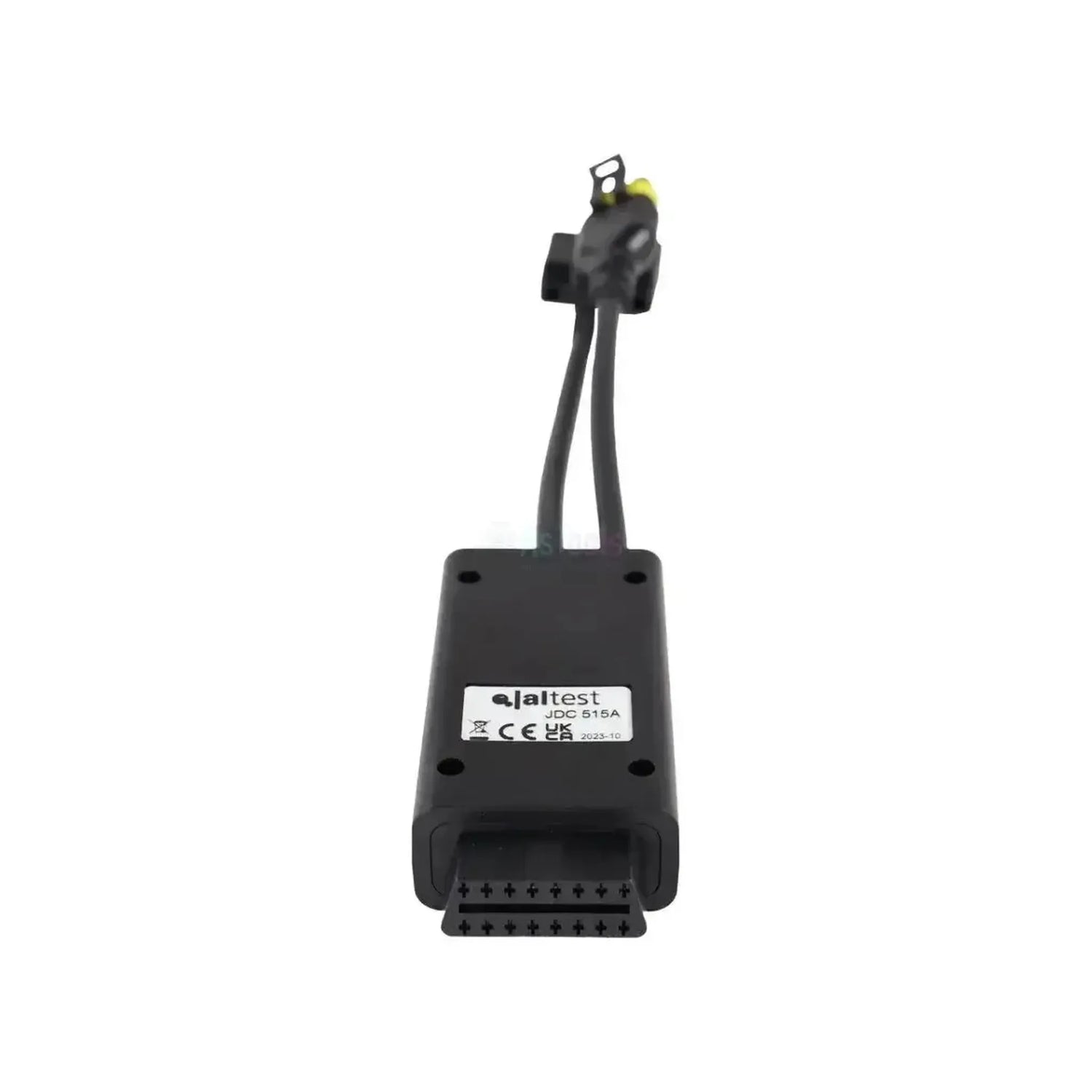

Jaltest JDC515A -kaapeli yhdistää Carraro-traktorin diagnoosiportaalin Jaltest-laitteistoosi ja jakautuu koneen puolella kahteen haaraan. Ensimmäinen haara päättyy 3-nastaisen liittimen kanssa, jossa on punainen kosketinteline, keltainen tiivistyrengas ja musta lukitussaeppi. Toinen haara on 9-napainen SUB-D -liitin nastein, metallikuorella ja kahdella ruuvilla, joissa on suorakulmainen kaapelin sisääntuonti. Molemmat haarat yhdistyvät mustaan muovikoteloon, jonka jälkeen yksittäinen kaapeli jatkuu 16-napaisen OBD2 -liittimen kautta käyttöliittymän puolella; kaapelin pituus on 30 cm.

Tämän yhteyden avulla Jaltest-ohjelmisto tavoittaa traktorin neljä järjestelmää: moottorinohjaimen EDC 17 C49, voimansiirtimen ohjaimet TRAX, TRAX (CAN) ja EHM 24 sekä nostolaitteen ohjaimen M 60. Ero on syvyydessä: moottorinohjaimen osalta virhekoodien lisäksi huolto ja lisätoiminnot sisältyvät tuen piiriin, kun taas voimansiirrossa ja nostolaiteessa tuki rajoittuu lukemiseen. Kaapeli on osa Jaltest Link V8.1 -järjestelmää ja kuuluu Jaltest AGV (maatalousajoneuvot) -tukeen.

VAHVUUDET

✔Palvelee Carraro-liittimen molempia haaroja yhdellä kaapelilla: 3-nastainen liitin ja 9-napainen SUB-D ovat molemmat tässä kaapelissa, joten kaapelia ei tarvitse vaihtaa.

✔Moottorinohjaimen EDC 17 C49 osalta virhekoodien lisäksi huolto ja lisätoiminnot sisältyvät tuen piiriin.

✔Tavoittaa moottorin lisäksi voimansiirroin ja nostolaitteen: TRAX, TRAX (CAN), EHM 24 ja M 60.

✔Tukee kapearaidaiset sarjat Frutteto, Vigneto ja Compact sekä Passepartout 90 -mallin.

HUOMIOITAVAA

✕Huolto ja lisätoiminnot ovat saatavilla vain moottorinohjaimen EDC 17 C49 osalta; voimansiirroin ja nostolaitteen osalta tuki rajoittuu virhekoodeihin, mittausarvoihin ja ohjainyksikön tietoihin.

✕TRAX, EHM 24 ja M 60 -järjestelmissä tuki on rajoitettu lukemiseen.

✕Koneen puolella liittimet ovat kiinteitä näihin kahteen tyyppiin; jos traktorissasi on eri diagnoosiportti, tämä kaapeli ei sovi.

✕Tämä versio on yhteensopiva Jaltest Link V8.1 -järjestelmän kanssa, ei V9:n kanssa.

Soveltuvuus ja toiminnot

Tämän yhteyden avulla voit Jaltest-ohjelmistolla käyttää Carraro-traktorin ohjainyksiköitä. Mitkä yksiköt löytyvät, riippuu mallista: moottoriohjain on kaikissa tuettujen sarjojen traktoreissa, voimansiirroin ja nostolaitteen ohjain vaihtelevat mallin mukaan. Alla olevat yksiköt ovat osa Carraro-tukea, ja jokaisen ohjausyksikön jäljessä on saatavilla olevat toiminnot.

Ohjainyksiköt, joihin voit päästä

EDC 17 C49, elektroninen dieselmoottoriohjain rinnakkaisjohdetulla polttoaineen ruiskutuksella: Traktorin moottoriohjain ja laajimmin tuettu järjestelmä.
TRAX ja TRAX (CAN), voimansiirron ohjain: Vaihteiston ohjain, vanhemmassa ja CAN-versiossa.
EHM 24, voimansiirron ohjain: Toinen vaihteiston ohjain Carraro-tuessa.
M 60, nostolaitteen ohjain: Nostolaitteen elektroninen ohjain.

Mitä voit tehdä

Virhekoodien lukeminen ja tyhjentäminen: Ohjausyksikön virhemuistin lukeminen virheen kuvauksen kanssa ja sen tyhjentäminen korjauksen jälkeen.
Mittausarvojen katsominen: Ohjausyksikön anturien nykyiset arvot, joissa on mahdollisuus asettaa hälytysrajat normaalivälin ulkopuolisille arvoille.
Huollon tarkistaminen: Huoltovälit ja suoritetut työt raportin muodossa. Carrarolla vain moottorinohjaimen EDC 17 C49 osalta.
Lisätoimintojen suorittaminen: Kunkin ohjausyksikön lisätoimenpiteet, kuten nolla- ja kalibrointitoiminnot. Nämä ovat myös saatavilla vain moottorinohjaimen tuessa.

Yhteensopivat ajoneuvot ja käyttösovellukset

Ratkaisevaa on liitin, ei malli. Tämä kaapeli sopii mihin tahansa Carraro-traktoriin, jossa 3-nastainen liitin ja 9-napainen SUB-D ovat vierekkäin. Jaltest AGV tukee alla olevia sarjoja; mitkä järjestelmät löytyvät, riippuu mallista.

Carraro:

Frutteto-sarja: Frutteto, Frutteto Basso ja Frutteto Largo
Vigneto-sarja: Vigneto, Vigneto Largo ja Vigneto Largo Basso
Compact-sarja: Compact Carraro-traktorit
Passepartout 90: Samanniminen malli

💡

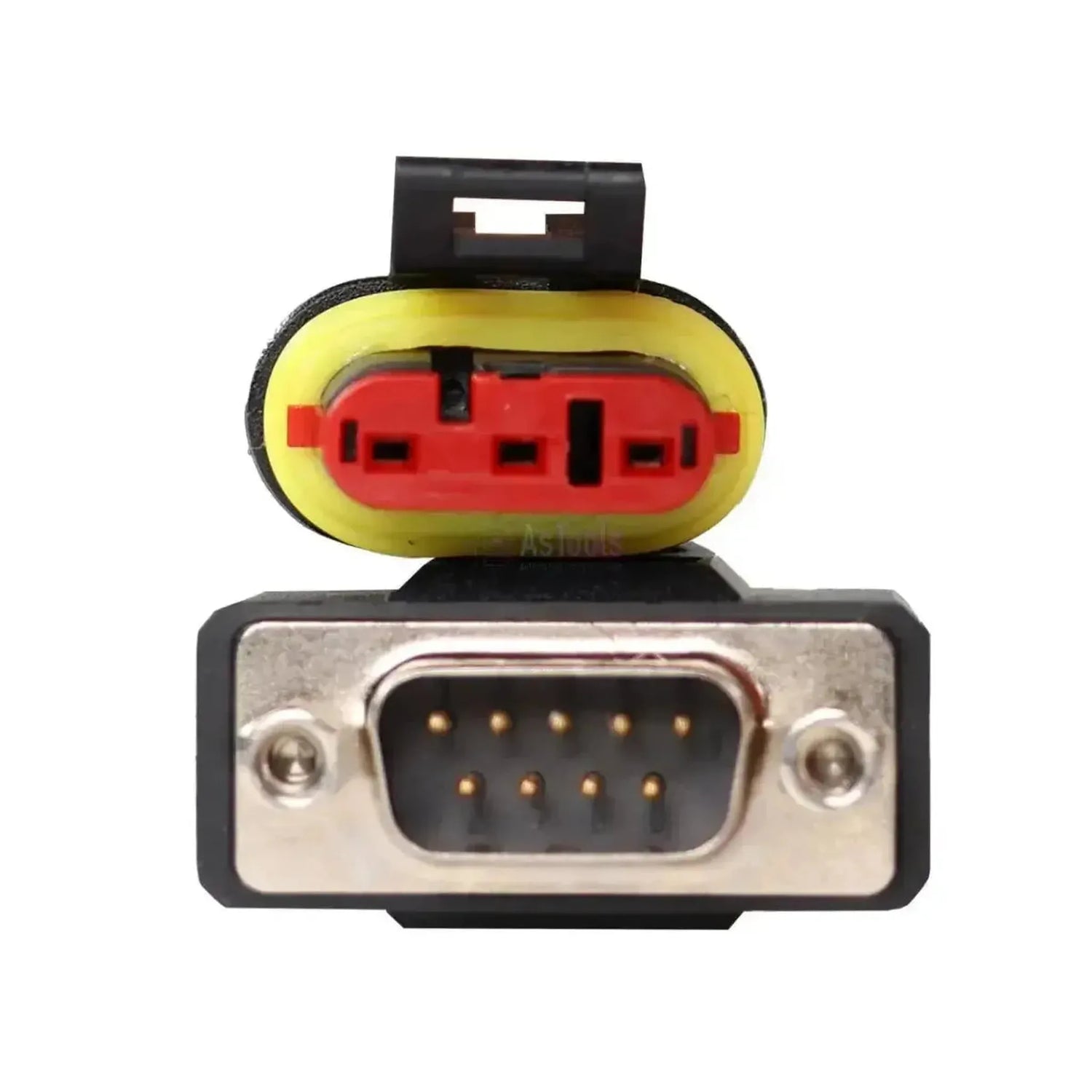

Hyvä tietää: Koneen puolella on kaksi erillistä liitintä, jotka sijaitsevat hyytimössä ja joiden tunnistat muodostaan: 3-nastainen liitin punaisella kosketintelineellä ja 9-napainen SUB-D metallikuorella. Tarkista traktorista itsestään, että molemmat liittimet ovat paikalla, ennen kuin tilaat.

Pakkauksen sisältö

1x Jaltest (JDC515A) | Carraro 3+9-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Tekniset tiedot

Määritelmä	Kuvaus
Merkki	Jaltest (Cojali)
Viiteavain	JDC515A
Tyyppi	Yhteyskaapeli
Soveltuvuus	Carraro-traktorit, joissa on 3+9-nastainen diagnostiikka-anslutus
Pituus	30 cm
Liitäntä	Jaltest Link V8.1
Koneen puolen liitäntä	3+9-nastainen OBD (3-nastainen liitin punaisella kosketinpidinillä ja 9-napainen SUB-D)

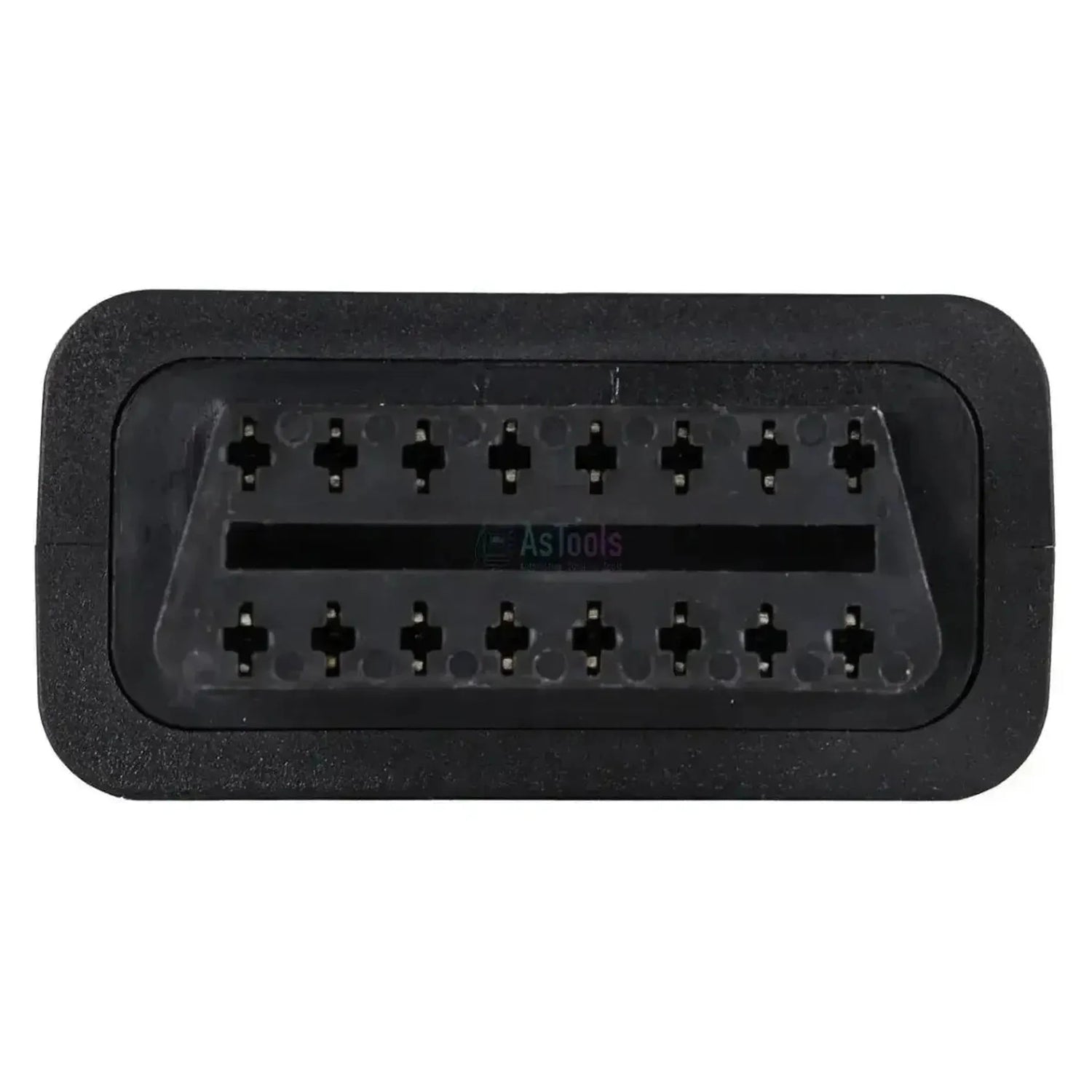

Laitteen puolen liitäntä	16-nastainen OBD2
Ohjausyksiköt	EDC 17 C49 (moottori), TRAX, TRAX (CAN) ja EHM 24 (vaihteisto), M 60 (nostolaite)
Segmentti	Maatalousajoneuvo
Jaltest-moduuli	Jaltest AGV (maatalousajoneuvot)
