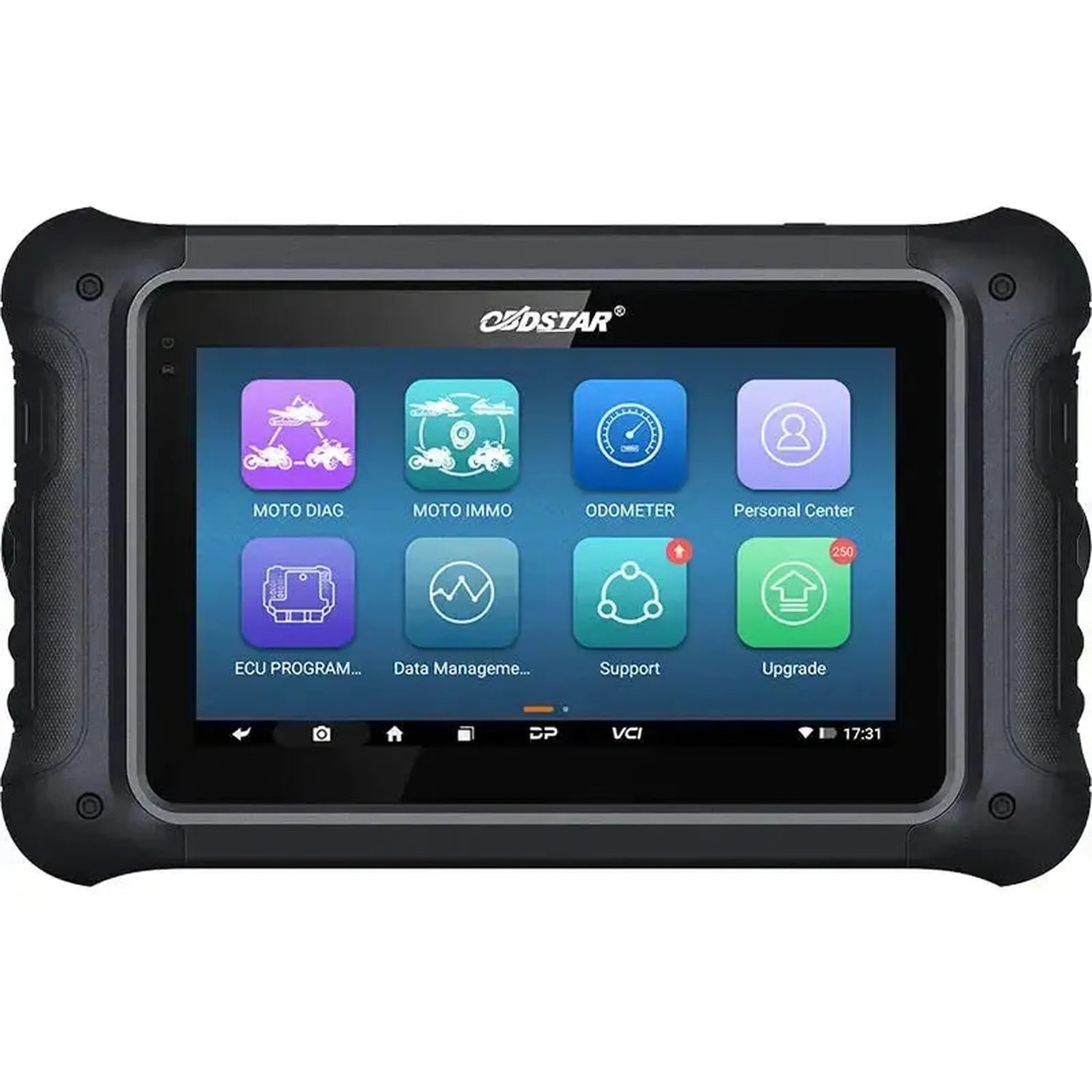

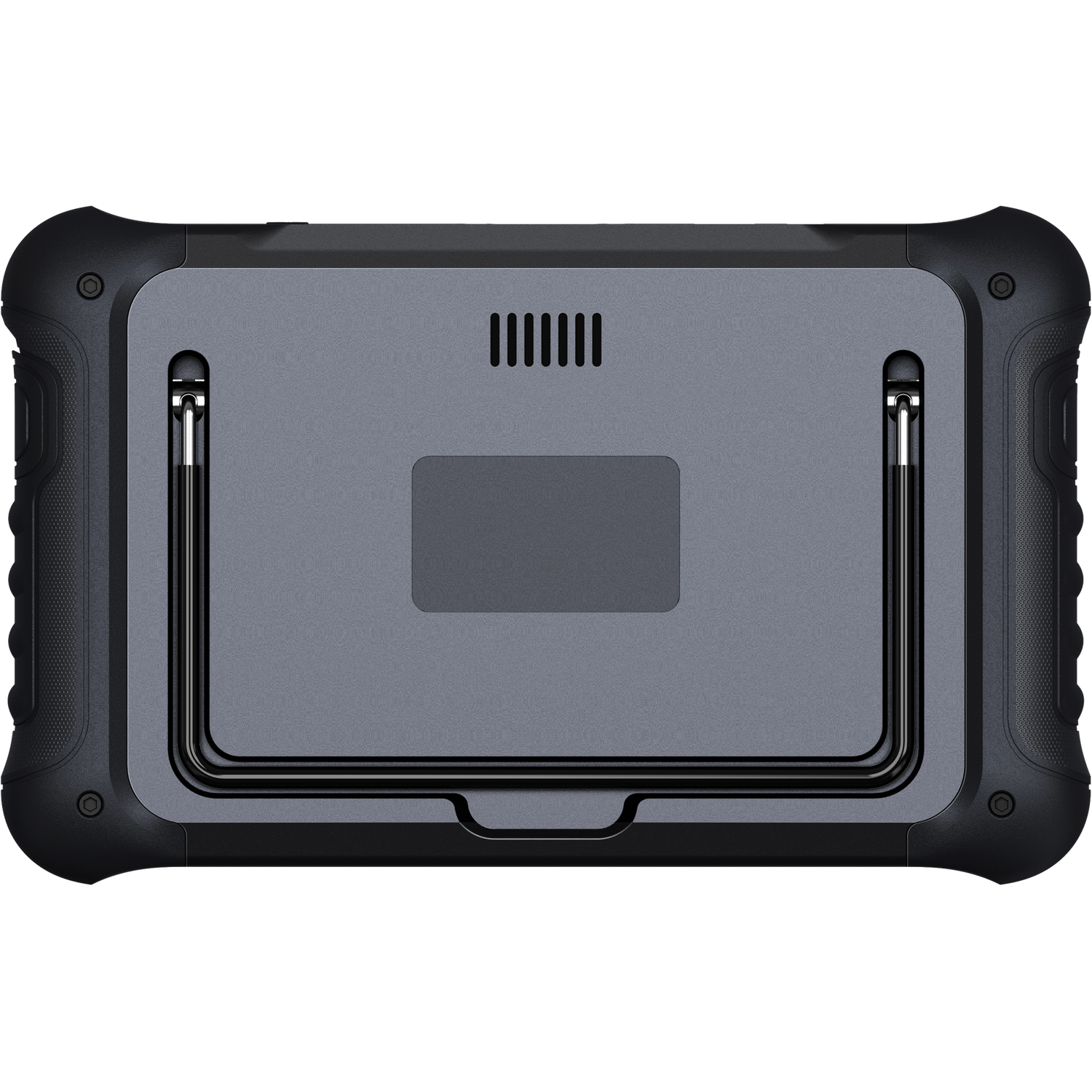

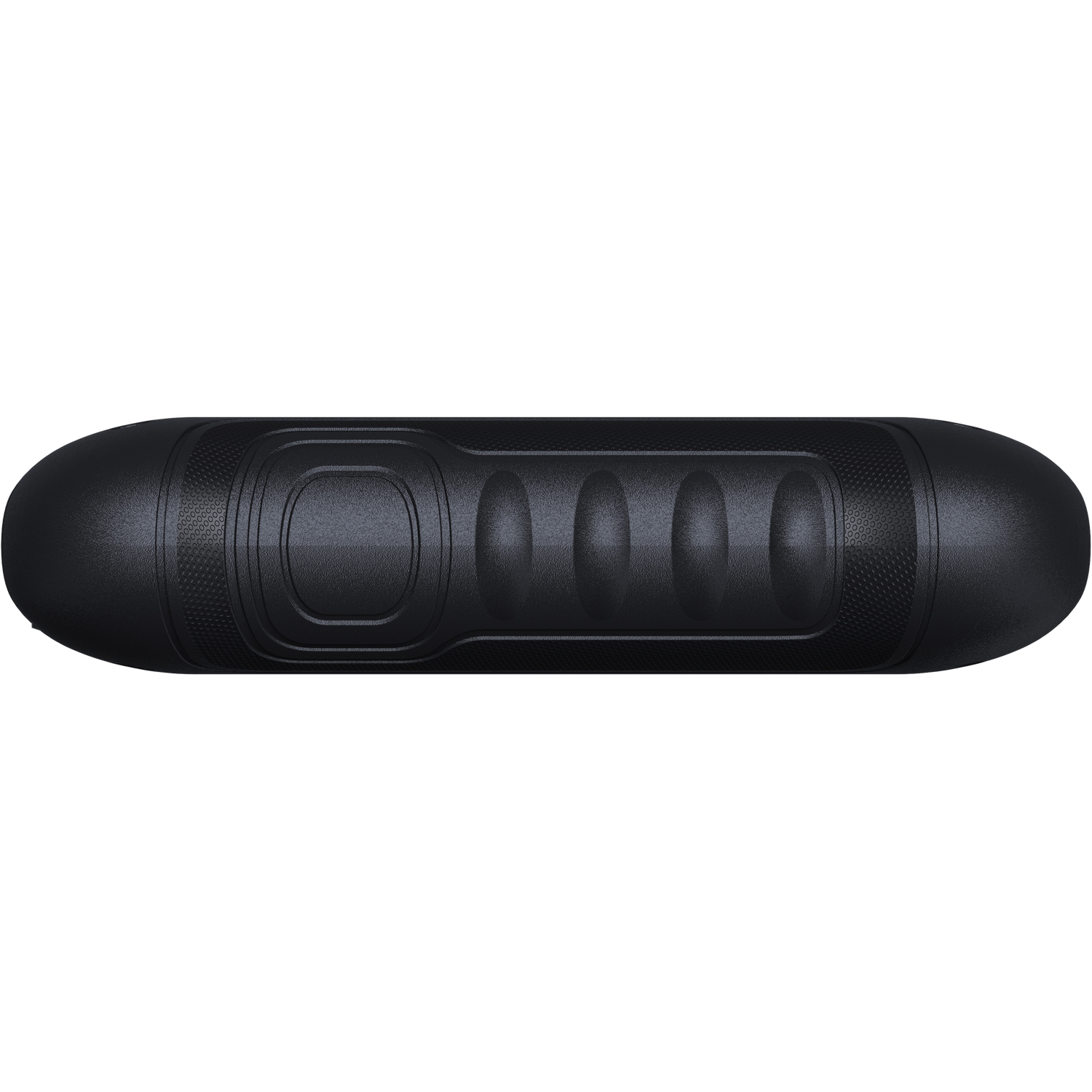

OBDSTAR MS70 | Diagnostiikkaväline | Moottoripyörä

Diagnostiikkatoiminnot

OBDSTAR MS70 tarjoaa täydellisen diagnoosifunktionaalisuuden kaksipyörille ja kevyille vapaa-ajan ajoneuvoille. Laite kommunikoi moottoripyörän ECU:n kanssa ja antaa pääsyn virhekoodeihin, reaaliaikaiseen dataan ja aktuaattorien testeihin.

• Virhekoodien lukeminen: Ajoneuvojen ECU:sta tallennettujen ja aktiivisten virhekoodien lukeminen.
• Virhekoodien tyhjentäminen: Virheviestien poistaminen suoritetun korjauksen tai tarkastuksen jälkeen.
• Reaaliaikaisen datan virtaus: Antureiden reaaliaikaisen tiedon näyttäminen tekstissä, aaltomuodossa tai mittareiden näkymiä kohdennetun vianetsinnän varten.
• Aktuaattorien testit: Komponenttien ja aktuaattorien ohjaaminen toiminnan tarkistamista varten.
• ECU-asetukset: Moottorinhallinnan ECU:n asetusten ja parametrien muuttaminen.
• Koodaus: Komponenttien ja ECU-parametrien koodaaminen oikean toiminnan varmistamiseksi vaihdon jälkeen.
• Automaattinen VIN-tunnistus: Ajoneuvo tunnistetaan automaattisesti VIN-numeron avulla.
• Ohjattu vianmääritys: Vaiheittainen diagnoosiopas teknisinä bulletiineina ja apuaineistona.
• Tiedon tallennus ja näyttäminen: Reaaliaikaisen datan tallennus ja toistaminen anturin ja komponenttivikaisuuksien paikallistamiseksi.

Huolto- ja ylläpitotoiminnot

MS70 tukee useita huolto- ja ylläpitofunktioita moottoripyörille ja niihin liittyville ajoneuvoille. Toimintojen saatavuus voi vaihdella valmistajan, mallin ja valmistusvuoden mukaan.

Moottori ja voimansiirto

• Öljynvaihdon nollaus: Huoltovälin nollaus öljynvaihdot suoritettuaan.
• Rikkoutuneen kierrosnopeuden säätö: Moottorin oikean rikkoutuneen kierrosnopeuden asettaminen.
• Kaasuventtiilin asentoanturia nollaus: Kaasuventtiilin asentoantuurin kalibrointi vaihdon tai puhdistuksen jälkeen.
• Mukautuvien arvojen nollaus: Oppittujen sopeuttamisarvojen poistaminen moottorinhallinnan ECU:sta.
• Ilma-polttoaineen suhteen nollaus: A/F-arvojen nollaus oikean seoksen säätöä varten.
• CO-arvon säätö: CO-arvon muuttaminen päästöjen säätöä ja hienosäätöä varten.

Jarru- ja vakausjärjestelmät

• ABS-jarrujärjestelmän ilmaus: Ilmausprosessi ABS-järjestelmälle jarrujen huollon jälkeen.

Elektroniset järjestelmät

• ECU-nollaus: ECU:n palauttaminen alkuperäiseen tilaan korjauksen tai vaihdon jälkeen.
• Kilometritutkinnon kalibrointi: Mittaripaneelin kilometrilukemin muuttaminen.

Erityistoiminnot ja mahdollisuudet

Säännöllisen diagnoosin lisäksi MS70 sisältää spesifisiä toimintoja, jotka tukevat diagnoosia ja tekevät laitteesta käyttökelpoisen erityyppisille ajoneuvoille.

• Ohjattu vianmääritys: Vaiheittainen opastus vikojen etsinnässä ja ratkaisussa.
• Tekniset bulletinit: Pääsy tekniseen dokumentaatioon ja tunnettuihin vianratkaisuihin.
• Diagnostiikkatiedot (diag-sokkel): Viitetiedot diagnoseliitäntöjen paikallistamiseen ja tulkitsemiseen.
• Moninkertainen datastreamien näyttäminen: Datanäyttäminen teksti-, aaltomuoto- tai mittarikaaviomuodossa.
• EOL-tila: End-of-Line-toiminnallisuus tuotannon jälkeisiin tai kokoonpano-operaatioihin.
• Vaihteiston muistin nollaus: Vaihteistonohjausjärjestelmään tallennettujen tietojen poistaminen.
• Tietokoneen muistin tyhjennys: Ajoneuvon tietokoneen kaikkien tallennettujen tietojen täydellinen poistaminen.
• ECU-ohjelmointi: ECU-moduulien ohjelmointi ja uudelleenohjelmointi.
• Ulkoinen tekninen tuki: OBDSTAR-teknikkojen etäkaukainen tuki internet-yhteyden kautta.
• Yhden klikkauksen ohjelmistopäivitys: Ohjelmiston päivittäminen WiFi-yhteydellä ilman lisätoimia.

Tuetut ajoneuvojen merkit

MS70 tukee laajaa valikoimaa moottoripyörien, skoottereiden ja vapaa-ajan ajoneuvojen merkkejä eri alueilla.

• Eurooppalaiset: Aprilia, Benelli, BMW, Derbi, Ducati, Gilera, HM, Husqvarna, KTM, Moto Guzzi, Peda Motor, Peugeot, Piaggio, RBS, Rieju, Royal Alloy, Triumph, Vespa
• Aasialaiset: Aeon, Bajaj, Hartford, Hero, Honda, Hyosung, Kawasaki, Kymco, PGO, Royal Enfield, Suzuki, SYM, TVS, WYhonda, XGJAO, Yamaha
• Amerikkalaiset: BRP, Harley-Davidson, Indian, Polaris, Victory
• Kiinan merkit: CFMOTO, Haojue, Linhai, QJBENELLI, Shineray, Zontes

Valinnaiset lisäykset ja laajennukset

MS70:tä voidaan laajentaa useilla merkkikohtaisilla diagnostiikka-adapteri­kaapeleilla, joilla voidaan liittyä eri moottoripyörämerkkien poikkeaviin diagnoseliitäntöihin.

Laitemoduulit ja tarvikkeet

• M008 Diagnostiikka-adapteri (Kawasaki): Johdoksensiirtimen kytkentäkaapeli luku­laitteen kytkemiseen Kawasaki-moottoripyörien diagnoseportaan.
• M009 Diagnostiikka-adapteri (Kawasaki): Diagnostiikkakaapeli, jossa on erityinen liitin tiettyjen Kawasaki-mallien lukemiseen.
• M011 Diagnostiikka-adapteri (Kawasaki): Adapteri diagnoosilaitteen kytkemiseen useiden Kawasaki-moottoripyörien 6-nastaisen diagnoseliittimen kanssa.
• M013 Diagnostiikka-adapteri (Lifan/Suzuki): Johdoksensiirtimen kaapeli tiettyjen Lifan- ja Suzuki-moottoripyörien diagnoseportin liittämiseen.
• M014 Diagnostiikka-adapteri (Suzuki): Erityinen diagnostiikkakaapeli Suzuki-moottoripyörien lukemiseen epätavallisella liitännällä.
• M020 Diagnostiikka-adapteri (AEON/Benelli/Benelli DSK): Adapteri AEON-, Benelli- ja Benelli DSK -moottoripyörien ECU-viestintään.
• M022A Diagnostiikka-adapteri (Benelli/Benelli DSK): Diagnostiikkakaapeli Benelli- ja Benelli DSK -moottoripyörien tiettyjen järjestelmien lukemiseen.
• M023 Diagnostiikka-adapteri (Suzuki): Johdoksensiirtimen kaapeli Suzuki-malleille, joissa käytetään erityistä 4-nastaista liitintä.
• M028 Diagnostiikka-adapteri (PGO): Adapterikaapeli skannerien kytkemiseen PGO-skoottereiden ja moottoripyörien diagnoseliitäntään.
• M029 Diagnostiikka-adapteri (Yamaha): Erityinen kaapeli, jolla yhdistetään useiden Yamaha-moottoripyörien ja skoottereiden diagnoseportaan.
• M030 Diagnostiikka-adapteri (Hartford): Diagnostiikkakaapeli, joka on suunniteltu Hartford-moottoripyörien diagnoseliitäntää varten.
• M040 Diagnostiikka-adapteri (BMW): Johdoksensiirtimen kaapeli vanhempien BMW-moottoripyörien pyöreään 10-nastaisen diagnoseliittimeen kytkemiseen.
• M043 Diagnostiikka-adapteri (BRP): Kaapeli Bombardier Recreational Products (BRP) -ajoneuvojen lukemiseen 6-nastaisen portin kautta.
• M045 Diagnostiikka-adapteri (Shineray): Johdoksensiirtimen kaapeli Shineray-moottoripyörien diagnoseliitäntään.
• M046 Diagnostiikka-adapteri (Benelli-ABS): Erityinen adapteri Benelli-moottoripyörien ABS-järjestelmän lukemiseen.
• M047 Diagnostiikka-adapteri (Vespa): Diagnostiikkakaapeli Vespa-skoottereiden erityiseen ECU-liitäntään kytkemiseen.
• M048 Diagnostiikka-adapteri (Aprilia): Johdoksensiirtimen kaapeli, joka on suunniteltu useiden Aprilia-moottoripyörien diagnoseportaille.
• M052 Diagnostiikka-adapteri (Royal Enfield): Adapteri lukuvälineen kytkemiseen Royal Enfield -mallien diagnoseliittimeen.
• M055 Diagnostiikka-adapteri (Honda): Johdoksensiirtimen kaapeli tiettyjen Honda-moottoripyörien 16-nastaisen diagnoseportin kanssa yhdistämiseen.
• M056 Diagnostiikka-adapteri (Kymco): Erityinen kaapeli Kymco-moottoripyörien ja skoottereiden diagnostiikkaan epätavallisella liitännällä.
• M061 Diagnostiikka-adapteri (Yamaha): Johdoksensiirtimen kaapeli tiettyjen Yamaha-moottoripyörien ECU:n kanssa viestintää varten.
• N001 Muunnin (ROJO/AVIC EFI -järjestelmä): Muunnin ROJO- tai AVIC EFI -järjestelmällä varustettujen moottoripyörien yhdistämiseen.
• N043 Diagnostiikka-adapteri (BRP): Adapteri BRP-ajoneuvojen diagnostiikkaan erityisellä 4-nastaisen liittimellä.
• N052 diagnostiikkasovittin (Royal Enfield): Kaapeliadapteri Royal Enfield -moottoripyörien diagnostiikkaliitäntöjen kytkemiseen.

Lisenssitiedot

OBDSTAR MS70 toimitetaan ohjelmistolisenssin kanssa, joka on voimassa yhden vuoden ajan aktivoinnista lähtien. Tällä ajanjaksolla käyttäjällä on pääsy kaikkiin saatavilla oleviin ohjelmistopäivityksiin OBDSTAR:n tukemille moottoripyörille, skoottereille, ATV:ille ja UTV:ille.

• Lisenssijakso: 1 vuosi voimassa laitteen aktivoinnista.
• Ohjelmistopäivitykset: Päivitykset lisäävät uusia moottoripyörämerkkejä ja -malleja, laajentavat diagnostiikkatoimintoja ja parantavat olemassa olevaa protokollatukea.
• Laajennetut toiminnot: Toiminnot, kuten yhden klikkauksen päivitykset WiFi:n kautta ja OBDSTAR-teknikkojen ulkoinen tekninen tuki, vaativat aktiivista lisenssiä.
• Lisenssin päättyessä: Laite jatkaa toimintaa viimeksi ladatulla ohjelmistoversiollla, mutta uudet päivitykset ja online-toimintojen käyttöoikeus eivät ole saatavilla ilman uusimista.

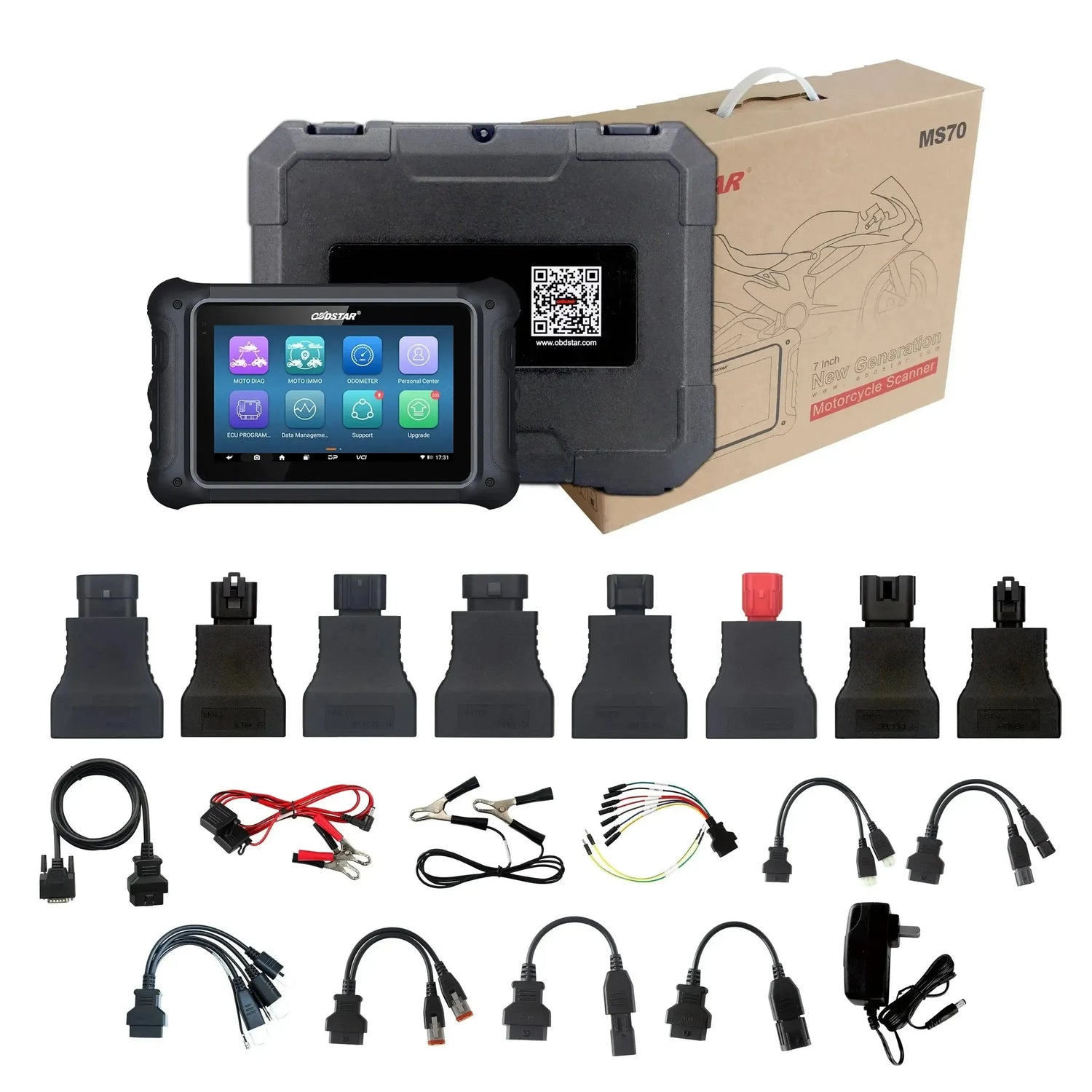

Pakkauksen sisältö

• 1x OBDSTAR MS70 diagnostiikkalaite
• 1x 12V2A laturi
• 1x M001A pääkaapeli
• 1x M002 virtakaapeli
• 1x M002A maadoituskaapeli
• 1x M003A monifunktioinen hyppyjohdatin
• 1x N004 sovitin (Aprilia/Ducati/Honda/KTM/Piaggio/Vespa/Yamaha)
• 1x M005 sovitin (Kawasaki)
• 1x M006 sovitin (Kawasaki)
• 1x N012A sovitin (Suzuki)
• 1x N015A sovitin (Honda)
• 1x M018A sovitin (Yamaha)
• 1x N019 sovitin (KTM)
• 1x N021A sovitin (Aeon/Benelli/Benelli DSK/Zongshen/Lifan/Xinyuan/Wangjiang/Dadi Yingwang/Dayun/Jialing/Jiming/Jiangmen Dazhi/Loncin/QJBenelli/Yongyuan)
• 1x N026 sovitin (SYM)
• 1x N027 sovitin (Kymco/Kawasaki)
• 1x M034 sovitin (Harley-Davidson)
• 1x M037 sovitin (Ducati)
• 1x N041 OBD-sovitin
• 1x M042A sovitin (Indian/Victory)
