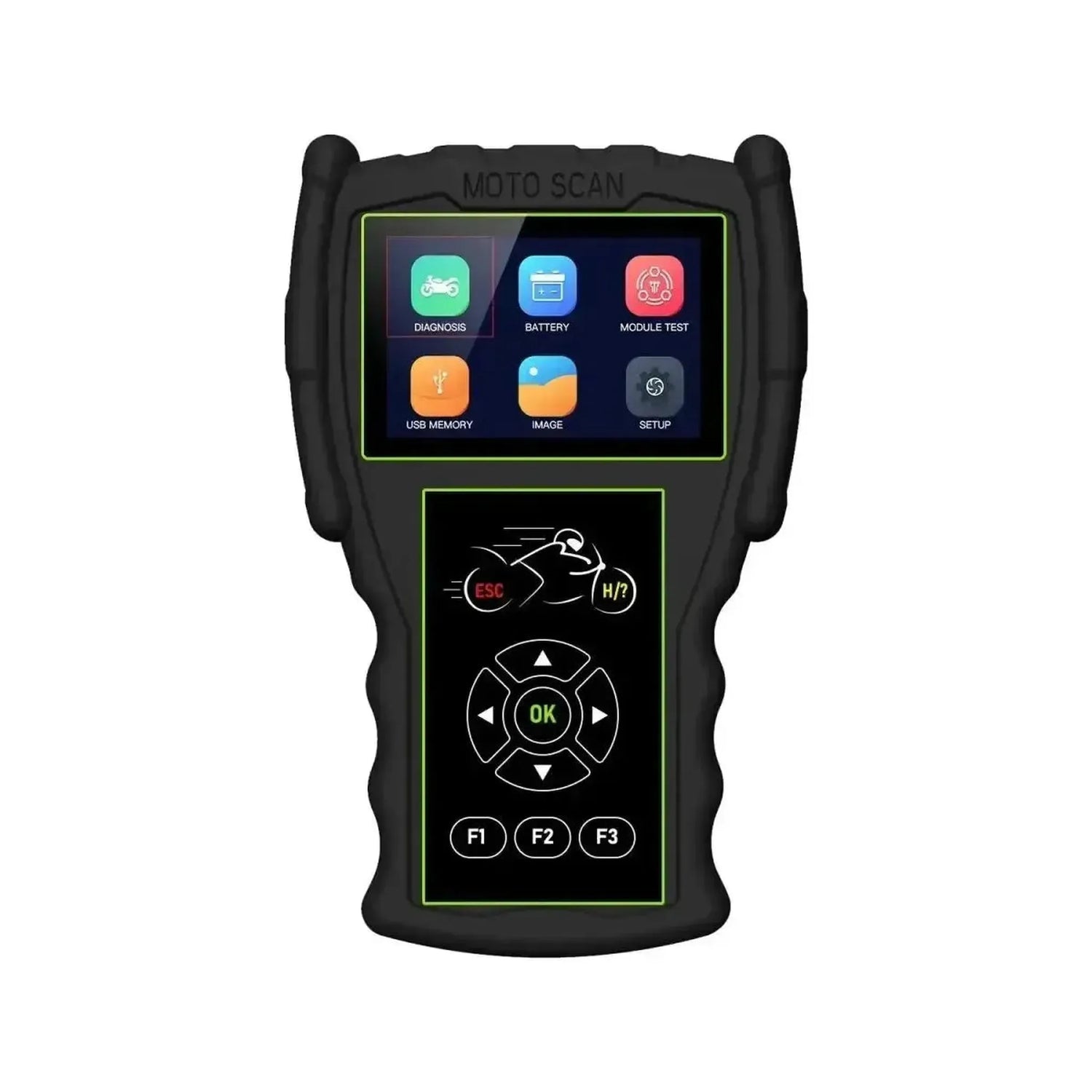

JDiag M100 Pro Moottoripyörän diagnostiikkalaitteisto

Diagnostiikkatoiminnot:

JDiag M100 Pro tarjoaa laajat monijärjestelmäisen diagnostiikan mahdollisuudet nykyaikaisten moottoripyörien elektronisille komponenteille. Lisäksi laite tukee täydellistä OBD2/EOBD-diagnostiikkaa, mikä tekee siitä monipuolisesti käytettävän.

• Vikakoodien lukeminen ja poistaminen: lukee ja poistaa diagnostisia vikakoodeja (DTC) moottorin ohjainyksikköstä (ECU) ja muista tuetuista järjestelmistä. Sisältää selkeät vikaselitykset ja vikahistorian.
• Live-datanvirta: näyttää antureiden ja parametrien reaaliaikaiset tiedot, kuten moottorin kierrosnopeuden, jäähdytysnesteiden lämpötilan, kaasun venttiilin asennon ja lambda-arvon. Arvot voidaan näyttää sekä numeerisessa muodossa että kaaviomuodossa (aaltomuoto) nopeaa tulkintaa varten.
• ECU-tiedot: antaa pääsyn ohjainyksikön spesifeihin tunnistetietoihin, kuten ohjelmistoversion, osanumeroihin ja muihin tekniset tietoihin.
• Freeze frame -tiedot: tallentaa hetkellisen kuvan moottorin tiedoista tarkalleen sillä hetkellä, kun pakokaasuja koskeva vika on tallennettu.
• Täydellinen OBD2/EOBD-toiminnallisuus: tukee kaikkia vakio-OBD2-tiloja, jolloin laite on hyödyllinen myös basisdiagnostiikkaan henkilöautoissa, joissa on bensiini- tai dieselmoottori.

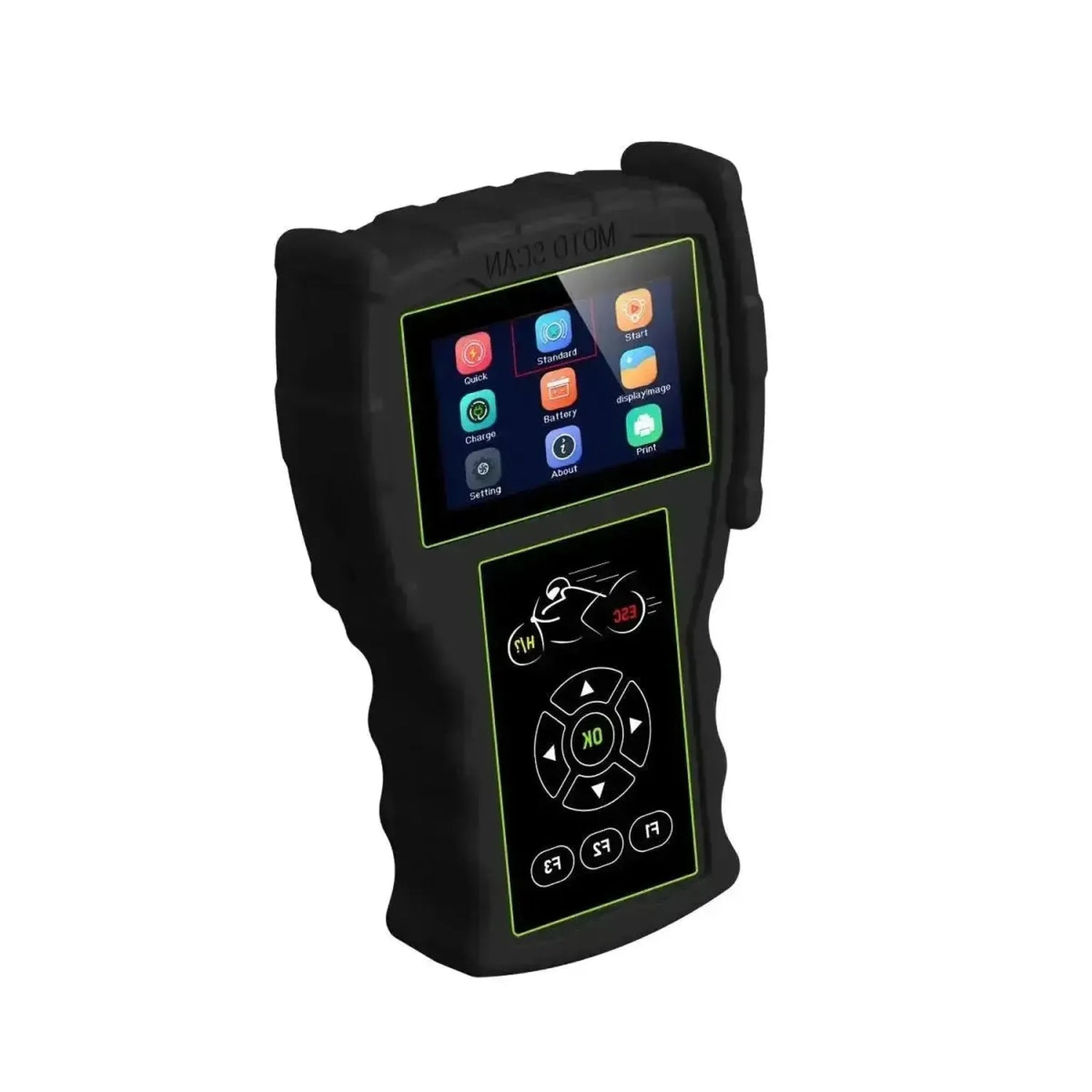

Akun testerin toiminnot:

Yksi JDiag M100 Pron erottuvimmista ominaisuuksista on integroitu ammattitasoinen akkutesterfunktio. Tällä voidaan analysoida sekä akun kuntoa että käynnistysjärjestelmän ja lataushäiriöiden toimintaa täysin laitteelta ilman lisävarusteita.

• Nopea testi ja vakiotesti: suorittaa nopean tai perusteellisen akun tarkastuksen. Terveydentilan (SOH) ja varauksen tilan (SOC) määrittäminen antaa välittömän käsityksen yleisestä akun tilasta.
• Käynnistystesti: analysoi akun ja käynnistysmoottorion suorituskykyä käynnistämisen aikana. Näyttää minimaalisen käynnistyjännitteen ja tarvittavan ajan, mikä on hyödyllistä käynnistysongelmien tai heikentyneen akun kapasiteetin yhteydessä.
• Lataaustesti: tarkistaa latausjärjestelmän toiminnan, mukaan lukien generaattorin ja jännitteen säädin. Testi näyttää latausjännitteen sekä normaalin että korotetun kierrosnopeuden päällä ja kuormitettuna.
• Aaltomuodon analyysi: esittää akun jännitteen reaaliaikaisen graafisen näkymän, jolloin jännitteen vaihtelut ja latausjärjestelmän epävakaisuus voidaan helposti tunnistaa.

Huolto-, palvelu- ja testitoiminnot:

JDiag M100 Pro tarjoaa sarjan toimintoja, jotka ovat välttämättömiä moottoripyörien säännölliseen huoltoon, vianhallintaan ja kriittisten komponenttien kohdistettuun testaamiseen.

• CO-kierrosten säätö: mahdollistaa CO-arvon säätämisen normaalikierrosnopeudella, mikäli moottorimallit tätä toimintoa tukevat.
• Huoltovälin nollaus: nollaa kojelaudan huoltohuomautuksen huollon suorittamisen jälkeen (merkistä riippuvaa).
• Toimilaitteiden testaus: mahdollistaa tiettyjen komponenttien suoran ohjauksen toiminnan tarkistamiseksi, mukaan lukien:
• ABS-järjestelmän diagnostiikka: lukee ja poistaa antilukittumisjärjestelmän (ABS) vikakoodeja moottoripyöristä, jotka tätä tukevat.

Muut toiminnot:

JDiag M100 Pro tarjoaa useita lisätoimintoja, jotka parantavat käyttöä ja käytännön soveltuvuutta verkstaalla.

• Tulostettavat raportit: sekä diagnoosiraportit että akkutestin tulokset voidaan tallentaa ja tulostaa tietokoneella, mikä on ihanteellista asiakaskommunikaatiolle ja verkstaan dokumentaatiolle.

• Tietojen tallennus: testitiedot voidaan tallentaa SD-kortille, jolloin aikaisempia diagnooseja ja akkutestejä voidaan helposti katsella tai siirtää.

Tuetut ajoneuvomerkit:

• Eurooppalaiset merkit: Adiva, Aprilia, Benelli, BMW, KTM, Piaggio, Triumph, Vespa

• Aasialaiset merkit: Aeon, Bajaj, Brixton, CF Moto, Fit, Hartford, Hero, Honda, Hyosung, Indian, Kymco, Modenas, PGO, Rojo, Royal Enfield, Suzuki, SYM, TVS, Yamaha, Yiben

• Amerikkalaiset merkit: Artic Cat, Bombardier
