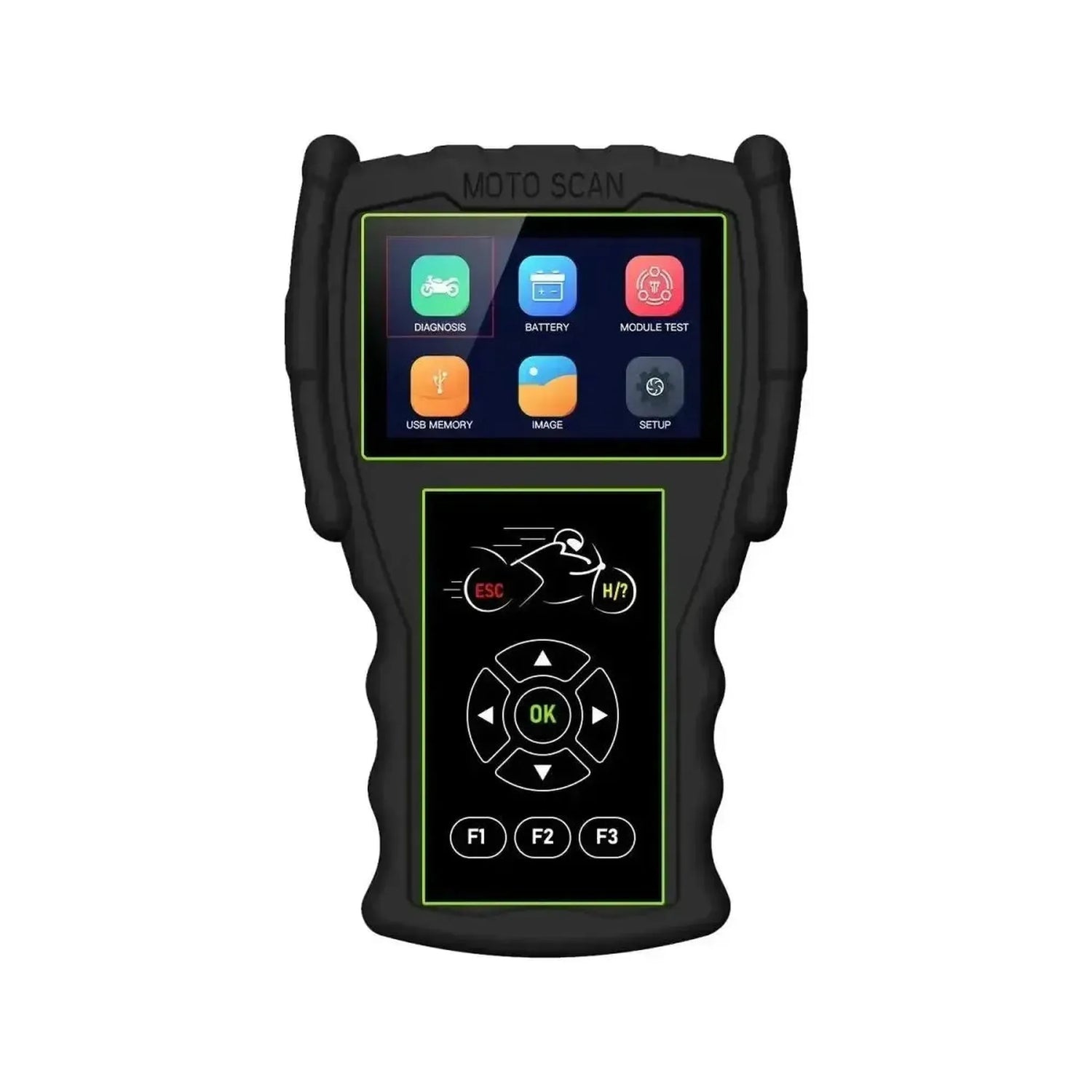

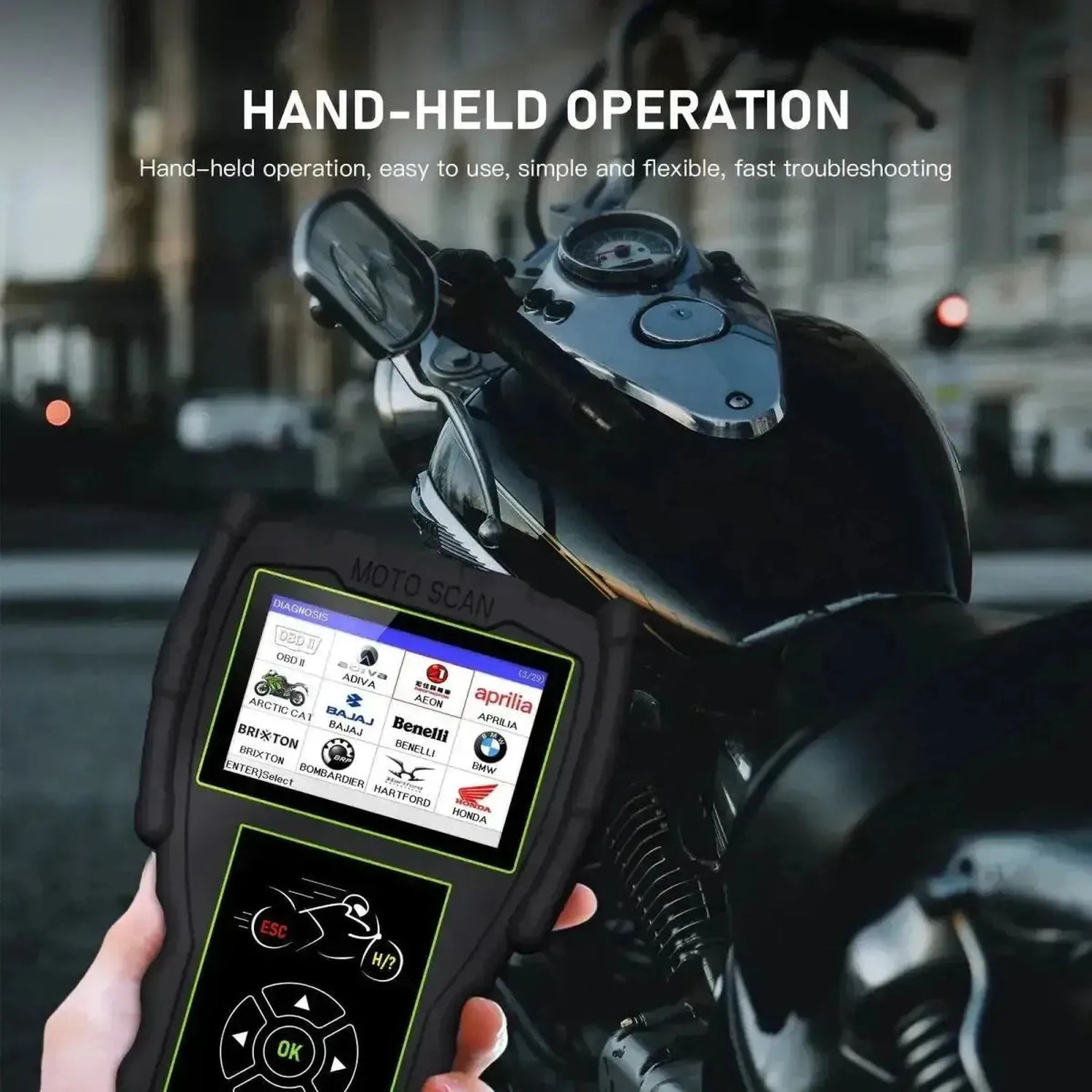

JDiag M100 Pro Full Motorfiets Uitleesapparaat

Diagnostiikkatoiminnot:

JDiag M100 Pro tarjoaa kattavat monijärjestelmäisen diagnostiikkamahdollisuudet nykyaikaisten moottorpyörien elektronisille komponenteille. Lisäksi laite tukee täydellistä OBD2/EOBD-diagnostiikkaa, mikä tekee siitä monipuolisesti käytettävän.

• Vikakoodien lukeminen ja poistaminen: Lukee ja poistaa diagnostisia vikakoodeja (DTC:t) moottoriohjainyksikköstä (ECU) ja muista tuetuista järjestelmistä. Sisältää selkeät vikaselitykset ja vikahistorian.
• Live-data-virta: Näyttää reaaliaikaisia tietoja antureista ja parametreista, kuten moottorin kierrosluku, jäähdytysneste lämpötila, kaasuventtiilin asento ja lambda-arvo. Arvot voidaan näyttää sekä numeerisesti että kuvaajana (aaltomuoto) nopeaa tulkintaa varten.
• ECU-tiedot: Antaa pääsyn ohjainyksikön tunnistustietoihin, kuten ohjelmistoversio, osanumerot ja muut tekniset tiedot.
• Freeze frame -data: Tallentaa moottoriin liittyvien tietojen tilannekuvan täsmällisellä hetkellä, jolloin päästöihin liittyvä vikakoodi tallennettiin.
• Täydelliset OBD2/EOBD-ominaisuudet: Tukee kaikkia vakio-OBD2-tiloja, joten laite voidaan käyttää myös perusdiagnostiikkaan bensiini- tai dieselmoottoreilla varustetuissa autoissa.

Akun testerin toiminnot:

Yksi JDiag M100 Pro:n erottavimmista piirteistä on integroitu ammattimainen akuntestausominaisuus. Sen avulla voidaan analysoida sekä akun kuntoa että käynnistin- ja latausjärjestelmän toimintaa täysin – suoraan laitteesta ilman ylimääräisiä lisävarusteita.

• Nopea testi ja vakiotesti: Suorittaa nopean tai perusteellisen akun tarkistuksen. Kunnon tila (SOH) ja varauksen tila (SOC) -määritykset antavat välittömän käsityksen akun yleisestä tilasta.
• Käynnistystesti: Analysoi akun ja käynnistinmoottorin suorituskykyä käynnistyksen aikana. Näyttää vähimmäiskäynnistyshetkellä ja vaaditun ajan, mikä on hyödyllistä käynnistysongelmissa tai heikentyneen akun kapasiteetissa.
• Lataus testi: Tarkistaa latausjärjestelmän toiminnan, mukaan lukien generaattori ja jännitesäätäjä. Testi näyttää latausjännitteen sekä tyhjäkäynnillä että korotetulla kierrosluvulla, kuormittamattomana ja kuormitettuna.
• Aaltomuoto-analyysi: Esittää akun jännitteen reaaliaikaisen graafisen näytön, jolloin jännitteen vaihtelut ja latausjärjestelmän epävakaisuus voidaan helposti tunnistaa.

Huolto-, palvelu- ja testitoiminnot:

JDiag M100 Pro tarjoaa sarjan ominaisuuksia, jotka ovat välttämättömiä säännölliselle huollolle, vianhallintaan ja moottorpyörien kriittisten komponenttien kohdennettuihin testeihin.

• CO tyhjäkäyntinopeuden säätö: Mahdollistaa CO-arvon säätämisen tyhjäkäynnillä, jos tätä toimintoa moottorimerkkisi tukee.
• Huolto-intervallin nollaus: Palauttaa kojelaudan huoltoerinnetykkeen alkuperäiselle arvolle huoltotyön jälkeen (merkistä riippuen).
• Toimilaitteiden testaus: Mahdollistaa tiettyjen komponenttien suoran ohjauksen toiminnan tarkistamiseksi, mukaan lukien:
• ABS-järjestelmädiagnostiikka: Lukee ja poistaa antilukkiutumisjärjestelmän (ABS) vikakoodeja moottorpyörissä, jotka tätä tukevat.

Muut toiminnot:

JDiag M100 Pro:ssa on erilaisia lisäominaisuuksia, jotka parantavat käyttömukavuutta ja käytännön soveltuvuutta työpajassa.

• Tulostettavat raportit: Sekä diagnoosiraportit että akun testitulorokset voidaan tallentaa ja tulostaa tietokoneella, mikä on ihanteellista asiakkaiden kanssa kommunikointiin tai työpajan dokumentaatioon.

• Tietojen tallennus: Testitiedot voidaan tallentaa SD-kortille, joten aikaisemmat diagnoosit ja akkutestit voidaan helposti tarkistaa tai siirtää.

Tuetut ajoneuvomerkit:

• Eurooppalaiset merkit: Adiva, Aprilia, Benelli, BMW, KTM, Piaggio, Triumph, Vespa

• Aasialaiset merkit: Aeon, Bajaj, Brixton, CF Moto, Fit, Hartford, Hero, Honda, Hyosung, Indian, Kymco, Modenas, PGO, Rojo, Royal Enfield, Suzuki, SYM, TVS, Yamaha, Yiben

• Amerikkalaiset merkit: Artic Cat, Bombardier

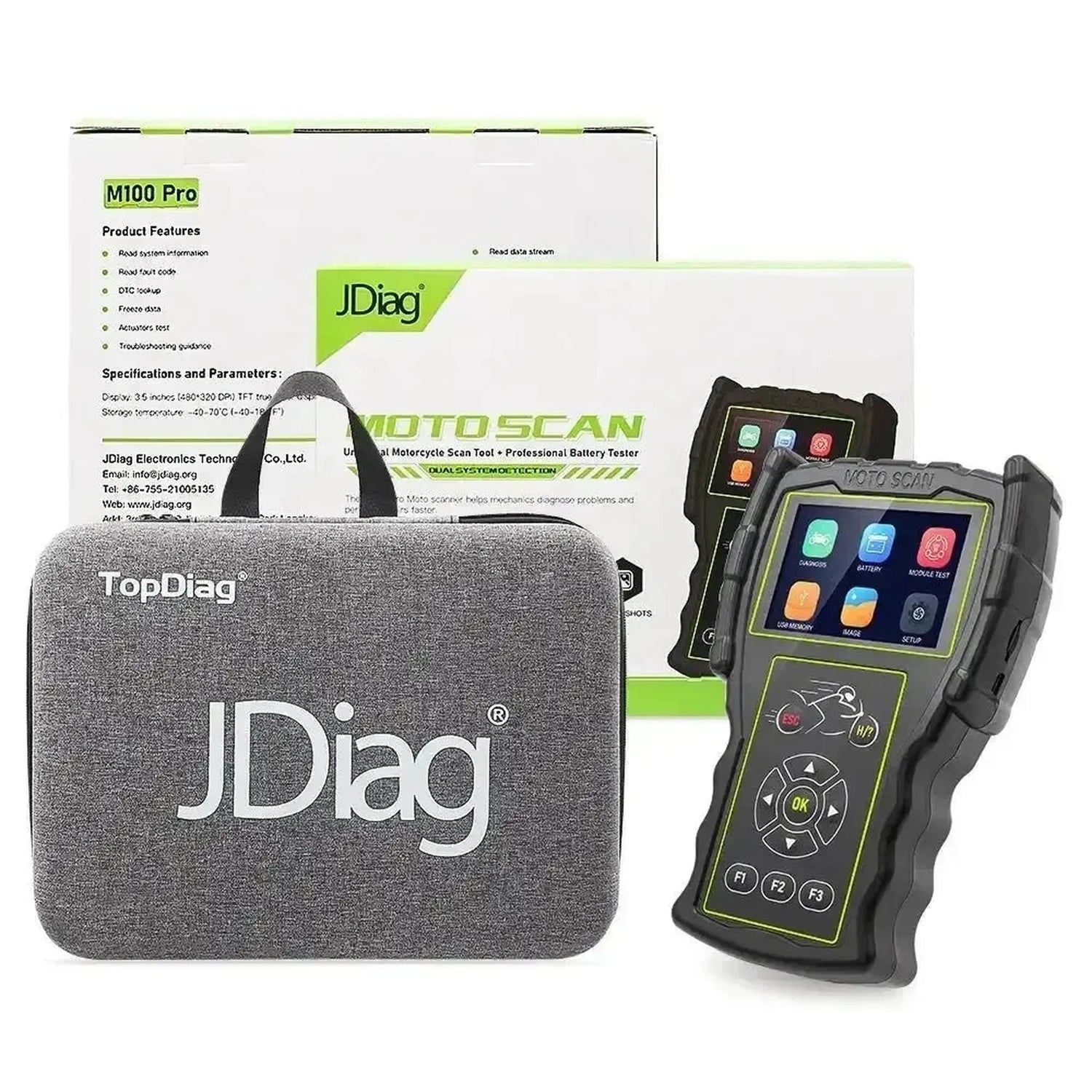

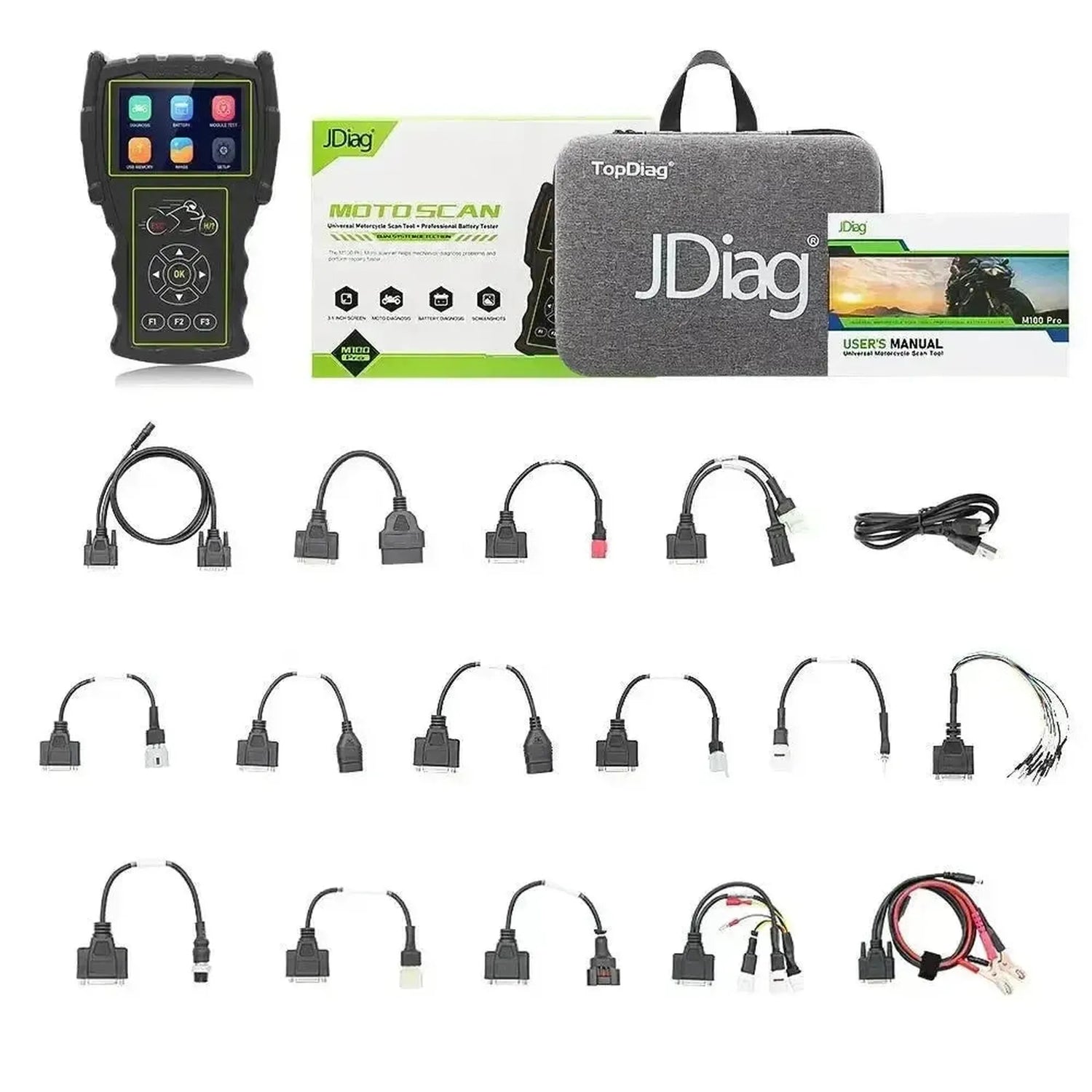

Pakkauksen sisältö:

• JDiag M100 Pro Full diagnostiikkaväline

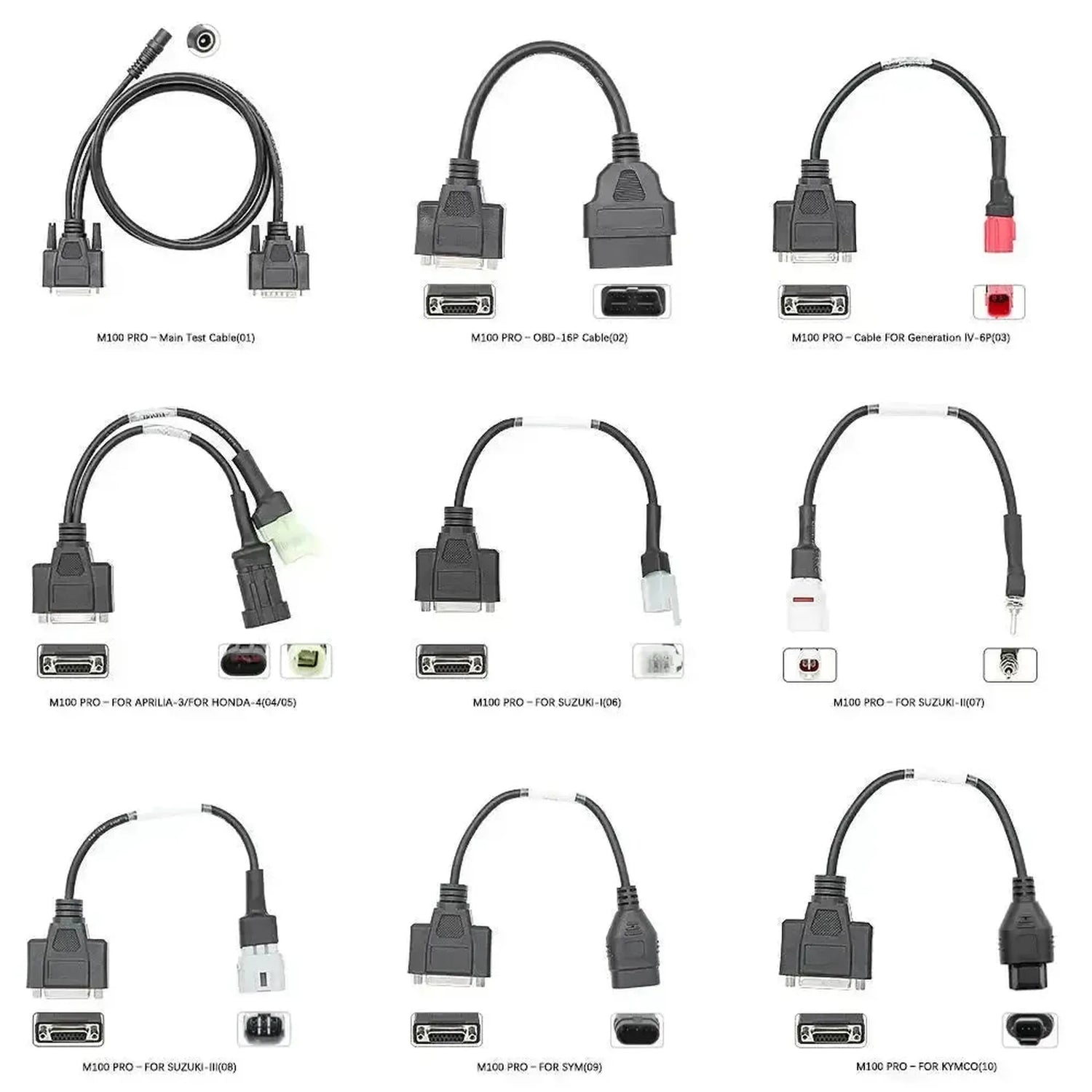

• JDiag 15-nastainen DB15 - 15-nastainen DB15 -kaapelisovite
• JDiag 15-nastainen DB15 - 16-nastainen OBD2 -kaapelisovite
• USB-A - Mini USB-B -siirtojohto
• Käyttöopas
• Säilytystaskun
• Akun liittimet virtalähteen kaapeli

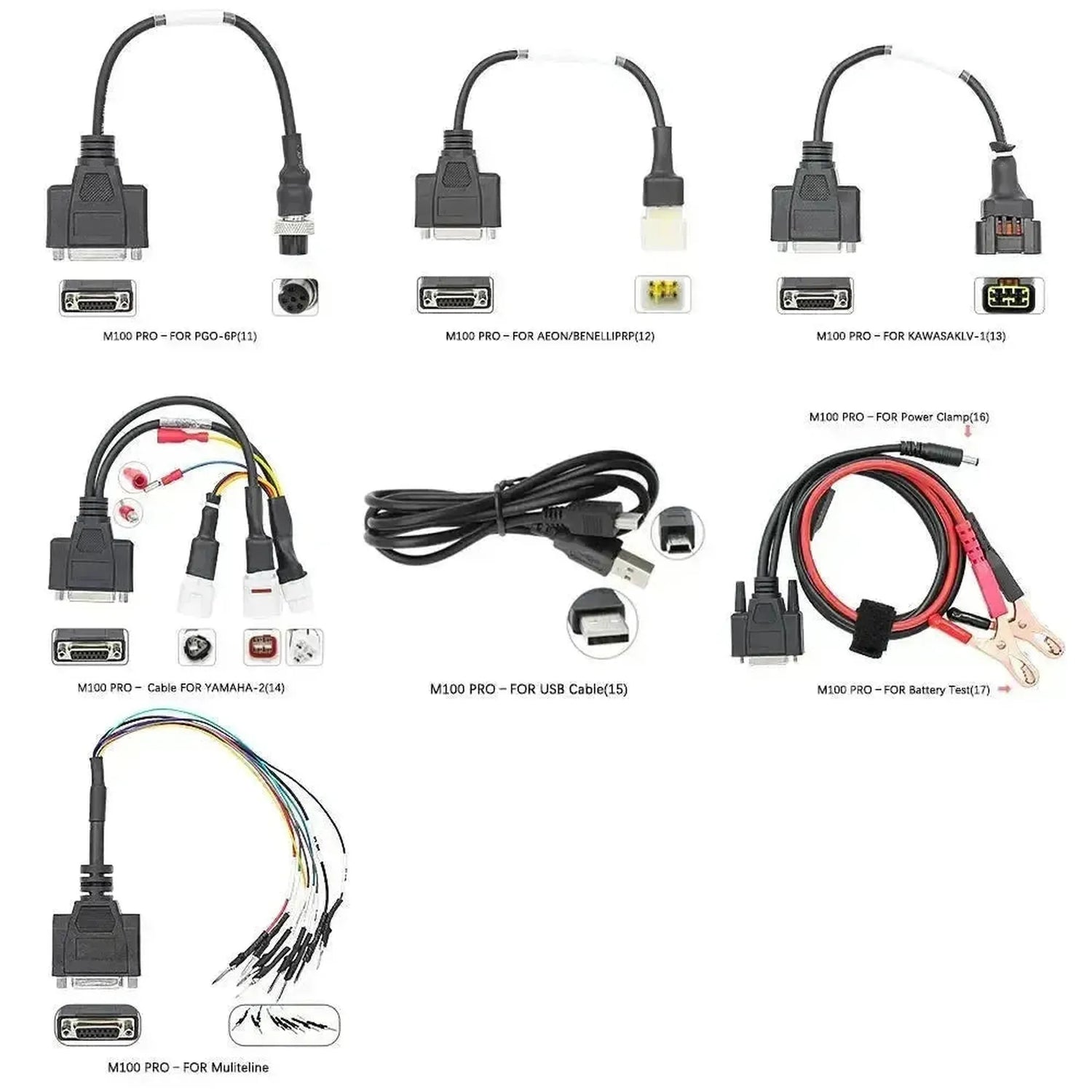

• JDiag yleinen 8-nastainen OBD - 15-nastainen DB15 -kaapelisovite
• JDiag Suzuki 4 Pins OBD - Jälleenmyyjätila -kytkinsovitin kaapeli
• JDiag Suzuki 4 Pins OBD - 15 Pins DB15 sovitin kaapeli
• JDiag Suzuki 6 Pins OBD - 15 Pins DB15 sovitin kaapeli
• JDiag Yamaha 3+3+4 Pins OBD - 15 Pins DB15 sovitin kaapeli
• JDiag Aprilia/Piaggio/Vespa/Honda 3+4 Pins OBD - 15 Pins DB15 sovitin kaapeli
• JDiag Piaggio 6 Pins OBD - 15 Pins DB15 sovitin kaapeli
• JDiag AEON/Benneli 6 Pins OBD - 15 Pins DB15 sovitin kaapeli
• JDiag Kymco 3 Pins OBD - 15 Pins DB15 sovitin kaapeli
• JDiag SYM 3 Pins OBD - 15 Pins DB15 sovitin kaapeli
• JDiag Kawasaki 8 Pins OBD - 15 Pins DB15 sovitin kaapeli
• JDiag Euro-V 6 Pins OBD - 15 Pins DB15 sovitin kaapeli
