Jaltest Marine (Ulkopuoli) -diagnostiikkalaitteisto

Pakkauksen sisältö

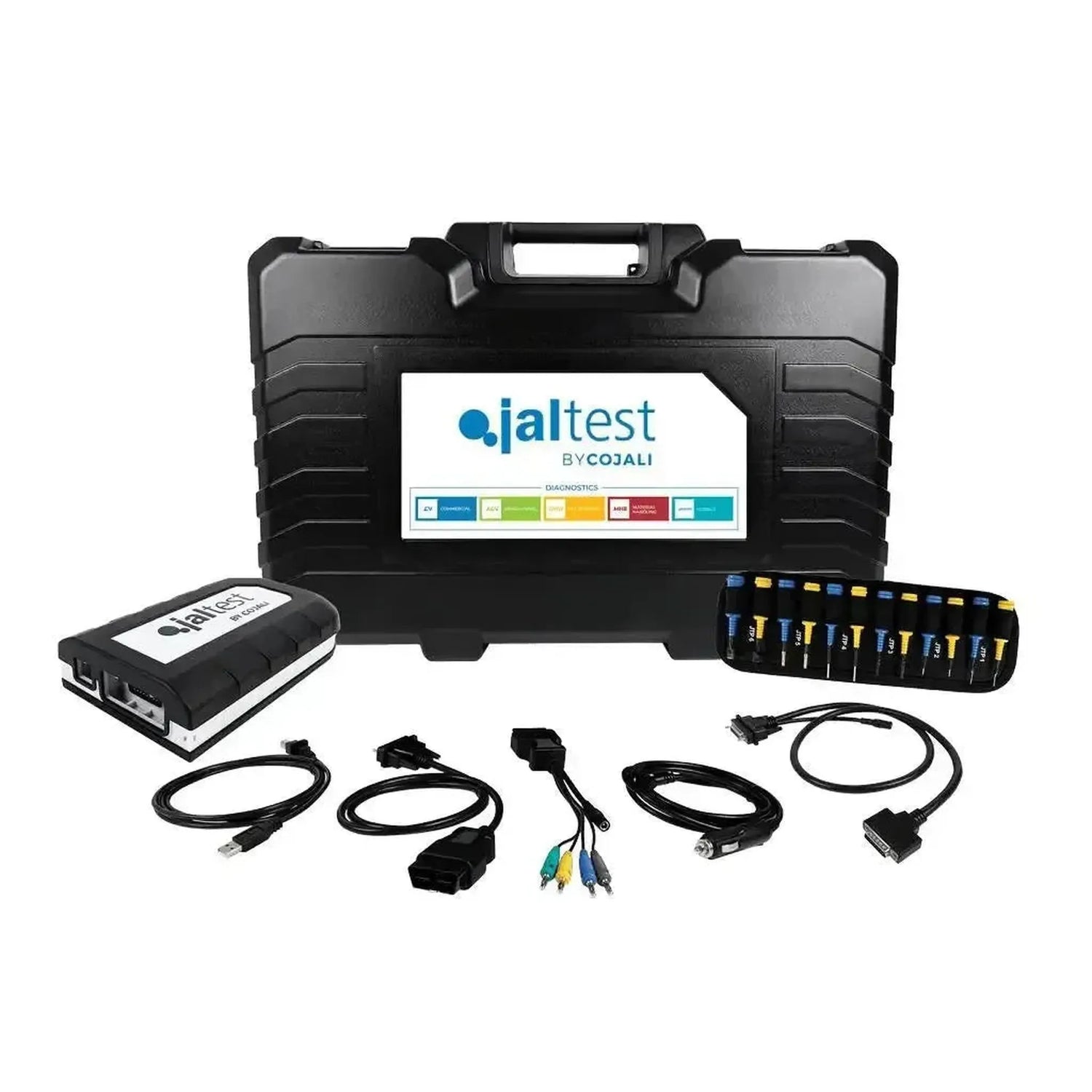

Laukku sisältää laitteiston, jolla muodostat yhteyden, sekä ohjelmistolisenssin, joka avaa Ulkomoottori-moduulin. Laitteisto on sama kuin irralliset sarjoissa 70001053; neljän Marine-lukijalaitteen ero on ohjelmistomoduulissa eikä laukussa. Alla on kunkin osan kuvaus ja viittenumero.

Laitteisto

• Jaltest Link V9 (70001015): Diagnostiikka-interface, jonka kytket moottorin diagnostiikkakytkentään, 26-napainen DB26 kaapeliin ja USB-C tietokoneeseen.
• Jaltest Marine Multipin Kit (70002007): Kaksikymmentä multipinia JTP01-JTP10, jokainen kahdessa väreissä, liitäntäkaapeli JTP101 ja virtalähdekaapeli JDC10AM2 akkupihteineen. Niillä voit kytkeä suoraan liittimeen, jolle ei ole omaa diagnostiikkakaapelia.
• OBD-kaapeli, 16-napainen (JDC213.9): Tavallisen diagnostiikkaliitännän standardikaapeli.
• USB-C-kaapeli (JDC107.9B): Yhteys Linkin ja kannettavasi välillä.
• 250 cm:n jatkokaapeli (JDC100B): 26-napainen DB26-liitin, Linkin oman laajapistokkeen kanssa. Kaksi ja puoli kertaa pidempi kuin JDC100 muissa Jaltest-salkuissa, koska moottorit ovat aluksella harvoin samalla etäisyydellä siitä paikasta, jossa kannettava tietokone on.
• Salkku (70003015): Kompakti malli, 505 x 381 x 146 mm.

Ohjelmisto

• Ohjelmisto (74502004): Kertakaupassi, joka vapauttaa Perämoottori-moduulin.
• Lisenssin aktivointi, kaksitoista kuukautta (74502014): Oikeus käyttää sitä ensimmäisen vuoden.
• INFO Online Marine (29479): Ohjelmiston tekniset tiedot. Sisältyy pakettiin, ei ole saatavana erikseen ja on vuodesta 2026 ilmainen.
• Jaltest GRP: Cojaliин korjaamon ohjelmisto asiakkaille, aluksille ja raporteille.

Kannettava tietokone ja merikaapit eivät sisälly tähän. Katso Kaapit ja tietokone sivun alempaa.

Mitkä moottorit ja järjestelmät

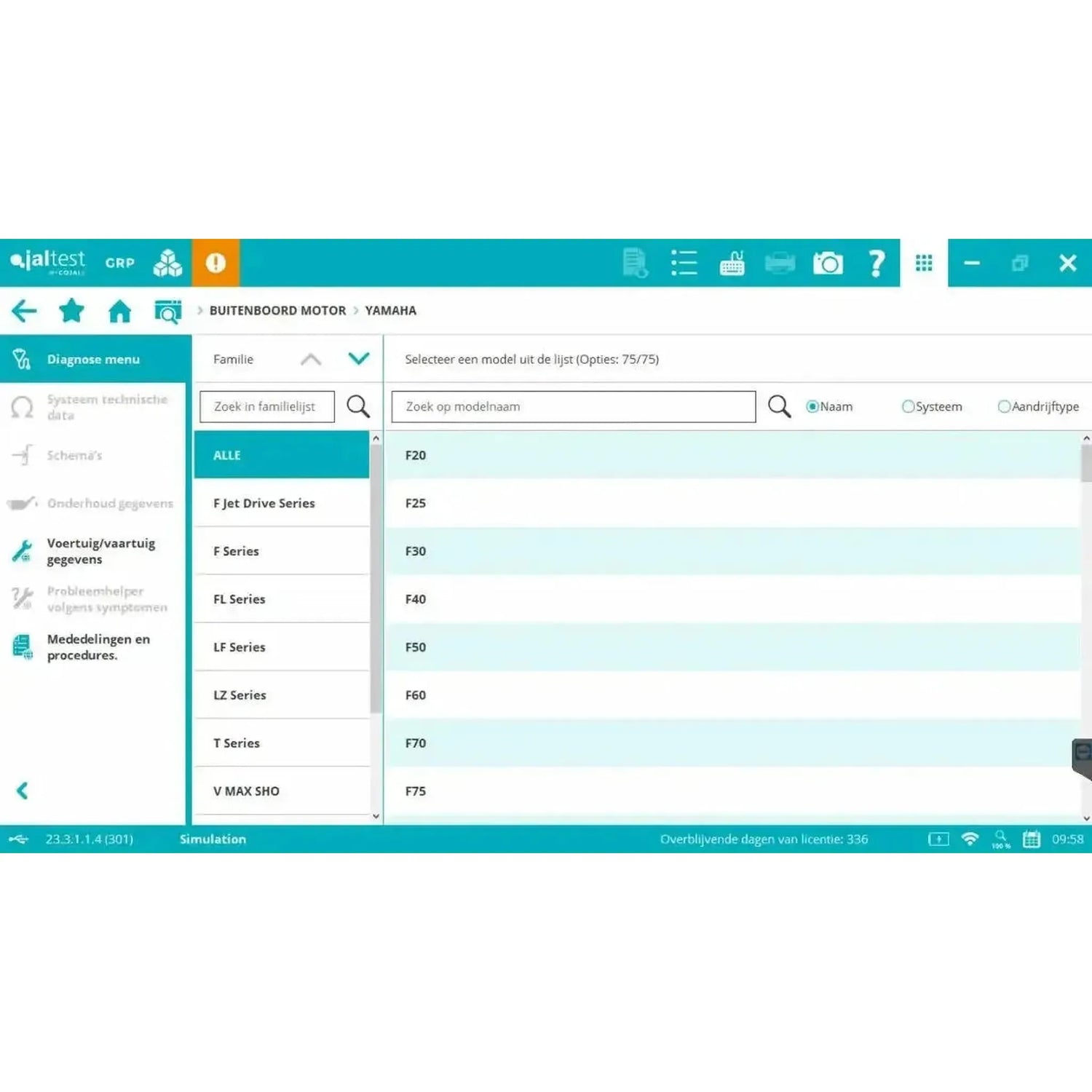

Jaltest Marine Ulkomoottori kattaa perämoottoreihin kevyistä nelikulmista raskaisiin moottoreihin, joissa on suora ruiskutus ja SmartCraft-elektroniikka. Merkkien listalle sisältyminen tarkoittaa, että se on tuettu, ei että jokainen malli ja valmistusvuosi on täysin tuettu. Mantereen mukaan jaottelu viittaa siihen, mistä maasta merkki on peräisin, ei nykyiseen omistajaan.

Ulkomoottorit

Tunnetut merkit vesisuihkumoottoreista Jaltest Marine Vesisuihku -laitteen tuella: Evinrude, Honda, Mercury, Suzuki, Tohatsu ja Yamaha.

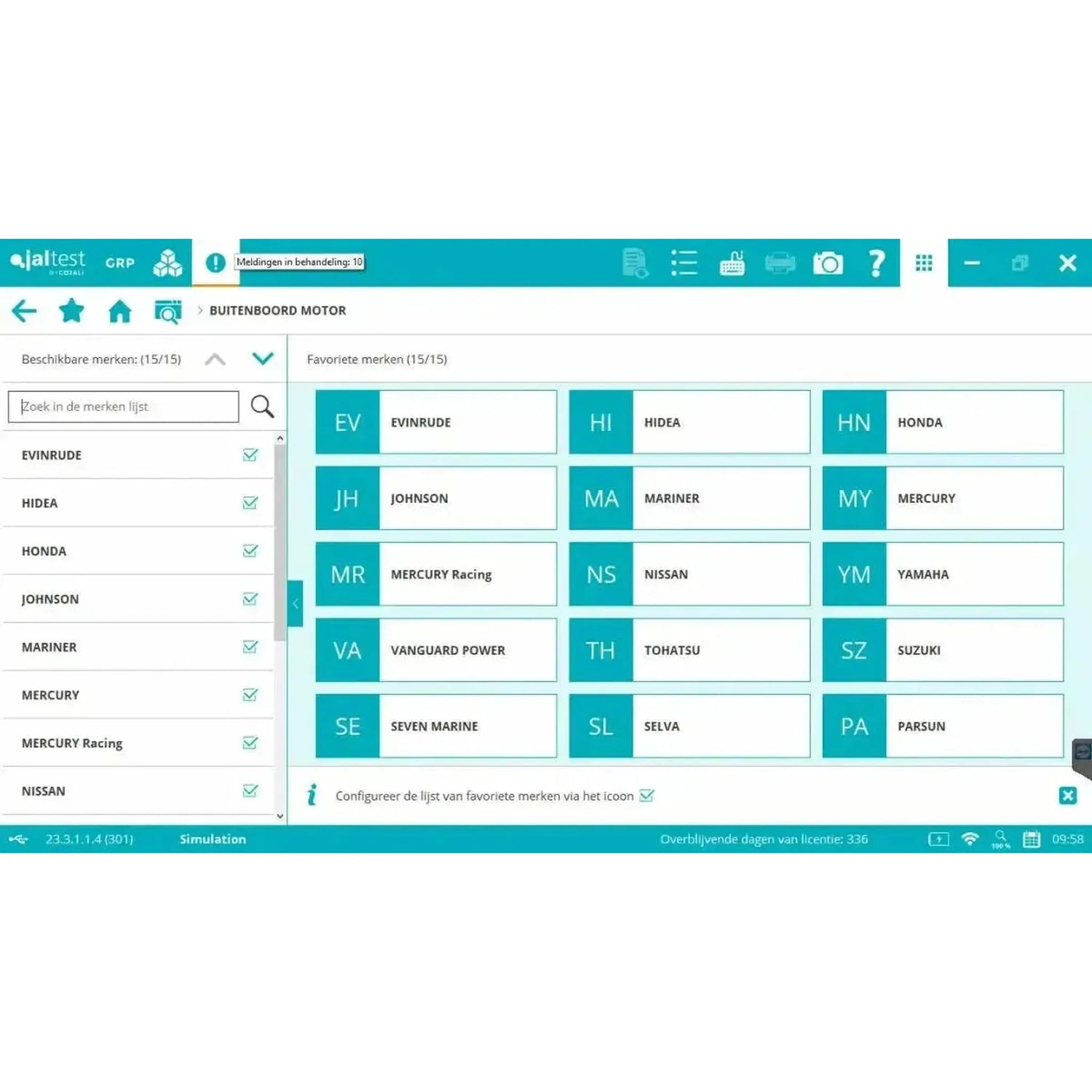

Kaikki 15 ulkomoottorimerkkiä, jaettu maanosan mukaan:

Eurooppaan sisältyvät Yhdistynyt kuningaskunta, Turkki ja Venäjä. Kiina on erillään Aasiasta, johon kuuluvat Japani, Etelä-Korea ja Intia. Jaottelu perustuu merkin alkuperämaahan, ei nykyiseen omistajaan, ja moottorivalmistajat kuuluvat oman maansa alueeseen.

Aluksella olevat järjestelmät

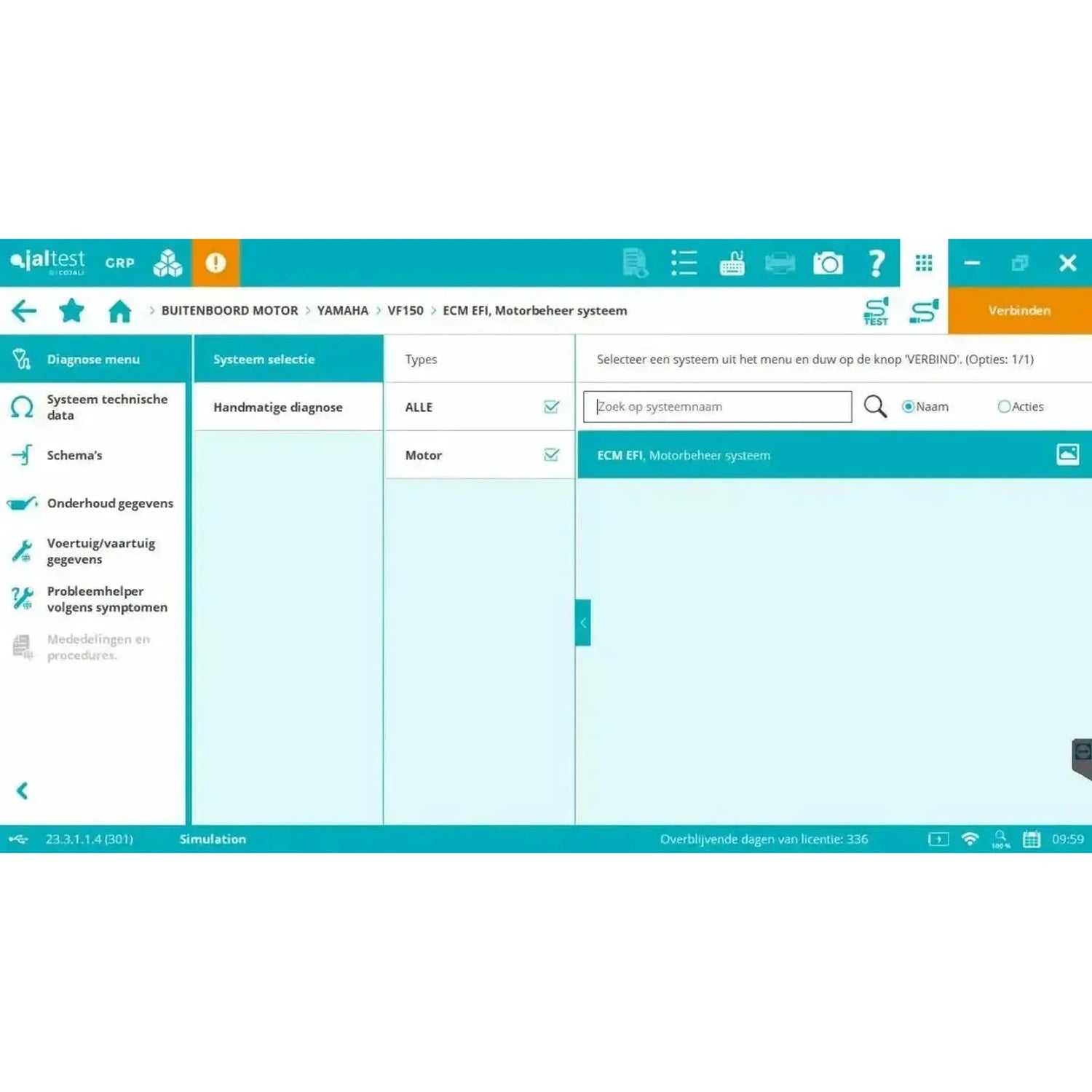

• Moottorinohjaus: Ohjainyksikkö moottorin alla, mukaan lukien Mercury PCM-555 ja ECM-555, SmartCraft G3 -asennukset, Honda ECM PGM-FI ja Suzuki DF-sarjan moottorinohjaus.
• Polttoainejärjestelmä: Suihkutus, suihkutimet, polttoainepumpu ja polttoaineenpaine.
• Kaasuventtiili: Kaasunventtiilin asemantunnistin (TPS), joka määrittää kaasuvivun vasteen.
• Trim ja kallistus: Trimmauskulmaa, trim- ja kallistusmoottoria sekä kulmantunnistinta, joka näyttää asennon näytöllä.
• Kierrosten säätö: Käyttötoimintoon perustuva kierrosten säätö, muun muassa taluttavalla nopeudella ajoa varten.
• Käyttöelektroniikka: Kauko-ohjain ja mittaripaneeli ohjaamossa.
• Laivajärjestelmä: NMEA 2000 -verkko, jonka kautta moottorin tiedot välittyvät mittareille.

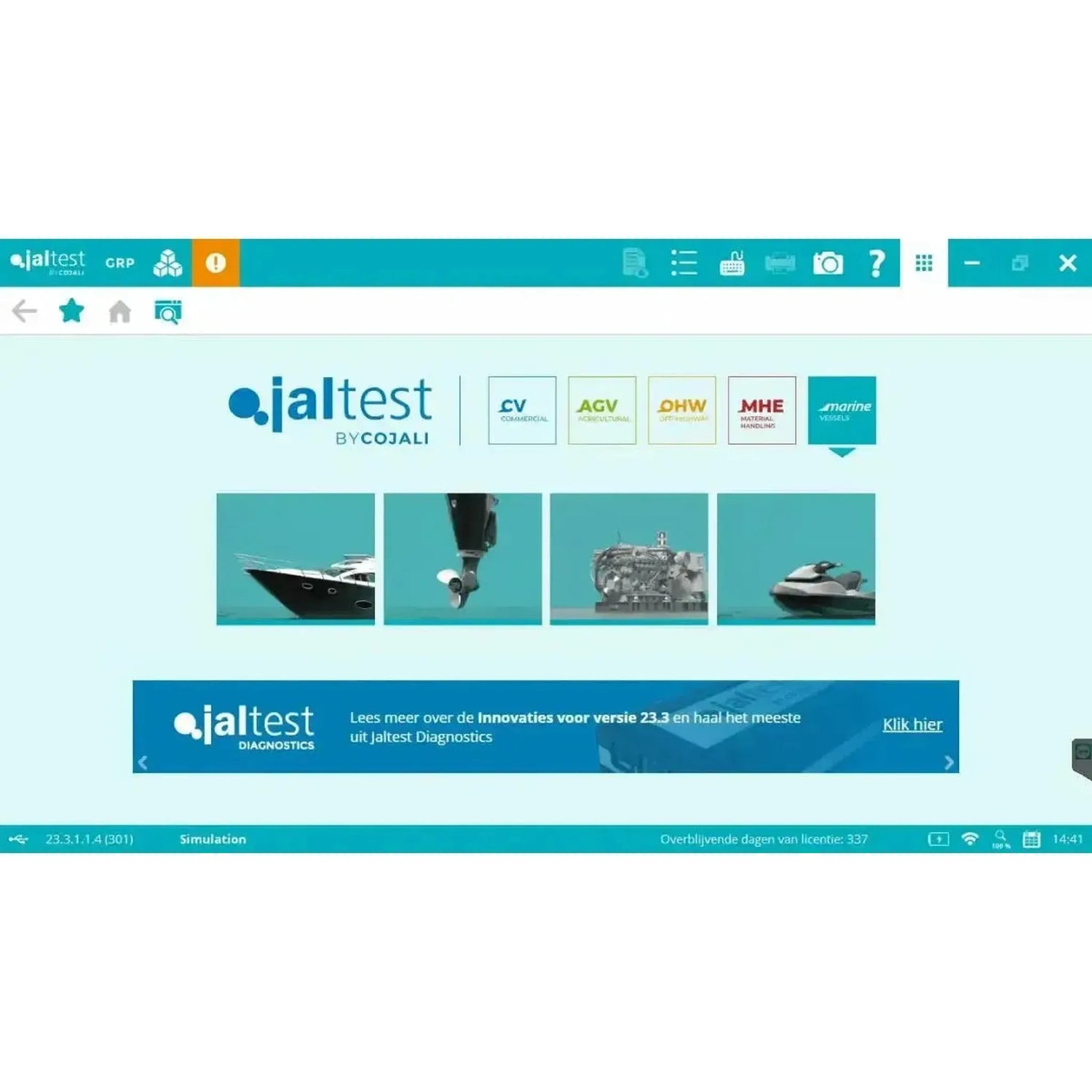

Neljä Marine-sarjaa rinnakkain

Neljä Marine-diagnostiikkalaitetta jakavat saman laukun 70001053 ja saman Jaltest Link V9 -ohjelmiston; ero on kokonaan ohjelmistomoduulissa. Alla on listattu jokaiselle sarjalle, mitä se kattaa, jotta voit nähdä, mikä sopii työhösi.

Mitä voit sillä tehdä

Perämoottorimoduulin avulla luet ohjausyksiköt, seuraat mittausarvoja reaaliajassa ja ohjaat komponentteja. Lisäksi pakkaukseen sisältyy hakuteos, jossa on piirikaavioita, vianmääritysoppaita ja huoltoterveisiä järjestelmälle, jossa työskentelet.

Diagnoosi ja huolto

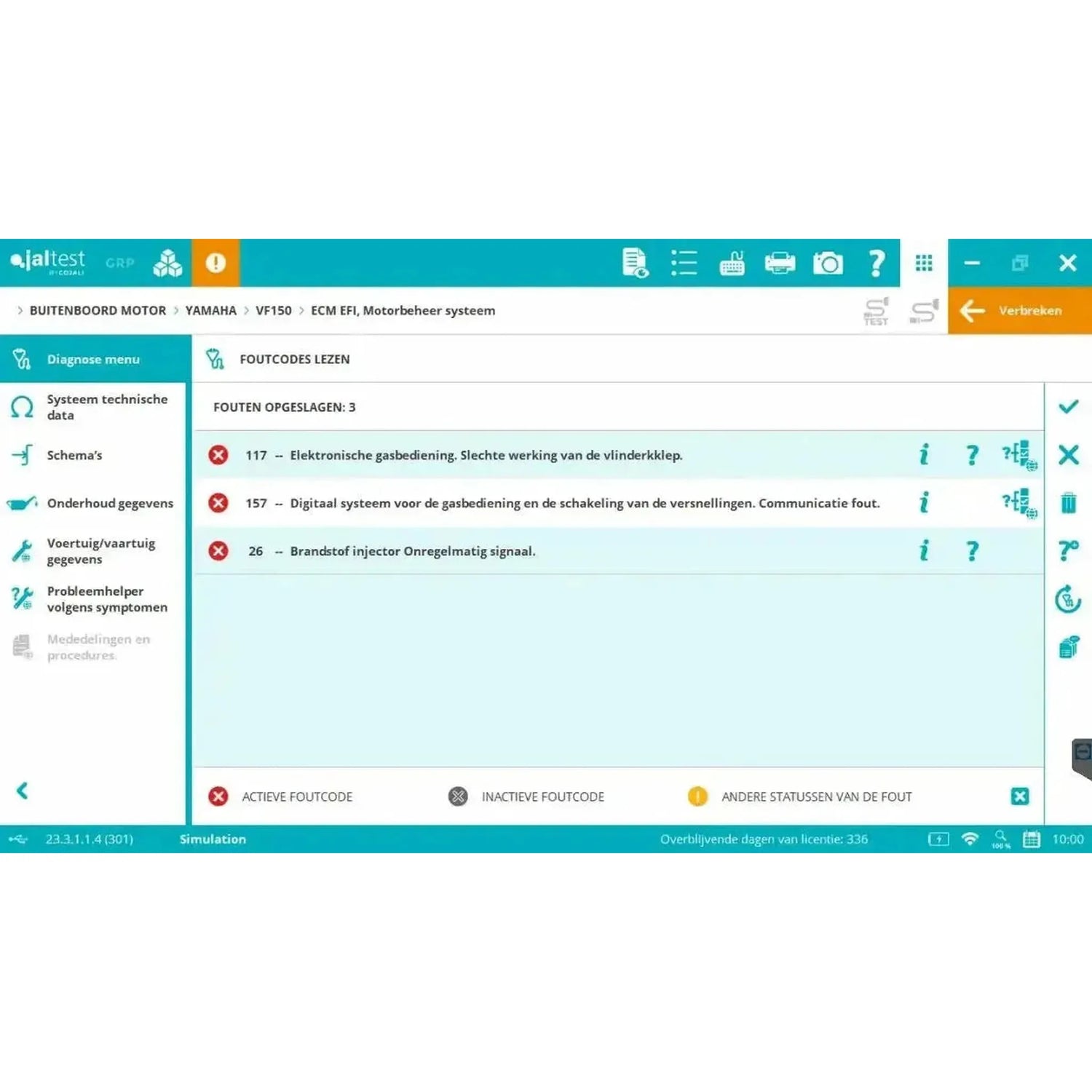

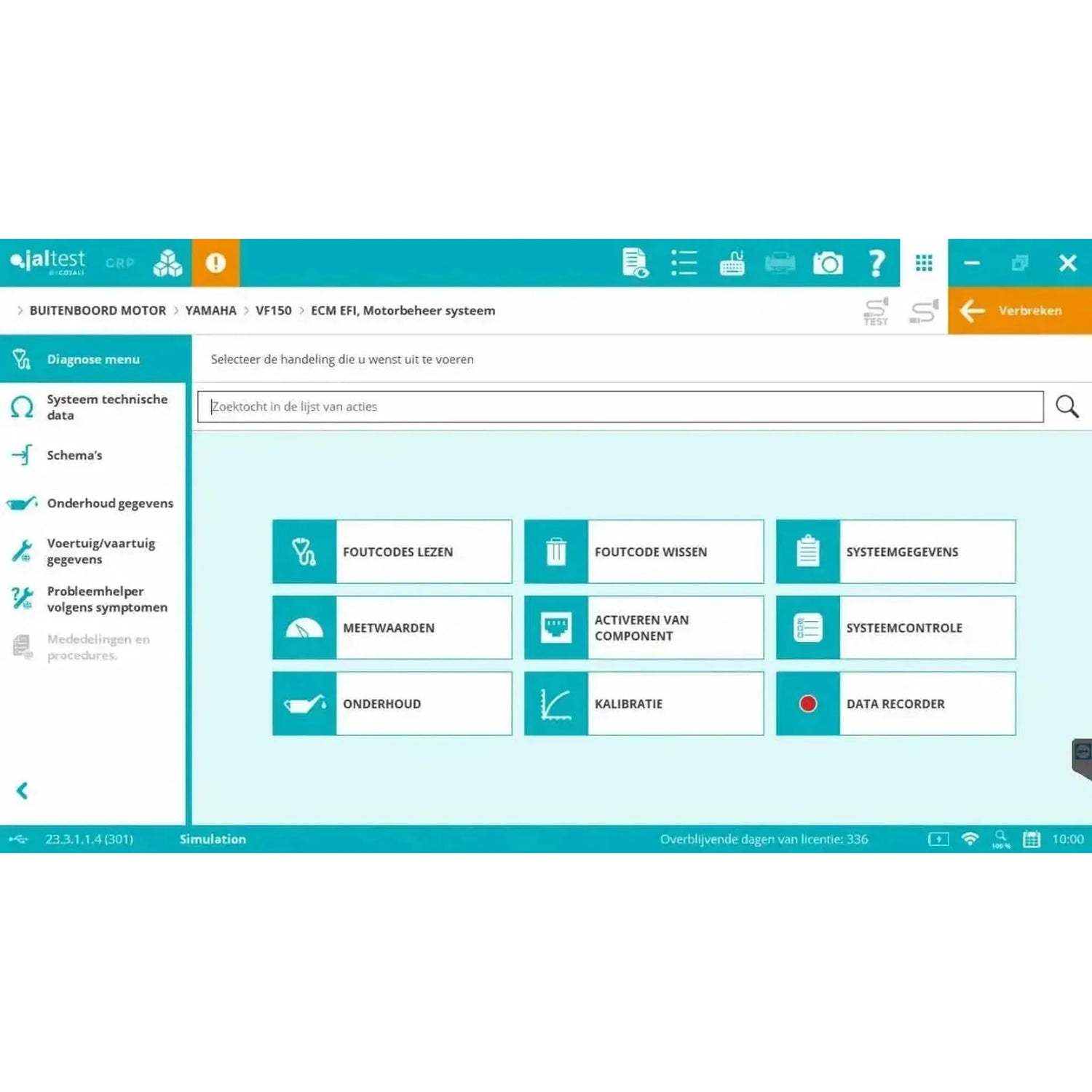

• Virhekoodien lukeminen ja poistaminen: Ohjainyksikön virhiömuisti, aktiivisia, passiivisia ja pysyviä koodeja sekä kuvaus jokaiselle koodille.
• Mittausarvot: Moottorin kierrokset, polttoainenpaine, trimmauskulma ja kaasunventtiilin asema numeroina tai graafina.
• Komponenttien ohjaus: Suihkuttimet, polttoainepumpu ja trim- ja kallistusmoottori ohjataan tarkoituksenmukaisesti niiden toiminnan arvioimiseksi.
• Ohjainyksikön tiedot: Osanumero, sarjanumero, ohjelmistoversio ja ohjainyksikön kokonaistyöntuntien lukumäärä.
• Huolto ja palvelu: Sylinterien yksittäinen sammuttaminen, käyttötoimintoon perustuvan kierrosten säätö taluttavaa nopeutta varten, adaptiivisten oppimisarvojen nollaaminen ja palvelutuntien nollaaminen.
• Kalibroinnit ja oppimismenettely: Kaasunventtiilin asemantunnistimen kalibrointi ja trim- ja kallistustunnistimen uuden oppimisen aloittaminen moottorin irrottamisen jälkeen peilista.

Tekniset tiedot sisällytetty

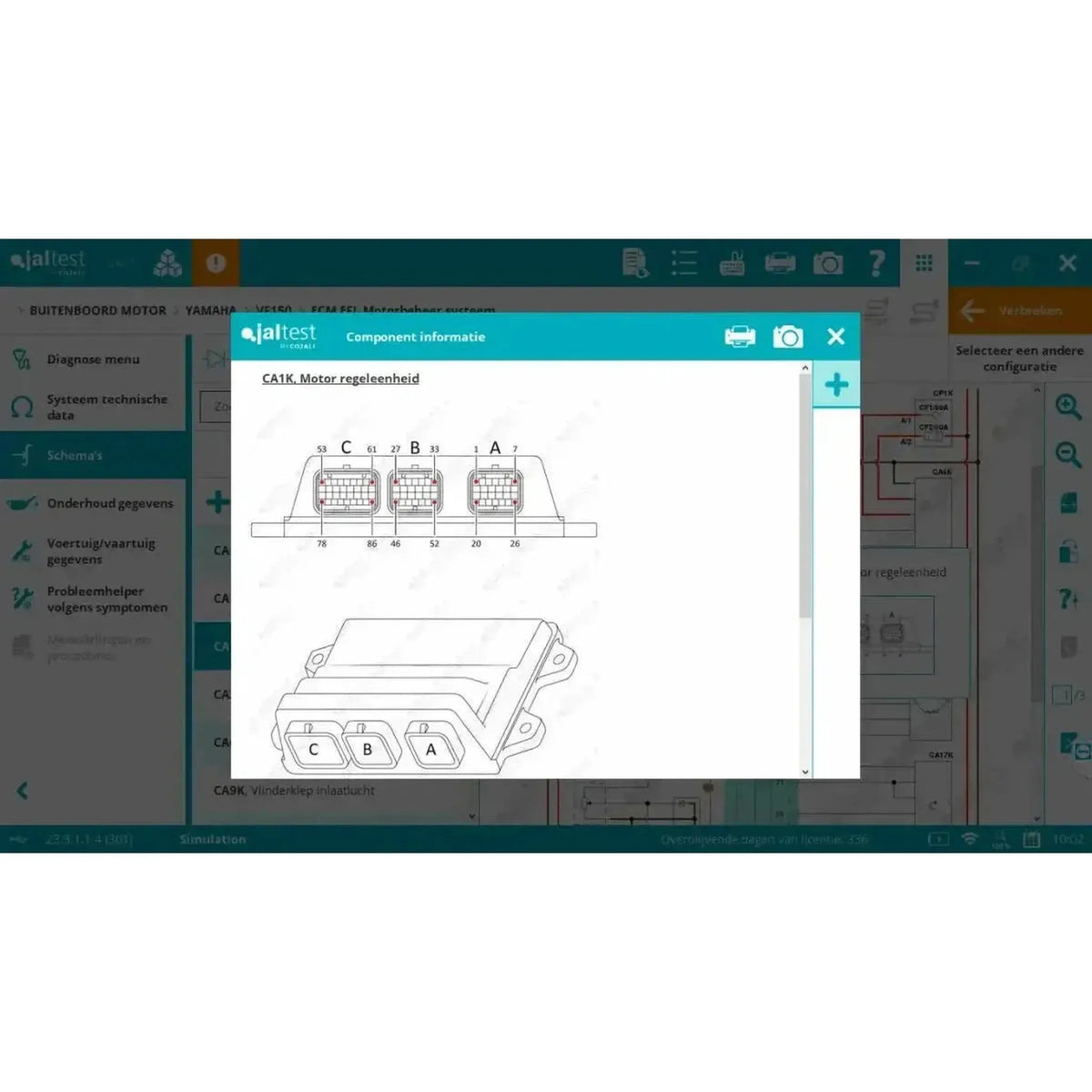

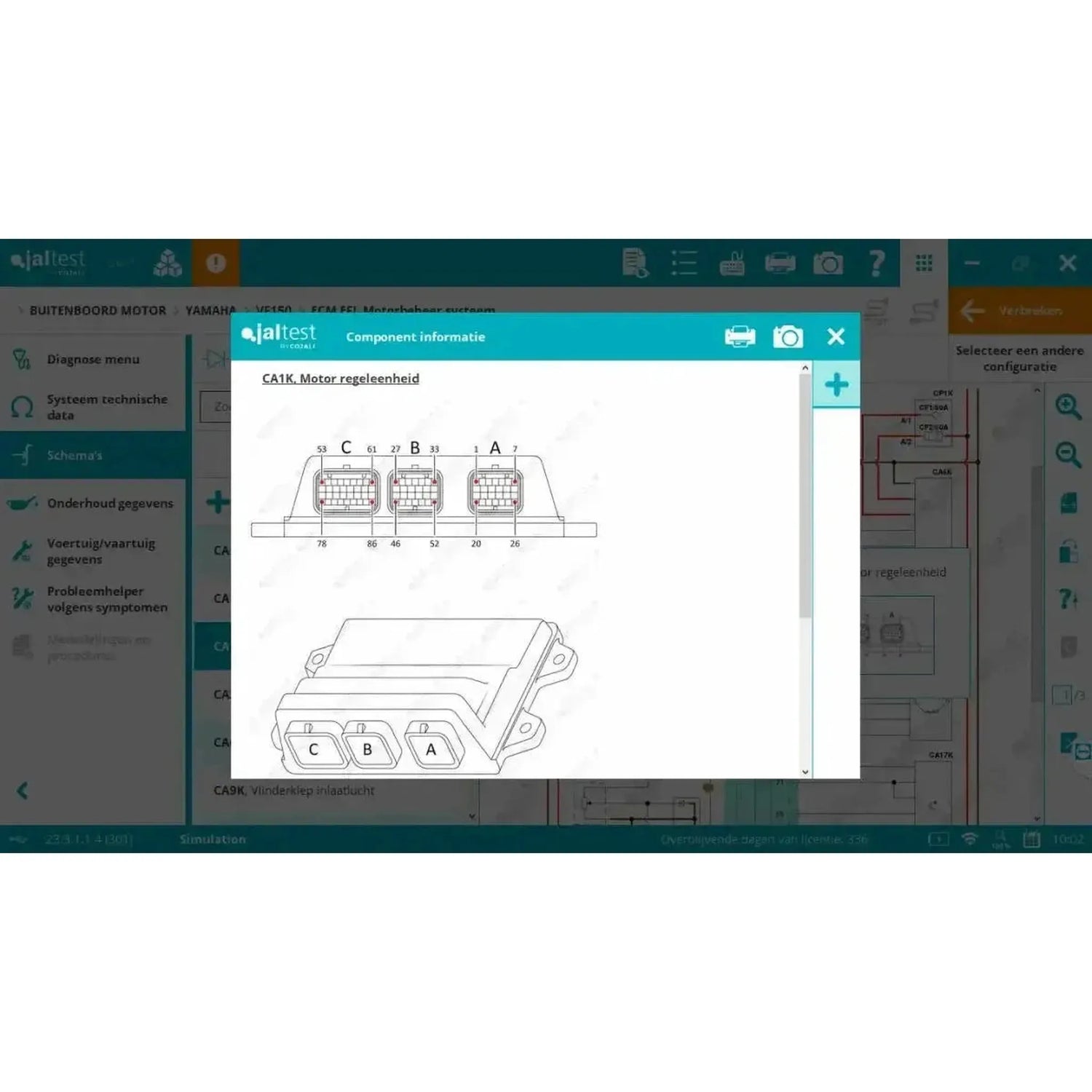

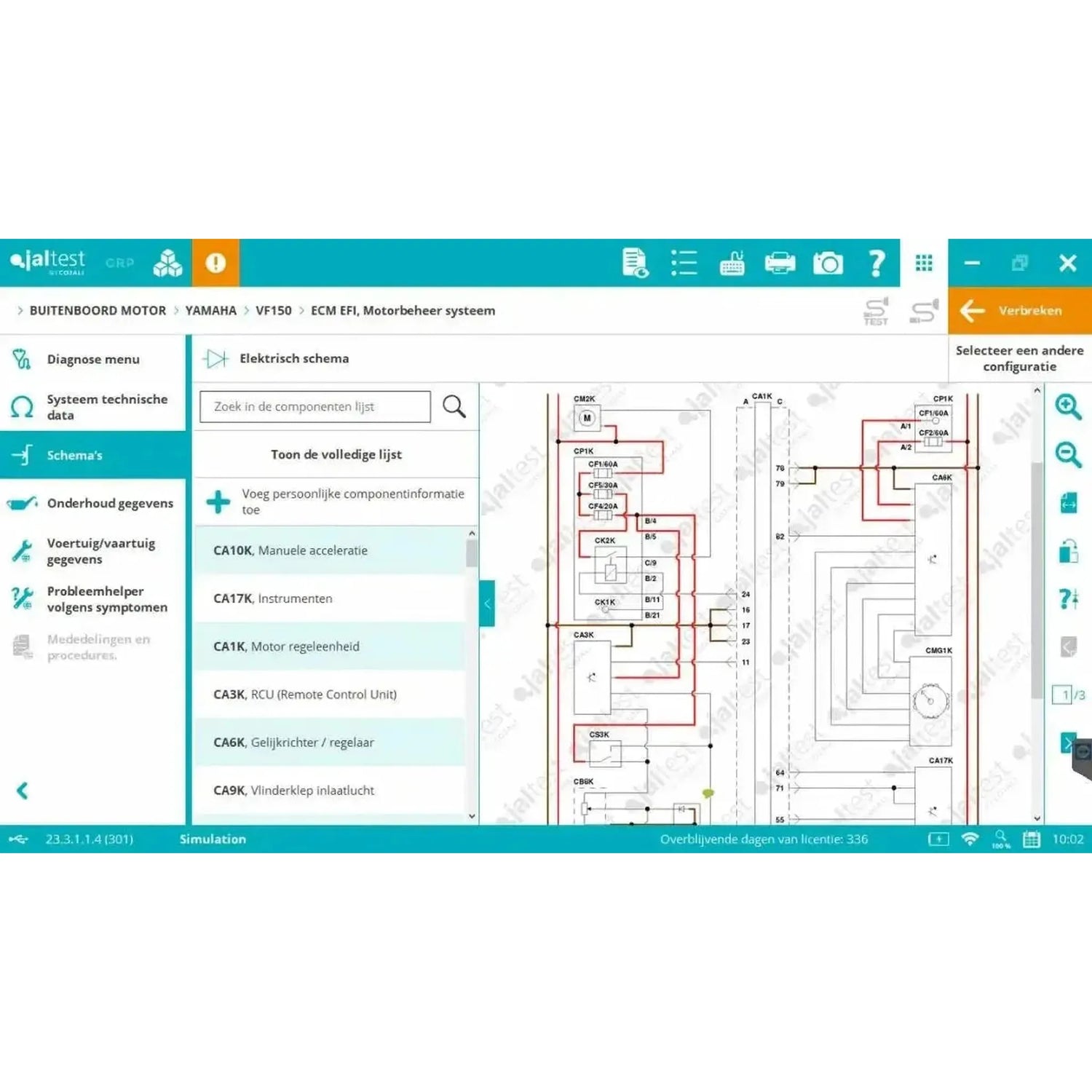

• Kaaviot: Moottorijärjestelmän sähköiset kaaviot, joissa on napsautettavat sulakkeet, maadoitukset, sensorit, ohjaimet ja johdot.
• Tekniset tiedot: Kiristysmomentin arvot, asetusarvot, nesteiden spesifikaatiot ja sensorien, toimilaitteiden ja ohjainyksiköiden tiedot.
• Korjausoppaat virhekoodin mukaan: Askelittainen opas löydettyyn virhekoodiin, johdotuksen tarkastuksella, komponentin testillä ja ehdotetulla ratkaisulla.
• Vianseurantaopas oireen perusteella: Haku ilman virhekoodia, valituksen perusteella, kuten vaikeasta käynnistyksestä, tehohäviöstä tai ylikuumenemisesta.
• Tekniset bulletinit: Cojalin ilmoitukset tavallisista vioista ja toistuvista virheistä merkeittäin.

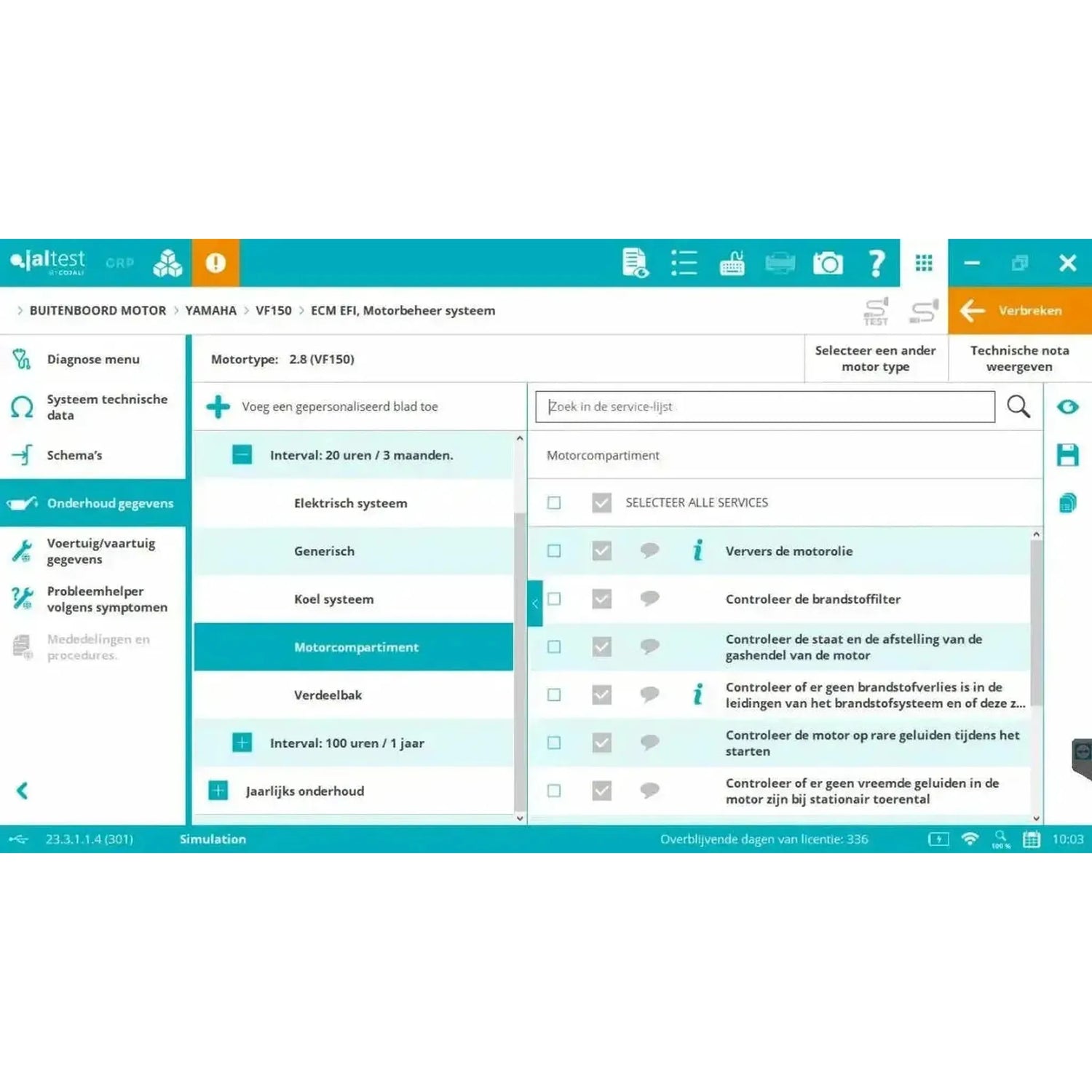

• Huoltotiedot: Huoltoaikataulut ajoissa, joissa on huoltomenettelyt ja suodattimien, siipirattaiden, V-hihnojen, termostaattien ja anodit vaihdot.

Ero asiantuntijatilaan verrattuna

Tavallinen diagnostiikka on lukemista, mittaamista ja ohjausta. Asiantuntilatilassa muutat lisäksi parametreja ohjainyksiköissä: sensoreiden ja toimilaitteiden kalibroiminen, käyttöparametrien asettaminen ja oppimisen ohjausmenettelyjen toteuttaminen. Tämä tila on mukana.

Kaapelit ja tietokone

Koteloon kuuluu 16-nastainen OBD-kaapeli vakiokytketyille. Vesillä ei ole koskaan tullut pakolliseksi standardoitu OBD-liitäntä, joten melkein jokainen moottorin valmistaja säilyttää oman diagnostiikan liittimen, myös uusissa moottoreissa. Ohjelmisto itse toimii Windows-tietokoneella.

• Pärävenekaapelikokoonpano (70002025): Kahdeksan kaapelia — JDC601A, JDC603A, JDC608A, JDC609.9, JDC614A, JDC616A, JDC617A ja JDC628A.
• Mercury: JDC603A leveää 4-nastaista pistoketta varten, JDC614A 2-nastaista A9-pistoketta varten ja JDC617A SmartCraft G3 -elektroniikan 10-nastaista pistoketta varten.
• Honda, Evinrude ja Yamaha: JDC608A PGM-FI-ohjauksen 4-nastaista liitäntää varten, JDC609.9 Evinrude-pistoketta varten omalla virransyöttöhaaralla akun liittimiin ja JDC601A Yamahan 3-nastaista liitäntää varten.
• Suzuki, Tohatsu, Hidea ja Parsun: JDC616A 4-nastaista liitäntää varten sisältyy kokoonpanoon. Erillisesti tilattavat ovat JDC613A DF-sarjan 8-nastaista liitäntää varten, JDC624.9 18-nastaista pistoketta varten ja JDC631A 6-nastaista pistoketta varten konepellin alla.
• Aluksen verkko: JDC628A, joka ei mene moottoriin vaan T-haarassa NMEA 2000 -verkon läpikulkevaan linjaan.
• Tietokone: Ohjelmisto toimii Windowsilla. Cojali toimittaa Jaltest Rugged PC:n ja A140 Rugged PAD:in; molemmat ovat saatavilla erikseen verkkokaupastamme.

Tarvitsemasi kaapeli määräytyy moottorissa olevan diagnostiikka-liitännän perusteella, ei moottorin kotelon nimen perusteella. Tarkista pistoke moottorissa itsessään ennen tilaamista: Jos se on 16-nastainen OBD2-liitäntä, mukana toimitettu JDC213.9 riittää; jos se on valmistajan oma liitin, asianomainen kaapeli on edellä olevassa luettelossa.

Lisenssi ja uusiminen

Ohjelmiston lisenssi kestää kaksitoista kuukautta aktivoinnista lähtien ja uusitaan sen jälkeen vuosittain päivityslisenssin avulla (74602004). Niin kauan kuin lisenssi on voimassa, saat kaikki uudet ohjelmistoversiot ja pääsyn teknisiin tietoihin.

• Voimassaoloaika: Kaksitoista kuukautta aktivoinnista.
• Uusinta: Vuosittain päivityslisenssin avulla (74602004), joka kerta uudelleen kaksitoista kuukauden ajaksi.
• Asennukset: Enintään viisi tietokonetta. Jaltest-laite on aina tarpeen ohjelmiston suorittamiseen.
• Rekisteröinti: Aktivoinnin yhteydessä, jokaisen uuden ohjelmistoversion yhteydessä ja sen jälkeen kuuden kuukauden välein.
• Moduulin ostaminen jälkeenpäin: Myöhemmin ostettu moduuli tasataan voimassa olevaan lisenssiin; maksat suhteellisesti.
• Uusimatta jättäminen: Diagnoosi toimii viimeksi asennetulla versiolla, mutta pääsy teknisenä tietoon lakkaa. Cojali tukee vanhentuneita lisenssejä vielä vuoden ajan.

Valinnaiset laajennukset

Pärävene-moduulin lisäksi on laajennuksia, jotka tilaat erillisesti. Ne eivät ole välttämättömiä diagnostiikkaa varten, mutta laajentavat viiteteoksia, tukea tai kattavuutta. Alla on esitetty, mitä Marine-pakettiin kuuluu.

• Jaltest ATS (70809004): Vuoden pituinen pääsy Cojalin englanninkieliseen tekniseen helpdesk-palveluun. Se jatkuu automaattisesti; peruuttaminen on tehtävä kirjallisesti kolmekymmentä päivää ennen vanhentumispäivää.
• Jaltest Central Services: Toimenpiteet, jotka Cojalin asiantuntijat suorittavat puolestanne, per toimenpide.
• Muut Marine-moduulit: Marine Sisäonteloinen (74502003) ja Marine Sukupyörä (74502005) voidaan lisätä erikseen, tai otat kerralla Marine Full -paketin (74502001), joka kattaa kaikki neljä aluetta.

Pakkauksen sisältö

• 1x Jaltest Link V9 -liitäntä (70001015)
• 1x Jaltest Marine -moninastainen sarja (70002007)
• 1x Jaltest (JDC213.9) | Link V9 26-nasteinen DB26 – 16-nasteinen OBD2 -sovitinkaapeli | Liitäntä
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C -sovitinkaapeli | Liitäntä
• 1x Jaltest (JDC100B) | Link V9 26-nastainen DB26-jatkokaapeli (250 cm) | Liitäntä
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (74502004) | Marine (Ulkopuolinen) | Ohjelmiston aktivointi
• 1x Jaltest (74502014) | Marine (Ulkopuolinen) | Ohjelmiston lisenssi
• 1x Jaltest INFO Online Marine (29479)
