Jaltest Marine (Sisäpolttomoottori) diagnostiikkalaite

Pakkauksen sisältö

Laukusta löytyy laitteisto, jolla muodostat yhteyden, sekä ohjelmistoikeudet, jotka avaavat Sisämoottori-moduulin. Laitteisto on sama kuin erilleen myytävässä setissä 70001053; neljän Marine-laitteen erot ovat ohjelmistomoduulissa, ei laukussa. Alla olevassa luettelossa on kaikki osat, niiden kuvaukset ja viitenumerot.

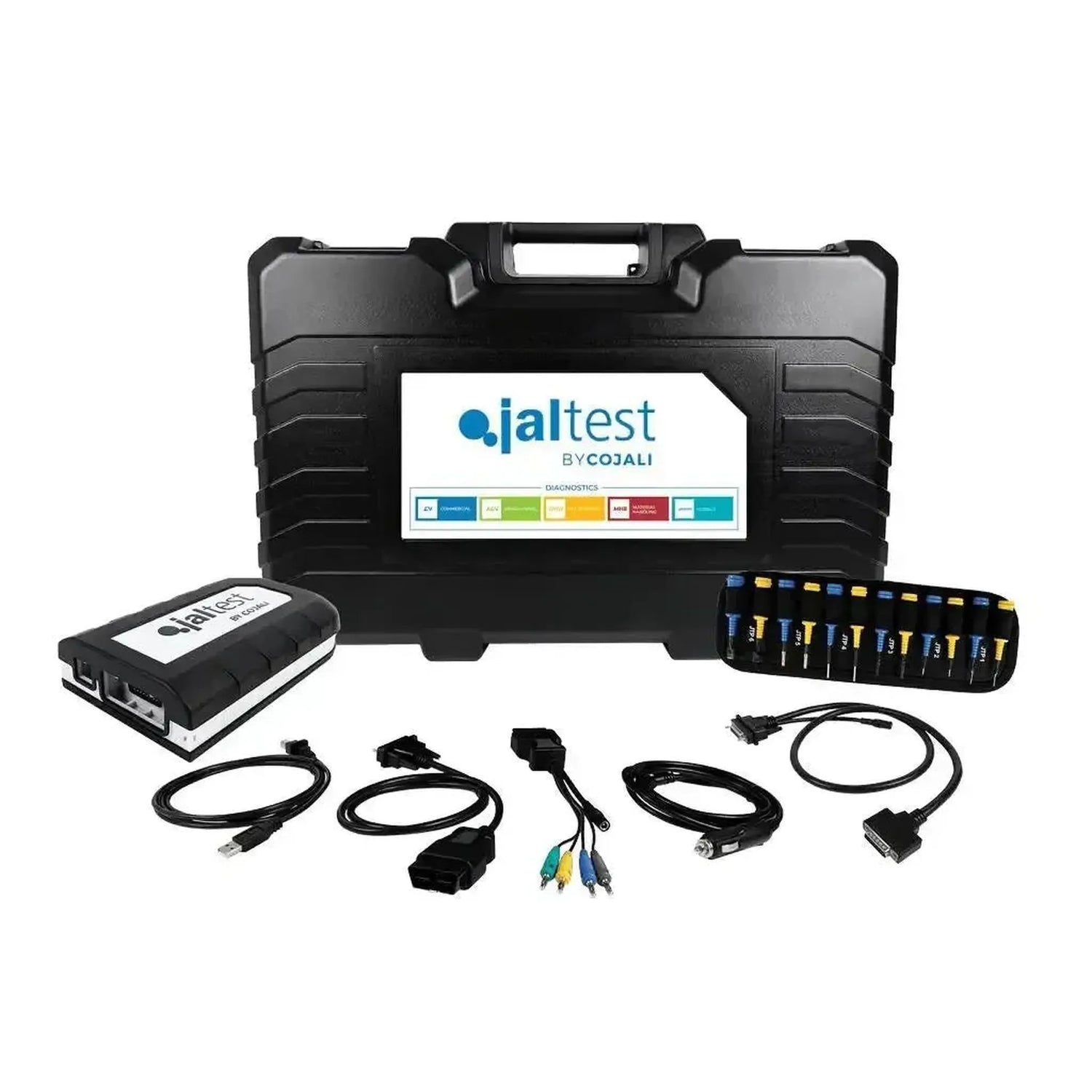

Laitteisto

• Jaltest Link V9 (70001015): Diagnostiikka-interface, jonka kytket moottorin diagnostiikkakytkentään, 26-napainen DB26 kaapeliin ja USB-C tietokoneeseen.
• Jaltest Marine Multipin Kit (70002007): Kaksikymmentä multipinia JTP01-JTP10, jokainen kahdessa väreissä, liitäntäkaapeli JTP101 ja virtalähdekaapeli JDC10AM2 akkupihteineen. Niillä voit kytkeä suoraan liittimeen, jolle ei ole omaa diagnostiikkakaapelia.
• OBD-kaapeli, 16-napainen (JDC213.9): Tavallisen diagnostiikkaliitännän standardikaapeli.
• USB-C-kaapeli (JDC107.9B): Yhteys Linkin ja kannettavasi välillä.
• 250 cm:n jatkokaapeli (JDC100B): 26-napainen DB26-liitin, Linkin oman laajapistokkeen kanssa. Kaksi ja puoli kertaa pidempi kuin JDC100 muissa Jaltest-salkuissa, koska moottorit ovat aluksella harvoin samalla etäisyydellä siitä paikasta, jossa kannettava tietokone on.
• Salkku (70003015): Kompakti malli, 505 x 381 x 146 mm.

Ohjelmisto

• Ohjelmisto (74502003): Kertaosto, joka avaa Sisämoottori-moduulin.
• Lisenssin aktivointi, kaksitoista kuukautta (74502015): Oikeus käyttää ohjelmistoa ensimmäisen vuoden.
• INFO Online Marine (29479): Ohjelmiston tekniset tiedot. Sisältyy pakettiin, ei ole saatavana erikseen ja on vuodesta 2026 ilmainen.
• Jaltest GRP: Cojaliин korjaamon ohjelmisto asiakkaille, aluksille ja raporteille.

Kannettava tietokone ja merikaapit eivät sisälly tähän. Katso Kaapit ja tietokone sivun alempaa.

Mitkä moottorit ja järjestelmät

Jaltest Marine Sisämoottori kattaa rungossa olevan moottorin peräpotkurineen ja generaattoreineen, jotka tuottavat sähköä laivalle. Merkki luettelossa tarkoittaa tukea, ei sitä, että jokainen malli ja vuosimalli on täysin tuettu. Maanosa-jako kertoo merkin alkuperäisen maan, ei nykyistä omistajaa.

Sisämootorit ja generaattorit

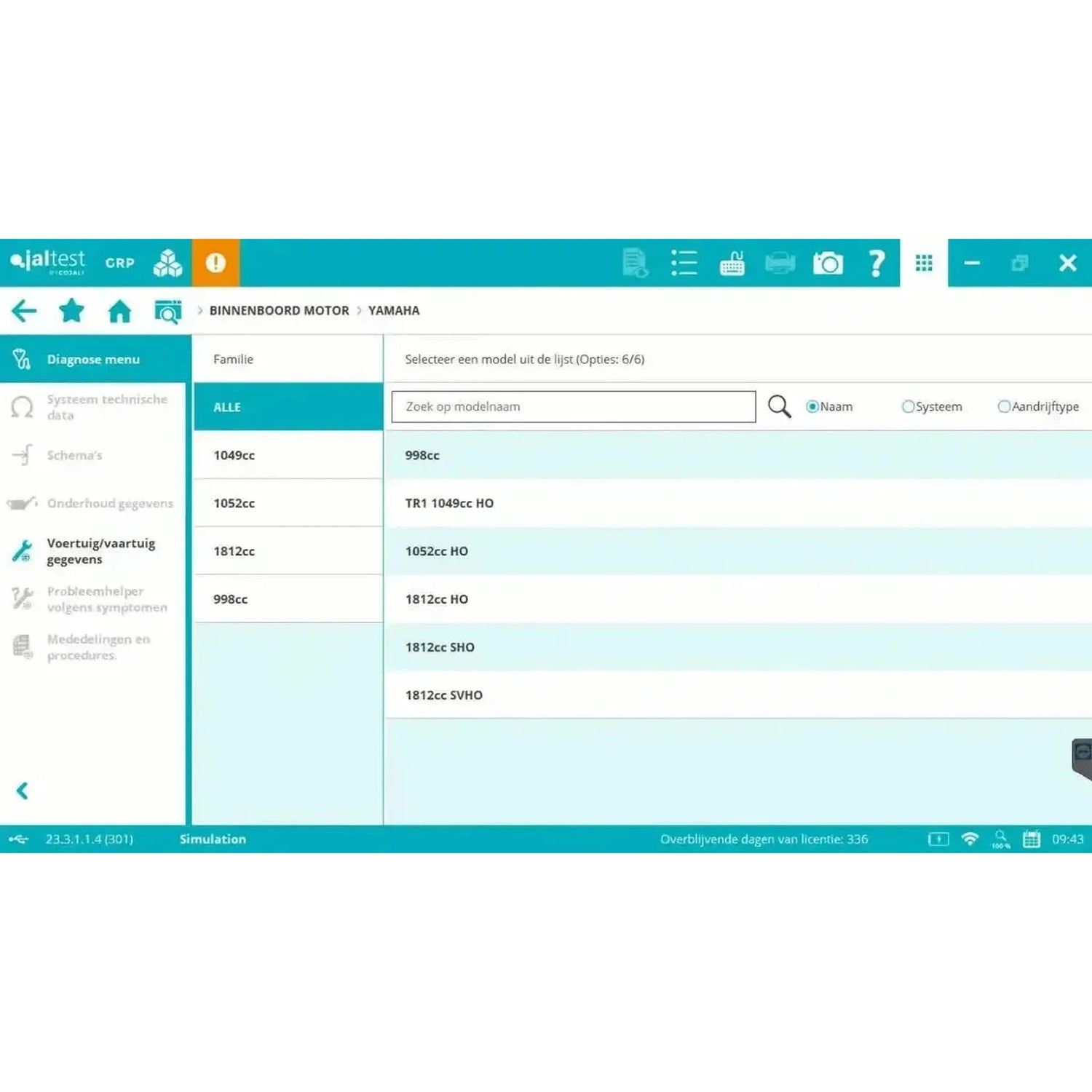

Tunnetut merkit sisäontelomotoreiden joukossa Jaltest Marine Sisäontelon kattavuudessa: Caterpillar, Cummins, MAN, Mercury MerCruiser, MTU, Scania, Vetus, Volvo Penta ja Yanmar.

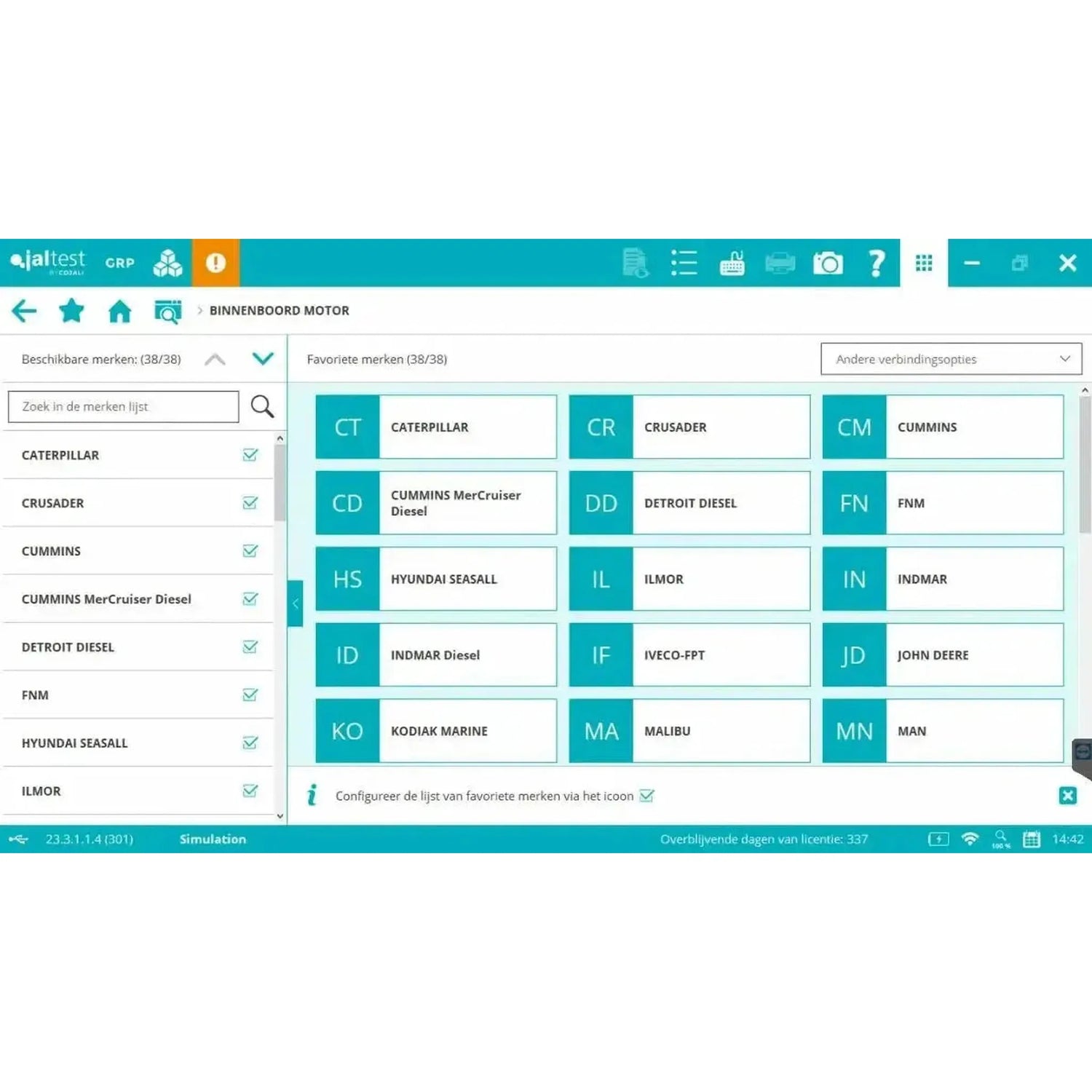

Kaikki 38 sisämoottorimerkkiä, jaettu maanosan mukaan:

Eurooppaan sisältyvät Yhdistynyt kuningaskunta, Turkki ja Venäjä. Kiina on erillään Aasiasta, johon kuuluvat Japani, Etelä-Korea ja Intia. Jaottelu perustuu merkin alkuperämaahan, ei nykyiseen omistajaan, ja moottorivalmistajat kuuluvat oman maansa alueeseen.

Aluksella olevat järjestelmät

• Moottorin hallinta: Lohkon ohjausyksikkö, mukaan lukien Volvo Penta EDC1 ja EDC CP dieselmoottoreissa sekä ECM EGC ja MEFI 1-2 ja 3-4 bensiinimoottoreissa.
• Polttoainejärjestelmä: Ruiskutus, injektorit ja polttoainepaine, mukaan lukien ilmaus suodattimen vaihdon jälkeen.
• Pakokaasun jälkihoito: Hiukkassuodatin, pakotetulla regeneroinnilla ja noen sekä tuhkan arvojen nollaus.
• Vaihteisto ja perävetolaitteisto: Elektronisesti ohjatut vaihteistot ja kytkimet lohkon takana.
• Ohjaus: Elektroninen ohjaus, mukaan lukien Volvo Penta IPS joystick-ohjaimella ja EVC-moduulit.
• Anturit: Turboöljyn paine, öljyn paine ja jäähdytysneste lämpötila.
• Generaattorit ja apusetit: Aggregaatit, jotka toimittavat virtaa laivaan.

Neljä Marine-sarjaa rinnakkain

Neljä Marine-diagnostiikkalaitetta jakavat saman laukun 70001053 ja saman Jaltest Link V9 -ohjelmiston; ero on kokonaan ohjelmistomoduulissa. Alla on listattu jokaiselle sarjalle, mitä se kattaa, jotta voit nähdä, mikä sopii työhösi.

Mitä voit sillä tehdä

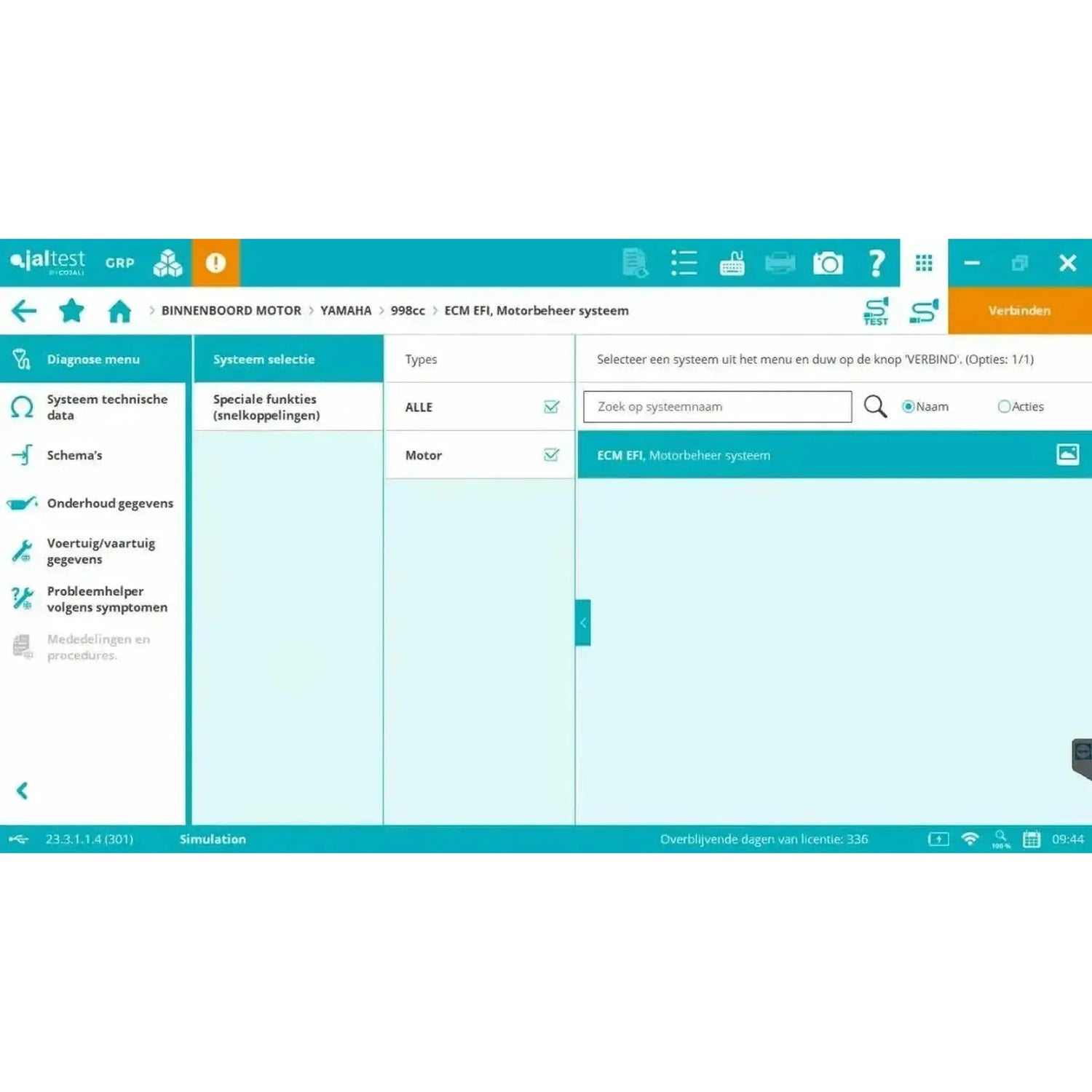

Sisäontelon-moduulilla voit lukea ohjausyksiköt, seurata mittausarvoja reaaliajassa ja ohjata komponentteja. Lisäksi mukana on viitetyö kaavioilla, vianmääritysoppailla ja huoltoaineidoilla järjestelmälle, jossa työskentelet.

Diagnoosi ja huolto

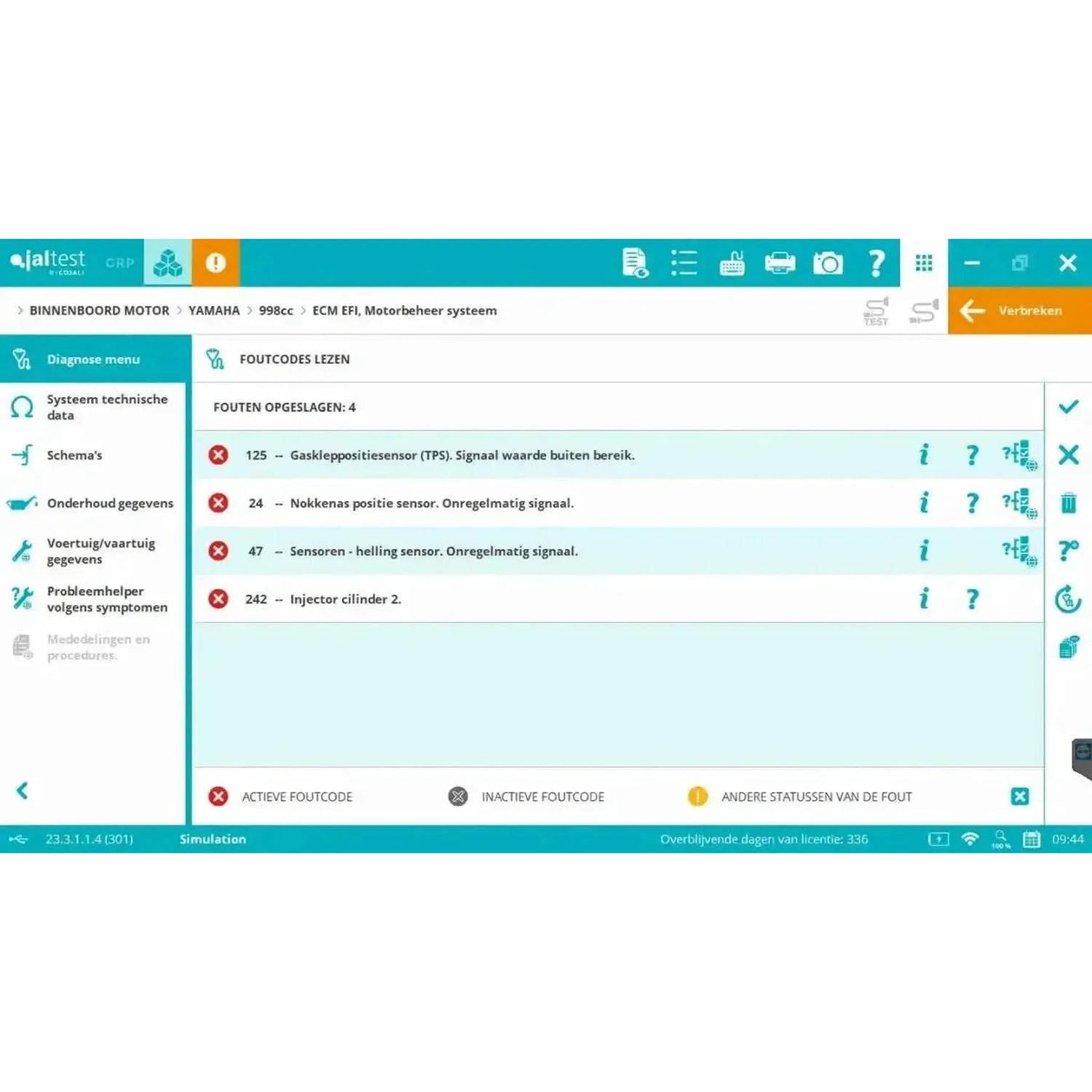

• Virhekoodien lukeminen ja poistaminen: Ohjainyksikön virhiömuisti, aktiivisia, passiivisia ja pysyviä koodeja sekä kuvaus jokaiselle koodille.
• Mittausarvot: Moottorin kierrosluku, turboöljyn paine, öljyn paine, polttoainepaine ja jäähdytysneste lämpötila, numeroina tai kaaviossa.
• Komponenttien ohjaus: Injektorit, polttoainepumppu ja venttiilit kohdistettu ohjaaminen niiden toiminnan arvioimiseksi.
• Ohjainyksikön tiedot: Osanumero, sarjanumero, ohjelmistoversio ja ohjainyksikön kokonaistyöntuntien lukumäärä.
• Huolto ja palvelu: Hiukkassuodattimen regenerointi, injektorien koodaus, sylinterien pois kytkeminen, puristustesti, polttoainejärjestelmän ilmaus ja huoltoasetus nollaus.
• Kalibroinnit ja oppimismenettelyn: Vaihteiston ja kytkin säätö, elektronisen ohjauksen ja joystick oppiminen ja turboöljyn paineen, öljyn paineen ja jäähdytysneste lämpötilan anturien kalibrointi.

Tekniset tiedot sisällytetty

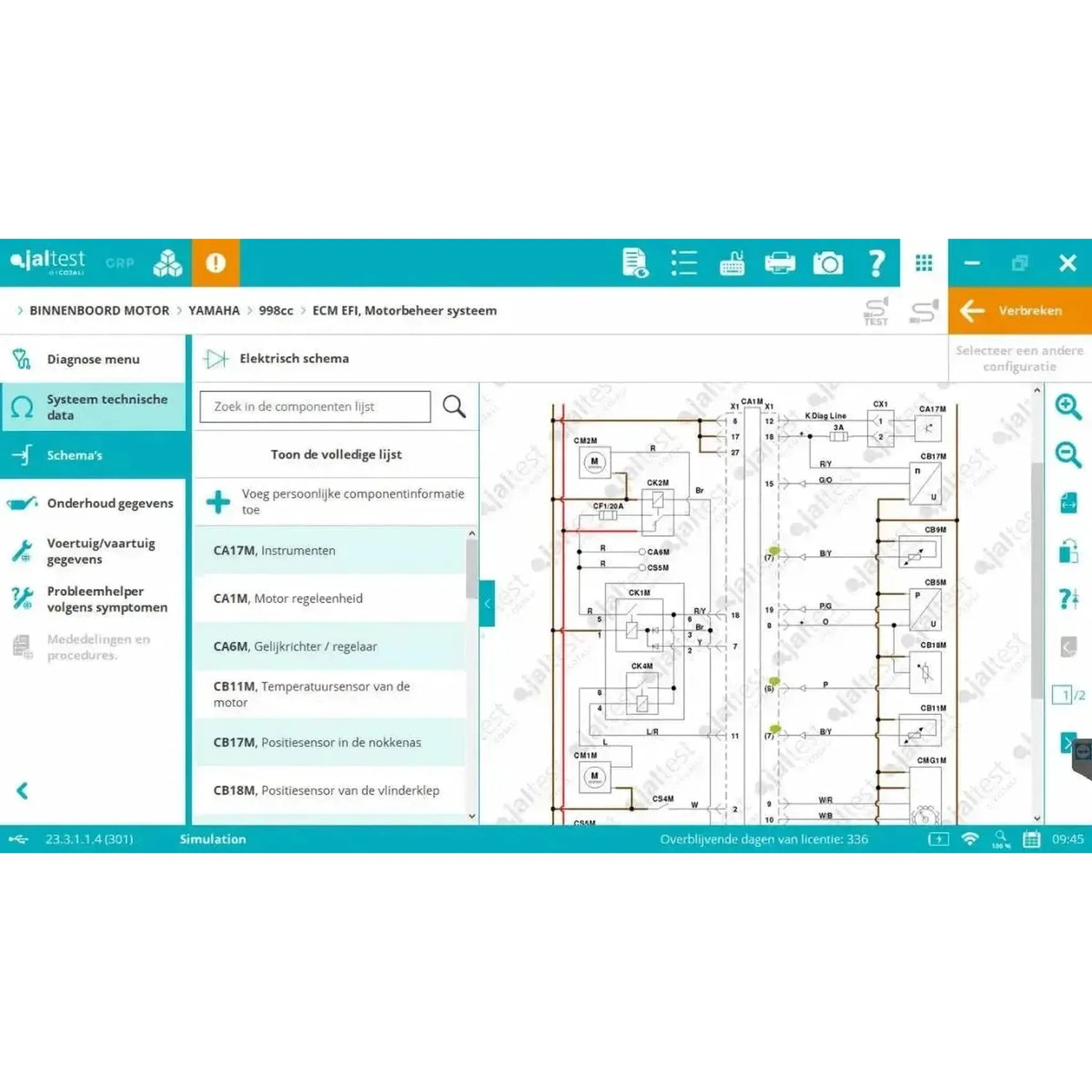

• Kaaviot: Moottorijärjestelmän sähköiset kaaviot, joissa on napsautettavat sulakkeet, maadoitukset, sensorit, ohjaimet ja johdot.

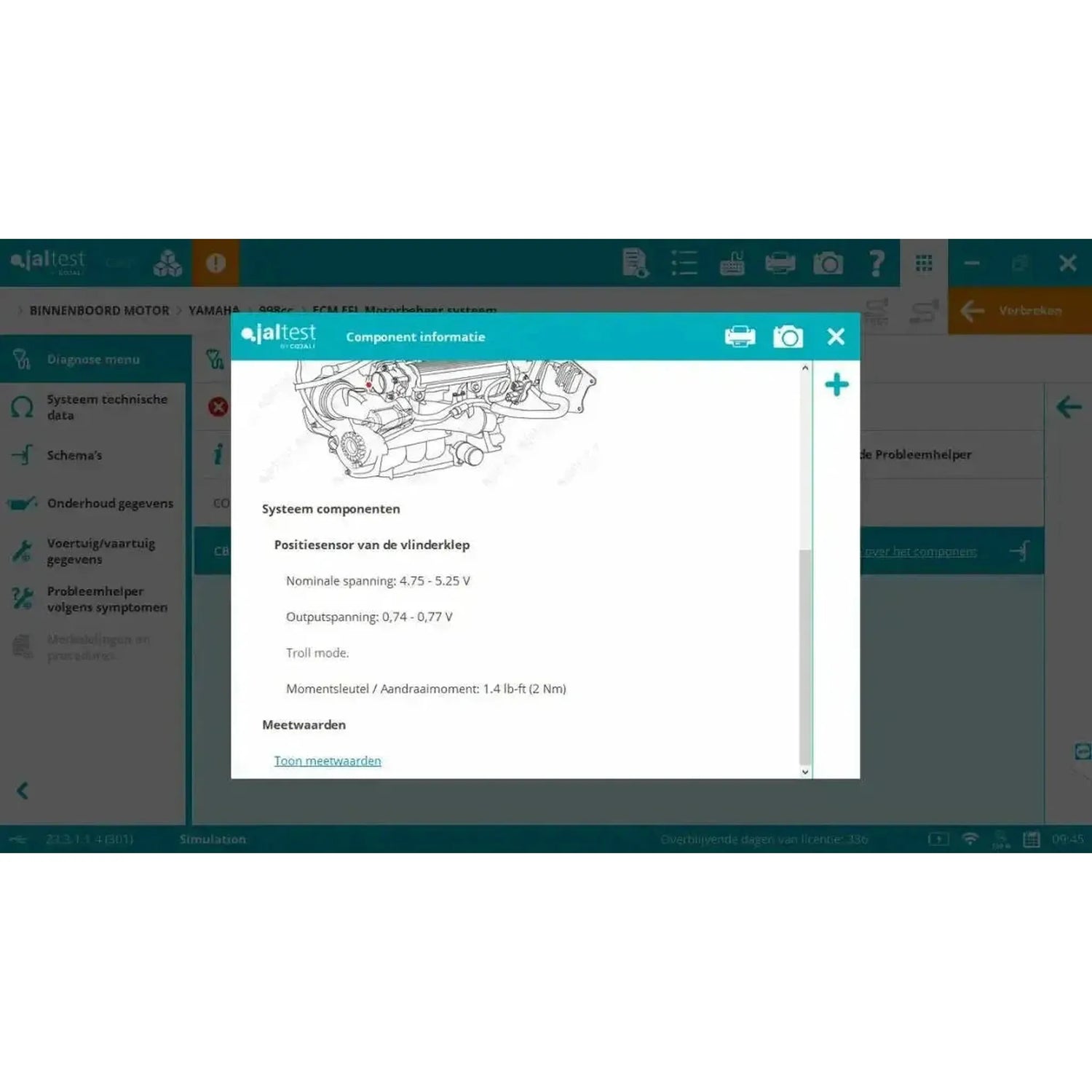

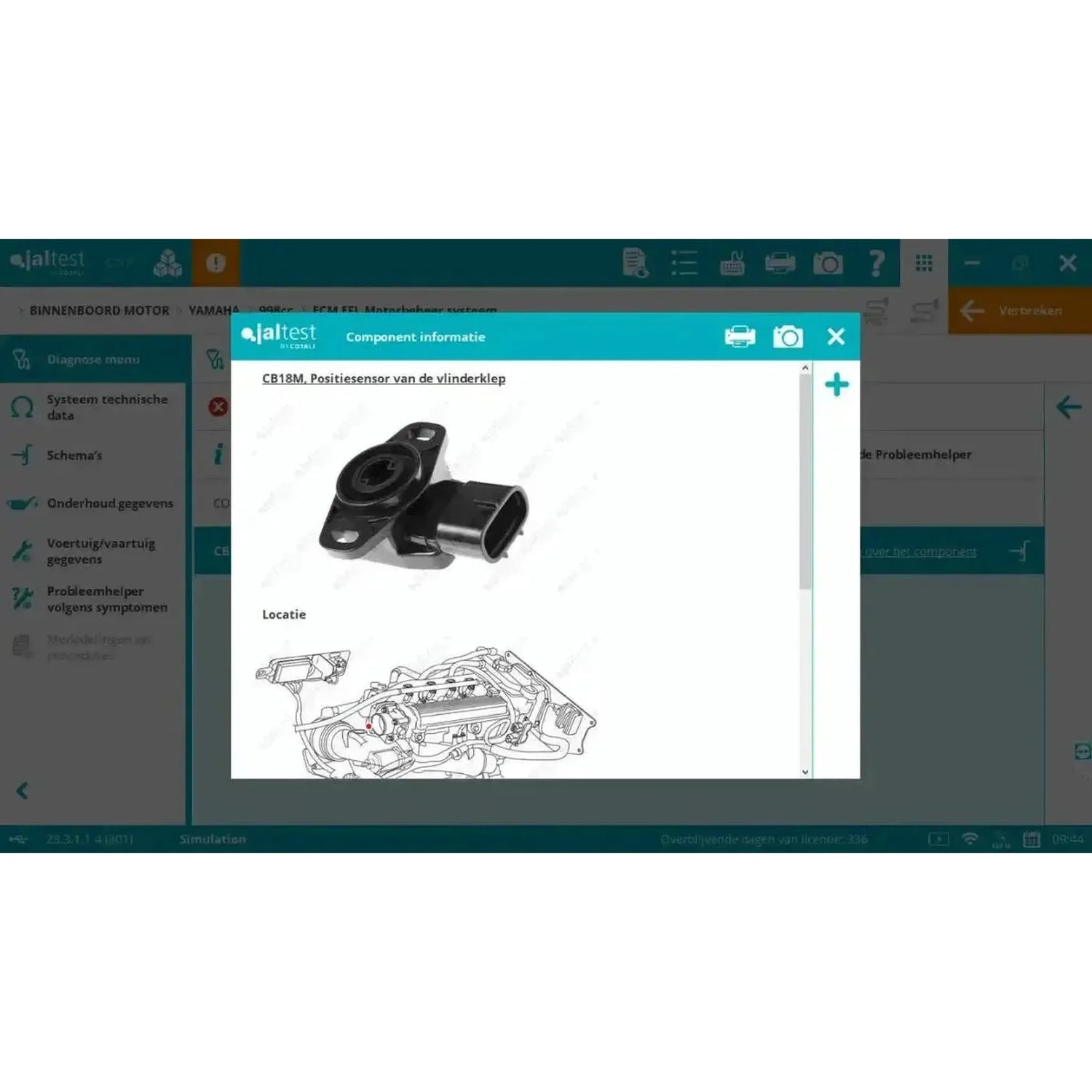

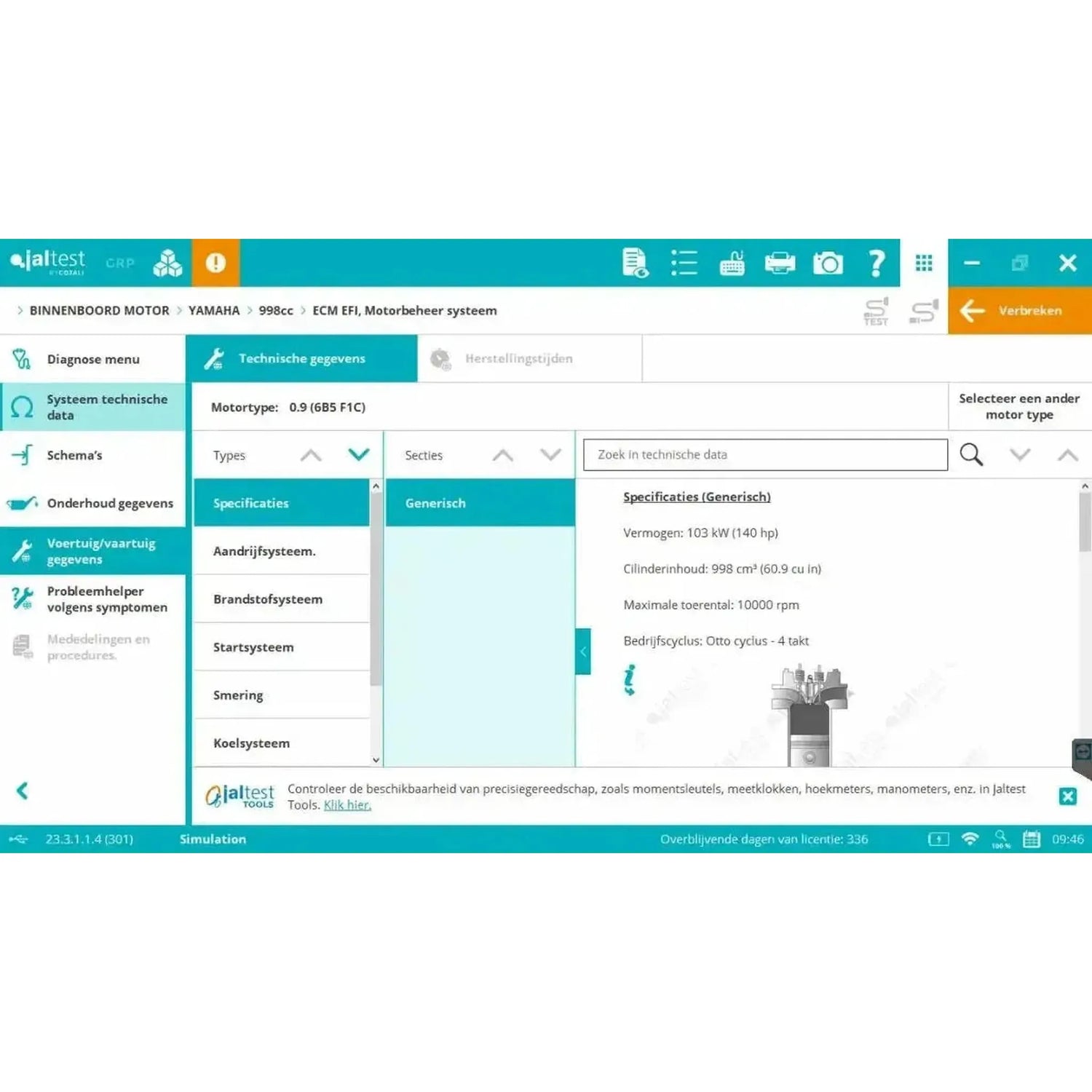

• Tekniset tiedot: Kiristysmomentin arvot, asetusarvot, nesteiden spesifikaatiot ja sensorien, toimilaitteiden ja ohjainyksiköiden tiedot.
• Korjausoppaat virhekoodin mukaan: Askelittainen opas löydettyyn virhekoodiin, johdotuksen tarkastuksella, komponentin testillä ja ehdotetulla ratkaisulla.
• Vianseurantaopas oireen perusteella: Haku ilman virhekoodia, valituksen perusteella, kuten vaikeasta käynnistyksestä, tehohäviöstä tai ylikuumenemisesta.
• Tekniset bulletinit: Cojalin ilmoitukset tavallisista vioista ja toistuvista virheistä merkeittäin.
• Huoltotiedot: Huoltoaikataulut ajoissa, joissa on huoltomenettelyt ja suodattimien, siipirattaiden, V-hihnojen, termostaattien ja anodit vaihdot.

Ero asiantuntijatilaan verrattuna

Tavallinen diagnostiikka on lukemista, mittaamista ja ohjausta. Asiantuntilatilassa muutat lisäksi parametreja ohjainyksiköissä: sensoreiden ja toimilaitteiden kalibroiminen, käyttöparametrien asettaminen ja oppimisen ohjausmenettelyjen toteuttaminen. Tämä tila on mukana.

Kaapelit ja tietokone

Koteloon kuuluu 16-nastainen OBD-kaapeli vakiokytketyille. Vesillä ei ole koskaan tullut pakolliseksi standardoitu OBD-liitäntä, joten melkein jokainen moottorin valmistaja säilyttää oman diagnostiikan liittimen, myös uusissa moottoreissa. Ohjelmisto itse toimii Windows-tietokoneella.

• Sisävesikaapelijoukko (70002009): Kahdeksan kaapelia — JDC527A, JDC603A, JDC604.9, JDC611A, JDC612A, JDC614A, JDC617A ja JDC618A9.
• Volvo Penta: JDC527A EDC1- ja EDC CP -dieselmoottoreiden 6-nastaista liitäntää varten, JDC611A bensiinimoottoreiden 6-nastaista EGCI-liitäntää varten ja JDC618A9 KAD-, KAMD- ja TAMD-moottoreita varten.
• Mercury ja MerCruiser: JDC603A laajolle 4-nastaisen pistokkeelle, JDC604.9 10-nastaista MEFI-liitäntää varten, JDC614A 2-nastaista A9-pistoketta varten ja JDC617A SmartCraft G3 -elektroniikoille.
• Jatkokaapeli JDC100B: Osa merikaapeleista vaatii Jaltest Link V9 -laitteelle JDC100B-kaapelin; se on mukana tässä paketissa.
• Laajempi paketti: Veneen kaapelijoukko 70002008 sisältää samat kahdeksan kaapelia sekä JDC601A, JDC608A, JDC609.9, JDC613A ja JDC616A.
• Tietokone: Ohjelmisto toimii Windowsilla. Cojali toimittaa Jaltest Rugged PC:n ja A140 Rugged PAD:in; molemmat ovat saatavilla erikseen verkkokaupastamme.

Tarvitsemasi kaapeli määräytyy moottorissa olevan diagnostiikka-liitännän perusteella, ei moottorin kotelon nimen perusteella. Tarkista pistoke moottorissa itsessään ennen tilaamista: Jos se on 16-nastainen OBD2-liitäntä, mukana toimitettu JDC213.9 riittää; jos se on valmistajan oma liitin, asianomainen kaapeli on edellä olevassa luettelossa.

Lisenssi ja uusiminen

Ohjelmiston lisenssi on voimassa kaksitoista kuukautta aktivoinnista alkaen ja uusitaan myöhemmin vuosittain päivityslisenssin (74602003) avulla. Niin kauan kuin lisenssi on voimassa, saat kaikki uudet ohjelmistoversiot ja säilytät pääsyn teknisiin tietoihin.

• Voimassaoloaika: Kaksitoista kuukautta aktivoinnista.
• Uusiminen: Vuosittain päivityslisenssin (74602003) avulla, kukin kerta uusiksi kaksitoista kuukaudeksi.
• Asennukset: Enintään viisi tietokonetta. Jaltest-laite on aina tarpeen ohjelmiston suorittamiseen.
• Rekisteröinti: Aktivoinnin yhteydessä, jokaisen uuden ohjelmistoversion yhteydessä ja sen jälkeen kuuden kuukauden välein.
• Moduulin ostaminen jälkeenpäin: Myöhemmin ostettu moduuli tasataan voimassa olevaan lisenssiin; maksat suhteellisesti.
• Uusimatta jättäminen: Diagnoosi toimii viimeksi asennetulla versiolla, mutta pääsy teknisenä tietoon lakkaa. Cojali tukee vanhentuneita lisenssejä vielä vuoden ajan.

Valinnaiset laajennukset

Sisävesi-moduulin lisäksi on laajennuksia, jotka tilataan erikseen. Niitä ei tarvita diagnostiikointiin, mutta ne laajentavat viiteaineistoa, tukea tai kattavuutta. Alla on lueteltu, mitkä kuuluvat Marine-tuotteeseen.

• Jaltest ATS (70809004): Vuoden pituinen pääsy Cojalin englanninkieliseen tekniseen helpdesk-palveluun. Se jatkuu automaattisesti; peruuttaminen on tehtävä kirjallisesti kolmekymmentä päivää ennen vanhentumispäivää.
• Jaltest Central Services: Toimenpiteet, jotka Cojalin asiantuntijat suorittavat puolestanne, per toimenpide.
• Muut Marine-moduulit: Marine Ulkovesi (74502004) ja Marine Jetski (74502005) voidaan lisätä erikseen, tai voit ottaa kerralla Marine Full (74502001), joka kattaa kaikki neljä aluetta.

Pakkauksen sisältö

• 1x Jaltest Link V9 -liitäntä (70001015)
• 1x Jaltest Marine -moninastainen sarja (70002007)
• 1x Jaltest (JDC213.9) | Link V9 26-nasteinen DB26 – 16-nasteinen OBD2 -sovitinkaapeli | Liitäntä
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C -sovitinkaapeli | Liitäntä
• 1x Jaltest (JDC100B) | Link V9 26-nastainen DB26-jatkokaapeli (250 cm) | Liitäntä
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (74502003) | Marine (Sisävesi) | Ohjelmiston aktivointi
• 1x Jaltest (74502015) | Marine (Sisävesi) | Ohjelmiston lisenssi
• 1x Jaltest INFO Online Marine (29479)
